笔记本主板六大测试点

主板测试点转载：测试点的概念测试点是在主板维修中需要测量的各总线、接口中的关键点，其实也就是主板各接口中的特定引脚。

学习测试点的目的：①通过测量测试点的电压、波形及对地阻值，与正常主板做比较，从而在差异中找到故障部位。

②通过对测试点的测量，来判断某些大型集成芯片或电路中的某个回路是否存在严重短路、断路的地方。

总线的概念PC的组成部件都是通过数据总线、地址总线和控制总线这三组，总线连接在一起并完成和实现它们之间的通信与数据传送，因此总线的概念是理解PC和主板的组成结构、工作原理及部件之间的相互关系的基础。

4.2.1概述1．地址总线AB（Address Bus）地址总线是用来传送地址信息的信号线，其特点是：（1）地址信号一般都是由CPU发出，当采用DMA（Direct Memory Access，即直接内存访问）方式访问内存和I/O设备时，地址信号也可以由DMA控制器发生，并被送往各个有关的内存单元或I/O接口，实现CPU对内存或I/O设备的寻址（在PC中，内存和I/O设备的寻址都是采用统一编址方式进行的），即采用单向传输，动态控制（在计算机中，由于采用二进制工作方式，一般只有两种状态，即“1”和“0”，但是当计算各总线上，显示“0”状态时，在电气上的效果相当于与总线脱离。

（2）CPU能够直接寻找内存地址的范围是由地址线的数目（由于一条地址总线一次传送一位二进制数的地址，故也叫地址总线的位数）决定的，即PC系统中所能安装内存容量上限由CPU的地址总线的数目决定，并且符合如下关系：CPU能够直接寻址的内存范围上限=2n（n是CPU的地址线数目）。

如：目前PⅡ以上的CPU为36条地址线，即CPU能直接寻址的内存上限为236=64G。

2．数据总线DB（DataBus）是用来传送数据信息的信号线，这些数据信息可以是原始数据或程序。

数据总线来往于CPU、内存和I/O设备之间，其特点是：①双向传输（既可以由CPU送往内存也可以由I/O设备送往CPU）三态控制。

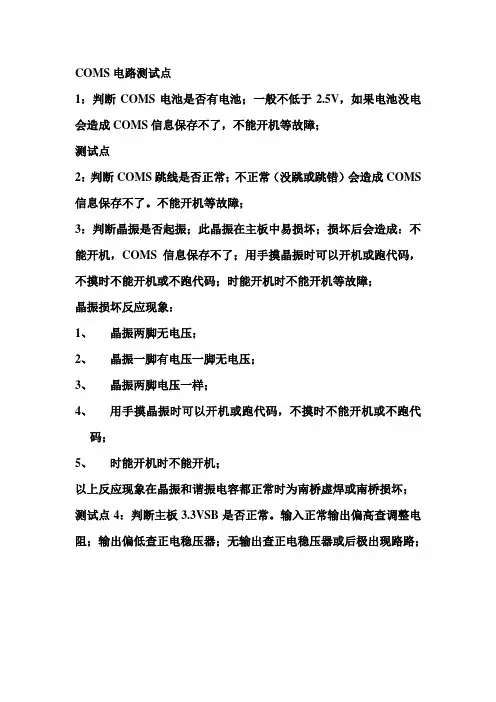

COMS电路测试点1：判断COMS电池是否有电池；一般不低于2.5V，如果电池没电会造成COMS信息保存不了，不能开机等故障；测试点2：判断COMS跳线是否正常；不正常（没跳或跳错）会造成COMS 信息保存不了。

不能开机等故障；3：判断晶振是否起振；此晶振在主板中易损坏；损坏后会造成：不能开机，COMS信息保存不了；用手摸晶振时可以开机或跑代码，不摸时不能开机或不跑代码；时能开机时不能开机等故障；晶振损坏反应现象：1、晶振两脚无电压；2、晶振一脚有电压一脚无电压；3、晶振两脚电压一样；4、用手摸晶振时可以开机或跑代码，不摸时不能开机或不跑代码；5、时能开机时不能开机；以上反应现象在晶振和谐振电容都正常时为南桥虚焊或南桥损坏；测试点4：判断主板3.3VSB是否正常。

输入正常输出偏高查调整电阻；输出偏低查正电稳压器；无输出查正电稳压器或后极出现路路；跑电路：从电池到跳线；跳线现南桥开机电路—VIA电路测试点：测试点1：判断开关是否有高电平；否，则查开关到供电之间线路；注：部分主板开关就一条线到南桥，开关的高电平由南桥输出；测试点2：测三级管B级（在没有开机的时候为低电平，开机后为高电平）如果短接开机开关后没有变为高电平，则查B极到南桥之间线路，线路没有问题，则说明南桥没有工作，查南桥；如果有高电平不能开机查三级管或绿线到三极管之间线路；开机电路—W83627HF开机电路测试点：测试点1：判断开关是否有高电平；没有则查开关到供电之间线路测试点2：判断开关是否有触发信号给I/O，没有则查开关到I/O之间线路。

线路没有问题说明I/O损坏；测试点3：判断I/O是否给南桥触发信号（没有短接开关时；67脚为3.3VSB由南桥提供，在短接开关时I/O会把他拉低）如果没有变为低电平，说明I/O损坏；测试点4：判断南桥是否输入触发信号；（没有开机时为低电平；短接开关后变高电平）没有高电平输出说明南桥没有工作，查南桥；注：部分主板在没有开机时73脚就有高电平，说明南桥不参与控制开机；测试点5：判断I/O开机触发器是否工作（没有开机时为高电平；开机后变为低电平）注：其他I/O开机电路测试点与以上测试点判断方法一样，只是触发信号不一样。

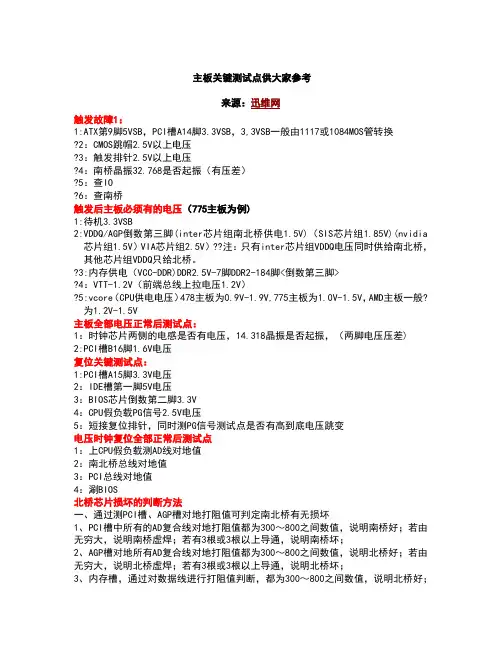

主板关键测试点供大家参考来源：迅维网触发故障1：1:ATX第9脚5VSB，PCI槽A14脚3.3VSB，3,3VSB一般由1117或1084MOS管转换?2：CMOS跳帽2.5V以上电压?3：触发排针2.5V以上电压?4：南桥晶振32.768是否起振（有压差）?5：查IO?6：查南桥触发后主板必须有的电压（775主板为例)1:待机3.3VSB2:VDDQ/AGP倒数第三脚(inter芯片组南北桥供电1.5V)（SIS芯片组1.85V)(nvidia 芯片组1.5V）VIA芯片组2.5V）??注：只有inter芯片组VDDQ电压同时供给南北桥，其他芯片组VDDQ只给北桥。

?3:内存供电（VCC-DDR)DDR2.5V-7脚DDR2-184脚<倒数第三脚>?4：VTT-1.2V（前端总线上拉电压1.2V）?5:vcore（CPU供电电压）478主板为0.9V-1.9V,775主板为1.0V-1.5V，AMD主板一般?为1.2V-1.5V主板全部电压正常后测试点：1：时钟芯片两侧的电感是否有电压，14.318晶振是否起振，（两脚电压压差)2:PCI槽B16脚1.6V电压复位关键测试点：1:PCI槽A15脚3.3V电压2：IDE槽第一脚5V电压3：BIOS芯片倒数第二脚3.3V4：CPU假负载PG信号2.5V电压5：短接复位排针，同时测PG信号测试点是否有高到底电压跳变电压时钟复位全部正常后测试点1：上CPU假负载测AD线对地值2：南北桥总线对地值3：PCI总线对地值4：涮BIOS北桥芯片损坏的判断方法一、通过测PCI槽、AGP槽对地打阻值可判定南北桥有无损坏1、PCI槽中所有的AD复合线对地打阻值都为300～800之间数值，说明南桥好；若由无穷大，说明南桥虚焊；若有3根或3根以上导通，说明南桥坏；2、AGP槽对地所有AD复合线对地打阻值都为300～800之间数值，说明北桥好；若由无穷大，说明北桥虚焊；若有3根或3根以上导通，说明北桥坏；3、内存槽，通过对数据线进行打阻值判断，都为300～800之间数值，说明北桥好；若由无穷大，说明北桥虚焊；若有3根或3根以上导通，说明北桥坏。

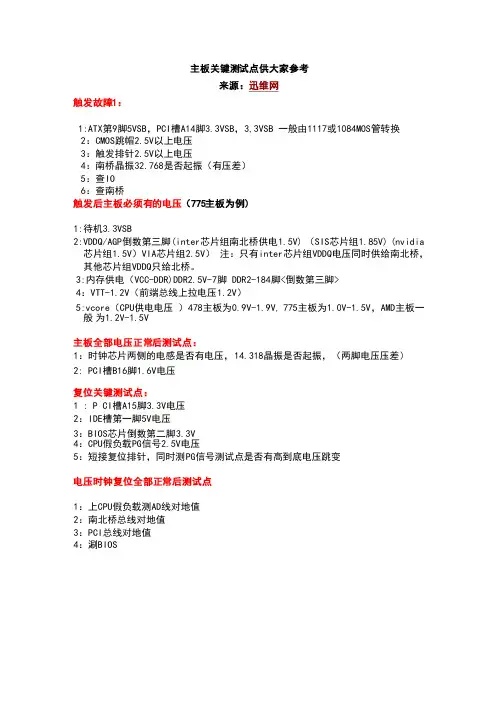

主板关键测试点供大家参考来源：迅维网触发故障1：1:ATX 1:ATX第第9脚5VSB 5VSB，，PCI PCI槽槽A14A14脚脚3.3VSB 3.3VSB，，3,3VSB 3,3VSB 一般由一般由一般由111711171117或或1084MOS 1084MOS管转换管转换 2 2：：CMOS CMOS跳帽跳帽跳帽2.5V 2.5V 2.5V以上电压以上电压3 3：触发排针：触发排针：触发排针2.5V 2.5V 2.5V以上电压以上电压4 4：南桥晶振：南桥晶振：南桥晶振32.76832.76832.768是否起振（有压差）是否起振（有压差）5 5：查：查：查IO IO6 6：查南桥：查南桥：查南桥& 触发后主板必须有的电压（775主板为例)1:1:待机待机待机3.3VSB 3.3VSB3.3VSB$ 2:VDDQ/AGP 2:VDDQ/AGP倒数第三脚倒数第三脚倒数第三脚(inter (inter (inter芯片组南北桥供电芯片组南北桥供电芯片组南北桥供电1.5V) 1.5V) （SIS SIS芯片组芯片组芯片组1.85V) 1.85V) (nvidia 芯片组芯片组1.5V 1.5V 1.5V））VIA VIA芯片组芯片组芯片组2.5V 2.5V 2.5V）） 注：只有注：只有注：只有inter inter inter芯片组芯片组芯片组VDDQ VDDQ VDDQ电压同时供给南北桥，电压同时供给南北桥，其他芯片组其他芯片组VDDQ VDDQ VDDQ只给北桥。

只给北桥。

3:3:内存供电（内存供电（内存供电（VCC-DDR)DDR2.5V-7VCC-DDR)DDR2.5V-7VCC-DDR)DDR2.5V-7脚脚 DDR2-184 DDR2-184脚脚<倒数第三脚倒数第三脚> >4：VTT-1.2V VTT-1.2V（前端总线上拉电压（前端总线上拉电压（前端总线上拉电压1.2V 1.2V 1.2V））5:vcore 5:vcore（（CPU CPU供电电压供电电压 ）478478主板为主板为主板为0.9V-1.9V, 0.9V-1.9V, 775775主板为主板为主板为1.0V-1.5V 1.0V-1.5V 1.0V-1.5V，，AMD AMD主板一主板一般 为1.2V-1.5V主板全部电压正常后测试点：1：时钟芯片两侧的电感是否有电压，：时钟芯片两侧的电感是否有电压，14.31814.31814.318晶振是否起振，（两脚电压压差晶振是否起振，（两脚电压压差晶振是否起振，（两脚电压压差) ) 2: PCI 2: PCI槽槽B16B16脚脚1.6V 1.6V电压电压复位关键测试点：1 : P CI 1 : P CI槽槽A15A15脚脚3.3V 3.3V电压电压2：IDE IDE槽第一脚槽第一脚槽第一脚5V 5V 5V电压电压3：BIOS BIOS芯片倒数第二脚芯片倒数第二脚芯片倒数第二脚3.3V 3.3V4：CPU CPU假负载假负载假负载PG PG PG信号信号信号2.5V 2.5V 2.5V电压电压5：短接复位排针，同时测：短接复位排针，同时测PG PG PG信号测试点是否有高到底电压跳变信号测试点是否有高到底电压跳变电压时钟复位全部正常后测试点1：上：上CPU CPU CPU假负载测假负载测假负载测AD AD AD线对地值线对地值2：南北桥总线对地值3：PCI PCI总线对地值总线对地值4：涮：涮BIOS BIOS北桥芯片损坏的判断方法一、通过测一、通过测PCI PCI PCI槽、槽、槽、AGP AGP AGP槽对地打阻值可判定南北桥有无损坏槽对地打阻值可判定南北桥有无损坏1、PCI PCI槽中所有的槽中所有的槽中所有的AD AD AD复合线对地打阻值都为复合线对地打阻值都为复合线对地打阻值都为300300300～～800800之间数值，说明南桥好；若由之间数值，说明南桥好；若由无穷大，说明南桥虚焊；若有无穷大，说明南桥虚焊；若有33根或根或33根以上导通，说明南桥坏；2 2、、AGP AGP槽对地所有槽对地所有槽对地所有AD AD AD复合线对地打阻值都为复合线对地打阻值都为复合线对地打阻值都为300300300～～800800之间数值，之间数值，说明北桥好；若由无穷大，说明北桥虚焊；若有无穷大，说明北桥虚焊；若有33根或根或33根以上导通，说明北桥坏；3 3、、内存槽，内存槽，通过对数据线进行打阻值判断，都为通过对数据线进行打阻值判断，都为300300～～800800之间数值，之间数值，之间数值，说明北桥好；说明北桥好；若由无穷大，说明北桥虚焊；若有若由无穷大，说明北桥虚焊；若有33根或根或33根以上导通，说明北桥坏。

电脑主板测试点（图⽂并茂）主板测试点转载：测试点的概念测试点是在主板维修中需要测量的各总线、接⼝中的关键点，其实也就是主板各接⼝中的特定引脚。

学习测试点的⽬的：①通过测量测试点的电压、波形及对地阻值，与正常主板做⽐较，从⽽在差异中找到故障部位。

②通过对测试点的测量，来判断某些⼤型集成芯⽚或电路中的某个回路是否存在严重短路、断路的地⽅。

总线的概念PC的组成部件都是通过数据总线、地址总线和控制总线这三组，总线连接在⼀起并完成和实现它们之间的通信与数据传送，因此总线的概念是理解PC和主板的组成结构、⼯作原理及部件之间的相互关系的基础。

4.2.1概述1．地址总线AB（Address Bus）地址总线是⽤来传送地址信息的信号线，其特点是：（1）地址信号⼀般都是由CPU发出，当采⽤DMA（Direct Memory Access，即直接内存访问）⽅式访问内存和I/O设备时，地址信号也可以由DMA控制器发⽣，并被送往各个有关的内存单元或I/O接⼝，实现CPU对内存或I/O设备的寻址（在PC中，内存和I/O设备的寻址都是采⽤统⼀编址⽅式进⾏的），即采⽤单向传输，动态控制（在计算机中，由于采⽤⼆进制⼯作⽅式，⼀般只有两种状态，即“1”和“0”，但是当计算各总线上，显⽰“0”状态时，在电⽓上的效果相当于与总线脱离。

（2）CPU能够直接寻找内存地址的范围是由地址线的数⽬（由于⼀条地址总线⼀次传送⼀位⼆进制数的地址，故也叫地址总线的位数）决定的，即PC系统中所能安装内存容量上限由CPU的地址总线的数⽬决定，并且符合如下关系：CPU能够直接寻址的内存范围上限=2n（n是CPU的地址线数⽬）。

如：⽬前PⅡ以上的CPU为36条地址线，即CPU能直接寻址的内存上限为236=64G。

2．数据总线DB（DataBus）是⽤来传送数据信息的信号线，这些数据信息可以是原始数据或程序。

数据总线来往于CPU、内存和I/O设备之间，其特点是：①双向传输（既可以由CPU送往内存也可以由I/O设备送往CPU）三态控制。

笔记本主板维修关键测试点六项详解（维修人员必知）公共点关键测试点公共点对地打阻值正常在400---600欧之间，这个数值能反映出各个单元电路是否正常，通过公共点可以快速检测笔记本主板上的主供电是否短路。

1.公共点阻值为0 。

这种情况为严重短路，各个元件之间任意一个点都会短路。

排除方法：将与主供电相连的滤波电容一个个地断开排查，根据主板上各个单元电路，可以先找单元电路所在电容较少的开始查起，像CPU供电的滤波电容，有20多个，一般不会容易击穿。

这类故障只要找到引起短路的原件，更换之后就好了。

2.公共点对地阻值为几十欧到一百欧左右。

这种情况为微短路，可能是某个单元电路与主供电相连的场管击穿或阻值偏小所致。

排除方法：把与主供电相连的单元电路电感测试一下，看哪个与公共点阻值接近，这就是重点排查对象，看一下场管是否击穿或阻值变小，最后更换。

3.公共点对地阻值为200欧左右。

这种情况一般为单元电路中的供电芯片损坏或是相连的场管损坏，阻值偏低。

排除方法：把各单元电路中与主供电相连的场管的D极和S极之间的阻值都测试一遍，看是否是500---600左右，然后供电芯片测试一下，是不是短路所致。

3V和5V单元电路的电感3V和5V单元电路的电感正常的对地读值在80---120欧之间，他们可以反映出与此相连的各个芯片、单元电路、元件是否正常，还可以快速判断3V5V是否短路造成不输出。

1.电感的对地读值为0。

说明单元电路严重短路，3V、5V保护状态，无法工作。

排除方法：将与3V5V相连的电子元件一一拿掉，或者可以按照经验，排查故障高的，比如场管、供电芯片、网卡声卡芯片。

2.电感对地阻值为7-30欧。

说明单元电路有微短路的地方。

排除方法：将相连电子元件一一拿掉，或者根据经验，排查故障高的，如：场管、电容、供电芯片等。

CPU单元电路的电感CPU单元电路的电感的对地阻值反映了整个单元电路中各个相连电子元件的工作情况。

我们可以依靠经验，测电感阻值，知道单元电路的好坏。

测量方法有两种：1、不接电源测对地阻值：万用表二极管档，红笔接地，黑笔测测试点。

2、接电源：万用表直流电压档，黑笔接地，红笔测测试点。

一下是几处测试点：A、笔记本电脑主板上的开关：如果有代价电压，则待机电路工作正常，同时也说明笔记本电脑的保护隔离电路工作正常。

B、公共点（对地阻值正常在400-600欧之间）1公共点对地阻值为零，一般为主供电的滤波电容击穿或者某个单元电路的一组MOS管全部击穿。

2公共点对地阻值为几十欧，一般为主供电相连的某个单元电路的一组MOS管损坏，高端MOS管击穿或者阻值偏小所致。

3公共点对地阻值为200欧左右，一般是与主供电相连的单元电路的供电芯片微短路造成，也有可能是与主供电相连的供电单元电路的MOS管损坏所致，阻值偏低。

C、3V和5V电路的电感（对地阻值正常为80-120欧，但有些也有几十欧正常的）1电感对地阻值为零，一般为滤波电容击穿或者芯片组的供电对地短路，如5V低端MOS管容易坏/PC卡供电芯片、网卡芯片、声卡芯片。

2电感对地阻值为7-30欧，是微短路，短路芯片的温度会高一些。

D、CPU供电电路的电感1装上CPU对地阻值正常，P4的CPU一般为20欧左右，双核一般为3欧左右，不装CPU时一般为200欧左右。

2对地阻值为零，可能是CPU本身和CPU的供电芯片，CPU供电电路的MOS管以及滤波电容，稳压二极管损坏引起对地短路，先拆下CPU测，不行一般是CPU供电的低端MOS管损坏。

E、南北桥内存显卡供电电路的电感（正常对地阻值为几十欧到200欧）1 1.05V电感对地阻值10-20欧.2显卡供电电感对地阻值，一般是几欧到十几欧，显卡越好对地阻值越低。

3内存供电电感（DDR1 DDR2 DDR3）对地阻值100-200欧若阻值偏低或为零，则电路本身的芯片、供电的MOS管、滤波电容或者南北桥显卡芯片本身短路。

F、充放电电路的电感，若偏低或者为零，一般是充放电电路的MOS管坏笔记本主板关键测试点及检修方法 2 上部分和大家聊到保护隔离电路公共点对地阻值，以及它们的不同的对地阻值所对应的检测的方法和范围，下面我们来谈谈系统供电单元电路、ＣＰＵ供电单元电路、南北桥显卡单元电路等◎3V、5V单元电路的电感3V、5V单元电路的电感正常的对地阻值在80～120之间，也有极少数的电感对地阻值为几十欧依然可以正常使用。

六个实用的主板检测方法-电脑资料主板故障的确定，一般通过逐步拔除或替换主板所连接的板卡(内存、显卡等)，先排除这些配件可能出现的问题后，即可把目标锁定在主板上，。

实际维修时，经常使用下面列举的维修方法。

1、程序测试该法主要用于检查各种接口电路、以及具有地址参数的各种电路是否有故障，其原理就是用软件发送数据、命令，通过读线路状态及某个芯片(如寄存器)状态，来识别故障部位。

要使用此方法，你的CPU及总线必须运行正常，能够运行有关诊断软件，能够运行安装于I/O总线插槽上的诊断卡等。

你可以使用随机诊断程序、专用维修诊断卡，或者根据各种技术参数(如接口地址)，自编专用诊断程序来辅助硬件维修。

不过，你编写的诊断程序要严格、全面有针对性，能够让某些关键部位出现有规律的信号，能够对偶发故障进行反复测试，能够显示记录出错情况。

2、检查主板是否有短路在加电之前应测量一下主板是否有短路，以免发生意外。

判断方法是:测芯片的电源引脚与地之间的电阻。

未插入电源插头时，该电阻一般应为300，最低也不应低于100。

再测一下反向电阻值，略有差异，但不能相差过大。

若正反向阻值很小或接近导通，就说明主板有短路发生。

主板短路的原因，可能是主板上有损坏的电阻电容、或者有导电杂物，也可能是主板上有被击穿的芯片。

要找出击穿的芯片，你可以将电源插上加电测量。

一般测电源的+5V和+12V。

当发现某一电压值偏离标准太远时，可以通过分隔法或割断某些引线、或拔下某些芯片再测电压。

当割断某条引线或拔下某块芯片时，若电压变为正常，则这条引线引出的元器件或拔下来的芯片，就是故障所在。

3、除尘法主板的面积较大，是聚集灰尘较多的地方。

灰尘很容易引发插槽与板卡接触不良，另外，主板上一些插卡、芯片采用插脚形式，也常会因为引脚氧化而接触不良。

建议用羊毛刷轻轻刷去主板上的灰尘，一定注意不要用力过大或动作过猛，以免碰掉主板表面的贴片元件或造成元件的松动以致虚焊。

注意清除CPU插槽内用于检测CPU温度、或主板上用于jian控机箱内温度的热敏电阻上的灰尘，否则会造成主板对温度的识别错误，从而引发主板保护性故障。
