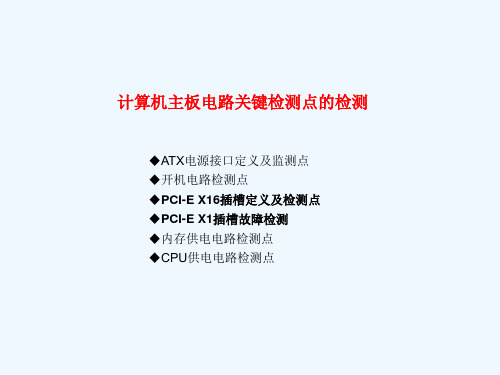

计算机主板检测与维修的关键检测点演示文稿

主板测试点转载：测试点的概念测试点是在主板维修中需要测量的各总线、接口中的关键点，其实也就是主板各接口中的特定引脚。

学习测试点的目的：①通过测量测试点的电压、波形及对地阻值，与正常主板做比较，从而在差异中找到故障部位。

②通过对测试点的测量，来判断某些大型集成芯片或电路中的某个回路是否存在严重短路、断路的地方。

总线的概念PC的组成部件都是通过数据总线、地址总线和控制总线这三组，总线连接在一起并完成和实现它们之间的通信与数据传送，因此总线的概念是理解PC和主板的组成结构、工作原理及部件之间的相互关系的基础。

4.2.1概述1．地址总线AB（Address Bus）地址总线是用来传送地址信息的信号线，其特点是：（1）地址信号一般都是由CPU发出，当采用DMA（Direct Memory Access，即直接内存访问）方式访问内存和I/O设备时，地址信号也可以由DMA控制器发生，并被送往各个有关的内存单元或I/O接口，实现CPU对内存或I/O设备的寻址（在PC中，内存和I/O设备的寻址都是采用统一编址方式进行的），即采用单向传输，动态控制（在计算机中，由于采用二进制工作方式，一般只有两种状态，即“1”和“0”，但是当计算各总线上，显示“0”状态时，在电气上的效果相当于与总线脱离。

（2）CPU能够直接寻找内存地址的范围是由地址线的数目（由于一条地址总线一次传送一位二进制数的地址，故也叫地址总线的位数）决定的，即PC系统中所能安装内存容量上限由CPU的地址总线的数目决定，并且符合如下关系：CPU能够直接寻址的内存范围上限=2n（n是CPU的地址线数目）。

如：目前PⅡ以上的CPU为36条地址线，即CPU能直接寻址的内存上限为236=64G。

2．数据总线DB（DataBus）是用来传送数据信息的信号线，这些数据信息可以是原始数据或程序。

数据总线来往于CPU、内存和I/O设备之间，其特点是：①双向传输（既可以由CPU送往内存也可以由I/O设备送往CPU）三态控制。

主板维修关键测试点主板维修关键测试点触发故障1： ATX第9脚5VSB，PCI槽A14脚3.3VSB，3,3VSB 一般由1 117或1084MOS管转换2：CMOS跳帽2.5V以上电压,3：触发排针2.5V以上电压，4：南桥晶振32.768是否起振（有压差）5：查IO6：查南桥触发后主板必须有的电压（775主板为例)"1:待机3.3VSB2:VDDQ/AGP倒数第三脚(inter芯片组南北桥供电1.5V) （SIS芯片组1.85V) (nvidia芯片组1.5V）-（VIA芯片组2.5V）注：只有inter芯片组VDDQ电压同时供给南北桥，其他芯片组 VDDQ只给北桥。

3:内存供电（VCC-DDR)DDR2.5V-7脚DDR2-184脚<倒数第三脚>4：VTT-1.2V（前端总线上拉电压1.2V）5:vcore（CPU供电电压）478主板为0.9V-1.9V, 775主板为1. 0V-1.5V，AMD主板一般为1.2V-1.5V主板全部电压正常后测试点：时钟：1：时钟芯片两侧的电感是否有电压，14.318晶振是否起振，（两脚电压压差)2: PCI槽B16脚1.6V电压0复位关键测试点：1 : P CI槽A15脚3.3V电压2：IDE槽第一脚5V电压3：BIOS芯片倒数第二脚3.3V4：CPU假负载PG信号2.5V电压5：短接复位排针，同时测PG信号测试点是否有高到底电压跳变电压时钟复位全部正常后测试点：1：上CPU假负载测AD线对地值2：南北桥总线对地值3：PCI总线对地值4：涮BIOS1.打PCI A14的阻值，对地小于80欧为南桥坏。

2.待机时，南桥烫手，为桥坏。

（排除AGP供电管损坏。

）3.南桥周围的滤波电容对地短路，为桥坏。

B中间两根数据线的对地阻值，正常为600左右，如对地为0，为桥坏。

5 .CMOS跳线中间脚对地短路。

为桥坏。

6.1117中间脚有3.3VSB。

等故障。

如果电源损坏，或者电网电压瞬间产生尖峰脉冲，就会使主板供电插头附近的芯片损坏，从而引起主板故障；另外，静电也常造成主板上芯片(特别是CMOS芯片)被击穿，引起故障。

2、主板本身质量问题由于主板上的芯片和其它器件质量不好，使用时间一长器件就会老化损坏，从而导致主板故障。

3、人为故障热插拔硬件非常危险，许多主板故障都是热插拔引起的，最常见的就是烧毁了键盘、鼠标口，严重的还会烧毁主板。

带电插拨I/O卡，在装板卡及插头时用力不当，都可以造成对接口、芯片等的损害。

二、主板常用的检修方法主板故障的确定，一般通过逐步拔除或替换主板所连接的板卡(内存、显卡等)，先排除这些配件可能出现的问题后，即可把目标锁定在主板上。

实际维修时，经常使用下面列举的维修方法。

1、观察法检查是否有异物掉进主板的元器件之间。

如果在拆装机箱时，不小心掉入的导电物卡在主板的元器件之间，就可能会导致“保护性故障”。

另外，检查主板与机箱底板间是否因少装了用于支撑主板的小铜柱；是否主板安装不当或机箱变形、而使主板与机箱直接接触，使具有短路保护功能的电源自动切断电源供应。

检查主板电池：如果电脑开机时不能正确找到硬盘、开机后系统时间不正确、CMOS设置不能保存时，可先检查主板CMOS跳线，将跳线改为“NORMAL”选项(一般是1-2)然后重新设置。

如果不是CMOS跳线错误，就很可能是因为主板电池损坏或电池电压不足造成的，请换个主板电池试试。

检查主板北桥芯片散热效果：有些杂牌主板将北桥芯片上的散热片省掉了，这可能会造成芯片散热效果不佳，导致系统运行一段时间后死机。

遇到这样的情况，可安装自制的散热片，或加个散热效果好的机箱风扇。

检查主板上电容：主板上的铝电解电容(一般在CPU插槽周围)内部采用了电解液，由于时间、温度、质量等方面的原因，会使它发生“老化”现象，这会导致主板抗干扰指标的下降影响机子正常工作。

我们可以购买与“老化”容量相同的电容，准备好电烙铁、焊锡丝、松香后，将“老化”的替换即可。

电脑主板故障排查检测并修复主板问题在如今的信息时代，电脑已成为人们工作、学习和娱乐的重要工具。

而电脑中最核心的组件之一就是主板。

然而，由于各种原因，电脑主板也会出现故障。

本文将探讨电脑主板故障的排查、检测以及修复方法，帮助读者解决可能遇到的主板问题。

一、故障排查当电脑出现问题时，首先需要进行故障排查。

使用以下步骤可以更好地找到主板故障的根源：1. 检查电源连接：主板的电源是正常工作的前提，确保电源连接稳固，没有松动或断开。

2. 观察指示灯：大部分主板上都会有指示灯，正常情况下这些指示灯会亮起。

观察指示灯亮起情况，可以初步判断主板是否受损。

3. 检查内存和显卡：将内存条和显卡拔下来，重新插入主板对应插槽。

这有助于检查它们是否坏了或插槽是否损坏。

4. 连接外设：将键盘、鼠标等外设连接到主板上的USB插口，观察它们是否能正常工作。

如果不能，说明主板的某些接口可能存在问题。

5. 检查主板背板连接：主板背板连接了各种插槽和接口，如果连接不牢固，可能会导致主板故障。

以上步骤只是为了初步判断主板故障的原因，如果问题仍然存在，需要进行更深入的检测。

二、故障检测针对电脑主板故障的检测，可以通过以下方法进行：1. 使用硬件诊断工具：市面上有一些专门的硬件诊断工具，可以帮助检测主板故障。

通过运行这些工具，可以得到主板的详细信息，以及可能存在的问题。

2. 使用故障代码：某些主板上会出现故障代码的显示，这些代码对应不同的故障类型。

查阅主板的说明书，可以了解这些故障代码的含义，并根据指示进行故障排查。

3. 检查主板组件：对于主板上的零件和插槽，逐一检查它们的状态。

例如，检查电容是否漏液、电阻是否烧毁等。

如果发现有损坏的零件，可以尝试更换它们。

4. 使用替代品进行测试：如果有替代的主板可用，将其安装到电脑上，观察是否能够解决问题。

如果替代品能够正常工作，那么很可能是原来的主板出现了故障。

以上方法可以帮助检测出主板故障的原因，但并不一定能解决问题。

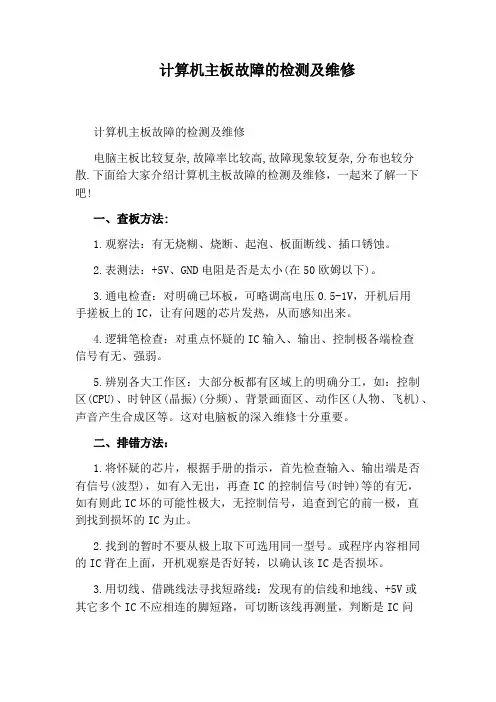

计算机主板故障的检测及维修计算机主板故障的检测及维修电脑主板比较复杂,故障率比较高,故障现象较复杂,分布也较分散.下面给大家介绍计算机主板故障的检测及维修，一起来了解一下吧!一、查板方法:1.观察法：有无烧糊、烧断、起泡、板面断线、插口锈蚀。

2.表测法：+5V、GND电阻是否是太小(在50欧姆以下)。

3.通电检查：对明确已坏板，可略调高电压0.5-1V，开机后用手搓板上的IC，让有问题的芯片发热，从而感知出来。

4.逻辑笔检查：对重点怀疑的IC输入、输出、控制极各端检查信号有无、强弱。

5.辨别各大工作区：大部分板都有区域上的明确分工，如：控制区(CPU)、时钟区(晶振)(分频)、背景画面区、动作区(人物、飞机)、声音产生合成区等。

这对电脑板的深入维修十分重要。

二、排错方法：1.将怀疑的芯片，根据手册的指示，首先检查输入、输出端是否有信号(波型)，如有入无出，再查IC的控制信号(时钟)等的有无，如有则此IC坏的可能性极大，无控制信号，追查到它的前一极，直到找到损坏的IC为止。

2.找到的暂时不要从极上取下可选用同一型号。

或程序内容相同的IC背在上面，开机观察是否好转，以确认该IC是否损坏。

3.用切线、借跳线法寻找短路线：发现有的信线和地线、+5V或其它多个IC不应相连的脚短路，可切断该线再测量，判断是IC问题还是板面走线问题，或从其它IC上借用信号焊接到波型不对的IC上看现象画面是否变好，判断该IC的好坏。

4.对照法：找一块相同内容的好电脑板对照测量相应IC的引脚波型和其数来确认的IC是否损坏。

5.用微机万用编程器(ALL-03/07)(EXPRO-80/100等)中的ICTEST 软件测试IC。

三、电脑芯片拆卸方法：1.剪脚法：不伤板，不能再生利用。

2.拖锡法：在IC脚两边上焊满锡，利用高温烙铁来回拖动，同时起出IC(易伤板，但可保全测试IC)。

3.烧烤法：在酒精灯、煤气灶、电炉上烧烤，等板上锡溶化后起出IC(不易掌握)。

主板测试点转载：测试点的概念测试点是在主板维修中需要测量的各总线、接口中的关键点，其实也就是主板各接口中的特定引脚。

学习测试点的目的：①通过测量测试点的电压、波形及对地阻值，与正常主板做比较，从而在差异中找到故障部位。

②通过对测试点的测量，来判断某些大型集成芯片或电路中的某个回路是否存在严重短路、断路的地方。

总线的概念PC的组成部件都是通过数据总线、地址总线和控制总线这三组，总线连接在一起并完成和实现它们之间的通信与数据传送，因此总线的概念是理解PC和主板的组成结构、工作原理及部件之间的相互关系的基础。

4.2.1概述1．地址总线AB（Address Bus）地址总线是用来传送地址信息的信号线，其特点是：（1）地址信号一般都是由CPU发出，当采用DMA（Direct Memory Access，即直接内存访问）方式访问内存和I/O设备时，地址信号也可以由DMA控制器发生，并被送往各个有关的内存单元或I/O接口，实现CPU对内存或I/O设备的寻址（在PC中，内存和I/O设备的寻址都是采用统一编址方式进行的），即采用单向传输，动态控制（在计算机中，由于采用二进制工作方式，一般只有两种状态，即“1”和“0”，但是当计算各总线上，显示“0”状态时，在电气上的效果相当于与总线脱离。

（2）CPU能够直接寻找内存地址的范围是由地址线的数目（由于一条地址总线一次传送一位二进制数的地址，故也叫地址总线的位数）决定的，即PC系统中所能安装内存容量上限由CPU的地址总线的数目决定，并且符合如下关系：CPU能够直接寻址的内存范围上限=2n（n是CPU的地址线数目）。

如：目前PⅡ以上的CPU为36条地址线，即CPU能直接寻址的内存上限为236=64G。

2．数据总线DB（DataBus）是用来传送数据信息的信号线，这些数据信息可以是原始数据或程序。

数据总线来往于CPU、内存和I/O设备之间，其特点是：①双向传输（既可以由CPU送往内存也可以由I/O设备送往CPU）三态控制。
