下载文档原格式
环氧中温固化剂
环氧树脂是一种常见的高性能聚合物，通常与固化剂配对以形成坚固的、耐化学腐蚀的材料。
中温固化剂是一类用于环氧树脂的固化剂，适用于中温条件下的固化过程。
这种类型的固化剂通常具有较好的工艺性能，使其在各种应用中得到广泛应用。
以下是一些常见的环氧中温固化剂类型：
1.胺固化剂：胺类固化剂是环氧树脂最常用的固化剂之一。
中温胺固化剂包括环氧树脂与各种胺类化合物的反应，例如聚醚胺、脂肪族胺等。
这种固化体系通常在20°C至80°C的温度范围内固化。
2.酮酸类固化剂：酮酸固化剂也是一类常用的环氧树脂固化剂。
它们通常在相对较低的温度下（例如40°C至100°C）表现出良好的固化性能。
3.胺酮混合固化剂：有些固化剂是胺和酮类化合物的混合物，以兼顾两者的特性。
这种混合固化剂常用于需要在相对较低温度下进行固化的应用。
4.酸酐类固化剂：酸酐类固化剂也常用于环氧树脂的固化。
它们通常在中温条件下反应，产生高性能的交联结构。
选择适当的中温固化剂取决于具体的应用要求，例如所需的固化温度、固化速度、终硬度以及对环境和化学品的耐受性。
此外，制造商通常提供与其环氧树脂产品配套使用的固化剂，以确保最佳性能和兼容性。
环氧固化剂的种类
环氧树脂是一种非常重要的高性能材料，广泛应用于建筑、航空航天、汽车等领域。
环氧树脂具有高强度、高刚度、耐热性好、抗化学腐蚀性能强等优点，但是其单独使用时存在一些问题，如硬度差、侵蚀性强、收缩率大等。
因此，需要使用环氧固化剂来改善这些问题，同时提高环氧树脂的性能。
环氧固化剂的种类非常多，下面我们来简单介绍一下：
1.聚酰胺固化剂
聚酰胺固化剂分为三种类型：脂肪族、芳香族和脂肪芳香族三种。
聚酰胺固化剂具有低毒、低挥发、固化速度慢等优点，适用于高温环境下的粘接和涂装。
2.环氧活性膦固化剂
环氧活性膦固化剂是一种新型的环氧固化剂，具有固化速度快、低毒、低挥发、抗化学腐蚀性强等优点。
同时，活性膦键的引入使得环氧树脂的硬度、热稳定性等方面的性能得到了明显提高。
3.多酚类固化剂
多酚类固化剂包括酚醛树脂、酚硫酸树脂、酚醇树脂、酚醇炔树脂等。
这些固化剂具有迅速固化、硬度高、抗化学腐蚀性好等优点，适用于喷涂、浇铸和模压等工艺。
4.氨基固化剂
氨基固化剂主要包括脂肪族、芳香族氨基固化剂以及聚氨酯固化剂等。
这些固化剂具有固化速度快、硬度高、耐化学腐蚀性好等优点，但是存在一定的毒性和挥发性。
5.酸酐固化剂
酸酐固化剂主要指酸酐或其衍生物，如马来酸酐、顺酐等。
这些固化剂通过与环氧树脂中的羟基反应而产生固化作用。
酸酐固化剂具有固化速度快、硬度高、耐化学腐蚀性好等优点，但是不适用于酸性环境下的使用。
以上就是环氧固化剂的主要种类，不同的环氧固化剂具有不同的特点和适用范围，需要根据实际需要进行选择。
环氧固化剂种类及用途环氧树脂是一种重要的高分子材料，具有出色的性能和广泛的应用领域。
作为环氧树脂的助剂之一，环氧固化剂在固化过程中起着至关重要的作用。
不同种类的环氧固化剂具有不同的特性和用途，下面我们将介绍几种常见的环氧固化剂及其用途。
1. 聚酰胺固化剂：聚酰胺固化剂是一种常用的环氧固化剂，具有较高的固化速度和硬度，适用于制备硬度要求较高的环氧树脂制品，如涂料、胶粘剂、复合材料等。
聚酰胺固化剂还具有良好的耐化学腐蚀性能，可用于制备具有耐腐蚀性能要求的环氧树脂制品。
2. 胺固化剂：胺固化剂是另一类常见的环氧固化剂，其固化速度较慢，但具有较好的柔韧性和耐冲击性，适用于制备要求耐冲击性能的环氧树脂制品，如地坪涂料、船舶涂装等。
胺固化剂还可与其他助剂相结合，提高环氧树脂的性能。
3. 酸酐固化剂：酸酐固化剂是一类新型的环氧固化剂，具有固化速度快、硬度高、耐热性好的特点，适用于制备要求高温耐热性能的环氧树脂制品，如电气绝缘材料、高温涂料等。
酸酐固化剂还可提高环氧树脂的耐化学腐蚀性能。
4. 硬脂酸固化剂：硬脂酸固化剂是一种环氧固化剂的衍生物，具有固化速度适中、硬度适中、成本较低的特点，适用于一般要求的环氧树脂制品制备，如家具涂料、地坪漆、铸造材料等。
硬脂酸固化剂在固化过程中产生的副反应较少，对环境友好。
以上介绍的几种环氧固化剂只是众多环氧固化剂中的一部分，不同种类的环氧固化剂具有不同的特性和用途，选择合适的环氧固化剂对于环氧树脂制品的性能和应用具有重要影响。
在实际应用中，需要根据具体要求选择适合的环氧固化剂，并合理搭配其他助剂，以获得优异的性能和稳定的质量。
希望通过本文的介绍，读者能对环氧固化剂有更深入的了解，为实际应用提供参考依据。
环氧固化剂种类及用途在涂料、粘合剂、密封剂等领域中，环氧固化剂扮演着至关重要的角色。
环氧固化剂是一种能够与环氧树脂发生化学反应，从而促使环氧树脂固化成耐用、坚固的材料的化学品。
不同种类的环氧固化剂具有不同的特性和用途，本文将介绍几种常见的环氧固化剂及其用途。
一、胺类环氧固化剂胺类环氧固化剂是最广泛应用的一种环氧固化剂，常见的有聚酰胺胺、脂肪族胺、芳香族胺等。
胺类环氧固化剂通常具有固化速度快、粘接力强、成膜性好等特点，广泛用于地坪涂料、防腐涂料、粘合剂等领域。
例如，聚酰胺胺固化剂常用于要求固化速度快、耐化学品腐蚀的环氧地坪涂料；而脂肪族胺固化剂则常用于要求耐高温的防腐涂料。
二、酸酐类环氧固化剂酸酐类环氧固化剂是另一类常用的环氧固化剂，常见的有脂肪族酸酐、芳香族酸酐等。
酸酐类环氧固化剂通常具有固化速度慢、耐化学品腐蚀性好、耐高温等特点，广泛应用于电器绝缘漆、粘合剂等领域。
例如，芳香族酸酐固化剂常用于要求固化速度慢、耐高温的电器绝缘漆；而脂肪族酸酐固化剂则常用于要求耐化学品腐蚀的粘合剂。
三、嘧啶类环氧固化剂嘧啶类环氧固化剂是一种新型环氧固化剂，具有固化速度适中、成膜性好、耐候性好等特点，逐渐在涂料、粘合剂等领域中得到应用。
嘧啶类环氧固化剂通常用于要求固化速度适中、耐候性好的环氧涂料。
例如，嘧啶类环氧固化剂常用于户外建筑涂料，能够有效提高涂料的耐候性和装饰效果。
总的来说，不同种类的环氧固化剂具有各自独特的特性和用途，可以根据具体需求选择合适的固化剂。
随着科技的不断发展，环氧固化剂的种类也在不断创新和扩展，为涂料、粘合剂等领域的发展提供了更多可能性。
希望本文能为读者对环氧固化剂有更深入的了解，促进相关领域的技术创新与发展。
环氧树脂固化剂的种类及固化机理汇总！环氧树脂固化剂是与环氧树脂发生化学反应，形成网状立体聚合物，把复合材料骨材包络在网状体之中。
使线型树脂变成坚韧的体型固体的添加剂。
01 固化剂的种类碱性类碱性类固化剂 WTF：包括脂肪族二胺和多胺、芳香族多胺、其它含氮化合物及改性脂肪胺。
酸性类酸性类固化剂：包括有机酸、酸酐、和三氟化硼及其络合物。
加成型加成型固化剂：这类固化剂与环氧基发生加成反应构成固化产物一部分链段，并通过逐步聚合反应使线型分子交联成体型结构分子，这类固化剂又称瓜型固化剂。
催化型催化型固化剂：这类固化剂仅对环氧树脂发生引发作用，打开环氧基后，催化环氧树脂本身聚合成网状结构，生成以醚键为主要结构的均聚物。
显在型显在型固化剂为普通使用的固化剂，又可分为加成聚合型和催化型。
所谓加成聚合型即打开环氧基的环进行加成聚合反应，固化剂本身参加到三维网状结构中去。
这类固化剂，如加入量过少，则固化产物连接着末反应的环氧基。
因此，对这类固化剂来讲，存在着一个合适的用量。
而催化型固化剂则以阳离子方式，或者阴离子方式使环氧基开环加成聚合，最终，固化剂不参加到网状结构中去，所以不存在等当量反应的合适用量；不过，增加用量会使固化速度加快。
在显在型固化剂中，双氰胺、己二酸二酰肼这类品种，在室温下不溶于环氧树脂，而在高温下溶解后开始固化反应，因而也呈现出一种潜伏状态。
所以，可称之为功能性潜伏型固化剂。
潜伏型潜伏型固化剂指的是与环氧树脂混合后，在室温条件下相对长期稳定(环氧树脂一般要求在3个月以上，才具有较大实用价值，最理想的则要求半年或者1年以上)，而只需暴露在热、光、湿气等条件下，即开始固化反应。
这类固化剂基本上是用物理和化学方法封闭固化剂活性的。
所以，在有的书上也把这些品种划为潜伏型固化剂，实际上可称之为功能性潜伏型固化剂。
因为潜伏型固化剂可与环氧树脂混合制成一液型配合物，简化环氧树脂应用的配合手续，其应用范围从单包装胶黏剂向涂料、浸渍漆、灌封料、粉末涂料等方面发展。

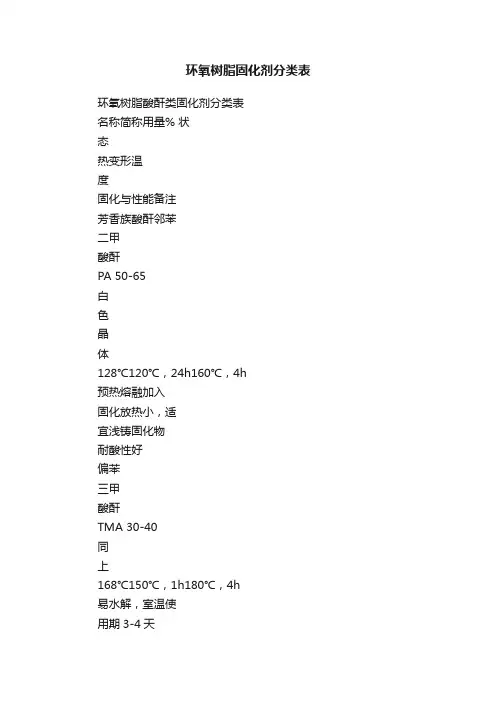

环氧树脂固化剂分类表环氧树脂酸酐类固化剂分类表名称简称用量% 状态热变形温度固化与性能备注芳香族酸酐邻苯二甲酸酐PA 50-65白色晶体128℃120℃，24h160℃，4h预热熔融加入固化放热小，适宜浅铸固化物耐酸性好偏苯三甲酸酐TMA 30-40同上168℃150℃，1h180℃，4h易水解，室温使用期3-4天四甲酸二酐PMDA 45-55同上286℃PMDA和MA混合比例0.85：1PMDA和二元醇制成酸性酸酐（2：1）苯酮四羟酸三酐BTDA 25-50同上228℃BTDA和MA混合比例为0.85作为热压层材料，浇铸和密封胶脂环族酸酐顺丁烯二酸酐MA 30-40同上53℃160-200℃，2-4h，加入乙二醇（170℃），甘油（214℃）提高耐适用期为2-3天，固化物硬而脆070#酸酐70-80浅黄液体150℃，4h丁二烯与MA缩聚毒性和挥发性小，粘度低647#酸酐80-90浅黄液体34℃100℃，8h150℃，3h 308#或82#酸酐100-200棕黄稠液体80℃，20h100℃，5h固化物韧性好，抗压强度80MPa，加入三乙醇胺1-3%促进甲基内次甲基四氢邻苯二甲MNA 80淡黄液体160℃120℃，24h 使用寿命长酸内次甲基四氢邻苯二甲酸酐NA 80-90 白色晶体160℃80℃，3h再120℃，室温=250MPa由环戊二烯与MA进行双烯加成反应制解六氢邻苯二甲酸酐HHPA 85同上36℃90℃，2h130℃，4h用2E4BZ促进，其耐水性良好四氢苯二甲酸酐甲基四氢苯二甲酸酐MeTHPA 60-90 其异构体在室温下呈液态十二烷基顺丁烯二酸酐DDSA 100-200淡黄液体100℃，24h再150℃，4h毒性大，耐热性差聚壬二酸酐PAPA 70白色末60℃100℃，12h延伸率和热稳定性好戊二酸酐60-80 56℃固化物性能类似HHPA含卤酸酐四溴苯二甲酸酐140-150白色粉末273-280℃溴含量68.93% 二氯内次甲基四氢苯二甲酸酐HET 100-180同上239℃耐燃性高，适用期极短环氧树脂胺类固化剂分类表一、伯仲胺固化剂用量计算胺用量G= ×K （环氧值） Hn （活泼氢个数）例如：634#的K 为0.4，用乙二胺固化，M=60，四个活泼氢，G=60/4×0.4=6g 。
常用环氧树脂固化剂环氧树脂是一种广泛应用于工业领域的重要材料，具有优异的物理、化学性能和良好的加工性能。
然而，环氧树脂在使用过程中需要与固化剂进行反应以形成固体产物。
常用的环氧树脂固化剂有苯胺类、醇胺类、聚酰胺类等。
一、苯胺类固化剂苯胺类固化剂是最早被使用的固化剂之一，具有固化速度快、硬化产物性能优良、成本低廉等优点。
常用的苯胺类固化剂有乙二胺、二乙二胺、三乙二胺等。
这些固化剂主要通过与环氧树脂中的环氧基团发生胺硬化反应，形成交联结构，使环氧树脂固化。
二、醇胺类固化剂醇胺类固化剂是一种常用的环氧树脂固化剂，具有固化速度适中、硬化产物性能优良、耐热性好等特点。
常用的醇胺类固化剂有环己胺、异丙胺、多元醇等。
这些固化剂通过与环氧树脂中的环氧基团发生胺醇反应，形成交联结构，使环氧树脂固化。
三、聚酰胺类固化剂聚酰胺类固化剂是一种高性能的环氧树脂固化剂，具有固化速度慢、硬化产物性能优良、耐化学腐蚀性能好等特点。
常用的聚酰胺类固化剂有多元胺、聚酰胺酯等。
这些固化剂通过与环氧树脂中的环氧基团发生酰胺反应，形成交联结构，使环氧树脂固化。
四、其他固化剂除了上述常用的固化剂外，还有一些其他类型的环氧树脂固化剂。
例如，酸酐类固化剂、酸酐酰胺类固化剂等。
这些固化剂通过与环氧树脂中的环氧基团发生酸酐反应或酸酐酰胺反应，形成交联结构，使环氧树脂固化。
总结：常用环氧树脂固化剂包括苯胺类、醇胺类、聚酰胺类等。
这些固化剂通过与环氧树脂中的环氧基团发生反应，形成交联结构，使环氧树脂固化。
不同类型的固化剂具有不同的特点和适用范围，选择合适的固化剂对于环氧树脂的性能和应用具有重要意义。
在使用过程中，需要根据具体情况选择合适的固化剂，以实现预期的固化效果。

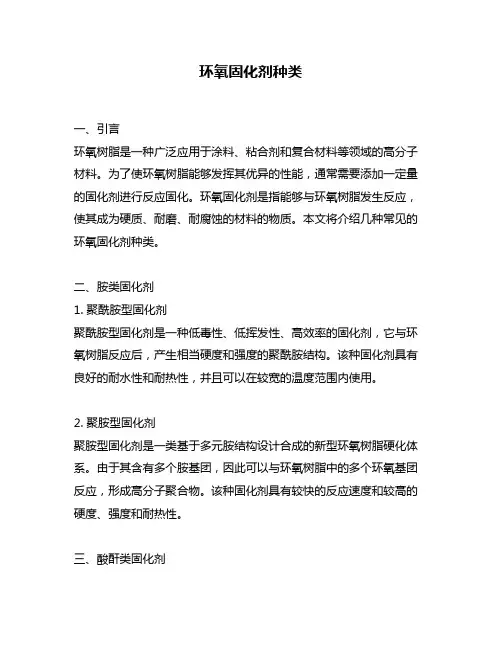

环氧固化剂种类一、引言环氧树脂是一种广泛应用于涂料、粘合剂和复合材料等领域的高分子材料。
为了使环氧树脂能够发挥其优异的性能，通常需要添加一定量的固化剂进行反应固化。
环氧固化剂是指能够与环氧树脂发生反应，使其成为硬质、耐磨、耐腐蚀的材料的物质。
本文将介绍几种常见的环氧固化剂种类。
二、胺类固化剂1. 聚酰胺型固化剂聚酰胺型固化剂是一种低毒性、低挥发性、高效率的固化剂，它与环氧树脂反应后，产生相当硬度和强度的聚酰胺结构。
该种固化剂具有良好的耐水性和耐热性，并且可以在较宽的温度范围内使用。
2. 聚胺型固化剂聚胺型固化剂是一类基于多元胺结构设计合成的新型环氧树脂硬化体系。
由于其含有多个胺基团，因此可以与环氧树脂中的多个环氧基团反应，形成高分子聚合物。
该种固化剂具有较快的反应速度和较高的硬度、强度和耐热性。
三、酸酐类固化剂酸酐类固化剂是一种含有酸酐结构的有机物，它能够与环氧树脂中的环氧基团发生开环反应，并且在反应过程中释放出水分子。
该种固化剂具有较快的反应速度和较高的硬度、强度和耐热性。
但是，由于其含有水分子，因此容易引起气泡和缩孔等问题。
四、咪唑类固化剂咪唑类固化剂是一种新型环氧树脂硬化体系，在咪唑结构上进行改性合成而来。
该种固化剂具有快速反应速度、低温硬化、耐水性好等特点。
同时，咪唑类固化剂对于含有羟基或胺基等活性官能团的材料也具有很好的相容性。
五、混合型固化剂混合型固化剂是指由两种或以上的固化剂组成的环氧树脂硬化体系。
通常情况下，混合型固化剂可以充分发挥各种固化剂的优点，同时避免其缺点。
例如，聚胺和酸酐可以组成混合型固化剂，既能够快速反应，又能够避免气泡和缩孔等问题。
六、总结环氧树脂是一种广泛应用于涂料、粘合剂和复合材料等领域的高分子材料。
为了使其能够发挥其优异的性能，通常需要添加一定量的固化剂进行反应固化。
本文介绍了几种常见的环氧固化剂种类，包括胺类固化剂、酸酐类固化剂、咪唑类固化剂和混合型固化剂等。

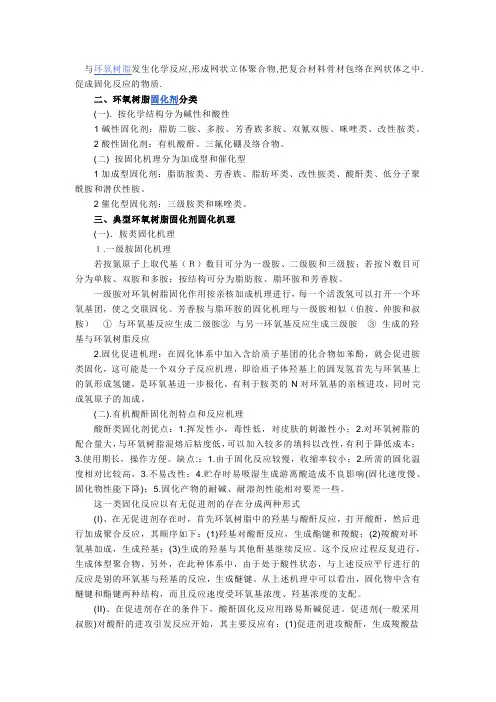

与环氧树脂发生化学反应,形成网状立体聚合物,把复合材料骨材包络在网状体之中.促成固化反应的物质.二、环氧树脂固化剂分类(一). 按化学结构分为碱性和酸性1碱性固化剂：脂肪二胺、多胺、芳香族多胺、双氰双胺、咪唑类、改性胺类。
2酸性固化剂：有机酸酐、三氟化硼及络合物。
(二) 按固化机理分为加成型和催化型1加成型固化剂：脂肪胺类、芳香族、脂肪环类、改性胺类、酸酐类、低分子聚酰胺和潜伏性胺。
2催化型固化剂：三级胺类和咪唑类。
三、典型环氧树脂固化剂固化机理(一)．胺类固化机理１.一级胺固化机理若按氮原子上取代基（Ｒ）数目可分为一级胺、二级胺和三级胺；若按Ｎ数目可分为单胺、双胺和多胺；按结构可分为脂肪胺、脂环胺和芳香胺。
一级胺对环氧树脂固化作用按亲核加成机理进行，每一个活泼氢可以打开一个环氧基团，使之交联固化。
芳香胺与脂环胺的固化机理与一级胺相似（伯胺、仲胺和叔胺）①与环氧基反应生成二级胺②与另一环氧基反应生成三级胺③生成的羟基与环氧树脂反应2.固化促进机理：在固化体系中加入含给质子基团的化合物如苯酚，就会促进胺类固化，这可能是一个双分子反应机理，即给质子体羟基上的固发氢首先与环氧基上的氧形成氢键，是环氧基进一步极化，有利于胺类的N对环氧基的亲核进攻，同时完成氢原子的加成。
(二).有机酸酐固化剂特点和反应机理酸酐类固化剂优点：1.挥发性小，毒性低，对皮肤的刺激性小；2.对环氧树脂的配合量大，与环氧树脂混熔后粘度低，可以加入较多的填料以改性，有利于降低成本；3.使用期长，操作方便。
缺点:：1.由于固化反应较慢，收缩率较小；2.所需的固化温度相对比较高，3.不易改性；4.贮存时易吸湿生成游离酸造成不良影响(固化速度慢、固化物性能下降)；5.固化产物的耐碱、耐溶剂性能相对要差一些。
这一类固化反应以有无促进剂的存在分成两种形式(I)、在无促进剂存在时，首先环氧树脂中的羟基与酸酐反应，打开酸酐，然后进行加成聚合反应，其顺序如下：(1)羟基对酸酐反应，生成酯键和羧酸；(2)羧酸对环氧基加成，生成羟基；(3)生成的羟基与其他酐基继续反应。
一、脂肪多元胺型固化剂环氧树脂固化物具有优良的机械性能、电器性能、耐化学药品性能，因而得到广泛的应用。
固化剂是环氧树脂固化物必需的原料之一，否则环氧树脂就不会固化。
为适应各种应用领域的要求，应使用相应的固化剂。
固化剂的种类很多，现介绍于下：乙二胺 EDA H2NCH2CH2NH2 分子量60 活泼氢当量15 无色液体每100份标准树脂用6-8份性能：有毒、有剌激臭味，挥发性大、粘度低、可室温快速固化。
用于粘接、浇注、涂料。
该类胺随分子量增大，粘度增加，挥发性减小，毒性减小，性能提高。
但它们放热量大、适用期短。
一般而言它们分子量越大受配合量影响越小。
长期接触脂肪多元胺会引起皮炎，它们的蒸汽毒性很强，操作时须十分注意。
二乙烯三胺 DETA H2NC2H4NHC2H4NH2 分子量103 活泼氢当量20.6 无色液体每100份标准树脂用8-11份。
固化：20℃2小时+100℃30分钟或20℃4天。
性能：适用期50克25℃45分钟，热变形温度95-124℃，抗弯强度1000-1160kg/cm2，抗压强度1120kg/cm2，抗拉强度780kg/cm2，伸长率5.5%，冲击强度 0.4尺-磅/寸洛氏硬度99-108。
介电常数（50赫、23℃）4.1 功率因数（50赫、23℃）0.009 体积电阻2x1016 Ω-cm 常温固化、毒性大、放热量大、适用期短。
三乙烯四胺 TETA H2NC2H4NHC2H4NHC2H4NH2 分子量146 活泼氢当量24.3 无色粘稠液体每100份标准树脂用10-13份固化：20℃2小时+100℃30分钟或20℃7天。
性能：适用期50克25℃45分钟，热变形温度98-124℃，抗弯强度950-1200kg/cm2，抗压强度1100kg/cm2，抗拉强度780kg/cm2，伸长率4.4%，冲击强度 0.4尺-磅/寸洛氏硬度99-106。
常温固化、毒性比二乙烯三胺稍低、放热量大、适用期短。
四乙烯五胺 TEPA H2NC2H4（NHC2H4）3NH2 分子量189 活泼氢当量27 棕色液体每100份标准树脂用11-15份性能同上。
多乙烯多胺 PEPA H2NC2H4（NHC2H4）nNH2 浅黄色液体每100份标准树脂用14-15份性能：毒性较小，挥发性低、适用期较长、价廉。
二丙烯三胺 DPTA H2N（CH2）3 NH（CH2）3NH2 分子量131 活泼氢当量26 浅黄色液体每100份标准树脂用12-15份性能同TETA。
二甲胺基丙胺 DMAPA （CH3）2N （CH2）3NH2 低粘度透明液体每100份标准树脂用4-7份毒性较大，具有固化和催化两个反应，粘附性能良好，柔性也好，适用期长。
二乙胺基丙胺 DEAPA （C2H5）2N （CH2）3NH2 分子量130 活泼氢当量65 低粘度透明液体每100份标准树脂用4-8份固化：60-70℃4小时。
性能：适用期50克25℃4小时，热变形温78-94℃，抗压强度920-1050kg/cm2，抗拉强度480-640kg/cm2，冲击强度 0.2尺-磅/寸洛氏硬度90-98。
介电常数（50赫、23℃）3.75 功率因数（50赫、23℃）0.007 中温固化、低温性能好。
三甲基六亚甲基二胺 TMD （ H2N）2（C6H9）（CH3）3无色液体冷固化，适用期长，毒性小。
每100份标准树脂用21份固化：80℃1小时+150℃2小时。
性能：适用期400克25℃50分钟或50℃10分钟，马丁耐热92℃，抗弯强度1150kg/cm2，冲击强度 20Kg-cm/cm2 tg δ 0.0009(23℃，100C/S）表面电阻5.4x1011Ω（300V）体积电阻9x1015Ω.cm（300V）中温固化、低温性能好。
二已基三胺 H2N（CH2）6 NH（CH2）6NH2已二胺改性物 AMINE248 分子式不详透明液体粘度25℃1000-3000cps 每100份标准树脂用4-8份常温-100℃固化。
毒性较小、柔性好。
已二胺加合物 CH-2、L2505 分子式不详胺值160-210 低粘度透明液体每100份标准树脂用65份CH3 胺值400-500 低粘度透明液体每100份标准树脂用60份已二胺 HDA H2N（CH2）6NH2 分子量116 活泼氢当量29 无色片状结晶熔点42℃每100份标准树脂用12-15份毒性大，能常温固化但不好。
适用期较短。
三甲基已二胺分子量158 每100份标准树脂用20-25份固化：20℃2小时+100℃30分钟或20℃7天。
性能：适用期50克25℃45分钟，热变形温度105℃，抗弯强度1150kg/cm2，抗拉强度650kg/cm2，伸长率4.4%，冲击强度 0.4尺-磅/寸。
介电常数（50赫、23℃）4.0 功率因数（50赫、23℃）0.001 体积电阻9x1015 Ω-cm二乙胺 DEA HN（C2H5）2 分子量73 活泼氢当量73 无色液体每100份标准树脂用12份具有固化和催化两个反应。
聚醚二胺 H2N（CH2）nO（CH2CH2O）mNH2二、脂环多元胺型固化剂二氨甲基环已烷 1,3 BAC C260 （ H2NCH2）2C6H8 棕色液体每100份标准树脂用18份该环状多元胺在常温下不能完全固化，需进行后固化80-150℃，得HDT达150℃左右。
常需加促进剂：叔胺、亚磷酸三苯酯、水杨酸、甲酚等。
孟烷二胺 MDA （CH3）（H2N）C6H8 C（CH3）2NH2 分子量169 活泼氢当量42.2 浅黄色液体每100份标准树脂用6-22份加温固化 80-130℃ 2小时-30分钟适用期50克25℃长8-16小时。
热变形温度148-158℃抗弯强度1050-1190kg/cm2，抗压强度710kg/cm2，抗拉强度610kg/cm2，伸长率2.9%，冲击强度 0.4尺-磅/寸洛氏硬度105。
粘度低、适用期长。
加热迅速固化，毒性小。
氨乙基呱嗪 AEP H2NC2H4N2C4H9 分子量129 活泼氢当量43 无色液体每100份标准树脂用13-23份常温-200℃固化 3天-30分钟适用期50克25℃30分钟，热变形温度100-120℃抗压强度590kg/cm2，抗拉强度610kg/cm2，伸长率8.8%，冲击强度 1-1.2尺-磅/寸洛氏硬度95-105。
可常温固化、放热量大、适用期短。
耐冲击性好六氢吡啶 HHP NC5H11 分子量85 活泼氢当量85 无色液体每100份标准树脂用5-7份异佛尔酮二胺 IPDA （CH3）2 C6H3（CH3）（CH2NH2）分子量169 活泼氢当量42.2 无色液体每100份标准树脂用24份固化80℃4小时+150℃4小时、常温24小时。
性能：适用期400克25℃75分钟或50℃10-15分钟，马丁耐热135℃，(热变形温度149℃) 抗弯强度1250kg/cm2，冲击强度 17Kg-cm/cm2 抗张强度730 kg/cm2，断裂伸长3.6 tg δ 0. 002(25℃，100C/S）表面电阻大於1012Ω（1000V）体积电阻大於1016Ω.cm（1000V）介电常数（50赫23℃）3.78 功率因数（50赫23℃）0.002 中温固化、低温性能好。
二氨基环已烷 DAHM （NH2）2 C6H4 分子量112 无色液体活泼氢当量28 每100份标准树脂用14-16份固化常温7天、70℃、2小时。
二氨甲基环已基甲烷 DAMHM C-260 [（NH2）（CH3）C6H4 ]2CH2 分子量232 活泼氢当量58 无色液体每100份标准树脂用33份固化80℃2小时+150℃2小时热变形温度130-150℃抗弯强度1070kg/cm2，抗张强度770 kg/cm2，介电常数（50赫23℃）4.0 功率因数（50赫23℃）0.005 体积电阻大於2x1016Ω.cm二氨基环已基甲烷 DACHM [（NH2）C6H4 ]2CH2 分子量206 活泼氢当量51.5 熔点40℃每100份标准树脂用30份固化60℃3小时+150℃2小时。
三、芳香胺类型固化剂间苯二胺 m-PDA MPD （NH2）2C6H4 分子量107 活泼氢当量26.7 白色结晶（黑色固体？）熔点62℃每100份标准树脂用14-16份固化60℃2小时 +150℃2小时适用期50 0克50℃2.5小时热变形温度150℃抗弯强度1050kg/cm2，抗压强度710kg/cm2，抗拉强度540kg/cm2，伸长率3.0%，冲击强度 0.2-0.3尺-磅/寸洛氏硬度108。
介电常数（5 0赫23℃）3.3 功率因数（50赫23℃）0.007 耐热、耐腐蚀性优，电性能好,毒性小。
因是固体，使用不方便，与树脂加热混合时需注意防止凝胶。
间苯二甲胺 MXDA （NH2CH2）C6H4 分子量135 活泼氢当量33.2 无色液体每100份标准树脂用16-18份固化常温24小时+70℃ 1小时或常温4天。
适用期100克25℃50分钟热变形温度130-150℃抗弯强度1200kg/cm2，抗压强度1030kg/cm2，抗拉强度720kg/c m2，伸长率6.7%，介电常数（50赫23℃）4.0 功率因数（50赫23℃）0.005 体积电阻大於2x1016Ω.cm可常温固化耐热、耐腐蚀性优，电性能好,毒性小。
固化温度低、粘度低、毒性小，适用期长、耐溶剂性好。
它易吸收空气中的二氧化碳是造成制品气泡的原因。
二氨基二苯基甲烷 DDM HT-972 DEH-50 [（NH2）（CH3）C6H4 ]2CH2 分子量196 活泼氢当量49 白色结晶长期暴露在日光下呈褐色熔点89℃每100份标准树脂用25-30份固化60℃2小时 +150℃2小时。
适用期500克50℃3小时热变形温度145-150℃抗弯强度1190kg/cm2，抗压强度710kg/cm2，抗拉强度550kg/cm2，伸长率4.4%，冲击强度 0. 3-0.5尺-磅/寸洛氏硬度106。
介电常数（50赫23℃）4.4 功率因数（50赫23℃）0.004 体积电阻大於1015Ω.cm耐热、耐腐蚀性优，电性能好,毒性小。
耐热、机械强度高。
因是固体，使用不方便，与树脂加热混合时需注意防止凝胶。
二氨基二苯基砜 DDS HT-976 [（NH2）C6H4 ]2SO2 分子量248 活泼氢当量62 熔点17 5℃每100份标准树脂用35-40份固化130-150℃ 3天-2小时。
适用期500克130℃1. 5小时通常以BF3-胺络合物为促进剂（用量为0.5-2%) 热变形温度175-190℃抗弯强度1 220kg/cm2，抗压强度710kg/cm2，抗拉强度580kg/cm2，伸长率3.3%，冲击强度 0. 3-0.5尺-磅/寸洛氏硬度110。
