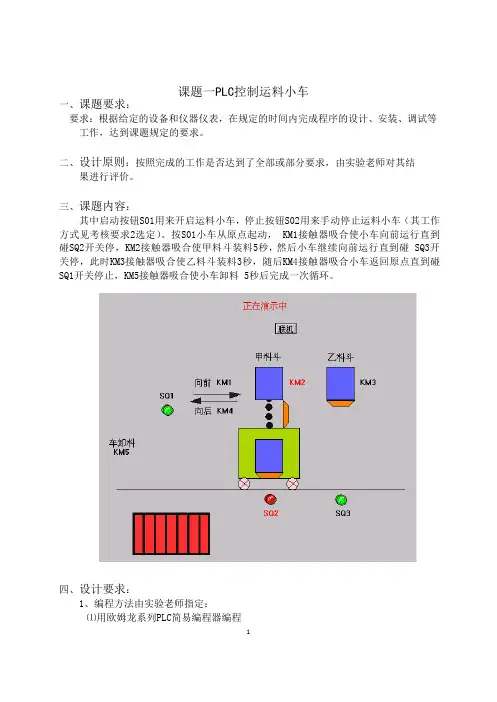

课题一PLC控制运料小车一、课题要求：要求：根据给定的设备和仪器仪表，在规定的时间内完成程序的设计、安装、调试等工作，达到课题规定的要求。

二、设计原则：按照完成的工作是否达到了全部或部分要求，由实验老师对其结果进行评价。

三、课题内容：其中启动按钮S01用来开启运料小车，停止按钮S02用来手动停止运料小车（其工作方式见考核要求2选定）。

按S01小车从原点起动， KM1接触器吸合使小车向前运行直到碰SQ2开关停，KM2接触器吸合使甲料斗装料5秒，然后小车继续向前运行直到碰 SQ3开关停，此时KM3接触器吸合使乙料斗装料3秒，随后KM4接触器吸合小车返回原点直到碰SQ1开关停止，KM5接触器吸合使小车卸料 5秒后完成一次循环。

四、设计要求：1、编程方法由实验老师指定：⑴用欧姆龙系列PLC简易编程器编程1⑵用计算机软件编程2、工作方式：A．小车连续循环与单次循环可按S07自锁按钮进行选择，当S07为“0”时小车连续循环，当S07为“1”时小车单次循环；B．小车连续循环，按停止按钮S02小车完成当前运行环节后，立即返回原点，直到碰SQ1开关立即停止；当再按启动按钮S01小车重新运行；C．连续作3次循环后自动停止，中途按停止按钮S02则小车完成一次循环后才能停止；3、按工艺要求画出控制流程图；4、写出梯形图程序或语句程序；5、用欧姆龙系列PLC简易编程器或计算机软件进行程序输入；6、在考核箱上接线，用电脑软件模拟仿真进行调试。

五、输入输出端口配置：六、问题：小车工作方式设定：A．小车连续循环与单次循环可按S07自锁按钮进行选择，当S07为“0”时小车连续循环，当S07为“1”时小车单次循环；B．小车连续循环，按停止按钮S02小车完成当前运行环节后，立即返回原点，直到碰SQ1开关立即停止；当再按启动按钮S01小车重新运行；C．连续作3次循环后自动停止，中途按停止按钮S02小车完成一次循环后才能停止。

1、按工艺要求画出控制流程图：2、写出梯形图程序或语句程序3、用欧姆龙系列PLC简易编程器或计算机软件进行程序输入及调试。

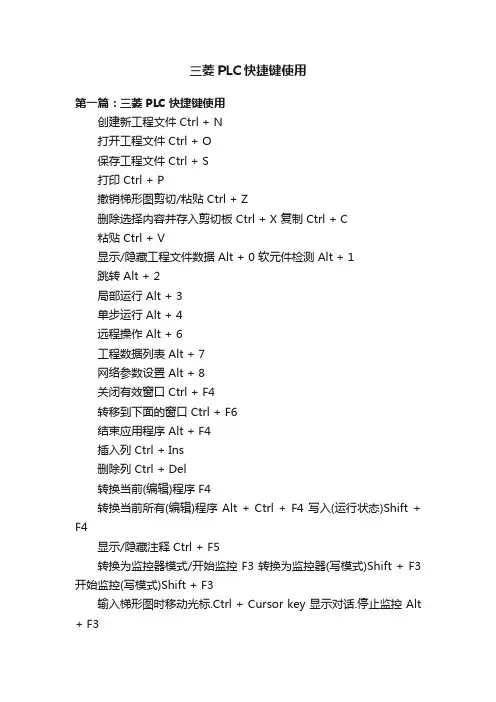

三菱PLC快捷键使用第一篇：三菱PLC快捷键使用创建新工程文件 Ctrl + N打开工程文件 Ctrl + O保存工程文件 Ctrl + S打印 Ctrl + P撤销梯形图剪切/粘贴 Ctrl + Z删除选择内容并存入剪切板 Ctrl + X 复制 Ctrl + C粘贴 Ctrl + V显示/隐藏工程文件数据 Alt + 0 软元件检测 Alt + 1跳转 Alt + 2局部运行 Alt + 3单步运行 Alt + 4远程操作 Alt + 6工程数据列表 Alt + 7网络参数设置 Alt + 8关闭有效窗口 Ctrl + F4转移到下面的窗口 Ctrl + F6结束应用程序 Alt + F4插入列 Ctrl + Ins删除列 Ctrl + Del转换当前(编辑)程序 F4转换当前所有(编辑)程序 Alt + Ctrl + F4 写入(运行状态)Shift + F4显示/隐藏注释 Ctrl + F5转换为监控器模式/开始监控 F3 转换为监控器(写模式)Shift + F3 开始监控(写模式)Shift + F3输入梯形图时移动光标.Ctrl + Cursor key 显示对话.停止监控 Alt + F3插入行 Shift + Ins删除行 Shift + Del写模式 F2读模式 Shift + F2显示/隐藏说明 Ctrl + F7显示/隐藏注释 Ctrl + F8显示/隐藏机型 Alt + Ctrl + F6开始监控.Ctrl + F3停止监控.Alt + Ctrl + F3梯形图和指令表之间转换 Alt + F1 查找触点或继电器线圈 Alt + Ctrl + F7SFC和梯形图转换 Ctrl + J插入行 Shift + Ins删除行 Shift + Del插入列 Ctrl + Ins删除列 Ctrl + Del转换到写模式 F2转换到读模式 Shift + F2转换为监控器模式/开始监控 F3转换为监控器(写模式)Shift + F3开始监控(写模式)Shift + F3停止监控 Alt + F3开始监控所有窗口.Ctrl + F3停止监控所有窗口.Alt + Ctrl + F3转换当前编辑模块 F4显示/隐藏机型名 Alt + Ctrl + F6转换当前所有编辑程序 Alt + Ctrl + F4显示/隐藏注释 Ctrl + F5移动 SFC 光标 Ctrl + Cursor key查找触点或线圈 Alt + Ctrl + F7程序表示(MELSAP-L)Alt + Ctrl + F8 SFC(符号)(操作)内容快捷键(操作)---------------------------单步 F5 块开始步(有END检查)F6块开始步(没有END检查)Shift + F6 跳转 F8END 步 F7Dummy 步 Shift + F5传输 F5选择分支 F6同时分支 F7选择集中 F8同时集中 F9垂直线 Shift + F9变换属性为通常 Ctrl + 1改变属性以储存线圈 Ctrl + 2改变属性以储存操作 Ctrl + 3(没有传输检查)改变属性以储存操作 Ctrl + 4(有传输检查)改变属性以重新复位 Ctrl + 5垂直线(编辑线)Alt + F5选择分支(编辑线)Alt + F7同时分支(编辑线)Alt + F8选择集中(编辑线)Alt + F9同时集中(编辑线)Alt + F10删除行 Ctrl + F9块暂停 F5步暂停 F6块运行 F8步运行 F7单步运行 F9运行所有块 F10强制块停止 Shift + F8强制步停止 Shift + F7强制复位停止 Shift + F9ST编辑画面(操作)内容快捷键(操作)---------------------------移动到先头行 Ctrl + Home 移动到最后行 Ctrl + End选择全部文本 Ctrl + A重做撤消的处理 Ctrl + Y被指定行里定位 Ctrl + J进行查找内容 Ctrl + F查找时的下候补查找 F5查找时的上候补查找 Shift + F5进行文字列替换 Ctrl + H进行书签的设定/解除 Ctrl + F7进行书签的下候补查找 F7进行书签的上候补查找 Shift + F7转换编辑中的程序 F4转换编辑中的全部的程序 Alt + Ctrl + F4RUN中进行加注 Shift + F4开始全部窗口的临控 Ctrl + F3停止全部窗口的临控 Alt + Ctrl + F3开始临控 F3停止临控 Alt + F3显示标签选择画面 F11显示函数选择对话框 Shift + F11切换被ST的窗口上下,左右拆分的窗口 Shift + Tab第二篇：三菱PLC使用简易手册三菱PLC程序操作说明1.将编程电缆连接到电脑与PLC，打开已编写好的程序，在最上方“监视/写入”模式{放大镜与铅笔}图标，此模式下可以修改程序；其旁边放大镜图标为“监视模式”，此模式下可以查看程序但无法修改程序。

用三菱PLC-FX2N与F940变频器设计一个带PID控制的恒压供水系统控制要求:(1)有两台水泵，按设计要求一台运行，一台备用,自动运行时泵运行累计100小时轮换一次,手动时不切换.（2）两台水泵分别由m1、m2电动机拖动，电动机同步转速为3000转/min，由km1、km2控制. （3）切换后起动和停电后起动须5s报警，运行异常可自动切换到备用泵,并报警。

（4）采用plc的pid调节指令。

（5）变频器（使用三菱fr—a540）采用plc的特殊功能单元fx0n-3a的模拟输出，调节电动机的转速. （6）水压在0~10kg可调，通过触摸屏（使用三菱f940）输入调节。

（7）触摸屏可以显示设定水压、实际水压、水泵的运行时间、转速、报警信号等.（8)变频器的其余参数自行设定。

软件设计：1．fx2n—48mrplc 的i/o分配：根据控制要求及i/o分配，其系统接线图如图所示.plc输入，x1:1号泵水流开关;x2：2号泵水流开关;x3：过压保护。

plc输出，y1：km1；y2：km2;y4：报警器;10：变频器stf.2．触摸屏画面设:根据控制要求及i/o分配，制作触摸屏画面。

触摸屏输入：m500：自动起动。

m100：手动1号泵。

m101:手动2号泵。

m102：停止。

m103：运行时间复位。

m104:清除报警。

d300：水压设定。

触摸屏输出：y0:1号泵运行指示。

y1:2号泵运行指示。

t20：1号泵故障.t21:2号泵故障。

d101：当前水压。

d502：泵累计运行的时间。

d102：电动机的转速。

3。

plc的程序：根据控制要求，画出fx2n-48mr的程序梯形图、plc程序如下图所示.此主题相关图片如下，点击图片看大图：plc的程序简述：plc得电后，通过程序把模块中的摸拟量压力信号转化成压力数字量(d160)，将压力的数据寄存器d160的值除以25以校正压力的实际值（由特殊功能模拟模块fx0n—3a的资料可知：因0—10kg对应的是数值是0-250，所以压力与数值的关系是1：25)。

第4章可编程控制器梯形图程序设计方法教学目的：1.、熟练掌握可编程序控制器梯形图2、熟练掌握可编程控制器继电-接触器控制与可编程控制转换3、掌握可编程控制器梯形图的经验设计法教学重点：掌握可编程控制器梯形图的经验设计法教学难点：用可编程控制器梯形图的经验设计法设计程序参考课时：讲课8课时实验2课时说明：适当地增加与现代工业自动化有关联的事例第一讲：可编程控制器由于其应用方便，可靠性高，在各个行业，各个领域大量地应用着不同类型的可编程控制器。

如何用可编程序控制器完成实际控制系统的应用设计，是每个从事电气自动化控制技术人员所面临的实际问题。

在此，我们根据现学PLC的有关知识和可编程序控制器的工作特点和以往的经验。

通过实例，提出PLC控制系统经验设计的基本原则和一般的设计步骤，以及实际应用时的注意事项。

一. 可编程控制器梯形图可编程控制器梯形图中的某些元件沿用了继电器这一名称，如输入继电器、输出继电器、内部辅助继电器等，但它们不是真实的物理继电器（即硬件继电器），而是在软件中使用的编程元件。

每一编程元件与可编程控制器存储器中元件映像寄存器的一个存储单元相对应。

该存储单元如果为“1”状态，则表示梯形图中对应编程元件的线圈“通电”，其对应的动合触电接通，动断触点断开，称这种状态是该编程元件的“1”状态，或该编程元件ON（接通）。

如果该存储单元为“O”状态，对应的编程元件的线圈和触点的状态与上述相反，称该编程元件为“O”状态，或该编程元件OFF（断开）。

梯形图两侧的垂直公共线称为公共母线（bus bar）。

在编制中应按自上而下，从左到右的方式编。

同时应注意如下几点：1、注意适当的编程顺序可减少程序步。

1) 串联触点多的电路应尽量放在上部，例图4-1。

图4-1 梯形图2) 并联触点多的电路应尽量靠近母线，例图4-2。

图4-2 梯形图3) 在垂直方向的线上不能有触点，否则形成不能编程电路，需经过重新安排，如图4-3为重新安排不能编程电路。

PLC编程实例之六台电动机顺序启动，逆序停止用按钮控制6台电动机的启动停止。

当按下启动按钮SB1时，启动信号灯（Y0) 亮，而后每隔5s顺序启动一台电动机，直到6台电动机全部启动，启动信号灯灭.当按下停止信号SB2时，停止信号灯（Y7)亮之后，每隔3s逆序停止一台电动机，直到6台电动机全部停止后，停止信号灯灭.如果在启动过程中按下停止按钮，则每隔3s逆序依次停止已经启动的电动机，按急停按钮SB3，则全部电动机立即停止。

控制方案设计1.输入/输出元件及控制功能如表20-1所示，介绍了实例20中用到的输入/输出元件及控制功能。

2.电路设计6台电动机顺序启动，逆序停止PLC接线图和梯形图如图20-1所示。

3. 控制原理启动时按下启动按钮X0，则Y0得电自锁，启动报警信号灯亮。

同时定时器T0得电延时，延时5s ，T0常开接点闭合一个扫描周期，执行一次左移，将Y0的1左移到Y1，Y1＝1，第一台电动机启动。

T0常闭接点断开一个扫描周期，T0重新开始延时，T0每隔5s 发一个脉冲执行一次左移，使Y1~Y6依次得电，即每隔5s 启动一台电动机，当Y6＝1，最后一台电动机启动后，Y6常闭接点断开Y0和T0线圈，启动报警信号灯HL1灭，启动过程结束。

按下停止按钮X1，Y7得电自锁，停止报警信号灯亮。

定时器T1得电延时，X1上升沿接点执行一次右移，将Y0的0左移到Y6，Y6＝0，第六台电动机立即停止。

T1每隔3s 发一个脉冲执行一次右移，使Y6~Y1依次失电，即每隔3s 停止一台电动机。

当Y1＝1，最后一台电动机停止后，Y1常闭接点断开Y7和T1线圈，停止报警信号灯HL2灭，停止过程结束。

如果在启动过程中按下停止按钮XI,则XI 常闭接点断开Y0线圈，Y0=O,接通停止信号，同时进行一次右移，逆序停止一台电动机，TI 每隔3s 发一个脉冲执行一次右移，逆序依次停止己经启动的电动机。

按下急停按钮X2, Y0〜Y6全部复位，所有电动机全部立即停止。

一顺控指令1 触点指令00 LD 逻辑操作开始01 LDI 逻辑非操作开始02 AND 逻辑乘03 ANI 逻辑乘非04 OR 逻辑加05 ORI 逻辑加非2 连接指令06 ANB AND逻辑块与07 ORB OR逻辑块或08 MPS 存储操作结果09 MRD 从MPS读取操作结果10 MPP 从MPS读取操作结果并清除结果3 输出指令11 OUT 软元件输出12 SET 软元件置位13 RST 软元件复位14 PLS 在输入信号的上升沿15 PLF 在输入信号的下降沿16 CHK 软元件输出翻转4 移位指令17 SFT 元件移1位18 SFTP 元件移1位5 主控指令19 MC 主控开始20 MCR 主控复位6 结束指令21 FEND 结束主程序22 END 总的程序末尾，返回第0步7 其它指令23 STOP 停止24 NOP 空操作二基本指令1 比较指令16位数据比较25 LD= 当S1=S2, 接通，当S1≠S2, 断开26 AND=27 OR=28 LD<> 当S1≠S2, 接通，当S1=S2, 断开29 AND<>30 OR<>31 LD> 当S1>S2, 接通，当S1≤S2, 断开32 AND>33 OR>34 LD<= 当S1≤S2, 接通，当S1>S2, 断开35 AND<=36 OR<=37 LD< 当S1<S2, 接通，当S1≥S2, 断开38 AND<39 OR<40 LD>= 当S1≥S2, 接通，当S1<S2, 断开41 AND>=42 OR>=32位数据比较43 LDD= 当(S1+1,S1)=(S2+1,S2), 接通44 ANDD=45 ORD=46 LDD<> 当(S1+1,S1)≠(S2+1,S2),接通47 ANDD<>48 ORD<>49 LDD> 当(S1+1,S1)>(S2+1,S2), 接通50 ANDD>51 ORD>52 LDD<= 当(S1+1,S1)≤(S2+1,S2),接通53 ANDD<=54 ORD<=55 LDD< 当(S1+1,S1)<(S2+1,S2), 接通56 ANDD<57 ORD<58 LDD>= 当(S1+1,S1)≥(S2+1,S2),接通59 ANDD>=60 ORD>=2 算术运算指令二进制16位加/减61 + (D)+(S)→(D)62 +P63 + (S1)+(S2)→(D)64 +P65 - (D)-(S)→(D)66 -P67 - (S1)-(S2)→(D)68 -P二进制32位加/减69 D+ (D+1,D)+(S+1,S)→(D+1,D)70 D+P71 D+ (S1+1,S1)+(S2+1,S2)→(D+1,D)72 D+P73 D- (D+1,D)-(S+1,S)→(D+1,D)74 D-P75 D- (S1+1,S1)-(S2+1,S2)→(D+1,D)76 D-P77 * (S1)×(S2)→(D+1,D)78 *P79 / (S1)/(S2)→商(D), 余数(D+1)80 /P81 D* (S1+1,S1)×(S2+1,S2)→(D+3,D+2,D+1,D)82 D*P83 D/ (S1+1,S1)/(S2+1,S2)→商(D+1,D),余数(D+3,D+2)84 D/P85 B+ (D)+(S)→(D)86 B+P87 B+ (S1)+(S2)→(D)88 B+P89 B- (D)-(S)→(D)90 B-P91 B- (S1)-(S2)→(D)92 B-P93 DB+ (D+1,D)+(S+1,S) →(D+1,D)94 DB+P95 DB+ (S1+1,S1)+(S2+1,S2)→(D+1,D)96 DB+P97 DB- (D+1,D)-(S+1,S)→(D+1,D)98 DB-P99 DB- (S1+1,S1)-(S2+1,S2)→(D+1,D) 100 DB-P101 B* (S1)×(S2)→(D+1,D)102 B*P103 B/ (S1)/(S2)→商(D),余数(D+1) 104 B/P105 DB* (S1+1,S1)×(S2+1,S2)→(D+3,D+2,D+1,D)106 DB*P107 DB/ (S1+1,S1)/(S2+1,S2)→商(D+1,D),余数(D+3,D+2) 108 DB/P109 INC (D)+1→(D)110 INCP111 DINC (D+1,D)+1→(D+1,D) 112 DINCP113 DEC (D)-1→(D)114 DECP115 DDEC (D+1,D)-1→(D+1,D) 116 DDECP3 BCD—二进制转换117 BCD (S)→(D)BCD转换118 BCDP119 DBCD (S+1,S)→(D+1,D) 120 DBCDP121 BIN (S)→(D)二进制转换122 BINP123 DBIN (S+1,S)→(D+1,D) 124 DBINP4 数据传送指令125 MOV (S)→(D)126 MOVP127 DMOV (S+1,S)→(D+1,D)128 DMOVP129 CML (S)→(D)130 CMLP131 DCML (S+1,S)→(D+1,D)132 DCML133 DCMLP134 BMOV (S)→(D)n个135 BMOVP136 FMOV (S)→(D)n个137 FMOVP138 XCH (D1)←→(D2)139 XCHP140 DXCH (D1+1,D1)←→(D2+1,D2)141 DXCHP5 程序分支指令142 CJ 条件满足，跳转到P**处143 SCJ 条件满足后紧接的扫描周期, 跳转到P**处144 JMP 无条件跳转到P**处145 CALL 执行P**处子程序146 CALLP147 RET 从子程序返回148 EI 允许中断149 DI 禁止中断150 IRET 从中断程序返回151 SUB 执行n指定的程序152 SUBP6 程序切换指令153 CHG 在主副程序间切换7 刷新指令154 COM 执行通讯刷新155 EI 允许通讯刷新156 DI 禁止通讯刷新157 SEG 对应软元件的刷新，仅执行1个扫描周期，M90 52 ON时有效三应用指令1 逻辑运算指令158 WAND (D) AND (S)→(D)159 WANDP160 WAND (S1) AND (S2)→(D)161 WANDP162 DAND (D+1,D) AND (S+1,S)→(D+1,D) 163 DANDP164 WOR (D) OR (S)→(D)165 WORP166 WOR (S1) OR (S2)→(D)167 WORP168 DOR (D+1,D) OR (S+1,S)→(D+1,D) 169 DORP170 WXOR (D) XOR (S)→(D)异或171 WXORP172 WXOR (S1) XOR (S2)→(D)173 WXORP174 DXOR (D+1,D) XOR (S+1,S)→(D+1,D) 175 DXORP176 WXNR (D) XOR (S)→(D)177 WXNRP178 WXNR (S1) XOR (S2)→(D)179 WXNRP180 DXNR (D+1,D) XOR (S+1,S)→(D+1,D) 181 DXNRP182 NEG 0-(D)→(D)补码183 NEGP2 旋转指令184 ROR n位右转185 RORP186 RCR n位右转(带进位) 187 RCRP188 ROL n位左转189 ROLP190 RCL n位左转(带进位) 191 RCLP192 DROR n位右转193 DRORP194 DRCR n位右转(带进位) 195 DRCRP196 DROL n位左转197 DROLP198 DRCL n位左转(带进位) 199 DRCLP3 移位指令200 SFR n位右移201 SFRP202 SFL n位左移203 SFLP204 BSFR 1位右移205 BSFRP206 BSFL 1位左移207 BSFLP208 DSFR 1位右移209 DSFRP210 DSFL 1位左移211 DSFLP4 数据处理指令212 SER 数据搜索213 SERP214 SUM 位检查215 SUMP216 DSUM217 DSUMP218 DECO 译码编码219 DECOP220 ENCO221 ENCOP222 SEG 7段编码223 BSET 对字中n位置位224 BSETP225 BRST 对字中n位复位226 BRSTP227 DIS 组合分离228 DISP229 UNI230 UNIP231 ASC ASCII转化5 先进先出指令232 FIFW FIFO写233 FIFWP234 FIFR FIFO读235 FIFRP6 内存缓冲区存取指令236 FROM 从特殊功能模块读取数据237 FROMP238 DFRO239 DFROP240 TO 向特殊功能模块写数据241 TOP242 DTO243 FROM 从远程I/O站读数据244 FROMP245 DFRO246 DFROP247 TO 向远程站写数据248 TOP249 DTO250 DTOP7 FOR/NEXT指令251 FOR 重复n次252 NEXT8 本地站、远程I/O站存取指令253 LRDP 从本地站读数据254 LWTP 向本地站写数据255 RFRP 从远程特殊功能模块读数据256 RTOP 向远程特殊功能模块写数据9 显示指令257 PR 从指定的8点字软元件输出16个字符的ASCII码258 PR 顺序向输出模块输出ASCII 码, 直到结束符NUL(00H)259 PRC 将字软元件的注释转换成ASCII码，并输出260 LED 将指定的8点字软元件显示16个字符的ASCII码261 LEDA 显示指定的英文数字字符262 LEDB263 LEDC 显示软元件S的注释264 LEDR 显示复位10 其它指令265 WDT WDT复位266 WDTP267 CHK 故障检测268 SLT 按参数设定的条件,数据被锁定269 SLTR 状态锁存复位，且执行SLT 270 STRA 按参数设定的条件,采样数据存入271 STRAR 采样跟踪复位，且允许执行272 STC 进位标志(M9012)ON273 CLC 进位标志(M9012)OFF274 DUTY 用户定义时钟11 伺服指令275 DSFRP 请求启动伺服程序276 PSFLP 数据修改特殊继电器和特殊寄存器一特殊继电器M清单M9000 熔丝断M9002 I/O组件校验出错M9004 MINI网通讯出错M9005 AC电源掉电检测M9006 电池电压低M9007 电池电压低锁存M9008 自诊断出错M9009 信号报警器检测M9010 运算出错标志M9011 运算出错标志锁存M9012 进位标志M9016 数据存储区清零标志M9017 数据存储区清零标志M9018 数据通讯监控切换M9020 0号用户定时时钟M9021 1号用户定时时钟M9022 2号用户定时时钟M9023 3号用户定时时钟M9024 4号用户定时时钟M9025 时钟数据设置请求M9026 时钟数据出错M9027 时钟数据显示M9028 时钟数据读请求M9030 0.1秒时钟M9031 0.2秒时钟M9032 1秒时钟M9033 2秒时钟M9034 1分钟时钟M9036 常开M9037 常闭M9038 RUN后第一个扫描周期ONM9039 运行标志M9040 暂停PAUSE允许线圈M9041 PAUSE状态触点M9042 停止状态触点M9043 采样跟踪完成M9044 采样跟踪M9046 采样跟踪M9047 采样跟踪准备M9048 RUN LED闪烁标志M9049 切换输出字符数目M9050 存放操作结果的存储区交换触点M9051 CHG指令执行禁止M9052 SEG指令切换M9053 EI/DI指令切换M9054 单步运行标志M9055 状态锁存完成标志M9056 主程序P, I设置请求M9057 副程序P, I设置程序M9060 副程序2P, I设置程序M9061 副程序3P, I设置程序M9060 远程终端出错M9061 通讯出错M9065 分离传送状态M9066 传送处理切换M9067 I/O组件出错检测M9068 测试模式M9069 线路故障时的输出M9073 WDT出错标志M9074 PCPU准备完成标志M9075 测试模式标志M9076 外部急停输入标志M9077 手动脉冲发生器轴设置错误标志M9078 测试模式请求出错标志M9079 伺复程序设置出错标志M9081 对远程模块的通讯请求M9082 最终站数不一致M9084 出错检测M9086 运行标志BASIC程序M9087 暂停(PAUSE)标志M9091 操作运行出错细节标志M9091 微机子程序调用出错标志M9092 双电源模块过热M9093 双工电源模块出错M9094 I/O改变标志M9095 双工运行校验出错M9096 A3VCPU A自校出错M9097 A3VCPU B自校出错M9098 A3VCPU C自校出错M9099 A3VTU自校出错M9100 SFC程序登记M9101 SFC程序起/停M9102 SFC启动状态M9103 连续步转移有效/失效M9104 连续转移防止标志M9108 步转移监控定时器起始(对应D9108) M9109 步转移监控定时器起始(对应D9109)M9110 步转移监控定时器起始(对应D9110)M9111 步转移监控定时器起始(对应D9111)M9112 步转移监控定时器起始(对应D9112)M9113 步转移监控定时器起始(对应D9113)M9114 步转移监控定时器起始(对应D9114)M9180 激活步采样跟踪完成标志M9181 激活步采样跟踪执行标志M9182 激活步采样跟踪有效M9196 在块停止时控制输出M9197~9198 保险丝熔断，I/O校核出错显示切换二特殊寄存器D9000 保险丝断D9001 保险丝断D9002 I/O组件校验出错D9003 SUM指令检测位数D9004 MINI网主通讯组件出错D9005 AC掉电计数D9006 电池不足D9008 自诊断出错D9009 信号报警器检测D9010 出错步D9011 出错步D9014 I/O控制模式D9015 CPU运行状态D9016 ROM/RAM设置D9017 最小扫描时间D9018 当前扫描时间D9019 最大扫描时间D9020 恒定扫描D9021 扫描时间D9022 1秒计数器D9025 时钟数据(年，月)D9026 时钟数据(日，时)D9027 时钟数据(分，秒)D9028 时钟数据(星期)D9021~D9034 远程终端组件参数设置D9035 远程I/O组件的通讯属性D9035 扩展文件寄存器D9036 总的站数D9036~9037 供指定扩展文件寄存器软件地址D9038~9039 LED显示优先级D9044 采样跟踪D9050 SFC程序出错代码D9051 出错块D9052 出错步D9053 转移出错D9054 出错顺控步D9055 状态锁存步序号D9061 通讯出错代码D9072 PC通讯检测D9081 对远程终端模块的已执行的通讯请求数D9082 最后的站号D9090 微机子程序输入数据区首软元件号D9091 指令出错D9094 待更换的I/O组件的首地址D9095 A3VTS系统和A3VCPU的运行状态D9096 A3VCPU A自检出错D9097 A3VCPU B自检出错D9098 A3VCPU C自检出错D9099 A3VTU 自检测出错D9100~D9107 断保险丝的组件D9100 保险丝熔断的组件D9108~D9114 步转移监控定时器设置D9116~D9123 I/O组件校验出错D9124 信号器报警数量检测D9125~D9132 信号报警器地址号D9133~D9140 远程终端卡信息D9141~D9172 通讯重发次数D9173 模式设置D9174 设置重发次数D9175 线缆出错模块出错代码D9180~9193远程终端模块出错代码D9180 轴1和轴2的限位开关输出状态存储区D9181 轴3和轴4的限位开关输出状态存储区D9182 轴5和轴6的限位开关输出状态存储区D9183 轴7和轴8的限位开关输出状态存储区D9184 CPU出错的原因D9185 伺服放大器接线数据D9187 手动脉冲发生器轴设置出错D9188 在TEST模式下启动轴号请求出错D9189 出错程序号D9190 数据设置出错D9191 伺服放大器类型D9196~9199 故障站检测D9200 LRDP处理结果D9201 LWTP处理结果D9204 通讯状态D9205 执行回送的站D9206 执行回送的站D9207 通讯扫描时间(最大值)D9208 通讯扫描时间(最小值)D9209 通讯扫描时间(当前值)D9210 重发次数D9211 环路切换计数D9212 就地站运行状态(1~16)D9213 就地站运行状态(17~32)D9214 就地站运行状态(33~48)D9215 就地站运行状态(49~64)D9216 就地站出错检测(1~16)D9217 就地站出错检测(17~32)D9218 就地站出错检测(33~48)D9219 就地站出错检测(49~64)D9220 就地站参数不匹配或(1~16)远程站I/O分配出错D9221 就地站参数不匹配或(17~32)远程站I/O分配出错D9222 就地站参数不匹配或(33~48)远程站I/O分配出错D9223 就地站参数不匹配或(49~64)远程站I/O分配出错D9224 主站与从站和远程I/O站之间的初始通讯(1~16) D9225 主站与从站和远程I/O站之间的初始通讯(17~32) D9226 主站与从站和远程I/O站之间的初始通讯(33~48) D9227 主站与从站和远程I/O站之间的初始通讯(49~64) D9228 就地站或远程I/O站出错(1~16)D9229 就地站或远程I/O站出错(17~32) D9230 就地站或远程I/O站出错(33~48) D9231 就地站或远程I/O站出错(49~64) D9232 就地站或远程I/O站环路出错D9233 就地站或远程I/O站环路出错D9234 就地站或远程I/O站环路出错D9235 就地站或远程I/O站环路出错D9236 就地站或远程I/O站环路出错D9237 就地站或远程I/O站环路出错D9238 就地站或远程I/O站环路出错D9239 就地站或远程I/O站环路出错D9240 检测到接收出错的次数D9243 本站站号检测D9244 从站的总数D9245 检测到的接收出错次数D9248 就地站运行状态D9249 就地站运行状态D9250 就地站运行状态D9251 就地站运行状态D9252 就地站出错检测D9253 就地站出错检测D9254 就地站出错检测D9255 就地站出错检测各种软元件一览表项目A1,A1NA1S A2,A2NA2C A2-S1A2N-S1 A3,A3NA3A A2U, A3UA4UI/O软元件点256 512 1024 2048 8192输入继电器X 0~FF 0~1FF 0~3FF 0~7FF 0~FFF输出继电器Y 0~FF 0~1FF 0~3FF 0~7FF 0~FFF辅助继电器内部继电器(1000点)M0~M999 M0~M999, M204 8~8191特殊继电器(256点)M9000~M9255锁存继电器(1048点)L1000~L2048通讯用继电器(2048点)B0~B3FF B0~BFFF定时器100ms定时器(200点)T0~T19910ms定时器(56点)T200~T255100ms记忆定时器(0点)计数器(256点)C0~C255寄存器数据寄存器(1024点)D0~D1023 D0~D6143特殊寄存器(256点)D9000~D9255通讯寄存器(1024点)W0~W3FF W0~WFFF累加器(2点)A0,A1变址寄存器(2点)Z, V Z,Z1~Z6(7点), V,V1~V6(7点) 嵌套(8点)N0~ N7指针(256点)P0~P255中断指针(32点)I0~I31常数十进制K (16位)-32768~+32767(32位)-2147483648 ~+2147483647十六进制H (16位)0~FFFF(32位)0~FFFFFFFF。

三菱PLC顺序启动、顺序停止控制程序编程
实例
下面介绍的是一个传送带挨次启动与停止的梯形图说明：该程序使用定时器（T）来做为延时启动与停止的掌握元件。

程序如下：元件介绍：X0为急停按钮X1、X2、X3为三个电机的热继电器X4为启动按钮X5为停止按钮Y1、Y2、Y3为电动机接触器程序说明：1、当急停及热继电器处于接通状态，M0帮助继电器得电。

2、按下启动按钮X4信号接通，Y1继电器得电。

同时T1、T2接通。

3、当T1的延时时间到后，Y2继电器得电。

4、当T2的延时时间到后，Y3继电器得电。

至此三台电动机挨次启动完成。

5、当按下停止按钮X5信号接通，M1帮助继电器得电掌握Y3继电器断开，同时接通T3、T4定时器。

6、当T3的延时时间到后，Y2继电器断开。

7、当T4的延时时间到后，Y1继电器断开。

至此三台电动机挨次停止完成。

8、当按下急停按钮或热继电器断开，三台电机同时断电。

注：程序中有处不合理之处，请各位看官留意，并试找出不合理之处。

1。
