建筑物第一级低压电源SPD的选择顾俭（铁一院乌鲁木齐勘测设计院）摘要通过分析不同结构类型的电涌保护器（SPD）所具有的特点，依据相关规范，阐述了建筑物第一级低压电源SPD的选型原则，并给出了该处SPD的电涌能量承受能力和电压保护水平的校验计算过程。

关键词电压开关型SPD 电涌能量承受能力电压保护水平1 概述雷击电磁脉冲（LEMP）是由于闪电直接击在建筑物防雷装置上，导致与防雷装置相连的导体电位升高，并且对周围环境产生电磁辐射干扰，它对电子信息设备的危害最大。

雷电流的主要泄放通道是通过共用接地极、电源线路、各类信号传输线路和进入建筑物的金属管等导体。

雷击电磁脉冲的防护措施之一，是将以上通道和建筑物内所有金属物做等电位连接，减小建筑物内各金属物与各系统之间的电位差，从而达到保护电子设备的目的。

对于不能直接连接的带电体（如电力线和通信线等设施），应采用暂态连接的办法，即采用电涌保护器（SPD）连接。

正确的设计选型是使SPD对电子信息系统进行有效防护的必要前提，尤其是建筑物第一级低压电源SPD需要泄放掉进户低压电力线路上绝大多数的雷电流，作用至关重要。

然而在实际工程中经常出现建筑物内从室外引来的低压线路上安装的第一级SPD采用限压型金属氧化物压敏电阻产品、忽略了SPD的电涌能量承受能力和电压保护水平校验计算等错误做法。

本文将依据相关规范，阐述第一级低压电源SPD的选型原则和计算过程。

2 结构类型选择按照结构类型低压电源SPD 分为3种：电压开关型、限压型、复合型。

电压开关型SPD 具有在没有电涌时有很高阻抗，当出现电涌电压时能立即转变成低阻抗的特点，主要采用放电间隙类的非线形元件；限压型SPD具有没有电涌时具有很高的阻抗，随着电涌电流和电压的增加，其阻抗连续减小的特点，主要采用金属氧化物压敏电阻类的非线形元件；复合型SPD由电压开关型元件和电压限制型元件组成SPD，可表现出电压开关型或限压型特性或两者都有的特性，这决定于所加的电压的特性。

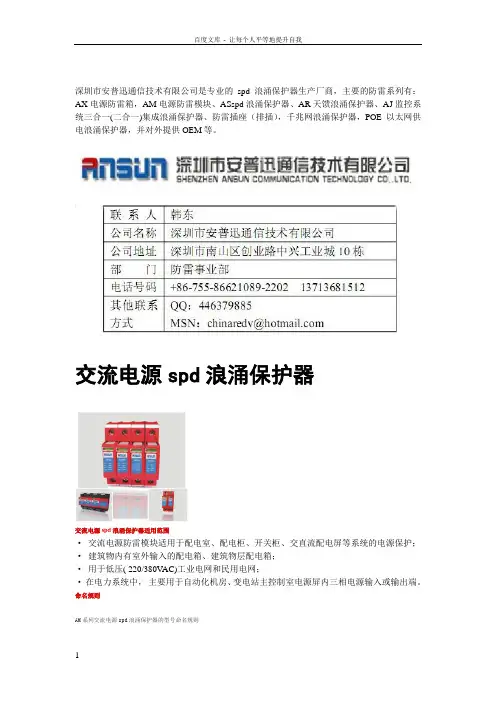

深圳市安普迅通信技术有限公司是专业的spd浪涌保护器生产厂商，主要的防雷系列有：AX电源防雷箱，AM电源防雷模块、ASspd浪涌保护器、AR天馈浪涌保护器、AJ监控系统三合一(二合一)集成浪涌保护器、防雷插座（排插），千兆网浪涌保护器，POE以太网供电浪涌保护器，并对外提供OEM等。

交流电源spd浪涌保护器交流电源spd浪涌保护器适用范围·交流电源防雷模块适用于配电室、配电柜、开关柜、交直流配电屏等系统的电源保护；·建筑物内有室外输入的配电箱、建筑物层配电箱；·用于低压( 220/380V AC)工业电网和民用电网；·在电力系统中，主要用于自动化机房、变电站主控制室电源屏内三相电源输入或输出端。

命名规则AM系列交流电源spd浪涌保护器的型号命名规则保护方式保护方式三相L1,L2,L3,N—PE三相L1,L2,L3—N,N—PE(3+1电路)单相L,N—PE；单相L—N, N—PE；(1+1电路)代号 A B C D产品性能参数及特点性能特点·通流容量大，残压低，响应时间快；·漏电流及变化率小；·采用最新热脱离技术，彻底避免火灾；·采用特殊冲击熔片，具有高可靠性；·自带远程告警干接点，便于远程监控；·具有工作故障指示，遥信告警功能；·采用温控保护电路，内置热保护，短路故障自动脱离装置；· 3+1保护模式(L-N， N-PE)，特别适合电网差的地区使用；·采用标准模块化设计，安装简单，维护方便；·核心元件采用国际知名品牌，性能优异，工作稳定可靠；·可以实现凯文接线；结构严谨，安装方便，维护简单；·工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作。

主要技术参数型号AM100A AM80B AM60C AM40D交流电源spd浪涌保护器产品原理图及尺寸图直流电源spd浪涌保护器直流电源spd浪涌保护器适用范围AM*-*型直流电源spd浪涌保护器用于防止雷电过电压和瞬态过电压对直流电源系统和用电设备造成的损坏，保护设备和使用者的安全。

建筑物第一级低压电源SPD的选择顾俭（铁一院乌鲁木齐勘测设计院）摘要通过分析不同结构类型的电涌保护器（SPD）所具有的特点，依据相关规范，阐述了建筑物第一级低压电源SPD的选型原则，并给出了该处SPD的电涌能量承受能力和电压保护水平的校验计算过程。

关键词电压开关型SPD 电涌能量承受能力电压保护水平1 概述雷击电磁脉冲（LEMP）是由于闪电直接击在建筑物防雷装置上，导致与防雷装置相连的导体电位升高，并且对周围环境产生电磁辐射干扰，它对电子信息设备的危害最大。

雷电流的主要泄放通道是通过共用接地极、电源线路、各类信号传输线路和进入建筑物的金属管等导体。

雷击电磁脉冲的防护措施之一，是将以上通道和建筑物内所有金属物做等电位连接，减小建筑物内各金属物与各系统之间的电位差，从而达到保护电子设备的目的。

对于不能直接连接的带电体（如电力线和通信线等设施），应采用暂态连接的办法，即采用电涌保护器（SPD）连接。

正确的设计选型是使SPD对电子信息系统进行有效防护的必要前提，尤其是建筑物第一级低压电源SPD需要泄放掉进户低压电力线路上绝大多数的雷电流，作用至关重要。

然而在实际工程中经常出现建筑物内从室外引来的低压线路上安装的第一级SPD采用限压型金属氧化物压敏电阻产品、忽略了SPD的电涌能量承受能力和电压保护水平校验计算等错误做法。

本文将依据相关规范，阐述第一级低压电源SPD的选型原则和计算过程。

2 结构类型选择按照结构类型低压电源SPD 分为3种：电压开关型、限压型、复合型。

电压开关型SPD 具有在没有电涌时有很高阻抗，当出现电涌电压时能立即转变成低阻抗的特点，主要采用放电间隙类的非线形元件；限压型SPD具有没有电涌时具有很高的阻抗，随着电涌电流和电压的增加，其阻抗连续减小的特点，主要采用金属氧化物压敏电阻类的非线形元件；复合型SPD由电压开关型元件和电压限制型元件组成SPD，可表现出电压开关型或限压型特性或两者都有的特性，这决定于所加的电压的特性。

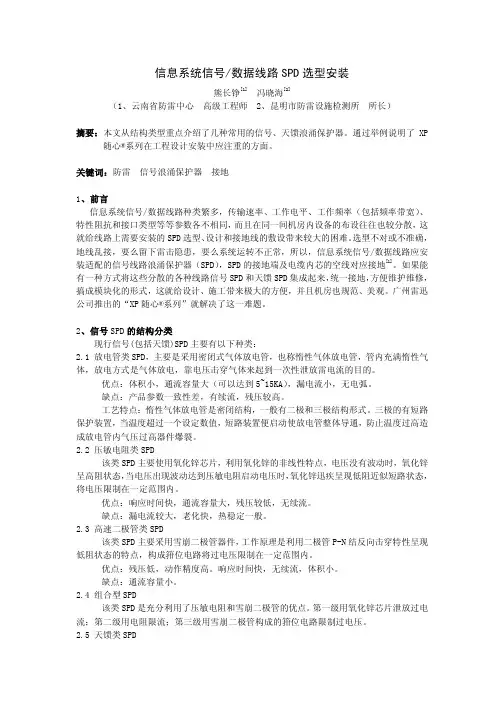

信息系统信号/数据线路SPD选型安装熊长铮[1]冯晓海[2]（1、云南省防雷中心高级工程师 2、昆明市防雷设施检测所所长）摘要：本文从结构类型重点介绍了几种常用的信号、天馈浪涌保护器。

通过举例说明了XP 随心®系列在工程设计安装中应注重的方面。

关键词：防雷信号浪涌保护器接地1、前言信息系统信号/数据线路种类繁多，传输速率、工作电平、工作频率（包括频率带宽）、特性阻抗和接口类型等等参数各不相同，而且在同一间机房内设备的布设往往也较分散，这就给线路上需要安装的SPD选型、设计和接地线的敷设带来较大的困难。

选型不对或不准确，地线乱接，要么留下雷击隐患，要么系统运转不正常，所以，信息系统信号/数据线路应安装适配的信号线路浪涌保护器（SPD），SPD的接地端及电缆内芯的空线对应接地[1]。

如果能有一种方式将这些分散的各种线路信号SPD和天馈SPD集成起来，统一接地，方便维护维修，搞成模块化的形式，这就给设计、施工带来极大的方便，并且机房也规范、美观。

广州雷迅公司推出的“XP随心®系列”就解决了这一难题。

2、信号SPD的结构分类现行信号(包括天馈)SPD主要有以下种类：2.1 放电管类SPD，主要是采用密闭式气体放电管，也称惰性气体放电管，管内充满惰性气体，放电方式是气体放电，靠电压击穿气体来起到一次性泄放雷电流的目的。

优点：体积小，通流容量大（可以达到5~15KA），漏电流小，无电弧。

缺点：产品参数一致性差，有续流，残压较高。

工艺特点：惰性气体放电管是密闭结构，一般有二极和三极结构形式。

三极的有短路保护装置，当温度超过一个设定数值，短路装置便启动使放电管整体导通，防止温度过高造成放电管内气压过高器件爆裂。

2.2 压敏电阻类SPD该类SPD主要使用氧化锌芯片，利用氧化锌的非线性特点，电压没有波动时，氧化锌呈高阻状态，当电压出现波动达到压敏电阻启动电压时，氧化锌迅疾呈现低阻近似短路状态，将电压限制在一定范围内。

SPD选型参考资料随着电子产品的普及和进一步发展，人们对电子设备的要求越来越高。

而对于电子设备中SPD的选型，越来越成为人们关注的焦点。

本文将会为您提供一些SPD选型参考资料，以帮助您更好地了解和选择适合的SPD。

什么是SPD？SPD全称为Surge Protective Device，即浪涌保护器。

SPD是一种用于电力系统或通信系统中保护电气设备和电线电缆的设备，它能有效地保护电器设备免受电压浪涌、雷击和静电干扰等因素的损坏。

为了有效保护电气设备，选择适合的SPD显得十分重要。

下面是一些SPD选型参考资料，有助于为您选择适合的SPD。

SPD选型参考资料1. IEC标准IEC标准是一种被广泛应用于全球的技术性标准，该标准用于规范SPD。

IEC 标准对SPD的选型、测试、安装和保养都做了详细的规定，给用户提供了有力的支持和保障。

IEC标准主要分为以下几类：•IEC 61643-11: 低压设备浪涌保护器总则•IEC 61643-21: 低压设备浪涌保护器类型和开路电压试验•IEC 61643-22: 低压设备电缆进出口浪涌保护器•IEC 61643-311: 电信领域浪涌保护器2. UL认证UL认证是美国标准和认证公司UL公司的认证，也是世界著名的第三方安全认证机构。

UL认证的SPD能够保护您的设备免受电压浪涌和过电压的伤害，并且确保SPD满足质量和安全标准。

3. 产品手册各SPD厂商的产品手册也是选择SPD时必不可少的参考资料。

通常，SPD产品手册中会包含以下内容：•SPD产品的型号、规格和工作原理•SPD的技术参数和性能指标•SPD的选型指导和安装建议•SPD的应用案例和使用注意事项通过阅读产品手册，您可以更深入地了解不同品牌的SPD产品，有助于为您的选择提供更为准确的参考。

4. 专业咨询对于一些特殊场合或特殊的电气设备，选择SPD的过程会更为复杂。

此时，最好咨询一些专业的机构，如电力公司或电气工程师，以获得更为准确和专业的SPD 选型参考资料。

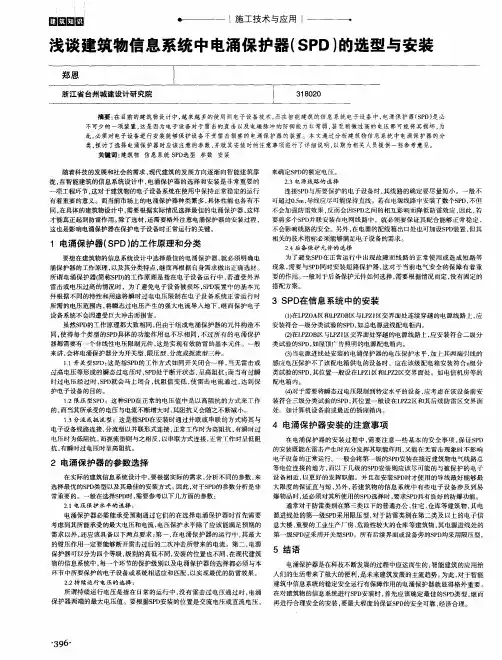

低压电源系统中SPD的选择及安装位置、SPD的选择信息系统雷击电磁脉冲的防护应按其所处的建筑物条件、信息设备的重要程度、发生雷击事故严重程度等进行雷击风险评估，将信息系统雷击电磁脉冲的防护分为A、B、C、D四级，分别采用相应防护措施：A 级：宜在低压系统中采取3-4级SPD进行保护。

B 级：宜在低压系统中采取2-3级SPD进行保护。

C 级：宜在低压系统中采取2级SPD1行保护。

D 级：宜在低压系统中采取1级或以上SPD8行保护。

［说明］风险评估计算方法参见IEC61662:雷击损害风险的评估。

二、SPD在电源系统中的安装位置如下：(1)在LPZ0A区和LPZ0B区与LPZ1区交界面处连续穿越的电源线路上应安装符合I级分类试验的SPD如总电源进线配电柜内、配电变压器的低压侧主配电柜内、引出至本建筑物防直击雷装置保护范围以外的电源线路的配电箱内。

(2)在LPZOB区与LPZ1区交界面处穿越的电源线路上应安装符合U级分类试验的SPD如引出至本建筑物防直击雷装置的保护范围之内的屋顶风机、屋顶广告照明的电源配电箱内。

(3)当电源进线处安装的电涌保护器的电压保护水平加上其两端引线的感应电压保护不了该配电箱供电的设备时，应在该级配电箱安装符合U级分类试验的SPD其位置一般设在LPZ1区和LPZ2区交界面处。

如：楼层配电箱、计算机中心、电信机房、电梯控制室、有线电视机房、楼宇自控室、保安监控中心、消防中心、工业自控室、变频设备控制室、医院手术室、监护室及装有电子医疗设备的场所的配电箱内。

（4）对于需要将瞬态过电压限制到特定水平的设备（尤其是信息系统设备），应考虑在该设备前安装符合川级分类试验的SPD其位置一般设在LPZ2区和其后续防雷区交界面处。

如：计算机设备、信息设备、电子设备及控制设备前或最近的插座箱内。

三、SPD在住宅中的安装：（1）高层住宅应在照明、动力总配电箱内安装符合I 级分类试验的SPD 并宜在屋顶风机、电梯等设备的电源配电箱内安装符合u级分类试验的SPD高层住宅在工程档次较高及造价允许的情况下宜在住户配电箱内安装符合川级分类试验的SPD（2）多层住宅在符合本文第五部分2条1款时，宜在照明总配电箱内安装符合I级分类试验的SPD符合本文第五部分2条2款时，宜在照明总配电箱内安装符合U级分类试验的SPD分散型小别墅宜将SPD 安装在住户配电箱内。

铁路变电所SPD选型及在线监测系统研究摘要：电力供应的可靠性直接决定了铁路的安全稳定运行,铁路变电所提供铁路通信、信号一级负荷的电力电源,并且防雷与接地是其中非常重要的一环。

铁路建筑物构筑物应根据使用性质、重要性以及发生雷击后影响铁路运输的严重程度,将铁路通信、信号、信息、灾害监测、车辆安全防范预警等设备房屋所属的建筑物按二类要求设计,可见其重要性。

关键词：铁路变电所；SPD；在线监测引言接地电阻传统的检测方法,不管是电子式还是手摇式,都需要人工现场操作。

为保证雷电流顺利泄放到大地,除了SPD运行正常外,设备接地同样不能存在故障点,因此对接地电阻同样进行在线式监测也是非常重要的。

1浪涌保护器（SPD）的分类1.1根据使用特性进行分类（1）电压开关型SPD：当浪涌保护器内不存在电涌时，SPD会呈现出高阻状态；若SPD内的电涌电压上升到相应标准后，SPD的使用特性则会发生转变，并由高阻状态转变成低阻抗，所以这一类SPD的使用特性也被称为短路型SPD；一般来说，应用较多的非线性元件主要包括双向可控硅开关、放电间隙以及气体放电管，拥有通流容量大、不连续电压特性，十分适合应用在LPZOB或LPZOA区域和LPZI交汇处进行雷达浪涌保护，同时非常适合3+1这一保护模式中的PE导体和中低压导体的电涌保护工作，保护效果良好。

（2）限压型SPD：此类SPD当元件内的存在电涌时SPD呈现出高阻抗，但需要注意的是，当SPD内部的电涌与电压不断升高，器内部的阻抗会持续下降，最终呈现出低阻抗状态，因此这一类SPD的使用特性也被称为“箝位型SPD”，一般来说，该类非线性元件主要包括瞬态抑制二极管与压敏电阻等，其限压器件具有连续的电压／电流特性。

因其箝位电压水平比开关型SPD要低，故常用于LPZOB区和LPZl区及后续防雷区内的电压保护。

（3）组合型SPD：这种SPD是把限压型器件与电压开关器件整合在一起，组成一个新的浪涌保护器，同时该保护器后受到冲击电压特性的影响而呈现出不同特性，主要包括限压特性以及电压开关特性两种，需要注意的是，该浪涌保护器还有可能同时呈现出两种特性。

关于SPD上空开的选择首先要说的一点是SPD是并联在电源线路中的，而且断路器的响应速度与SPD相比，不是同一级别，断路器是秒级，SPD是纳秒级的，SPD一样对断路器起到保护作用的。

在SPD前安装断路器（空开）的作用多数是当避雷器内部防雷元件出现持续（工频）短路故障时，避免出现燃烧等火灾事故。

另外考虑到当SPD退化或终止后可能产生的过电流或接地故障对信息系统设备运行的影响，在SPD前安装断路器是后备保护作用！值得注意的是，SPD应该装在RCD（漏电保护开关）的前面，SPD的泄漏电流超过RCD设定的动作电流值，SPD就会从电源上被断开，因为SPD 的泄放电流会被RCD解释成漏电流而误跳，于是切断了RCD的负载电源，这对有些用户来说是不希望发生的，因此，B级和C级的SPD必须装在RCD的前面。

一、与SPD相匹配的微型断路器选型：1、开关型SPD由于其损坏方式为开路，因此可以不用装微型断路器；2、限压型SPD应该安装微型断路器：第一级SPD，需要选用63A的分断电流能力为10KA的D型微型断路器；第二级SPD，需要选用32A的分断电流能力为6.5KA 的C、D型微型断路器，由于其工作曲线In值的不同，因此推荐使用D型；第三级SPD，需要选用16A的分断电流能力为4.5KA的C、D型微型断路器，由于其工作曲线In值的不同，因此推荐使用D型。

二、使用熔断丝应注意那些问题：使用防雷熔断丝，但不能使用一般熔断丝；应该使用防雷熔断丝，规格是VSP-100KA、70KA、40KA、20KA。

防雷熔断丝是对雷电脉冲进行响应，一般熔断丝是对工频或直流电流进行响应。

三、使用熔断丝和使用微型断路器的区别在于：1 熔断丝的过电流工作曲线受环境温度影响大，对过电流的断开没有微型断路器可靠；2 座装的熔断丝在受到8/20μs雷电过电压冲击的时候，会从底座中跳出来，使SPD无法正常工作；3 焊接的熔断丝当SPD劣化以后，无法象微型断路器那样在小于5s的时间内断开，易发生短路和火灾危险，不符合GB50054和GB50057标准的要求。

什么是S P D电涌保护器浪涌（Surge），又称电涌，突波，是指瞬间超出稳定值的峰值，包括浪涌电压和浪涌电流。

供电系统的浪涌主要来自两方面的原因：1.外部（雷电原因）2.内部（电气设备造成的过电压，往往是毫秒级；）由于瞬时的电压和电流极大，极有可能对用电设备和电缆造成危害。

SPD是Surge Protective Device的缩写，中文名称为“电涌保护器”，是一种限制瞬态过电压和泄放电涌电流，从而保护电气或电子设备的器件。

SPD一般是与被保护的设备并联，当产生过压时，可以起到分流和限压的效果，防止过大的电流与电压对设备产生损害。

市场上常见的称谓还有“电涌防护器”、“浪涌保护器”、“防雷栅”、“防雷器”、“避雷器”、“过电压保护器”、“电流放电器”、“突波抑制器”等。

根据所保护的对象不同，SPD主要分为：信号SPD,电源SPD, 数据网络SPD等。

电涌保护器（SPD）都有哪些类型？怎么选？SPD的分类常规而言，SPD一般分为两类：信号SPD：产品需符合GB/T 18802.21 / IEC 61643.21《低压电涌保护器?第21部分:?电信和信号网络的电涌保护器(SPD)—性能要求和试验方法》标准要求。

电源SPD：产品需符合GB 18802.1 / IEC 61643.1《低压电涌保护器(SPD)?第1部分:?低压配电系统的电涌保护器?性能要求和试验方法》标准。

针对电源SPD的细分类还有开关型SPD和限压型SPD。

开关型SPD指的是采用气体放电管（GDT）、火花间隙等开关型元器件的SPD；限压型SPD采用压敏电阻（MOV）等限压型元器件的SPD按照SPD的使用的场合，除了信号SPD，电源SPD之外，还可以分为现场安装型SPD，本安型SPD，视频SPD，网络SPD等。

适合选用信号SPD标称供电电压为24VDC的两线制、三线制、四线制的4mA~20mA信号仪表，回路直流电源线属于信号供电，应为信号仪表类型，不属于直流电源类，应按信号仪表配备信号SPD。

电源防雷器的选型1、电源防雷器的分类 1）按产品性能分类:电压开关型SPD——采用放电间隙技术，可最大限度的消除电网后续电流，疏导10/350μs的模拟雷电冲击电流，按照IEC61312-3的要求，一般用在LPZOB-LPZ1区中电源系统的防雷器。

（亦称短路型SPD）产品特点：雷电通流量大，无漏泄电流，多用于建筑物的总配电系统，实用于各种供电系统制式中。

电压限制型SPD——采用压敏器件，其可较大程度减低电网上的残压，疏导8/20μs的模拟雷电冲击电流，按照IEC61312-3的要求，一般用在LPZ1-LPZ2区中电源系统的防雷器。

产品特点：反应时间快，残压低，应用于TN制式保护效果较好。

（在TT制式中如有漏泄电流，可能引起地电位的升高）复合型SPD——由电压开关型组件和电压限制型组件组合而成的防雷器。

其特性随所加电压的特性可表现为电压开关型、电压限制型或两者特性皆有。

（通常指相线与零线之间采用压敏防雷模块，而零线与地线之间采用放电间隙防雷模块（NPE模块）的防雷器）产品特点：在接地阻抗高或地线接触不良的情况下，因防雷器接在相线与零线之间，而相线与零线回路阻抗主要是供电变压器和电缆，阻抗很低而故障电流很大，流经防雷器的电流可使前端保护断路器或熔断器动作，把防雷器与电网隔离。

2）按保护级别分类: 防雷器按IEC分类方法，分为I、II、III级（顺序对应为B、C、D三级）B级（第I级）防雷器——适用于LPZOA区或LPZOB区与LPZ1区交界面处的等电位连接，能承受直击雷的能量和释放部分直接雷击电流的防雷器。

C级（第II级）防雷器——适用于LPZ1区与LPZ2区交界面处的等电位连接，能够释放由远距离或传导雷击以及开关转换而引起的电涌的防雷器。

D级（第III级）防雷器——适用于LPZ2区与其后续防雷区交界面处的等电位连接，为了保护线路末端的单个负载而设计的防雷器。

3）按电源特性分类: 分为单相交流、三相交流和直流三种。
