示波器的平均值参数、参数的统计平均值及波形平均算法

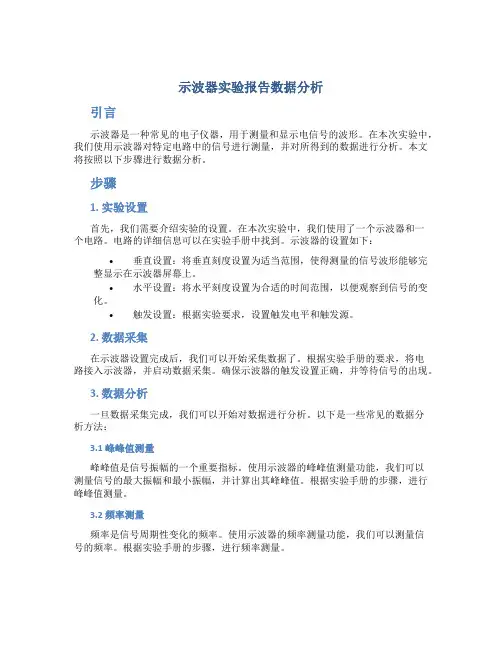

示波器实验报告数据分析引言示波器是一种常见的电子仪器，用于测量和显示电信号的波形。

在本次实验中，我们使用示波器对特定电路中的信号进行测量，并对所得到的数据进行分析。

本文将按照以下步骤进行数据分析。

步骤1. 实验设置首先，我们需要介绍实验的设置。

在本次实验中，我们使用了一个示波器和一个电路。

电路的详细信息可以在实验手册中找到。

示波器的设置如下：•垂直设置：将垂直刻度设置为适当范围，使得测量的信号波形能够完整显示在示波器屏幕上。

•水平设置：将水平刻度设置为合适的时间范围，以便观察到信号的变化。

•触发设置：根据实验要求，设置触发电平和触发源。

2. 数据采集在示波器设置完成后，我们可以开始采集数据了。

根据实验手册的要求，将电路接入示波器，并启动数据采集。

确保示波器的触发设置正确，并等待信号的出现。

3. 数据分析一旦数据采集完成，我们可以开始对数据进行分析。

以下是一些常见的数据分析方法：3.1 峰峰值测量峰峰值是信号振幅的一个重要指标。

使用示波器的峰峰值测量功能，我们可以测量信号的最大振幅和最小振幅，并计算出其峰峰值。

根据实验手册的步骤，进行峰峰值测量。

3.2 频率测量频率是信号周期性变化的频率。

使用示波器的频率测量功能，我们可以测量信号的频率。

根据实验手册的步骤，进行频率测量。

3.3 波形分析波形分析可以帮助我们理解信号的特性。

使用示波器的波形分析功能，我们可以观察信号的波形形状、周期、幅度等特征。

根据实验手册的步骤，进行波形分析。

3.4 信号处理如果需要对信号进行进一步的处理，我们可以使用示波器的信号处理功能。

示波器通常提供一些常见的信号处理功能，如滤波、平均等。

根据实验手册的要求，进行信号处理。

4. 结果与讨论在完成数据分析后，我们需要总结并讨论实验结果。

根据我们的数据分析，我们可以得出一些结论，并解释实验结果的意义。

在这一部分，我们可以讨论实验中可能出现的误差、实验结果的可靠性等。

结论通过本次示波器实验的数据分析，我们可以得到有关电路信号特性的重要信息。

示波器的使用实验报告数据处理示波器的使用实验报告数据处理引言：示波器是一种用于测量和显示电信号波形的仪器。

在电子实验中，示波器是一种非常重要的工具，可以帮助我们观察和分析电路中的信号波形。

本文将介绍示波器的使用实验报告数据处理过程，并探讨如何利用示波器数据进行信号分析。

一、实验目的本实验的目的是通过使用示波器，观察和分析不同电路中的信号波形，并对实验数据进行处理和分析，以达到以下几个目标：1. 理解示波器的基本原理和使用方法；2. 掌握示波器的各项参数设置；3. 学会对示波器数据进行处理和分析。

二、实验步骤1. 连接电路并打开示波器：首先，根据实验要求连接电路，并将示波器与电路正确连接。

然后，打开示波器，并调整示波器参数，以确保正确的信号显示。

2. 调整示波器参数：示波器的参数设置对于正确观察和分析信号波形至关重要。

常见的示波器参数包括时间基准、触发电平、垂直灵敏度等。

根据实验需要，逐步调整这些参数，以获得清晰、稳定的信号波形。

3. 观察信号波形：在示波器正确设置后，我们可以通过示波器屏幕观察到电路中的信号波形。

通过调整示波器参数，我们可以观察到不同频率、幅度和相位的信号波形。

4. 记录示波器数据：在观察信号波形的同时，我们需要记录示波器的数据。

示波器通常提供数据输出功能，可以将信号波形数据导出到计算机或其他设备。

通过记录示波器数据，我们可以进行后续的数据处理和分析。

三、示波器数据处理1. 数据导出：将示波器中的数据导出到计算机或其他设备。

可以使用示波器自带的数据导出功能，或者通过示波器与计算机的连接进行数据传输。

2. 数据处理软件：使用适当的数据处理软件，如MATLAB、Python等，对示波器数据进行处理。

根据实验需要，可以进行数据滤波、频谱分析、时域分析等操作。

3. 数据滤波：示波器采集到的数据可能包含噪声或其他干扰信号。

通过应用数字滤波算法，可以去除这些噪声，得到干净的信号波形。

4. 频谱分析：频谱分析是对信号波形的频率特性进行分析。

示波器参数一、示波器的概述示波器是一种测量电信号波形的仪器，可以将电信号转换成图像显示出来，以便分析和判断电路的性能。

示波器主要由输入部分、信号处理部分和显示部分组成。

二、示波器参数1. 带宽：示波器的带宽是指其能够测量的最高频率。

带宽越高，表示示波器可以测量更高频率的信号。

2. 采样率：示波器采样率是指每秒钟采集到的样本数。

采样率越高，表示示波器可以更准确地捕捉到信号变化。

3. 垂直灵敏度：垂直灵敏度是指示波器能够检测到的最小电压值。

垂直灵敏度越高，表示示波器可以检测到更小的信号变化。

4. 水平扫描速率：水平扫描速率是指示波器屏幕上每秒钟扫描多少个点。

水平扫描速率越快，表示示波器可以更快地显示出信号变化。

5. 记录长度：记录长度是指示波器能够存储多少个采样点。

记录长度越长，表示示波器可以存储更多的信号数据。

6. 触发功能：触发功能是指示波器可以根据特定的条件来触发信号的显示，以便更好地分析信号的特性。

三、示波器类型1. 模拟示波器：模拟示波器是最早出现的一种示波器，它使用模拟电路将输入信号转换成图像显示出来。

模拟示波器具有灵敏度高、响应快等优点，但由于其本身存在噪声和漂移等问题，因此在测量精度方面存在一定局限性。

2. 数字示波器：数字示波器是利用数字信号处理技术将输入信号转换成数字化数据，并通过计算机进行处理和显示的一种示波器。

数字示波器具有精度高、稳定性好等优点，但由于其采样率和带宽受到限制，因此在测量高频率信号时可能存在误差。

3. 存储式示波器：存储式示波器是一种结合了模拟和数字技术的新型示波器。

它可以将输入信号进行数码化处理，并将其存储在内存中，在需要时再进行显示和分析。

存储式示波器具有灵敏度高、带宽宽等优点，同时还可以存储大量的数据，方便后续分析。

四、示波器应用1. 电子工程：示波器是电子工程中常用的测试仪器，可以用于测量各种电路的性能和信号特性。

2. 通信工程：示波器可以用于测量通信系统中的各种信号，以便分析和调试通信系统。

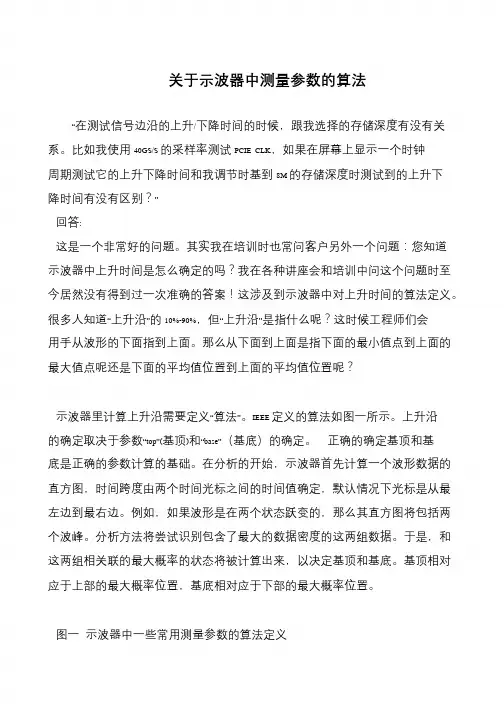

关于示波器中测量参数的算法
“在测试信号边沿的上升/下降时间的时候，跟我选择的存储深度有没有关系。

比如我使用40GS/S 的采样率测试PCIE CLK，如果在屏幕上显示一个时钟
周期测试它的上升下降时间和我调节时基到8M 的存储深度时测试到的上升下
降时间有没有区别？”
回答:
这是一个非常好的问题。

其实我在培训时也常问客户另外一个问题：您知道
示波器中上升时间是怎么确定的吗？我在各种讲座会和培训中问这个问题时至今居然没有得到过一次准确的答案！这涉及到示波器中对上升时间的算法定义。

很多人知道“上升沿”的10%-90%，但“上升沿”是指什么呢？这时候工程师们会
用手从波形的下面指到上面。

那么从下面到上面是指下面的最小值点到上面的最大值点呢还是下面的平均值位置到上面的平均值位置呢？
示波器里计算上升沿需要定义“算法”。

IEEE 定义的算法如图一所示。

上升沿
的确定取决于参数“top”(基顶)和“base”（基底）的确定。

正确的确定基顶和基
底是正确的参数计算的基础。

在分析的开始，示波器首先计算一个波形数据的直方图，时间跨度由两个时间光标之间的时间值确定，默认情况下光标是从最左边到最右边。

例如，如果波形是在两个状态跃变的，那么其直方图将包括两个波峰。

分析方法将尝试识别包含了最大的数据密度的这两组数据。

于是，和这两组相关联的最大概率的状态将被计算出来，以决定基顶和基底。

基顶相对应于上部的最大概率位置，基底相对应于下部的最大概率位置。

图一示波器中一些常用测量参数的算法定义。

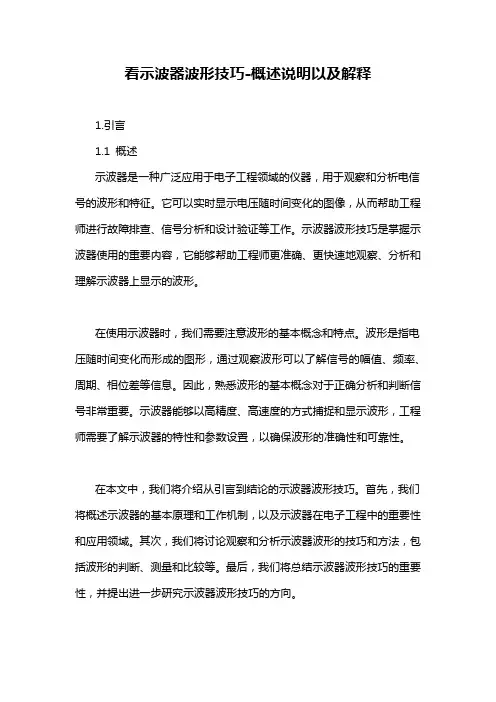

看示波器波形技巧-概述说明以及解释1.引言1.1 概述示波器是一种广泛应用于电子工程领域的仪器，用于观察和分析电信号的波形和特征。

它可以实时显示电压随时间变化的图像，从而帮助工程师进行故障排查、信号分析和设计验证等工作。

示波器波形技巧是掌握示波器使用的重要内容，它能够帮助工程师更准确、更快速地观察、分析和理解示波器上显示的波形。

在使用示波器时，我们需要注意波形的基本概念和特点。

波形是指电压随时间变化而形成的图形，通过观察波形可以了解信号的幅值、频率、周期、相位差等信息。

因此，熟悉波形的基本概念对于正确分析和判断信号非常重要。

示波器能够以高精度、高速度的方式捕捉和显示波形，工程师需要了解示波器的特性和参数设置，以确保波形的准确性和可靠性。

在本文中，我们将介绍从引言到结论的示波器波形技巧。

首先，我们将概述示波器的基本原理和工作机制，以及示波器在电子工程中的重要性和应用领域。

其次，我们将讨论观察和分析示波器波形的技巧和方法，包括波形的判断、测量和比较等。

最后，我们将总结示波器波形技巧的重要性，并提出进一步研究示波器波形技巧的方向。

通过本文的阅读和学习，读者将能够全面了解示波器波形技巧的基本概念和应用方法，掌握正确使用示波器的技巧，从而更好地完成电子工程中的各项任务。

希望本文能对读者在日常工作中的示波器使用提供一定的帮助和指导。

1.2文章结构文章结构本文共分为引言、正文和结论三个部分。

下面将对各部分的内容进行详细介绍。

1. 引言引言部分主要包括概述、文章结构和目的三个方面。

1.1 概述在概述部分，我们将对示波器波形技巧这一主题进行简要介绍。

示波器是电子工程师日常工作中经常使用的仪器之一，通过观察和分析波形，我们可以更好地理解电路的工作原理和问题所在。

因此，掌握一些示波器波形的观察和分析技巧对于提高工作效率和解决问题非常重要。

1.2 文章结构在本文的文章结构部分，我们将详细介绍本文的组织结构和内容安排。

首先，我们将在正文部分分为两个小节来分别介绍示波器波形的基本概念和特点，以及示波器波形的观察和分析技巧。

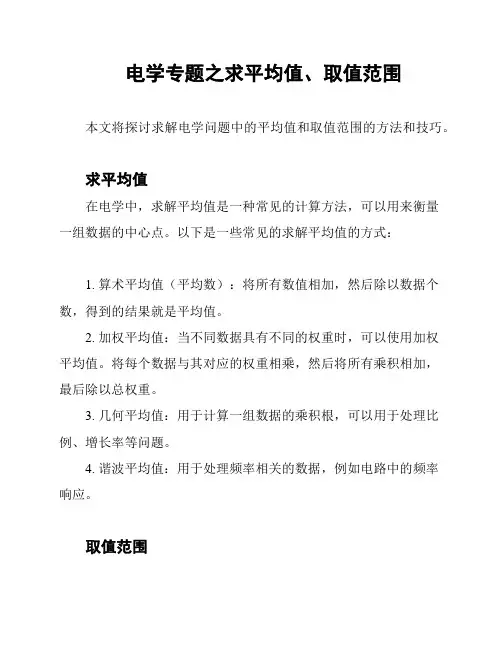

电学专题之求平均值、取值范围本文将探讨求解电学问题中的平均值和取值范围的方法和技巧。

求平均值
在电学中，求解平均值是一种常见的计算方法，可以用来衡量
一组数据的中心点。

以下是一些常见的求解平均值的方式：
1. 算术平均值（平均数）：将所有数值相加，然后除以数据个数，得到的结果就是平均值。

2. 加权平均值：当不同数据具有不同的权重时，可以使用加权
平均值。

将每个数据与其对应的权重相乘，然后将所有乘积相加，
最后除以总权重。

3. 几何平均值：用于计算一组数据的乘积根，可以用于处理比例、增长率等问题。

4. 谐波平均值：用于处理频率相关的数据，例如电路中的频率
响应。

取值范围
电学中的取值范围描述了一个物理量可能的取值范围，可以用于评估系统的性能和可靠性。

以下是一些常见的取值范围的计算方法：
1. 最大值和最小值：通过寻找给定数据集中的最大和最小值，可以确定取值范围的上界和下界。

2. 极差：计算数据集最大值和最小值之间的差异，得到一个表示数据范围的指标。

3. 百分位数：将数据按照大小排序，然后计算某个百分比处的数值。

例如，第25百分位数表示25%的数据小于等于该数值。

4. 标准差：通过计算数据的离散程度，可以衡量数据的分布范围。

标准差较大表示数据分散，较小表示数据集中。

以上是在电学专题中求解平均值和取值范围的一些常见方法。

根据具体情况，可以选择适当的方法进行计算。

示波器的自动测量功能及设置示波器是电子工程师日常工作中使用频率较高的一种仪器。

除了基本的波形显示功能外，示波器还具备许多实用的自动测量功能，能够方便、快捷地获取信号的各种参数信息。

本文将介绍示波器的常见自动测量功能及设置方法，并对其应用场景进行分析。

1. 峰-峰值测量峰-峰值是指信号波形中正半周最大值与负半周最小值之间的差值。

示波器能够自动测量出信号的峰-峰值，并将结果显示出来。

在示波器上进行峰-峰值测量的方法为：打开示波器，将测量控制模式调整到"Vpp"或"Pk-Pk"，示波器即可自动计算出峰-峰值。

通过峰-峰值的测量，可以了解到信号的极值情况，进而进行后续的电路分析与设计。

2. 平均值测量平均值测量是指对信号的多个采样值进行求平均得到的结果。

示波器可以自动进行平均值的测量并将结果显示出来。

在示波器上进行平均值测量的方法为：打开示波器，将测量控制模式调整到"Avg"，示波器会自动对信号进行采样并计算平均值。

平均值测量对于信号的稳定性和周期性分析非常有帮助。

3. 频率测量频率是指信号波形的周期性重复次数，可以表示为每秒钟的周期个数。

示波器能够自动测量出信号的频率，并将结果显示出来。

在示波器上进行频率测量的方法为：打开示波器，将测量控制模式调整到"Freq"，示波器会自动对信号进行周期性分析并计算频率值。

频率测量对于信号的周期性分析、信号源的稳定性评估非常重要。

4. 占空比测量占空比是指周期性信号中高电平时间占整个周期时间的比例。

示波器可以自动测量出信号的占空比，并将结果显示出来。

在示波器上进行占空比测量的方法为：打开示波器，将测量控制模式调整到"Duty"，示波器会自动对信号进行占空比分析并计算占空比值。

占空比测量对于脉冲信号的分析、开关电源控制等方面具有重要意义。

5. 上升时间和下降时间测量上升时间和下降时间是指信号波形从低电平到高电平和从高电平到低电平的时间间隔。

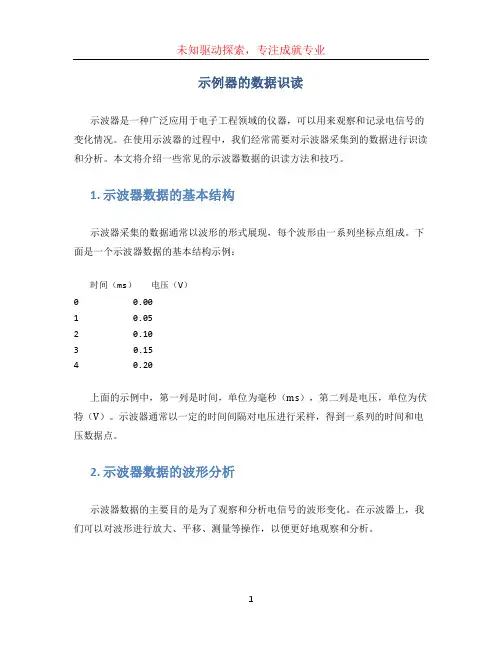

示例器的数据识读示波器是一种广泛应用于电子工程领域的仪器，可以用来观察和记录电信号的变化情况。

在使用示波器的过程中，我们经常需要对示波器采集到的数据进行识读和分析。

本文将介绍一些常见的示波器数据的识读方法和技巧。

1. 示波器数据的基本结构示波器采集的数据通常以波形的形式展现，每个波形由一系列坐标点组成。

下面是一个示波器数据的基本结构示例：时间（ms）电压（V）0 0.001 0.052 0.103 0.154 0.20上面的示例中，第一列是时间，单位为毫秒（ms），第二列是电压，单位为伏特（V）。

示波器通常以一定的时间间隔对电压进行采样，得到一系列的时间和电压数据点。

2. 示波器数据的波形分析示波器数据的主要目的是为了观察和分析电信号的波形变化。

在示波器上，我们可以对波形进行放大、平移、测量等操作，以便更好地观察和分析。

2.1 放大波形在示波器上，我们可以通过调整垂直和水平的缩放系数来放大或缩小波形。

垂直缩放系数控制波形的电压幅度，水平缩放系数控制波形的时间长度。

通常，我们可以通过旋转示波器上的缩放旋钮来进行放大或缩小。

2.2 平移波形当波形在示波器屏幕上不完整显示时，我们可以通过平移波形来进行调整。

示波器上通常有垂直和水平的平移旋钮，可以控制波形在屏幕上的位置。

通过调整这些旋钮，我们可以将波形移动到屏幕中心或其它合适位置进行观察和分析。

2.3 测量波形示波器通常具有多种测量功能，以便更详细地分析波形。

常见的测量参数包括峰值、峰峰值、平均值、周期、频率等。

示波器上通常有相应的测量按钮或菜单，可以方便地对波形进行各种测量操作。

3. 示波器数据的故障诊断示波器不仅可以用来观察波形的变化，还可以用于故障的诊断和排除。

通过分析示波器上的波形特征，我们可以判断电路故障的种类和位置。

3.1 波形的异常变化当电路发生故障时，波形通常会出现异常变化。

例如，波形的幅度突然增大或减小、波形的频率发生变化等。

通过观察和分析这些异常变化，我们可以初步判断故障的大致位置。

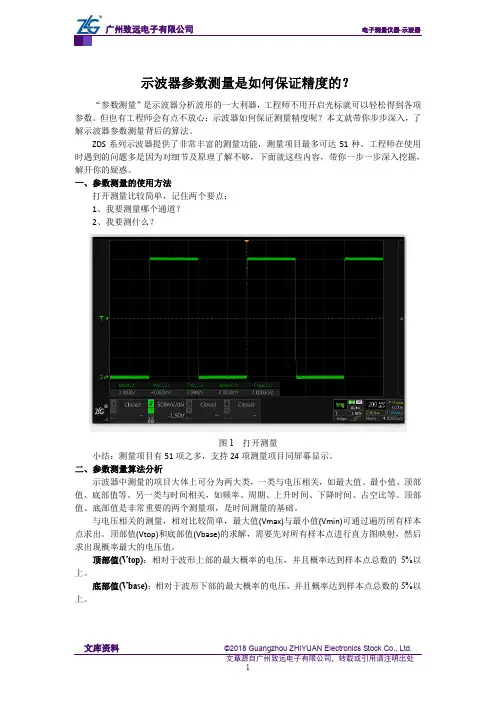

示波器参数测量是如何保证精度的？“参数测量”是示波器分析波形的一大利器，工程师不用开启光标就可以轻松得到各项参数。

但也有工程师会有点不放心：示波器如何保证测量精度呢？本文就带你步步深入，了解示波器参数测量背后的算法。

ZDS系列示波器提供了非常丰富的测量功能，测量项目最多可达51种。

工程师在使用时遇到的问题多是因为对细节及原理了解不够，下面就这些内容，带你一步一步深入挖掘，解开你的疑惑。

一、参数测量的使用方法打开测量比较简单，记住两个要点：1、我要测量哪个通道？2、我要测什么？图1 打开测量小结：测量项目有51项之多，支持24项测量项目同屏幕显示。

二、参数测量算法分析示波器中测量的项目大体上可分为两大类，一类与电压相关，如最大值、最小值、顶部值、底部值等。

另一类与时间相关，如频率、周期、上升时间、下降时间、占空比等。

顶部值、底部值是非常重要的两个测量项，是时间测量的基础。

与电压相关的测量，相对比较简单，最大值(Vmax)与最小值(Vmin)可通过遍历所有样本点求出。

顶部值(Vtop)和底部值(Vbase)的求解，需要先对所有样本点进行直方图映射，然后求出现概率最大的电压值。

顶部值(Vtop)：相对于波形上部的最大概率的电压，并且概率达到样本点总数的5%以上。

底部值(Vbase)：相对于波形下部的最大概率的电压，并且概率达到样本点总数的5%以上。

图2 电压相关项的测量与时间相关的测量项，需要使用顶部值(Vtop)和底部值(Vbase)，然后再通过Vtop与Vbase 计算出高中低三根阈值线的位置，最后求阈值线与波形的交点，可得到时间相关的测量结果，如图3所示。

高中低三根阈值线的位置可调节，默认值为90%、50%、10%。

图3 时间相关项的测量小结：有一些特殊的波形（如正弦波）会出现Vtop和Vbase求解失败（概率少于5%），此时会使用Vmax与Vmin作为新的顶部值与底部值，并且会在Vtop和Vbase的值后面，追加?号显示来表示异常，如图4所示。

示波器的主要参数和功能介绍示波器是一种用来显示和测量电信号波形的仪器，广泛应用于电子、通信、自动化等领域。

本文将介绍示波器的主要参数和功能，帮助读者更好地了解和使用示波器。

一、示波器的主要参数1. 带宽（Bandwidth）带宽是示波器的一个重要参数，表示示波器能够准确显示的最高频率。

示波器的带宽越高，能够显示的高频信号越多。

在选择示波器时，需要根据被测信号的频率范围来确定合适的带宽。

2. 垂直灵敏度（Vertical Sensitivity）垂直灵敏度是示波器测量信号幅度的能力。

它通常以伏特每个小格来表示，即示波器在屏幕上的一个小格代表的电压值。

较高的垂直灵敏度意味着示波器可以测量较小的信号幅度。

3. 时间基准（Time Base）时间基准是示波器在水平方向上显示信号波形的参数。

它表示示波器在屏幕上的一个小格代表的时间值。

时间基准可以调节示波器的时间分辨率，使信号波形在屏幕上更加清晰可见。

4. 触发（Trigger）触发功能是示波器的一个重要功能，用于稳定显示信号波形。

通过设置触发电平和触发边沿，示波器可以在合适的时刻捕获并显示信号波形。

5. 存储和回放（Storage and Playback）存储和回放功能使示波器能够捕获并保存信号波形，供后续分析和回放。

这个功能特别适用于捕获瞬态信号或者长时间监测信号。

二、示波器的主要功能1. 显示波形示波器最基本的功能就是显示信号波形。

通过示波器，用户可以观察到信号的幅度、频率、周期、相位等特性。

2. 测量参数示波器可以精确地测量信号的幅值、频率、周期、占空比等参数。

通过调整示波器的参数设置，用户可以获取所需的测量结果。

3. 触发功能触发功能使示波器能够捕获、稳定并显示特定的信号波形。

用户可以通过设置合适的触发条件，确保波形显示的稳定性和准确性。

4. 存储和回放功能部分示波器具备存储和回放功能，可以捕获和保存信号波形，并在需要时进行回放。

这对于分析复杂的波形或者跟踪特定事件非常有用。

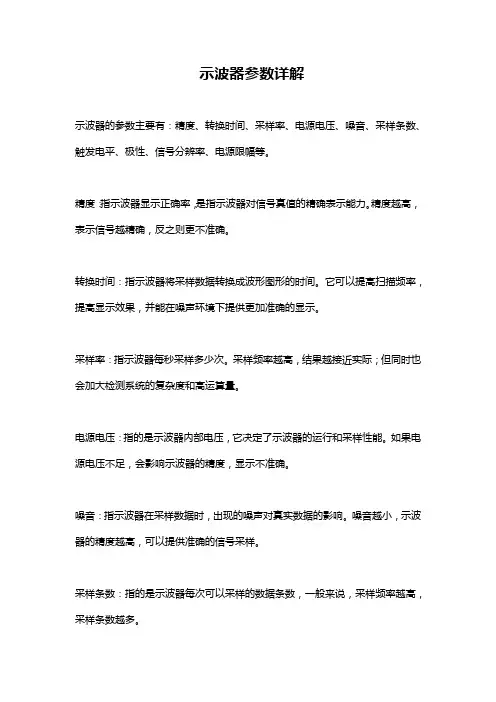

示波器参数详解
示波器的参数主要有：精度、转换时间、采样率、电源电压、噪音、采样条数、触发电平、极性、信号分辨率、电源限幅等。

精度：指示波器显示正确率，是指示波器对信号真值的精确表示能力。

精度越高，表示信号越精确，反之则更不准确。

转换时间：指示波器将采样数据转换成波形图形的时间。

它可以提高扫描频率，提高显示效果，并能在噪声环境下提供更加准确的显示。

采样率：指示波器每秒采样多少次。

采样频率越高，结果越接近实际；但同时也会加大检测系统的复杂度和高运算量。

电源电压：指的是示波器内部电压，它决定了示波器的运行和采样性能。

如果电源电压不足，会影响示波器的精度，显示不准确。

噪音：指示波器在采样数据时，出现的噪声对真实数据的影响。

噪音越小，示波器的精度越高，可以提供准确的信号采样。

采样条数：指的是示波器每次可以采样的数据条数，一般来说，采样频率越高，采样条数越多。

触发电平：指示波器被触发时，触发信号需要达到的电平。

触发电平越高，示波器的灵敏度也就越高。

极性：指示波器被触发时，选择信号强度是增加还是减少。

信号分辨率：指示波器剪波数据的术语，信号分辨率越高，示波器能用越多的数字表示信号，从而提高了精确度。

电源限幅：是一种限制示波器输出信号电幅的功能，它能够保护示波器元件不被过大电流损坏，也可以减少噪声。

示波器参数一、什么是示波器示波器（Oscilloscope）是一种用来观测和测量电信号波形的仪器。

它可以将电信号转换成可视化的波形图形，帮助工程师分析和诊断电路的性能问题。

示波器通常由显示屏、控制面板、输入输出接口等组成，具备多种参数和功能，以适应不同的测量需求。

二、示波器的参数示波器的参数是评估和比较示波器性能的重要指标，不同的参数可以反映示波器的测量能力、信号处理能力、显示能力等方面。

1. 带宽（Bandwidth）带宽是示波器最基本的参数之一，表示示波器能够准确显示的最高频率。

带宽通常以频率单位表示，如MHz或GHz。

示波器的带宽决定了它能够测量和显示的信号频率范围，带宽越高，示波器能够显示的高频信号越多。

2. 采样率（Sample Rate）采样率是示波器进行信号采样的速率，表示每秒采集的信号点数。

采样率决定了示波器对信号波形的重建精度，过低的采样率可能导致信号失真或丢失细节。

一般来说，示波器的采样率应该满足奈奎斯特采样定理，即采样率应至少是被测信号最高频率的两倍。

3. 垂直灵敏度（Vertical Sensitivity）垂直灵敏度是示波器能够测量和显示的最小电压变化。

它通常以电压单位表示，如mV、V或kV。

垂直灵敏度决定了示波器对小信号的测量能力，灵敏度越高，示波器能够显示的微弱信号越多。

4. 水平灵敏度（Horizontal Sensitivity）水平灵敏度是示波器可以显示的最小时间间隔，表示示波器能够分辨两个时间点之间的最小差异。

水平灵敏度通常以时间单位表示，如ns、μs或ms。

水平灵敏度决定了示波器对时间测量的精度，灵敏度越高，示波器能够显示更细微的时间变化。

5. 存储深度（Memory Depth）存储深度是示波器能够存储和显示的波形数据点数。

存储深度决定了示波器可以捕获和显示的波形长度，存储深度越大，示波器能够显示更长的波形，捕获更多的细节。

6. 垂直分辨率（Vertical Resolution）垂直分辨率是示波器能够显示的最小电压差异。

示波器控制器示波器参数设置与数据分析指南示波器是一种用于观测、分析电子信号的重要工具，广泛应用于电子、通信、医疗等领域。

在使用示波器进行信号测量时，正确的参数设置和数据分析是至关重要的。

本文将为您介绍示波器参数设置和数据分析的指南，帮助您更好地掌握示波器控制和使用技巧。

一、示波器参数设置示波器参数设置是使用示波器前的重要步骤，正确设置参数可以确保准确、清晰地观测信号。

1. 垂直参数设置垂直参数设置包括垂直灵敏度和信号耦合方式。

垂直灵敏度表示示波器的电压测量范围，通常以伏特/分或毫伏/分表示。

根据被观测信号的幅值大小，选择合适的垂直灵敏度。

信号耦合方式可以选择直流（DC）耦合或交流（AC）耦合，根据信号的直流偏置情况选择相应的耦合方式。

2. 水平参数设置水平参数设置包括水平扫描速率和触发方式。

水平扫描速率表示示波器的时间测量范围，通常以秒/分或毫秒/分表示。

根据被观测信号的频率，选择合适的水平扫描速率。

触发方式可以选择自动触发或外部触发，根据触发条件的要求选择相应的触发方式。

3. 阻抗匹配设置示波器的输入阻抗对被测信号的影响较大。

通常示波器的输入阻抗有1兆欧和50欧两种选择，根据被测电路的特性，选择合适的输入阻抗进行阻抗匹配，以确保准确地观测信号。

二、示波器数据分析指南正确的数据分析方法可以提取出信号中的有用信息，帮助我们更好地理解和优化电路设计。

1. 波形观察与测量使用示波器可以观察和测量信号的波形，根据波形的特征可以了解信号的频率、幅值、周期、占空比等参数。

通过准确的波形观察和测量，可以判断电路的工作状态和信号的稳定性。

2. 频谱分析示波器还可以进行频谱分析，将信号分解为不同频率的成分。

频谱分析可以帮助我们了解信号的频率构成、谐波情况以及频率分布情况，对于频率特性分析和滤波器设计具有重要意义。

3. 数据存储与导出示波器通常支持数据存储和导出功能，可以将观测到的波形或频谱数据保存到外部存储设备，以备后续分析和处理。

示例波器应用中的原理和公式1. 前言示波器是一种广泛应用于电子测量和调试中的仪器。

它能够显示电压随时间的变化情况，帮助工程师在电路故障诊断和信号分析中起到关键的作用。

本文将介绍示波器的原理和一些常用的公式，以帮助读者更好地理解和应用示波器。

2. 示波器的原理示波器通过采集电压信号并将其显示在屏幕上，以便分析和测量。

其原理主要包括以下几个方面：2.1 示波器的输入电路示波器的输入电路通常由探头和电压衰减器组成。

探头将被测信号引入示波器的输入端，并将高电阻的示波器输入与被测电路分离，从而确保测量精度和安全性。

电压衰减器用于调整被测信号的幅度，以适应示波器的输入范围。

2.2 示波器的水平和垂直扫描示波器的水平扫描控制水平轴上的时间基准，用于设定观测信号的时间范围。

垂直扫描则控制垂直轴上的电压基准，用于设定观测信号的幅度范围。

通过水平和垂直扫描，示波器可以绘制出与被测信号相关的时间域波形。

2.3 示波器的触发电路示波器的触发电路用于控制示波器在特定信号条件下的启动和停止。

触发电路可以帮助示波器捕捉和显示重复性事件的波形，确保观测信号的一致性和稳定性。

3. 示波器常用公式在使用示波器进行电压测量和信号分析时，一些常用的公式可以帮助工程师更准确地计算和解读测量结果。

3.1 峰峰值峰峰值是指电压信号波形中最高点与最低点之间的差值。

示波器可以直接测量出峰峰值，并用以下公式表示：Vpp = Vmax - Vmin其中，Vpp表示峰峰值，Vmax表示最高点的电压，Vmin表示最低点的电压。

3.2 平均值平均值表示电压信号波形在一个周期内各点的平均值。

示波器可以通过采样和计算得到平均值，并用以下公式表示：Vavg = (V1 + V2 + ... + Vn) / n其中，Vavg表示平均值，V1至Vn表示一个周期内的各点电压，n表示采样点数。

3.3 周期周期表示电压信号波形完成一个完整循环所需的时间。

示波器可以通过水平扫描得到周期，并用以下公式表示：T = Dt * N其中，T表示周期，Dt表示水平扫描的时间分辨率，N表示水平扫描的周期数。

示波器的平均值参数、参数的统计平均值及波形平均算法——兼答“一周一问”之No.006问文档编号：HWTT0065示波器的平均值参数、参数的统计平均值及波形平均算法——兼答“一周一问”之No.006问汪进进，王雨森市鼎阳科技N0.006问：平均值的物理意义及其和FFT的关系今天问个简单的问题：示波器测量参数的平均值算法的物理意义是什么？平均值是否等于FFT的直流（0Hz）的大小？"平均值对于周期信号来说，是直流分量，其等于0hz fft，但是对于非周期信号来说，平均值不等于0hz大小。

" 这个回答是对的，但为什么平均值在物理意义上是积分呢? 积分的物理意义又是什么？我不理解这后半句哦。

回答2：这里面正弦波理解为周期性信号，所以平均值就是直流分量。

结论和第1个回答是一致的。

回答2：这个说法看不太懂了，跪求大师给出详细解释哦。

当我启动了伟大的搜索引擎搜索"平均值"三个字之后，得知“平均值”是初二数学上的那点知识了。

即使我们再怎么倡导“No Stupid Question”，当利用鼎阳硬件智库“一周一问”的宝贵资源，一周只有一问，这一问该是多么精心设计，怎么就问这个问题呢？！其实这问题是知用电子的老板、“技术狂人”樊博士问我的。

他最近在痴迷于搞EMI传导干扰的共模和差模的分离，突然想到利用简单的平均值来作为信号的直流分量，而且理论上和FFT的直流分量一致。

既然是樊博士这样的“侠之大者”会有这样的问题，我特将此问题和鼎阳科技的“算法男神”确认了一下。

下面是鼎阳科技“算法男神”的回答：示波器中的平均值算法是取一帧波形的所有点做平均，就是算术平均，理论上等效于信号的直流分量，即FFT的0Hz大小。

但这里有一个前提，就是一帧数据的交流成分刚好是整数倍周期，如果周期数不是整数，剩余的这个残余小数周期的交流成分是会对平均值有贡献的（即：交流成分没有被完全平均掉），从而引入误差。

示波器的使用数据计算公式引言。

示波器是一种用于观察电信号波形的仪器，它可以将电信号转换成图形显示出来，帮助工程师们分析和测量电路中的各种信号。

在使用示波器时，我们需要了解一些基本的数据计算公式，以便正确地分析和处理测量到的波形数据。

本文将介绍一些示波器的使用数据计算公式，帮助读者更好地理解示波器的原理和使用方法。

一、频率计算公式。

在示波器中，频率是一个非常重要的参数，它可以告诉我们信号波形的周期性和频率特性。

频率的计算公式如下：f=1/T。

其中，f表示频率，单位为赫兹（Hz）；T表示周期，单位为秒（s）。

通过测量信号的周期T，我们可以利用上述公式计算出信号的频率f。

例如，如果我们测得一个信号的周期为0.01秒，则该信号的频率为1/0.01=100Hz。

二、峰值计算公式。

峰值是指信号波形的最大振幅，它可以告诉我们信号的最大电压或电流值。

在示波器中，我们可以通过以下公式计算信号的峰值：Vp=Vmax。

其中，Vp表示峰值，单位为伏特（V）；Vmax表示信号波形的最大振幅。

通过测量信号波形的最大振幅Vmax，我们可以得到信号的峰值Vp。

例如，如果我们测得一个信号的最大振幅为5V，则该信号的峰值为5V。

三、均方根值计算公式。

均方根值是指信号波形的有效值，它可以告诉我们信号的有效电压或电流值。

在示波器中，我们可以通过以下公式计算信号的均方根值：Vrms=√(1/T∫[0,T]v(t)^2dt)。

其中，Vrms表示均方根值，单位为伏特（V）；v(t)表示信号波形随时间变化的函数。

通过对信号波形的每个采样点进行平方运算，并求平均值后再开方，我们可以得到信号的均方根值Vrms。

例如，如果我们对一个信号进行采样得到一组电压值{1V, 2V, 3V}，则可以按上述公式计算出该信号的均方根值。

四、相位差计算公式。

相位差是指两个信号波形之间的时间差或相位角度差，它可以告诉我们两个信号之间的相位关系。

在示波器中，我们可以通过以下公式计算信号之间的相位差：Φ=360×(Δt/T)。

示例标题二级标题1在测量电机波形时，示波器是一种非常有用的工具。

通过使用示波器，我们可以准确地观察和记录电机输出的波形，从而更好地理解电机的性能和工作状态。

二级标题2三级标题1首先，要测量电机的波形，我们需要将示波器正确地连接到电机上。

通常情况下，我们会将示波器的探头连接到电机输出端的两个引脚上，以便测量输出的电压或电流。

三级标题2其次，我们需要设置示波器的参数，以确保测量结果准确可靠。

示波器的参数设置包括： - 时间基准设置：根据需要选择合适的时间刻度，以便观察电机波形的变化情况。

- 垂直基准设置：根据电机输出的幅度范围，调整垂直刻度，使波形完整地显示在示波器屏幕上。

- 触发设置：通过设置触发电平和触发边沿，可以稳定地捕获电机波形并使其在示波器屏幕上持续显示。

三级标题3然后，我们可以开始测量电机的波形了。

通过打开示波器并观察屏幕上的显示，我们可以看到电机输出的波形图。

波形图可以显示电机的周期、频率、占空比等参数，以及电机输出的形状和稳定性。

二级标题3三级标题1在测量电机波形时，还可以采用不同的测量方法和技巧，以获得更准确、详细的结果。

以下是一些常用的测量方法和技巧： 1. 使用高速采样率：通过增加示波器的采样率，可以更精细地记录和展示电机波形的细节，从而获得更准确的测量结果。

2. 增加时间窗口：如果电机输出的波形具有较长的周期，我们可以适当增加示波器的时间窗口，以便完整地显示整个波形。

3. 聚焦观察：通过调整示波器的方位和放大倍数，可以聚焦观察电机波形中的特定部分，以便更好地分析和理解电机的工作状态。

二级标题4三级标题1最后，除了直接观察和测量电机波形之外，示波器还可以进行数据记录和分析。

通过使用示波器的数据记录功能，我们可以持续地记录和保存电机波形数据，并随时进行回放和分析。

这对于长时间监测电机的工作状态和性能变化非常有帮助。

三级标题2除了数据记录功能，示波器还可以进行波形分析和处理。

通过应用示波器的各种分析算法和工具，我们可以对电机波形进行频谱分析、功率分析、峰值、均值等参数的计算，从而更全面地评估电机的性能和工作状态。

示波器工作计算公式示波器是一种用于显示电信号波形的仪器，它可以帮助工程师和技术人员对电路中的信号进行分析和测量。

示波器工作的基本原理是利用电压和时间的关系来显示信号波形。

在示波器工作中，有一些重要的计算公式可以帮助我们理解和分析信号波形，下面我们将详细介绍这些计算公式。

1. 电压测量公式。

在示波器中，我们经常需要测量信号的电压大小。

示波器通常会将信号波形显示在屏幕上，并提供一些测量工具来帮助我们确定信号的电压值。

电压的测量单位通常是伏特（V），而示波器的屏幕上通常会显示信号波形的峰峰值（Peak-to-Peak）和有效值（RMS）。

电压的峰峰值表示信号波形峰值和谷值之间的差值，可以用以下公式来计算：Vpp = Vmax Vmin。

其中，Vpp表示峰峰值，Vmax表示信号波形的最大值，Vmin表示信号波形的最小值。

电压的有效值（RMS）表示信号波形的有效电压大小，可以用以下公式来计算：Vrms = Vpp / 2√2。

其中，Vrms表示有效值，Vpp表示峰峰值。

2. 频率测量公式。

除了电压的测量，示波器还可以帮助我们测量信号的频率。

频率是指信号波形中周期性变化的次数，通常以赫兹（Hz）为单位。

示波器可以通过测量信号波形的周期来计算频率。

信号波形的周期（T）表示一个完整波形的时间长度，可以用以下公式来计算：T = 1 / f。

其中，T表示周期，f表示频率。

频率（f）表示信号波形中周期性变化的次数，可以用以下公式来计算：f = 1 / T。

其中，f表示频率，T表示周期。

3. 相位测量公式。

在信号分析中，相位是一个重要的参数，它表示信号波形的相对时间位置。

示波器可以帮助我们测量信号波形之间的相位差。

相位差（φ）表示两个信号波形之间的时间差，可以用以下公式来计算：φ = (t / T) 360°。

其中，φ表示相位差，t表示时间差，T表示周期。

4. 波形变换公式。

示波器可以对信号波形进行一些变换操作，比如傅里叶变换、反变换等。

附件1 数字存储示波器技术指标要求1、提供2个模拟通道，200MHz带宽2、2 GSa/s实时采样率3、时基范围：2ns/div-50s/div4、垂直灵敏度：1mv-10v/div5、5.6英寸QVGA（320×240），64k色TFT彩色液晶显示屏6、高达2000wfms/s波形捕获率7、支持1mV/div垂直档位8、边沿、脉宽、斜率、视频、交替触发功能9、支持上升下降沿同时触发，可观看眼图10、丰富的接口配置：标配USB Host，USB Device，RS-232，P/F Out，选配USB-GPIB附件2 任意波形函数信号发生器技术指标要求1.双通道输出，最高输出频率20 MHz，最小输出幅度为2mVpp。

2.双通道任意波特性：最大输出频率5MHz,波形长度4kpts，双通道中每个通道都可单独输出任意波。

3.可以存储和输出示波器采集的波形。

4.垂直分辨率14 bits。

5.内置频率计，频率范围100 mHz-200 MHz。

6.点阵液晶屏显示。

7.调制波形：调幅(AM)、调频(FM)、调相(PM)、频移键控(FSK)、扫频(SWEEP)、突发(BURST)。

8.标配接口：USB Device 接口支持与电脑直接通讯；USB Host支持USB存储驱动器和系统直接升级。

9.负载匹配50Ω—10kΩ以及高阻可调。

附件3 低频函数信号发生器技术指标要求（一）、性能要求：1.由度盘调节和指示频率值。

2.由6位数字频率计指示频率值，并且该频率计能外接单独使用。

3.由3位数字电压表指示输出电压。

4.能产生正弦波、方波、三角波、正向及反向脉冲波、正向及反向锯齿波、TTL和CMOS脉冲波。

5.脉冲波的宽度入锯齿波的斜率可调。

6.有VCF功能。

7.有直流偏置功能。

8.有TTL和CMOS同步输出。

（二）、主要技术参数：1.频率范围：0.1Hz～3MHz2.方波边沿：小于100Ns3.正弦波失真；小于1%(10Hz～100KHz)4.VCF范围：1:1000直流偏置范围：0～±10V连续可调5.输出幅度：大于20Vpp6.输出阻抗：50Ω7.频率计测频范围：10Hz～10MHz8.280×255×100mm（三）、工艺要求：要求内部电路板全部采用波峰焊技术。

平均模式中示波器计算平均值方法
示波器用两种不同的方法(详见下文)来计算一个滚动的平均值。

一般方法
如果你的示波器设定计算四次采集的平均值，然后它会在采集时将每个新的采集到计算到总平均值中，然后显示在屏幕上。

当它获得第五个采集时，它会抛弃由第一个采集所构成的平均值，然后加入第五个采集到总平均值中。

当它获得第六个采集时，它会抛弃由第二个采集然后加上第六个采集，如此类推。

这可以由一个缓慢的信号作示范，第一个采集将会显示，然后每一个连续的触发得到的采集将会和第一个采集一起做平均。

如果你的信号是稳定，你将见到噪声逐渐减降。

当你达至平均的限定时（在此例将会是四），虽然信号将仍然变动，不过，噪声不再减降。

平均算法
示波器采用对最先的n 个采集的取稳定平均，然后以取以指数平均法。

这两种算法能一直显示出波形不断变化的趋势。

稳定平均算法如下：
An(i) = An-1(i) + [Xn(i) - An-1(i)]/n
n 是现在采集的数目，而它要在N 之下，N 为所选的所需平均的数目。

稳定平均算法最神奇的地方在于它能数学化地相等于一个连续的求和平均。

这里是数学推导。

已去掉数据点(i)，这让推导更为明晰：
(1) An = An-1 + [Xn - An-1]/n
(2) An = (An-1 * n)/n - (An-1/n )+(Xn /n)
(3) An = {[(An-1 * n) - (An-1)]/n } +(Xn /n)
(4) An = An-1 (n-1)/n + Xn /n。
