浅谈建筑消防给水系统的计算建筑消防给水系统是建筑的主要灭火设施，消防给水系统设计合理与否，对扑救火灾成败起着决定性作用，消防给水设计中不论是设计人员还是审核人员，掌握水力计算的基本原理和计算方法是至关重要的。
以下就结合规范对消防给水的计算原理和计算方法进行归纳总结。
一、水力计算的基本原理众所周知，自然界一切物质的能量转化均服从能量守恒定律：能量既不会凭空产生，也不会凭空消失，它只能从一种形式转化为另一种形式，或者从一个物体转移到另一个物体，在转化或转移的过程中其总量不变。
物质“水”作为一种流体也遵守能量守恒定律，流体的能量包括内能、位能、动能、压力能，若将伴随流体经过截面1输入的能量用下标1标明（如图1），经过截面2输出的能量用下标2注明，则图中所示水系统的总能量衡算式便为：mU1+mgz1+mu12/2+p1v1+mq e+mw e=mU2+mgz2+mu22/2+ p2v2（1）112P1P2图1 压力能或流动能示意图这里，我们按照理想状态下的水进行计算，所谓理想状态，即不可压缩和内能不变（也就是温度不变），那么对（1）式通过恒等式变化即得机械能衡算――柏努利方程：z1+u12/2g+p1/ρg=z2+u22/2g +p2/ρg+△z（2）（2）式中z称为位头（位压头），反映水的位置高低，u2/2g称为速度头（动压头），反映水的流速大小，p/ρg称为压力头（静压头），反映水对容器或管道壁的压力大小，三项之和称为总压头，△z 称为机械能损失（水流动时的阻力损失）。
由上面柏努利方程可知，水在某一位置的压力、速度、流量、位置高低等是息息相关的，其中任意一个值发生变化，其它值也相应变化。
例如：消防给水中的常高压给水系统，规范中对最不利点的给水压力有最低要求，对流量有最低要求，对流速有最高流速要求，最不利点的高度由建筑物的高低确定，管道阻力可以计算得出（下面具体介绍），这样就可以通过柏努利方程推算出给水压力多大才能达到常高压给水要求。

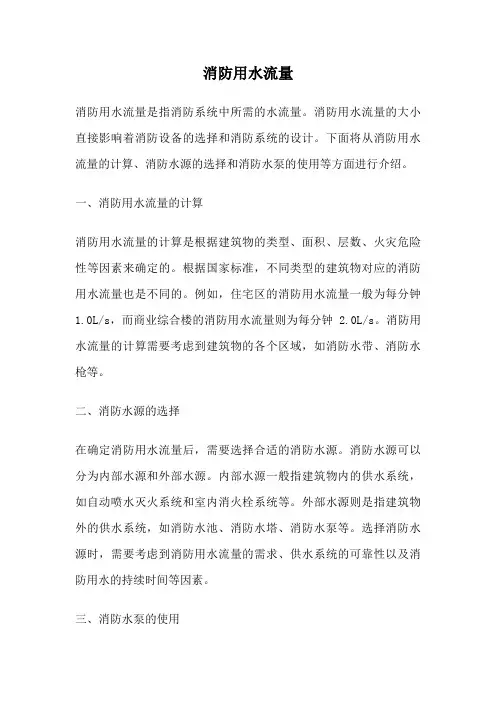

消防用水流量消防用水流量是指消防系统中所需的水流量。
消防用水流量的大小直接影响着消防设备的选择和消防系统的设计。
下面将从消防用水流量的计算、消防水源的选择和消防水泵的使用等方面进行介绍。
一、消防用水流量的计算消防用水流量的计算是根据建筑物的类型、面积、层数、火灾危险性等因素来确定的。
根据国家标准，不同类型的建筑物对应的消防用水流量也是不同的。
例如，住宅区的消防用水流量一般为每分钟1.0L/s，而商业综合楼的消防用水流量则为每分钟 2.0L/s。
消防用水流量的计算需要考虑到建筑物的各个区域，如消防水带、消防水枪等。
二、消防水源的选择在确定消防用水流量后，需要选择合适的消防水源。
消防水源可以分为内部水源和外部水源。
内部水源一般指建筑物内的供水系统，如自动喷水灭火系统和室内消火栓系统等。
外部水源则是指建筑物外的供水系统，如消防水池、消防水塔、消防水泵等。
选择消防水源时，需要考虑到消防用水流量的需求、供水系统的可靠性以及消防用水的持续时间等因素。
三、消防水泵的使用消防水泵是消防系统中的关键设备，其作用是提供足够的水压和水流量，以满足消防用水的需求。
消防水泵一般分为柴油消防水泵和电动消防水泵两种。
柴油消防水泵通常用于应对停电等紧急情况，而电动消防水泵则是常规情况下的主要供水设备。
消防水泵的选择需要考虑到消防用水流量、供水系统的压力要求以及消防水泵的可靠性等因素。
总结起来，消防用水流量的计算、消防水源的选择和消防水泵的使用是消防系统设计中的重要环节。
合理计算消防用水流量、选择合适的消防水源以及使用可靠的消防水泵，能够确保消防系统在火灾发生时能够及时有效地供应足够的水源，保障人员的生命财产安全。
因此，在设计和建设消防系统时，需要根据实际情况进行合理的规划和选择，以确保消防用水流量的准确计算和可靠供应。
计算原理参照《全国民用建筑工程设计技术措施2009》，《建筑给水排水工程》（中国建筑工业出版社） 基本计算公式1、最不利点消火栓流量： q xh BH q =式中：q xh -- 水枪喷嘴射出流量(L/s) （依据规范需要与水枪的额定流量进行比较，取较大值）B -- 水枪水流特性系数H q -- 水枪喷嘴造成一定长度的充实水柱所需水压（mH 2 O ） 2、最不利点消火栓压力：222++=++=Bq q L A H H h H xhxhd d skq d xh式中：H xh -- 消火栓栓口的最低水压(0.010MPa) h d --消防水带的水头损失(0.01MPa)h q -- 水枪喷嘴造成一定长度的充实水柱所需水压(0.01MPa) A d -- 水带的比阻 L d -- 水带的长度(m)q xh -- 水枪喷嘴射出流量(L/s) B-水枪水流特性系数H sk -- 消火栓栓口水头损失，宜取0.02Mpa 3、次不利点消火栓压力：j f xh xh h h H H +++=层高最次 式中：H 层高 -- 消火栓间隔的楼层高(m)H f+j -- 两个消火栓之间的沿程、局部水头损失(m) 4、次不利点消火栓流量： BL A H q d d xh xh 12+-=次次 （依据规范需要与水枪的额定流量进行比较，取较大值） 5、流速V ：24jxhD q v π=式中：q xh -- 管段流量L/sD j -- 管道的计算内径（m ） 6、水力坡降：3.1200107.0jd v i =式中：i -- 每米管道的水头损失（mH 20/m ）V -- 管道内水的平均流速（m/s）D j -- 管道的计算内径（m）7、沿程水头损失：=h⨯Li沿程式中：L -- 管段长度m8、局部损失（采用当量长度法）：=h⨯iL(当量)局部式中：L(当量) -- 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C) 计算参数：水龙带材料：麻织水龙带长度：20m水龙带直径：65mm水枪喷嘴口径：19mm充实水柱长度：10 m计算结果:入口压力:69.83 米水柱。
消火栓的给水系统的水力计算消防设备是社会重要的基础设施之一，在城市和乡村防火、防灾工作中发挥着重要作用。
消火栓是消防设备中最重要的一个结构，搭配适当的给水系统能够有效地进行消防灭火工作。
消火栓的给水系统涉及到水力学中的许多问题，本文将针对消火栓的给水系统的水力计算进行探讨。
简介消火栓给水系统是一个复杂而庞大的系统，由水源、输水、阀门、管道、消火栓等组成。
消火栓的给水系统包括不同级别的管网，以供水的压力来补偿其损失，并保证消火栓确保火场携带水源的最小水压。
给水系统的水力特性决定了消火栓的额定出水压力和流量。
因此，消火栓给水系统的设计需要考虑消火栓的类型、数目和分布，以及供水管道的规划和设计等要素。
消火栓的类型目前的消防设施分为水管式和消火栓式两种类型。
水管式消防设施是指在消防水管内加压，将水送入楼内，再在室内管网连接消火栓，实现消防供水。
水管式消防设施具有隐蔽、美观、方便维护等优点，但效果不如消火栓式好。
消火栓式消防设施是指通过网络式的供水管路在消火栓端实施消防供水，具有直接供水、短时间内提供大量水源等优点。
因此，消火栓式的消防设施可以提高灭火速度，是大型建筑、加油站等安装的重要消防设施。
消火栓的水力特性消火栓的水力特性是指消火栓在特定压力条件下单向流动时的流量、阻力和压力的关系。
消火栓所需的压力大约在2.5kg/m²至3.5kg/m²之间。
这个压力决定了消火栓的放水量。
在实际情况中，消火栓管道的长度、管径、流量等都会对消火栓输出水压产生影响。
在计算消火栓的水力特性时，涉及到一些基本的水力学公式，其中包括以下：•海斯ch公式：用于计算流量与水压下降之间的关系。
-局部失压：当流动液体通过管道转弯、收缩减径或扩张等时，会产生阻力，称为局部失压。
•长度失压：当流动液体通过管道时，因摩擦阻力作用而产生的压力损失。
消火栓的水力计算需要确定供水道路、消火栓的类型、数量和位置，以及其他设备。
消火栓系统水力计算根据《全国民用建筑工程设计技术措施2003》和《建筑给水排水工程》（XXX），最不利点消火栓流量和压力可以通过以下公式计算：1.最不利点消火栓流量公式为：Qxh = SQRT(B * Hq)，其中Qxh为水枪喷嘴射出流量，B为水枪水流特性系数，Hq为水枪喷嘴造成一定长度的充实水柱所需水压。
2.最不利点消火栓压力公式为：Hxh = Hd + Hq + Hsk + Ad * Ld * Qxh*Qxh + Qxh*Qxh/B，其中Hxh为消火栓栓口的最低水压，Hd为消防水带的水头损失，Hq为水枪喷嘴造成一定长度的充实水柱所需水压，Ad为水带的比阻，Ld为水带的长度，Qxh为水枪喷嘴射出流量，B为水枪水流特性系数，Hsk为消火栓栓口水头损失。
3.次不利点消火栓压力公式为：Hxh次= Hxh最+ H层高+ Hfj，其中H层高为消火栓间隔的楼层高，Hfj为两个消火栓之间的沿程、局部水头损失。
4.次不利点消火栓流量公式为：Qxh次= sqrt((Hxh次- 2) / (Ad*Ld + 1/B))。
5.流速公式为：V = (4 * Q) / (π * Dj * Dj)，其中Q为管段流量，Dj为管道的计算内径。
6.水力坡降公式为：i = 0. * V * V / (pow(Dj。
1.3))，其中i 为每米管道的水头损失，V为管道内水的平均流速，Dj为管道的计算内径。
7.沿程水头损失公式为：h = i * L，其中L为管段长度。
8.局部损失公式为：h = i * L(当量)，其中L(当量)为管段当量长度，采用当量长度法进行计算。
根据上述公式，可以进行1、2、3#楼低区消防水泵校核计算。
1）计算充实水柱所需的压力为Hq=10aSk/(1-φaSk)，代入数据得到Hq=186kpa。
2）计算水枪喷嘴射出流量为qxh=(BHq)0.5，代入数据得到XXX。
3）计算水带水头损失为hd=AZLdqxh，代入数据得到hd=12.6kpa。

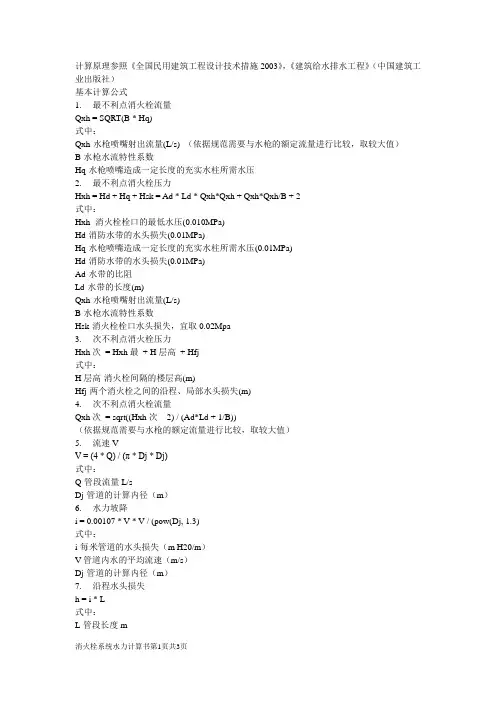

计算原理参照《全国民用建筑工程设计技术措施2003》，《建筑给水排水工程》（中国建筑工业出版社）基本计算公式1. 最不利点消火栓流量Qxh = SQRT(B * Hq)式中：Qxh-水枪喷嘴射出流量(L/s) （依据规范需要与水枪的额定流量进行比较，取较大值）B-水枪水流特性系数Hq-水枪喷嘴造成一定长度的充实水柱所需水压2. 最不利点消火栓压力Hxh = Hd + Hq + Hsk = Ad * Ld * Qxh*Qxh + Qxh*Qxh/B + 2式中：Hxh -消火栓栓口的最低水压(0.010MPa)Hd-消防水带的水头损失(0.01MPa)Hq-水枪喷嘴造成一定长度的充实水柱所需水压(0.01MPa)Hd-消防水带的水头损失(0.01MPa)Ad-水带的比阻Ld-水带的长度(m)Qxh-水枪喷嘴射出流量(L/s)B-水枪水流特性系数Hsk-消火栓栓口水头损失，宜取0.02Mpa3. 次不利点消火栓压力Hxh次= Hxh最+ H层高+ Hfj式中：H层高-消火栓间隔的楼层高(m)Hfj-两个消火栓之间的沿程、局部水头损失(m)4. 次不利点消火栓流量Qxh次= sqrt((Hxh次- 2) / (Ad*Ld + 1/B))（依据规范需要与水枪的额定流量进行比较，取较大值）5. 流速VV = (4 * Q) / (π * Dj * Dj)式中：Q-管段流量L/sDj-管道的计算内径（m）6. 水力坡降i = 0.00107 * V * V / (pow(Dj, 1.3)式中：i-每米管道的水头损失（m H20/m）V-管道内水的平均流速（m/s）Dj-管道的计算内径（m）7. 沿程水头损失h = i * L式中：L-管段长度m8. 局部损失（采用当量长度法）h = i * L(当量)式中：L(当量) 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C)计算参数：水龙带材料：衬胶水龙带长度：25m水龙带直径：65mm水枪喷嘴口径：19mm充实水柱长度：10 m水带比阻：A z=0.0172水枪水流特性系数：B=0.158充实水柱：S k =13m一、1、2、3#楼低区消防水泵校核计算1、最不利点消火栓入口压力：1）充实水柱所需压力：H q=10aS k /（1-φaS k）=10×1.213×13/（1-0.9668×0.01×1.213×13）=0.8475=186kpa2）水枪喷嘴射出流量：q xh=（B H q）0.5 =5.42l/s3）水带水头损失：h d=A Z L d q2xh =0.0172×25×5.42×5.42=12.6 kpa4）2#楼23层最不利点消火栓入口压力为Hxh= Hsk+H q+h d=21.86m2、管道阻力：管段名称管道流量L/s 管长m管径mm水力坡降mH2O/m流速m/s损失mH2O终点压力mH2O水泵出口～负一层管井最不利环路40 112 150 0.0481 2.3 5.4四层最不利环路（1～2楼）40 85 150 0.0481 2.3 4.012#楼16层最不利环路40 46 150 0.0481 2.3 2.212#楼负一层～16层立管40 75 150 0.0481 2.3 3.612#楼16层立管～21层立管15.42 20.5 100 0.0615 2 1.262#楼21层立管～22层立管10.42 4.25 100 0.0304 1.4 0.132#楼22层立管 5.42 4.25 100 0.0078 0.7 0.03 沿程阻力16.65 管道总阻力18.33、23层标高为95m，负一层消防水池最低水位标高为-5.45m4、水泵出口压力：H=（95+5.45+1.1）+21.86+18.3=141.7m5、低区消火栓泵扬程选145m.二、1#楼高区消火栓水泵校核计算：1、1#楼31层最不利点消火栓入口压力为21.86m2、管道阻力：管段名称管道流量L/s 管长m管径mm水力坡降mH2O/m流速m/s损失mH2O终点压力mH2O水泵出口～1#楼16层最不利环路40 70 150 0.0481 2.3 3.341#楼16层立管～29层立管16.26 56.5 100 0.0678 2.1 1.391#楼29层立管～30层立管10.84 4.25 100 0.0304 1.4 0.131#楼30层立管～31层立管5.42 4.25 100 0.0078 0.7 0.03沿程阻力 4.89 管道总阻力 5.43、31层标高为130.25m，传输水箱最低水位标高为70.75m4、水泵出口压力：H=【（130.25-70.75+1.1）+21.88+5.4】×1.1=96.7m5、高区消火栓泵扬程选100m.三、1#楼高区传输水泵校核计算：1、传输水箱补水入口压力为7m2、管道阻力：管段名称管道流量L/s 管长m管径mm水力坡降mH2O/m流速m/s损失mH2O终点压力mH2O水泵出口～负一层最不利环路40 118 200 0.0088 1.2 1.04负一层立管～转换层立管40 78.9 200 0.0088 1.2 0.7转换层最不利环路40 28 200 0.0088 1.2 0.25沿程阻力 1.99 管道总阻力 2.23、传输水箱顶标高为73.45m，负一层消防水池最低水位标高为-5.45m，4、传输水箱补水管出口压力为7m,5、水泵出口压力：H=（73.45+5.45+1.1）+7+2.2=89.2m6、高区传输水泵扬程选90m.。
