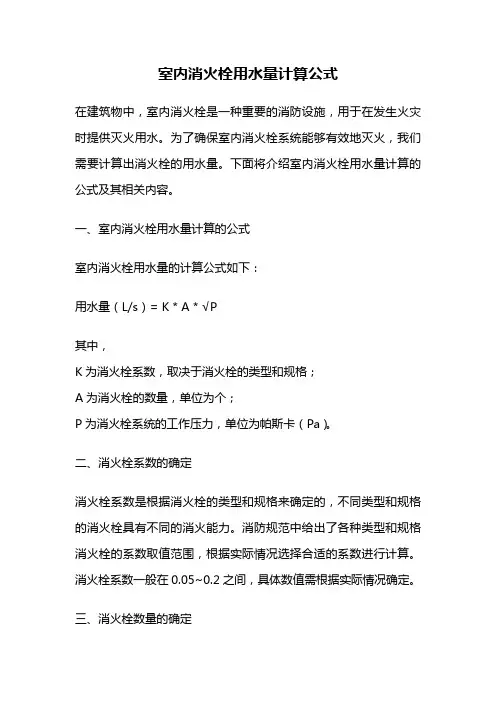

室内消火栓用水量计算公式

室内消火栓用水量计算公式

室内消火栓用水量计算公式在建筑物中，室内消火栓是一种重要的消防设施，用于在发生火灾时提供灭火用水。

为了确保室内消火栓系统能够有效地灭火，我们需要计算出消火栓的用水量。

下面将介绍室内消火栓用水量计算的公式及其相关内容。

一、室内消火栓用水量计算的公式室内消火栓用水量的计算公式如下：用水量（L/s）= K * A * √P其中，K为消火栓系数，取决于消火栓的类型和规格；A为消火栓的数量，单位为个；P为消火栓系统的工作压力，单位为帕斯卡（Pa）。

二、消火栓系数的确定消火栓系数是根据消火栓的类型和规格来确定的，不同类型和规格的消火栓具有不同的消火能力。

消防规范中给出了各种类型和规格消火栓的系数取值范围，根据实际情况选择合适的系数进行计算。

消火栓系数一般在0.05~0.2之间，具体数值需根据实际情况确定。

三、消火栓数量的确定消火栓数量的确定需要考虑建筑物的类型、面积、高度等因素。

消防规范中规定了不同类型建筑物应配置的消火栓数量和位置要求。

根据规范要求和建筑物的实际情况，确定消火栓的数量。

消火栓数量一般为整数，且应满足实际需要。

四、消火栓系统的工作压力消火栓系统的工作压力是指在正常工作状态下，消火栓系统所提供的水压力。

根据消防规范要求，消火栓系统的工作压力应满足相关标准，一般为0.2~0.4兆帕（MPa）。

在计算室内消火栓用水量时，需将工作压力换算成帕斯卡（Pa）。

五、室内消火栓用水量计算的实例假设某建筑物需要配置消火栓系统，根据消防规范要求，消火栓系数为0.1，消火栓数量为4个，消火栓系统的工作压力为0.3兆帕（MPa）。

根据上述数据，我们可以计算出该建筑物室内消火栓的用水量。

用水量（L/s）= 0.1 * 4 * √0.3 = 0.774 L/s六、室内消火栓用水量计算的注意事项在进行室内消火栓用水量计算时，需要注意以下几点：1. 系统参数准确：消火栓系数、消火栓数量和工作压力等参数需要准确地获取，以确保计算结果的准确性。

消防给水系统的水力计算

消防给水系统的水力计算

2 xh
10
式中
qd——水带水头损失，kPa； Ld——水带长度，m；
AZ——水带阻力系数，见表3-10。
3.2 消火栓给水系统的水力计算
3.2.2 消防水池、水箱的贮存容积
3.2.2 消防水池、水箱的贮存容积
1. 消防贮水池的消防贮存水量应按下式确定：
V f 3.6 Q f QL Tx
3.2 消火栓给水系统的水力计算
3.2.3 消防管网水力计算
3.2.3 消防管网水力计算
消防管网水力计算的主要目的
确定消防给水管网的管径、计算或校核消防水箱的设置高度、选 择消防水泵。
由于建筑物发生火灾地点的随机性，以及水枪充实水柱数量的限定 （即水量限定），在进行消防管网水力计算时，对于枝状管网应首先选 择最不利立管和最不利消火栓，以此确定计算管路，并按照消防规范规 定的室内消防用水量进行流量分配，低层建筑消防立管流量分配应按附 录3.2确定。在最不利点水枪射流量按公式（3-10）确定后，以下各层 水枪的实际射流量应根据消火栓口处的实际压力计算。
第3章 建筑消防系统
3.2 消火栓给水系统的水力计 算
3.2 消火栓给水系统的水力计算
消火栓给水系统水力计算的主要任务是根据规范 规定的消防用水量及要求使用的水枪数量和水压确定 管网的管径，系统所需的水压，水池、水箱的容积和 水泵的型号等。我国规范规定的各种建筑物消防用水 量及要求同时使用的水枪数量可查表3-4、表3-5。
3.2 消火栓给水系统的水力计算
3.2.1 消火栓口所需的水压
理想的射流高度（即不考虑空气对射流的阻力）为：
Hq
v2 2g
式中 υ ——水流在喷嘴口处的流速，m/s； g——重力加速度，m/s2；

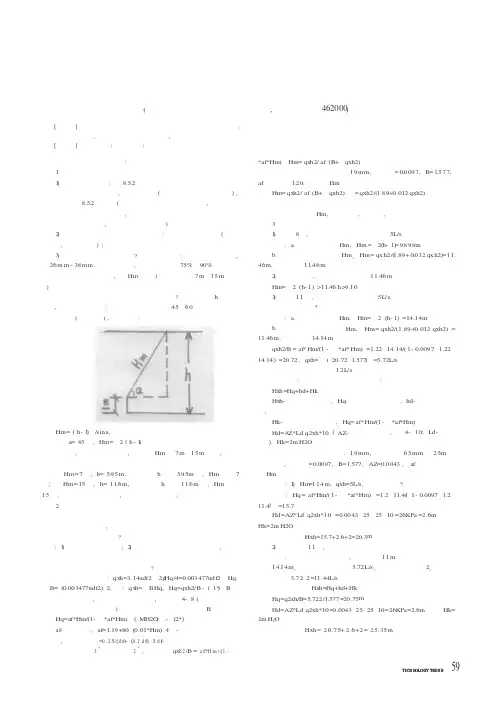

室内消火栓给水系统的水力计算思路

室内消火栓给水系统的水力计算思路
失, Hk- 消火栓口水头损失, Hq= af* Hm/(1 - ∮*af*Hm) Hd=AZ*Ld q 2xh*10 ( AZ- 水带阻力系数, 表 4- 1 0; Ld - 水带
长度) Hk=2m H2O 我们常选用的消火栓口径: 1 9 mm, 水带直径 6 5 mm 的 2 5m 长
麻织水带, 此时∮=0.0097 , B=1.577 , AZ=0.0 043 , af 可根据计算所 得 Hm进行选择。
实例: 1) Hm=1 1.4 m, qxh=5L/s, 求栓口压力? 计 算: Hq= af*Hm/( 1- ∮ *af*Hm) =1.2×11.4/( 1- 0.0097×1.2× 11.4) =15.7 Hd=AZ*Ld q2xh*10 =0.0043×25 ×25 ×10 =26KPa =2.6m 水 柱 Hk=2m H2O 故栓口压力 Hxh=15.7+2.6+2=20.3m 水柱 2) 厂房净高 1 1 米, 求消火栓所需流量和栓口所需压力。 计算: 按上述流量计算方法, 求得净高 1 1 m 厂房所需充实水柱高 度为 1 4.1 4 m, 水枪实际出水量为 5.72 L/s, 同时水枪支数为 2, 故消防 所需流量为 5.7 2×2 =11 .44L/s。 栓口所需压力 Hxh =Hq+hd+Hk Hq=q2xh/B=5.722/1.577=20.75m 水柱 Hd=AZ*Ld q2xh*10=0.0043×25×25×10=26KPa=2.6m 水 柱 Hk= 2m H2O 故栓口压力 Hxh = 2 0 .7 5+ 2 .6 +2 = 2 5. 35 m 水柱。
出流量要求下求得了 Hm, 两者比较, 取大值, 自然就能满足要求。 3 实例 1) 层高 8 米, 要求的每支水枪最小出流量 5L/s。 计算: a. 根据层高确定 Hm, Hm =√2(h- 1)= 9.8 9 8m。 b. 根据水枪出流量确定 Hm, Hm= qx h2 /(1.89 + 0.0 12 qx h2)=1 1.很多规范及教材中都出现过。这 里我们取 a= 45 度, Hm=√2 ( h - 1) 。

消火栓的给水系统的水力计算

消火栓的给水系统的水力计算

扑灭不同建筑物火灾对水枪充实水柱的要求
水枪充实水柱的确定
H1 H 2 Sk sin
Ｈ1—水枪所在的建筑物的层高 Ｈ2—水枪所在的高度，一般为1.0m sinα—α水枪射流的上倾角，一般取α ＝４５°但α≯６０°
例题：一座单层丙类厂房，设有室内消火栓系统， 厂房层高为10m，试确定水枪的充实水柱。
3).消防水泵扬程的计算
H b H Z H xh h
Hb——消防水泵的扬程, Hz——最不利点消火栓与消防水池最低水面之 间的几何高差， Hxh——最不利点消火栓栓口处的水压， h——最不利计算管路的水头损失，
h包括沿程损失和局部损失。局部损失可按沿程损失 的百分数进行估算：独立系统：10%；生产、消防合 用：15%；生活、消防合用及三者合用为20%
6 8 10 12 14 16
３）消火栓水龙带水头损失
hd AZ Ld q xh
2
表
水带比阻 AZ 值
比阻AZ值
Ｌd－水带长度,m AZ－水带阻力系数, 见表3.2.7 qxh－水枪喷口的射 流量，Ｌ／Ｓ
水带口径
(mm)
帆布水带、麻 衬胶水带 织水带
0.01501 0.00430 0.0015 0.00677 0.00172 0.00075
p123表3-20 高层建筑物室内消火栓用 水量
2.室内消防给水系统水压
1）. 水枪充实水柱长度
消火栓设备的水枪射流灭火，需求有一定 强度的密实水流才能有效地扑灭火灾。
Flash格式演示动画 在这里单击鼠标左键播放
水枪充实水柱长度应大于7m，小于15m。 水枪射流在26mm～38mm直径圆断面内、包含 全部水量75%～90%的密实水柱长度称为水枪的充 实水柱长度。

消火栓的给水系统的水力计算

消火栓的给水系统的水力计算

消火栓的给水系统的水力计算消防设备是社会重要的基础设施之一，在城市和乡村防火、防灾工作中发挥着重要作用。

消火栓是消防设备中最重要的一个结构，搭配适当的给水系统能够有效地进行消防灭火工作。

消火栓的给水系统涉及到水力学中的许多问题，本文将针对消火栓的给水系统的水力计算进行探讨。

简介消火栓给水系统是一个复杂而庞大的系统，由水源、输水、阀门、管道、消火栓等组成。

消火栓的给水系统包括不同级别的管网，以供水的压力来补偿其损失，并保证消火栓确保火场携带水源的最小水压。

给水系统的水力特性决定了消火栓的额定出水压力和流量。

因此，消火栓给水系统的设计需要考虑消火栓的类型、数目和分布，以及供水管道的规划和设计等要素。

消火栓的类型目前的消防设施分为水管式和消火栓式两种类型。

水管式消防设施是指在消防水管内加压，将水送入楼内，再在室内管网连接消火栓，实现消防供水。

水管式消防设施具有隐蔽、美观、方便维护等优点，但效果不如消火栓式好。

消火栓式消防设施是指通过网络式的供水管路在消火栓端实施消防供水，具有直接供水、短时间内提供大量水源等优点。

因此，消火栓式的消防设施可以提高灭火速度，是大型建筑、加油站等安装的重要消防设施。

消火栓的水力特性消火栓的水力特性是指消火栓在特定压力条件下单向流动时的流量、阻力和压力的关系。

消火栓所需的压力大约在2.5kg/m²至3.5kg/m²之间。

这个压力决定了消火栓的放水量。

在实际情况中，消火栓管道的长度、管径、流量等都会对消火栓输出水压产生影响。

在计算消火栓的水力特性时，涉及到一些基本的水力学公式，其中包括以下：•海斯ch公式：用于计算流量与水压下降之间的关系。

-局部失压：当流动液体通过管道转弯、收缩减径或扩张等时，会产生阻力，称为局部失压。

•长度失压：当流动液体通过管道时，因摩擦阻力作用而产生的压力损失。

消火栓的水力计算需要确定供水道路、消火栓的类型、数量和位置，以及其他设备。

消火栓系统水力计算

消火栓系统水力计算

消火栓系统水力计算根据《全国民用建筑工程设计技术措施2003》和《建筑给水排水工程》（XXX），最不利点消火栓流量和压力可以通过以下公式计算：1.最不利点消火栓流量公式为：Qxh = SQRT(B * Hq)，其中Qxh为水枪喷嘴射出流量，B为水枪水流特性系数，Hq为水枪喷嘴造成一定长度的充实水柱所需水压。

2.最不利点消火栓压力公式为：Hxh = Hd + Hq + Hsk + Ad * Ld * Qxh*Qxh + Qxh*Qxh/B，其中Hxh为消火栓栓口的最低水压，Hd为消防水带的水头损失，Hq为水枪喷嘴造成一定长度的充实水柱所需水压，Ad为水带的比阻，Ld为水带的长度，Qxh为水枪喷嘴射出流量，B为水枪水流特性系数，Hsk为消火栓栓口水头损失。

3.次不利点消火栓压力公式为：Hxh次= Hxh最+ H层高+ Hfj，其中H层高为消火栓间隔的楼层高，Hfj为两个消火栓之间的沿程、局部水头损失。

4.次不利点消火栓流量公式为：Qxh次= sqrt((Hxh次- 2) / (Ad*Ld + 1/B))。

5.流速公式为：V = (4 * Q) / (π * Dj * Dj)，其中Q为管段流量，Dj为管道的计算内径。

6.水力坡降公式为：i = 0. * V * V / (pow(Dj。

1.3))，其中i 为每米管道的水头损失，V为管道内水的平均流速，Dj为管道的计算内径。

7.沿程水头损失公式为：h = i * L，其中L为管段长度。

8.局部损失公式为：h = i * L(当量)，其中L(当量)为管段当量长度，采用当量长度法进行计算。

根据上述公式，可以进行1、2、3#楼低区消防水泵校核计算。

1）计算充实水柱所需的压力为Hq=10aSk/(1-φaSk)，代入数据得到Hq=186kpa。

2）计算水枪喷嘴射出流量为qxh=(BHq)0.5，代入数据得到XXX。

3）计算水带水头损失为hd=AZLdqxh，代入数据得到hd=12.6kpa。

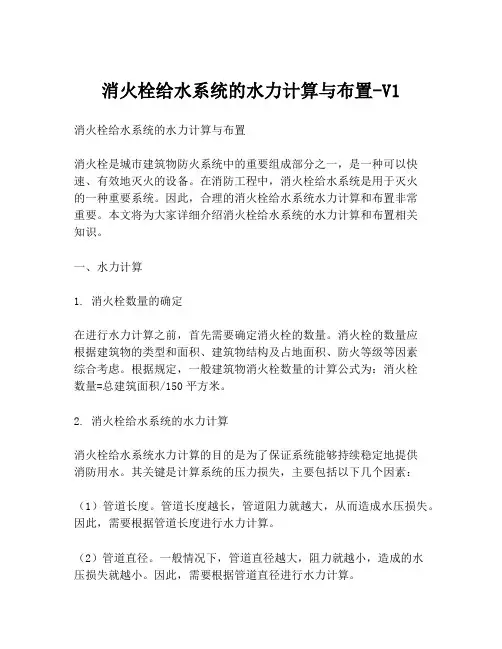

消火栓给水系统的水力计算与布置-V1

消火栓给水系统的水力计算与布置-V1消火栓给水系统的水力计算与布置消火栓是城市建筑物防火系统中的重要组成部分之一，是一种可以快速、有效地灭火的设备。

在消防工程中，消火栓给水系统是用于灭火的一种重要系统。

因此，合理的消火栓给水系统水力计算和布置非常重要。

本文将为大家详细介绍消火栓给水系统的水力计算和布置相关知识。

一、水力计算1. 消火栓数量的确定在进行水力计算之前，首先需要确定消火栓的数量。

消火栓的数量应根据建筑物的类型和面积、建筑物结构及占地面积、防火等级等因素综合考虑。

根据规定，一般建筑物消火栓数量的计算公式为：消火栓数量=总建筑面积/150平方米。

2. 消火栓给水系统的水力计算消火栓给水系统水力计算的目的是为了保证系统能够持续稳定地提供消防用水。

其关键是计算系统的压力损失，主要包括以下几个因素：（1）管道长度。

管道长度越长，管道阻力就越大，从而造成水压损失。

因此，需要根据管道长度进行水力计算。

（2）管道直径。

一般情况下，管道直径越大，阻力就越小，造成的水压损失就越小。

因此，需要根据管道直径进行水力计算。

（3）消火栓阀门数量。

消火栓阀门数量越多，系统的水力损失就会越大。

因此，需要根据消火栓阀门数量进行水力计算。

（4）消防水池容积。

消防水池的容积需要根据设计参数进行计算，如水池的位置、高度、口径等。

通过以上因素的水力计算，可以确定消火栓给水系统所需要的水压和流量，从而保证系统正常运行。

二、布置一般消火栓要布置在建筑物内外各个房屋和其他重要建筑物之间，布置位置应遵循以下原则：1. 要布置在易燃物品较多的地方，防火难度大的地区。

2. 布置位置要考虑重点防火部位，如厨房、锅炉房、加油站等。

3. 消火栓距离应满足覆盖范围的要求，以保证所有建筑物都能够得到及时的灭火救援。

4. 布置位置要尽量距离防火隔墙、隔离带等较远，以免灭火过程中继续燃烧扩散，从而提高了灭火难度。

5. 消火栓应便于使用、接近，方便消防人员进行救援和灭火。

消火栓的给水系统的水力计算资料

f Hm 1.2 10 Hq 13.58mH2 O 1 f H m 1 0.0097 1.2 10
(3)确定水枪设计流量
q xh BH q 1.577 13.58 4.63 L / S
根据《高规》要求：取qxh=5L/s (4)重新确定水枪充实水柱和喷嘴压力
解：（1）水枪充实水柱的计算：
Hk 10 1 Sk 1.414 9 12.47 （m) sin sin 45
（2）《建规》要求：Sk不应小于7m （3）水枪充实水柱条件允许时可采用 12.47m。

2室内消火栓栓口处所需的水压
H Xh H q H d H K
p123表3-20 高层建筑物室内消火栓用 水量
2.室内消防给水系统水压
1） . 水枪充实水柱长度
消火栓设备的水枪射流灭火，需求有一定 强度的密实水流才能有效地扑灭火灾。
Flash格式演示动画 在这里单击鼠标左键播放
水枪充实水柱长度应大于7m，小于15m。 水枪射流在26mm～38mm直径圆断面内、包含 全部水量75%～90%的密实水柱长度称为水枪的充 实水柱长度。
3消火栓处的剩余压力和减压孔板
1)消火栓处剩余压力：
H o H b (Z h hd H q )
Ho —计算层消火栓处的剩余水压，mH2O； Hb—按最不利点消火栓计算确定的消防水压，即 消防泵的扬程, mH2O； Z —该层消火栓与消防泵轴之间的几何高差,m Σh—自消防泵至该层消火栓处的消防管道沿程和 局部水头损失之和， mH2O； Hd—消防水带的水头损失, mH2O； Hq—水枪喷嘴造成一定长度的充实水柱所需水压, mH2O；
某建筑物内的消火栓箱内配备SN65mm消

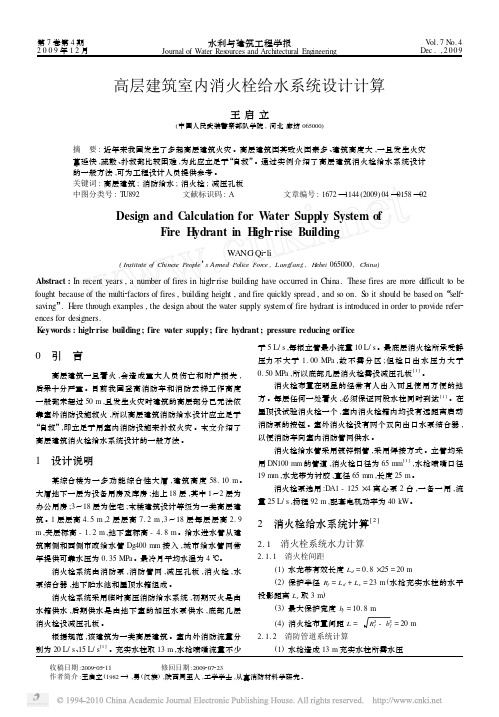

高层建筑室内消火栓给水系统水力计算

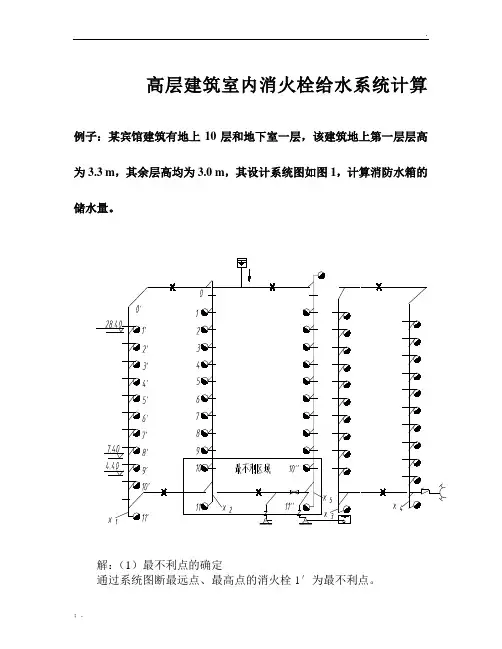

高层建筑室内消火栓给水系统计算例子：某宾馆建筑有地上10层和地下室一层，该建筑地上第一层层高为3.3 m，其余层高均为3.0 m，其设计系统图如图1，计算消防水箱的储水量。

解：（1）最不利点的确定通过系统图断最远点、最高点的消火栓1′为最不利点。

（2）水枪喷嘴处所需水压查表，水枪喷嘴直径选择19mm ，水枪系数φ值为0.0097；充实水柱m H 要求不小于10m ，选m H =10m ，水枪实验系数f ∂值为1.20。

水枪喷嘴处所需水压kPa O mH H f H f H m m q 1366.13)102.10097.01/(102.1)-1/(2==⨯⨯-⨯=•∂•∂=（3）水枪喷嘴的出流喷口直径19mm 的水枪水流特性系数B 为1.577。

)/(5)/(63.46.13577.1s L s L BH q q xh <=⨯==取q xh =5L/s则：2211515.85()1.577xh q q H m B ''=== （4）水带阻力19mm 的水枪配65mm 水带，衬胶水带阻力较小，室内消火栓水带多为衬胶水带。

查表知65mm 水带阻力系数Z A 值为0.00172.水带阻力损失：m q L A h xh d z d 86.052000172.022=⨯⨯=••=（5）消防栓口所需的水压： 最不利点1ˊ消火栓口的水压O mH H h H H k d q xh 271.18286.085.151=++=++= (6)水力计算本设计按不考虑自喷系统进行，则规范规定，室内消防流量不得小于20L/s ，消防竖管的最小流量为10 L/s 。

同时，消防竖管的布置，应保证同层相邻两个消火栓的水枪的充实水柱同时达到被保护范围内的任何部位。

因此需要计算两根竖管的消防流量。

按规范规定每根消防竖管的直径应按通过的流量经计算确定，但不应小于100mm 。

初步设计选择DN100。

管道局部水头损失，消火栓系统按管道沿程水头损失的10％采用。

消火栓系统水力计算

计算原理参照《全国民用建筑工程设计技术措施2003》，《建筑给水排水工程》（中国建筑工业出版社）基本计算公式1. 最不利点消火栓流量Qxh = SQRT(B * Hq)式中：Qxh-水枪喷嘴射出流量(L/s) （依据规范需要与水枪的额定流量进行比较，取较大值）B-水枪水流特性系数Hq-水枪喷嘴造成一定长度的充实水柱所需水压2. 最不利点消火栓压力Hxh = Hd + Hq + Hsk = Ad * Ld * Qxh*Qxh + Qxh*Qxh/B + 2式中：Hxh -消火栓栓口的最低水压(0.010MPa)Hd-消防水带的水头损失(0.01MPa)Hq-水枪喷嘴造成一定长度的充实水柱所需水压(0.01MPa)Hd-消防水带的水头损失(0.01MPa)Ad-水带的比阻Ld-水带的长度(m)Qxh-水枪喷嘴射出流量(L/s)B-水枪水流特性系数Hsk-消火栓栓口水头损失，宜取0.02Mpa3. 次不利点消火栓压力Hxh次= Hxh最+ H层高+ Hfj式中：H层高-消火栓间隔的楼层高(m)Hfj-两个消火栓之间的沿程、局部水头损失(m)4. 次不利点消火栓流量Qxh次= sqrt((Hxh次- 2) / (Ad*Ld + 1/B))（依据规范需要与水枪的额定流量进行比较，取较大值）5. 流速VV = (4 * Q) / (π * Dj * Dj)式中：Q-管段流量L/sDj-管道的计算内径（m）6. 水力坡降i = 0.00107 * V * V / (pow(Dj, 1.3)式中：i-每米管道的水头损失（m H20/m）V-管道内水的平均流速（m/s）Dj-管道的计算内径（m）7. 沿程水头损失h = i * L式中：L-管段长度m8. 局部损失（采用当量长度法）h = i * L(当量)式中：L(当量) 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C)计算参数：水龙带材料：衬胶水龙带长度：25m水龙带直径：65mm水枪喷嘴口径：19mm充实水柱长度：10 m水带比阻：A z=0.0172水枪水流特性系数：B=0.158充实水柱：S k =13m一、1、2、3#楼低区消防水泵校核计算1、最不利点消火栓入口压力：1）充实水柱所需压力：H q=10aS k /（1-φaS k）=10×1.213×13/（1-0.9668×0.01×1.213×13）=0.8475=186kpa2）水枪喷嘴射出流量：q xh=（B H q）0.5 =5.42l/s3）水带水头损失：h d=A Z L d q2xh =0.0172×25×5.42×5.42=12.6 kpa4）2#楼23层最不利点消火栓入口压力为Hxh= Hsk+H q+h d=21.86m2、管道阻力：管段名称管道流量L/s 管长m管径mm水力坡降mH2O/m流速m/s损失mH2O终点压力mH2O水泵出口～负一层管井最不利环路40 112 150 0.0481 2.3 5.4四层最不利环路（1～2楼）40 85 150 0.0481 2.3 4.012#楼16层最不利环路40 46 150 0.0481 2.3 2.212#楼负一层～16层立管40 75 150 0.0481 2.3 3.612#楼16层立管～21层立管15.42 20.5 100 0.0615 2 1.262#楼21层立管～22层立管10.42 4.25 100 0.0304 1.4 0.132#楼22层立管 5.42 4.25 100 0.0078 0.7 0.03 沿程阻力16.65 管道总阻力18.33、23层标高为95m，负一层消防水池最低水位标高为-5.45m4、水泵出口压力：H=（95+5.45+1.1）+21.86+18.3=141.7m5、低区消火栓泵扬程选145m.二、1#楼高区消火栓水泵校核计算：1、1#楼31层最不利点消火栓入口压力为21.86m2、管道阻力：管段名称管道流量L/s 管长m管径mm水力坡降mH2O/m流速m/s损失mH2O终点压力mH2O水泵出口～1#楼16层最不利环路40 70 150 0.0481 2.3 3.341#楼16层立管～29层立管16.26 56.5 100 0.0678 2.1 1.391#楼29层立管～30层立管10.84 4.25 100 0.0304 1.4 0.131#楼30层立管～31层立管5.42 4.25 100 0.0078 0.7 0.03沿程阻力 4.89 管道总阻力 5.43、31层标高为130.25m，传输水箱最低水位标高为70.75m4、水泵出口压力：H=【（130.25-70.75+1.1）+21.88+5.4】×1.1=96.7m5、高区消火栓泵扬程选100m.三、1#楼高区传输水泵校核计算：1、传输水箱补水入口压力为7m2、管道阻力：管段名称管道流量L/s 管长m管径mm水力坡降mH2O/m流速m/s损失mH2O终点压力mH2O水泵出口～负一层最不利环路40 118 200 0.0088 1.2 1.04负一层立管～转换层立管40 78.9 200 0.0088 1.2 0.7转换层最不利环路40 28 200 0.0088 1.2 0.25沿程阻力 1.99 管道总阻力 2.23、传输水箱顶标高为73.45m，负一层消防水池最低水位标高为-5.45m，4、传输水箱补水管出口压力为7m,5、水泵出口压力：H=（73.45+5.45+1.1）+7+2.2=89.2m6、高区传输水泵扬程选90m.。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

模块三 室内消防给水系统核算
接。当其中一条损坏时，其余的出水管仍能供应全部用水 量。在出水管上宜设检查用的压力表和试水用的放水阀门。 ③固定消防泵应设备用泵，其工作能力不应小于一台主要泵。 但符合下列条件之一时可以不设备用泵。 a.室外消防水量不超过25L/s的工厂、仓库。 b.7～9的单元式住宅。 ④消防水泵应保证在火警后50min内开始工作，并在火场断 电时仍能正常运转。设有备用泵的消防水泵，应设备用动 力，若用双电源或双回路供电有困难时，可采用内作燃机 动力。消防水泵与动力机械宜直接连接。 ⑤消防水泵房应有与本单位消防队直接联络的通讯设备。
力损失之和，KPa。 7）校算室外给水管道水压，确定本系统所选用的给水方式。
模块三 室内消防给水系统核算
生活、生产和消防共用系统时，应按生活、生产用水 达到最大时用水量与室内消防用水量之和进行水力计算， 淋浴用水量可按其计算水量15%计，洗刷用水可不计算 在内。 3.对室内消火栓灭火系统设备的要求 1）消防水泵的要求： ①一组消防水泵的吸水管不应少于两条，当其中一条损坏 时，其余的吸水管仍能通过全部用水量。高压和临时高 压消防给水系统中的每台消防泵应有独立吸水管。消防 泵宜采用自灌式引水。 ②消防水泵房应有不小于两条出水管直接与环状管想相连69来自096
3
7
4
7
模块三 室内消防给水系统核算
2.室内消火栓给水系统的水力计算与步骤 目的：确定DN和总压力H 1）从室内消防给水管道系统图，选不利消火栓和最不利
立管，确定计算管路。环状网：假设某端发生故障， 按枝状计算； 2）按消防规范规定，分配室内消防流量；（注意：建筑 内同时发生火灾的次数为1次，着火点1处） 3）求出计算管路上各消火栓的消防射流量及栓口压力； 4）在消防管道的流速允许的范围内确定管径； 5）计算最不利管段（计算管段）及计算最不利管路的沿 层压力损失和局部压力损失；
模块三 室内消防给水系统核算
1.消火栓出口所需压力确定：
Hxh Hq Hd Hk
H xh ——消火栓出口处所需水压，Kpa； H q ——水枪口造成某长度的充实水柱所需水压，Kpa；
H d ——消防水龙带的压力损失，Kpa；
Hk ——消火栓口压力损失，KPa。取20KPa。
1）水龙带损失
Hd
模块三 室内消防给水系统核算
6）计算室内消火栓给水系统所需总压力H
H 9.81 H 0 H xh h
H ——室内消火栓给水系统所需要总压力，KPa；
H 0 ——最不利点消火栓与室外地坪的标高差，m；
H xh——最不利点消火栓出口处所需水压，KPa；
h ——计算管路总压力损失，为沿层压力损失与局部压
模块三 室内消防给水系统核算
2）对室内消防水箱的要求： ①室内消防水箱的设置，应根据室外管网的水压和水量及
室内用水要求来确定。 ②设置常高压给水系统并能保证最不利点消火栓和自动喷
水灭火系统等的水量和水压的建筑物，或设置干式消防 竖管的建筑物，可不设置消防水箱。 ③设置临时高压给水系统的建筑物应设置消防水箱（包括 气压水罐、水塔、分区给水系统的分区水箱）。 ④消防水箱的设置应符合下列规定： ➢ 重力自流的消防水箱应设置在建筑的最高部位。 ➢ 消防水箱应储存10min的消防用水量。当室内消防用水 量小于等于25L/s，经计算消防水箱所需消防储水量大
模块三 室内消防给水系统核算
于12m3时，仍可采用12m3；当室内消防用水量大于25L/s， 经计算消防水箱所需消防储水量大于18m3时，仍可采用 18m3。 ➢ 消防用水与其它用水合用的水箱应采取消防用水不作他 用的技术措施。 ➢ 发生火灾后，由消防水泵供给的消防用水不应进入消防 水箱。 ➢ 消防水箱可分区设置。 ⑤室内消防水箱的设置高度，原则上应满足室内最不利点 灭火设备所需水量和水压，如果有困难，也可设置气压 给水设备。
模块三 室内消防给水系统核算
3）对减压节流设备的要求： 在低层室内消火栓给水系统中，消火栓口处静水压力
不能超过800KPa，否则应采用分区给水系统。同时，消火 栓栓口处出水水压超过500KPa时应考虑减压，减压设备为 减压阀或减压孔板。
（2）H q
q2
Hq
xh
B
B——水流特性系数，与水枪喷嘴直径有关； q xh——消防射流量，l/s；
H q ——水枪口造成某长度的充实水柱所需水压，KPa;
喷嘴直径 （mm）
B
水流特性系数B值
6
7
8
9
13
16
19
22
25
0.001 0.002 0.005 0.007 0.034 0.079 0.157 0.283 0.472
Az Ld
q
2 xh
模块三 室内消防给水系统核算
q—xh—消防射流量，l/s
H d ——水带水头损失，mH2O
Ld ——水带长度，m
Az ——水带阻力系数 水带比阻Az值
水带口径（mm）
比阻Az值 帆布的、麻织的水带
50
0.1501
65
0.0430
衬胶的水带 0.0677 0.0172
模块三 室内消防给水系统核算
学习项目二 建筑消防给水系统安装
模块三 室内消防给水系统核算
单元1 室内消火栓给水系统的水力计算
一、室内消防用水量 室内设有消火栓灭火系统的用水量应根据建筑物类
型、规模、高度、结构、耐火等因素按同时使用水抢数 量和充实水柱长度，由计算确定，但数值不应小于教材 2-24的规定。
建筑物内部设有消火栓和自动喷水灭火设备时，室 内消防用水量应按需要同时开启的上述设备用水量之和 计算。
