消防水力计算原理参照

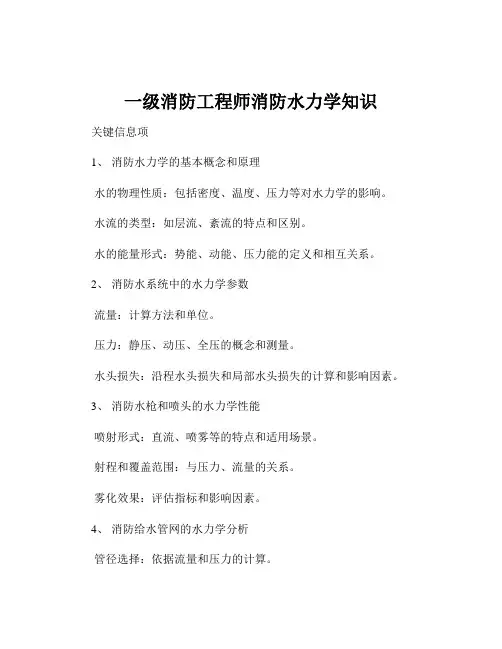

一级消防工程师消防水力学知识关键信息项1、消防水力学的基本概念和原理水的物理性质：包括密度、温度、压力等对水力学的影响。

水流的类型：如层流、紊流的特点和区别。

水的能量形式：势能、动能、压力能的定义和相互关系。

2、消防水系统中的水力学参数流量：计算方法和单位。

压力：静压、动压、全压的概念和测量。

水头损失：沿程水头损失和局部水头损失的计算和影响因素。

3、消防水枪和喷头的水力学性能喷射形式：直流、喷雾等的特点和适用场景。

射程和覆盖范围：与压力、流量的关系。

雾化效果：评估指标和影响因素。

4、消防给水管网的水力学分析管径选择：依据流量和压力的计算。

管网布置：对水力学性能的影响。

阀门设置：控制水流和压力的作用。

5、消防水池和水箱的水力学设计容积计算：满足消防用水量的要求。

水位控制：保证供水的可靠性。

进出水管道设计：避免水的倒流和漩涡。

11 消防水力学的基本概念和原理111 水是消防灭火中最常用的灭火剂之一，了解水的物理性质对于正确运用消防水系统至关重要。

水的密度会随着温度和压力的变化而略有改变，一般情况下，在常温常压下，水的密度约为 1000 千克/立方米。

温度升高时，水的密度会减小；压力增大时，水的密度会略有增加。

112 水流的类型主要分为层流和紊流。

层流是指水流中各质点有规律地分层流动，互不干扰，水头损失与流速的一次方成正比。

紊流则是水流中各质点的运动轨迹极不规则，相互混杂，水头损失与流速的平方成正比。

在消防水系统中，通常会出现从层流到紊流的过渡。

113 水的能量形式包括势能、动能和压力能。

势能与水的位置高度有关，动能与水流的速度有关，压力能则与水所受的压力有关。

这三种能量在水的流动过程中可以相互转换，但总能量保持不变。

12 消防水系统中的水力学参数121 流量是指单位时间内通过某一过水断面的水的体积，常用单位为升/秒（L/s）或立方米/小时（m³/h）。

流量的计算可以通过管道截面积和流速相乘得出。

消火栓的给水系统的水力计算消防设备是社会重要的基础设施之一，在城市和乡村防火、防灾工作中发挥着重要作用。

消火栓是消防设备中最重要的一个结构，搭配适当的给水系统能够有效地进行消防灭火工作。

消火栓的给水系统涉及到水力学中的许多问题，本文将针对消火栓的给水系统的水力计算进行探讨。

简介消火栓给水系统是一个复杂而庞大的系统，由水源、输水、阀门、管道、消火栓等组成。

消火栓的给水系统包括不同级别的管网，以供水的压力来补偿其损失，并保证消火栓确保火场携带水源的最小水压。

给水系统的水力特性决定了消火栓的额定出水压力和流量。

因此，消火栓给水系统的设计需要考虑消火栓的类型、数目和分布，以及供水管道的规划和设计等要素。

消火栓的类型目前的消防设施分为水管式和消火栓式两种类型。

水管式消防设施是指在消防水管内加压，将水送入楼内，再在室内管网连接消火栓，实现消防供水。

水管式消防设施具有隐蔽、美观、方便维护等优点，但效果不如消火栓式好。

消火栓式消防设施是指通过网络式的供水管路在消火栓端实施消防供水，具有直接供水、短时间内提供大量水源等优点。

因此，消火栓式的消防设施可以提高灭火速度，是大型建筑、加油站等安装的重要消防设施。

消火栓的水力特性消火栓的水力特性是指消火栓在特定压力条件下单向流动时的流量、阻力和压力的关系。

消火栓所需的压力大约在2.5kg/m²至3.5kg/m²之间。

这个压力决定了消火栓的放水量。

在实际情况中，消火栓管道的长度、管径、流量等都会对消火栓输出水压产生影响。

在计算消火栓的水力特性时，涉及到一些基本的水力学公式，其中包括以下：•海斯ch公式：用于计算流量与水压下降之间的关系。

-局部失压：当流动液体通过管道转弯、收缩减径或扩张等时，会产生阻力，称为局部失压。

•长度失压：当流动液体通过管道时，因摩擦阻力作用而产生的压力损失。

消火栓的水力计算需要确定供水道路、消火栓的类型、数量和位置，以及其他设备。

消火栓系统水力计算根据《全国民用建筑工程设计技术措施2003》和《建筑给水排水工程》（XXX），最不利点消火栓流量和压力可以通过以下公式计算：1.最不利点消火栓流量公式为：Qxh = SQRT(B * Hq)，其中Qxh为水枪喷嘴射出流量，B为水枪水流特性系数，Hq为水枪喷嘴造成一定长度的充实水柱所需水压。

2.最不利点消火栓压力公式为：Hxh = Hd + Hq + Hsk + Ad * Ld * Qxh*Qxh + Qxh*Qxh/B，其中Hxh为消火栓栓口的最低水压，Hd为消防水带的水头损失，Hq为水枪喷嘴造成一定长度的充实水柱所需水压，Ad为水带的比阻，Ld为水带的长度，Qxh为水枪喷嘴射出流量，B为水枪水流特性系数，Hsk为消火栓栓口水头损失。

3.次不利点消火栓压力公式为：Hxh次= Hxh最+ H层高+ Hfj，其中H层高为消火栓间隔的楼层高，Hfj为两个消火栓之间的沿程、局部水头损失。

4.次不利点消火栓流量公式为：Qxh次= sqrt((Hxh次- 2) / (Ad*Ld + 1/B))。

5.流速公式为：V = (4 * Q) / (π * Dj * Dj)，其中Q为管段流量，Dj为管道的计算内径。

6.水力坡降公式为：i = 0. * V * V / (pow(Dj。

1.3))，其中i 为每米管道的水头损失，V为管道内水的平均流速，Dj为管道的计算内径。

7.沿程水头损失公式为：h = i * L，其中L为管段长度。

8.局部损失公式为：h = i * L(当量)，其中L(当量)为管段当量长度，采用当量长度法进行计算。

根据上述公式，可以进行1、2、3#楼低区消防水泵校核计算。

1）计算充实水柱所需的压力为Hq=10aSk/(1-φaSk)，代入数据得到Hq=186kpa。

2）计算水枪喷嘴射出流量为qxh=(BHq)0.5，代入数据得到XXX。

3）计算水带水头损失为hd=AZLdqxh，代入数据得到hd=12.6kpa。

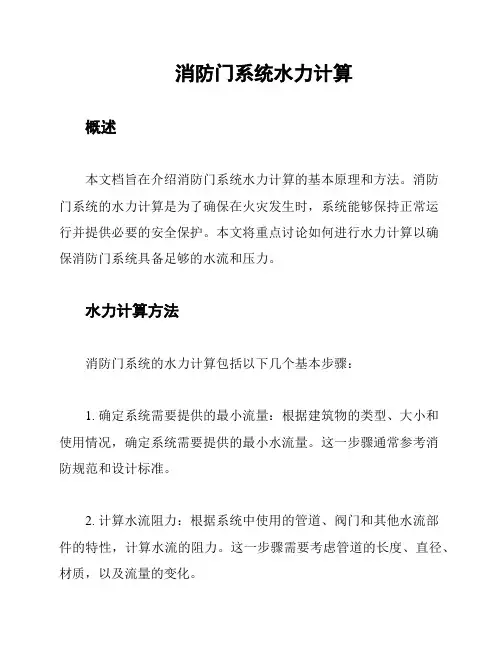

消防门系统水力计算
概述
本文档旨在介绍消防门系统水力计算的基本原理和方法。

消防
门系统的水力计算是为了确保在火灾发生时，系统能够保持正常运
行并提供必要的安全保护。

本文将重点讨论如何进行水力计算以确
保消防门系统具备足够的水流和压力。

水力计算方法
消防门系统的水力计算包括以下几个基本步骤：
1. 确定系统需要提供的最小流量：根据建筑物的类型、大小和
使用情况，确定系统需要提供的最小水流量。

这一步骤通常参考消
防规范和设计标准。

2. 计算水流阻力：根据系统中使用的管道、阀门和其他水流部
件的特性，计算水流的阻力。

这一步骤需要考虑管道的长度、直径、材质，以及流量的变化。

3. 确定水泵需求：根据计算得到的最小流量和水流阻力，确定所需的水泵性能参数，包括水泵的扬程、流量和功率。

4. 设计水泵系统：根据水泵需求，设计水泵的选型、布置和控制方式。

同时还需要考虑电力供应、水源和其他配套设施。

结论
消防门系统的水力计算是确保系统能够在火灾发生时正常工作的重要步骤。

通过合理的水力计算和系统设计，可以保证消防门系统具备足够的水流和压力，从而提供可靠的火灾安全保护。

在进行水力计算时，应遵循相关的消防规范和设计标准，确保计算结果准确可靠。

消火栓的给水系统的水力计算1.确定水流量要求：水流量的要求取决于建筑物的类型和规模，以及消防主管部门的规定。

一般来说，重要的建筑物和大型建筑物需要更大的水流量。

根据建筑物的类型和规模，确定所需的最小水流量。

2.选择消火栓的类型和数量：根据消火栓的类型和数量，可以确定每个消火栓所需的水流量。

根据建筑物的布局和消防要求，确定最佳的消火栓布置方案。

3.确定供水管道的直径和长度：根据消火栓的数量和类型，以及建筑物的布局，可以确定供水管道的直径和长度。

供水管道的直径应足够大，以保证水流的流量和压力。

4.确定水泵的性能：水泵的性能包括排水量和扬程。

根据建筑物的高度和水流量要求，确定所需的水泵性能。

5.进行水力计算：根据以上的参数，进行水力计算，计算出需要的总水流量和压力。

水力计算可以通过使用公式和计算软件来进行。

在进行水力计算时1.水力计算应考虑建筑物内部的压力损失，包括管道摩擦损失和管件、弯头等附件的损失。

2.消防水源的选择也是水力计算的重要部分。

一般来说，可以使用自来水供水或设置专用消防水箱供水。

3.水力计算应考虑系统的可靠性和安全性。

在计算水流量时，应留出一定的余量，以应对突发情况和降低压力损失。

4.在进行水力计算时，应注意尽可能减少系统的阻力和压力损失，例如减少管道的弯头和附件，提高管道的光滑度。

消火栓的给水系统水力计算是一个复杂的过程，需要根据具体的建筑物和消防要求进行详细的分析和计算。

准确的水力计算可以确保消火栓系统在火灾发生时提供足够的水流和压力，保证有效的灭火工作，保护人们的生命和财产安全。

自动喷水灭火系统（Automatic Sprinkler System，简称ASS）是一种常见的火灾防护自动喷水灭火系统（Automatic Sprinkler System，简称ASS）是一种常见的火灾防护设备，其工作原理是通过管道系统将水均匀地喷洒到火源上，以达到灭火的目的。

在设计和安装自动喷水灭火系统时，需要对管道的水力进行计算，以确保系统的有效性和安全性。

以下是一些常见的管道水力计算方法：1. 流量计算：流量是衡量水流速度的物理量，通常用立方米/小时（m³/h）表示。

在自动喷水灭火系统中，流量的计算需要考虑火灾的类型、火源的大小、管道的长度和直径等因素。

一般来说，流量的计算公式为Q=AV，其中Q是流量，A是管道的横截面积，V是水流速度。

2. 压力损失计算：在水流通过管道时，由于摩擦力和局部阻力的作用，水流的速度会减小，这就是压力损失。

在自动喷水灭火系统中，压力损失的计算需要考虑管道的长度、直径、材料和水流速度等因素。

一般来说，压力损失的计算公式为ΔP=fL/D，其中ΔP是压力损失，f 是摩擦因子，L是管道的长度，D是管道的直径。

3. 扬程计算：扬程是衡量水流能量的物理量，通常用米（m）表示。

在自动喷水灭火系统中，扬程的计算需要考虑水源的高度、管道的长度和直径、流量和压力损失等因素。

一般来说，扬程的计算公式为H=ΔP+ρgh+v²/2g，其中H是扬程，ΔP是压力损失，ρ是水的密度，g是重力加速度，h是水源的高度，v是水流速度。

4. 水泵选择：在自动喷水灭火系统中，水泵的选择需要考虑流量、扬程、效率和功率等因素。

一般来说，水泵的流量应大于系统的最大流量，扬程应大于系统的最大扬程，效率应尽可能高，功率应满足系统的需求。

5. 管道布局设计：在自动喷水灭火系统中，管道的布局设计需要考虑火源的位置、水源的位置、管道的长度和直径、流量和压力损失等因素。

一般来说，管道应尽可能短，直径应尽可能大，流量和压力损失应尽可能小。

第3章建筑消防系统3.2消火栓给水系统的水力计算消火栓给水系统的水力计算消火栓给水系统水力计算的主要任务是根据规范规定的消防用水量及要求使用的水枪数量和水压确定管网的管径，系统所需的水压，水池、水箱的容积和水泵的型号等。

我国规范规定的各种建筑物消防用水量及要求同时使用的水枪数量可查表3-4、表3-5。

3.2.1消火栓口所需的水压kd q xh H h H H ++=消火栓口所需的水压按下列公式计算式中H xh ——消火栓口的水压，kPa ；H q ——水枪喷嘴处的压力，kPa ；h d ——水带的水头损失，kPa ；H k ——消火栓栓口水头损失，按20 kPa 计算。

gv H q 22=f f f q H gv d K H H H ⋅⋅=-=∆221理想的射流高度（即不考虑空气对射流的阻力）为：式中υ——水流在喷嘴口处的流速，m/s ；g ——重力加速度，m/s 2；实际射流对空气的阻力为：式中a f ——实验系数=1.19+80(0.01·H m )4,可查表3-7。

水枪喷嘴处的压力与充实水柱高度的关系为：水枪在使用时常倾斜45°～60°角，由试验得知充实水柱长度几乎与倾角无关，在计算时充实水柱长度与充实水柱高度可视为相等。

mf f H a H =m f m f q H a H a H ⋅⋅-⨯⋅=ϕ110K Pa水枪充实水柱高度H m 与垂直射流高度H f 的关系式由下列公式表示：式中q xh ——水枪的射流量，L/s ；μ——孔口流量系统，采用；B ——水枪水流特性系数，与水枪喷嘴口径有关，可查表3-8；式中q d ——水带水头损失，kPa ；L d ——水带长度，m ；A Z ——水带阻力系数，见表3-10。

qxh BH q =102⨯⋅=xhd z d q L A h 水带水头损失应按下列公式计算：水枪射出流量与喷嘴压力之间的关系可用下列公式计算：3.2.2消防水池、水箱的贮存容积1.消防贮水池的消防贮存水量应按下式确定：()xL f f T Q Q V ⋅-=6.3式中V f ——消防水池贮存消防水量，m 3；Q f ——室内消防用水量与室外给水管网不能保证的室外消防用水量之和，L/s ；Q L ——市政管网可连续补充的水量，L/s ；T x ——火灾延续时间，h ；详见附表3-1。

建筑消防给水系统是建筑的主要灭火设施，消防给水系统设计合理与否，对扑救火灾成败起着决定性作用，消防给水设计中不论是设计人员还是审核人员，掌握水力计算的基本原理和计算方法是至关重要的。

以下就结合规范对消防给水的计算原理和计算方法进行归纳总结。

一、水力计算的基本原理众所周知，自然界一切物质的能量转化均服从能量守恒定律：能量既不会凭空产生，也不会凭空消失，它只能从一种形式转化为另一种形式，或者从一个物体转移到另一个物体，在转化或转移的过程中其总量不变。

物质“水”作为一种流体也遵守能量守恒定律，流体的能量包括内能、位能、动能、压力能，若将伴随流体经过截面1输入的能量用下标1标明（如图1），经过截面2输出的能量用下标2注明，则图中所示水系统的总能量衡算式便为：mU1+mgz1+mu12/2+p1v1+mqe +mwe=mU2+mgz2+mu22/2+p2v2（1）112P1P2图1 压力能或流动能示意图这里，我们按照理想状态下的水进行计算，所谓理想状态，即不可压缩和内能不变（也就是温度不变），那么对（1）式通过恒等式变化即得机械能衡算――柏努利方程：z1+u12/ 2g+p1/ρg=z2+u22/ 2g+p2/ρg+△z（2）（2）式中z称为位头（位压头），反映水的位置高低，u2/2g称为速度头（动压头），反映水的流速大小，p/ρg称为压力头（静压头），反映水对容器或管道壁的压力大小，三项之和称为总压头，△z称为机械能损失（水流动时的阻力损失）。

由上面柏努利方程可知，水在某一位置的压力、速度、流量、位置高低等是息息相关的，其中任意一个值发生变化，其它值也相应变化。

例如：消防给水中的常高压给水系统，规范中对最不利点的给水压力有最低要求，对流量有最低要求，对流速有最高流速要求，最不利点的高度由建筑物的高低确定，管道阻力可以计算得出（下面具体介绍），这样就可以通过柏努利方程推算出给水压力多大才能达到常高压给水要求。

计算原理参照《自动喷水灭火系统设计规范GB 50084-2001》(2005年版) 基本计算公式： 1、喷头流量：P K q 10=式中：q -- 喷头处节点流量，L/minP -- 喷头处水压（喷头工作压力）MPa K -- 喷头流量系数 2、流速V ：2π4jxh D q v =式中：Q -- 管段流量L/sD j --管道的计算内径（m ） 3、水力坡降：3.1200107.0jd v i =式中：i -- 每米管道的水头损失（mH 20/m ） V -- 管道内水的平均流速（m/s ） d j -- 管道的计算内径（m ），取值应按管道的内径减１mm 确定 4、沿程水头损失：L i h ×=沿程式中：L -- 管段长度m5、局部损失（采用当量长度法）：L i h ×=局部(当量)式中：L(当量) -- 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C) 6、总损失： 沿程局部h h h +=7、终点压力： h h h n n +=+1计算结果:所选作用面积:161.0平方米总流量:25.79 L/s平均喷水强度:9.61 L/min.平方米入口压力:43.93 米水柱3、高差计算泵房水池吸水管标高为—10米，最高处喷头标高为7.00，高差Z =6+7=17米。

4、主干管沿程损失及局部损失自吸水管路至三楼最不利区域入口处管路为DN150，管长为120米。

按流量25.79L/s，计算沿程损失和局部损失共计4米。

5、泵站损失取5米。

6、湿式报警阀及水流指示器水损取6米。

7、喷淋泵扬程H=43.93+17+4+5+6=76米。

三、计算结果1、喷淋泵参数现选择的喷淋泵参数为流量100m³/h，扬程76米。

灭火器系统水力计算
介绍
灭火器系统是建筑物和设施的重要组成部分，用于提供灭火和火灾控制能力。

在设计灭火器系统时，进行水力计算是至关重要的步骤之一。

水力计算可以确定系统所需要的水压和水流量，以确保在发生火灾时，系统能够提供足够的水量和压力。

计算步骤
进行灭火器系统的水力计算，可以按照以下步骤进行：
1. 确定设计流量：设计流量是指在火灾发生时所需的水流量。

根据建筑物的大小、用途和火灾危险性等因素，确定系统所需的设计流量。

2. 确定喷头数量和喷洒密度：根据设计流量计算出所需的喷头数量和喷洒密度。

喷头数量取决于需要覆盖的区域大小，喷洒密度则决定了每平方米需要的喷头数量。

3. 计算水流量：根据设计流量和喷头数量，计算出所需的总水流量。

水流量可以根据公式进行计算，或者通过使用水流计等仪器进行实测。

4. 计算水压：根据系统的布置和管道长度等因素，计算出所需的水压。

水压可以通过使用水压计等仪器进行实测，或者使用水力计算公式进行估算。

5. 校验系统：校验已计算得出的水流量和水压是否满足设计要求。

如果结果不满足要求，可能需要对系统进行调整或重新设计。

结论
灭火器系统的水力计算是确保系统能够在火灾发生时提供足够的水量和压力的重要步骤。

通过正确进行水力计算，可以确保系统的可靠性和有效性。

在进行水力计算时，需要考虑建筑物的特点和需求，以得出合理且可行的结果。

消火栓给水系统水力计算消防给水系统是建筑物内部的重要消防设备，其设计和安装需要进行水力计算，以确保在发生火灾时，消防设备能够提供足够的水压和流量。

消火栓系统是其中的一种重要组成部分，本文将重点介绍消火栓给水系统的水力计算。

首先，消火栓的水压要求是系统设计的基础，一般遵循建筑防火规范的相关要求。

根据规范的要求，消火栓的出水压力应不小于0.3MPa，喷嘴处的压力应不小于0.2MPa。

在进行水力计算时，需要根据最远的消火栓处的要求进行计算。

其次，给水管道的流量计算是根据规范中的要求来确定的。

一般来说，给水管道的流量应根据建筑物的使用功能、建筑面积、平面布置和人员密度等因素进行考虑。

其中，流量的计算一般可以通过使用规范中的公式进行计算，同时还需要考虑多个消火栓同时使用的情况。

给水管道的水压计算是为了保证消火栓系统能够提供足够的水压。

在进行水压计算时，需要考虑到供水管道的摩擦阻力、水源的水压、消火栓的水压损失等因素。

计算结果应满足规范中的要求，并考虑到系统的可靠性和稳定性。

最后，消火栓数量的确定也是进行水力计算的重要一步。

一般来说，消火栓的数量应根据建筑物的使用功能和建筑面积进行确定。

按照要求，消火栓的间距不应大于30米，一般不少于20米。

在计算中，需要确定每个消火栓的流量要求，并结合建筑物的布置进行布置数量的确定。

在进行水力计算时，还需要考虑到系统的整体设计方案、消火栓的布置位置和管道的敷设方式等因素。

同时，还需要进行各种条件的验证计算，确保系统的安全可靠性。

综上所述，消火栓给水系统的水力计算是消防给水系统设计的重要一环。

合理的水力计算可以确保系统在发生火灾时能够提供足够的水压和流量，保证消防设备的正常运行。

因此，在进行水力计算时，需要遵循相关规范和要求，并结合实际情况进行合理的设计和计算。
