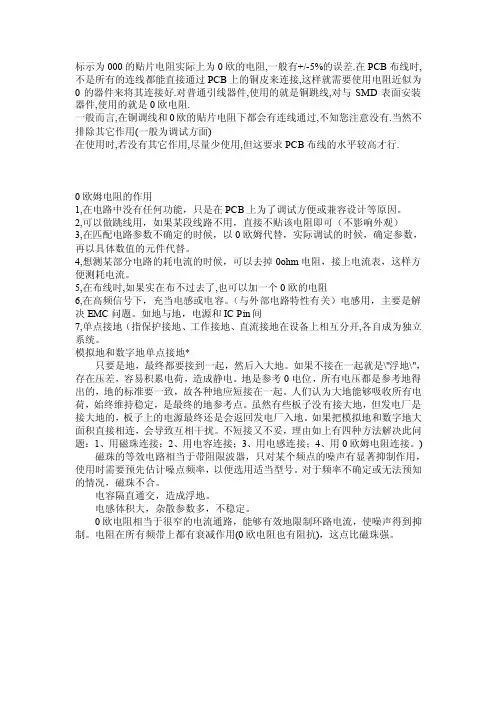

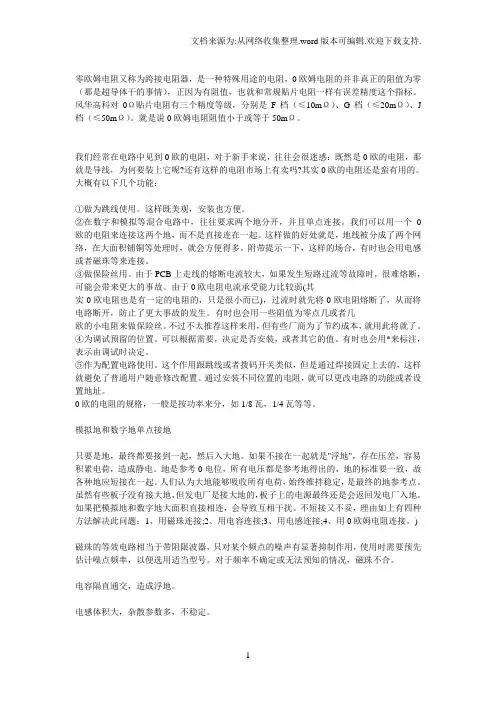

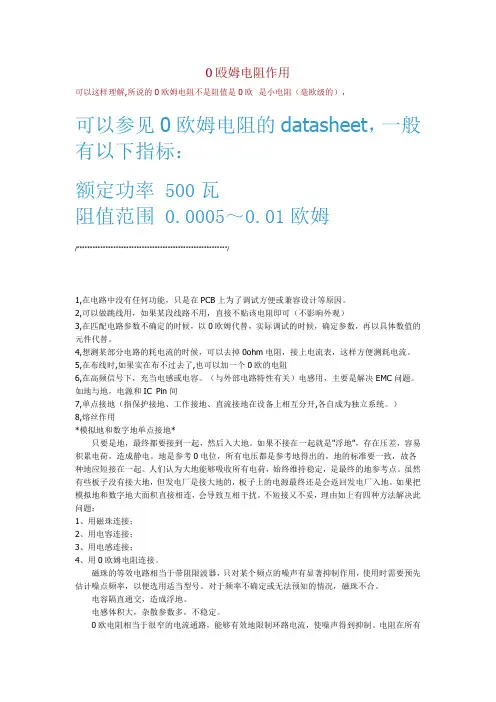

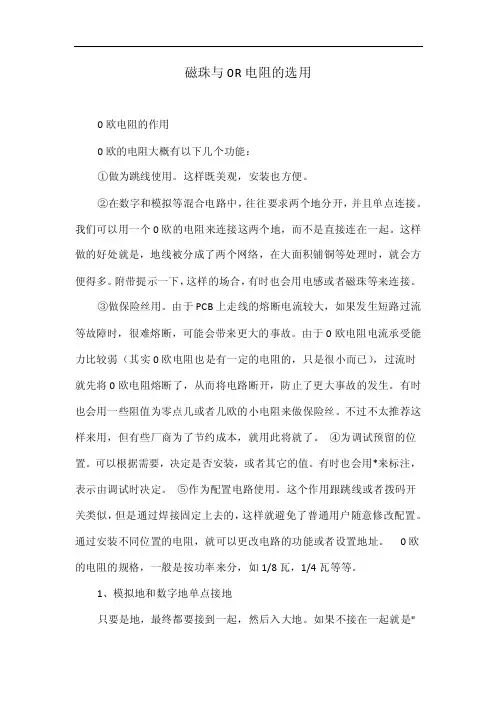

0欧姆电阻作用发表：2006-10-20 13:33:17 出处：你的博客网()0欧姆电阻作用1,在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
2,可以做跳线用，如果某段线路不用，直接不贴该电阻即可（不影响外观）3,在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。
4,想测某部分电路的耗电流的时候，可以去掉0ohm电阻，接上电流表，这样方便测耗电流。
5,在布线时,如果实在布不过去了,也可以加一个0欧的电阻6,在高频信号下，充当电感或电容。
（与外部电路特性有关）电感用，主要是解决EMC问题。
如地与地，电源和IC Pin间7,单点接地（指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。
）8,熔丝作用*模拟地和数字地单点接地*只要是地，最终都要接到一起，然后入大地。
如果不接在一起就是"浮地"，存在压差，容易积累电荷，造成静电。
地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。
人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。
虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。
如果把模拟地和数字地大面积直接相连，会导致互相干扰。
不短接又不妥，理由如上有四种方法解决此问题：1、用磁珠连接；2、用电容连接；3、用电感连接；4、用0欧姆电阻连接。
磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。
对于频率不确定或无法预知的情况，磁珠不合。
电容隔直通交，造成浮地。
电感体积大，杂散参数多，不稳定。
0欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。
电阻在所有频带上都有衰减作用(0欧电阻也有阻抗)，这点比磁珠强。
*跨接时用于电流回路*当分割电地平面后，造成信号最短回流路径断裂，此时，信号回路不得不绕道，形成很大的环路面积，电场和磁场的影响就变强了，容易干扰/被干扰。
在分割区上跨接0欧电阻，可以提供较短的回流路径，减小干扰。
*配置电路*一般，产品上不要出现跳线和拨码开关。
有时用户会乱动设置，易引起误会，为了减少维护费用，应用0欧电阻代替跳线等焊在板子上。
空置跳线在高频时相当于天线，用贴片电阻效果好。
*其他用途*布线时跨线调试/测试用临时取代其他贴片器件作为温度补偿器件更多时候是出于EMC对策的需要。
另外，0欧姆电阻比过孔的寄生电感小，而且过孔还会影响地平面（因为要挖孔）。
标签: 0欧姆电阻2 CMOS和TTL1.TTL电平：输出高电平>2.4V,输出低电平<0.4V。
在室温下，一般输出高电平是3.5V，输出低电平是0.2V。
最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。
2.CMOS电平：’1’逻辑电平电压接近于电源电压，’0’逻辑电平接近于0V。
而且具有很宽的噪声容限。
3.电平转换电路：因为TTL和COMS的高低电平的值不一样（ttl 5v<＝＝>cmos 3.3v），所以互相连接时需要电平的转换：就是用两个电阻对电平分压，没有什么高深的东西。
4.OC门，即集电极开路门电路，OD门，即漏极开路门电路，必须外界上拉电阻和电源才能将开关电平作为高低电平用。
否则它一般只作为开关大电压和大电流负载，所以又叫做驱动门电路。
5.TTL和COMS电路比较：1）TTL电路是电流控制器件，而coms电路是电压控制器件。
2）TTL电路的速度快，传输延迟时间短(5-10ns)，但是功耗大。
C OMS电路的速度慢，传输延迟时间长(25-50ns),但功耗低。
C OMS电路本身的功耗与输入信号的脉冲频率有关，频率越高，芯片集越热，这是正常现象。
3）COMS电路的锁定效应：COMS电路由于输入太大的电流，内部的电流急剧增大，除非切断电源，电流一直在增大。
这种效应就是锁定效应。
当产生锁定效应时，COMS的内部电流能达到40mA以上，很容易烧毁芯片。
防御措施：1）在输入端和输出端加钳位电路，使输入和输出不超过不超过规定电压。
2）芯片的电源输入端加去耦电路，防止VDD端出现瞬间的高压。
3）在VDD和外电源之间加线流电阻，即使有大的电流也不让它进去。
4）当系统由几个电源分别供电时，开关要按下列顺序：开启时，先开启COMS电路得电源，再开启输入信号和负载的电源；关闭时，先关闭输入信号和负载的电源，再关闭COMS 电路的电源。
S电路的使用注意事项1）COMS电路时电压控制器件，它的输入总抗很大，对干扰信号的捕捉能力很强。
所以，不用的管脚不要悬空，要接上拉电阻或者下拉电阻，给它一个恒定的电平。
2）输入端接低内组的信号源时，要在输入端和信号源之间要串联限流电阻，使输入的电流限制在1mA之内。
3）当接长信号传输线时，在COMS电路端接匹配电阻。
4）当输入端接大电容时，应该在输入端和电容间接保护电阻。
电阻值为R=V0/1mA.V0是外界电容上的电压。
5）COMS的输入电流超过1mA，就有可能烧坏COMS。
（一定条件下）7.TTL门电路中输入端负载特性（输入端带电阻特殊情况的处理）：1）悬空时相当于输入端接高电平。
因为这时可以看作是输入端接一个无穷大的电阻。
2）在门电路输入端串联10K电阻后再输入低电平，输入端出呈现的是高电平而不是低电平。
因为由TTL门电路的输入端负载特性可知，只有在输入端接的串联电阻小于910欧时，它输入来的低电平信号才能被门电路识别出来，串联电阻再大的话输入端就一直呈现高电平。
这个一定要注意。
COMS门电路就不用考虑这些了。
8.TTL电路有集电极开路OC门，MOS管也有和集电极对应的漏极开路的OD门，它的输出就叫做开漏输出。
OC门在截止时有漏电流输出，那就是漏电流，为什么有漏电流呢？那是因为当三机管截止的时候，它的基极电流约等于0，但是并不是真正的为0，经过三极管的集电极的电流也就不是真正的0，而是约0。
而这个就是漏电流。
开漏输出：OC门的输出就是开漏输出；OD门的输出也是开漏输出。
它可以吸收很大的电流，但是不能向外输出的电流。
所以，为了能输入和输出电流，它使用的时候要跟电源和上拉电阻一齐用。
OD门一般作为输出缓冲/驱动器、电平转换器以及满足吸收大负载电流的需要。
9.什么叫做图腾柱，它与开漏电路有什么区别？TTL集成电路中，输出有接上拉三极管的输出叫做图腾柱输出，没有的叫做OC门。
因为TTL就是一个三级关，图腾柱也就是两个三级管推挽相连。
所以推挽就是图腾。
一般图腾式输出，高电平400UA，低电平8MA磁珠的应用以下是一点个人的理解：磁珠（bead)通常匝数较少，是一种能量消耗器件，用来在一些RF电路中吸收高频信号（因为在对高频信号表现出高阻抗，因此将信号转化为热能），而电感则是一种蓄能元件，主要是用在振荡电路以及低频滤波电路（注意，是滤波，与bead的消耗是两种概念）。
bead在低频是主要表现出电感的特性，但这已经不是他的工作频率了，而电感的工作频率还是在低频，有时也会与电容，电阻搭配起到阻抗匹配的作用。
仅供参考！磁珠的应用一、磁珠的原理磁珠的主要原料为铁氧体。
铁氧体是一种立方晶格结构的亚铁磁性材料。
铁氧体材料为铁镁合金或铁镍合金，它的制造工艺和机械性能与陶瓷相似，颜色为灰黑色。
电磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料，许多厂商都提供专门用于电磁干扰抑制的铁氧体材料。
这种材料的特点是高频损耗非常大，具有很高的导磁率，他可以是电感的线圈绕组之间在高频高阻的情况下产生的电容最小。
对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率μ和饱和磁通密度Bs。
磁导率μ可以表示为复数，实数部分构成电感，虚数部分代表损耗，随着频率的增加而增加。
因此，它的等效电路为由电感L和电阻R组成的串联电路，L和R都是频率的函数。
当导线穿过这种铁氧体磁芯时，所构成的电感阻抗在形式上是随着频率的升高而增加，但是在不同频率时其机理是完全不同的。
在低频段，阻抗由电感的感抗构成，低频时R很小，磁芯的磁导率较高，因此电感量较大，L起主要作用，电磁干扰被反射而受到抑制，并且这时磁芯的损耗较小，整个器件是一个低损耗、高Q特性的电感，这种电感容易造成谐振因此在低频段，有时可能出现使用铁氧体磁珠后干扰增强的现象。
在高频段，阻抗由电阻成分构成，随着频率升高，磁芯的磁导率降低，导致电感的电感量减小，感抗成分减小但是，这时磁芯的损耗增加，电阻成分增加，导致总的阻抗增加，当高频信号通过铁氧体时，电磁干扰被吸收并转换成热能的形式耗散掉。
铁氧体抑制元件广泛应用于印制电路板、电源线和数据线上。
如在印制板的电源线入口端加上铁氧体抑制元件，就可以滤除高频干扰。
铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰，它也具有吸收静电放电脉冲干扰的能力。
两个元件的数值大小与磁珠的长度成正比，而且磁珠的长度对抑制效果有明显影响，磁珠长度越长抑制效果越好。
二、磁珠和电感的区别电感是储能元件，而磁珠是能量转换（消耗）器件。
电感多用于电源滤波回路，侧重于抑止传导性干扰；磁珠多用于信号回路，主要用于EMI方面。
磁珠用来吸收超高频信号，象一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR,SDRAM,RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种储能元件，用在LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHz。
1.片式电感：在电子设备的PCB板电路中会大量使用感性元件和EMI滤波器元件。
这些元件包括片式电感和片式磁珠，以下就这两种器件的特点进行描述并分析他们的普通应用场合以及特殊应用场合。
表面贴装元件的好处在于小的封装尺寸和能够满足实际空间的要求。
除了阻抗值，载流能力以及其他类似物理特性不同外，通孔接插件和表面贴装器件的其他性能特点基本相同。
在需要使用片式电感的场合，要求电感实现以下两个基本功能：电路谐振和扼流电抗。
谐振电路包括谐振发生电路，振荡电路，时钟电路，脉冲电路，波形发生电路等等。
谐振电路还包括高Q带通滤波器电路。
要使电路产生谐振，必须有电容和电感同时存在于电路中。
在电感的两端存在寄生电容，这是由于器件两个电极之间的铁氧体本体相当于电容介质而产生的。
在谐振电路中，电感必须具有高Q，窄的电感偏差，稳定的温度系数，才能达到谐振电路窄带，低的频率温度漂移的要求。
高Q电路具有尖锐的谐振峰值。
窄的电感偏置保证谐振频率偏差尽量小。
稳定的温度系数保证谐振频率具有稳定的温度变化特性。
标准的径向引出电感和轴向引出电感以及片式电感的差异仅仅在于封装不一样。
电感结构包括介质材料（通常为氧化铝陶瓷材料）上绕制线圈，或者空心线圈以及铁磁性材料上绕制线圈。
