51开发板

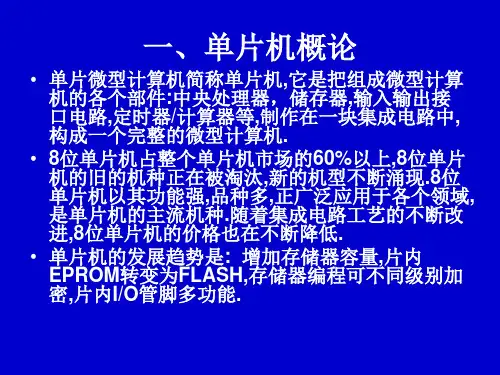

STU_MAIN单片机开发板使用手册第一章STU_MAIN 单片机开发板简介 (2)1.1 单片机开发板概述 (2)1.2 单片机开发板载资源介绍 (2)1.3 STU_MAIN 单片机开发板接口说明 (4)1.4 如何开始学习单片机 (5)第二章软件使用方法 ......................... . (6)2.1 KEIL 软件的使用方法 (6)2.2 STC-ISP 软件的安装与使用 (13)2.3 使用USB 口下载程序时设置步骤 (18)第三章STU_MAIN 开发板例程详细介绍 (21)3.1 准备工作 (21)3.2 安装STC-ISP下载程序 (21)3.3 闪烁灯 (22)3.4 流水灯 (23)3.5 单键识别 (25)3.6 利用定时器和蜂鸣器唱歌 (28)3.7 DS18B20 温度测量显示实验 (31)3.8 LCD1602 字符液晶显示 (36)3.9 串口通讯实验 (39)3.10 基于DS1302的多功能数字钟实验 (41)3.11 EEPROM X5045 实验 (47)第一章STU_MAIN 单片机开发板简介1.1 单片机开发板概述STU_MAIN 单片机开发板是经过精心设计开发出的多功能MCS-51 单片机开发平台。

该开发板集常用的单片机外围资源、串口调试下载接口于一身，可以让您在最短的时间内，全面的掌握单片机编程技术。

该开发板特别适合单片机初学者、电子及通信等专业的课程设计以及电子爱好者自学使用。

STU_MAIN 单片机开发板可作为单片机课程的配套设备，课程从最基本的预备知识开始讲起，非常详细的讲解KEIL 编译器的使用，包括软件仿真、测定时间、单步运行、全速运行、设置断点、调试、硬件仿真调试、变量观察等，整个过程全部用单片机的C 语言讲解，从C 语言的第一个主函数MAIN 讲起，一步步一条条讲解每一个语法、每条指令的意思，即使对单片机一巧不通，对C 语言一无所知，通过本课程的学习也可以让你轻松掌握MCS-51 单片机的C 语言编程。

KR-51/AVR开发板使用说明声明：本指导教程和配套程序仅在开发和学习中参考，不得用于商业用途，如需或引用，请保留声明和出处。

请不要在带电时拔插芯片以及相关器件。

自行扩展搭接导致不良故障，本公司不负任何责任。

产品不定时升级，所有更改不另行通知，本公司有最终解释权。

一、开发板硬件资源介绍1 . 开发板支持USB 程序下载（宏晶科技STC系列单片机）2. 开发板支持AT89S51 ，AT89S52 单片机下载（需要配合本店另外下载器下载）3. 开发板支持ATmega16，ATmega32 AVR 单片机下载（需要配合本店另外转接板和下载器使用）4. 开发板供电模式为：电脑USB 供电（USB 接口）和外部5V 电源供电（DC5V接口）5. 开发板复位方式：上电复位和51按键复位6. 外扩电源：通过排针外扩5 路5V 电源，3路3.3V电源方便连接外部实验使用7. 所有IO 引脚全部外扩，方便连接外部实验使用8. 开发板集成防反接电路，防止接反，保护开发板二、开发板功能模块介绍（1 ）8 位高亮度贴片led 跑马灯；（2） 4 位共阳数码管显示；（3）LCD1602 和LCD12864液晶屏接口；（4） 1 路无源蜂鸣器；（5） 1 路ds18b20 温度测量电路（与DHT11 温湿度接口共用）；（6） 1 路红外接口电路（7） 4 路独立按键（8） 1 路CH340 USB转串口通讯电路（全面支持XP/WIN7/WIN8系统）；（9）1路蓝牙模块接口（可做蓝牙测试板，USB转蓝牙）；（10）1路2.4G模块接口；（11）1路WiFi模块接口（可做WiFi测试板，USB转WiFi）三开发板跳线选择本开发板接线简单，适合初学者使用，开发板各模块的跳线使用注意事项：烧写程序时，拔掉蓝牙模块，WiFi模块，J10处用跳线帽短接1,3和2,4。

蓝牙模块和WiFi模共用串口，不能同时使用。

使用1602、12864液晶接口时请拔下数码管J4 跳线帽。

自制51单片机开发板介绍1.1 P89LV51RD2单片机简介P89LV51RD2[1]是一款80C51微控制器，包含64kB Flash和1024字节的数据RAM。

P89LV51RD2的典型特性是它的X2方式选项，使得可通过该特性来选择应用程序以传统的80C51时钟频率（每个机器周期包含12个时钟）或X2方式（每个机器周期包含6个时钟）的时钟频率运行，其中，选择X2方式可在相同时钟频率下获得2倍的运行速度，或者在降低一倍的时钟频率下，保持同样的运行速度，从而使功耗更低，并极大地降低EMI。

Flash程序存储器支持并行和串行在系统编程（ISP）。

ISP允许在软件控制下对设计好的单片机系统进行重复编程。

P89LV51RD2也可采用在应用中编程（IAP），允许随时对Flash程序存储器重新配置，即使应用程序正在运行时也不例外。

其主要特性如下：80C51核心处理单元；3V的工作电压，操作频率为0～33MHz；64kB的片内Flash程序存储器，具有ISP（在系统编程）和IAP（在应用中编程）功能；通过软件或ISP选择支持12时钟（默认）或6时钟模式；SPI（串行外围接口）和增强型UART；PCA（可编程计数器阵列），具有PWM和捕获/比较功能；4个8位I/O口，含有3个高电流P1口（每个I/O口的电流为16mA）；3个16位定时器/计数器；可编程看门狗定时器（WDT）；8个中断源，4个中断优先级；2个DPTR寄存器；低EMI方式（ALE禁能）；兼容TTL和CMOS逻辑电平；掉电检测；低功耗模式掉电模式，外部中断唤醒；空闲模式；PDIP40，PLCC44和TQFP44的封装。

下图1-1为P89LV51RD2的内部功能框图，图1-2为本开发板采用的TQFP44的引脚图。

关于P89LV51RD2的详细介绍请参见参考文献[1]。

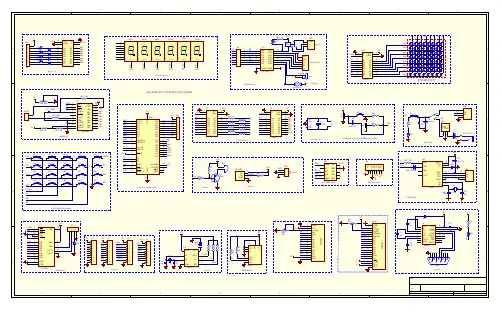

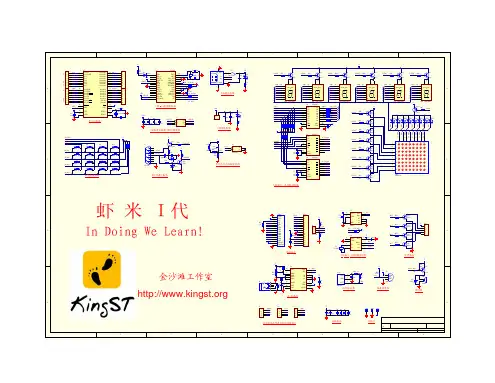

图1-1 P89LV51RD2内部功能框图图1-2 P89LV51RD2 TQFP44封装引脚图1.2 开发板主要功能和特性下图1-3为开发板的外观照片图，图1-4、图1-5为原理图。

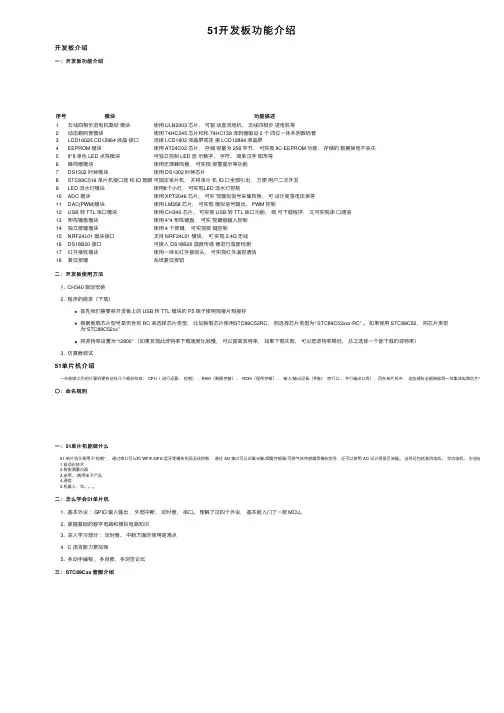

51开发板功能介绍开发板介绍⼀：开发板功能介绍序号模块功能描述1五线四相步进电机驱动模块使⽤ ULN2003 芯⽚，可驱动直流电机、五线四相步进电机等2动态数码管模块使⽤ 74HC245 芯⽚和和 74HC138 译码器驱动 2 个四位⼀体共阴数码管3LCD1602/LCD12864 液晶接⼝连接 LCD1602 液晶屏或连接 LCD12864 液晶屏4EEPROM 模块使⽤ AT24C02 芯⽚，存储容量为 256 字节，可实现 IIC-EEPROM 功能，存储的数据掉电不丢失58*8 单⾊ LED 点阵模块可独⽴控制 LED 显⽰数字、字符、简单汉字图形等6蜂鸣器模块使⽤⽆源蜂鸣器，可实现报警提⽰等功能7DS1302 时钟模块使⽤ DS1302 时钟芯⽚8STC89C516 单⽚机接⼝座和 IO 管脚可固定单⽚机，并将单⽚机 IO ⼝全部引出，⽅便⽤户⼆次开发9LED 流⽔灯模块使⽤8个⼩灯，可实现LED 流⽔灯控制10ADC 模块使⽤ XPT2046 芯⽚，可实现模拟信号采集转换，可设计简易电压表等11DAC(PWM)模块使⽤ LM358 芯⽚，可实现模拟信号输出、 PWM 控制12USB 转 TTL 串⼝模块使⽤ CH340 芯⽚，可实现 USB 转 TTL 串⼝功能，既可下载程序，⼜可实现串⼝通信13矩阵键盘模块使⽤ 4*4 矩阵键盘，可实现键盘输⼊控制14独⽴按键模块使⽤ 4 个按键，可实现按键控制15NRF24L01 模块接⼝⽀持 NRF24L01 模块，可实现 2.4G ⽆线16DS18B20 接⼝可接⼊ DS18B20 温度传感器进⾏温度检测17红外接收模块使⽤⼀体化红外接收头，可实现红外遥控通信18复位按键系统复位按钮⼆：开发板使⽤⽅法1. CH340 驱动安装2. 程序的烧录（下载）⾸先我们需要将开发板上的 USB 转 TTL 模块的 P5 端⼦使⽤短接⽚短接好根据板载芯⽚型号是否含有 RC 来选择芯⽚类型，⽐如板载芯⽚使⽤STC89C52RC，则选择芯⽚类型为“ STC89C52xxx-RC” 。
