基于51单片机开发板原理图设计

自制51单片机开发板介绍1.1 P89LV51RD2单片机简介P89LV51RD2[1]是一款80C51微控制器，包含64kB Flash和1024字节的数据RAM。

P89LV51RD2的典型特性是它的X2方式选项，使得可通过该特性来选择应用程序以传统的80C51时钟频率（每个机器周期包含12个时钟）或X2方式（每个机器周期包含6个时钟）的时钟频率运行，其中，选择X2方式可在相同时钟频率下获得2倍的运行速度，或者在降低一倍的时钟频率下，保持同样的运行速度，从而使功耗更低，并极大地降低EMI。

Flash程序存储器支持并行和串行在系统编程（ISP）。

ISP允许在软件控制下对设计好的单片机系统进行重复编程。

P89LV51RD2也可采用在应用中编程（IAP），允许随时对Flash程序存储器重新配置，即使应用程序正在运行时也不例外。

其主要特性如下：80C51核心处理单元；3V的工作电压，操作频率为0～33MHz；64kB的片内Flash程序存储器，具有ISP（在系统编程）和IAP（在应用中编程）功能；通过软件或ISP选择支持12时钟（默认）或6时钟模式；SPI（串行外围接口）和增强型UART；PCA（可编程计数器阵列），具有PWM和捕获/比较功能；4个8位I/O口，含有3个高电流P1口（每个I/O口的电流为16mA）；3个16位定时器/计数器；可编程看门狗定时器（WDT）；8个中断源，4个中断优先级；2个DPTR寄存器；低EMI方式（ALE禁能）；兼容TTL和CMOS逻辑电平；掉电检测；低功耗模式掉电模式，外部中断唤醒；空闲模式；PDIP40，PLCC44和TQFP44的封装。

下图1-1为P89LV51RD2的内部功能框图，图1-2为本开发板采用的TQFP44的引脚图。

关于P89LV51RD2的详细介绍请参见参考文献[1]。

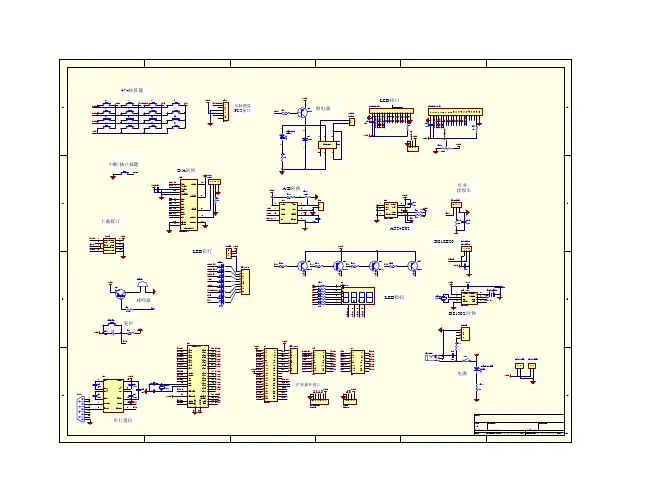

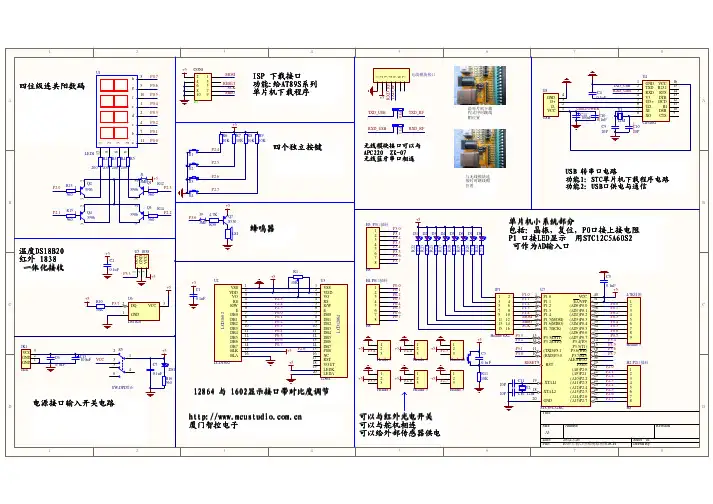

图1-1 P89LV51RD2内部功能框图图1-2 P89LV51RD2 TQFP44封装引脚图1.2 开发板主要功能和特性下图1-3为开发板的外观照片图，图1-4、图1-5为原理图。

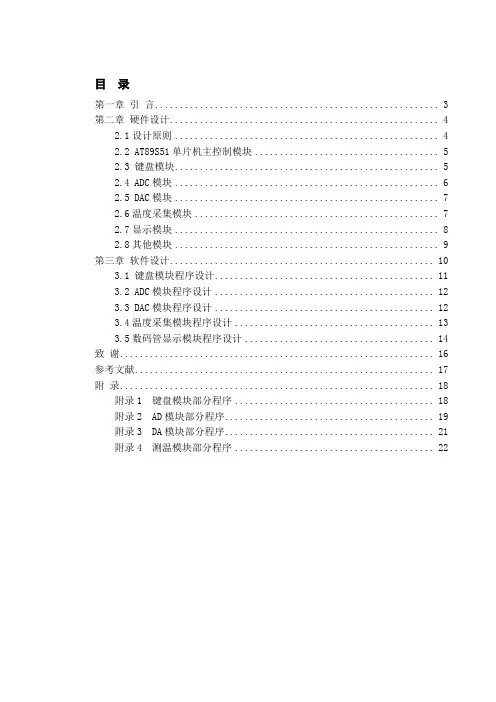

目录第一章引言 (3)第二章硬件设计 (4)2.1设计原则 (4)2.2 AT89S51单片机主控制模块 (5)2.3 键盘模块 (5)2.4 ADC模块 (6)2.5 DAC模块 (7)2.6温度采集模块 (7)2.7显示模块 (8)2.8其他模块 (9)第三章软件设计 (10)3.1 键盘模块程序设计 (11)3.2 ADC模块程序设计 (12)3.3 DAC模块程序设计 (12)3.4温度采集模块程序设计 (13)3.5数码管显示模块程序设计 (14)致谢 (16)参考文献 (17)附录 (18)附录1 键盘模块部分程序 (18)附录2 AD模块部分程序 (19)附录3 DA模块部分程序 (21)附录4 测温模块部分程序 (22)摘要：设计一种基于AT89S51单片机的开发板，该开发板具有成本低、体积小、可靠性高、功能齐全、低功耗设计、操作方便等特点。

本论文详细介绍了该开发板的开发过程及相关硬件结构和软件设计。

开发板以ATMEL公司的AT89S51单片机为核心控制器。

开发板可以作为主控制模块安装于控制系统中执行控制任务，也可以用作实验板，完成单片机各类通用实验，操作简单，控制结果可见，性价比高，可以应用于高校、科研院所的实验室等场合，具有一定的实用价值和现实意义。

关键词：AT89S51；液晶显示；键盘2基于单片机的最小系统设计第一章引言单片机具有成本低、体积小、可靠性高、具有高附加值、通过更改软件就可以改变控制对象等优点，单片机越来越成为电子工程师设计产品时的首选器件之一。

因此拥有一块单片机开发板对单片机学习具有着极其重要的意义。

但是单片机学习效果的优劣直接取决于单片机的选择，C51系列单片机内部具有128字节RAM、5个中断源、32条I/O口线、2个16位定时器、4KB的程序存储器、一个全双工异步串行口。

本开发板选择具有ISP在线编程功能的AT89S51单片机，该单片机不需要烧写器，可在开发板上ISP在线编程，具有广泛的应用前景。
