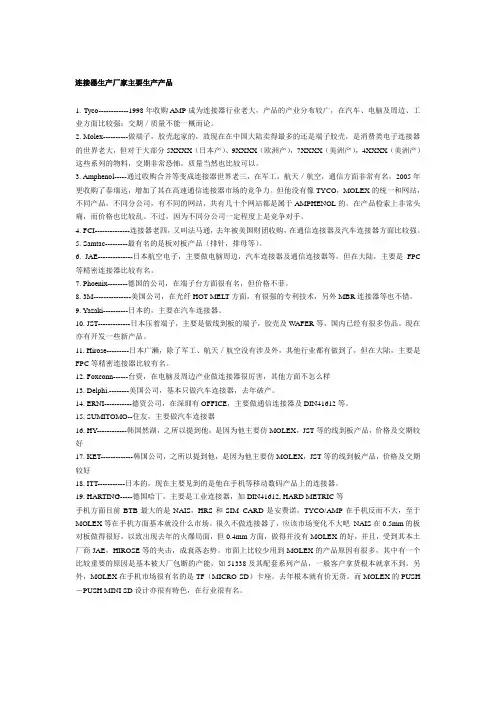

连接器生产厂家主要生产产品
1. Tyco------------1998年收购AMP成为连接器行业老大，产品的产业分布较广，在汽车、电脑及周边、工业方面比较强；交期／质量不能一概而论。
2. Molex----------做端子，胶壳起家的，故现在在中国大陆卖得最多的还是端子胶壳，是消费类电子连接器的世界老大，但对于大部分5XXXX（日本产）、9XXXX（欧洲产），7XXXX（美洲产），4XXXX（美洲产）这些系列的物料，交期非常恐怖。质量当然也比较可以。
3. Amphenol-----通过收购合并等变成连接器世界老三，在军工，航天／航空，通信方面非常有名，2005年更收购了泰瑞达，增加了其在高速通信连接器市场的竞争力。但他没有像TYCO，MOLEX的统一和网站，不同产品，不同分公司，有不同的网站，共有几十个网站都是属于AMPHENOL的。在产品检索上非常头痛，而价格也比较乱。不过，因为不同分公司一定程度上是竞争对手。
4. FCI--------------连接器老四，又叫法马通，去年被美国财团收购，在通信连接器及汽车连接器方面比较强。
5. Samtac---------最有名的是板对板产品（排针，排母等）。
6. JAE--------------日本航空电子，主要做电脑周边，汽车连接器及通信连接器等，但在大陆，主要是FPC等精密连接器比较有名。
7. Phoenix--------德国的公司，在端子台方面很有名，但价格不菲。
8. 3M---------------美国公司，在光纤HOT MELT方面，有很强的专利技术，另外MBR连接器等也不错。
9. Yazaki----------日本的，主要在汽车连接器。
10. JST-------------日本压着端子，主要是做线到板的端子，胶壳及WAFER等，国内已经有很多仿品。现在亦有开发一些新产品。
11. Hirose---------日本广濑，除了军工、航天／航空没有涉及外，其他行业都有做到了，但在大陆，主要是FPC等精密连接器比较有名。

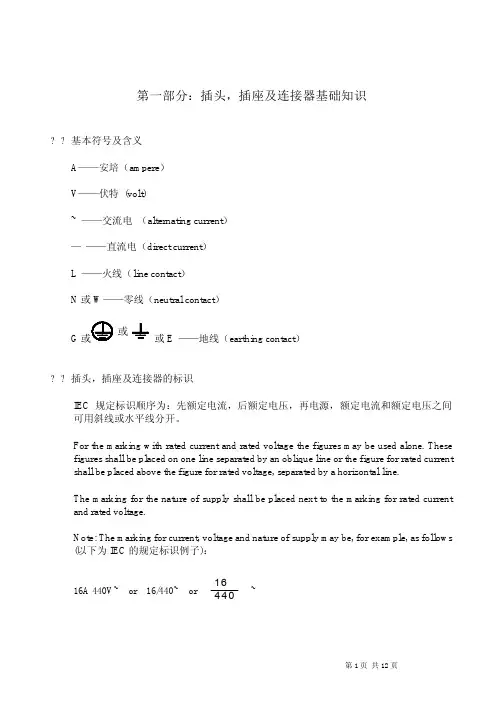

第1页 共12页 第一部分：插头，插座及连接器基础知识 ??基本符号及含义 A——安培（ampere） V——伏特 (volt) ~ ——交流电 （alternating current） — ——直流电（direct current） L ——火线（line contact） N或W——零线（neutral contact） G或或 或E ——地线（earthing contact） ??插头，插座及连接器的标识 IEC规定标识顺序为：先额定电流，后额定电压，再电源，额定电流和额定电压之间可用斜线或水平线分开。 For the marking with rated current and rated voltage the figures may be used alone. These figures shall be placed on one line separated by an oblique line or the figure for rated current shall be placed above the figure for rated voltage, separated by a horizontal line. The marking for the nature of supply shall be placed next to the marking for rated current and rated voltage. Note: The marking for current, voltage and nature of supply may be, for example, as follows (以下为IEC的规定标识例子)： 16A 440V~ or 16/440~ or 16440 ~ 第2页 共12页 第二部分： 插头（Plug） 主要内容：插头的种类 1．按接线极来区分： a．两极插头 ● 无接地触头的可逆式两极插头，一般有两种，一种Pin脚为矩形，另一Pin为圆形，如下图所示： ● 无接地触头的不可逆式两极插头，一般有以下四种，如下图所示： NNNN ● 带接地的两极插头，一般有以下几种 第3页 共12页
连接器基础知识培训教材
一﹑连接器简介
1. 连接器的起源
连接器的诞生是从战斗机的制造技朮中所孕育的﹐战役中的飞机必须在地面上加油﹑修理﹐而地面上的逗留时间是一场战役胜负的重要因素。因此﹐二次大战中﹐美军当局决心致力于地面维修时间的缩短﹐增因战斗机的战斗时间。他们先将各种控制仪器与机件单元化﹐然后再由连接器连成一体成为一个完整的系统。修理时﹐将发生故障的单元拆开﹐更换新的单元﹐飞机就马上能升空作战。战后AT-T贝尔实验室成功地开发了贝尔电话系统﹐接着计算机﹑通迅等产业的崛起﹐使得源自于单机技朮的连接器有了更多的发展机会﹐市场也迅速地扩张起来。
2. 连接器的含义
连接器﹐就是用于实行电路或电子机械等的相互间电器连接的器具(包含附件)称之为连接器(Connector)。广义的连接器指所有信号间的桥梁﹐它包括各种单元化的电子﹑电器模块及组件在短时间内连接成一个完整系统。
3. 连接器的分类
3.1 按使用性质分外接式连接器(用于外接机壳)﹑内接式连接器(用于内接机壳)。
3.2 按加工方式分压着式(Crimp Type)﹑压接式(I.D.C Type)又称刺破式﹑焊接式(Solder Type)﹑零插入式(Z.I.F Type)。
3.3 按使用方式分线对板连接器﹑板对板连接器﹑线对线连接器﹑插座﹑输入输出连接器。
3.4 按形式分PCB板连接器﹑扁平电缆连接器﹑同轴电缆连接器﹑嵌入式连接器﹑压轴式连接器﹑圆形连接器﹑角形连接器﹑印刷配线板用连接器。
3.5 按结构分一般型连接器﹑耐湿防水型连接器﹑耐环境型连接器﹑气密性连接器﹑耐火型连接器﹑耐水型连接器。
4. 连接器的组成
连接器由绝缘体﹑插头结合体﹑插座结合体﹑线材四部份组成。
4.1 绝缘体﹕用来保持各结合体的固定位置并完成各结合体之间的电器绝缘的零件。
4.2 插头结合体﹕长方形或圆形的钢针或端子用来插入插座结合体的零件(端子或弹簧)。

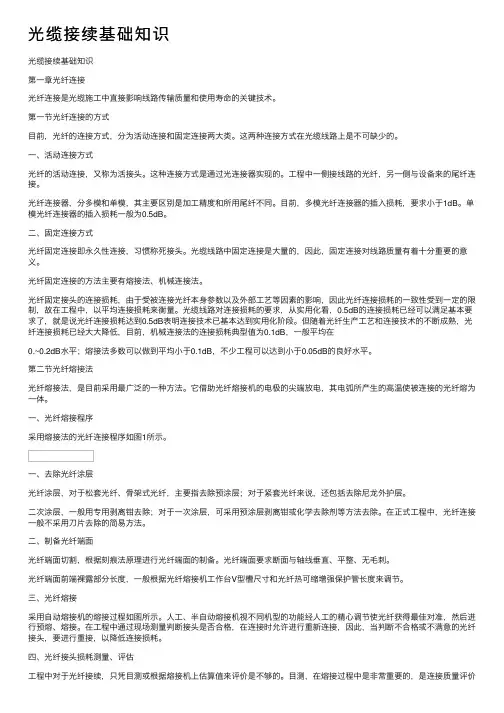

光缆接续基础知识
光缆接续基础知识
第⼀章光纤连接
光纤连接是光缆施⼯中直接影响线路传输质量和使⽤寿命的关键技术。
第⼀节光纤连接的⽅式
⽬前，光纤的连接⽅式，分为活动连接和固定连接两⼤类。这两种连接⽅式在光缆线路上是不可缺少的。
⼀、活动连接⽅式
光纤的活动连接，⼜称为活接头。这种连接⽅式是通过光连接器实现的。⼯程中⼀侧接线路的光纤，另⼀侧与设备来的尾纤连接。
光纤连接器，分多模和单模，其主要区别是加⼯精度和所⽤尾纤不同。⽬前，多模光纤连接器的插⼊损耗，要求⼩于1dB。单模光纤连接器的插⼊损耗⼀般为0.5dB。
⼆、固定连接⽅式
光纤固定连接即永久性连接，习惯称死接头。光缆线路中固定连接是⼤量的，因此，固定连接对线路质量有着⼗分重要的意义。
光纤固定连接的⽅法主要有熔接法、机械连接法。
光纤固定接头的连接损耗，由于受被连接光纤本⾝参数以及外部⼯艺等因素的影响，因此光纤连接损耗的⼀致性受到⼀定的限制，故在⼯程中，以平均连接损耗来衡量。光缆线路对连接损耗的要求，从实⽤化看，0.5dB的连接损耗已经可以满⾜基本要求了，就是说光纤连接损耗达到0.5dB表明连接技术已基本达到实⽤化阶段。但随着光纤⽣产⼯艺和连接技术的不断成熟，光纤连接损耗已经⼤⼤降低，⽬前，机械连接法的连接损耗典型值为0.1dB，⼀般平均在0.~0.2dB⽔平；熔接法多数可以做到平均⼩于0.1dB，不少⼯程可以达到⼩于0.05dB的良好⽔平。
第⼆节光纤熔接法
光纤熔接法，是⽬前采⽤最⼴泛的⼀种⽅法。它借助光纤熔接机的电极的尖端放电，其电弧所产⽣的⾼温使被连接的光纤熔为⼀体。
⼀、光纤熔接程序
采⽤熔接法的光纤连接程序如图1所⽰。
⼀、去除光纤涂层
光纤涂层，对于松套光纤、⾻架式光纤，主要指去除预涂层；对于紧套光纤来说，还包括去除尼龙外护层。
⼆次涂层，⼀般⽤专⽤剥离钳去除；对于⼀次涂层，可采⽤预涂层剥离钳或化学去除剂等⽅法去除。在正式⼯程中，光纤连接⼀般不采⽤⼑⽚去除的简易⽅法。
