九年级物理全册第二十章电与磁20.3电磁铁电磁继电器讲练(附解析新)

第3节电磁铁电磁继电器知识重点基础练知识点1电磁铁电流的通断来控制。

2.电磁铁由螺线管和铁芯构成。

当电流经过螺线管时,螺线管中的铁芯就被电流的磁场磁化成了磁铁,使螺线管的磁场加强。

3.如图,把一根包有绝缘层的导线绕在铁钉上,把导线两头的绝缘层刮去,接上干电池后,铁钉(A)知识点2电磁铁的磁性4.如下图,自制电磁铁的线圈匝数一准时,增大电流,电磁铁的磁性会加强(选填“加强”“减弱”或“不变”)。

5.以下举措中,必定能使电磁铁的磁性加强的是(C)6.如下图是研究电磁铁磁性的实验。

闭合开关后,以下说法正确的选项是 (D)P向右挪动,电磁铁吸引大头针的数量会增加知识点3电磁继电器电磁铁控制电路通断的开关,它的工作原理是:经过直接控制“低压电路”的通断,间接控制“高压电路”的通断。

8.如下图是一个水位自动报警器的原理图。

水位抵达金属块A以后,红(选填“红”或“绿”)灯亮;当绿灯亮时电磁铁无(选填“有”或“无”)磁性。

综合能力提高练9.如下图,在研究影响电磁铁磁性强弱要素的实验中,使用滑动变阻器是为了研究电磁铁磁性的强弱跟电流大小的关系,弹簧的下端拴着铁块,当滑动变阻器的滑片向右挪动时,弹簧的长度将变大(选填“变大”或“变小”)。

10.如下图是一种温度自动报警器的原理图,制作时,在水银(选填“煤油”或“水银”)温度计的玻璃管中插入一段金属,使温度计两头分别与电源的两极相连。

当温度达到金属丝下端所指的刻度时,电磁铁拥有磁性,将衔铁吸引过来,使电铃发出报警信号。

11.如下图的电路,先将开关S接a,察看电流表的示数及吸引大头针的数量;再将开关S从a换到b,调理变阻器的滑片P,再次察看电流表的示数及吸引大头针的数量,此时调理滑动变阻器是为了控制两次实验的电流大小不变,来研究通电螺线管磁场强弱与线圈匝数的关系。

12.如图甲是利用磁悬浮原理制成的浮在空中的盆栽,盆栽底部有磁体,底座内装有电磁铁,电磁铁的原理如图乙所示,以下说法正确的选项是(B)B.增大电磁铁线圈中的电流,盆栽静止时遇到磁力不变C.增大电磁铁线圈中的电流,盆栽静止时遇到磁力变大D.增大电磁铁线圈中的电流,盆栽与底座之间距离不变13.如图是某同学设计的汽车启动电路。

电与磁漫画释义知识互联网谢谢你的阅读谢谢你的阅读1．简单的磁现象（1）任何磁体都具有两个磁极（N 、S 极）．磁极间的相互作用规律是：同名磁极相互排斥，异名磁极相互吸引．（2）磁体周围空间存在着磁场，磁场具有方向性．磁场基本性质：对放入其中的磁体具有磁力的作用．①磁场看不见，摸不着，但它是客观存在的，可以通过一些现象来认识．②磁场的方向：在磁场中的某一点，小磁针静止时N 极的指向就是该点的磁场方向．（3）磁感线是为形象描述磁场而画出的一些有方向的假想的曲线，磁感线上的任何一点的切线方向都跟放在该点的小磁针N 极所指的方向一致．磁体周围的磁感线都是从磁体的N 极出来回到S 极；磁体内部的磁感线由磁体S 极指向N 极；磁感线是一些闭合的曲线，任何两条磁感线不能相交；磁感线在磁体周围空间是立体分布的，越密集的地方表示磁性越强．（4）地磁场地球两极跟地磁两极并不重合．地磁的北极在地球南极附近，地磁的南极在地球的北极附近．水平放置的磁针的指向跟地球子午线间的交角叫做磁偏角．世界上第一个清楚而又准确地论述磁偏角的是我国宋代的科学家沈括．2．电流的磁场（1）1820年4月，丹麦物理学家奥斯特发现了电流周围存在着磁场，磁场的方向随电流的变化而变化．（2）通电螺线管周围的磁场和条形磁铁周围的磁场相似，磁极的极性随电流方向的变化而变化，可用安培定则（右手螺旋定则）来判定．（3）电磁铁：在通电螺线管中插入铁芯（必须是软磁性材料）后制成了电磁铁．电磁铁磁性的强弱由电流的大小和线圈的匝数来决定：①匝数一定时，电流越大磁性越强．②电流一定时，匝数越多磁性越强．（4）电磁继电器 电磁铁是电磁继电器的主要部分，电磁继电器的作用是用弱电流控制强电流，用低电压控制高电压，实现远距离操作和自动控制．【【1【（多选）对磁场和磁感线，下列说法正确的是（ ）A ．磁感线是磁场中实际存在的曲线B ．指南针能够指南北，是因为受到地磁场作用 C ．只要导体做切割磁感线运动，导体中就会产生感应电流D ．磁场的基本性质是它对放入其中的磁体有磁力的作用【答案】BD【【2【如图所示“悬空的磁环”活动中，假设甲、乙、丙三个磁环相同，中间塑料管是光滑的．当磁环都处于静止状态时，甲对乙的作用力F 1和丙对乙的作用力F 2的大小关系是（ ）例题精讲思路导航模块一：简单的磁现象、电流的磁场A．F1小于F2 B．F1等于F2 C．F1大于F2 D．无法比较【答案】A【【3【如图是一种玻璃清洁器，里面装有磁铁，可以同时清洗门窗玻璃的正面和反面，操作方便、安全．关于玻璃清洁器，下列说法正确的是（ ）A．清洁器利用了同名磁极相互吸引的特点B．清洁器可以通过调节磁铁间的距离来调节吸引力的大小C．清洁器能静止在玻璃上，是由于清洁器对玻璃的压力大于其重力D．清洁器能静止在玻璃上，是由于清洁器受到的摩擦力大于其重力【答案】B【【4【如图所示，导线下方放一小磁针，当给导线通电时，下列说法正确的是（）A．小磁针发生偏转，这现象叫电磁感应B．小磁针发生偏转，此实验是奥斯特实验C．小磁针不发生偏转D．利用此现象制成发电机【答案】B【【5【如图所示，A、B为两个磁极，在AB产生的磁场中，放一小磁针，小磁针静止时的指向如图所示，下列判断正确的是（）A．A端为磁体的N极，B端为磁体的N极谢谢你的阅读谢谢你的阅读B ．A 端为磁体的S 极，B 端为磁体的S 极C ．A 端为磁体的N 极，B 端为磁体的S 极D ．A 端为磁体的S 极，B 端为磁体的N 极【答案】A【【6【实验室有一个旧的学生直流电源，输出端的符号模糊不清，无法分辨正负极．小明设计了下面的判断电源两极的方法．在桌面上放一个小磁针，在磁针东面放一个螺线管，如图所示．闭合开关后，磁针指南的一端向东偏转．下述判断正确的是（ ）A ．电源A 端是正极，在电源内电流由A 流向BB ．电源A 端是正极，在电源内电流由B 流向AC ．电源B 端是正极，在电源内电流由A 流向BD ．电源B 端是正极，在电源内电流由B 流向A【答案】C 【【7【为探究电磁铁的磁性强弱跟哪些因素有关，小明所在的实验小组用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕若干圈，制成简单的电磁铁，结合其他实验器材做了如图所示的实验（图中线圈匝数的疏密表示线圈匝数的多少，各图中的滑动变阻器、电源和大铁钉均相同）．实验中通过观察电磁铁吸引大头针数目的多少，来判断它的磁性强弱．根据图中观察到的情况，完成下面填空：（1）通过比较图中的___________两种情况可知，通过电磁铁的电流越大，它的磁性越强．（选填图中的序号）（2）通过比较图D 中甲、乙两个电磁铁吸引大头针的情况，发现外形结构相同的电磁铁，当通过的电流相同时，线圈匝数越___________，磁性越强．【答案】（1）BC （2）多【【8【（2013乌鲁木齐）磁悬浮地球仪是使用磁悬浮技术的地球仪，它无需转轴穿过球体便可悬浮于空中，给人以奇特新颖的感觉和精神享受．（1）磁悬浮地球仪的球体中有一个磁铁，环形底座内有一金属线圈，通电后相当于电磁铁．金属线圈与球体中的磁铁相互 （吸引、排斥），使球体受力 （平衡、不平衡），从而悬浮于空中．磁悬浮地球仪是利用丹麦物理学家奥斯特发现的电流的 效应工作的．当磁悬浮地球仪停止工作时，在“拿开球体”和“切断电源”之间应先 ．（2）将磁悬浮地球仪的球体用手轻轻向下按一下，球体就会从原来的悬浮位置向下运北动，此时金属线圈中的电流（增大、减小），磁性增强，金属线圈对球体的作用力（大于、小于）球体重力，球体到达最低点后向上运动返回原悬浮位置．由于球体具有，球体越过原悬浮位置向上运动，此时金属线圈中的电流减小，磁性减弱，球体速度越来越（大、小），到达最高点后向下运动，并再次回到原悬浮位置．几经反复，球体最终停在原悬浮位置．（3）磁悬浮地球仪正常工作时，功率为1W．则工作一个月（30天）耗电kW•h，这些电能大部分转化成了（机械能、内能）．【答案】排斥；平衡；磁；拿开球体；增大；大于；惯性；小； 0.72；内能．【【9【（2012资阳）根据图中小磁针静止时的指向，用笔划线代替导线将如图所示的实物连线图补充完整（要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向A端移动时通电螺线管的磁性减弱）；标出通电螺线管的N、S极并画出它的一条磁感线，在磁感线上标明磁场方向．答案图【答案】（1）因为小磁针静止时，右端为N极，所以通电螺线管的左端为S极，右端为N极．根据右手定则，伸出右手，让右手的大拇指指示螺线管的N极（螺线管的右端），四指弯曲所指的方向为电流的方向，所以，电流由通电螺旋管的左端流入，因此通电螺线管左端的导线接入电源的正极．而在磁体的外部，磁感线从磁体的N极流出，回到S极，所以磁感线的方向为向左．（2）滑动变阻器的滑片向A端移动后，通电螺线管的磁性减弱，说明滑动变阻器的滑片向A端移动后，电路中的电流变小，被接入电路的电阻变大，所以下面的接线柱应该选择B 点．如答案图所示．模块二：磁场对通电导线的作用、电磁感应思路导航谢谢你的阅读谢谢你的阅读1．磁场对电流的作用（1）通电导体在磁场里受到力的作用，所受力的方向跟磁感线的方向和电流的方向有关，它们之间的关系可用左手定则来判定．（2）左手定则：伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在一个平面内，让磁感线垂直进入手心，并使四指指向电流方向，这时手掌所在的平面跟磁感线垂直，拇指所指方向就是通电导线在磁场中的受力方向．2．电磁感应（1）1831年，英国物理学家法拉第发现了电磁感应现象．产生感应电流的条件是：电路必须闭合；导体运动时必须切割磁感线；切割磁感线的导体是回路一部分．导体中的感应电流的方向与磁场方向、导体的切割方向有关，关系用右手定则来判定．（2）右手定则：伸开右手，使拇指跟其余四指互相垂直，并都跟手掌在同一平面内，让磁感线垂直穿过掌心，拇指指向导体运动的方向，则四指所指的方向是感应电流的方向．3．发电机和电动机（1）发电机：①发电机的原理：闭合电路的一部分导体在磁场中做切割磁感线运动时产生感应电流．②感应电流的方向随磁感线方向和导体运动方向的改变而改变③机械能转化为电能④运动是因，电流是果（因为运动而产生电流）⑤装置中没有电源（2）电动机：①电动机的原理：通电导体在磁场中受力而运动（磁场对电流的作用）②导体受力方向随磁感线方向和电流方向的变化而变化③电能转化为机械能④电流是因，运动是果（因为有电流而运动）⑤装置中有电源【【10【（2011-2012昌平初三期末）下列说法正确的是（ ）A.磁感线是磁场中真实存在的曲线B.磁体外部的磁感线是从磁体的北极出来回到磁体的南极C.磁场对放入其中的小磁针一定有力的作用D.利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向【答案】BC【【11【如图所示是研究电磁感应现象的装置，当导线ab 沿竖直方向上、下运动时，电流表指针＿＿＿＿（填“摆动”或“不摆动”）．例题精讲【答案】不摆动【【12【（2013遂宁）在如图所示的实验装置中，玻璃球内的导线是分开的，小磁针处于静止状态．当用酒精灯把玻璃球加热到红炽状态时，发现小磁针发生了偏转；根据以上现象可知，当把玻璃球加热到红炽状态时，玻璃变成了体，此时小磁针的极将向螺线管偏转；小磁针和螺线管间的相互作用是通过发生的．玻璃球内能的改变是通过的方法实现的．【答案】导；N；磁场；热传递【【13【如图所示为我们学习电磁现象过程中做过的几个实验，其中能反映电动机工作原理（ ）　A．使磁场中的线圈转动，与此线圈一起构成闭合电路的电流表指针发生偏转B．使导体AB沿箭头所示方向左右摆动，与导体构成闭合电路的电流表指针发生偏转C．给带有铁芯的线圈通电，它能吸住铁块及重物D．闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来【答案】D　电动机的工作原理是：通电导线在磁场中受到磁场力的作用而运动，属于将电能转化为机械能．发电机的原理：是闭合电路中的部分导体在磁场中做切割磁感线的运动产生感应电流，属于将机械能转化为电能．【【14【（2013黄冈）在“探究什么情况下磁可以生电”的实验中，小芳发现每次电流表指针摆动的角度不同，提出了“感应电流的大小与哪些因素有关”的问题．谢谢你的阅读（3）此实验运用的研究方法主要是．【答案】（1）动；磁场的强度；（2）匀速；感应电流的大小与导体切割磁感线的速度有关；（3）控制变量法．思维拓展训练提高班【拓展1】如图所示将M棒用细线自由地悬挂起来，使之成为静止状态，当用N棒一端靠近M 棒的一端时，若二者相互吸引，那么（ ）A．N棒原来一定是磁体 B．M棒原来一定是磁体C．M、N棒原来都是磁体 D．无法判断哪一个原来是磁体【答案】D【拓展2】用如图所示装置进行实验探究，回形针与细线相连，并在空间某点处于静止状态，细线被拉紧，此时回形针受个力的作用．当将铁片插入磁铁与回形针之间，回形针将（自由下落/保持静止）．谢谢你的阅读【答案】3，自由下落．【拓展3】如图所示，条形磁铁置于水平面上，电磁铁与其在同一水平面上，右端固定并保持水平，当电路中滑动变阻器滑片P逐渐向左移动时，条形磁铁仍保持静止，在此过程中条形磁铁受到的摩擦力的方向和大小是（）A．方向向左，逐渐增大B．方向向左，逐渐减小C．方向向右，逐渐增大D．方向向右，逐渐减小【答案】C【拓展4】如今，刷卡机广泛应用于银行、超市．当人们将带有磁条的信用卡在刷卡机指定位置刷一下，刷卡机的检测头就能产生感应电流，便可读出磁条上的信息．图中能反映刷卡机读出信息原理的是（ ）A．B．C．D．【答案】C尖子班【拓展1】为了得出条形磁铁的磁性两端强、中间弱的特性，某同学设计了以下四个实验，其中不能达到目的是（ ）A．将甲实验中的条形磁铁平移靠近三颗小铁球B．将乙实验中的两根条形磁铁相互平移靠近C．将丙实验中的条形磁铁从挂有铁块的弹簧秤下向右移动D．将丁实验中放在一堆大头针上的条形磁铁提起谢谢你的阅读谢谢你的阅读【答案】B【拓展2】（2010•株洲）有一种如图1所示的环形磁铁，磁极的分布有以下两种可能情况：①磁极呈横向分布，如图2-甲，外侧为N 极，内侧为S 极．②磁极呈轴向分布，如图2-乙，上面为N 极，下面为S 极．为确定这种环形磁铁磁极的分布情况，小李进行了以下实验：取两个完全相同的环形磁铁，将它们按图3那样沿中心轴线互相靠近，发现它们相互排斥．接着将其中一个环形磁铁翻转，如果它们相互 ，则磁极呈横向分布；如果它们相互 ，则磁极呈轴向分布．【答案】排斥，吸引．【拓展3】同学们做实验的装置如图所示，闭合开关，先将导体ab 水平用力向右移动，导体cd 也随之运动起来．则在以上的实验中下列说法正确的是（ ）A ．实验装置中的甲装置运用的原理是电磁感应现象B ．实验装置中的甲装置把电能转化为机械能C ．实验装置中的乙装置产生的现象在生活中的应用是发电机D ．若将导体ab 水平用力向左移动，导体cd 的运动方向不变【答案】A【拓展4】（2012嘉兴）如图为通电螺线管磁场强弱演示仪的示意图．（1）当指针指示数值增大时，表示通电螺线管的磁性增强，则螺线管A 端为 极．（2）为了验证通电螺线管的磁性与线圈匝数有关，应将开关S 从a 点换到b 点，并调节变阻器的滑片向滑动，使电流表的示数不变．【答案】（1）S ； （2）下．【练习1】关于电与磁，下列说法中正确的是（ ）A ．磁体周围和导体周围都存在磁场B ．发电机是把电能转化为机械能的装置C ．电磁继电器是把机械能转化为电能的装置D ．地球磁场的磁感线是从地理南极附近发出的【答案】选D ．通电导体的周围才有磁场，故A 错；发电机是把机械能转化为电能的装置，故B 错；电磁继电器是弱电流电路控制强电流电路的装置，没有能量转化，故C 错；地球的磁极与地理的南北方向相反，所以地球磁场的磁感线是从地理的南极出发的．【练习2】小华有两根外形完全相同的钢条，想验证钢条是否有磁性，小华利用手边仅有的一根条形磁铁做了一个实验：他把条形磁铁悬挂起来，当他用钢条甲靠近条形磁铁的某一端时，条形磁铁会自动远离钢条甲；当他用钢条乙靠近条形磁铁的某一端时，条形磁铁会自动吸引钢条乙，由此可知（ ）A ．两根钢条均有磁性B ．两根钢条均无磁性C ．钢条甲一定有磁性，钢条乙一定无磁性D ．钢条甲一定有磁性，钢条乙可能有磁性【答案】D【练习3】（2013武汉）如图所示，在探究“什么情况下磁可以生电”的实验中，保持磁体不动，若导线ab 水平向右运动，则灵敏电流计指针向左偏转．下列说法正确的是（ ）A ．若导线ab 水平向左运动，则灵敏电流计指针向右偏转复习巩固谢谢你的阅读谢谢你的阅读B ．若导线ab 竖直向上运动，则灵敏电流计指针向左偏转C ．若导线ab 竖直向下运动，则灵敏电流计指针向左偏转D ．若导线ab 斜向上运动，则灵敏电流计指针不会偏转【答案】A 课后测【测1】如图所示，重为G 的小铁块在水平方向力F 的作用下，沿条形磁铁的表面从N 极滑到S 极，下列说法正确的是（ ）A ．小铁块受到的重力始终不变B ．小铁块对磁铁的压力始终不变C ．小铁块受到的摩擦力始终不变D ．小铁块对磁铁的压强始终不变【答案】A【测2】如图所示的四个情景中，属于电磁感应现象的是（ ）A ．B ．C ．D ．【答案】D谢谢你的阅读谢谢你的阅读古往今来，古今中外，很多人取得了各种成就。

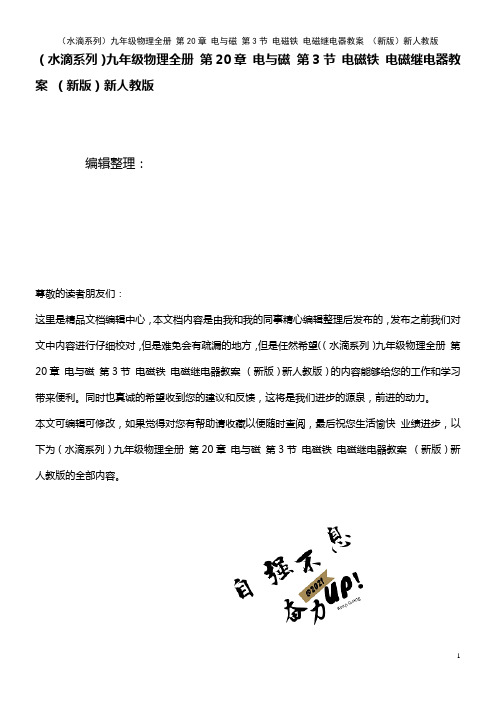

（水滴系列）九年级物理全册第20章电与磁第3节电磁铁电磁继电器教案（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（水滴系列）九年级物理全册第20章电与磁第3节电磁铁电磁继电器教案（新版）新人教版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为（水滴系列）九年级物理全册第20章电与磁第3节电磁铁电磁继电器教案（新版）新人教版的全部内容。

第3节电磁铁电磁继电器【教学目标】知识与技能1．知道什么是电磁铁；2．知道电磁铁的磁性强弱与哪些因素有关；3．了解电磁铁在生活中的应用；4．知道电磁继电器及其构造和工作原理。

过程与方法1．通过对实验猜想和观察、分析，提高学生分析、归纳的能力；2．通过阅读说明书和观察电磁继电器，知道如何使用电磁继电器,提高学生的观察、分析及操作能力。

情感态度与价值观1．通过认识电与磁之间的相互联系，使学生乐于探索自然界的奥妙，养成学生的学习热情和求是态度，初步领会探索物理规律的方法；2．通过了解物理知识的实际应用，认识科学发明就在我们身边,认识科学及其相关技术对社会发展、人类生活的影响，提高学习物理的兴趣.【教学重点】电磁铁的特性和应用、电磁继电器的构造和工作原理。

【教学难点】电磁铁的特性、电磁继电器的工作原理。

【教学准备】教师准备：自制多媒体课件、电磁铁、电磁继电器、大铁钉、漆包线（5m）、开关、导线、电源、滑动变阻器、大头针、电铃等；学生分组：电磁继电器、铁钉、漆包线（5m）、开关、导线、电源、滑动变阻器、大头针等【教学过程】主要教学过程教学环节及内容教师活动学生活动一、激趣导入【情境创设】小明帮老师整理实验室时,不小心把一盒大头针撒落地面上了；——结合所学知识，你能帮小明想到一个好方法来收集这些大头针吗？【设置悬念】被磁铁吸起的大头针能不能自动掉入盒子里？演示电磁铁收集大头针的工作过程【引入新课】这一种想有磁性就有、想没有磁性就没有的磁铁到底是什么？今天我们就来揭开它的神秘面纱。

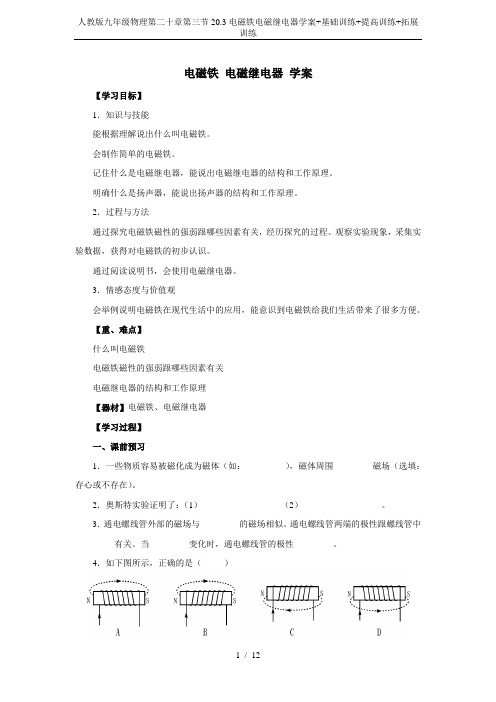

电磁铁电磁继电器学案【学习目标】1．知识与技能能根据理解说出什么叫电磁铁。

会制作简单的电磁铁。

记住什么是电磁继电器，能说出电磁继电器的结构和工作原理。

明确什么是扬声器，能说出扬声器的结构和工作原理。

2．过程与方法通过探究电磁铁磁性的强弱跟哪些因素有关，经历探究的过程。

观察实验现象，采集实验数据，获得对电磁铁的初步认识。

通过阅读说明书，会使用电磁继电器。

3．情感态度与价值观会举例说明电磁铁在现代生活中的应用，能意识到电磁铁给我们生活带来了很多方便。

【重、难点】什么叫电磁铁电磁铁磁性的强弱跟哪些因素有关电磁继电器的结构和工作原理【器材】电磁铁、电磁继电器【学习过程】一、课前预习1．一些物质容易被磁化成为磁体（如：_________），磁体周围_________磁场（选填：存心或不存在）。

2．奥斯特实验证明了：（1）__________________（2）__________________。

3．通电螺线管外部的磁场与_________的磁场相似。

通电螺线管两端的极性跟螺线管中_________有关。

当_________变化时，通电螺线管的极性_________。

4．如下图所示，正确的是（）5．声音是由于_________产生的。

6．影响电磁铁磁性强弱的因素有_________、_________、_________。

同时，电磁铁磁性的有无是通过_________实现的。

二、课前展示电磁铁在我们的生活中发挥着重要的作用，请大家想一想，在我们的生活中有哪些地方用到了电磁铁，把能想到的写下来。

三、创设情景平时，我们在生活中会看到电磁起重机搬运铁块的过程，那么大家猜想一下搬东西的时候，主要用到了起重机的哪个部件工作的？四、自主学习，合作探究五、展示汇报（一）电磁铁的构造请同学们阅读课本，了解什么是电磁铁?通过自学我知道：_______________________叫电磁铁。

（用自己的话概括）（二）制作并研究电磁铁磁性的强弱与什么因素有关1．请你动手做一做：（两个相同的大铁钉，一些绝缘导线、开关、电源、滑动变阻器、一些大头针和电流表）2．讨论：怎样使你制作的电磁铁磁性强些，以便吸引更多的大头针？3．通过你与同学的讨论，你认为影响电磁铁磁性强弱的因素有哪些？猜想：可能与______________________有关。

[第二十章第3节电磁铁电磁继电器]一、选择题1.下列装置中没有应用电磁铁的是()A.电铃B.电磁继电器C.电热器D.高速磁浮列车2.关于如图图图示的电路,下列说法正确的是()A.开关S拨到a时,小磁针静止时B端为N极B.开关S拨到a,滑动变阻器的滑片向右滑动时,电磁铁的磁性增强C.开关S由a拨到b时,电磁铁的磁极发生改变D.开关S由a拨到b,调节滑动变阻器,使电流表示数不变,则电磁铁的磁性增强3.[2021·杭州]如图图图示,闭合电磁铁开关S,条形磁铁静止在水平桌面上。

下列判断正确的是()A.条形磁铁受到电磁铁对其向左的作用力B.条形磁铁受到桌面对其向左的摩擦力C.将滑动变阻器的滑片向右移动,条形磁铁受到的摩擦力不变D.若只改变电源的正、负极,条形磁铁受到的摩擦力变大4.[2021·泰安]法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻(GMR)效应而荣获2007年度诺贝尔物理学奖。

GMR代表巨磁电阻,在磁场中,其阻值随磁场的逐渐变强而减小。

闭合开关S1、S2,下列说法中()①电磁铁左端为S极②电磁铁外部的磁感线从左端出发回到右端③将滑片P向b端滑动,电磁铁磁性变强④将滑片P向a端滑动,指示灯亮度变强A.只有①③正确B.只有①②正确C.只有②④正确D.只有②③正确5.如图图图示为一款“智能照明灯”的电路,灯L天暗时自动发光,天亮时自动熄灭,控制电路中,电源电压恒定,R1为定值电阻,R2为光敏电阻,其阻值随光照强度的变化而变化,以下说法正确的是()A.R2的阻值随光照强度的增大而增大B.当光照强度减小时,电压表示数减小C.当光照强度增大时,电磁铁的磁性变弱D.若将R1换成阻值稍小的电阻,可使灯L的发光时间变短6.小阳同学在研究性学习活动中,通过查阅资料,查到了一种由半导体材料做成的热敏电阻,其阻值随温度变化的曲线如图图图所示。

他设计了如图图图图乙所示的温度自动控制装置,其中R为热敏电阻,已知电磁继电器的线圈电阻R0为50 Ω,左侧控制电路的电源电压为6 V。

答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。

２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。

亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。

相信你是最棒的！课时练20.3电磁铁电磁继电器1.通电螺线管插入铁芯后，磁性大大增强，其原因是（）A.插入铁芯后，铁芯带电的结果B.插入铁芯后，螺线管中的电流增大了的结果C.插入铁芯后，铁芯被磁化，铁芯与螺线管共同作用的结果D.插入铁芯后，螺线管内的空间变小的结果2.探究影响电磁铁磁性强弱的因素。

（1）根据图可知，（选填“甲”或“乙”）的磁性强，说明电流一定时，电磁铁的，磁性越强。

（2）当滑片P向左移动时，电磁铁甲、乙吸引大头针的数量（选填“增加”或“减少”），说明通过电磁铁的，磁性越强。

（3）电磁铁甲的上端是电磁铁的（选填“N”或“S”）极。

第3节电磁铁电磁继电器◇教学目标◇【知识与技能】1.知道什么是电磁铁。

2.知道电磁铁的磁性强弱与哪些因素有关。

3.了解电磁铁在生活中的应用。

4.知道电磁继电器及其构造和工作原理。

【过程与方法】1.通过对实验的猜想和观察、分析,提高学生分析、归纳的能力。

2.通过阅读说明书和观察电磁继电器,知道如何使用电磁继电器,提高学生的观察、分析及操作能力。

【情感·态度·价值观】通过认识电磁铁的实际应用,加强物理与生活的联系,提高学习物理的兴趣。

◇教学重难点◇【教学重点】影响电磁铁磁性强弱的因素。

【教学难点】电磁继电器的工作原理及其应用。

◇教学过程◇一、新课导入某机械加工车间的地面堆积着大量的小铁屑,你有办法将这些铁屑搬移到指定地点,且能快速、轻松地卸下吗?二、教学步骤探究点1电磁铁[阅读课本]P129“电磁铁”[思考]磁铁能够吸引大头针,那么还有其他能吸引大头针的物体吗?[提示]通电螺线管的周围存在磁场,也可以吸引大头针。

[思考]如果要使通电螺线管的磁性增强,可以采用什么办法呢?[提示]先让通电螺线管吸引大头针,再将铁棒插入螺线管,观察吸引大头针的情况。

[思考]为什么插入铁棒后,磁性会增强呢?[提示]铁棒被磁化,也会产生磁场,通电螺线管的周围既有电流产生的磁场,又有磁铁产生的磁场,因而磁性大大增强了。

[思考]将漆包线绕在一根铁钉上制成线圈,通电后发现它能够吸引大头针。

断开开关,可以看到大头针又掉落下来。

此现象说明了什么?[提示]插入铁钉的螺线管,当有电流通过时有磁性,没有电流时就失去磁性。

[归纳提升]把一根导线绕成螺线管,再在螺线管内插入铁芯,当有电流通过有磁性,在没有电流时就失去磁性。

这种磁体叫做电磁铁。

探究点2电磁铁的磁性[阅读课本]P129“实际中……电磁铁的磁性越强。

”[思考]你是怎样判断电磁铁磁性的呢?[提示]能够吸引大头针说明电磁铁有磁性,吸引大头针的个数越多说明电磁铁的磁性越强。

电磁铁电磁继电器练习一、单选题（本大题共10小题，共20.0分）1.同学们在“探究电磁铁磁性强弱”的实验中，使用两个相同的A、B大铁钉绕制成电磁铁进行实验如图所示，下列说法正确的是()A. 通过观察电磁铁能吸引的大头针个数判断它的磁性强弱，这是运用了控制变量法B. 滑片P向左滑动，电磁铁的磁性减弱C. 电磁铁A下端为S极、B的上端为N极D. 该实验不能探究电磁铁磁性的强弱与电流大小的关系2.小明用如图所示的装置探究电磁铁的性质，只用该装置，以下结论无法探究的是()A. 线圈匝数越多，磁性越强B. 线圈电流越大，磁性越强C. 拔出线圈中的铁钉，磁性变弱D. 改变电流方向，磁场方向改变3.如图所示，处于光滑水平面的小车上放有一条形磁铁，左侧有一螺线管，闭合开关S，下列判断正确的是()A. 小车受到电磁铁斥力作用，向右运动B. 小车受到电磁铁引力作用，向左运动C. 只将滑片P向右移动，电磁铁磁性增强D. 只将电源正负极交换，电磁铁磁性减弱4.如图是一种温度自动报警器的原理图，制作水银温度计时在玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连。

说法正确的是()A. 当温度计达到85℃时，报警装置会响铃，同时绿灯亮B. 当温度计达到85℃时，报警装置会响铃，同时红灯亮C. 当温度计达到90℃时，报警装置会响铃，同时红灯亮D. 当温度计达到90℃时，报警装置会响铃，同时绿灯亮5.如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是()A. S1断开，滑片P在图示位置B. S1闭合，滑片P在图示位置C. S1闭合，滑片P在滑动变阻器最右端D. S1闭合，滑片P在滑动变阻器最左端6.如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合。

下列说法正确的是()A. 电磁继电器与发电机工作原理相同B. 电磁继电器与电动机工作原理相同C. 电磁铁工作时，上端为S极D. 当有人闯入保密室时，b灯亮7.如图是一种水位自动报警器的原理示意图，当水位升高到金属块A处时()A. 红灯亮，绿灯灭B. 红灯灭，绿灯亮C. 红灯亮，绿灯亮D. 红灯灭，绿灯灭8.如图所示，闭合电路开关后，将滑片P向左移动时弹簧缩短，则()A. 螺线管上端是N极，电源右端是正极B. 螺线管上端是S极，电源右端是正极C. 螺线管上端是N极，电源左端是正极D. 螺线管上端是S极，电源左端是正极9.如图所示的自动控制电路中，当开关S断开时，工作电路的情况是()A. 灯亮，电动机转起来，电铃响B. 灯亮，电动机转起来，电铃不响C. 灯不亮，电动机不转，电铃响D. 灯亮，电动机不转，电铃响10.如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P逐渐向上移动，条形磁铁仍静止，在此过程中，条形磁铁受到的摩擦力()A. 逐渐增大，方向向右B. 逐渐减小，方向向右C. 逐渐增大，方向向左D. 逐渐减小，方向向左二、填空题（本大题共5小题，共10.0分）11.如图所示，A是悬挂在弹簧下的铁块，B是螺丝管的铁芯，P是滑动变阻器的滑片．闭合开关后的电磁铁的下端是______极(选填“N”或“S”)；若将变阻器的滑片P向右移动，弹簧的长度会______(选填“变长”或“变短”)．12.如图所示是一个水位自动报瞥器的原理图。

九年级物理全册第二十章电与磁20.1磁现象磁场讲练（附解析新）九年级物理全册第二十章电与磁20.1磁现象磁场讲练（附解析新）专题20.1 磁现象磁场1.磁铁能吸引铁钴镍等物质的性质叫做磁性．具有磁性的物体叫做磁体．2．磁体上磁性最强的部位叫磁极，任何磁体都有2个磁极，分别是南极(S)极和北极（N)极．条形磁体中间几乎没有磁性．3．同名磁极相互排斥，异名磁极相互吸引。

磁针静止时北极所指的方向，就是该点的磁场方向．5．磁感线是为方便，形象描述磁场而假想的曲线．在磁体外部，磁感线从北极出来，回到南极．磁场是真实存在的，而磁感线不是客观存在的真实曲线．6．地球本身是一个巨大的磁体，周围存在着磁场，其南极在地理的北极附近。

指南针指方向就是受地磁场的作用．知识点一：磁现象1.物体具有吸引铁、钴、镍等物质的性质，该物体就具有了磁性。

具有磁性的物体叫做磁体。

2.磁体两端磁性最强的部分叫磁极，磁体中间磁性最弱。

当悬挂静止时，指向南方的叫南极（S），指向北方的叫北极（N）。

任一磁体都有2个磁极。

相互作用规律：同3.磁化：使没有磁性的物体获得磁性的过程。

方式有：与磁体接触、与磁体摩擦、通电。

有些物体在磁化后磁性能长期保存，叫硬磁体（如钢）；有些物体在磁化后磁性在短时间内就会消失，叫软磁体（如软铁）。

[例题1]（海南）小谦在探究“磁体间相互作用规律”时发现：磁体间的距离不同，作用力大小也不同。

他想：磁体间作用力的大小与磁极间的距离有什么关系呢？（1）你的猜想是__________________。

（2）小谦用如图所示的实验进行探究。

由于磁体间作用力的大小不便测量，他通过观察细线与竖直方向的夹角θ的变化，来判断磁体间力的变化，用到的科学方法是__________法。

（3）小谦分析三次实验现象，得出结论：磁极间距离越近，相互作用力越大。

小甲、乙两块磁铁相互_______时，磁体间作用力与距离的关系。

[答案]（1）磁极间的距离越近，磁体间的作用力越大（2）转换（3）排斥[解析]（1）既然发现磁体间的距离不同时，作用力大小也不同，则可以提出猜想：磁极间的距离越近，磁体间的作用力越大。
