3、电磁铁磁性强弱的相关因素： (1)电流大小 （2）线圈匝数 （3）线圈形状
三、电磁铁特点
1、电磁铁通电有磁性，断电没有磁性. 2、电磁铁磁性强弱与电流大小和线圈匝数有关。 3、电磁铁磁极方向与电流方向有关。
四、电磁铁优点
1、电磁铁的磁性有无可以通过通断电来控制. 2、电磁铁的磁性强弱可以用改变电流的大小和线圈的匝数来控制。 3、电磁铁的的磁极方向可以通过改变电流的方向来控制。
电磁铁：插入铁芯的通电螺线管称磁性比通电螺线管的磁性强。
二、电磁铁的磁性强弱与哪些因素有关？
电磁铁磁性强弱与线圈匝数有关，电流相同时，线圈匝数越多， 电磁铁磁性越强。
A
B
电磁铁磁性强弱与电流大小有关，线圈匝数相同，电流越大， 电磁铁磁性越强。
1、判断磁性强弱方法：
根据吸引铁钉、曲别针等的多少来判断电磁铁 磁性的强弱。
1．图中是一种水位自动报警器原理图。试说明它的工作原理。
练一练
2．图中是一种温度自动报警器的原理图。制作水银温度计时在玻 璃管中封入一段金属丝，当温度到达金属丝下端所指的温度时， 电铃就响起来，发出报警信号。说明它的工作原理。
3．图中是直流电铃的原理图。B是衔铁，A是 弹性片。试说明它的工作原理。
五、电磁铁的应用
电磁起重机
电铃
电磁选矿机
电磁锁
电磁继电器
1．电磁继电器 电磁继电器就是利用电磁铁来控制工作电路的一种开关。
2．电磁继电器的构造
3．电磁继电器的工作原理
低压 电源

第五章继电器ppt课件

第五章继电器ppt课件
按输出开关元件分有双向可控硅输出型(普通型)和单向可控硅 反并联型(增强型)；
按安装方式分有印刷线路板上用的针插式(自然冷却，不必带散 热器)和固定在金属底板上的装置式(靠散热器冷却)；
另外输入端又有宽范围输入(DC3－32V)的恒流源型和串电阻 限流型等。
SSR固态继电器以触发形式,可分为零压型(Z)和调相型(P)两种。
14
15
双金属片温度继电器是由流入热元件的电流产生热量， 使有不同膨胀系数的双金属片发生形变，当形变达到一定 距离时，就推动连杆动作，使控制电路断开，从而使接触 器失电，主电路断开，实现电动机的过载保护。继电器作 为电动机的过载保护元件，以其体积小，结构简单、成本 低等优点在生产中得到了广泛应用。热继电器的作用是： 主要用来对异步电动机进行过载保护，他的工作原理是过 载电流通过热元件后，使双金属片加热弯曲去推动动作机 构来带动触点动作，从而将电动机控制电路断开实现电动 机断电停车，起到过载保护的作用。鉴于双金属片受热弯 曲过程中，热量的传递需要较长的时间，因此，热继电器 不能用作短路保护，而只能用作过载保护 .
第五章 电接触件
5.3 继电器
1
5.3 继电器
继电器是一种电子控制器件，它具有控制系 统(又称输入回路)和被控制系统(又称输出回 路)，通常应用于自动控制电路中，它实际上是 用较小的电流去控制较大电流的一种“自动开关”。 故在电路中起着自动调节、安全保护、转换电路 等作用。
2
5.3.1 电磁继电器
舌簧继电器是利用密封在 管内，具有触电簧片和衔铁磁 路双重作用的舌簧的动作来开 闭或转换线路的继电器。 常见 的有干簧继电器和湿簧继电器 两种。它与其他电磁式继电器 相比，具有小型、快速、灵敏、 结构简单、适于自动化生产等 优点，因而在自动控制设备中 获得广泛应用。

电磁继电器—初三物理课件ppt

电磁继电器—初三物理课件ppt
L1 （填L1或L2）具有磁性， 吸引衔铁 T1 （填T1或T2）使 横杆向 右 （填左或右）运动，
带动传动装置关闭车门。
(4) 尝试按下面电路图，将线路板上的实物元件用导 线连接起来，体验电磁继电器实际工作的过程。
(5) 如图所示是街道上照明电灯自动开闭的控制电路 的示意图，M是一个光电管，它的作用是当天亮后有 足够的光线照到它上边时使电阻减小，控制电路导 通，当傍晚光线减弱时，其电阻增大。
1、控制电路 ：低压电源 开关 电磁铁 2、工作电路 ：高压电源 触点 用电器 三、电磁继电器的作用
利用低电压、弱电流（控制电路）控制高电压、强 电流 （工作电路）。 四、电磁继电器的实质 电磁继电器就是利用电磁铁来控制工作电路的一种 开关。 五、利用电磁继电器可以实现 （1）远距离操纵（2）自动控制（3）安全操控
～—
用电磁继电器控制电路有什么 好处？
用低电压控制高电压 远距离控制 自动控制
说一说：
1、下图是小强同学在研究性学习的活动中为某 仓库设计的一种防盗报警器。其踏板放在仓库 的门口，电铃和灯泡放在值班室内，观察电路 可知。这个报警器的工作原理是：有人踩踏板 时___电_铃__响__；无人踩踏板时__电__灯__亮__。
试说明傍晚之后街道上路灯大放光明，而黎明到 来后路灯却悄然熄灭的原理。
(6)如图是一个限流装置的示意图，图中P是电磁铁， Q是衔铁，O是弹簧片。试表述当电流过大时，它是 怎样自动切断电路的。
O
它们的电流可达几十、上百安，直接来控制或操作 是很危险的，那怎么才能控制这些强大的电流？
电磁继电器的构造：电磁铁，衔铁，弹簧，触点，支架
衔铁
触点
弹
电
簧
磁
铁
支架

变压器电磁铁与继电器分析课件

变压器电磁铁与继电器分析课件
变压器电磁铁的主要作用是传输和变换电能，同时还可以实现电气隔离和相位变 换等。
电磁铁的结构
• 变压器电磁铁主要由铁芯、线圈和外壳等部分组成。铁芯是磁 路系统的主要组成部分，通常采用硅钢片或坡莫合金制成。线 圈绕在铁芯上，通过电流产生磁场。外壳是变压器的外壳，起 到支撑和保护作用。
电磁铁的分类
• 变压器电磁铁可以根据不同的分类标准进行分类。根据工作原理，变压器电磁铁可以分为干式变压器、油浸式变压器和组 合式变压器等。根据用途，变压器电磁铁可以分为电力变压器、控制变压器、电源变压器等。
控制和监测。
轨道交通的应用
在轨道交通领域，变压器电磁铁 与继电器被用于列车控制系统和 车辆电气系统中，保障列车的安
全运行和乘客的舒适度。
变压器电磁铁与继电器的未来发展
新型材料的应用
随着新材料技术的发展，未来变压器电磁铁与继电器将采 用新型的磁性材料和绝缘材料，以提高性能和降低能耗。
高集成化和智能化
理潜在故障。
案例二：某工厂的继电器应用及维护
应用场景
工厂自动化生产线控制系统，需要使用继电器来控制设备的启停和状 态监测。
维护问题
由于设备长时间运行，继电器触点出现氧化、磨损等现象，导致接触 不良，影响控制效果。
解决方案
定期对继电器触点进行清洁、润滑和更换，确保其接触良好，同时对 整个控制系统进行定期检查和维护。
变压器电磁铁与继电器分析 课件
目录
• 变压器电磁铁的基本原理 • 变压器的工作原理及应用 • 继电器的工作原理及分类 • 变压器电磁铁与继电器的关系及应用 • 案例分析
ቤተ መጻሕፍቲ ባይዱ
01
变压器电磁铁的基本原理
工作原理
变压器电磁铁的工作原理基于电磁感应定律和磁场性质。当交流电流通过变压器 线圈时，线圈产生磁场，磁场在铁芯中产生磁通量，从而产生感应电动势。通过 改变线圈的匝数和电流的大小，可以改变磁通量和感应电动势，实现电压的变换 。

电磁铁电磁继电器

电磁铁电磁继电器
不同矿物质具有不同的磁性，这些 矿物质在电磁铁吸引下，受到的磁力 不同，从而可以不同矿物质分开。
3、电磁继电器 电磁继电器是利用电磁铁来控制工作电路通断的开关。
特点：它可以用低电压和弱电流来控制高电压和强电流。
直流电铃的原理图。
温度自动报警器的原理图。
水位自动报警器原理
如图所示，要使电磁铁磁性最强，正确的接法是 （ D ）
三、电磁铁的应用
在生活中，我们经常看到一些大型机器在工作 （如大型吊车），而它们的电流可达几十安、上百 安，直接控制或操作是很危险的，那怎么才能控制 这些强大的电流？
三、电磁铁的应用
1、电磁起重机
工作原理：接通电流,电磁铁产生磁 性,把铁质物体吸起,放下时,只要断 开电流即可。
2、电磁选矿机 工作原理：
第七章 第３、4节
电磁铁 电磁继电器
一、电磁铁
电磁铁是一个带有铁芯的通电螺线管
构造：
线圈
铁芯
思考：
1、为什么电磁铁的磁性比螺线管的磁性强？
２、电磁铁的铁芯为什么不用铝芯或铜芯， 你的理由是什么？
二、电磁铁的磁性
问题 电磁铁磁性大小跟哪些因素有关呢？
结论 电磁铁的磁性强弱与 电流的大小 、 线圈的匝数 和 有无插入铁芯 有关。
3

电磁铁PPT课件完整版

电磁铁PPT课件完整版
电磁铁

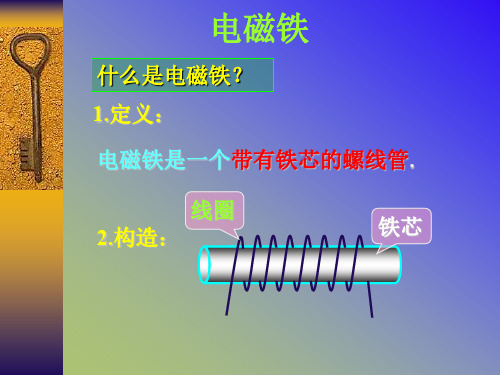

什么是电磁铁？ 1.定义：
电磁铁是一个带有铁芯的螺线管.
线圈 2.构造：
铁芯
制作、研究电磁铁
1.制作：线圈匝数不同的两个电磁铁 （40匝和80匝）
2.研究电磁铁的磁性
猜测：电磁铁的磁性跟哪些因素有关？ 电流
电磁铁的磁性 线圈匝数
（1）研究电磁铁的磁性有无 实验 闭合和断开开关
现象 通电时电磁铁 _吸__引__大__头__针__ 断电时电磁铁 不__吸__引__大__头__针__
结论
电磁铁通电时_产__生__磁性，断电时磁性_消__失__.
（2）研究电磁铁的磁性强弱跟电流的关系 实验 改变电流
现象 增大电流电磁铁吸引 的大头针数目_增__多__. 结论 通过电磁铁的电流越__大__,电磁铁的磁性_越__强__.
(3)研究电磁铁的磁性跟线圈匝数的关系 实验 改变线圈匝数
现象 匝数越___多___, 磁性越__强____.
结论 当电流一定时，电磁铁线圈的匝数__越__多__, 磁性_越__强___.
实验结论
电磁铁通电时_有___磁性，断电时磁性 __消__失__；通过电磁铁的电流越_大___，电磁 铁的磁性__越__强__；当电流一定时，电磁铁 线圈的匝数_越__多__，磁性_越__强_.
电磁铁的优点
电磁铁磁性有无，可用_通__断__电___来控制 电磁铁磁性强弱，可用_改__变__电__流__大__小__来控制 电磁铁的极性变换，可用_改__变__电__流__方__向__来实现。
应用
1.电磁起重机 2.电铃 3.电话听筒 4.电磁继电器
课பைடு நூலகம்练习
1.电磁铁有许多优点 : 它的磁性有无可以由 通_电__断__电__来控制，磁性强弱可以由_电__流__大__小_来控

《电磁铁的应用》PPT课件


B．M 接B，N 接D
C．M 接B，N接C
D．M 接A，N 接D
3．城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生， 令人痛心。为此，某同学设计了一种警示电路：在井口安装一环 形灯L，井盖相当于开关S；正常情况下(S闭合)，灯L不亮；一旦 井盖丢失(S断开)，灯L立即亮起，以警示行人。图中电路符合要 求的是( B )
原理：对方讲话时，使 话筒中的振动膜忽强忽 弱地振动，使碳粉分布 忽紧忽松，引起碳粒间 的电阻忽小忽大，使 通过听筒的电流忽强忽 弱，引起听筒中金属膜 振动忽强忽弱发出声音。
课堂小结
电磁继电器
磁悬浮列车 电磁铁应用
信息的磁记录
课堂练习
1．如图所示，电磁继电器能通过低压控制电路来间接地控制高 压工作电路。下列说法正确的是( B ) A．连有电动机的电路是低压控制电路 B．电磁继电器实际上是一个由电磁铁控制电路通断的开关 C．利用电磁继电器主要是为了节约用电 D．利用电磁继电器主要是为了操作方便
三、信息的磁记录
记录声音、文字、图象等信息的磁带的一面都涂有一层 磁粉，每一个磁粉粒就是一个小磁体，通过磁头把磁粉 磁化，把信息记录在磁带上。
信息的磁记录：现在接触的硬盘，除了你说的经过特定排序方式 存储外，基本是直接存储了。
磁卡是利用磁性载体记录英文与数字信息，用来章 电与磁
第3节 电磁铁的应用
知识回顾 什么是电磁铁？ 定义： 电磁铁是一个带有铁芯的通电螺线管。
电磁铁
电磁铁的组成
+
螺线管
铁芯
电磁铁
思考：电磁铁和一般的磁铁有什么不同？
电磁铁
电磁铁磁性的有无，可用通断电来控制； 电磁铁磁性的强弱，可用电流的大小来控制； 电磁铁极性的变换，可用改变电流方向来控制。

《电磁继电器与自动控制》电磁铁与自动控制PPT课件


一、电磁继电器
直击考点
1、电磁继电器的作用之一是通过控制低压电路的通断间接地控制高压电路的通
断，关于下图所示的电路，以下说法确的是（BD ）
A、连电动机的电路是低压控制电路 B、连电动机的电路是高压工作电路 C、图示电路的优点是可以节约用电 D、图示电路一个高压，跟开关相连的一端是控制电路即低压 电路，则与电动机相连的一端一定是高压电路。电路的优点是可用弱电流、低电 压控制强电流、高电压，避免危险
2、用电磁继电器进行自动控制 了解电磁继电器的应用。
电磁继电器常用于电铃、水位报警器、恒温箱中。
想一想：通过预习，你了解到哪些问题？
1、电磁继电器的构造和工作过程？ 2、电磁继电器应用有哪些？
二、用电磁继电器进行自动控制
直击考点
1、下图是温度自动报警器的原理图，它运用了许多物理知识。以下说法中不正 确的是（C ） A、温度计中的水银是导体 B、温度计是根据液体热胀冷缩的性质工作的 C、报警器中的电磁铁运用了电流的热效应 D、电磁继电器是一种电路开关
解析
当周围环境温度升高时，温度计中的水银受热膨胀，液面上升，当与导线接 触时，左边控制电路接通，电流通过螺线管，电磁铁产生磁性，吸引衔铁，右边 的工作电路接通，电铃发声。可知，选项C错误。
电磁继电器与自动控制
-.
电磁继电器 继电器与自动控制
1、利用电磁继电器可用低电压、弱电流来控制_高__电__ _压__、__强__电__流__。在螺线管中有无磁性可由电流_的__有__无_ 来控制，磁极的极性改变可以通过电流方向的改变来 实现。 分析与解答 利用电磁继电器可用低电压、弱电流来控制高电压、 强电流；还可以实现远程控制和自动控制。 电磁铁的原理：利用通电导线周围存在磁场制成的。 优点：可以通过通断电流的有无来控制磁性有无，可 以从电流的强弱控制磁性的强弱，还可以通过改变电 流的方向来改变磁极的极性．

人教版物理九年级全册 第20章第3节 电磁铁 电磁继电器课件(共22张PPT)

第二十章 电与磁
第3节 电磁铁 电磁继电器
夯实基础 精英题库
1.下列装置中没有应用电磁铁的是( C )
A.电磁起重机
B.电磁继电器
C.电吹风
D.电铃
2.如图所示，用漆包线(导线表面涂有绝缘漆)绕在纸筒上做
成了一个螺线管，用来研究螺线管磁性强弱与哪些因素有关.
闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引
实验小组连接了如图所示的实验电路，开关S闭合.下列说法正确
的是( D )
A.比较甲、乙铁钉吸引大头针的数量可得
出电磁铁的磁性强弱与电流大小的关系
B.乙铁钉的上端是N极 C.大头针的下端散开是因为异名磁极相互排斥
第4题图
D.向左调节滑片P，甲、乙吸引大头针个
数均会增多
5.消防应急灯在没有停电时，灯是熄灭的；停电时，标有 “36 V”字样的两盏灯就会正常发光.如图所示的电路中符 合要求的是( C )
电流一定时，线圈匝数越多，电磁铁的磁性越强.
12.请你结合如图所示的器材，设计一个温度自动报警器，
要求：正常情况下灯亮，铃不响，温度升高到一定程度时，
铃响，灯不亮.
如图所示：
答案图
13.(2021青岛一模节选)如图是利用太阳能给LED路灯供电的自动控制 电路的原理示意图.其中，R是光敏电阻，光敏电阻的阻值R随光照强 度的增强而减小.白天，通过太阳能电 池板与蓄电池回路将太阳能转化为化 学能储存在大容量蓄电池内.傍晚，当 光照强度小于一定值时，通过蓄电池 与LED回路，路灯开始工作.请用笔画 线将电路原理图连接完整，使工作电 路能正常工作(与触点的接线只能接在静触点上，图中已给出静触点D、 E、F、G的四根引线；连线不能交叉).
路灯连入照明电路中.

电磁继电器ppt课件


—— 防汛报警器 当水面升高到警戒值时，灯__亮__。
通信工程是继电器使用最早、最广泛的领域。 早期电话局内的继电器多由人工操作
国防、空间技术领域里的应用 军舰需要大量的各种电磁继电器
飞机需要大量的各种电磁继电器
人造卫星需要大量的各种电磁继电器
课堂练习
1.如图所示，下列说法正确的是（ B ） A.当S1断开、S2闭合时，红灯亮； B.当S1断开、S2闭合时，绿灯亮； C.当S1闭合、S2断开时，绿灯亮； D.当S1、S2均闭合时，绿灯亮
新知学习 知识点二：继电器与自动控制
当将开关S换成能感知物理量变化的传感器时，就实现了自动控制。
形形色色的自动报警器电路图 —— 温度自动报警器
当温度达到设定的温度时，温度计内的水银与金属丝接触，控制电路_接__通_，电 流流过电磁铁，电磁铁获__得__磁性，_吸__引_衔铁，使工作电路_接__通_，电铃_响__起_，发 出警报。
第七章 磁与电 第4节 电磁继电器
新知导入
我国发射火箭时，推进器 的点火工作是通过电磁继电器 来完成的。
同学们你们知道什么是电 磁继电器吗？电磁继电器又有 怎样的结构和特点呢？
学习目标
1.认识电磁继电器； 2.知道电磁继电器的结构、工作原理等； 3.知道电磁继电器在自动控制技术中的广泛应用。
新知学习 知识点一：认识电磁继电器
—— 自动水位显示器
当水位在A处以下时，绿灯__亮___，红灯_不__亮__。 当水位上升到A处时，绿灯_不__亮__，红灯__亮___。
—— 锅炉压力自动报警器
当气压低于设定值时，灯L1_亮___，灯L2_不__亮_，电铃不__响__； 当气压达到设定值时，灯L1不__亮__，灯L2_亮___，电铃发__声__。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

为什么通电螺线管 加入铁芯后磁性增加?
电磁铁
永磁体
第三节 电磁铁 电磁继电器 电磁铁：内部带有铁芯的通电螺线管。
电磁铁的工作原理：利用电流的磁效应来工作的
一、电磁铁
线圈
铁芯
演示电磁铁的工作
1．内部带有铁芯的通电螺线管称为电磁铁。 2．有电流通过时有磁性，没有电流时失去磁性。 3、电磁铁的工作原理：利用电流的磁效应来工作的。
5.如图所示，要使电磁铁磁性最强，正确的
接法是 （ D）
A. S1接1，S2接3
3
R
R S2
B. S1接1，S2接4
12
4
C. S1接2，S2接4
S1
D. S1接2，S2接3
电磁铁的应用
电铃
门铃
电话
电磁继电器
四、电磁继电器
1、电磁继电器的结构及各部件作用
A B
S
C
1、电磁继电器的结构及部件作用
工作过程动画
2、电磁继电器的工作原理：
控
工
制
作
电
电
路
路
工作原理：当开关S1闭合时，电磁铁通电产 生 磁性 ，将_衔__铁___吸下,开关S的触点_接__通__， 工作电路中有_电__流__通过，电动机便转动起来。
电磁继电器的作用和实质
电磁继电器的作用及实质：
1、电磁继电器是利用 低 电压、 弱电流电路 的通断，来间接地控制 高 电压、强 电流电 路通断的装置。
三、电磁铁的应用
电磁起重机
电铃
电磁锁
电磁阀门 电 磁 选 矿 机 示 意 图
电磁铁的应用
电磁起重机
磁悬浮列车
1、当电磁铁线圈匝数一定时，通过电磁铁的 电流越大， 电磁铁的磁性越强;当通过电磁铁线圈的电流一定时， 电磁铁的 越多匝，数电磁铁的磁性越强；
2、电磁铁的优点:
A.电磁铁磁性的有无可以通过 电流的通来断控制.
关于电磁铁电磁继 电器 (6)
一. 复 习
1.首先发现电流磁效应的科学家是: 奥斯特
. 2.奥斯特的实验说明:
通电导体周围存在着磁场.
3.通电螺线管的磁感应线分布与 条形磁体 十分相似.
4.通电螺线管的极性跟电流方向之间的关系, 可以 安培定则 来判定.
5.安培定则:
用右手握住螺线管,四指弯向螺线管中电流的 方向,则大拇指所指的那端就是螺线管的N极.
防盗自动报警装置
王强同学为某仓库设计了一种防盗报警 器，安在仓库的门口的地上，报警灯安 在值班室内，请你说出其工作原理。
踏板
防盗自动报警装置
王强同学为某仓库设计了一种防盗报警 器，安在仓库的门口的地上，报警灯安 在值班室内，请你说出其工作原理。
踏板
如图是一种火警报警器．正常情况下绿 灯亮，当发生火警时，红灯亮、电铃响 从而达到报警的目的．试说明这种火警 报警器的工作原理．
构造
电磁铁
弹簧
衔铁
静触点
A B
S
C
主要部分的作用：
动触点
电 磁 铁： 通电时产生磁性，吸下衔铁
衔 铁： 和动触点连在一起，带动动触点上下运动
弹 簧： 电磁铁磁性消失时，带动衔铁弹离电磁铁
触 点： 相当于被控制电路的开关
电路组成
电磁继电器工作时，电路分为哪两部分？
低
高
压
压
控
工
制
作
电
电
路
路
控制电路包括（低压）电源、电磁铁、 开关 。 工作电路包括（高压）电源 、用电器 、触点 。
温度自动报警器
电源
电 铃
图中是为某温室大棚设计的 温度自动报警器，当室内温 度超过限度时，监测室的信 号电铃就发出报警铃声
3．图中是直流电铃的原理图。B是衔铁，A是弹性片。试 说明它的工作原理。
工作原理：接通电源后，电磁铁吸引衔铁，敲击铃碗发声，但 同时衔铁与螺钉分离，通电线圈的电路断开，电磁铁失去磁性， 衔铁由于弹性回到初始位置，这时衔铁与螺钉又接触，线圈的 电路闭合，电磁铁又吸引衔铁，敲击铃碗发声------，如此往复， 电铃就不断地发出声音。
工作原理：温度计中的 水银是导体，温度升高 时，水银面上升，当水 银面上升到与金属丝接 触时，电磁铁线圈中就 有电流通过电磁铁具有 磁性，将衔铁向左吸引， 连通工作电路，电铃响， 开始报警。
温度自动报警器
电源
电 铃
图中是为某温室大棚设计的 温度自动报警器，当室内温 度超过限度时，监测室的信 号电铃就发出报警铃声
判断磁性强弱方法： 根据吸引铁钉、曲别针等的多少来判断螺线管
的磁性强弱。
（1）改变电路中的电流铁的磁性
演示1
现象： a
S
a S
结论：
匝数一定时，通入的电流越大，电磁铁的磁性 越强。
二、电磁铁的磁性
演示2
现象：
ab S
结论：
电流一定时，外形相同的螺线管，匝数越多， 电磁铁的磁性越强。
练一练
1、下列做法中不能增加螺线管磁性的是：（ B ）
A 、 增大线圈中的电流。 B 、 改变线圈中的电流方向。
C、 插入铁棒。
D 、 增加线圈的匝数。
2、如图所示，当滑动变阻器 的滑片P向左移动时，弹簧的 长度将会怎样变化？
B.磁性强弱可以用改变 电流的大小和线圈的 来匝控数制。
C.它的磁极可以通过改变
来控制。
电流的方向
A 3、下列方法中可增强电磁铁磁性的是( )
A．增大螺线管中的电流 B．减小螺线管的线圈匝数 C．增加电磁铁的通电时间 D．改变螺线管中的电流方向
4、如图所示,当滑动变阻器的滑片向右移
动时,电磁铁中的磁性将 减弱.
3．电磁继电器的工作原理
低压 电源
低压控制电路
高压电源 高压工作电路
练一练
1．图中是一种水位自动报警器原理图。试说明 它的工作原理。
2．图中是一种温度自动报警器的原理图。制作 水银温度计时在玻璃管中封入一段金属丝，当温度
达到金属丝下端所指的温度时，电铃就响起来，发
出报警信号。说明它的工作原理。
二、电磁铁的磁性
问题 电磁铁磁性大小跟哪些因素有关呢？
应用电流磁效 应，应该与电 流大小有关。
线圈是主要部件， 应该与线圈的形状、 匝数有关。
猜想
电磁铁的磁性强弱可能与电流的大小、线圈的 匝数和线圈的形状有关。
二、电磁铁的磁性
设计实验
对于外形相同的螺线管，电磁铁磁性的强弱跟 线圈的匝数会有什么样的关系？
2、电磁继电器的实质就是一种利用电磁来铁 控制工作电路通断的开关。
讨论：水位自动报警器的工作原理
3、电磁继电器有哪些应用 （1） 用低电压、弱电流控制
高电压、强电流。 （2） 实现自动控制 （3） 实现远距离控制
想想做做
四、电磁继电器
1．电磁继电器 电磁继电器就是利用电磁铁来控制工作电路的
一种开关。 2．电磁继电器的构造
