电磁铁电磁继电器习题（含答案）一、单选题(本大题共7小题，共14.0分)1.如图所示，闭合开关S，滑片P向右移动，则螺线管（）A.左端为S极，磁性增强B.左端为S极，磁性减弱C.左端为N 极，磁性增强D.左端为N极，磁性减弱2.如图所示，当闭合开关S，且将滑动变阻器的滑片P向右移动时，电磁铁的（）A.B端是N极，磁性减弱B.A端是S极，磁性增强C.A端是N 极，磁性增强D.B端是S极，磁性减弱3.图所示闭合开关S，弹簧测力的数增大下列分析正确是（）A.c端是S极，a是电源的正极B.c端是N极，a是电源的负极C.若滑动变阻器的滑片向右滑动，弹簧测力计示数增大D.若将电源正负极接线的位置对调，弹簧测力计示数增大4.法国科阿尔贝尔和德国科学彼得林格尔由于阻（GM）效而获2007诺贝尔物理学奖图是研究巨磁电阻特性原理示意实发现，在闭合开S1、S2且滑片P向右滑动的过程中，指示灯明显变，这说明（）A.电磁铁的左端为N极 B.流过灯泡的电流增大 C.巨磁电阻的阻值随磁场的减弱而明显减小 D.巨磁电阻的阻值与磁场的强弱没有关系5.在一次实验中，小章连接了如图所示的电路，电磁铁的左端有一个小磁针，则关于下列说法中正确的是（）A.只闭合开关S1，小磁针N极向左顺时针偏转B.闭合开关S1，再闭合S2，小磁针的N、S极偏转的方向会改变C.闭合开关S1再闭合S2，电磁铁磁性增强D.利用这一现象所揭示的原理可制成发电机6.如图所示，闭合开关S，当滑动变阻器的滑片P向左移动时，电磁铁（）A.b端是N极，磁性减弱B.a端是S极，磁性增强 C.b端是S极，磁性减弱 D.a端是N极，磁性增强7.如图是关电学的个图，其中图例描述正确的（）A.甲图中测电笔的使用正确B.乙图中电路的接法正确C.丙图中导线按箭头移动电流计指针会偏转D.丁图中闭合开关k绿灯亮二、多选题(本大题共1小题，共3.0分)8.下列关于电与磁的应用实例中解释正确的是（）A.信鸽能返回家，主要是靠地磁场来导航B.电风扇工作时消耗的电能全部转化为机械能C.磁悬浮列车悬浮时利用了磁极间的相互作用D.校园扬声器发出悠扬的声音是把声信号转换成电信号三、填空题(本大题共4小题，共8.0分)9.物理学家奥斯特第一个证实的周存在着______ /空/电磁器是利低压、电流路通，间接地控制高电、强电流电路通断的装置它的低压控制电路部分的核心是一个______ ，它是据电流的______ 效工作的．10.用电器正常工作时的电压叫做______ ；电磁继电器是利用______ 控制工作电路的一种开关．11.如甲乙两图所示，能说明电动机工作原理的是图______ ．发电机是根据______ 现象制成的．如图丙所示，在电磁铁正上方用弹簧挂着条形磁铁，当开关S闭合后，在滑片P由b端向a端滑动过程中，会出现的现象是小灯泡亮度______ （选填“增强”或“减弱”），弹簧长度______ （选填“变长”或“缩短”）．12.如图所示，闭合开关，通电螺线管的下端为______ 极，若要弹簧伸长，应将滑动变阻器滑片向______ （选填“左”或“右”）滑动．四、实验探究题(本大题共4小题，共24.0分)13.在探究“影响电磁铁性强弱的因素”实验中，小明制简易电磁铁甲、乙，并计了如图示电，通过这个的原探电磁铁磁性弱与______的关系；磁铁磁性弱通过______ 来判定．验程中小明发现磁铁吸引的头针下端分开的，原因是______ ．14.如图所示是老师设计的一个实验装置，用来探究“影响电磁铁磁性强弱因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线a与接线柱2相连．【制定计划与设计实验】（1）为了使指针在受磁场力的作用在能绕O点转动，需在E处加装______ （选填“铜块”、“铝块”或“铁块”），加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在O点转轴处涂抹润滑油，目的是______ ，使指针转动更灵活．（2）按如图所示连接好电路，闭合开关，调节变阻器滑片P到某一位置，记下此时指针偏转的角度，保持滑片P位置不变，导线a改为与接线柱1相连，可以探究电磁铁磁性强弱与______ 的关系；保持接线方式不变，移动变阻器滑片P，可以探究电磁铁磁性强弱与______ 的关系．【进行实验与收集证据】（3）保持滑片P位置不变，导线a改为与接线柱1相连时，闭合开关后，指针偏转的角度将会______ ．当滑动变阻器的滑片P向左滑动时，指针偏转的角度将会______ （填“增大”或“减小”）．【评估交流】（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图E处，且让磁铁的右端为______ 极，闭合开关后，同学们发现指针果然向左偏转．（5）你认为该装置中指针的偏转角度大小可能还与哪些因素有关？（只写出一个即可）______ ．15.如图所示，是小明探究“影响电磁铁磁性强弱因素”的装置图它是由电源、滑动变阻器、开关、带铁芯的螺线管和自制针式刻度板组成．通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱．在指针下方固定一物体A，当用导线a与接线柱2相连，闭合开关后，指针B发生偏转．（1）指针下方的物体A应由______ 质材料制成．A．铜B．铝C．塑料D．铁（2）实验发现：①将滑动变阻器的滑片P向左移动过程中，指针B偏转的角度将会______ ．②将导线a由与接线柱2相连改为与接线柱1相连，闭合开关后，调整滑动变阻器的滑片P的位置，使电路中的保持不变，可发现指针B偏转的角度将会______ ．（3）经过对电磁铁的研究，可得出电磁铁的磁性强弱与______ 及______ 有关．16.小熊用光敏电阻设计了一种“智能家居照明灯“电路，如图甲所示．（电源电压不变，照明灯L标有“220V40W”字样，电磁继电器线圈的电阻不计．）（1）导线______ （选填“A”或“B”）连接家庭电路中的火线．（2）小熊的设计要求是：智能家具照明灯在天暗时自动点亮，天亮时自动熄灭，那么他选择的光敏电阻阻值大小应随光照强度的增加而______ ．（3）保持光照强度不变，闭合开关后，滑片P移动过程中，电流表示数与电压表示数的关系如图乙所示．滑片P由a端向b端移动过程中，电磁铁的磁性______ （选填“增强”或“减弱”），此时光敏电阻的阻值大小为______ Ω，滑动变阻器的最大阻值是______ Ω．（4）若保持滑片P在b段，照明灯L每天正常工作5小时，保持光照强度不变，则控制电路部分在这5小时内消耗的电能为______ J．五、计算题(本大题共4小题，共32.0分)17.（1）小丽要研究“电磁铁的磁性强弱跟什么因素有关”，现有线圈匝数分别为50匝和100匝的外形相同的电磁铁，她先后将两个电磁铁接入如图1所示的电路中，闭合开关后用电磁铁吸引大头针，并移动滑动变阻器的滑片P，经多次实验，记录如下：50厘米电磁铁100匝电磁铁实验次数123456电流表示数（A）0.8 1.2 1.50.8 1.2 2.0吸引大头针数目（枚）5810101625①实验中，小丽是通过比较电磁铁______ 的多少来判断其磁性强弱的．②分析第1、2、3次的实验记录，会发现当电磁铁的______ 相同时，通过的______ ，磁性越强．③进一步分析所得的实验数据，还会发现当通过电磁铁的电流相同时，______ ，磁性越强．（2）如图2所示，是“探究导体在磁场中运动时产生感应电流的条件”实验装置．铜棒ab、电流表、开关组成闭合电路．①闭合开关后，使铜棒ab上下运动，电流表指针______ （填“能”或“不能”）发生偏转．②要使电流表指针发生偏转，铜棒ab应______ 运动，这是一种______ 现象，利用这一原理可制成______ ．18.如图所示，是一种防汛报警器的示意图，K是触点开关，一个漏斗形的圆圈，里面有个浮子A，请观察说明这种报警器在设计中应用到的物理知识．（填出两项）（1）______ ；（2）______ ．19.夜幕下，扬州“第一大道”文昌路边LED灯将道路照得犹如白昼，这种LED灯是通过光电转换来供电的．如图是扬州某小区利用太阳能给LED路灯供电的自动控制电路的原理示意图．其中，R是光敏电阻，此光敏电阻的阻值R、流过线圈电流I与光照度E（单位勒克斯，符合lx）之间的几次实验数据如表所示：光照度E/lx51015202530光敏电阻R/Ω603020151210线圈中电流I/mA21.427.330.031.632.633.3当线圈A中的电流I≥30.0mA时，动触点D与静触点G、H接触．（1）由表格中数据可知，光敏的阻值R随光照度E的增强而______ ．（2）白天，太阳能电池板将______ 能转化为______ 能．这种能量通过再次转化储存在大容量蓄电池内．傍晚，当光照度小于______ lx（勒克斯）时，路灯开始工作．（3）请用铅笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点E、F、G、H的四根引线；连线不能交叉）．（4）一只功率为6W的LED灯，通电后其发光亮度相当于30W的日光灯．某间教室有24盏30W的日光灯，每天平均使用2h，如果能用6W的LED灯进行照明，则一个月（按30天计算）可节约电能______ kW•h．20.阅读以下材料，回答相关问题．据多家北京媒体报道，北京市首条中低速磁悬浮交通线路S1线如今已基本全线开工建设，预计将于2016年底开通运行．资料显示，这条磁悬浮线路将连接北京西部的门头沟新城和石景山区苹果园站，线路全长10236米，其中高架段9953米，隧道段283米，共设车站8座，全部为高架站．线路运营初期将配备10列中低速磁悬浮列车，该列车由6节车厢编组而成，长约94米、宽3米，整列车最高可容纳1032个乘客，整车采用高铁车辆广泛应用的铝合车整体结构，外观简洁且富有现代感，在防火安全、隔音降噪、乘坐舒适性方面达到国际标准．北京市磁悬浮S1线采用的是自主知识产权的中低速磁悬浮技术，列车时速只有100-120公里（1公里等于1千米），对环境影响大大降低．相比传统轨道交通，中低速磁悬浮具有节能、环保、噪音小、转弯半径小，爬坡能力高等特性，造价略高于轻轨，而远低于地铁．磁悬浮线路产生的辐射会不会过大？专家介绍说，中低速磁悬浮列车行驶时，1米距离的辐射值比日常使用的电磁炉表面还要低，3米外的辐射值比微波炉辐射值的一半还低，到了5米远，辐射值比使用电动剃须刀还要小，而到了10米距离，其辐射量完全淹没在环境背景中，专业的检测仪器都检测不到了．线路周边居民也不必对列车噪音问题过分担心．“运行期间，列车将浮起约1厘米．”列车生产企业中国北车技术人员向记者介绍，S1线中低速磁浮列车的运行，依靠电磁铁与轨道产生的电磁吸力使列车浮起，车身与轨道之间保持一定的气隙而不直接接触，从而没有了轮轨激烈摩擦的噪声．（1）S1线中低速磁浮列车的运行，根据异名磁极相互______ 的原理使列车浮起；（2）如果S1线中低速磁浮列车调试运行时，中间不停靠且以最低速度匀速通过高架段的时间约为______ 分钟；（保留整数）（3）若磁浮列车总质量是2.5×104kg，列车行驶时，强大的磁力使列车上升0.01米，那么上升过程中磁力对列车做功为______ J；（g取10N/kg）（4）S1中低速磁浮交通线路的主要环保优势是______ ．电磁铁电磁继电器习题（含答案）【答案】1. B2. D3. B4. A5. C6. B7. C8. AC9. 磁场；电磁铁；磁10. 额定电压；电磁铁11. 乙；电磁感应；增强；变长12. N；左13. 线圈匝数；吸到大头针的数量；大头针的下端都被磁化成相同的磁极，而同名磁极互相排斥14. 铁块；减小摩擦；线圈匝数；电流大小；增大；减小；N；铁芯大小；通电螺线管（或电磁铁）与指针间的距离；指针质量（或重）；15. D；变大；变大；电流大小；线圈的匝数16. A；减小；增强；5；25；3.24×10417. 吸引大头针个数；线圈匝数；电流越大；电磁铁线圈匝数越多；不能；向右（向左、斜向上或斜向下）；电磁感应；发电机18. 浮力；电流的磁效应19. 减小；太阳；电；15；34.5620. 吸引；6；2500；节能、噪音小【解析】1.解：（1）伸出右手握住螺线管，四指弯曲指示电流的方向，大拇指所指的方向为通电螺线管的N极，因此螺线管右端为N极，左端为S极；（2）滑动变阻器滑片向右移动时，滑动变阻器接入电路中的电阻变大，电流变小，因此通电螺线管的磁性减弱．综上分析，选项B正确，ACD错误．故选B．（1）根据安培定则判断螺线管的NS极．（2）通电螺线管磁性的强弱与电流的大小有关，电流越大，磁性越强．本题考查通电螺旋管的极性、磁性强弱的判断，要知道安培定则不但可以判出螺线管的磁极，也能根据磁极判出电流方向．2.解：如图所示，当闭合开关S，电流从右边的导线流入电磁铁，根据安培定则可判断出A端为N极、B端为S极；同时滑动变阻器滑片向右移动时，滑动变阻器连入电路的电阻变大，电路中的电流变小，电磁铁磁性减弱．故选D．（1）根据安培定则判断出电磁铁的南北两极，依据滑动变阻器的方向，判断出连入电路中电阻的变化，推导出电路中电流的变化，再判断出电磁铁的磁性强弱；（2）电磁铁的磁性强弱和线圈的匝数、电流大小有关．线圈匝数一定时，电流越大，磁性越强．本题是电学知识与磁现象的综合题，首先根据安培定则判断出通电螺线管的两极方向，滑动变阻器的移动可以改变电流的大小，电流增大时，电磁铁磁性增强，反之减弱．3.解：若将电源正负极接线的位对调，电磁铁磁性弱变，极性相反，则c变为S极与磁互排斥，故弹簧力计的示数．D错．开关弹簧测力计的示数增大，由于此题下为S极并且弹簧测力计变大因为异名磁极相吸引同磁极相互排，所以磁铁的上端为N极．故A错误；若滑动变阻的向右滑动，滑动变阻器电阻增大，中的电流变，电磁铁的磁性变小对的磁体的引力小，所以弹簧测力计示数小，故错误；故选B根滑动变阻器滑片移动引起电流变，再判断出电磁铁磁性弱的变，可从以定弹测计示数的变化．知道电磁铁的磁极性，可用安培定则判断出电铁中电流的方，从以确定电源正．由簧测数化定电磁铁磁性强弱的变化，而确定电流变化判断出滑动变阻器的滑片移路中阻的变化，知磁体的下端为S极和弹簧测力示数增，根据磁体的相互作用规律，从可以判断出电磁铁磁极极性．磁感线方向不影响电磁铁性强弱的变化，但是电磁铁的极性，利用极之间作用律，从确定簧力计示的．本题了学生对电磁铁性的响素、磁体间的相互作用规律、安培定则的解和应用，都是基础容，要很好决题，就需学生很好掌握这些基础知识．4.解：通电螺线管的磁性弱时，右电中指示明显变暗则说右路的电流变小了，磁电阻的电阻大了，巨磁阻的阻随磁场的减弱而大，故C错误．由上述分可知错；在闭合开关S1、S滑片P右滑动的程中，指灯明显变暗，右侧电电流变．B误．故A．利用安定则判磁铁的磁极；根灯泡的亮度变，能确电路电流的变化，进而知道巨磁电阻阻值与磁强度的关．在控制电路中，片的移动分析的入手点；在作电中灯泡的亮度确电路中电变化一个含条件．5.解：A、电流从左端流入，右端流出，故据安培定则可知，此时电磁铁的右端是N极，左端是S极，根据磁极间的相互作用可知，闭合开关S1，小磁针N极向右逆时针偏转，故A错误；B、闭合开关S1，再闭合S2，小磁针的N、S极偏转的方向还是N极向右逆时针偏转，不会改变，故B错误；C、闭合开关S1再闭合S2，两电阻并联，电路中的总电阻变小，由欧姆定律可知，电路中的电流变大，故电磁铁的磁性增强，故C正确；D、该实验表明了电能生磁，此现象与发电机无关，故D错误；故选C．开关闭合后，根据电流方向利用安培定则可判断螺线管的磁极，则由磁极间的相互作用可判出小磁针的指向；由滑动变阻器的滑片移动可得出电路中电流的变化，则可得出螺线管中磁场的变化．该题考查了安培定则的应用、磁极间的作用规律的应用、电磁铁磁性强弱的影响因素等知识点，是一道综合题．6.解：（1）当滑片向左移动时，滑动变阻器中接入电阻变小，则电流变大，故电磁铁的磁性增强．（2）用右手握住螺线管，让四指的方向和电流的方向相同，那么，大拇指所指的一端为通电螺线管的北极．即b端为N极，a端为S极．故选B．（1）根据滑动变阻器滑片的移动可知螺线管中电流的变化，由电流变化可知磁性的变化．（2）根据安培定则，用右手握住螺线管，让四指的方向和电流的方向相同，那么，大拇指所指的一端为通电螺线管的北极．此题主要考查的是学生对通电螺线管磁性强弱影响因素的了解和掌握，以及对安培定则的理解和应用，是中考的常见题型．7.解：由图可知，手接触测电笔笔体是误的，故A错误；由乙可知，熔断丝接在零线接法错误，故错；图丙中体棒切割磁线，产生感应电流，流指会偏转，故C正；选C．使用测电时手接触笔尾的属体，不能接触笔端金体；体棒切割磁感线，在闭合路中产生感电流；灯与电组成合电路时，泡会发光．知测电笔的、熔断器的接法、生感应电流件等，析清楚图示情景即可正确解．8.解：A、信鸽辨别地磁场的强弱变化来定向的，能从千里之外飞回家，故A正确；B、电风扇工作时主要把电能转化为机械能，还有一部分电能转化为其他形式的能，故B错误；C、磁悬浮列车能够悬浮是利用了同名磁极相互排斥，故C正确；D、扬声器发出悠扬的声音是把电信号转换成声信号，故D错误．故选：AC．（1）有的科学家认为：鸽子两眼之间的突起，在长途飞行中，测量地球磁场的变化，它们靠测量磁场来辨别方向．（2）电流做功的过程实质上是电能转化为其它形式能的过程，用电器消耗了电能，获得了其它形式的能量，就是一个电流做功的过程．（3）同名磁极相互排斥、异名磁极相互吸引；（4）扬声器中的线圈中通过变化电流时，线圈会受到永久磁铁的磁场力的作用，而带动与线圈相连的纸盆振动，将电信号转化成声信号；本题综合考查了地磁场、磁场对电流作用、对扬声器的了解和掌握情况，熟练掌握基础知识是解题关键．解：物家奥斯特第一个证实电流的围存着磁场，即发了电流磁效应；电磁器的低压控制电路部分心电磁铁，它是根据电流的磁效应工作的．故案为：磁场；电磁磁．通电导线的周围会产生场，放入磁场的磁针受到磁力的作用．磁继器的核心部件是电磁铁利用了的磁效应．题主要考查了我们对电的磁效的解以对应用的掌握，知道电磁继电器的原理与特，是解关键．10.解：用电器正常工作时的电压叫额定电压；电磁继电器通电后，里边的电磁铁可以吸引衔铁，断电后可以释放衔铁，从而实现控制电路的通断．故答案为：额定电压；电磁铁．根据额定电压的定义和电磁继电器的工作原理解答．本题考查对额定电压和电磁继电器原理的认识和了解，是一道基础题．11.解：（1）电动机是根据通电导体在磁场中受力的原理制成的，电路中有电源，故应为图乙；发电机是根据电磁感应原理制成的，电路中无电源，为图甲；（2）读图可知，当滑片P从b端到a端滑动过程中，变阻器的阻值变小，电路中的电流变大，因此，电磁铁的磁性变强；电流从螺线管的下端流入，上端流出，右手握住螺线管，使四指指向电流方向，则螺线管的上端为N极．根据异名磁极相互吸引可知，条形磁铁与电磁铁的相互作用为吸引，当电磁铁的磁性变强时，吸引力变大，则弹簧长度变长．故答案为：乙；电磁感应；增强；变长．（1）电动机是根据通电导体在磁场中受力的原理制成的，发电机是根据电磁感应原理制成的；（2）根据滑动变阻器的变化，可判断电流大小的变化，知道电流越大，螺线管的磁性越强．先根据电流的方向，利用安培定则可判断螺线管的极性，再根据磁极间的相互作用可判断与条形磁体的作用力，进而判断弹簧长度的变化．本题考查了电动机和发电机的原理，同时还将通电螺线管的判断、磁极间的相互作用、电路的动态变化进行了有机的结合，难度虽然不大，但环环相扣，应细心作答，才不会颠倒出错．12.解：根据电源的正负极可以确定电流从螺线管的上端流入，下端流出，结合其线圈绕向利用安培定则可以确定螺线管的上端为S极，下端为N极．螺线管的上端S极与条形磁铁的下端S极相互吸引．当滑片P向左滑动时，滑动变阻器接入电路的电阻减小，电路中的电流增大，电磁铁的磁性增强．对条形磁铁的吸引力增大，所以弹簧伸长的长度变长．故答案为：N；左．（1）根据电源的正负极可以确定电路中的电流方向，结合线圈的绕向，利用安培定则可以确定螺线管的NS极；（2）根据螺线管的NS极和条形磁铁的下端为S极，确定两者之间的相互作用情况，然后再根据螺线管磁性强弱的变化，确定弹簧的长度如何变化．弹簧长度的变化取决于螺线管与条形磁铁的相互作用力的变化，而相互作用力大小的变化又是由受螺线管的磁性强弱决定的．因此确定螺线管的磁性是如何变化的是解决此题的入手点．解：读图可知，两只电磁铁是联在路的，所流经它的电流是相同时，时还可以看到，它们线圈的匝数是不的此，本实研究的磁铁性强弱与数的关；通后，大头针被磁化，同一端磁同，同名磁相互排斥，所端分散．故答案为：线圈匝数吸到大针的数量大头针的端都磁化相同的极而同名磁互相排斥．铁吸引的大头针数多，电磁铁的磁性越强这里采用了换法的思想．利化和磁极间的作用律进行分析．本题考查了对探电铁磁性强弱与哪有关的实一初步的认识，要明“和“流”是我们研究的主要变量，通过串联控电流相等，通过电磁铁吸引大针的多少来反电磁磁性的强弱，用到转法．14.解：（1）磁铁可以吸引铁块，不吸引铜、铝物质，故需要加装铁块；在O点转轴处涂抹润滑油可以使接触面变光滑，减小了摩擦；（2）①保持滑片P位置不变，也就是电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；②保持接线方式不变，也就是线圈匝数不变，移动变阻器滑片P，可以改变电流，因此可以探究电磁铁磁性强弱与电流大小的关系；（3）①保持滑片P位置不变，即电流不变，导线a改为与接线柱1相连时，线圈匝数增多闭合开关后，电磁铁磁性增强，指针偏转的角度将会增大；②当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N 极，右端为S极，在E出放小磁铁让磁铁的右端为N极、左端为S极时，通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响，所以可以改变铁芯的大小来改变磁性，也可以改变竹片削制的指针质量，这样摆动起来更轻松．故答案为：（1）铁块；减小摩擦；（2）线圈匝数；电流大小；（3）增大；减小；（4）N；（5）铁芯大小；通电螺线管（或电磁铁）与指针间的距离；指针质量（或重）．（1）①根据电磁铁可吸引的物质解答；②根据减小摩擦的方法解答；（2）①根据1、2位置比较接入电路线圈匝数多少可知答案；②根据滑动变阻器移动可以改变的物理量来答题；（3）①依据导线a改为与接线柱1相连时，线圈匝数改变带来电磁铁磁性变化答题；②依据当滑动变阻器的滑片P向左滑动时，电路电流变化会改变电磁铁磁性来答题；（4）首先判断电磁铁的N、S极，然后利用电磁铁与所放磁铁的磁极相互作用做出判断；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响．这是一道综合题，考查了电磁铁磁性强弱的影响因素、右手定则、磁极相互作用等知识，对学生的理论联系实际能力有帮助．15.解：（1）磁铁具有吸引铁钴镍等物质．物体D有铁质材料制成．（2）滑动变阻器接入AP，滑片左移时，AP变短，电阻变小，电流变大，电磁铁的磁性增强，使指针偏转的角度更大．在电流不变，铁芯不变时，线圈的匝数越多，电磁铁的磁性越强，使指针偏转的角度更。

第3节电磁铁电磁继电器一、选择题1.如图是某小组的同学研究“影响电磁铁磁性大小的因素”的实验装置，其中甲、乙、丙三图中，线圈的匝数相同，而丁图中线圈的匝数是前面三图的2倍。

已知I2>I1，则下列结论中不正确的是（）A.比较图甲、图乙，可知电磁铁通电时才有磁性B.比较图甲、图丙，可知电磁铁通电电流增大，磁性增强C.比较图甲、图丁，可知电磁铁通电电流增大，磁性增强D.比较图丙、图丁，可知电磁铁通电电流相同时，线圈匝数越多，磁性越强2.如图所示，用漆包线（导线表面涂有绝缘漆）绕在纸筒上做成了一个螺线管，用来研究螺线管磁性强弱与哪些因素有关。

闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引更多铁钉的办法是（）A.在纸筒中插入一根铁芯B.减少线圈匝数C.使滑动触头P向右滑动D.将电源正负极互换3.如图所示，静止于光滑水平面的小车上放有一条形磁铁，左侧有一电磁铁，闭合开关，下列判断正确的是（）A.电磁铁右端为N极B.小车向右运动C.只将滑片P向右移动，电磁铁磁性减弱D.只将电源正负极交换，电磁铁磁性增强4.下列功能中，电磁继电器不能完成的是（）A.控制电路中电流缓慢变化B.控制电路中电流的有无C.利用低电压、弱电流控制高电压、强电流D.远距离自动控制与操作5.如图所示是火灾自动报警原理图。

发生火灾时，将会发生下列变化：①温度升高使双金属片弯曲；②接通触点使工作电路中有电流通过；③电磁铁有磁性；④衔铁被吸下；⑤接通触点使控制电路中有电流通过；⑥红灯亮、电铃响，发出警报。

这些变化的正确顺序是）（）A.①②③④⑤⑥B.①⑤③④②⑥C.①②④③⑤⑥D.①⑤④③②⑥6.硫化镉（Cds）晶体是一种光敏材料，其电阻随光照强度的增大而减小。

如图所示，用它和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮。

下列说法错误的是（）A.白天流过光敏电阻的电流比夜晚大B.给路灯供电的电源应接在a、b之间C.将电阻R调小些可缩短路灯点亮时间D.夏天夜幕降临晚些，要保证在相同日照条件下打断路灯，应将电阻R调大些二、填空题7.电磁铁主要由_____和_____构成。

电磁铁与电磁继电器一、单选题(共10道，每道10分)1.如图，把一根包有绝缘层的导线绕在铁钉上，把导线两端的绝缘层刮去，接上干电池后，铁钉( )A.有磁性B.会熔化C.有电流流过D.两端对小磁针北极都有吸引力答案：A解题思路：A：当接上干电池后，导线中就有了电流，电流周围会产生磁场，铁钉在电流磁场的作用下就会被磁化，因而具有了磁性，故A正确；B：电流通过导线时，产生的热量是非常小的，而铁钉的熔点又非常的高，所以铁钉不会被熔化，故B错误；C：因为只是导线两端的绝缘层被刮去了，而缠绕在铁钉上的导线的外面有绝缘层，所以铁钉中没有电流通过，故C错误；D：铁钉被磁化后，两端分别是两个磁极，根据右手螺旋定则可以判定，铁钉的右端是N极，左端是S极。

则铁钉的右端对小磁针的北极有排斥力，故D错误。

故选A。

试题难度：三颗星知识点：电磁铁2.如图所示，闭合开关S，下列说法正确的是( )A.电磁铁的左端是S极B.电磁铁的左端是N极C.将电池正负极对调，电磁铁左端的极性不变D.滑动变阻器的滑片P向左移动时，电磁铁的磁性减弱答案：B解题思路：A、B：利用安培定则：用右手握住螺线管，四指指向螺线管中的电流方向，大拇指指的就是螺线管的N极。

在此题中大拇指指向螺线管的左端。

所以左端为N极，故A错误，B正确；C：将电池正负极对调，电路中的电流方向会发生改变，导致电磁铁的极性也会发生改变，故C错误；D：当滑片P向左移动时，滑动变阻器接入电路的电阻值减小。

根据公式可知，在U不变的情况下，R减小，I增大。

电磁铁的磁性强弱取决于线圈匝数和电流大小。

线圈匝数不变，电流增大时，电磁铁的磁性会增强，故D错误。

故选B试题难度：三颗星知识点：电磁铁3.小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法正确的是( )A.若将两电磁铁上部靠近，会相互吸引B.电磁铁能吸引的大头针越多，表明它的磁性越强C.B线圈的匝数多，通过B线圈的电流小于通过A线圈的电流D.要使电磁铁磁性增强，应将滑片P向右移动答案：B解题思路：A：由图根据安培定则可知电磁铁A、B的上部都是N极，若将两电磁铁上部靠近，则会排斥，所以A不正确。

1.电磁铁（1）定义: 电磁铁是一种内部插有铁芯旳螺线管。

（2）构造: /2.判断电磁铁磁性旳强弱（转换法）: 根据电磁铁吸引大头针旳数目旳多少来判断电磁铁磁性旳强弱。

3.影响电磁铁磁性强弱旳原因（控制变量法）: ①电流大小；②有无铁芯；③线圈匝数旳多少结论（1）: 在电磁铁线圈匝数相似时, 电流越大, 电磁铁旳磁性越强。

结论（2）：电磁铁旳磁性强弱跟有无铁芯有关, 有铁芯旳磁性越强。

结论（3）：当通过电磁铁旳电流相似时, 电磁铁旳线圈匝数越多, 磁性越强。

4.电磁铁旳长处（1）电磁铁磁性有无, 可由电流旳有无来控制。

（2）电磁铁磁性强弱, 可由电流大小和线圈匝数旳多少来控制。

（3）电磁铁旳磁性可由电流方向来变化。

5.电磁铁旳应用: 电磁起重机、磁悬浮列车、电磁选矿机、电铃、电磁自动门等五、电磁继电器扬声器（1）构造: 电磁继电器是由电磁铁、衔铁、簧片、触点（静触点、动触点）构成。

（2）工作原理：当开关S1闭合时, 电磁铁通电时产生磁性, 把衔铁吸下, 开关S旳触电接通, 电路中有电流通过, 电动机便转动起来。

（3）结论: 电磁继电器就是运用电磁铁控制工作电路通断旳开关。

（4）用电磁继电器控制电路旳好处: 用低电压控制高电压；远距离控制；自动控制。

2.应用（1）水位自动报警装置: 工作原理——水位没有抵达金属块A时, 电磁铁不通电无磁性, 绿灯亮, 显示水位正常；当水位抵达金属块A时, 电磁铁通电有磁性, 将衔铁吸下来, 红灯亮, 表达水位不正常。

（2）温度自动报警装置: 工作原理——温度升高时, 水银面上升, 当水银面上升到与金属丝接触时, 电磁铁线圈中有电流通过, 产生磁性吸引衔铁, 工作电路就形成了一种回路, 电铃就响起来了。

（3）电铃1.电磁铁旳N、S极以及它周围旳磁场方向是由决定旳, 便于人工控制。

2.电磁铁旳磁性强弱与和有关。

3.通电螺线管插入铁芯后, 它旳会明显增强。

4、电磁铁/应用在生活、生产旳方方面面: 一种应用是对铁质物体有力旳作用,如等；另一种应用是产生强磁场,如等。

[第二十章第3节电磁铁电磁继电器]一、选择题1.下列装置中没有应用电磁铁的是()A.电铃B.电磁继电器C.电热器D.高速磁浮列车2.关于如图图图示的电路,下列说法正确的是()A.开关S拨到a时,小磁针静止时B端为N极B.开关S拨到a,滑动变阻器的滑片向右滑动时,电磁铁的磁性增强C.开关S由a拨到b时,电磁铁的磁极发生改变D.开关S由a拨到b,调节滑动变阻器,使电流表示数不变,则电磁铁的磁性增强3.[2021·杭州]如图图图示,闭合电磁铁开关S,条形磁铁静止在水平桌面上。

下列判断正确的是()A.条形磁铁受到电磁铁对其向左的作用力B.条形磁铁受到桌面对其向左的摩擦力C.将滑动变阻器的滑片向右移动,条形磁铁受到的摩擦力不变D.若只改变电源的正、负极,条形磁铁受到的摩擦力变大4.[2021·泰安]法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻(GMR)效应而荣获2007年度诺贝尔物理学奖。

GMR代表巨磁电阻,在磁场中,其阻值随磁场的逐渐变强而减小。

闭合开关S1、S2,下列说法中()①电磁铁左端为S极②电磁铁外部的磁感线从左端出发回到右端③将滑片P向b端滑动,电磁铁磁性变强④将滑片P向a端滑动,指示灯亮度变强A.只有①③正确B.只有①②正确C.只有②④正确D.只有②③正确5.如图图图示为一款“智能照明灯”的电路,灯L天暗时自动发光,天亮时自动熄灭,控制电路中,电源电压恒定,R1为定值电阻,R2为光敏电阻,其阻值随光照强度的变化而变化,以下说法正确的是()A.R2的阻值随光照强度的增大而增大B.当光照强度减小时,电压表示数减小C.当光照强度增大时,电磁铁的磁性变弱D.若将R1换成阻值稍小的电阻,可使灯L的发光时间变短6.小阳同学在研究性学习活动中,通过查阅资料,查到了一种由半导体材料做成的热敏电阻,其阻值随温度变化的曲线如图图图所示。

他设计了如图图图图乙所示的温度自动控制装置,其中R为热敏电阻,已知电磁继电器的线圈电阻R0为50 Ω,左侧控制电路的电源电压为6 V。

电磁铁电磁继电器同步练习一、单选题1.如图所示，两电池的规格相同，当开关S由触点2拨到触点1时，螺线管磁性强弱及其A端磁极极性的变化情况分别为。

A. 磁性增强，由S极变为N极B. 磁性减弱，由S极变为N极C. 磁性增强，由N极变为S极D. 磁性减弱，由N极变为S极2.如图所示，在电路中滑动变阻器滑片P逐渐向左适当移动的过程中，条形磁铁仍保持静止，在此过程中下列说法正确的是A. 电磁铁磁性逐渐增强B. 电磁铁左端为S极C. 电磁铁周围不产生磁场D. 条形磁铁与电磁铁相互吸引3.北京地铁S1线是北京市正在建设中的一条中低速磁悬浮轨道线．该线路连接北京城区与门头沟区，全长，计划2017年全线通车．列车通过磁体之间的相互作用，悬浮在轨道上方，大大减小了运行中的阻力，最高运行时速可达图为磁悬浮列车悬浮原理的示意图，图中悬浮电磁铁与轨道电磁铁间的相互作用为A. 异名磁极相互吸引B. 同名磁极相互吸引C. 异名磁极相互排斥D. 同名磁极相互排斥4.在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是A. 灯不亮，电铃响B. 灯不亮，电铃不响C. 灯亮，电铃不响D. 灯亮，电铃响5.如图所示的电磁铁上绕有两个线圈．要使电磁铁正常工作，正确的连接方法是A. a、b与A连接，c、d与B连接B. a、b与B连接，c、d与A连接C. a、d连接，b与A连接，c与B连接D. a、c连接，b与A连接，d与B连接6.如图，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭会后，当滑片P从a端向b端滑动过程中，会出现的现象是A. 电流表示数变大，弹簧长度变长B. 电流表示数变大，弹簧长度变短C. 电流表示数变小，弹簧长度变长D. 电流表示数变小，弹簧长度变短7.如图所示，下列说法正确的是A. 当断开闭合时，红灯亮B. 当断开闭合时，绿灯亮C. 当闭合断开时，绿灯亮D. 当、均闭合时，绿灯亮8.小利同学观察到学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会正常发光如图所示是小利设计的四个电路，其中可以起到消防应急灯作用的电路是A. B.C. D.9.下列有关电与磁的说法正确的是A. 磁感线是用来形象描述磁场的，在磁场中真实存在B. 电磁继电器是利用电磁铁来控制工作电路的一种开关C. 法拉第在世界上第一个发现了电与磁之间的联系D. 悬吊着的小磁针静止时N极指向地理南极附近10.在一次实验中，小宇连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是A. 电磁铁的A端为N极B. 小磁针静止时，S极水平指向左C. 当滑动变阻器的滑动片P向左端移动，电磁铁磁性增强D. 利用这一现象所揭示的原理可制成的设备是发电机11.如图所示的电路，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片P的位置，无法探究A. 电流的有无对电磁铁磁场有无的影响B. 电流方向对电磁铁磁场方向的影响C. 电流大小对电磁铁磁场强弱的影响D. 线圈匝数对电磁铁磁场强弱的影响12.如图所示，闭合开关S后，只进行下列一项操作，一定能使电磁铁磁性增强的是A. 变阻器的滑片向右移动B. 变阻器的滑片向左移动C. 开关由1拨到2D. 把电源的正负极对调13.要增强电磁铁的磁性，下列措施可行的是A. 改变电流的方向B. 增大通入的电流C. 减小通入的电流D. 减少电磁铁线圈匝数14.城市下水井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心，如图所示为某同学设计的一种警示电路图，井盖相当于开关S，关于它的说法正确的是A. 正常情况下闭合，灯L亮B. 一旦井盖丢失断开，灯L即亮起，以警示行人C. 电磁铁的铁芯是永磁铁D. 灯亮时电磁铁有磁性二、填空题15.如图所示，是温度自动报警器，当温度达到______时电铃发声报警，此时电磁铁的左端是______极。

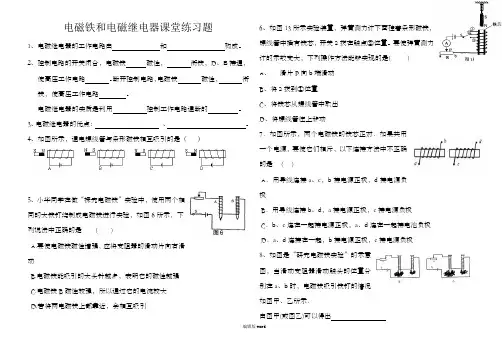

电磁铁和电磁继电器课堂练习题1、电磁继电器的工作电路由和构成。

2、控制电路的开关闭合，电磁铁磁性，衔铁，D、E接通，使高压工作电路。

断开控制电路，电磁铁磁性，衔铁，使高压工作电路。

电磁继电器的实质是利用控制工作电路通断的。

3、电磁继电器的优点：、。

4、如图所示，通电螺线管与条形磁铁相互吸引的是（）5、小华同学在做“探究电磁铁”实验中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图6所示，下列说法中正确的是( )A.要使电磁铁磁性增强，应将变阻器的滑动片向右滑动B.电磁铁能吸引的大头针越多，表明它的磁性越强C.电磁铁B磁性较强，所以通过它的电流较大D.若将两电磁铁上部靠近，会相互吸引6、如图13所示实验装置，弹簧测力计下面挂着条形磁铁，螺线管中插有铁芯，开关S拨在触点②位置。

要使弹簧测力计的示数变大，下列操作方法能够实现的是( )A、滑片P向b端滑动B、将S拨到①位置C、将铁芯从螺线管中取出D、将螺线管往上移动7．如图所示，两个电磁铁的铁芯正对．如果共用一个电源，要使它们相斥，以下连接方法中不正确的是( )A．用导线连接a、c，b接电源正极，d接电源负极B．用导线连接b、d，a接电源正极，c接电源负极C．b、c连在一起接电源正极，a、d连在一起接电池负极 D．a、d连接在一起，b接电源正极，c接电源负极8、如图是“研究电磁铁实验”的示意图，当滑动变阻器滑动触头的位置分别在a、b时，电磁铁吸引铁钉的情况如图甲、乙所示．由图甲(或图乙)可以得出比较图甲、图乙可以得出·9、将图中的电磁铁连入你设计的电路中(在方框内完成)，要求：A．电路能改变电磁铁磁性的强弱；B．使小磁针静止时如图所示．10．图8-36是王强同学在研究性学习活动中，为某仓库设计的一种防盗报警器．其踏板放在仓库的门口，电铃和电灯放在值班室内．观察电路可知，这个报警器的工作原理是：有人踏板时，___________________________________________；无人踏板时__________________________________________ 。

人教版九年级物理全一册《20.3 电磁铁、电磁继电器》同步训练题-带答案学校：___________班级：___________姓名：___________考号：___________知识点回顾1.电磁铁：（1）有电流通过时有磁性，没有电流时失去磁性。

（2）电磁铁磁性的决定因素：电流的强弱、线圈的匝数、有无铁芯。

2.电磁继电器：（1）定义：继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路通断的装置。

（2）工作原理（如下图）：当较低的电压加在接线柱D、E两端，较小的电流通过线圈时，电磁铁把衔铁吸下，使B、C两个接线柱所连的触点接通，较大的电流就可以通过B、C带动机器工作了。

练习题一、选择题1．如图所示，小磁针置于电磁铁的右侧，下列叙述中正确的是（）A．闭合开关前，电磁铁与小磁针间没有力的作用B．闭合开关后，滑片P向a移动时电磁铁与小磁针的作用力不变C．闭合开关后，小磁针的N极将旋转指向右方D．闭合开关后，电磁铁的左端为N极2．如图所示，是研究电磁铁实验，下列说法正确的是（）A．比较图中甲、乙吸引大头针的数量可知磁性强弱与电流大小的关系B．乙铁钉的上端是N极C．大头针的下端散开是因为同名磁极相互排斥D．该实验不能探究电磁铁磁性强弱与电流大小的关系3．如图是电磁继电器的构造和工作电路示意图．要使电磁铁对衔铁的吸引力变大，以下做法可行的是（）A．去掉电磁铁线圈中的铁芯B．减少电磁铁线圈的匝数C．适当增大电源A的电压D．适当增大电源B的电压4．如图所示的电路中，将电磁铁与滑动变阻器串联接入电路，闭合开关S，下列说法正确的是（）A．电磁铁的上端为S极B．电磁铁周围存在磁感线C．将滑动变阻器的滑片P向右滑动，电磁铁的磁性减弱D．将滑动变阻器的滑片P向左滑动，电磁铁的磁极会对调5．小欢设计了一款“光控灯”，电路如下图所示，光线较暗时灯泡自动发光，光线较亮时灯泡自动熄灭，电源电压恒定，R0为定值电阻，R为光敏电阻（其阻值随光照强度的增大而减小）。

20.3 电磁铁电磁继电器课后培优练培优第一阶——基础过关练1．用电磁继电器控制高电压、强电流的开关，其主要优点是A．节约用电B．安全用电C．保护用电器D．操作简单2．下列电器中没有应用电磁铁的是A．电铃B．电磁选矿机C．电热毯D．电磁继电器3．电磁波在现代生活中有越来越多的应用，下面所列举的几种情况中，哪一种没有用到电磁波A．使用移动电话发信息B．用VCD机放映电影光蝶C．汕头人民广播电台播放音乐节目D．中央电视台播放国际新闻4．弹簧测力计下悬挂一条形磁铁，磁铁下方有一螺线管，如图所示．闭合开关，条形磁铁稳定后，弹簧测力计的示数为F．下列做法能使F变大的是A．增加线圈匝数B．对调电源正负极C．往螺线管中插入铁芯D．滑动变阻器滑片P向a端移动5．如图所示电路连接中，当开关S闭合时，下列说法正确的是A．螺线管上端为S极，滑片P向左移，弹簧伸长B．螺线管上端为N极，滑片P向左移，弹簧缩短C．螺线管上端为S极，滑片P向右移，弹簧伸长D．螺线管上端为N极，滑片P向右移，弹簧缩短6．磁感线上某一点的切线方向即放在该处的小磁针静止时_______极的指向；________________器的实质是电磁铁控制工作电路通断的开关。

7．丹麦物理学家奥斯特首先发现了电与磁之间存在本质联系，生产生活中的_____（选填“电磁起重机”“台灯”或“电热毯”）主要是利用电流磁效应工作的．飞机起飞时，利用了空气流速越大压强越_____（选填“大”或“小”）的原理．8．如图所示，是某实验小组探究“影响电磁铁磁性强弱因素”的实验电路。

图中电磁铁A的上端应是__________极；对比图中探究的实验现象，得出的电磁铁磁性特点是：____________________。

9．如图是水位自动报警器的工作原理图．由于一般水都能导电，当水位未升至金属片B处时，____灯亮；当水位升至金属片B处时，____灯亮．10．电磁铁在生活中的应用很广泛，如电铃、电磁起重机等，它的磁性强弱可以通过改变_____来实现。

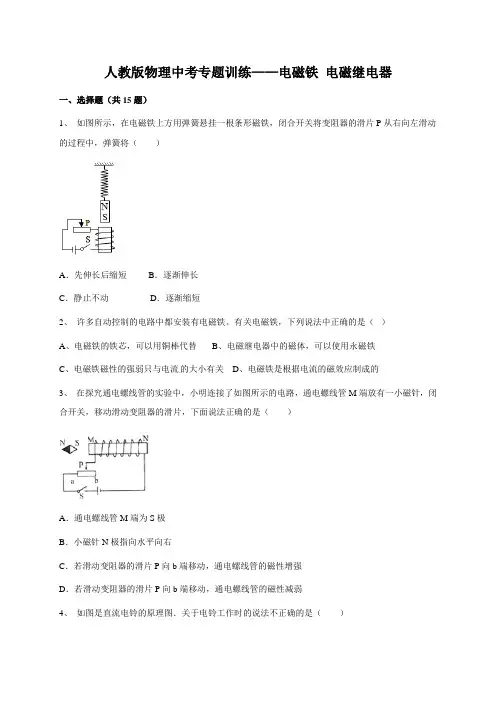

人教版物理中考专题训练——电磁铁电磁继电器一、选择题（共15题）1、如图所示，在电磁铁上方用弹簧悬挂一根条形磁铁，闭合开关将变阻器的滑片P从右向左滑动的过程中，弹簧将（）A．先伸长后缩短B．逐渐伸长C．静止不动D．逐渐缩短2、许多自动控制的电路中都安装有电磁铁。

有关电磁铁，下列说法中正确的是（）A、电磁铁的铁芯，可以用铜棒代替B、电磁继电器中的磁体，可以使用永磁铁C、电磁铁磁性的强弱只与电流的大小有关D、电磁铁是根据电流的磁效应制成的3、在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管M端放有一小磁针，闭合开关，移动滑动变阻器的滑片，下面说法正确的是（）A．通电螺线管M端为S极B．小磁针N极指向水平向右C．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性增强D．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性减弱4、如图是直流电铃的原理图．关于电铃工作时的说法不正确的是（）A．电流通过电磁铁时，电磁铁有磁性且A端为N极B．电磁铁吸引衔铁，弹性片发生形变具有弹性势能C．小锤击打铃碗发出声音，是由于铃碗发生了振动D．小锤击打铃碗时，电磁铁仍具有磁性5、在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）A．电磁铁的A端为N极B．小磁针静止时，N极水平指向左C．利用这一现象所揭示的原理可制成的设备是发电机D．当滑动变阻器滑动片P向右端移动，电磁铁磁性增强6、下列有关电铃（如图）说法正确的是（）A．电铃的工作原理是电磁感应B．小锤击打到铃碗时，电磁铁仍具有磁性C．要使铃声响度大一些，可适当降低电压D．滑动变阻器的滑片向左移动，电磁铁的磁性增强7、小明设计了一款“智能照明灯”，其电路的原理图如图所示，光线较暗时灯泡自动发光，光线较亮时灯液所示制电路中，电源电压恒定，R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。

以下说法正确的是（）A．电磁铁的上端为S极B．当光照强度增强，控制电路的电流变小C．当光照强度减弱，电磁铁的磁性增强D．灯泡应设计在A和B两接线柱之间8、如图所示，一条形磁铁静止在粗糙的水平桌面上，通电螺线管与条形磁铁处于同一水平面上，并靠近。

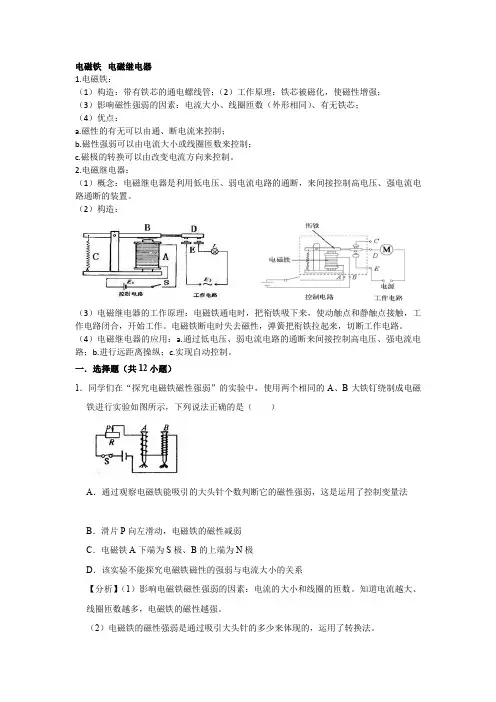

电磁铁电磁继电器1.电磁铁：（1）构造：带有铁芯的通电螺线管；（2）工作原理：铁芯被磁化，使磁性增强；（3）影响磁性强弱的因素：电流大小、线圈匝数（外形相同）、有无铁芯；（4）优点：a.磁性的有无可以由通、断电流来控制；b.磁性强弱可以由电流大小或线圈匝数来控制；c.磁极的转换可以由改变电流方向来控制。

2.电磁继电器：（1）概念：电磁继电器是利用低电压、弱电流电路的通断，来间接控制高电压、强电流电路通断的装置。

（2）构造：（3）电磁继电器的工作原理：电磁铁通电时，把衔铁吸下来，使动触点和静触点接触，工作电路闭合，开始工作。

电磁铁断电时失去磁性，弹簧把衔铁拉起来，切断工作电路。

（4）电磁继电器的应用：a.通过低电压、弱电流电路的通断来间接控制高电压、强电流电路；b.进行远距离操纵；c.实现自动控制。

一．选择题（共12小题）1．同学们在“探究电磁铁磁性强弱”的实验中，使用两个相同的A、B大铁钉绕制成电磁铁进行实验如图所示，下列说法正确的是（）A．通过观察电磁铁能吸引的大头针个数判断它的磁性强弱，这是运用了控制变量法B．滑片P向左滑动，电磁铁的磁性减弱C．电磁铁A下端为S极、B的上端为N极D．该实验不能探究电磁铁磁性的强弱与电流大小的关系【分析】（1）影响电磁铁磁性强弱的因素：电流的大小和线圈的匝数。

知道电流越大、线圈匝数越多，电磁铁的磁性越强。

（2）电磁铁的磁性强弱是通过吸引大头针的多少来体现的，运用了转换法。

（3）电磁铁磁极的判断方法：安培定则，用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极。

（4）两只电磁铁是串联的，所以电流相同，只有线圈的匝数是不同的，据此来做出判断。

【解答】解：A、通过观察电磁铁吸引大头针的个数判断它的磁性强弱，这是运用了转换法。

故A错误。

B、变阻器的滑片向左滑动，电阻的阻值变小，电路中的电流变大，电磁铁的磁性增强。

故B错误。

C、根据安培定则，A的上端为N极，下端为S极，B的上端为N极，下端为S极，所以电磁铁A、B的上端均为N极。

人教版九年级物理《电磁铁电磁继电器》同步练习（有答案）教材梳理：1.电磁铁(1)电磁铁:有电流通过时________磁性,没有电流通过时________磁性的磁体(均选填“有”或“没有”)。

(2)应用:________、________等用电器中。

(3)电磁铁磁性强弱有关因素:①在其他条件相同时,________越大,电磁铁磁性越强。

②在其他条件相同时,____________越多,电磁铁的磁性越强。

2.电磁继电器:(1)实质:利用________来控制工作电路的一种开关。

(2)作用:利用________、弱电流控制________、强电流的工作电路。

基础自测(满分:20分)1.(电磁铁的优点·2分)使用电磁铁的优点是()A.它可永保磁性B.它不需消耗电能C.它的磁极磁性可确定D.它的磁性有无、强弱、磁极可以控制2.(电磁铁的应用·2分)下列用电器设备中,应用了电磁铁的是()A.白炽灯B.直流电铃C.电热毯D.电热水3.(电磁铁磁性强弱的决定因素·2分)同学们在课外实践中用两个铁芯完全相同的电磁铁探究影响电磁铁磁性强弱的因素”,如图所示。

闭合开关,发现电磁铁B吸引大头针的数目比A多,此现象说明影响电磁铁磁性强弱的因素是()A.电流方向B.电流大小C.线圈匝数D.电磁铁极性4.(探究影响电磁铁磁性强弱的因素·6分)探究影响电磁铁磁性强弱的因素。

(1)如图所示,闭合开关,发现电磁铁吸起铁钉,说明电磁铁________磁性。

通过电磁铁能否吸引铁钉来判定它是否有磁性,运用的科学方法是________;(2)发现电磁铁甲比乙吸引铁钉多,说明在________一定时,外形相同的电磁铁,线圈匝数越多,磁性越强。

5.(电磁继电器的原理·4分)如图所示是一种温度自动报警器的原理图,在汞温度计上部封入一段金属丝,当温度升高到一定程度时()A.红灯亮B.绿灯亮C.两灯同时亮D.两灯都不亮6.(电磁继电器的工作过程·4分)如图所示是一个水位自动报警器的原理图。

20.3电磁铁电磁继电器一．选择题（共5小题）1．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是（）A．当温度低于90℃时，报警装置就会响铃，同时绿灯亮B．当温度低于90℃时，报警装置就会响铃，同时红灯亮C．当温度达到90℃时，报警装置就会响铃，同时红灯亮D．当温度达到90℃时，报警装置就会响铃，同时绿灯亮2．如图是一种水位自动报警器的原理示意图，当水位升高到金属块A处时（）A．红灯亮，绿灯灭 B．红灯灭，绿灯亮C．红灯亮，绿灯亮 D．红灯灭，绿灯灭3．连接如图所示电路，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片P的位置，无法探究（）A．电流的有无对电磁铁磁场有无的影响B．电流方向对电磁铁磁场方向的影响C．电流大小对电磁铁磁场强弱的影响D．线圈匝数对电磁铁磁场强弱的影响4．城市下水井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心，如图所示为某同学设计的一种警示电路图，井盖相当于开关S，关于它的说法正确的是（）A．正常情况下（S闭合），灯L亮B．一旦井盖丢失（S断开），灯L即亮起，以警示行人C．电磁铁的铁芯是永磁铁D．灯亮时电磁铁有磁性5．小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法正确的（）A．若将两电磁铁上部靠近，会相互吸引B．通过吸大头的数量来显示磁性的强弱﹣﹣“转换法”研究物理现象C．若电压表有示数，电流表无示数，则可能是滑动变阻器R断了D．要使电磁铁磁性增强，应将滑片P向右移动二．填空题（共5小题）6．如图所示为一种温度自动报警器的原理图，图中的水银温度计在制作时，玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连，当温度达到金属丝下端所指的温度时，电流通过电磁铁的线圈产生，电铃响起，发出报警信号，电磁铁的a端为极，若将温度计上端的金属丝向下调整，则报警温度将（选填“升高”或“降低”）．7．下水井盖的丢失给人们出行带来了安全隐患．为提示路人注意安全，小明设计了如图所示的电路，电路中利用一元硬币代替铁质井盖是因为两者都属于（填“绝缘体”或“导体”）．当井盖丢失时，灯泡发光报警；当电磁铁的线圈中有电流通过时，继电器的动触点与（填“上”或“下”）静触点接触，电磁铁的上端是极．8．如图是一种“闯红灯违规证据抓拍模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻受到压力时其阻值会变小．当红灯亮后，且车辆压到压敏电阻上时，电磁铁的磁性因电路中电流的改变而变（填“强”或“弱”），吸引衔铁与触电（填“1”或“2”）接触，电控照相机工作，拍摄违规车辆．9．如图是小强同学在研究性学习的活动中为某仓库设计的一种防盗报警器．其踏板放在仓库的门口，电铃和灯泡放在值班室内，观察电路可知．这个报警器的工作原理是：有人踩踏板时；无人踩踏板时．10．如图虚线框内的装置叫，其中R是热敏电阻，它的阻值随温度的升高而减小，R0是滑动变阻器．该装置的工作原理是：随室内温度的升高，热敏电阻的阻值减小，控制电路中电流增大，当电流达到一定值时，衔铁被吸合，右侧空调电路接通，空调开始工作．为了节能，现要将空调启动的温度调高，可以适当将滑片P向（左或右）移动，或者适当（增大或减小）控制电路的电源电压．三．作图题（共1小题）11．请将图中各器材和元件连成电路，要求开关S断开时，绿灯亮，红灯熄灭；开关S闭合时，红灯亮，绿灯熄灭．四．实验探究题（共3小题）12．在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路．（1）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数（填“增加”或“减少”），说明电流越（填“大”或“小”），电磁铁磁性越强．（2）根据图示的情境可知，（填“甲”或“乙”）的磁性强，说明电流一定时，，电磁铁磁性越强．（3）根据右手螺旋定则，可判断出乙铁钉的下端是电磁铁的极．（4）电磁铁吸引的大头针下端分散的原因是．13．小明利用实验室的电磁继电器、热敏电阻R1、可变电阻器R2等器件设计了一个恒温箱控制电路，如图甲所示，其中“交流电源”是恒温箱加热器的电源（加热器在恒温箱内，图中未画出）；R1处于恒温箱内，图乙是小明通过实验测得的R1的阻随随温度变化的关系曲线．电磁继电器的电源两端电压U=6V，电磁继电器线圈的电阻可不计，通过实验测得当电流为20mA时，电磁继电器的衔铁被吸合．（1）当恒温箱内的温度达到或者超过预设之最高温度时，热敏电阻R1的阻值，直流控制电路中的电流，电磁继电器的衔铁被吸合．（均选填“增大”“减小”）；（2）为了实现温度控制，恒温箱的加热器（加热器的电热丝图中未画出）应该选择接在以下的．A．AB端B．CD端C．AC端D．BC端（3）如果要使恒温箱内预设的温度可调节范围是50℃～90℃，可供选择的可变电阻器R2的电阻值有如下的几种，应选择可变电阻器最恰当．A.0～100ΩB.0～200ΩC.0～300ΩD.0～3000Ω（4）若要提高恒温箱控制的温度，合理的操作方法是．（5）小明设计的这个控制电路，使用起来有何不足之处？；请你提出一种解决的方案．14．在探究“影响电磁铁磁性强弱的因素”实验中，小明利用电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干，制成简易电磁铁甲、乙，并设计了如图1所示的电路．（1）实验中通过观察电磁铁的不同，可以判断电磁铁的磁性强弱不同．（2）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数（填“增加”或“减少”），说明电流越，电磁铁磁性越强．（3）实验中用到的一种重要科学研究方法是．A．类比法B．转换法C．等效替代法D．模型法小明又查阅了有关资料知道：物理学中常用磁感线来形象地描述磁场，用磁感应强度（用字母B表示）来描述磁场的强弱，它的国际单位是特斯拉（符号是T），磁感应强度B越大表明磁场越强；B=0表明没有磁场．有一种电阻，它的大小随磁场强弱的变化而变化，这种电阻叫做磁敏电阻，图1所示是某磁敏电阻R的阻值随磁感应强度B变化的图象．为了研究某磁敏电阻R的性质，小明设计了如图3所示的电路进行实验，请解答下列问题：（4）当S1断开，S2闭合时，电压表的示数为3V，则此时电流表的示数为A．（5）闭合S1和S2，移动两个滑动变阻器的滑片，当电流表示数为0.04A时，电压表的示数为6V，由图象可得，此时该磁敏电阻所在位置的磁感应强度为T．20.3电磁铁电磁继电器参考答案一．选择题（共5小题）1．C；2．A；3．B；4．B；5．B；二．填空题（共5小题）6．磁性，吸引衔铁；S；降低；7．导体；下；N；8．强；2；9．电磁铁有磁性，电铃电路工作，铃响报警；电磁铁无磁性，灯泡电路工作，灯亮安全；10．电磁继电器；右；减小；三．作图题（共1小题）11．；四．实验探究题（共3小题）12．增加；大；甲；线圈匝数越多；N；大头针被磁化，同名磁极相互排斥；13．减小；增大；B；C；应适当向右调节滑动变阻器R2的滑片，使其接入电路的阻值变大；恒温箱内温度在设定温度值附近时，电磁继电器频繁通断，这对电磁继电器和加热器电路的使用寿命是十分不利的；当已经达到了预设的温度时，继电器的电流达到吸合电流，延长一段时间或限时到规定时间才吸合．当低于预设的温度时，继电器同样可以延长一段时间或限时到规定时间才释放衔铁．从而实现继电器和加热电路有一个较长的稳定工作状态，达到既能实现恒温控制又能延长使用寿命的目的．；14．吸引铁钉的个数；增加；大；B；0.03；0.3；。

《电磁铁电磁继电器》习题及答案一、填空题1．电磁继电器是利用的通断，来间接控制高电压、强电流的电路装置，电磁继电器就是利用电磁铁来控制工作电路的一种。

2．实验表明：通电导线在磁场中要受到的作用，它的方向跟的方向和的方向都有关系。

3．直流电动机在工作时，线圈转到位置的瞬间，线圈中的电流断开，但由于线圈的，线圈还可以继续转动，转过此位置后，线圈中电流方向靠的作用而发生改变。

4．直流电动机是利用制成的；电动机基本由两部分组成：能够转动的和固定不动的。

电动机是把能转化成能的机器。

5．电动机安装完成后，闭合电路电动机不运转，但轻轻的转一下就转动起来了，出现这种现象的原因是。

6．直流电动机模型的换向器由两个铜制的组成，并随一起转动，每当线圈刚转过，就能自动改变线圈中的。

从而达到使线圈连续转动的目的。

7.内部带铁心的螺线管叫，电磁铁的优点很多，它的磁性有无可以由来控制；电磁铁的磁性强弱可以由来控制；电磁铁的南北极可以由来控制，使用起来很方便．在电流一定时，螺线管的匝数越多，它的磁性越。

8．电磁铁与普通磁铁相比的突出优点是（写出一个即可）。

电磁铁在生产和生活中的应用很多，在电炉、电铃、电灯中，用到电磁铁的是。

9．利用电磁继电器，可以用控制电路的通断间接控制电路，还可以利用电磁继电器进行远距离操纵和自动控制。

二、选择题1．下列功能中，电磁继电器不能完成的是( )A．控制电路中电流的连续变化 B．控制电路中电流的有无C．利用低电压、弱电流控制高电压、强电流 D．远距离自动控制和操作2．通电导体在磁场中受力而运动时（）A．消耗了电能，产生了机械能 B．消耗了机械能，产生了电能C．消耗了机械能，产生了内能 D．消耗了化学能，产生了电能3．跟热机相比，下列各项不属于电动机的优点是（）A．开动与停止均比较方便 B．结构简单，制造便宜，占地较小C．效率较低 D．对环境没有污染4.某个直流电动机的模型通电后不能转动，其发生的故障不原因可能是（）A.磁铁磁性太弱B.电流方向接反了C.换向器和电刷接触不良D.轴与轴架的摩擦太大4.要改变直流电动机的转动方向，应采取的方法是（）A.增强磁极的磁性B.加大通电电流C.改变线圈中的电流方向D.将磁铁的磁极对调5.关于直流电动机模型安装实验中，下列现象可能发生的是（）A.将电源两极对调，线圈转动方向不变B.将磁铁两极对调，线圈转动方向不变C.将电源和磁铁两极都同时对调，线圈转动方向不变D.将电源和磁铁两极都同时对调，线圈会反方向转动6．下列哪些措施中，不能增大直流电动机线圈的转速（）A．换用磁性更强的磁极(其他量不变) B．换用电压更高的电源（安全范围内）C．将N、S极对调 D．增大线圈的匝数7．直流电动机换向器的作用是（）A．改变线圈的转动方向 B．改变线圈中的电流方向C．改变磁感线的方向 D．以上作用同时存在8．安装一台直流电动机模型，接入电路后能正常转动。

第3节电磁铁电磁继电器学校：姓名：班考号：A. 电磁铁是根据电磁感应原理制作的B. 电磁继电器中的磁体,必须用电磁铁C. 电磁继电器中的磁体,可以用永磁体,也可以用电磁铁D. 电磁铁中的铁芯,可以用钢棒代替2. 图所示的四个选项中,应用到电磁铁的是( )A. 指南针B. 光盘C. 电铃 D. 磁卡3. 下列关于电磁铁和磁感线的说法中,正确的是( )A. 电磁铁能永久性地保持磁性B. 电磁铁的磁性有无和磁性强弱可以改变C. 磁感线是真实存在的D. 电磁铁外部的磁感线总是从S极出发,回到N极4. 如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验,想让电磁铁吸引更多的大头针,可行的做法是( )A. 将滑片P向a端移动B. 将滑片P向b端移动C. 用铜芯替换铁芯D. 减少线圈匝数5. 法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于巨磁电阻(GMR)效应而荣获2007年诺贝尔物理学奖。

如图是研究巨磁电阻特性的原理示意图。

实验发现,在闭合开关S 1、S2且滑片P向右滑动的过程中,指示灯明显变暗。

这说明( )A. 电磁铁的左端为N极B. 流过灯泡的电流增大C. 巨磁电阻的阻值随磁场的减弱而明显减小D. 巨磁电阻的阻值与磁场的强弱没有关系6. 如图所示①是直流电铃的原理图。

关于电铃工作时的说法不正确的是( )A. 电流通过电磁铁时,电磁铁有磁性且A端为N极B. 电磁铁吸引衔铁,弹性片发生形变具有弹性势能C. 小锤击打铃碗发出声音,是由于铃碗发生了振动D. 小锤击打铃碗时,电磁铁仍具有磁性7. 如图所示是一种水位自动报警器的原理图,当水位到达金属块A时(一般的水能导电),电路中( )A. 绿灯亮,红灯不亮B. 红灯亮,绿灯不亮C. 红灯和绿灯都亮D. 红灯和绿灯都不亮8. (实际应用题)某居民楼一单元的几家住户为增强安全感,在单元楼楼梯口安装了防盗门。

如图所示为单元防盗门门锁的原理图,各家住户都安有一个控制开关S,用来控制门锁,图中只画出了其中一家住户的控制开关。
