砂的颗粒级配测量讲解

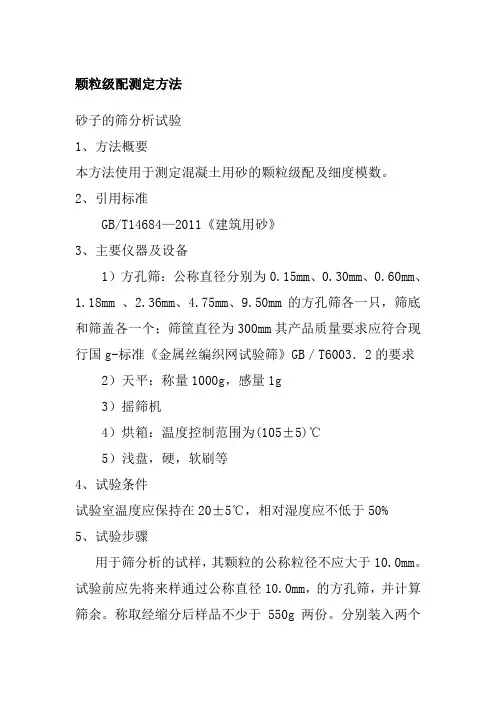

颗粒级配测定方法砂子的筛分析试验1、方法概要本方法使用于测定混凝土用砂的颗粒级配及细度模数。

2、引用标准GB/T14684—2011《建筑用砂》3、主要仪器及设备1）方孔筛：公称直径分别为0.15mm、0.30mm、0.60mm、1.18mm 、2.36mm、4.75mm、9.50mm的方孔筛各一只，筛底和筛盖各一个；筛筐直径为300mm其产品质量要求应符合现行国g-标准《金属丝编织网试验筛》GB／T6003．2的要求 2）天平：称量1000g，感量1g3）摇筛机4）烘箱：温度控制范围为(105±5)℃5）浅盘，硬，软刷等4、试验条件试验室温度应保持在20±5℃，相对湿度应不低于50% 5、试验步骤用于筛分析的试样，其颗粒的公称粒径不应大于10.0mm。

试验前应先将来样通过公称直径10.0mm，的方孔筛，并计算筛余。

称取经缩分后样品不少于550g两份。

分别装入两个浅盘，在(105±5)℃的温度下烘干到恒重。

冷却至室温备用。

1）准确称取烘干试样500g(特细砂可称250g)置于按筛孔大小顺序排列（大孔在下，小孔在下）的套筛的最上一只筛（公称直径为5.00mm的方孔筛上）；将套筛装入摇筛机内固定紧，筛分10分钟；然后取下套筛，再按筛孔由大到小的顺序，在清洁的浅盘上逐一进行手筛，直至每分钟的筛出量不超过总量的0.1%时为止。

通过的颗粒并入下一只筛子。

并和下一只筛子中的试样一起进行手筛。

按这样的顺序依次进行，直至所有的筛子全部筛完为止。

注：当试样含泥量超过5%时，应先将试样水洗，然后烘干到恒重，再进行试验2）试样在各筛上的筛余量均不超过按式（6.1.4）计算得出的剩留量，否则应将该筛的筛余量试样分成两份或数份，再次进行筛分，并以其水浴之和作为该筛的筛余量。

（6.1.4）Mr=Ad/300式中 mr----------某筛上剩余量（g）d-----------筛孔边长（mm）A----------筛的面积分（mm2）3）称取各筛筛余试样的质量（精确到1g）所有各筛的分计筛余量个底盘中的剩余量之和与筛分钱的试样总量相比，相差不得超过1%6、结果计算计算分计筛余（各筛上的筛余量除以试样总量的百分率）精确到1%计算累计筛余（该筛上的筛余与筛孔大于该筛的各筛的分计余之和）精确带1%根据各筛两次实验累计筛余的平均值，评定该试样的颗粒级配分布情况，精确到1%砂的细度模数应按下式计算，精确到0.01式中μf ------------砂的细度模数β1 、β2、β3、β4 、β5、β6----------分别为公称直径5.00mm,2.50mm,1.25mm,0.63mm,0.315mm,0.16mm,方孔筛上的累计筛余；以两次试验结果的算术平均值作为测定值，精确到0.1.当两次试验所得的细度模数之差大于0.20时，应重新取样进行试验。

砂的检测标准及方法一、概述砂是建筑、道路、桥梁等基础设施建设中的重要材料之一，其质量直接影响到工程的安全性和耐久性。

因此，对砂进行检测是确保工程质量的关键环节。

本文将详细介绍砂的检测标准及方法。

二、检测项目及标准1. 颗粒级配：砂的颗粒级配是指砂粒大小的分布情况，是衡量砂质量的重要指标。

建筑砂一般采用级配良好的中砂，其颗粒级配应符合《建筑用砂》（GB/T 14684-2011）中的规定。

2. 含泥量：砂中的含泥量是指砂中粒径小于0.08mm的泥质颗粒的含量，对砂的强度、抗冻性、收缩等均有影响。

建筑用砂的含泥量应不大于3%。

3. 泥块含量：泥块是指粒径大于0.25mm、含泥量大于3%的泥质颗粒，建筑用砂的泥块含量应不大于1%。

4. 云母含量：云母是一种具有高韧性的矿物，砂中云母含量的增加会使砂的强度降低。

建筑用砂的云母含量应不大于1%。

5. 轻物质含量：轻物质是指比重大于1g/cm³、小于2g/cm³的物质，主要包括有机物、炭质页岩等。

建筑用砂的轻物质含量应不大于0.5%。

6. 硫化物及硫酸盐含量：硫化物和硫酸盐对砂的质量有很大影响，会使砂的强度降低，因此应严格控制其含量。

建筑用砂的硫化物和硫酸盐含量均应不大于0.5%。

7. 坚固性：坚固性是指砂在自然环境和物理化学作用下抵抗破坏的能力。

建筑用砂的坚固性应符合《建筑用砂》（GB/T 14684-2011）中的规定。

8. 压碎指标：压碎指标是衡量砂在承受压力作用下的破裂程度，是反映砂的硬度和强度的指标。

建筑用砂的压碎指标应符合《建筑用砂》（GB/T 14684-2011）中的规定。

9. 碱集料反应：碱集料反应是指混凝土中的碱性物质与集料中的活性成分发生化学反应，导致混凝土膨胀、开裂破坏的现象。

因此，应检测砂中是否含有活性成分，以避免碱集料反应的发生。

三、检测方法1. 颗粒级配：采用筛分法进行检测，将砂按粒径分成若干级别，分别称重，计算各级砂的重量占比。

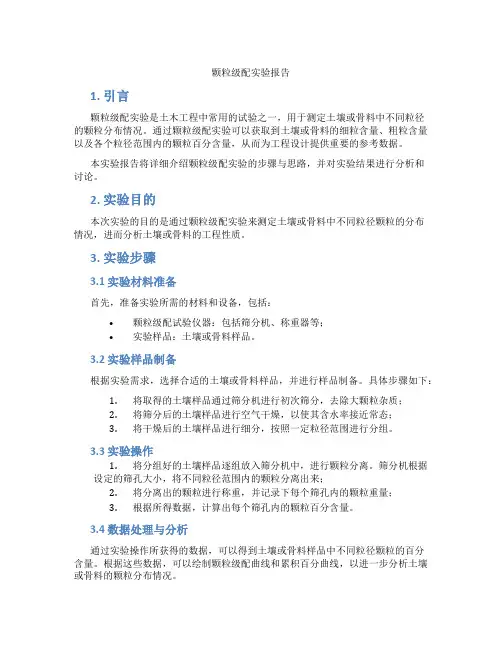

颗粒级配实验报告1. 引言颗粒级配实验是土木工程中常用的试验之一，用于测定土壤或骨料中不同粒径的颗粒分布情况。

通过颗粒级配实验可以获取到土壤或骨料的细粒含量、粗粒含量以及各个粒径范围内的颗粒百分含量，从而为工程设计提供重要的参考数据。

本实验报告将详细介绍颗粒级配实验的步骤与思路，并对实验结果进行分析和讨论。

2. 实验目的本次实验的目的是通过颗粒级配实验来测定土壤或骨料中不同粒径颗粒的分布情况，进而分析土壤或骨料的工程性质。

3. 实验步骤3.1 实验材料准备首先，准备实验所需的材料和设备，包括：•颗粒级配试验仪器：包括筛分机、称重器等；•实验样品：土壤或骨料样品。

3.2 实验样品制备根据实验需求，选择合适的土壤或骨料样品，并进行样品制备。

具体步骤如下：1.将取得的土壤样品通过筛分机进行初次筛分，去除大颗粒杂质；2.将筛分后的土壤样品进行空气干燥，以使其含水率接近常态；3.将干燥后的土壤样品进行细分，按照一定粒径范围进行分组。

3.3 实验操作1.将分组好的土壤样品逐组放入筛分机中，进行颗粒分离。

筛分机根据设定的筛孔大小，将不同粒径范围内的颗粒分离出来；2.将分离出的颗粒进行称重，并记录下每个筛孔内的颗粒重量；3.根据所得数据，计算出每个筛孔内的颗粒百分含量。

3.4 数据处理与分析通过实验操作所获得的数据，可以得到土壤或骨料样品中不同粒径颗粒的百分含量。

根据这些数据，可以绘制颗粒级配曲线和累积百分曲线，以进一步分析土壤或骨料的颗粒分布情况。

4. 实验结果与讨论通过颗粒级配实验，我们获得了土壤或骨料样品的颗粒分布情况。

根据实验数据，我们可以得出以下结论：1.根据颗粒级配曲线，我们可以了解土壤或骨料样品中不同粒径颗粒的含量分布情况。

曲线的形态可以反映出土壤或骨料的粗细颗粒比例，从而判断其工程性质。

2.根据累积百分曲线，我们可以了解到不同粒径范围内的颗粒累积百分含量。

这对于工程设计中的筛选和选择合适的材料具有重要意义。

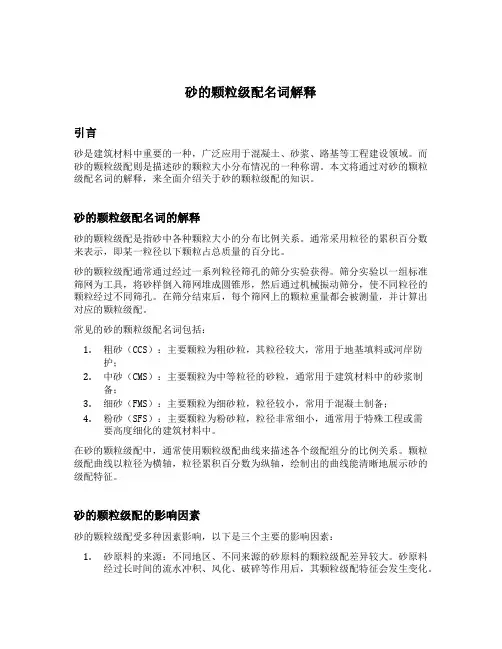

砂的颗粒级配名词解释引言砂是建筑材料中重要的一种，广泛应用于混凝土、砂浆、路基等工程建设领域。

而砂的颗粒级配则是描述砂的颗粒大小分布情况的一种称谓。

本文将通过对砂的颗粒级配名词的解释，来全面介绍关于砂的颗粒级配的知识。

砂的颗粒级配名词的解释砂的颗粒级配是指砂中各种颗粒大小的分布比例关系。

通常采用粒径的累积百分数来表示，即某一粒径以下颗粒占总质量的百分比。

砂的颗粒级配通常通过经过一系列粒径筛孔的筛分实验获得。

筛分实验以一组标准筛网为工具，将砂样倒入筛网堆成圆锥形，然后通过机械振动筛分，使不同粒径的颗粒经过不同筛孔。

在筛分结束后，每个筛网上的颗粒重量都会被测量，并计算出对应的颗粒级配。

常见的砂的颗粒级配名词包括：1.粗砂（CCS）：主要颗粒为粗砂粒，其粒径较大，常用于地基填料或河岸防护；2.中砂（CMS）：主要颗粒为中等粒径的砂粒，通常用于建筑材料中的砂浆制备；3.细砂（FMS）：主要颗粒为细砂粒，粒径较小，常用于混凝土制备；4.粉砂（SFS）：主要颗粒为粉砂粒，粒径非常细小，通常用于特殊工程或需要高度细化的建筑材料中。

在砂的颗粒级配中，通常使用颗粒级配曲线来描述各个级配组分的比例关系。

颗粒级配曲线以粒径为横轴，粒径累积百分数为纵轴，绘制出的曲线能清晰地展示砂的级配特征。

砂的颗粒级配的影响因素砂的颗粒级配受多种因素影响，以下是三个主要的影响因素：1.砂原料的来源：不同地区、不同来源的砂原料的颗粒级配差异较大。

砂原料经过长时间的流水冲积、风化、破碎等作用后，其颗粒级配特征会发生变化。

2.砂的生产工艺：砂的生产工艺也会对颗粒级配产生影响。

例如，采用不同的破碎设备、筛分设备，或采用不同的破碎、筛分工艺，都会对砂的颗粒级配产生影响。

3.使用要求：不同的工程建设对砂的颗粒级配有不同的要求。

例如，要求相对均匀的颗粒级配以提高混凝土的强度和稳定性，或要求特定粒径范围的颗粒以满足某些特殊工程的需求等。

砂的颗粒级配的应用砂的颗粒级配在建筑材料领域具有广泛的应用，主要体现在以下几个方面：1.混凝土制备：砂是混凝土中重要的组成部分之一。

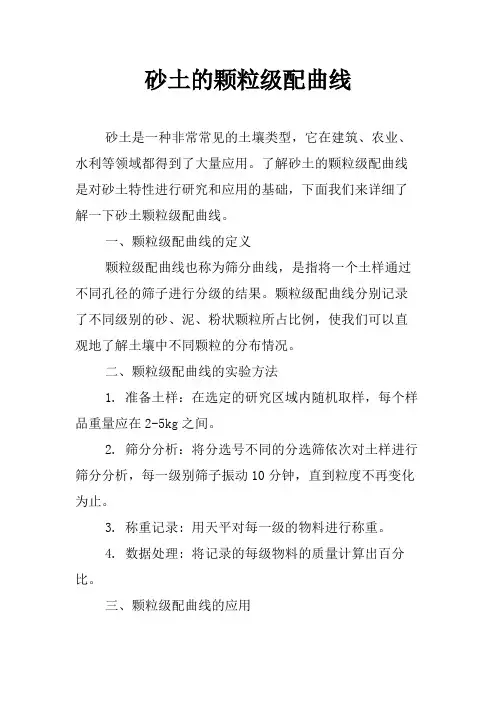

砂土的颗粒级配曲线砂土是一种非常常见的土壤类型，它在建筑、农业、水利等领域都得到了大量应用。

了解砂土的颗粒级配曲线是对砂土特性进行研究和应用的基础，下面我们来详细了解一下砂土颗粒级配曲线。

一、颗粒级配曲线的定义颗粒级配曲线也称为筛分曲线，是指将一个土样通过不同孔径的筛子进行分级的结果。

颗粒级配曲线分别记录了不同级别的砂、泥、粉状颗粒所占比例，使我们可以直观地了解土壤中不同颗粒的分布情况。

二、颗粒级配曲线的实验方法1. 准备土样：在选定的研究区域内随机取样，每个样品重量应在2-5kg之间。

2. 筛分分析：将分选号不同的分选筛依次对土样进行筛分分析，每一级别筛子振动10分钟，直到粒度不再变化为止。

3. 称重记录: 用天平对每一级的物料进行称重。

4. 数据处理: 将记录的每级物料的质量计算出百分比。

三、颗粒级配曲线的应用1. 砂土风化速度预测：了解某一地区的砂土颗粒级配曲线特性，可以快速预测该地区的砂土风化速度。

2. 高速公路路基工程：对于高速公路路基的工程建设，砂土颗粒级配曲线的特性可以为路基工程的基础选取和设计提供依据。

3. 土壤改良：颗粒级配曲线的分析可以有助于选择合适的改良材料，用于土壤改良。

四、颗粒级配曲线的常用参数1. 渗透系数：渗透系数是砂土颗粒级配曲线的反应，与土壤中不同级别颗粒的比例密切相关。

渗透系数越大，透水性就越好，反之则透水性越差。

2. 均值：均值表示颗粒级配曲线上各级别之间的比例分布，均匀程度越高则土壤性质越均一。

3. 偏度：偏度反映了颗粒级配的偏斜程度，大于零表示偏斜到中大颗粒一侧，小于零则偏斜到中小颗粒一侧。

5. 曲率：曲率反映了颗粒级配曲线的形态，正表示中等颗粒占比较多，负表示极小或极大颗粒占比较高。

五、结语砂土颗粒级配曲线是研究和应用砂土特性的基础，颗粒级配曲线分析可以帮助我们快速预测砂土风化速度，为路基工程的基础选取和设计提供依据，以及选择合适的改良材料用于土壤改良。

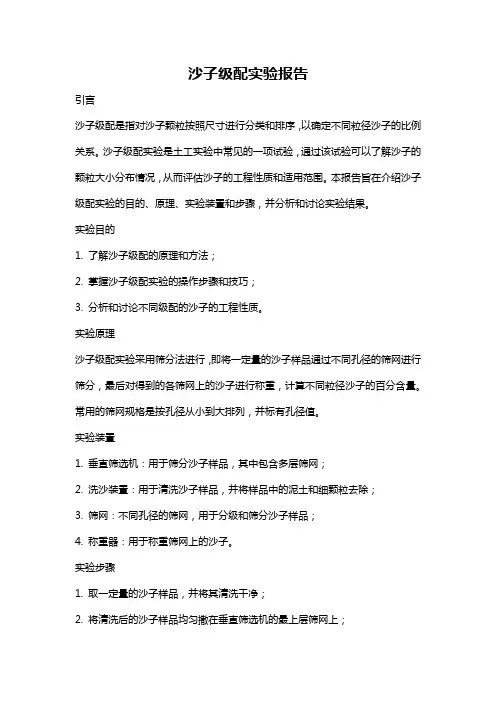

沙子级配实验报告引言沙子级配是指对沙子颗粒按照尺寸进行分类和排序，以确定不同粒径沙子的比例关系。

沙子级配实验是土工实验中常见的一项试验，通过该试验可以了解沙子的颗粒大小分布情况，从而评估沙子的工程性质和适用范围。

本报告旨在介绍沙子级配实验的目的、原理、实验装置和步骤，并分析和讨论实验结果。

实验目的1. 了解沙子级配的原理和方法；2. 掌握沙子级配实验的操作步骤和技巧；3. 分析和讨论不同级配的沙子的工程性质。

实验原理沙子级配实验采用筛分法进行，即将一定量的沙子样品通过不同孔径的筛网进行筛分，最后对得到的各筛网上的沙子进行称重，计算不同粒径沙子的百分含量。

常用的筛网规格是按孔径从小到大排列，并标有孔径值。

实验装置1. 垂直筛选机：用于筛分沙子样品，其中包含多层筛网；2. 洗沙装置：用于清洗沙子样品，并将样品中的泥土和细颗粒去除；3. 筛网：不同孔径的筛网，用于分级和筛分沙子样品；4. 称重器：用于称重筛网上的沙子。

实验步骤1. 取一定量的沙子样品，并将其清洗干净；2. 将清洗后的沙子样品均匀撒在垂直筛选机的最上层筛网上；3. 启动筛选机，使其进行震动，沙子样品被分级并筛分；4. 筛分结束后，取下各层筛网上的沙子，并用称重器进行称重；5. 记录各筛网上的沙子质量，并计算沙子的百分含量和累积百分含量；6. 绘制级配曲线，并进行分析和讨论。

实验结果与讨论根据实验数据，绘制了如下的级配曲线：![级配曲线](从级配曲线可以看出，沙子中的粗颗粒主要分布在较大的孔径范围内，细颗粒则集中分布在较小的孔径范围内。

曲线的形状可以反映出沙子的级配特征，如曲线陡峭表示沙子的级配较为集中，曲线平缓表示沙子的级配较为均匀。

从曲线的斜率可以估计沙子的工程性质，斜率越大表示沙子粒径差异越大，可能导致沉积不稳定或渗透性差。

通过对不同级配沙子的工程性质进行分析和讨论，可以评估沙子的适用范围和工程用途。

例如，级配比较集中的沙子可能适用于建筑物的基础填料和路面基层，而级配较为均匀的沙子可能适用于滤料和土工制品。

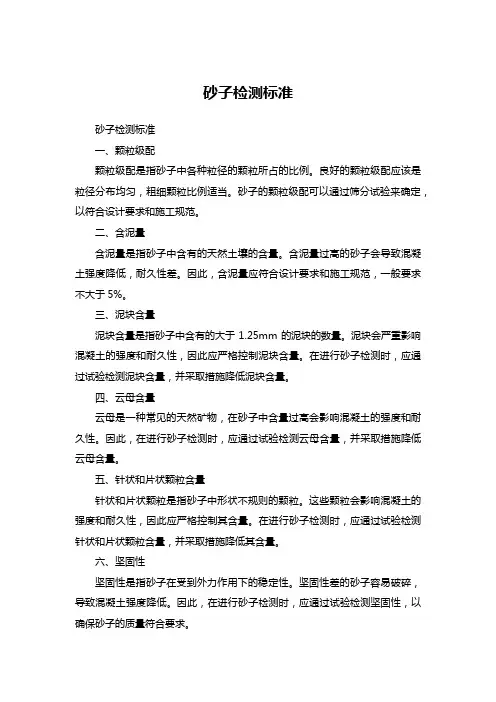

砂子检测标准砂子检测标准一、颗粒级配颗粒级配是指砂子中各种粒径的颗粒所占的比例。

良好的颗粒级配应该是粒径分布均匀，粗细颗粒比例适当。

砂子的颗粒级配可以通过筛分试验来确定，以符合设计要求和施工规范。

二、含泥量含泥量是指砂子中含有的天然土壤的含量。

含泥量过高的砂子会导致混凝土强度降低，耐久性差。

因此，含泥量应符合设计要求和施工规范，一般要求不大于5%。

三、泥块含量泥块含量是指砂子中含有的大于1.25mm的泥块的数量。

泥块会严重影响混凝土的强度和耐久性，因此应严格控制泥块含量。

在进行砂子检测时，应通过试验检测泥块含量，并采取措施降低泥块含量。

四、云母含量云母是一种常见的天然矿物，在砂子中含量过高会影响混凝土的强度和耐久性。

因此，在进行砂子检测时，应通过试验检测云母含量，并采取措施降低云母含量。

五、针状和片状颗粒含量针状和片状颗粒是指砂子中形状不规则的颗粒。

这些颗粒会影响混凝土的强度和耐久性，因此应严格控制其含量。

在进行砂子检测时，应通过试验检测针状和片状颗粒含量，并采取措施降低其含量。

六、坚固性坚固性是指砂子在受到外力作用下的稳定性。

坚固性差的砂子容易破碎，导致混凝土强度降低。

因此，在进行砂子检测时，应通过试验检测坚固性，以确保砂子的质量符合要求。

七、密度密度是指砂子的质量与体积之比。

密度过小会导致混凝土强度降低，因此应采取措施提高砂子的密度。

在进行砂子检测时，应通过试验检测密度，以确保砂子的质量符合要求。

八、含水率含水率是指砂子中含有的水分的质量与砂子总质量之比。

含水率过高的砂子会导致混凝土流动性降低，强度下降。

因此，在进行砂子检测时，应通过试验检测含水率，并采取措施降低含水率。

九、吸水性吸水性是指砂子在水中吸收水分的能力。

吸水性强的砂子会导致混凝土强度降低，因此应采取措施降低砂子的吸水性。

在进行砂子检测时，应通过试验检测吸水性，以确保砂子的质量符合要求。

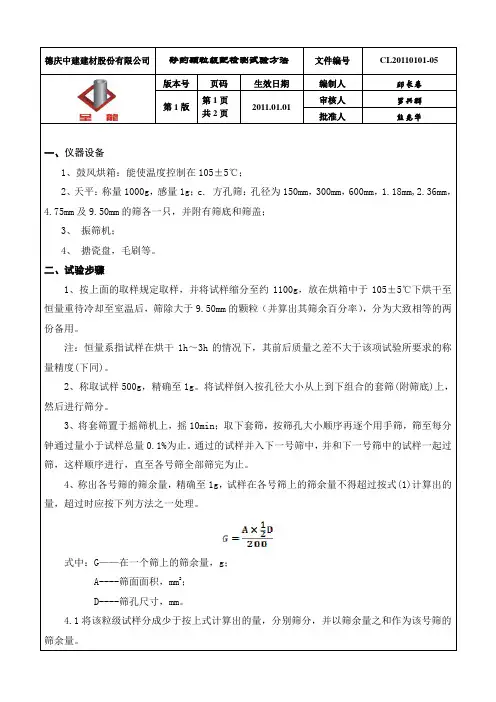

德庆中建建材股份有限公司砂的颗粒级配检测试验方法文件编号CL20110101-05版本号页码生效日期编制人邱长春第1版第1页共2页2011.01.01审核人罗兴群批准人熊先华一、仪器设备1、鼓风烘箱：能使温度控制在105±5℃；2、天平：称量1000g，感量1g；c. 方孔筛：孔径为150mm，300mm，600mm，1.18mm,2.36mm，4.75mm及9.50mm的筛各一只，并附有筛底和筛盖；3、振筛机；4、搪瓷盘，毛刷等。

二、试验步骤1、按上面的取样规定取样，并将试样缩分至约1100g，放在烘箱中于105±5℃下烘干至恒量重待冷却至室温后，筛除大于9.50mm的颗粒（并算出其筛余百分率），分为大致相等的两份备用。

注：恒量系指试样在烘干1h～3h的情况下，其前后质量之差不大于该项试验所要求的称量精度(下同)。

2、称取试样500g，精确至1g。

将试样倒入按孔径大小从上到下组合的套筛(附筛底)上，然后进行筛分。

3、将套筛置于摇筛机上，摇10min；取下套筛，按筛孔大小顺序再逐个用手筛，筛至每分钟通过量小于试样总量0.1%为止。

通过的试样并入下一号筛中，并和下一号筛中的试样一起过筛，这样顺序进行，直至各号筛全部筛完为止。

4、称出各号筛的筛余量，精确至1g，试样在各号筛上的筛余量不得超过按式(1)计算出的量，超过时应按下列方法之一处理。

式中：G——在一个筛上的筛余量，g；A----筛面面积，mm2；D----筛孔尺寸，mm。

4.1将该粒级试样分成少于按上式计算出的量，分别筛分，并以筛余量之和作为该号筛的筛余量。

德庆中建建材股份有限公司砂的颗粒级配检测试验方法文件编号CL20110101-05 版本号页码生效日期编制人邱长春第1版第2页共2页2011.01.01审核人罗兴群批准人熊先华4.2将该粒级及以下各粒级的筛余混合均匀，称出其质量，精确至1g。

再用四分法缩分为大致相等的两份，取其中一份，称出其质量，精确至1g，继续筛分。

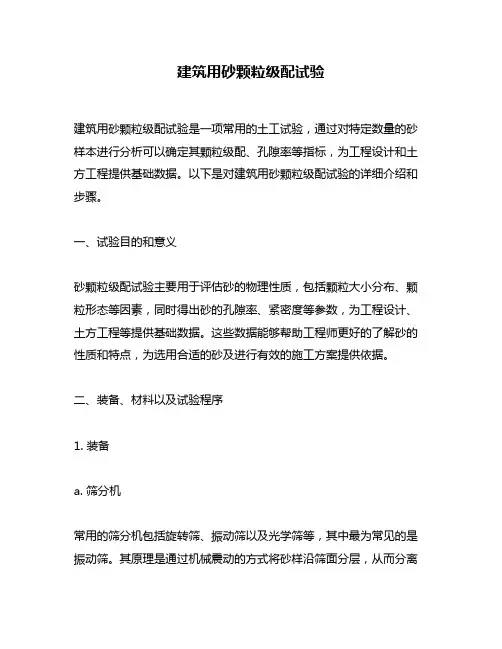

建筑用砂颗粒级配试验建筑用砂颗粒级配试验是一项常用的土工试验，通过对特定数量的砂样本进行分析可以确定其颗粒级配、孔隙率等指标，为工程设计和土方工程提供基础数据。

以下是对建筑用砂颗粒级配试验的详细介绍和步骤。

一、试验目的和意义砂颗粒级配试验主要用于评估砂的物理性质，包括颗粒大小分布、颗粒形态等因素，同时得出砂的孔隙率、紧密度等参数，为工程设计、土方工程等提供基础数据。

这些数据能够帮助工程师更好的了解砂的性质和特点，为选用合适的砂及进行有效的施工方案提供依据。

二、装备、材料以及试验程序1. 装备a. 筛分机常用的筛分机包括旋转筛、振动筛以及光学筛等，其中最为常见的是振动筛。

其原理是通过机械震动的方式将砂样沿筛面分层，从而分离出不同颗粒级别的砂。

b. 分析称分析称主要用于测量不同颗粒级别砂的质量。

c. 试验筛试验筛通常采用标准筛网，其筛孔尺寸在0.075mm以上，不同级别的筛孔尺寸需根据实际需要选定。

2. 材料砂样本是砂颗粒级配试验的核心材料，试验中应遵循标准要求，对砂样本尽可能保持一致性。

3. 试验程序a. 准备砂样本并进行干燥首先需要准备1000克的砂样本，并在110℃的恒温烘箱中干燥约2小时，以保证样本完全干燥。

干燥后称重。

b. 筛分将砂样倒入不同孔径大小的筛网中，通过振动筛将砂样分离成不同颗粒级别的组分，称重并确定每一级别组分在总量中所占比例（以质量百分比计）。

c. 统计分析通过颗粒级别的比例及质量，进一步计算出孔隙率，紧密度等重要性质参数。

三、实验技巧和注意事项1. 确定砂样来源：由于砂样本的来源可能会影响其物理性质，因此应尽可能从工程现场或同一砂场中取得样本。

2. 严格控制试验条件：在进行砂颗粒级配试验时，应尽可能控制试验条件，例如对砂样的干燥时间、筛分方式和条件等要求，以确保试验结果的一致性和可靠性。

3. 注意筛压力：在进行振动筛分时，应适当控制筛网压力，避免颗粒在筛面撞击、打滑等情况，以影响到分析结果。

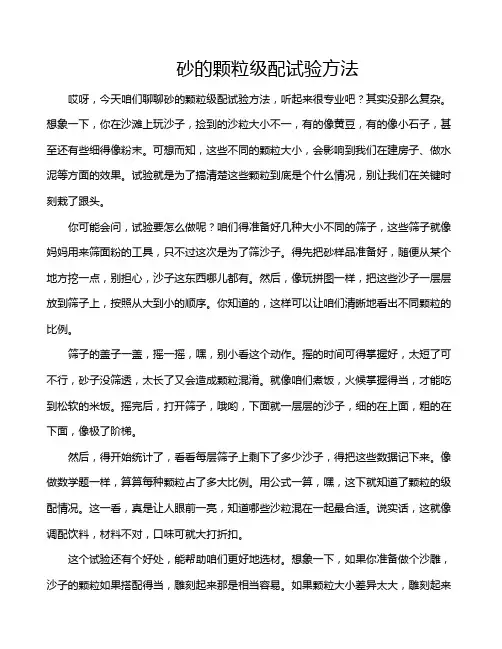

砂的颗粒级配试验方法哎呀，今天咱们聊聊砂的颗粒级配试验方法，听起来很专业吧？其实没那么复杂。

想象一下，你在沙滩上玩沙子，捡到的沙粒大小不一，有的像黄豆，有的像小石子，甚至还有些细得像粉末。

可想而知，这些不同的颗粒大小，会影响到我们在建房子、做水泥等方面的效果。

试验就是为了搞清楚这些颗粒到底是个什么情况，别让我们在关键时刻栽了跟头。

你可能会问，试验要怎么做呢？咱们得准备好几种大小不同的筛子，这些筛子就像妈妈用来筛面粉的工具，只不过这次是为了筛沙子。

得先把砂样品准备好，随便从某个地方挖一点，别担心，沙子这东西哪儿都有。

然后，像玩拼图一样，把这些沙子一层层放到筛子上，按照从大到小的顺序。

你知道的，这样可以让咱们清晰地看出不同颗粒的比例。

筛子的盖子一盖，摇一摇，嘿，别小看这个动作。

摇的时间可得掌握好，太短了可不行，砂子没筛透，太长了又会造成颗粒混淆。

就像咱们煮饭，火候掌握得当，才能吃到松软的米饭。

摇完后，打开筛子，哦哟，下面就一层层的沙子，细的在上面，粗的在下面，像极了阶梯。

然后，得开始统计了，看看每层筛子上剩下了多少沙子，得把这些数据记下来。

像做数学题一样，算算每种颗粒占了多大比例。

用公式一算，嘿，这下就知道了颗粒的级配情况。

这一看，真是让人眼前一亮，知道哪些沙粒混在一起最合适。

说实话，这就像调配饮料，材料不对，口味可就大打折扣。

这个试验还有个好处，能帮助咱们更好地选材。

想象一下，如果你准备做个沙雕，沙子的颗粒如果搭配得当，雕刻起来那是相当容易。

如果颗粒大小差异太大，雕刻起来可就难如登天。

每一粒沙子都有它的使命，像是在执行任务一样，所以颗粒级配就显得尤为重要。

除了在沙滩上，颗粒级配还涉及到很多工程应用。

比如说，做水泥的时候，沙子的级配如果不合适，水泥强度就会大打折扣，别到时候房子竖起来，哎呦一声就倒了，那可真是哭都来不及。

工程师们可得把这个试验当成一项重要任务，确保每一粒沙子都能派上用场。

说到这里，真是让人感慨，砂子的颗粒级配就像人生中的每一个选择，得好好把握。

砂的检测项目及标准1.颗粒级配: 通过筛分试验确定砂的颗粒大小分布，确保砂的级配符合设计要2.含泥量:通过实验测定砂中泥的含量，保证砂的纯净度3.云母含量:云母对砂的导热系数和收缩性都有较大影响，因此需要测定其含量。

4.有机物含量:有机物会污染混凝士，影响其耐久性，因此需要测定砂中有机物的含量。

5.硫化物含量:硫化物对混凝士中的钢筋有腐蚀作用，影响结构安全性，因此需要控制砂中硫化物的含量6.硫酸盐含量:硫酸盐会促进混凝士的碳化，影响其耐久性，因此需要测定砂中硫酸盐的含量7.氢盐含量:氯盐会降低混凝士的抗冻性和耐久性，因此需要控制砂中氯盐的含8.坚固性:通过压碎试验和坚固性试验确定砂的坚固程度，反映其抵抗外力的能59.轻物质含量:轻物质会降低砂的密度，影响其强度和耐久性，因此需要测定其含量10.贝壳含量:贝壳会使砂的级配变差，影响混凝土的强度和耐久性，因此需要控制其含量11.膨胀性:膨胀性试验可以测定砂的体积膨胀率，反映其抵抗变形的能力.12.碱活性: 通过化学试验确定砂的碱活性，避免混凝士中发生碱骨料反应，影响其耐久性。

13.抗硫酸盐侵蚀性:通过试验确定砂在硫酸盐环境中的抗侵蚀性能，反映其耐久性14.耐磨性:耐磨性试验可以测定砂抵抗磨损的能力，反映其耐久性15.抗压强度:抗压强度试验可以确定砂在压力作用下的抵抗能力，反映其力学性能。

16.密度和比重:通过实验测定砂的密度和比重，反映其物理性质,17.不均匀系数: 不均匀系数反映砂的颗粒级配是否合理，对混凝土的性能有重要影响。

18.空隙率:空隙率反映砂的密实程度，对混凝十的强度和耐久性有较大影响.19.含水率:含水率反映砂中水的含量，对混凝士的配合比和施工有影响.20.吸水性:吸水性反映砂吸收水分的能力，对混凝士的耐久性和强度有影响。

21.抗冻性:抗冻性试验可以确定砂在冷冻环境中的抵抗能力，反映其耐久性。

22.导热系数: 导热系数反映砂的热传导能力，对混凝士的保温性能有影响.23.抗风化性能:抗风化性能试验可以确定砂在自然环境中的抵抗能力，反映其耐久性24.收缩性:收缩性试验可以测定砂在湿度变化下的收缩率，反映其变形性能.。

砂石检测标准砂:规格：砂按细度模数分为粗中细三种，粗~;中:~;细:~砂按技术要求分为Ⅰ类宜用于强度等级大于C60、Ⅱ类（C30~C60及抗冻、抗渗或其他要求的砼）、Ⅲ类（<C30的砼及建筑砂浆）。

人工四分法缩分：将所取样品置于平板上,在潮湿状态下拌和均匀,并堆成厚度约为20mm的圆饼,然后沿互相垂直的两条直径把圆饼分成大致相等的四份,取其中对角线的两分重新拌匀,再堆成圆饼.重复上述过程直至把样品缩分到试验所需量为止.一、颗粒级配: （颗粒级配最少取样数量）1、按规定取样后将试样缩分至约1100g，放在烘箱中于（105±5）度下烘干至恒量，待冷却至室温后，筛除大于9.5mm的颗粒（并算出其筛余），分为大致相等的两分备用。

2、称取试样500g，精确至1g。

将试样倒入套筛上，通过摇筛机摇10min；取下套筛按筛孔大小顺序再逐个用手筛，筛至每分钟通过量小于试样总量%为止（）为止。

3、称出各号筛的筛余量，精确至1g，试样在各号筛上的筛余量不得超过按下式计算出的量，超过时应按下列方法处理。

（在每号筛上的筛余量不得超过如下量：：770g; :543g; :384g;600um:274g; 300um:193g; 150um:137g）。

如果超过则应将刻粒级试样分成少于这级计算出的量，分别筛分，并以筛余量之和作为刻号筛的筛余量。

（其余条款查阅GB/0016.3.2;）。

砂的实际颗粒级配与表中所列数字相比,除和600um筛档外,可以略有超出,但超出总量应小于5%(25g)。

二、含泥量：（最少取样数量）,天然砂中粒径小于75um的颗粒含量1、按规定取样，并将试样缩分至约1100g,烘干，待冷却至室温后分为大至相等的两分备用。

2、称取试样500g,精确至0.1g。

将试样倒入淘洗容器中，注入清水，使水面高于试样面约150mm,充分搅拌均匀后，浸泡2h，然后用手在水中淘洗试样，使尘屑、淤泥和粘土与砂粒分离，把浑水缓缓倒入及75um 的套筛上，滤去小于75um的颗粒。

砂子的级配曲线表示
砂子的级配曲线是一种用于描述沙子粒径分布的图表。

它通过将不同粒径的沙子按照一定的比例混合，形成一种具有特定级配的沙子。

在级配曲线图中，横坐标通常表示粒径大小，以毫米为单位；纵坐标表示各粒径的砂子所占的比例。

通过这个图表，可以清楚地看到沙子中各种粒径的分布情况，从而判断沙子的质量和适用性。

级配曲线图对于建筑、道路、水利等工程领域非常重要。

在建筑领域，级配良好的沙子可以提高混凝土的强度和耐久性；在道路工程中，级配良好的沙子可以提高路面的承载能力和稳定性；在水利工程中，级配良好的沙子可以提高堤坝的抗冲刷能力和稳定性。

因此，在选择和使用沙子时，必须认真分析其级配曲线图，以确保其质量和适用性。

同时，对于不同的工程需求，也需要根据具体情况选择不同级配的沙子。

1。

试验四砂的筛分析试验一、实验目的和原理：砂的颗粒级配，即表示砂大小颗粒的搭配情况。

砂的粗细程度，是指不同粒径的砂粒混合在一起后的总体的粗细程度，通常有粗纱、中砂与细纱之分。

在配制混凝土时，这两个因素（砂的颗粒级配和砂的粗细程度）应同时考虑。

控制砂的颗粒级配和粗细程度有很大的技术经济意义，它们是评定砂质量的重要指标。

用级配区表示砂的颗粒级配，用细度模数表示砂的粗细。

二、主要仪器设备和工具：实验筛、托盘天平、烘箱、台秤、摇筛机等三、实验步骤1.用于筛分析的试样应先筛除大于10mm颗粒，并记录其筛余百分率。

如试样含泥量超过5%，应先用水洗。

然后将试样充分拌匀，用四分法缩分至每份不少于550g的试样两份，在105±5℃下烘干至恒重，冷却至室温后备用。

2.准确称取烘干试样500g，置于按筛孔大小顺序排列的套筛最上一只筛上，将套筛装入筛机摇筛约10min(无摇筛机可采用手摇)。

然后取下套筛，按孔径大小顺序逐个在清洁的浅盘上进行手筛，直至每分钟的筛出量不超过试样总量的0.1%时为止。

通过的颗粒并入下一号筛中一起过筛。

按此顺序进行，至各号筛全部筛完为止。

3.试样在各号筛上的筛余量均不得超过下式的量：质量仲裁时，生产控制检验时，式中：mr—筛余量，g D—筛孔尺寸，mm A—筛的面积，mm24.称量各号筛筛余试样的质量，精确至1g。

所有各号筛的筛余试样质量和底盘中剩余试样质量的总和与筛余前的试样总质量相比，其差值不得超过1%。

否则应将该筛余试样分成两份，再次进行筛分，并以其筛余量之和作为该号筛的筛余量。

5.计算实验结果6.分计筛余百分率各号筛的筛余量除以试样总质量的百分率(精确至0.1%)。

7.累计筛余百分率该号筛上的分计筛余百分率与大于该号筛的各号筛上的分计筛余百分率之总和(精确至0.1%)。

8.根据各筛的累计筛余百分率，绘制筛分曲线，评定颗粒级配。

9.计算细度模数μf(精确至0.01)。

式中A1～A6依次为筛孔直径5.00～16.0mm筛上累计筛余百分率。

土的颗粒级配测量和评价一、土壤颗粒级配测量方法1. 湿筛法湿筛法是一种常用的土壤颗粒级配测量方法。

首先，将一定质量的土壤样品放入一系列不同孔径的筛网中，然后用水对土壤样品进行冲刷和筛分，最后通过筛网上残留的土壤颗粒的重量和筛网孔径的关系来确定不同粒径的颗粒含量。

2. 干筛法干筛法是另一种常用的土壤颗粒级配测量方法。

与湿筛法不同的是，干筛法是在无水条件下进行的。

土壤样品首先通过一系列不同孔径的筛网进行筛分，然后根据不同筛网上残留的土壤颗粒的质量来确定不同粒径的颗粒含量。

3. 液体分级法液体分级法是一种比较精确的土壤颗粒级配测量方法。

该方法通过在特定密度的液体中对土壤样品进行分散和沉降，根据颗粒在液体中的沉降速度来确定不同粒径的颗粒含量。

常用的液体分级法有沉降管法、沉降仪法等。

二、土壤颗粒级配的评价方法1. 累积曲线累积曲线是评价土壤颗粒级配特征的常用方法之一。

通过将不同粒径颗粒的累积百分含量绘制在同一坐标轴上，可以直观地了解土壤的颗粒级配特征。

常用的累积曲线有正态曲线、S曲线等。

2. 颗粒级配指数颗粒级配指数是评价土壤颗粒级配特征的定量指标。

常用的颗粒级配指数有均匀系数、偏度系数等。

均匀系数反映土壤颗粒粒径的均匀程度，偏度系数反映土壤颗粒粒径分布的偏斜程度。

3. 颗粒大小分类根据颗粒级配的特征，可以将土壤分为粘性土、粉砂土、砂土等不同类型。

粘性土颗粒含量较高，颗粒粒径较小；粉砂土颗粒含量适中，颗粒粒径适中；砂土颗粒含量较低，颗粒粒径较大。

4. 颗粒组成比例评价土壤颗粒级配特征时，还可以根据不同粒径颗粒的含量来计算颗粒组成的比例。

例如，可以计算粉砂的含量、粘粒的含量、砂的含量等，从而进一步了解土壤的颗粒组成特征。

土壤颗粒级配的测量和评价是了解土壤物理性质和工程性质的重要手段。

通过选择合适的测量方法和评价指标，可以全面准确地描述土壤的颗粒级配特征，为土壤的利用和管理提供科学依据。

地质勘探砂的级配描述
粗细不同的粒径按照一定的比例组合搭配在一起，以达到较高的密实程度，根据搭配组成的结果，可得到以下几种不同级配分类。

1、连续级配：连续级配是某一矿料在标准套筛中进行筛分后，矿料的颗粒由大到小连续分布，每一级都占有适当的比例。

这种由大到小逐级粒径都有，并按比例互相搭配组成的矿质混合料，称为连续级配混合料。

2、间断级配：在矿料颗粒分布的整个区间里，从中间剔除一个或连续几个粒级，形成一种不连续的级配，成为所谓的间断级配。

3、连续开级配：整个矿料颗粒分布范围较窄，从最大粒径到最小粒径仅在数个粒级上以连续的形式出现，形成所谓的连续开级配。

砂的颗粒级配根据0.600mm筛孔对应的累计筛余百分率A4，分成Ⅰ区、Ⅱ区和Ⅲ区三个级配区。

级配良好的粗砂应落在Ⅰ区，级配良好的中砂应落在Ⅱ区，细砂则在Ⅲ区。

实际使用的砂颗粒级配可能不完全符合要求，除了4.75mm和0.600mm对应的累计筛余率外，其余各档允许有5%的超界，当某一筛档累计筛余率超界5%以上时，说明砂级配很差，视作不合格。

以累计筛余百分率为纵坐标，筛孔尺寸为横坐标，根据级区可绘制Ⅰ、Ⅱ、Ⅲ级配区的筛分曲线。

在筛分曲线上可以直观地分析砂的颗粒级配优劣。
