管道法兰按与管子的连接方式可分为五种基本类型

钢管与塑料管规格实际选用对应表
所谓几分，主要是指管道的内径尺寸，其外径跟管道壁厚有关。

1 英寸=25.4毫米 =8英分
1/8"? 是一分(1英分) DN6???????????
1/4"? 是二分(2英分) DN8
1/2"? 是四分(4英分) DN15
3/4"? 是六分(6英分) DN20
2
Male and Female Face（MFM）、环连接面Ring Joint Face（RJ）、榫槽面Tongued and Grooved Face（TG）。

1、平面法兰：连接面是平面的法兰。

2、凸面法兰：带凸台，连接面是圆平面的法兰，凸面法兰可以这样配合：凸面法兰+垫片+凸面法兰。

3、凹面法兰：带圆柱孔，连接面是小圆环平面的法兰。

4、凹凸面法兰：所谓凹凸面法兰实际上是对一对相配合法兰，凹面法兰+垫片+凸面法兰，配合面是小圆平面。

5、环连接面法兰：带凸台，凸台上有环形凹槽，凹槽里放置O型圈，然后跟另外一个环连接面法兰相配合。

6、榫槽面法兰：所谓榫槽面法兰实际上是对一对相配合的法兰，榫面法兰+垫片+槽面法兰，配合面是小圆环平面。

三、法兰的使用范围：
1、平焊钢法兰:适用于公称压力不超过2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜。

2
3
4、.常用于
(翻边短节)
5
6
7。

LNG操作工综合知识题库一、选择题（每题四个选项，只有一个是正确的，将正确的选项填入括号内）1.1初级难度1.1.1天然气基础知识1.从广义的定义来说，天然气是指自然界中天然存在的一切气体，包括（ A ）、水圈、和岩石圈中各种自然过程形成的气体。

A、大气圈B、生物圈C、油气圈D、矿层圈2.天然气的组份分析，在实验室通常采用的仪器是（ A ）。

A、气相色谱分析仪B、硫元素分析仪C、可燃气体分析仪D、氧含量分析仪3.天然气在（ B ）下所处的状态称为标准状态，其体积用标方来表示。

A、20℃，101.325kPaB、0℃，101.325kPaC、15℃，101.325kPaD、0℃，107.325kPa4.天然气相对密度定义为在标准状态下，天然气密度与（ A ）密度的比值。

A、空气B、氢气C、氮气D、氦气5.天然气加臭标准为达到爆炸下限浓度的（ D ）。

A、10%B、15%C、35%D、20%6.大气压下，氮气的沸点是（ B ）。

A、67.35KB、77.35K C.87.35K D.97.35K7.天然气的主要运输方式为（ D ）。

A、槽车运输B、内河航运C、铁路运输D、管道输送8.（ C ）不属于天然气输送系统中的液体和固体杂质的主要来源。

A、采气时井下带来的凝析油、凝析水、岩屑粉尘B、管道施工时留下的焊渣C、天然气中的氮气和硫化物D、管道未干燥9.我国天然气气质标准中规定在天然气交接点的压力和温度条件下，天然气中对水份的要求是（ A ）。

A、无游离水B、无冷凝水C、小于10 mg/mD、干燥烘干10.LPG与NG分别是指（ A ）。

A、液化石油气与天然气B、液化天然气与天然气C、液化天然气与压缩天然气D、天然气与冷态天然气11.下列不属于天然气主要用途的是（ D ）。

A、发电B、化工原料C、城市燃气D、航天燃料12.下列不属于天然气应用的主要优点是（ D ）。

A、绿色环保B、经济实惠C、安全可靠D、运输方便1.1.2液化天然气基础知识13.LNG是（ B ）的缩写。

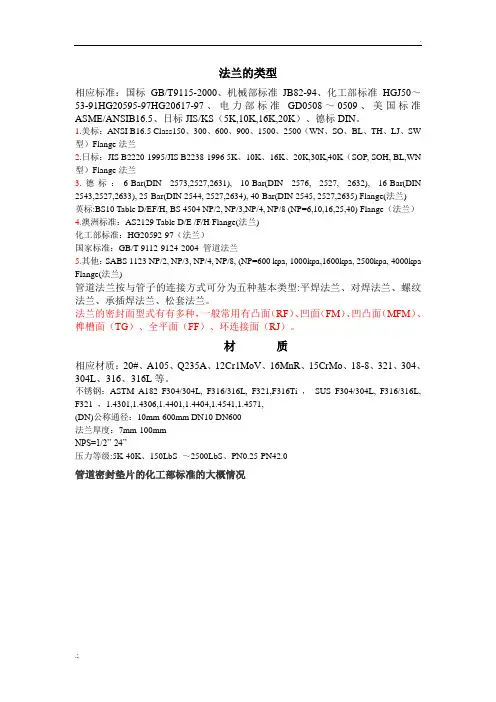

法兰的类型相应标准：国标GB/T9115-2000、机械部标准JB82-94、化工部标准HGJ50～53-91HG20595-97HG20617-97、电力部标准GD0508～0509、美国标准ASME/ANSIB16.5、日标JIS/KS（5K,10K,16K,20K）、德标DIN。

1.美标：ANSI B16.5 Class150、300、600、900、1500、2500（WN、SO、BL、TH、LJ、SW 型）Flange法兰2.日标：JIS B2220-1995/JIS B2238-1996 5K、10K、16K、20K,30K,40K（SOP, SOH, BL,WN 型）Flange法兰3.德标：6-Bar(DIN 2573,2527,2631), 10-Bar(DIN 2576, 2527, 2632), 16-Bar(DIN 2543,2527,2633), 25-Bar(DIN 2544, 2527,2634), 40-Bar(DIN 2545, 2527,2635) Flange(法兰)英标:BS10 Table D/EF/H, BS 4504 NP/2, NP/3,NP/4, NP/8 (NP=6,10,16,25,40) Flange（法兰）4.澳洲标准：AS2129 Table D/E /F/H Flange(法兰)化工部标准：HG20592-97（法兰）国家标准：GB/T 9112-9124-2004 管道法兰5.其他：SABS 1123 NP/2, NP/3, NP/4, NP/8, (NP=600 kpa, 1000kpa,1600kpa, 2500kpa, 4000kpa Flange(法兰)管道法兰按与管子的连接方式可分为五种基本类型:平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

法兰的密封面型式有有多种，一般常用有凸面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（TG）、全平面（FF）、环连接面（RJ）。

法兰类型和密封面形式法兰的类型介绍法兰为带凸缘的零件。

法兰可以是单独的，叫做法兰盘，也可以是组合型的，如阀门两端的法兰，便于安装螺栓。

本文介绍法兰的材质、密封面形式和按国家标准和化工、石化、机械标准的法兰类型。

法兰标准尺寸极限偏差公称通径DN≤600mm法兰尺寸极限偏差见（表一～表三）。

对焊法兰、平焊法兰、承插焊法兰、螺纹法兰及松套法兰尺寸的极限偏差见（表一）；松套法兰用翻边短节尺寸的极限偏差见（表二）；环槽密封面尺寸的极限偏差见（表三）。

公称通径DN＞600mm法兰尺寸的极限偏差见（表四）表一：DN≤600mm法兰尺寸极限偏差（SH3406-1996）mm表二：松套法兰用翻边短节尺寸极限偏差（SH3406-1996）mm①短节厚度下偏差部应超过名义厚度的12.5%表三：环槽密封面尺寸极限偏差（SH3406-1996）mm表四：公称直径DN≥600mm 法兰尺寸极限偏差（SH3406-1996）mm法兰的分类常识＜承插焊法兰、对焊钢法兰范围＞管道配件法兰按与管子的连接方式可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

法兰的密封面型式有很多种，一般常用有凸面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（TG）、全平面（FF）、环连接面（RJ）.平焊钢法兰：适用于公称压力不超过2.5MPa的碳钢管道连接。

平焊法兰的密封面可以制成光滑式，凹凸式和榫槽式三种. 光滑式平焊法兰的应用量很大，多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜哦。

对焊钢法兰：用于法兰与管子的对口焊接，其结构合理，强度与刚度较大，经得起高温高压及反复弯曲和温度波动，密封性可靠，公称压力为0.25～2.5MPa的对焊法兰采用凹凸式密封面。

承插焊法兰：常用与PN≤10.0MPa，DN≤40的管道中。

松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。

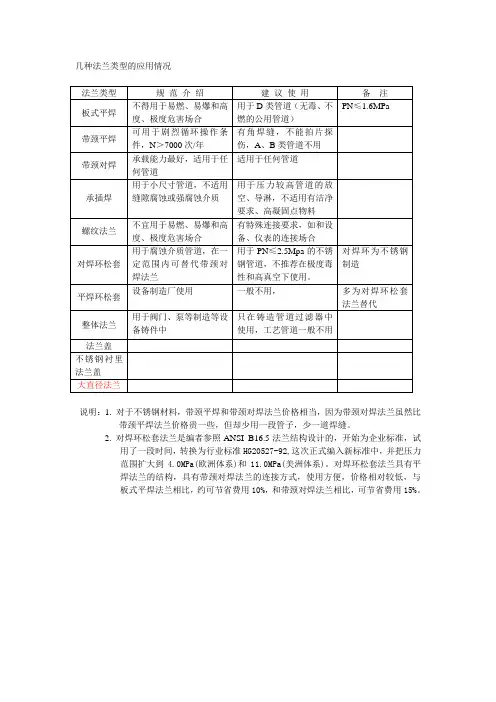

几种法兰类型的应用情况说明：1. 对于不锈钢材料，带颈平焊和带颈对焊法兰价格相当，因为带颈对焊法兰虽然比带颈平焊法兰价格贵一些，但却少用一段管子，少一道焊缝。

2. 对焊环松套法兰是编者参照ANSI B16.5法兰结构设计的，开始为企业标准，试用了一段时间，转换为行业标准HG20527-92,这次正式编入新标准中，并把压力范围扩大到4.0MPa(欧洲体系)和11.0MPa(美洲体系)。

对焊环松套法兰具有平焊法兰的结构，具有带颈对焊法兰的连接方式，使用方便，价格相对较低，与板式平焊法兰相比，约可节省费用10%，和带颈对焊法兰相比，可节省费用15%。

一、对焊法兰对焊法兰是指带颈的并有圆管过渡的并与管子对焊连接的法兰。

对焊法兰适用于压力或温度大幅度波动的管线或高温、高压及低温的管道，也用于输送价格昂贵、易燃、易爆介质的管路上。

对焊法兰不易变形，密封好，应用广泛，公称压力PN在16MPa左右。

二、平焊法兰：通过角焊缝与设备或管道连接的法兰。

板式平焊法兰平焊法兰适用于公称压力不超过2.5MPa的钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水。

带颈平焊法兰带颈平焊法兰（HG20594、HG20616、GB/T9116），颈部高度较低，对法兰的刚度、承载能力有所提高。

与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动，但现场安装较方便，可省略焊缝拍揉伤的工序，较受欢迎三、带颈对焊法兰与带颈平焊法兰区别对焊法兰是接口端的管径和壁厚与所要焊接的管子一样，就合两个管子一样焊接。

附：什么是对焊法兰？平焊法兰是内孔加工了比管子外径略大一点的一个凹台，管子插在里面焊的。

附：什么是平焊法兰？--------------------------------------------------------------------------------平焊和对焊是指法兰和管道连接时的焊接方式，平焊法兰焊接时只需单面焊接不需要焊接管道和法兰连接的内口，对焊法兰的焊接安装需要法兰双面焊。

法兰连接型式及密封面形式代公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]法兰标准体系管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

法兰的密封面型式有有多种，一般常用有凸面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（TG）、全平面（FF）、环连接面（RJ）。

相应材质：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

一、美标ANSIBI605、WN、SO、SW、PL、BL、TH、LJ。

二、日标JIS、B2220。

三、德标DIN、2527-2635四、欧洲系列、国行标准。

HG20615-97<-->HG20614-97五、美洲系列、国行标准。

HG20615-97<-->HG20635-97六、国家标准。

GB9122-GB9123-88七、石化、机械部标准。

JI81-86-59-94、JB2555-79八、电力部标准。

GD-87 DG-78九、化工部标准。

HGJ44-76-91 HG5010-5028-58阀门磅级对照表平面法兰,突面法兰,凹凸面法兰该如何选用压紧面(密封面) 型式a、平面型压紧面压紧面的表面为平面。

优点：结构简单，加工方便。

缺点：是接触面积大，需要的预紧比压大，螺栓承载大，故等零件要求高、笨重，垫片易挤出，密封性能较差。

使用压力P≤，有毒、易燃、易爆介质中不能使用。

b、凹凸型由一个凹面和一个凸面配合组成。

垫片放凹面中。

优点：便于对中，能防垫片挤出。

可用在P≤，DN≤800mm的选用全平面密封面：常与型式配合以适用于操作条件比较缓和的工况下；常用于铸铁法兰或与铸铁连接的钢法兰；突台面密封面：是应用最广的一种型式，它常与对焊和承插焊型式配合使用，在"美式法兰"中，常用在、和部分压力等级中；在"欧式法兰"中则常用在、压力等级；（）凹凸面密封面：常与对焊和承插型式配合使用，在"美式法兰中不常采用，在"欧式法兰"中常用在、等级中。

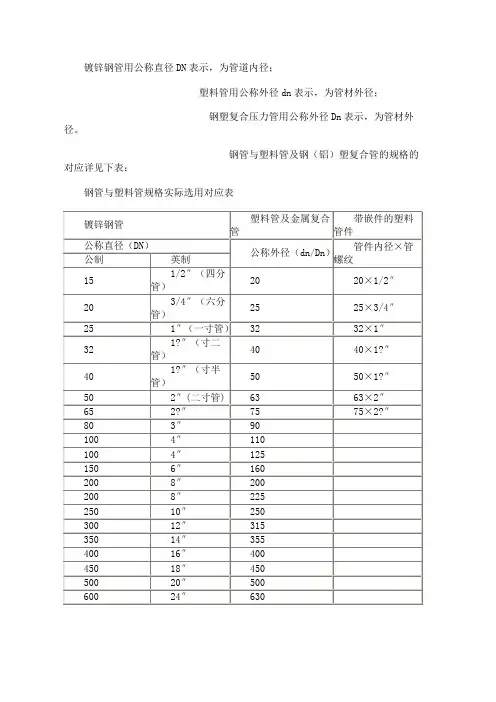

镀锌钢管用公称直径DN表示，为管道内径；塑料管用公称外径dn表示，为管材外径；钢塑复合压力管用公称外径Dn表示，为管材外径。

钢管与塑料管及钢（铝）塑复合管的规格的对应详见下表：钢管与塑料管规格实际选用对应表De一般是塑料管的外径。

DN一般是金属管的公称直径。

不管是冷凝水或冷媒管，一般都按管材的不同选用不同的标法。

d为水泥管或钢筋砼管所谓四分管、六分管与公称尺寸的关系所谓几分，主要是指管道的内径尺寸，其外径跟管道壁厚有关。

1 英寸=25.4毫米 =8英分1/8" 是 DN41/4" 是二分(2英分) DN81/2" 是四分(4英分) DN153/4" 是六分(6英分) DN202分管 DN8 4分管 DN15 6分管 DN20 1" DN25 1.2" DN32 1.5" DN40 2" DN50 2.5" DN65 3" DN80 3.5" DN90 4" DN100 5" DN125 6" DN150 8" DN200 10" DN250 12" DN300 14" DN350 16" DN400 18" DN450 20" DN500 24" DN600 28" DN650 30" DN750 32" DN800 34" DN850 36" DN900 42" DN1050 48" DN1200 54" DN1350 60" DN1500 64" DN1600 72" DN1800 80" DN2000 84" DN2100 88" DN2200 96" DN2400一、管道法兰按与管子的连接方式可分为五种基本类型:平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

一、对焊法兰对焊法兰是指带颈的并有圆管过渡的并与管子对焊连接的法兰。

对焊法兰适用于压力或温度大幅度波动的管线或高温、高压及低温的管道，也用于输送价格昂贵、易燃、易爆介质的管路上。

对焊法兰不易变形，密封好，应用广泛，公称压力PN在16MPa左右。

二、平焊法兰：通过角焊缝与设备或管道连接的法兰。

板式平焊法兰平焊法兰适用于公称压力不超过2.5MPa的钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水。

带颈平焊法兰带颈平焊法兰（HG20594、HG20616、GB/T9116），颈部高度较低，对法兰的刚度、承载能力有所提高。

与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动，但现场安装较方便，可省略焊缝拍揉伤的工序，较受欢迎三、带颈对焊法兰与带颈平焊法兰区别对焊法兰是接口端的管径和壁厚与所要焊接的管子一样，就合两个管子一样焊接。

附：什么是对焊法兰？平焊法兰是内孔加工了比管子外径略大一点的一个凹台，管子插在里面焊的。

附：什么是平焊法兰？--------------------------------------------------------------------------------平焊和对焊是指法兰和管道连接时的焊接方式，平焊法兰焊接时只需单面焊接不需要焊接管道和法兰连接的内口，对焊法兰的焊接安装需要法兰双面焊。

所以平焊法兰一般用于低、中压管道，对焊法兰用于中、高压管道的连接，对焊的法兰一般是至少PN2.5MPa，采用对焊是为了减少应力集中，一般的对焊法兰多为带颈法兰也叫奶嘴法兰。

所以对焊法兰的安装费，人工费和辅材费要高，因为多一道工序。

对焊法兰也不是所有的都需要内外双面焊的，没有特殊要求一般也只是外面焊一道，平焊法兰是比较好焊接的一种，因为管子和法兰好对垂直，管子不会斜。

法兰：使管子与管子相互连接的零件，连接于管端。

法兰上有孔眼，螺栓使两法兰紧连。

法兰间用衬垫密封。

法兰管件：指带有法兰(突缘或接盘)的管件。

它可由浇铸而成，也可由螺纹连接或焊接构成。

法兰联接：由一对法兰、一个垫片及若干个螺栓螺母组成。

垫片放在两法兰密封面之间，拧紧螺母后，垫片表面上的比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。

法兰联接是一种可拆联接。

按所联接的部件可分为容器法兰及管法兰。

按结构型式分：有整体法兰、活套法兰和螺纹法兰。

常见的整体法兰有平焊法兰及对焊法兰。

平焊法兰的刚性较差，适用于压力p≤4MPa的场合；对焊法兰又称高颈法兰，刚性较大，适用于压力温度较高的场合。

法兰按与管子的连接方式可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

平焊法兰：平焊法兰简称平板，又称搭焊法兰。

平焊法兰与管道的连接是先将管子插入法兰内孔至适当位置，然后再搭焊，其优点在于平焊法兰焊接装配时较易对中，且价格便宜，因而平焊法兰得到了广泛的应用。

内压计算平焊法兰的强度约为相应对焊法兰的三分之二，疲劳寿命约为对焊法兰的三分之一。

所以，平焊法兰只适用于压力等级比较低，压力波动、振动及震荡均不严重的管道系统中。

平焊法兰又可细分为带颈平焊法兰及板式平焊法兰两种。

平焊法兰和对焊法兰的区别：(可见动力管道手册P57）平焊和对焊是法兰和管道连接时的焊接方法，平焊法兰是法兰接口处的内径比所连接的管道外径稍微大一点，管道插在法兰里面，然后进行焊接(不要插过头平焊并不是真的插平了，要留下焊接带)；对焊法兰是法兰的管径和所连接的管道一样，直接对接焊起来。

平焊法兰一般用于低、中压管道，对焊法兰一般用于中、高压管道的连接，对焊的法兰一般是至少PN2.5Mpa，采用对焊是为了减少应力集中，一般的对焊法兰多为带颈法兰（也叫奶嘴法兰），所以对焊法兰的安装费，人工费和辅材费要高点，因为多一道工序。

螺纹法兰：这是比较书本的一个说法，其实就是常说的丝扣的产品，一般多用于焊管的连接，最常用的就是从DN15-DN100的。

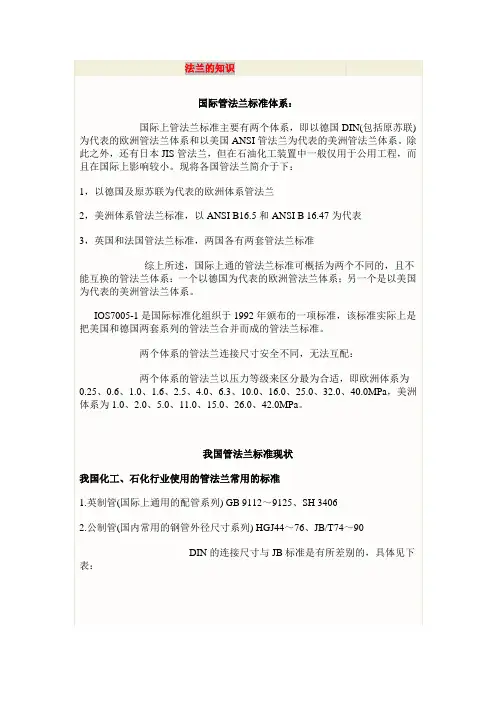

法兰分类第十讲法兰的种类及应用范围（一）一、法兰的技术标准管法兰标准主要有两大体系，即欧洲体系（以DIN标准为代表，HG20592）及美洲体系（以美国ASME/ANSI B16.5—B16.47标准为代表和HG20615标准一致）。

在同一体系内，各国的法兰标准基本上可以互配使用；两个不同体系的法兰是不能互相配用的。

HG20592-97（欧洲体系）简介1.主题内容和适用范围本标准规定了钢制管法兰（欧洲体系）的公称通径、公称压力、法兰类型、连接尺寸、密封面尺寸及标记。

本标准适用于公称压力PN为0.25MPa（2.5bar）至25.0MPa （250bar）钢制管法兰和法兰盖。

本标准也适用于采用法兰作为连接型式的阀门、泵、化工机械、管路附件和设备零件。

2、引用标准GB1048 《管道元件公称压力》HG20553 《化工配管用无缝及焊接钢管尺寸选用系列》HG20593 《板式平焊钢制管法兰（欧洲体系）》HG20594 《带颈平焊钢制管法兰（欧洲体系）》HG20595 《带颈对焊钢制管法兰（欧洲体系）》HG20596 《整体钢制管法兰（欧洲体系）》HG20597 《承插焊钢制管法兰（欧洲体系）》HG20598 《螺纹钢制管法兰（欧洲体系）》HG20599 《对焊环松套钢制管法兰（欧洲体系）》HG20600 《平焊环松套钢制管法兰（欧洲体系）》HG20601 《钢制管法兰盖（欧洲体系）》HG20602 《衬理钢制管法兰盖（欧洲体系）》3、公称通径和钢管外径本标准适用的钢管外径包括A、B两个系列，A系列为国际通用系列（俗称英制管），B系列为国内沿用系列（俗称公制管）。

其公称通径DN和钢管外径按下表规定。

公称通径和钢管外径对照 mm25.0MPa（250bar）管法兰适用的钢管外径系列按下表：5.公称压力法兰的公称压力PN包括下列十个等级：0.25MPa（2.5bar）、0.6 MPa（6 bar）、1.0 MPa（10 bar）、1.6 MPa（16 bar）、2.5 MPa（25 bar）、4.0 MPa（40 bar）、6.4 MPa（64 bar）、10.0 MPa（100 bar）、16.0 MPa（160 bar）、25.0 MPa（250 bar）二、法兰的分类管道法兰按其与管子的连接方式分成以下五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

钢管与塑料管规格实际选用对应表Revised final draft November 26, 2020钢管与塑料管规格实际选用对应表dn一般是塑料管的外径。

DN一般是金属管的公称直径。

不管是冷凝水或冷媒管，一般都按管材的不同选用不同的标法。

d为水泥管或钢筋砼管所谓四分管、六分管与公称尺寸的关系所谓几分，主要是指管道的内径尺寸，其外径跟管道壁厚有关。

1 英寸=毫米 =8英分1/8"是一分(1英分) DN61/4" 是二分(2英分) DN81/2" 是四分(4英分) DN153/4" 是六分(6英分) DN202分管 DN8 4分管 DN15 6分管 DN20 1" DN25" DN32 " DN40 2" DN50 " DN653" DN80 " DN90 4" DN100 5" DN1256" DN150 8" DN200 10" DN250 12" DN30014" DN350 16" DN400 18" DN450 20" DN50024" DN600 28" DN650 30" DN750 32" DN80034" DN850 36" DN900 42" DN1050 48" DN120054" DN1350 60" DN1500 64" DN1600 72" DN180080" DN2000 84" DN2100 88" DN2200 96" DN2400一、管道法兰按与管子的连接方式可分为五种基本类型:平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

一、对焊法兰对焊法兰是指带颈的并有圆管过渡的并与管子对焊连接的法兰。

对焊法兰适用于压力或温度大幅度波动的管线或高温、高压及低温的管道，也用于输送价格昂贵、易燃、易爆介质的管路上。

对焊法兰不易变形，密封好，应用广泛，公称压力PN在16MPa左右。

二、平焊法兰：通过角焊缝与设备或管道连接的法兰。

板式平焊法兰平焊法兰适用于公称压力不超过2.5MPa的钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水。

带颈平焊法兰带颈平焊法兰（HG20594、HG20616、GB/T9116），颈部高度较低，对法兰的刚度、承载能力有所提高。

与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动，但现场安装较方便，可省略焊缝拍揉伤的工序，较受欢迎。

三、带颈对焊法兰与带颈平焊法兰区别对焊法兰是接口端的管径和壁厚与所要焊接的管子一样，就合两个管子一样焊接。

附：什么是对焊法兰？平焊法兰是内孔加工了比管子外径略大一点的一个凹台，管子插在里面焊的。

附：什么是平焊法兰？--------------------------------------------------------------------------------平焊和对焊是指法兰和管道连接时的焊接方式，平焊法兰焊接时只需单面焊接不需要焊接管道和法兰连接的内口，对焊法兰的焊接安装需要法兰双面焊。

所以平焊法兰一般用于低、中压管道，对焊法兰用于中、高压管道的连接，对焊的法兰一般是至少PN2.5MPa，采用对焊是为了减少应力集中，一般的对焊法兰多为带颈法兰也叫奶嘴法兰。

所以对焊法兰的安装费，人工费和辅材费要高，因为多一道工序。

对焊法兰也不是所有的都需要内外双面焊的，没有特殊要求一般也只是外面焊一道，平焊法兰是比较好焊接的一种，因为管子和法兰好对垂直，管子不会斜。

管道法兰按与管子的连接方式可分为五种基本类型:平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

法兰的密封面型式有有多种，一般常用有凸面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（TG）、全平面（FF）、环连接面（RJ）。

JIS 10K、16K、20K、30K、40K、63K、RF、FF 法兰尺寸表
JIS 10K、RF、FF mm
JIS 16K、RF、FF mm
JIS 20K、RF、FF mm
*t值中较小值为钢及可锻铸铁法兰；较大值为铸铁法兰。

JIS 30K、RF、FF mm
JIS 40K、RF、FF
JIS 63K、RF、FF mm
法兰PN 1.0MPa(10bar) MM
凸面平焊钢制管法兰PN 1.6MPa(16bar) MM
凸面平焊钢制管法兰PN 2.5MPa(25bar) MM
带颈平焊钢制管法兰PN1.0MPa(10压力)
带颈平焊钢制管法兰PN1.6Mpa(16bar)
HG20592-97带颈平焊钢制管法兰PN2.5Mpa(25bar)
、400、600、900、1500、2500RJ法兰尺寸表mm
mm
mm
900RJ mm
ANSI 1500RJ mm
ANSI 2500RJ mm
JPI 150、300、600RF、RJ法兰尺寸表
JPI 150RF mm
JPI 300RF mm
JPI 600RF mm
JPI 150RJ mm
JPI 300RJ mm
JPI 600RJ mm。

2009年压力管道单位考核一．填空题（每题1分，共42分）1．设计单位的设计《设计许可证》有效期为4年。

2．GC1级各级专职设计人员总数不少于10人，其中审批人员不少于3人；审批人员数额一般不超过总设计人数的30%。

3．设计、校核人员基础知识专业考试平均成绩不得低于80分。

4．管道设计文件一般包括图纸目录和管道材料等级表、管道数据表和设备布置图、管道平面布置图、轴测图、强度计算书、管道应力分析计算书等。

5．压力管道系指最高工作压力大于或等于 0.1MPa 的气体、液化气体、蒸汽介质或可燃、易爆、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质，且公称直径大于25mm的管道。

6．输送无毒、非可燃流体介质，设计压力小于或等于 1.0MPa且设计温度大于-20℃但不大于185℃的压力管道应划分为GC3级。

7．鉴于材料脆性，铁素体不锈钢及马氏体不锈钢不宜在370℃以上的温度使用。

8．确定法兰密封面型式及表面粗糙度时，应考虑流体性质和垫片性能。

9．法兰连接的选用应根据设计条件、荷载、流体特性、泄漏率等因素来考虑，同时还应综合考虑法兰、垫片和紧固件的选用和配合。

10．用于GC1级管道的阀门，应按 100%(逐个)进行壳体压力试验和密封试验。

11．真空管道系统在压力试验合格后，还应按设计文件的规定进行24小时的真空度试验，增压率应不大于 5%。

12．安全泄放装置包括安全阀及爆破片装置的设计、制造的检验应当分别符合《安全阀安全技术监察规程》等有关安全技术规范和GB150的规定。

13．对于进出装置的可燃、有毒物料管道，应在界区边界处设置切断阀，并在装置侧设“8”盲板。

14．闪点是在规定的试验条件下，液体挥发的蒸气与空气形成的混合物，遇火源能够闪燃的液体最低温度（采用闭杯法测定）。

15．工艺装置之间的防火间距是指工艺装置最外侧的设备边缘或建筑物、构筑物的最外轴线间的距离；设备之间的防火间距是指设备外缘之间的距离。

压力管道设计审批人员考核试卷总分： 姓名： 单位： 身份证号码：＿＿＿＿＿＿＿＿＿＿一、判断题（共20分）1、爆炸危险区域是指爆炸性混合物可能出现，且浓度在爆炸极限范围以内的区域。

（ × ）p772、连续操作的可燃气体管道的低点，应设两道排液阀，排除的液体应排放至密闭系统。

但开停工时使用的排液阀，可设一道阀门并加螺纹堵头或盲板。

（ √ ）3、输油、输气管线应采用地下埋设方式，当受到自然条件限制时，局部地段可采用土堤埋设或地上敷设。

（ √ ）p304、输油、输气管道的钢度应满足运输、施工及运行要求，外直径与壁厚比不应大于140。

（ √ ）5、输油、输气管道选用的弯头曲率半径应大于或等于外直径的3倍，并应满足清管器或检测仪器能顺利通过的要求。

（ × ）P326、结构用无缝钢管和流体输送用无缝钢管都可用于压力管道。

（ × ）7、国内现行的国标阀门型号表示方法，能够全面地说明阀门的属性。

（ × ）8、冷紧是指在冷态（安装温度）下把管子按设计温度计算出的膨胀量的某个百分数，切除后再拉合。

（ √ ）9、水平位移量较大处且必须设刚性吊架时，应在吊架的顶部连接点设有长圆 孔，以满足水平位移的要求。

（ √ ）10、城市热水热力网设计最佳供、回水温度，应结合具体工程条件，考虑热源、热力网、热用户系统等方面的因素，进行技术经济比较确定。

（ √ ）11、压力管道设计单位的《设计许可证》由国家质监总局批准、颁发。

（ × ）12、取得GA1级压力管道设计资格的单位和设计审批人员，即分别具备GA2级中相应品种压力管道设计资格和设计审批资格。

（ √ ）13、凡从事压力管道设计单位资格许可审查工作或设计审批人员培训、考核工作的审查机构，必须在国家或省级安全监察机构办理备案手续，并接受其监督管理。

（ √ ）14、设计单位同意换证的基本条件之一，有效期内每一级别的设计文件至少有一项设计产品，否则取消该级别的设计资格。
