法兰与管道之间的连接方式

法兰连接就是把两个管道、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。

有的管件和器材已经自带法兰盘，也是属于法兰连接。

这种连接主要用于铸铁管、衬胶管、非铁金属管和法兰阀门等的连接，工艺设备与法兰的连接也都采用法兰连接。

法兰连接的主要特点是拆卸方便、强度高、密封性能好。

安装法兰时要求两个法兰保持平行、法兰的密封面不能碰伤，并且要清理干净。

法兰所用的垫片，要根据设计规定选用。

法兰连接是管道施工的重要连接方式。

法兰分螺纹连接（丝接）法兰和焊接法兰。

低压小直径有丝接法兰，高压和低压大直径都是使用焊接法兰，不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。

根据压力的不同等级，法兰垫也有不同材料，从低压石棉垫、高压石棉垫到金属垫都有。

法兰连接使用方便，能够承受较大的压力。

在工业管道中，法兰连接的使用十分广泛。

在家庭内，管道直径小，而且是低压，看不见法兰连接。

如果在一个锅炉房或者生产现场，到处都是法兰连接的管道和器材。

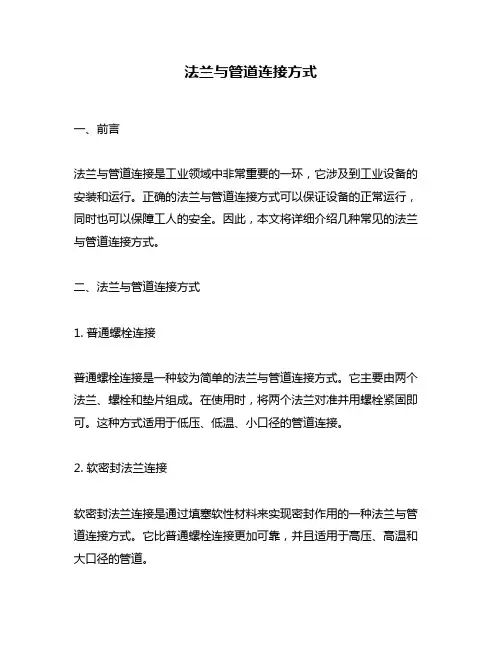

法兰与管道连接方式一、前言法兰与管道连接是工业领域中非常重要的一环，它涉及到工业设备的安装和运行。

正确的法兰与管道连接方式可以保证设备的正常运行，同时也可以保障工人的安全。

因此，本文将详细介绍几种常见的法兰与管道连接方式。

二、法兰与管道连接方式1. 普通螺栓连接普通螺栓连接是一种较为简单的法兰与管道连接方式。

它主要由两个法兰、螺栓和垫片组成。

在使用时，将两个法兰对准并用螺栓紧固即可。

这种方式适用于低压、低温、小口径的管道连接。

2. 软密封法兰连接软密封法兰连接是通过填塞软性材料来实现密封作用的一种法兰与管道连接方式。

它比普通螺栓连接更加可靠，并且适用于高压、高温和大口径的管道。

3. 焊接法兰连接焊接法兰连接是指将两端准备好的焊缝进行焊接，形成一个整体后再进行装配。

这种方式适用于高温、高压、大口径的管道连接。

但是，焊接过程需要专业的焊工和设备，且连接后难以拆卸。

4. 搭接法兰连接搭接法兰连接是指将两个法兰相互套在一起，通过螺栓进行紧固。

这种方式适用于低压、小口径的管道连接。

5. 卡箍法兰连接卡箍法兰连接是指将两个管道端部放入一个卡箍内，并通过螺栓进行紧固。

这种方式适用于低压、小口径的管道连接。

三、不同法兰与管道连接方式的优缺点比较1. 普通螺栓连接优点：简单易操作，适用于低压、小口径的管道。

缺点：密封性差，容易松动。

2. 软密封法兰连接优点：密封性好，可靠性高，适用于高温、高压和大口径的管道。

缺点：材料成本高。

3. 焊接法兰连接优点：密封性好，可靠性高，适用于高温、高压和大口径的管道。

缺点：需要专业设备和人员进行焊接，并且难以拆卸。

4. 搭接法兰连接优点：适用于低压、小口径的管道。

缺点：密封性差，容易松动。

5. 卡箍法兰连接优点：简单易操作，适用于低压、小口径的管道。

缺点：密封性差，容易松动。

四、总结不同的管道连接方式有其各自的优缺点，选择合适的连接方式需要根据具体情况来进行。

在实际应用中，需要根据工作环境、工作压力等因素来选择合适的法兰与管道连接方式。

法兰螺纹形式fnpt-概述说明以及解释1.引言1.1 概述法兰螺纹形式fnpt是一种常见的管连接形式，在许多行业中被广泛使用。

它是通过将螺纹与法兰配合，实现管道的连接和密封。

该形式具有简单、可靠的特点，因此在各种应用场合中得到了广泛的应用。

在法兰螺纹形式fnpt中，fnpt代表Female National Pipe Thread，即女式国家螺纹。

这种螺纹形式是一种标准螺纹，在美国国家标准管螺纹中得到了规范。

法兰螺纹形式fnpt通常包括内螺纹和外螺纹两个部分，内螺纹在管件的沟槽中，而外螺纹则位于法兰连接器的内部。

法兰螺纹形式fnpt的应用领域非常广泛。

它常见于液体和气体传输系统中，特别是在低压和中等压力下的管道连接中。

这种螺纹形式的优势在于其简便的安装和维修过程，以及相对较低的成本。

因此，在家庭用水系统、石油化工、食品加工、化学工程等行业中都可以看到法兰螺纹形式fnpt 的身影。

总之，法兰螺纹形式fnpt是一种常见且重要的管道连接形式。

它的简单可靠以及广泛的应用领域，使其成为了许多行业中必不可少的一部分。

在接下来的文章中，我们将会更详细地探讨其定义、特点以及应用场景，并通过描述和例子来帮助读者更好地理解和应用法兰螺纹形式fnpt。

1.2 文章结构本文分为引言、正文和结论三个部分。

1. 引言在引言中，我们将首先对法兰螺纹形式fnpt进行概述，介绍其定义和特点。

同时，我们将阐述本文的目的，并给出本文的结构框架。

2. 正文正文部分主要分为两个要点：法兰螺纹形式fnpt的定义和特点，以及其应用领域。

- 在2.1 法兰螺纹形式fnpt中，我们将详细阐述这一形式的定义和特点，包括其组成要素、拧紧原理等内容。

- 2.1.1 定义和特点部分将解释什么是法兰螺纹形式fnpt，以及它与其他形式的区别。

我们将介绍它的结构特点和优势。

- 2.1.2 应用领域部分将探讨这一形式在实际应用中的广泛使用。

我们将列举一些行业和设备领域，并说明法兰螺纹形式fnpt在其中的应用案例。

一、法兰连接方式(需要拆卸、与设备阀门等连接方式）1.1 凡管段与管段采用法兰盘联接或管段与法兰阀门连接方式者，必须按照设计要求和工作压力选用标准法兰盘。

1.2 法兰盘的联接螺栓直径、长度应符合规范要求，紧固法兰盘螺栓时要对称拧紧，紧固好的螺栓外露丝扣应为2-3扣，不宜大于螺栓直径的二分之一。

1.3 法兰盘连接方式衬垫，一般给水（冷水）采用厚度为3mm的橡胶垫，供热、蒸汽、生活热水管道应采用厚度为3mm的石棉橡胶垫。

垫片要与管径同心，不得放偏。

二、丝扣连接方式(镀锌钢管、衬塑镀锌钢管)1 断管：根据现场测绘草图，在选好的管材上画线，按线断管。

a 用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。

断管时压手柄用力要均匀，不要用力过猛，断管后要将管口断面的铁膜、毛刺清除干净。

b 用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手推锯，锯条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不许扭断或折断，以防管口断面变形。

2 套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径15-32mm者套丝2次，40-50mm者套丝3次，70mm以上者套丝3-4次为宜。

a 用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定扳机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开扳机。

b 用手工套丝板套丝，先松开固定扳机，将套丝板板盘退到零度，按顺序号上好板牙，把板盘对准所需刻度，拧紧固定扳机，将管材放在压力案压力钳内，留出适当长度卡紧，将套丝板轻轻套入管材，使其松紧适度，而后两手推套丝板，带上2-3扣，再站到侧面扳套丝板，用力要均匀，待丝扣即将套成时，轻轻松开扳机，开机退板，保持丝扣应有锥度。

3 配装管件：根据现场测绘草图将已套好丝扣的管材，配装管件。

a 配装管件时应将所需管件带入管丝扣，试试松紧度（一般用手带入3扣为宜），在丝扣处涂铅油、缠麻后带入管件，然后用管钳将管件拧紧，使丝扣外露2-3扣，去掉麻头，擦净铅油，编号放到适当位置等待调直。

法兰接口及其管子的连接方式
法兰接口是管道工程中常见的一种连接方式，主要通过法兰盘、螺栓和垫片等部件实现管道之间的紧密连接。

法兰盘是一个圆形盘片，通常与管道焊接或螺纹连接，其上开有若干个螺栓孔，用于安装螺栓。

垫片则放置在两个法兰盘之间，起到密封和减震的作用。

管子与法兰的连接方式主要有以下几种：
1. 焊接连接：将管子与法兰盘焊接在一起，适用于高压、高温或腐蚀性介质等环境。

这种连接方式具有较好的密封性和强度，但安装和维修较为困难。

2. 螺纹连接：将管子与法兰盘通过螺纹连接在一起，适用于低压、小口径或低温等环境。

这种连接方式安装和维修较为方便，但密封性和强度较焊接连接稍逊。

3. 法兰连接：将管子与法兰盘通过螺栓连接在一起，适用于中压、中温或一般介质等环境。

这种连接方式安装和维修较为方便，且具有较好的密封性和强度。

在选择连接方式时，需要根据管道的工作压力、介质性质、温度、操作条件以及安装和维修的便利性等因素进行综合考虑。

同时，还需要注意连接部件的材质、规格和质量等因素，以确保连接的安全性和可靠性。

法兰：使管子与管子相互连接的零件，连接于管端。

法兰上有孔眼，螺栓使两法兰紧连。

法兰间用衬垫密封。

法兰管件：指带有法兰(突缘或接盘)的管件。

它可由浇铸而成，也可由螺纹连接或焊接构成。

法兰联接：由一对法兰、一个垫片及若干个螺栓螺母组成。

垫片放在两法兰密封面之间，拧紧螺母后，垫片表面上的比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。

法兰联接是一种可拆联接。

按所联接的部件可分为容器法兰及管法兰。

按结构型式分：有整体法兰、活套法兰和螺纹法兰。

常见的整体法兰有平焊法兰及对焊法兰。

平焊法兰的刚性较差，适用于压力p≤4MPa的场合；对焊法兰又称高颈法兰，刚性较大，适用于压力温度较高的场合。

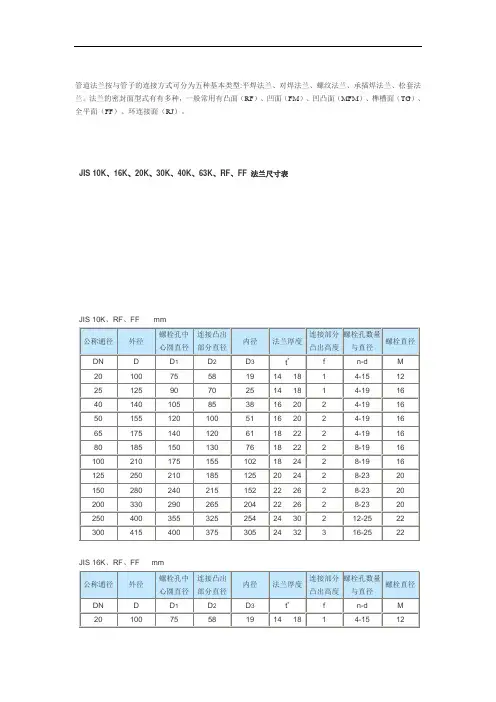

法兰按与管子的连接方式可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

平焊法兰：平焊法兰简称平板，又称搭焊法兰。

平焊法兰与管道的连接是先将管子插入法兰内孔至适当位置，然后再搭焊，其优点在于平焊法兰焊接装配时较易对中，且价格便宜，因而平焊法兰得到了广泛的应用。

内压计算平焊法兰的强度约为相应对焊法兰的三分之二，疲劳寿命约为对焊法兰的三分之一。

所以，平焊法兰只适用于压力等级比较低，压力波动、振动及震荡均不严重的管道系统中。

平焊法兰又可细分为带颈平焊法兰及板式平焊法兰两种。

平焊法兰和对焊法兰的区别：(可见动力管道手册P57）平焊和对焊是法兰和管道连接时的焊接方法，平焊法兰是法兰接口处的内径比所连接的管道外径稍微大一点，管道插在法兰里面，然后进行焊接(不要插过头平焊并不是真的插平了，要留下焊接带)；对焊法兰是法兰的管径和所连接的管道一样，直接对接焊起来。

平焊法兰一般用于低、中压管道，对焊法兰一般用于中、高压管道的连接，对焊的法兰一般是至少PN2.5Mpa，采用对焊是为了减少应力集中，一般的对焊法兰多为带颈法兰（也叫奶嘴法兰），所以对焊法兰的安装费，人工费和辅材费要高点，因为多一道工序。

螺纹法兰：这是比较书本的一个说法，其实就是常说的丝扣的产品，一般多用于焊管的连接，最常用的就是从DN15-DN100的。

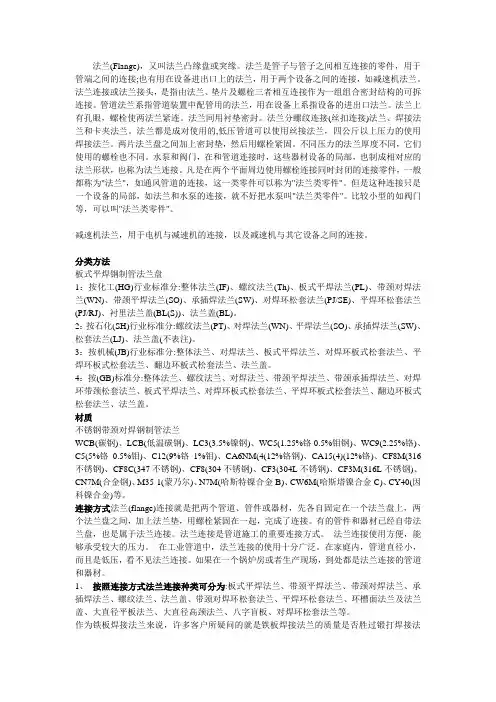

法兰(Flange)，又叫法兰凸缘盘或突缘。

法兰是管子与管子之间相互连接的零件，用于管端之间的连接;也有用在设备进出口上的法兰，用于两个设备之间的连接，如减速机法兰。

法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。

管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。

法兰上有孔眼，螺栓使两法兰紧连。

法兰间用衬垫密封。

法兰分螺纹连接(丝扣连接)法兰、焊接法兰和卡夹法兰。

法兰都是成对使用的,低压管道可以使用丝接法兰，四公斤以上压力的使用焊接法兰。

两片法兰盘之间加上密封垫，然后用螺栓紧固。

不同压力的法兰厚度不同，它们使用的螺栓也不同。

水泵和阀门，在和管道连接时，这些器材设备的局部，也制成相对应的法兰形状，也称为法兰连接。

凡是在两个平面周边使用螺栓连接同时封闭的连接零件，一般都称为"法兰"，如通风管道的连接，这一类零件可以称为"法兰类零件"。

但是这种连接只是一个设备的局部，如法兰和水泵的连接，就不好把水泵叫"法兰类零件"。

比较小型的如阀门等，可以叫"法兰类零件"。

减速机法兰，用于电机与减速机的连接，以及减速机与其它设备之间的连接。

分类方法板式平焊钢制管法兰盘1：按化工(HG)行业标准分:整体法兰(IF)、螺纹法兰(Th)、板式平焊法兰(PL)、带颈对焊法兰(WN)、带颈平焊法兰(SO)、承插焊法兰(SW)、对焊环松套法兰(PJ/SE)、平焊环松套法兰(PJ/RJ)、衬里法兰盖(BL(S))、法兰盖(BL)。

2：按石化(SH)行业标准分:螺纹法兰(PT)、对焊法兰(WN)、平焊法兰(SO)、承插焊法兰(SW)、松套法兰(LJ)、法兰盖(不表注)。

3：按机械(JB)行业标准分:整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

平焊和对焊法兰
平焊和对焊法兰是管道系统中常用的两种连接方式。

它们的区别主要
在于连接方式和密封性能。

一、平焊法兰
平焊法兰是将两个管道末端对齐，用螺栓固定在一起的一种连接方式。

它通常由两个相同的法兰组成，每个法兰上都有一圆形凸起，也称为“面垫”，这些面垫通常由铸铁或钢制成。

当两个面垫相互接触时，
它们之间就会形成一个密封点，从而实现管道的连接。

平焊法兰具有以下优点：
1. 安装简单：因为它不需要任何特殊工具或技术，所以安装非常简单。

2. 成本低：由于平焊法兰没有复杂的结构和特殊材料，因此成本较低。

3. 可靠性高：虽然平焊法兰没有对焊法兰那么紧密地密封管道，但它
仍然可以提供足够的密封性能来保证管道不泄漏。

二、对焊法兰
对焊法兰是将两个管道末端对齐并将其加热至高温状态，在高温下将
两个管道末端相互融合的一种连接方式。

这种连接方式需要特殊的工
具和技术，因此成本较高。

但是，对焊法兰提供了更好的密封性能和
更高的可靠性。

对焊法兰具有以下优点：
1. 密封性能好：由于两个管道末端被融合在一起，因此对焊法兰提供
了更好的密封性能，可以有效地防止泄漏。

2. 可靠性高：由于对焊法兰需要专业技术和特殊工具进行安装，因此
它通常比平焊法兰更可靠。

3. 适用范围广：对焊法兰适用于各种不同类型和材料的管道系统。

总结：
平焊法兰和对焊法兰都是常用的管道连接方式。

平焊法兰安装简单、
成本低、可靠性高；而对焊法兰密封性能好、可靠性高、适用范围广。

在选择管道连接方式时，应根据实际情况选择合适的方法。
