涂装车间工艺流程

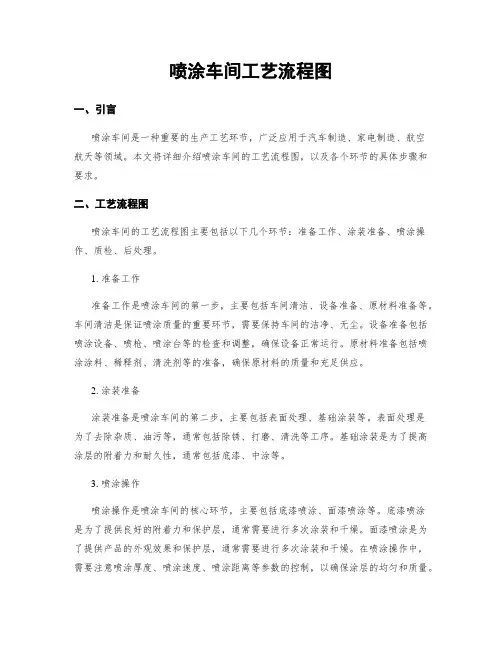

喷涂车间工艺流程图一、引言喷涂车间是一种重要的生产工艺环节，广泛应用于汽车制造、家电制造、航空航天等领域。

本文将详细介绍喷涂车间的工艺流程图，以及各个环节的具体步骤和要求。

二、工艺流程图喷涂车间的工艺流程图主要包括以下几个环节：准备工作、涂装准备、喷涂操作、质检、后处理。

1. 准备工作准备工作是喷涂车间的第一步，主要包括车间清洁、设备准备、原材料准备等。

车间清洁是保证喷涂质量的重要环节，需要保持车间的洁净、无尘。

设备准备包括喷涂设备、喷枪、喷涂台等的检查和调整，确保设备正常运行。

原材料准备包括喷涂涂料、稀释剂、清洗剂等的准备，确保原材料的质量和充足供应。

2. 涂装准备涂装准备是喷涂车间的第二步，主要包括表面处理、基础涂装等。

表面处理是为了去除杂质、油污等，通常包括除锈、打磨、清洗等工序。

基础涂装是为了提高涂层的附着力和耐久性，通常包括底漆、中涂等。

3. 喷涂操作喷涂操作是喷涂车间的核心环节，主要包括底漆喷涂、面漆喷涂等。

底漆喷涂是为了提供良好的附着力和保护层，通常需要进行多次涂装和干燥。

面漆喷涂是为了提供产品的外观效果和保护层，通常需要进行多次涂装和干燥。

在喷涂操作中，需要注意喷涂厚度、喷涂速度、喷涂距离等参数的控制，以确保涂层的均匀和质量。

4. 质检质检是喷涂车间的重要环节，主要包括外观检查、涂层厚度检测、附着力测试等。

外观检查是为了检查涂层的颜色、光泽、平整度等，通常需要使用目视和仪器检测。

涂层厚度检测是为了检查涂层的厚度是否符合要求，通常需要使用涂层厚度仪进行测量。

附着力测试是为了检查涂层与基材的附着力是否符合要求，通常需要使用划格试验等方法进行。

5. 后处理后处理是喷涂车间的最后一步，主要包括干燥、修复、包装等。

干燥是为了使涂层充分固化，通常需要进行一定的时间和温度控制。

修复是为了修复涂层中可能存在的缺陷和瑕疵，通常需要进行打磨、修补等工序。

包装是为了保护涂层，通常需要进行包装和标识，以便后续运输和使用。

喷漆车间喷漆工艺流程
一、引言
喷漆工艺在工业制造和装饰行业中有着广泛的应用，特别是在喷漆车间中，喷漆工艺是重要的生产环节。

为了确保喷漆的质量和效果，必须遵循一套科学、严谨的喷漆工艺流程。

本文将详细介绍喷漆车间的喷漆工艺流程，以期为相关行业提供参考和借鉴。

二、准备阶段
清洁处理：在喷漆前，对工件进行彻底清洁，去除表面的油污、尘埃、锈迹等杂质，确保工件表面干燥、无杂质。

底漆涂装：对于需要进一步涂装的表面，先进行底漆涂装，以提高面漆附着力，并起到防腐蚀、防锈的作用。

工件检查：检查工件表面是否平整，有无凹陷、凸起、划痕等问题，确保工件符合喷漆要求。

遮蔽处理：对不需要喷漆的部位进行遮蔽，防止油漆喷涂到不需要的区域。

环境控制：确保喷漆环境温度、湿度适宜，环境清洁，防止灰尘等杂质影响喷漆效果。

三、调漆阶段
选择涂料：根据工件要求选择合适的涂料，包括颜色、光泽度、耐候性等指标。

调漆：按照涂料要求，将主剂、稀释剂、色浆等组分按比例混合，搅拌均匀。

过滤：将调好的油漆进行过滤，去除杂质和气泡，确保油漆质量。

黏度调整：根据喷涂要求调整油漆黏度，以确保喷涂效果。

熟化：将调整好的油漆放置一段时间，使各种组分充分融合，达到稳定状态。

四、喷涂阶段
喷枪选择：根据工件形状和涂装要求选择合适的喷枪，确保喷涂均匀、无滴漆。

喷涂设备检查：检查喷枪、气管、油泵等设备是否正常，确保喷涂过程顺利进行。

试喷：在正式喷涂前进行试喷，调整喷涂参数，确保效果符合要求。

面漆喷涂：将调整好的面漆进行喷涂，注意控制喷枪与工件的距离、角度和移动速度，确保涂层均匀、光滑。

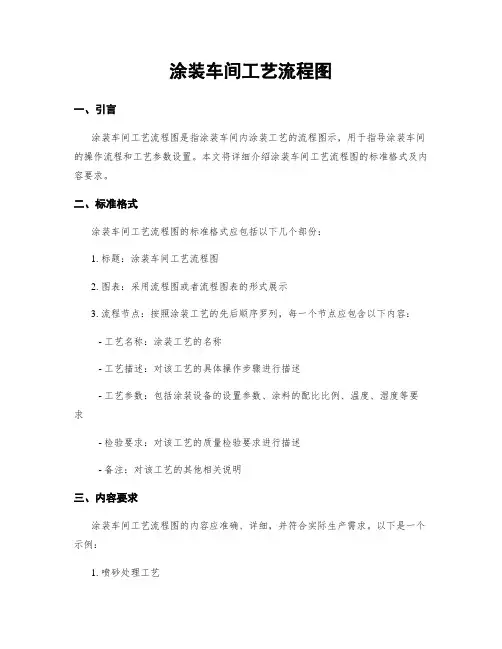

涂装车间工艺流程图一、引言涂装车间工艺流程图是指涂装车间内涂装工艺的流程图示，用于指导涂装车间的操作流程和工艺参数设置。

本文将详细介绍涂装车间工艺流程图的标准格式及内容要求。

二、标准格式涂装车间工艺流程图的标准格式应包括以下几个部份：1. 标题：涂装车间工艺流程图2. 图表：采用流程图或者流程图表的形式展示3. 流程节点：按照涂装工艺的先后顺序罗列，每一个节点应包含以下内容：- 工艺名称：涂装工艺的名称- 工艺描述：对该工艺的具体操作步骤进行描述- 工艺参数：包括涂装设备的设置参数、涂料的配比比例、温度、湿度等要求- 检验要求：对该工艺的质量检验要求进行描述- 备注：对该工艺的其他相关说明三、内容要求涂装车间工艺流程图的内容应准确、详细，并符合实际生产需求。

以下是一个示例：1. 喷砂处理工艺- 工艺名称：喷砂处理- 工艺描述：将待涂装的物体表面进行喷砂处理，以去除污垢和旧涂层，提高涂装附着力- 工艺参数：喷砂压力为5-7bar，喷砂距离为20-30cm，喷砂时间为3-5分钟- 检验要求：表面应平整、无明显瑕疵- 备注：喷砂后需进行清洗和除尘处理2. 底漆涂装工艺- 工艺名称：底漆涂装- 工艺描述：在喷砂处理后，进行底漆的涂装，以增加物体表面的平整度和附着力- 工艺参数：底漆喷涂压力为2-3bar，喷涂距离为20-30cm，喷涂时间为3-5分钟- 检验要求：底漆涂层应均匀、无流挂、无气泡- 备注：底漆涂装后需进行干燥处理，时间为24小时3. 面漆涂装工艺- 工艺名称：面漆涂装- 工艺描述：在底漆干燥后，进行面漆的涂装，以增加物体表面的光泽和保护性- 工艺参数：面漆喷涂压力为2-3bar，喷涂距离为20-30cm，喷涂时间为3-5分钟- 检验要求：面漆涂层应均匀、无流挂、无气泡、无划痕- 备注：面漆涂装后需进行干燥处理，时间为48小时4. 检验和包装工艺- 工艺名称：检验和包装- 工艺描述：对涂装完成的产品进行质量检验和包装，以确保产品符合要求并保护产品的完整性- 工艺参数：检验包括外观检查、尺寸测量、耐腐蚀性测试等- 检验要求：产品应符合相关标准，无明显瑕疵- 备注：产品包装应符合运输和储存要求，避免损坏和污染四、总结涂装车间工艺流程图是指导涂装车间操作流程和工艺参数设置的重要工具。

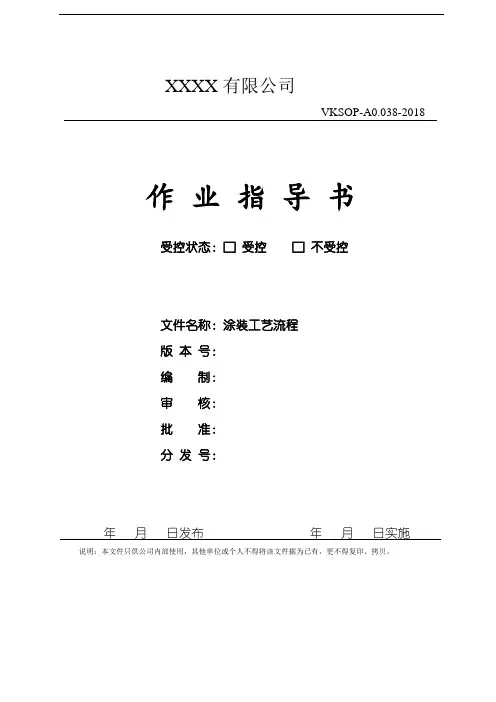

XXXX有限公司VKSOP-A0.038-2018作业指导书受控状态：□受控□不受控文件名称：涂装工艺流程版本号：编制：审核：批准：分发号：年月日发布年月日实施说明：本文件只供公司内部使用，其他单位或个人不得将该文件据为已有，更不得复印、拷贝。

涂装工艺流程涂装工艺流程涂装工艺流程一、设备进入涂装车间1 刮灰、打磨。

1．1 刮原子灰的工件表面先用300-400目水，用手磨机打掉焊疤磨平整，用钢丝球打掉铁锈以便原子灰与工件表面的附着力起良好结合。

1．2 将工件表面用天那水把油脂清洁干净。

1．3 原子灰调配，按原厂工艺规定100：2∽3kg。

根据冬天、夏天实际气候，可适当增减。

调配均匀后开始涂刮。

时间为3—6分钟，反则原子灰固化，报废。

（材料采用耐高温的原子灰）1．4 工艺要求用橡皮刀、钢皮刀等工具将焊缝凹凸缺陷刮平整，不得有明显的刮痕或边角残渣。

1．5 原子灰常规干燥时间25℃一小时，30分钟就可以打磨。

1．6 打磨，按涂层表面质量而定，用360目—400目水砂纸粘在气磨机上，原则上是去高留低，将原子灰部分反复水磨光滑。

（特殊情况可用240目砂纸。

）1．7 刮二道灰前检查前工序。

将缺陷较严重的部位用灰刀（记号笔）做上标记。

先将有记号的部位，用刮灰工具进行一次细致的刮涂（刮灰可连续涂刮法进行）1．8 二次打磨：用300-400目水磨砂纸反复细致地水磨至原子灰与车身玻璃钢结合平整光滑。

洗净磨灰（原子灰浆）并擦净，晾干或烘烤干。

二、喷中涂漆2．1 清洁，用吹尘枪吹去车身上的浮尘，水及纤维等，再用粘性抹布擦净车身的每一部位灰尘。

2．2 调配底漆，按照提供方厂家技术参数来定。

油漆粘度一般为25秒—30秒。

2．3 喷一道以重叠1/2中湿喷，要求漆膜厚度为10——15 um。

喷二道以重叠3/4全湿喷，漆膜厚度为15——20 um。

两道间隔5分钟，漆膜厚度：30—40 um 三、找缺陷、刮灰、打磨3．1 细找缺陷、，用记号笔做上记号，用细原子灰或红灰细致将漆膜表面上的针孔、砂痕等细小缺陷刮涂平整。

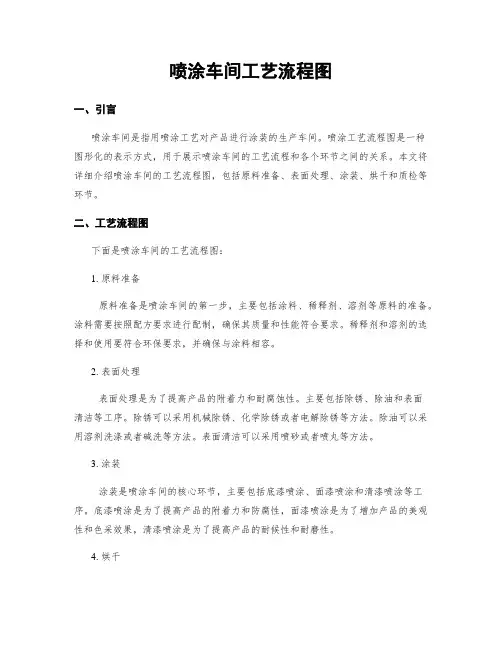

喷涂车间工艺流程图一、引言喷涂车间是指用喷涂工艺对产品进行涂装的生产车间。

喷涂工艺流程图是一种图形化的表示方式，用于展示喷涂车间的工艺流程和各个环节之间的关系。

本文将详细介绍喷涂车间的工艺流程图，包括原料准备、表面处理、涂装、烘干和质检等环节。

二、工艺流程图下面是喷涂车间的工艺流程图：1. 原料准备原料准备是喷涂车间的第一步，主要包括涂料、稀释剂、溶剂等原料的准备。

涂料需要按照配方要求进行配制，确保其质量和性能符合要求。

稀释剂和溶剂的选择和使用要符合环保要求，并确保与涂料相容。

2. 表面处理表面处理是为了提高产品的附着力和耐腐蚀性。

主要包括除锈、除油和表面清洁等工序。

除锈可以采用机械除锈、化学除锈或者电解除锈等方法。

除油可以采用溶剂洗涤或者碱洗等方法。

表面清洁可以采用喷砂或者喷丸等方法。

3. 涂装涂装是喷涂车间的核心环节，主要包括底漆喷涂、面漆喷涂和清漆喷涂等工序。

底漆喷涂是为了提高产品的附着力和防腐性，面漆喷涂是为了增加产品的美观性和色采效果，清漆喷涂是为了提高产品的耐候性和耐磨性。

4. 烘干烘干是为了使涂层快速干燥和固化，以便进行下一步的工序。

烘干可以采用自然烘干、热风烘干或者紫外线烘干等方法。

烘干的时间和温度需要根据涂料的类型和厚度进行调节，确保涂层的质量和性能。

5. 质检质检是对涂装产品进行检测和评估，以确保其质量和性能符合要求。

质检包括外观检查、厚度测量、附着力测试和耐腐蚀测试等项目。

质检结果将作为产品出厂前的最后一道关卡，确保产品的合格率和客户满意度。

三、数据分析根据喷涂车间的工艺流程图，我们可以进行一些数据分析，以评估生产效率和质量控制的情况。

1. 喷涂车间的生产能力：根据涂装设备的规格和工作时间，可以计算出喷涂车间的生产能力。

例如，每小时可以喷涂的产品数量和每天的工作时间，从而估算出车间的日产量和月产量。

2. 涂料的使用量：根据涂料的配方和每次喷涂的涂料用量，可以计算出每一个产品的涂料使用量和车间的总涂料消耗量。

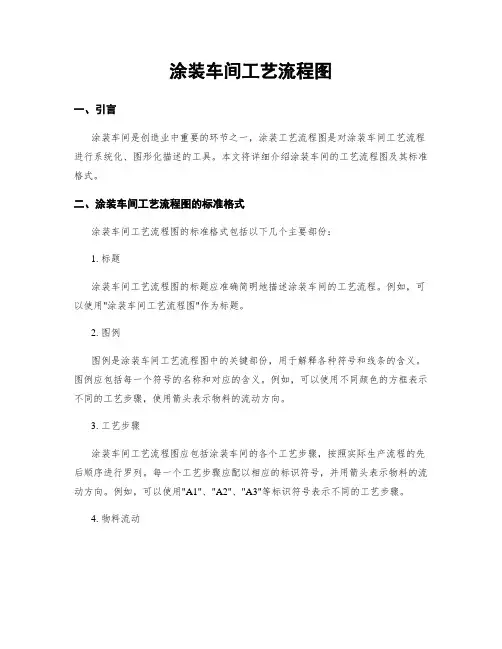

涂装车间工艺流程图一、引言涂装车间是创造业中重要的环节之一，涂装工艺流程图是对涂装车间工艺流程进行系统化、图形化描述的工具。

本文将详细介绍涂装车间的工艺流程图及其标准格式。

二、涂装车间工艺流程图的标准格式涂装车间工艺流程图的标准格式包括以下几个主要部份：1. 标题涂装车间工艺流程图的标题应准确简明地描述涂装车间的工艺流程。

例如，可以使用"涂装车间工艺流程图"作为标题。

2. 图例图例是涂装车间工艺流程图中的关键部份，用于解释各种符号和线条的含义。

图例应包括每一个符号的名称和对应的含义。

例如，可以使用不同颜色的方框表示不同的工艺步骤，使用箭头表示物料的流动方向。

3. 工艺步骤涂装车间工艺流程图应包括涂装车间的各个工艺步骤，按照实际生产流程的先后顺序进行罗列。

每一个工艺步骤应配以相应的标识符号，并用箭头表示物料的流动方向。

例如，可以使用"A1"、"A2"、"A3"等标识符号表示不同的工艺步骤。

4. 物料流动涂装车间工艺流程图应准确描述物料在涂装车间中的流动路径。

物料的流动路径应用箭头表示，并配以相应的标识符号。

例如，可以使用"A1 → A2"表示物料从工艺步骤A1流向工艺步骤A2。

5. 工艺参数涂装车间工艺流程图还应包括各个工艺步骤的相关工艺参数。

例如，可以在每一个工艺步骤的旁边标注相应的工艺参数，如温度、压力、涂装时间等。

6. 控制点涂装车间工艺流程图应标注各个工艺步骤的控制点。

控制点是指在涂装车间工艺流程中对工艺参数进行监控和调整的关键位置。

例如，可以使用"C1"、"C2"、"C3"等标识符号表示不同的控制点。

7. 检测点涂装车间工艺流程图应标注各个工艺步骤的检测点。

检测点是指在涂装车间工艺流程中对产品质量进行检测和验证的关键位置。

例如，可以使用"D1"、"D2"、"D3"等标识符号表示不同的检测点。

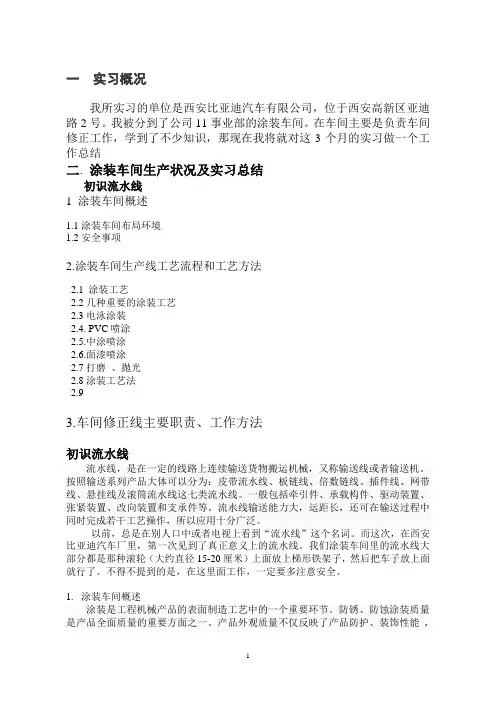

一实习概况我所实习的单位是西安比亚迪汽车有限公司，位于西安高新区亚迪路2号。

我被分到了公司11事业部的涂装车间。

在车间主要是负责车间修正工作，学到了不少知识，那现在我将就对这3个月的实习做一个工作总结二. 涂装车间生产状况及实习总结初识流水线1 涂装车间概述1.1涂装车间布局环境1.2安全事项2.涂装车间生产线工艺流程和工艺方法2.1 涂装工艺2.2几种重要的涂装工艺2.3电泳涂装2.4. PVC喷涂2.5.中涂喷涂2.6.面漆喷涂2.7打磨、抛光2.8涂装工艺法2.93.车间修正线主要职责、工作方法初识流水线流水线，是在一定的线路上连续输送货物搬运机械，又称输送线或者输送机。

按照输送系列产品大体可以分为：皮带流水线、板链线、倍数链线、插件线、网带线、悬挂线及滚筒流水线这七类流水线。

一般包括牵引件、承载构件、驱动装置、张紧装置、改向装置和支承件等。

流水线输送能力大，运距长，还可在输送过程中同时完成若干工艺操作，所以应用十分广泛。

以前，总是在别人口中或者电视上看到“流水线”这个名词。

而这次，在西安比亚迪汽车厂里，第一次见到了真正意义上的流水线。

我们涂装车间里的流水线大部分都是那种滚轮（大约直径15-20厘米）上面放上梯形铁架子，然后把车子放上面就行了。

不得不提到的是，在这里面工作，一定要多注意安全。

1.涂装车间概述涂装是工程机械产品的表面制造工艺中的一个重要环节。

防锈、防蚀涂装质量是产品全面质量的重要方面之一。

产品外观质量不仅反映了产品防护、装饰性能 ,而且也是构成产品价值的重要因素。

而真正意义上汽车企业的涂装车间，包含了诸多工艺，比如前处理、电泳及水洗、密封线、中涂喷涂、面漆喷涂等等。

1.1涂装车间布局环境进入涂装车间内部，就是成片连成的流水线和一台台的大型机器设备，但是却发现不像一般小型机械厂那样杂乱不堪，而是非常的整齐，那绿色安全通道也会给人一种惬意的感觉。

汽车制造主要以金属为主，但金属材料普遍存在腐蚀问题，这种腐蚀在汽车上轻则影响您爱车的花容月貌，重则就成为重大的安全隐患，所以汽车油漆涂层的质量评价指标就分为两大类：一类是性能指标，这类指标和油漆层的防腐蚀性能密切相关，如附着力、硬度、耐酸碱性等；另一类指标就是装饰性指标，也就是指是否好看，如色差、光亮度、鲜艳度等。

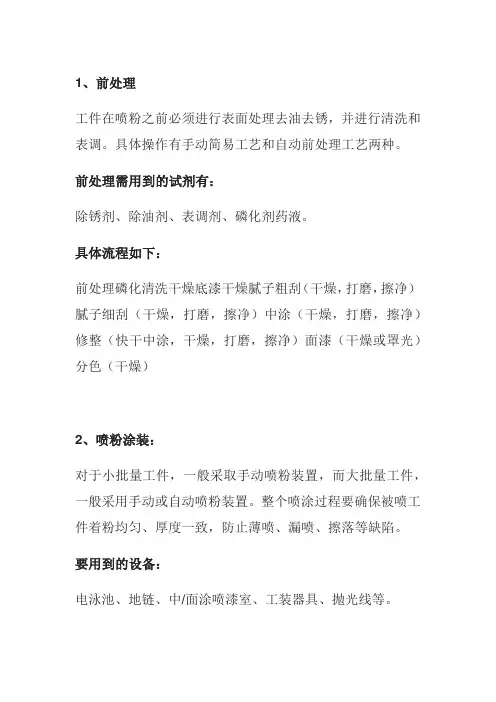

1、前处理
工件在喷粉之前必须进行表面处理去油去锈，并进行清洗和表调。

具体操作有手动简易工艺和自动前处理工艺两种。

前处理需用到的试剂有：
除锈剂、除油剂、表调剂、磷化剂药液。

具体流程如下：
前处理磷化清洗干燥底漆干燥腻子粗刮（干燥，打磨，擦净）腻子细刮（干燥，打磨，擦净）中涂（干燥，打磨，擦净）修整（快干中涂，干燥，打磨，擦净）面漆（干燥或罩光）分色（干燥）
2、喷粉涂装：
对于小批量工件，一般采取手动喷粉装置，而大批量工件，一般采用手动或自动喷粉装置。

整个喷涂过程要确保被喷工件着粉均匀、厚度一致，防止薄喷、漏喷、擦落等缺陷。

要用到的设备：
电泳池、地链、中/面涂喷漆室、工装器具、抛光线等。

具体流程如下：
验车获取颜色确定损伤程度做好施工前防护打磨清洁除油涂原子灰烘烤工序磨灰遮蔽工序喷涂中途底漆升温烘烤打磨中途底漆清洁底漆除油工序喷涂底色漆工序喷涂光油。

3、加热固化：
如果是小批量单件生产，进固化炉前注意防止碰落粉末，如有擦粉现象，应及时补喷粉末。

烘烤时严格工艺及温度、时间控制，注意防止色差，过烘或时间过短造成固化不足。

加热固化要用到的设备：
高温固化炉。

具体流程如下：
升温工序抛光清洁检查调整交付。

涂装车间工艺流程涂装车间工艺流程是指汽车生产过程中涂装工序的具体操作步骤和流程安排。

下面将从车身准备、涂装前处理、涂装、烘干和后处理五个方面介绍涂装车间的工艺流程。

首先是车身准备。

在涂装车间车身到达后，首先需要检查车身是否存在损坏或者擦伤等问题，如果有需要进行修复。

然后对车身进行清洁，除去表面的污垢和油脂等物质。

接下来是车身的打磨工序，包括粗磨、中磨和细磨等，以获得光滑的表面。

接下来是涂装前处理。

首先进行上底漆工序，将底漆喷涂在车身上，以保护车身并增加附着力。

然后进行上中涂工序，使用上中涂机将颜料均匀地喷涂在车身表面，使车身具有良好的色彩。

然后是涂装工序。

在涂装车间中，使用喷漆机将油漆均匀地喷涂在车身表面。

首先进行底漆喷涂，然后是面漆喷涂，以获得美观的外观。

在喷涂过程中需要精确控制油漆的厚度和喷涂的速度，以确保涂层质量。

接下来是烘干工序。

喷涂完后，车身需要进入烘干室进行烘干，以加快油漆的干燥速度。

烘干室内采用专用的烘干设备，通过控制温度和通风等参数，使油漆快速干燥，并确保涂层的质量。

最后是后处理工序。

在完成涂装工序后，需要对车身进行质量检查，并进行喷漆后拆装、镶贴和整形等工作。

同时，还需要对车身进行上光、打磨等处理，使涂层更加光滑、均匀，以获得理想的涂装效果。

总结一下，涂装车间工艺流程是一个严密的流程，包括车身准备、涂装前处理、涂装、烘干和后处理等环节。

在每个环节中，都需要严格控制工艺参数和质量要求，以确保最终涂装效果的质量和稳定性。

同时还需要对设备进行维护和保养，以提高工作效率和生产质量。

这样的工艺流程能够使涂装车间的生产工作更加规范、高效。

涂装车间工艺流程图一、引言涂装车间工艺流程图是描述涂装车间生产过程中涉及的各个工艺环节和流程的图示。

通过绘制工艺流程图，可以清晰地展示涂装车间的生产流程，匡助工作人员理解工艺流程，提高工作效率和产品质量。

本文将详细介绍涂装车间工艺流程图的标准格式和内容要求。

二、标准格式涂装车间工艺流程图的标准格式包括以下几个部份：1. 标题：位于图的上方中央位置，用粗体字显示，清晰明确地描述涂装车间的工艺流程。

2. 图例：位于图的右上角，用于解释图中使用的符号和颜色，使读者能够理解图中的各个元素的含义。

3. 流程框：用矩形表示，每一个流程框内写明相应的工艺步骤或者操作，按照流程的先后顺序罗列。

每一个流程框的上方写明流程编号，用于标识流程的顺序。

4. 连接线：用箭头表示流程的先后顺序和流向，箭头指向下一个流程框。

连接线应清晰、直观地展示工艺的流程。

5. 决策框：用菱形表示，用于标识需要做出决策的环节。

决策框内写明相应的决策条件和结果。

6. 输入/输出框：用椭圆形表示，用于标识每一个流程框的输入和输出。

输入框内写明所需的原材料或者信息，输出框内写明每一个工艺步骤的产出物或者结果。

7. 注释框：用于补充说明或者注解，位于图的适当位置，以便读者更好地理解工艺流程。

三、内容要求涂装车间工艺流程图的内容要求包括以下几个方面：1. 工艺步骤：清晰地描述涂装车间的工艺流程，包括原材料准备、涂装操作、干燥处理等各个环节。

每一个工艺步骤应按照先后顺序罗列，并标明编号。

2. 输入和输出：明确标识每一个工艺步骤的输入和输出。

输入包括原材料、涂料、工具等，输出包括成品、废料、产出物等。

3. 决策条件：标识需要做出决策的环节，并明确写明决策条件和结果。

例如，是否进行底漆处理、是否进行二次涂装等。

4. 时间和顺序：标明每一个工艺步骤的所需时间和先后顺序。

可以使用时间轴或者箭头表示工艺的流向和时间顺序。

5. 质量控制：标明每一个工艺步骤的质量控制点，包括检测、测试和调整等环节。

产品名称
力帆轿车共 1 页第 1 页(焊接) 上挂电泳 下挂
热水洗 预脱脂 脱脂 水洗 表调 磷化 水洗 纯水洗 电泳 超滤洗1 超滤洗2 纯水洗 电泳烘干
修钣金上挂 下挂
上遮蔽 挤轮罩胶 喷PVC 下遮蔽
中涂烘干挥发流平 自动机 手喷漆2 手喷漆1 吹风 擦净 擦拭胶修整
中 涂 打 磨面漆烘干挥发流平 自动机 手喷漆2 手喷漆1
抛光
点补1 点补2 点补3 点补4大 返 修
上挂到总装 胶烘干
中 涂 喷 漆
罩 光 漆 喷 涂
审核:批准:产品型号
LF7160
LF7160-3378-06
涂装车间工艺流程图重庆力帆乘用车有限公司
编制:
喷车底抗石击涂料
打空腔蜡
涂黑漆
面 漆 喷 涂
漆膜质量终检
前处理
打 胶
自动机2 自动机1 手喷漆2 手喷漆1 吹风 擦净 擦拭
内部胶 上阻尼板 四门两盖胶 顶沟尾灯胶电泳打磨上堵头。

涂装车间工艺流程涂装车间是汽车制造过程中非常重要的一个环节，它直接影响到汽车的外观质量和保护性能。

涂装车间的工艺流程经过精心设计和严格执行，以确保汽车的涂装质量达到标准要求。

下面将介绍涂装车间的工艺流程。

1. 表面处理。

在涂装之前，需要对汽车的表面进行处理，以确保涂装后的效果和附着力。

表面处理包括除油、除锈、打磨和清洁等工艺步骤。

首先是除油，通过化学方法或机械方法去除汽车表面的油污，以保证涂装底漆的附着力。

接下来是除锈，对有锈迹的部位进行处理，防止锈迹对涂装质量的影响。

然后是打磨，通过打磨工艺去除汽车表面的凹凸不平，使表面更加平整。

最后是清洁，用清洁剂清洗表面，确保表面干净无尘。

2. 底漆涂装。

底漆是涂装车间的第一道涂装工艺，它具有防腐蚀、填充和增强附着力的作用。

在底漆涂装过程中，首先需要进行底漆的搅拌和稀释，以确保底漆的均匀性和流动性。

然后是底漆的喷涂，通过专业的喷涂设备将底漆均匀地涂抹在汽车表面，形成一层均匀的底漆膜。

底漆涂装后需要进行烘干，以确保底漆的固化和附着力。

3. 面漆涂装。

面漆是汽车外观的最终涂装工艺，它决定了汽车的颜色和光泽。

面漆涂装包括面漆的搅拌和稀释、面漆的喷涂和面漆的固化。

首先是面漆的搅拌和稀释，通过专业的搅拌设备将面漆充分搅拌和稀释，以确保面漆的颜色和流动性。

然后是面漆的喷涂，通过喷涂设备将面漆均匀地涂抹在汽车表面，形成一层均匀的面漆膜。

最后是面漆的固化，通过烘干和自然晾干等方式使面漆固化成膜，形成汽车的最终外观。

4. 涂装质检。

涂装车间的最后一个工艺环节是涂装质检，通过对涂装汽车进行外观检查和性能检测，确保涂装质量达到标准要求。

外观检查包括颜色、光泽、平整度和涂装缺陷等方面的检查，性能检测包括附着力、耐腐蚀性和耐候性等方面的检测。

只有通过质检合格的汽车才能进入下一个生产环节，确保汽车的涂装质量达到标准要求。

以上就是涂装车间的工艺流程，经过精心设计和严格执行，涂装车间能够确保汽车的涂装质量达到标准要求，为汽车制造提供了重要保障。

涂装车间工艺流程图一、概述涂装车间工艺流程图是用于描述涂装车间内涂装产品的制作过程的一种图表。

通过该流程图，可以清晰地了解涂装车间的工艺流程，包括涂装前的准备工作、涂装过程中的各项操作以及涂装后的处理工作等。

本文将详细介绍涂装车间工艺流程图的标准格式，以及每一个环节的具体内容。

二、标准格式涂装车间工艺流程图通常采用流程图的形式进行展示，其中包括以下几个主要元素：1. 流程图标题：位于流程图的顶部，用于简要描述涂装车间的工艺流程。

2. 涂装车间工艺流程图主体：位于流程图的中间部份，包括涂装前的准备工作、涂装过程中的各项操作以及涂装后的处理工作等。

3. 流程图符号：用于表示不同的操作步骤、流程连接和决策等。

常见的符号包括圆圈、箭头、矩形等，每一个符号都有特定的含义。

4. 操作步骤：用于描述涂装车间中的具体操作步骤，包括涂装前的准备工作、涂装过程中的各项操作以及涂装后的处理工作等。

每一个步骤都应该清晰明确，包括操作名称、操作内容、操作顺序等。

5. 流程连接：用于连接不同的操作步骤，表示操作之间的逻辑关系。

常见的流程连接方式包括直线连接、箭头连接、虚线连接等。

6. 决策点：用于表示在涂装车间工艺流程中的决策点，通常使用菱形符号表示。

决策点通常包括两个或者多个选择，根据不同的条件选择不同的操作路径。

三、具体内容以下是涂装车间工艺流程图的具体内容，包括涂装前的准备工作、涂装过程中的各项操作以及涂装后的处理工作等。

1. 涂装前准备工作1.1. 检查涂装设备：检查涂装设备的工作状态，确保设备正常运行。

1.2. 准备涂装材料：准备所需的涂装材料，包括底漆、面漆、稀释剂等。

1.3. 准备涂装工具：准备所需的涂装工具，包括喷枪、喷漆罐、刷子等。

1.4. 准备涂装产品：准备待涂装的产品，确保产品表面清洁无尘。

2. 涂装过程2.1. 底漆涂装：将底漆均匀地涂布在产品表面，确保底漆与产品表面粘附坚固。

2.2. 干燥处理：将涂装的产品放置在干燥室中进行干燥处理，确保底漆彻底干燥。

涂装车间工艺流程
一、车身预处理
1、车身剥离检查：确保车身表面清理干净，去除烤漆膜及外来物，
检查车身总体表面情况。

2、车身检查：检查车身有无损伤、冒痕、凹凸、折痕、接缝、腐蚀
及金属粘着等情况，并确定处理方式。

3、车身抛光：采用机械抛光，达到质量要求，并及时补抛损伤处。

4、车身烘干：清洁处理的车身，采用热风烘干，达到烘干质量要求，并保护处理部分不被外界污染。

5、车身腐蚀防护：根据主体的处理要求，采用涂料、喷漆，实施防
腐处理，为后续工序提供质量保证。

二、涂装
1、涂料配制：根据质量标准，配制涂料，保证涂料的质量，试验室
分析后放置于涂料库以备使用。

2、底漆涂装：清洁底漆库，将配好的底漆放置入枪，加上填充剂和
减泡剂，将车身纵横向穿梭，检查喷涂效果。

3、面漆涂装：将配成的面漆放入枪，将车身从正面穿梭喷涂，涂装
效果达到规定要求，检查喷涂效果。

4、固化：涂装完成后，将车身送经过高温固化箱，使涂料完全固化，固化温度维持等，避免变形出现。

三、质量控制。

油漆车间操作规程引言概述：油漆车间是工业生产中常见的一个环节，它对产品的表面处理和涂装起着重要的作用。

为了确保操作的安全性和质量的稳定性，制定一套科学合理的操作规程是必不可少的。

本文将详细介绍油漆车间操作规程的五个部分，包括准备工作、涂装操作、清洁保养、安全防护和环境保护。

一、准备工作：1.1 清理工作区域：在进行涂装操作之前，必须确保工作区域的整洁和干净。

清理工作区域包括清除杂物、垃圾和灰尘等，以确保涂装过程中不会受到污染。

1.2 准备涂装材料：根据产品的要求，准备好所需的涂料、稀释剂、溶剂等涂装材料。

确保涂料的质量符合标准，并按照规定的比例进行配制。

1.3 准备涂装设备：检查涂装设备的工作状态，包括喷枪、压缩空气系统、过滤设备等。

确保设备的正常运行，并进行必要的维护和保养。

二、涂装操作：2.1 表面处理：在进行涂装之前，必须对产品的表面进行处理，以确保涂层的附着力和平整度。

表面处理包括去除油污、锈蚀、氧化物等，并进行必要的砂光和打磨。

2.2 涂装方法：根据产品的要求和涂料的性质，选择合适的涂装方法。

常见的涂装方法包括喷涂、刷涂、浸涂等。

在进行涂装操作时，要注意涂料的均匀性和厚度的控制。

2.3 干燥和固化：在涂装完成后，必须进行适当的干燥和固化。

根据涂料的类型和厚度，选择合适的干燥时间和温度。

确保涂层的质量和性能达到要求。

三、清洁保养：3.1 清洁涂装设备：在涂装操作完成后，及时清洁涂装设备，包括喷枪、喷嘴、过滤器等。

使用适当的溶剂和清洁剂，彻底清除残留的涂料和杂质，以保证设备的正常运行和涂装质量的稳定性。

3.2 清洁工作区域：在涂装操作完成后，清理工作区域，包括清除废料、涂料容器和工具等。

保持工作区域的整洁和干净，为下一次涂装操作做好准备。

3.3 保养设备：定期对涂装设备进行保养和维护，包括更换损坏的部件、润滑设备的运动部位等。

确保设备的正常运行和使用寿命的延长。

四、安全防护：4.1 个人防护：进行涂装操作时，必须佩戴个人防护装备，包括防护眼镜、防护口罩、防护手套等。

涂装车间主要工艺流程
《涂装车间主要工艺流程》
涂装车间是汽车制造过程中非常重要的一环，它不仅直接影响汽车外观的质量，也关系到汽车的防腐性能和耐久性。

涂装车间的主要工艺流程一般包括以下几个步骤：
1. 表面处理：在进行涂装之前，需要对汽车的表面进行处理，以确保涂层能够均匀附着在汽车表面上。

这个过程通常包括除油、除锈、喷砂和打磨等步骤。

2. 底漆喷涂：底漆是涂装车间中的第一层涂料，它能够保护车身不受损坏并提高后续涂层的附着力。

底漆喷涂时需要非常注意喷涂的厚度和均匀度，以保证涂层的质量。

3. 主漆喷涂：主漆是决定汽车颜色和光泽的关键涂料，它会直接影响汽车的外观质量。

主漆喷涂过程需要注意喷涂的厚度和均匀度，以及喷涂的环境温度和湿度，以确保涂层的质量。

4. 清漆喷涂：清漆是用来保护主漆和提高汽车光泽度的涂料，它可以增加汽车的耐腐蚀性能和耐候性能。

清漆喷涂时同样需要注意涂层的厚度和均匀度，以及喷涂的环境条件。

5. 干燥和固化：涂装完成后，汽车需要在干燥室中进行干燥和固化，以确保涂层能够达到设计要求的性能。

根据不同的涂料，干燥和固化需要的时间和温度会有所不同。

以上就是涂装车间的主要工艺流程，每一个步骤都需要非常严格的操作和控制，以确保最终涂装质量符合要求。

只有通过精细的工艺流程和严格的质量控制，才能生产出高质量的涂装汽车产品。

喷漆车间喷漆工艺流程喷漆车间是汽车制造工厂中非常重要的一个环节，它涉及到汽车外观的涂装工艺。

喷漆工艺流程是指在汽车制造过程中，对汽车车身进行涂装的一系列步骤和工艺。

1. 车身准备在喷漆工艺流程开始之前，首先需要对车身进行准备工作。

这包括清洁车身，去除车身表面的油污、灰尘和其他杂质，以确保喷漆的质量。

同时，还需要检查车身表面是否存在凹陷、划痕或其他损坏，如果有的话需要进行修复。

2. 底漆涂装底漆是喷漆工艺中的第一层涂料，它具有填充和保护作用。

在底漆涂装之前，需要对车身进行打磨，以确保底漆能够附着在车身表面。

然后，使用专业的喷枪将底漆均匀地喷涂在车身表面，形成一层均匀的底漆膜。

3. 中涂涂装中涂是喷漆工艺中的第二层涂料，它是为了增加车身的色彩和光泽度。

在中涂涂装之前，需要对底漆进行打磨，以获得光滑的表面。

然后，使用喷枪将中涂均匀地喷涂在车身表面，形成一层均匀的中涂膜。

4. 面漆涂装面漆是喷漆工艺中的最后一层涂料，它是为了增加车身的光泽度和保护作用。

在面漆涂装之前，需要对中涂进行打磨，以获得光滑的表面。

然后，使用喷枪将面漆均匀地喷涂在车身表面，形成一层均匀的面漆膜。

5. 干燥和固化在喷漆工艺流程中，干燥和固化是非常重要的步骤。

在完成喷漆后，需要将车身放置在特定的干燥室中，以确保涂料能够完全干燥和固化。

干燥和固化的时间取决于涂料的种类和厚度，通常需要几个小时甚至几天的时间。

6. 抛光和修饰在车身喷漆完成后，还需要进行抛光和修饰工作，以提高车身的光泽度和外观质量。

这包括使用专业的抛光机对车身进行抛光，去除表面的细微划痕和瑕疵。

同时，还可以进行车身的装饰，如贴膜、喷绘等，以增加车身的个性化和美观度。

总结：喷漆车间的喷漆工艺流程包括车身准备、底漆涂装、中涂涂装、面漆涂装、干燥和固化以及抛光和修饰。

每个步骤都非常重要，需要严格控制涂料的质量和施工的技术要求，以确保最终的喷漆效果符合要求。

喷漆车间在汽车制造中起到了关键的作用，它不仅能够保护车身，还能够提升汽车的外观质量和市场竞争力。

涂装车间工艺流程图引言概述：涂装车间工艺流程图是指在汽车生产过程中，涂装车间的工艺流程图，通过图表形式展示了涂装车间各个工序的先后顺序和流程，帮助生产人员了解整个涂装过程，提高生产效率和质量。

一、前处理工序1.1 表面清洁：在涂装前，需要对汽车表面进行清洁处理，以去除油污、灰尘等杂质。

1.2 防锈处理：对汽车表面进行防锈处理，以保护车身不受腐蚀。

1.3 喷涂底漆：喷涂底漆是为了增加漆膜的附着力和保护性，为后续的涂装工序做准备。

二、涂装工序2.1 静电喷涂底漆：采用静电喷涂技术，使底漆均匀附着在汽车表面。

2.2 烘干：将喷涂好的底漆进行烘干，使其快速固化。

2.3 手工打磨：对底漆进行手工打磨，使表面平整光滑。

三、涂装工序3.1 喷涂面漆：采用喷涂技术，将面漆均匀涂抹在汽车表面。

3.2 烘干：将喷涂好的面漆进行烘干，使其快速固化。

3.3 抛光：对面漆进行抛光处理，使其具有良好的光泽度。

四、涂装工序4.1 涂装质检：对涂装后的汽车进行质量检测，确保涂装质量符合标准。

4.2 补漆修饰：对涂装不良的部分进行补漆修饰，保证整体外观美观。

4.3 喷涂透明漆：喷涂透明漆是为了增加漆膜的光泽度和保护性。

五、涂装工序5.1 烘干：将喷涂好的透明漆进行烘干，使其快速固化。

5.2 抛光：对透明漆进行抛光处理，使整个漆膜更加光滑。

5.3 涂装完成：完成整个涂装工序，汽车外观光亮、均匀。

结论：涂装车间工艺流程图是汽车生产中不可或缺的一部分，通过清晰的工艺流程图，生产人员可以更好地掌握涂装工序的先后顺序和流程，提高生产效率和质量，确保汽车外观的美观和保护性。
