下载文档原格式
皮带接头重新粘接施工措施1. 介绍皮带输送机是一种广泛应用于矿山、港口、建材及冶金等行业的连续运输设备，它的传动方式是通过驱动辊带动带动侧板和运输带的运动，将物料输送到指定位置。
在使用过程中，由于各种因素，如物料的摩擦力、张力的大小、设备本身的使用年限等等，皮带接头容易发生脱开和损坏的情况。
为了保证输送机的正常运行，需要对接头进行检查和维修。
本文将介绍皮带接头重新粘接施工措施。
2. 检查与准备在进行重新粘接之前，必须先对皮带接头进行检查，以确定需要进行粘接修复的部位。
具体步骤如下：1.对皮带接头进行全面检查，查看有没有裂纹、磨损或断裂等问题；2.确定需要粘接修复的部位，测量皮带接头长度和宽度，从而确定需要施工的带宽和粘接长度；3.选择粘接胶水，应根据带宽、粘接长度、带材的原材料和工作环境等参数，选用适当的粘接胶水。
3. 清洗与处理接下来的步骤是对检查发现的皮带接头进行清洗和处理。
具体步骤如下：1.用破碎机或钻头将接头部位的胶层破坏掉，以方便下面的清洗；2.用清水和洗洁精将接头部位进行清洗并擦干，确保表面没有油脂和尘土，否则会影响胶水的附着力；3.在接头部位喷上一层专用清洗剂，并按照说明书指导，使用专用清洗刷进行轻度研磨，使表面光滑，便于有效附着胶水。
4. 粘接胶水施工接头部位清洗处理完毕后，即可开始进行粘接胶水施工，具体步骤如下：1.将粘接胶水按照说明书上的比例进行混合，使胶水均匀地混合；2.将混合好的胶水涂刷在接头部位，并按照要求将接头两端对接；同时应确保粘接部位宽度均匀，粘接厚度均匀；3.使用压力辊将接头两端进行紧压，以决定粘接面之间的胶层薄厚，胶层厚度不得低于1.5mm；4.在胶水充分固化之前，轻微调整接头角度，使之呈正整形，也可待固化后进行该项操作。
5. 固化与恢复在进行粘接胶水施工后，需要进行固化和恢复，具体步骤如下：1.将接头固化时间按照胶水说明书上的时间进行等待，以确保胶水充分固化；2.在固化时间到达后，可以使用恢复机或手动操作将接头部位进行挤压和调整，使其恢复正常状态；3.将复合好的皮带接头进行拉力测试，以确保粘接胶水的质量达标，并在使用过程中不会出现问题。
输送皮带粘接方法全文共四篇示例，供读者参考第一篇示例：输送皮带是工业生产中常见的一种输送设备，其使用范围广泛，但皮带在长时间使用过程中由于磨损或其他原因会出现断裂、开裂等现象，这时就需要进行粘接修复。
输送皮带的粘接方法有多种，下面将介绍几种常见的粘接方法及其操作步骤。
一、冷接口粘接冷接口粘接是一种常用的输送皮带修复方法，其步骤如下：1. 准备工作：准备粘接材料，如冷接口胶、辊筒、刮刀等。
2. 切割输送皮带：将输送皮带切割成需要粘接的长度，并确保切口平整。
3. 清洁表面：用刮刀等工具将被粘接的输送皮带表面清洁干净，确保无灰尘、油脂等杂质。
4. 涂胶粘接：将冷接口胶涂抹均匀在被粘接的输送皮带表面上，注意不要涂得过厚或过薄。
5. 接合压实：将被粘接的输送皮带两端对折后，用辊筒或其他工具将其压平并压实，确保粘接牢固。
6. 固化干燥：等待冷接口胶固化干燥，时间根据具体的胶水种类和环境条件而定。
7. 检验质量：粘接完成后，检查粘接处是否平整，是否有脱胶现象，确保质量合格。
5. 加热粘接：将被粘接的输送皮带两端对合后，送入热合机中，根据设备规定的时间和温度进行加热粘接。
6. 冷却固化：待加热粘接完成后，将输送皮带取出并放置冷却，等待热熔胶固化。
以上是关于输送皮带粘接方法的介绍，不同的修复方法适用于不同的情况，选择合适的粘接方法可以确保输送皮带的使用寿命和输送效率。
在进行粘接过程中，需要注意安全防护措施，避免发生意外事故。
希望以上内容能对您有所帮助。
第二篇示例：输送皮带粘接方法是指将输送皮带的两端连接在一起，使其成为一个完整的环形皮带，从而用于输送物料或驱动机械设备的过程。
正确的粘接方法可以保证输送皮带连接牢固，不易脱落，延长使用寿命，提高工作效率。
下面将介绍几种常用的输送皮带粘接方法。
第一种方法是机械连接。
这种连接方法是通过金属夹具或钢钉将输送皮带两端连接在一起。
首先需将输送皮带两端修剪成一致的形状，然后将机械连接部件安装在输送皮带两端上，利用螺钉或压板将皮带夹紧，最后将连接部件焊接或用螺丝紧固。
输送皮带粘接方法
输送皮带粘接方法主要有以下几种：
1、冷硫化粘接：先找到皮带撕裂划伤的破损部位，以破损部位为中心画出标记线。
然后使用大功率低转速角磨机配钨钢打磨碟，对破损部位进行打磨。
接着对打磨后的表面使用工业清洗剂进行清洁处理，并晾干。
然后将冷硫化粘接剂和硬化剂按比例倒入容器中，搅拌均匀。
再将搅拌均匀的混合液涂刷在整个破损表面，并晾至不粘手指背为止。
选用比破损部位宽2～3cm的修补条，将混合液涂刷在修补条的蓝色半硫化层粘接面上，并晾至略有粘手的感觉为止。
最后，粘贴修补条并使用压实滚轮进行压实，再在修补条和皮带连接部位涂刷一遍混合液。
2、机械接驳：相当于输送带自身强度的28%～45%，接头效率低，易损坏，对输送带产品的使用寿命有一定影响。
3、热硫化接驳：是理想的接头方法，既能够保证接头效率高，又具有足够的稳定性，接头的寿命长且容易掌握。
煤矿输送机皮带接头冷粘法工艺探讨摘要:皮带冷粘法接头是以胶粘剂为原料,将输送带两端连接在一起的方法。
由于它具有接头强度较高,运行无噪音、无振动、操作简单、接头时间短的优点,所以现在煤矿在织物芯皮带接头工艺上,广泛采用冷粘法,来代替机械连接法。
结合本人多年来冷粘皮带接头的施工经验,下面主要讲解一下皮带接头冷粘法工艺和步骤。
关键词:皮带冷粘法接头粘接1 准备工作在皮带粘接前,要做好充分的准备工作。
把所需的工机具(刀子、钢板尺、丁字尺、划规、胡桃钳、木锤、毛刷、电动钢丝砂轮机、120#汽油、耐油胶皮手套、鞋钉等)、材料运至粘接现场,与运行人员联系好,开好工作票,做好相应的安全措施。
同时必须注意施工环境,温度和空气湿度要适宜,如需要为防止雨露灰尘等影响,应设置简易帐篷。
事先安置好平台,将皮带固定,留出接头部分,注意皮带的正反面,并将皮带的接头部位擦拭干净。
2 接头长度的确定平接头连接法:L=(Z-1)×b+50斜接头连接法:L=(Z-1)×b+50+B×tg30°其中:Z-输送带帆布层数b-搭接长度B-输送带宽度50-覆盖胶搭接长度不同层数带芯输送机搭接长度要求如下(单位:mm)3 确定输送带中心线准确地划出待接皮带两端接头宽度中心线,以便对齐接正。
在皮带端部沿带长方向,每隔500cm找一个带宽的中心点,并以中心点为基准划一条中心线,用划规确定十字线,用丁字尺在带沿部位划出一条端线。
沿端线用刀子割除多余部分。
用同样的方法在带子另一侧重复也划出端线,并割除多余部分。
检查端线是否与带子长度方向垂直,从两侧各量2m并以端线为一边,带长方向的带边缘为两边(长2m),作一四边形,测量两对角线长度,若长度相等,则端线与带长方向垂直,若对角线长不相等,则重新核查中心点确定中心线。
4 划线和裁剥在皮带裁剥之前应先划出胶带两端接头角度和长度尺寸。
划线时,应注意带运行方向和接头斜面的斜向,以免头部滚筒清扫器或犁煤器顶开接头阶梯的茬口反复撕剥而损坏。
皮带粘接施工技术措施1 施工方案普通难燃输送带采用热粘法粘接，难燃钢丝输送带采用热粘法粘接2 施工工艺流程流程图见下页皮带粘接流程图3 施工方法及要求5.1.3.1皮带敷设：1)将皮带卷筒用临时支架架好，用2个5吨倒链将临时轴的两端悬吊牢固，保证皮带卷能够自由转动，且临时轴不弯曲。
在皮带头部装好夹具，挂好卷扬机的钢丝绳，启动卷扬机使皮带卷筒转动从而敷设皮带。
注意皮带的敷设应从回程托辊开始。
2)皮带敷设时覆盖胶较厚的一面作为工作面。
3)皮带敷设时皮带的截断长度要满足皮带胶接后的拉紧装置的拉紧行程且应大于3/4的总行程。
4)皮带接口的设置：皮带接口的上阶梯面应顺着皮带的前进方向，两接头间的距离要大于6倍的滚筒直径。
5.1.3.2一般难燃输送带的热粘:1)皮带正式胶接之前要对原皮带和试验用胶接头进行拉力试验，试验用胶接头的扯断值要不小于原皮带扯断值的80%方可开始正式胶接工作。
2)每条皮带的最后一个接头两端要用夹具夹紧，将拉紧滚筒在距上极限位置100-150mm处固定，在拉紧输送带，并用固定装置固定，使待粘的两接头保持松弛状态。
3)胶接位置应选在靠近转运站宽敞的位置，并且此处光线充足，靠近电源，将此处的托辊架拆去几个，在上面铺上平板。
在粘接最后一个接头时，将皮带两端各留出约2.5m的长度，在此位置上装上夹具，将夹具固定在皮带架构上，然后将皮带拉紧（皮带拉紧后拉紧装置应有足够的再拉紧量）。
4)将待胶接的皮带部位放在平板上，根据皮带层算出胶接头需切割的层数，若皮带为5层(该输送带分4、5、6层)，故需切割出4层。
要求刀口与皮带横向的角度为30°，在皮带纵向看阶梯总长度为1200mm，每个阶梯长度为300mm，在接头的部位用红铅笔、三角板和钢板尺划好线，再在两接头的反面分别划出约5m长的中心线。
5)用电缆刀沿第一条线割一层线深（不可用力过大，以免割破线层）。
在头部用剥带机或用胡桃钳剥开一层胶带（如用胡桃钳剥，则应用刀子将待胶接部分沿纵向割成若干条，约100mm宽一条，之后一条一条剥裂）。
煤矿输送机皮带接头冷粘法工艺探讨
煤矿输送机皮带接头的冷粘法是一种简单可行、成本低、操作简便的接头方法，广泛应用于煤矿输送机皮带接头连接和修补。
具体步骤如下：
1、准备工作：清理皮带接头两端的杂物和污物，待清理干净
后进行下一步操作。
2、涂料涂布：将冷粘剂均匀涂布在皮带接头的接口处，并且
需要确保每个部位都涂抹到，并且厚度要均匀。
3、压实基层：将压条和锤头放在接头两端，并进行压实，最
好是采用交替打压的方式，以确保耐久性。
4、固化等待：待接头的冷粘剂自然固化2至3小时，或完全
干燥后，再次进行压实，确保接头牢固无松动。
5、重新运行：等待接头固化后，可以重新启动输送机进行煤
矿运输流程。
需要注意的是，在进行冷粘法接头时，需要根据实际工作条件和接头的种类、尺寸等综合评估，选择适合的冷粘剂，并且在涂抹时颜色是否均匀，厚度是否相同也都需要注意。
总的来说，冷粘法是一种简单、方便的接头方式，适用于许多煤矿输送机皮带接头连接和修补，但在实际操作过程中还是需
要技术人员进行操作，并注意各项细节，做好防护措施，以确保工作安全。
输送皮带胶水粘接方法
1. 准备工作：将输送皮带两端的接口清洗干净，确保表面干燥、无油污、灰尘等杂质。
2. 涂胶：将胶水涂在输送皮带接口的两端，涂抹均匀，厚度一般为2-3毫米。
3. 接合：将两端的输送皮带对接，用力压紧，确保胶水充分贴合。
4. 固化：将接合处用夹具夹紧，待胶水固化后，夹具可拆卸。
5. 整理：将接口处的多余胶水刮掉，用砂纸打磨平整。
6. 检查：检查接口处是否牢固，无松动、开裂等情况。
注意事项：
1. 胶水应选用适合输送皮带材质的胶水。
2. 涂胶时应注意胶水的均匀涂抹，避免出现厚薄不均的情况。
3. 接合时应用力均匀，确保胶水充分贴合。
4. 固化时间应根据胶水的说明进行控制。
5. 检查时应仔细检查接口处是否牢固，避免出现安全隐患。

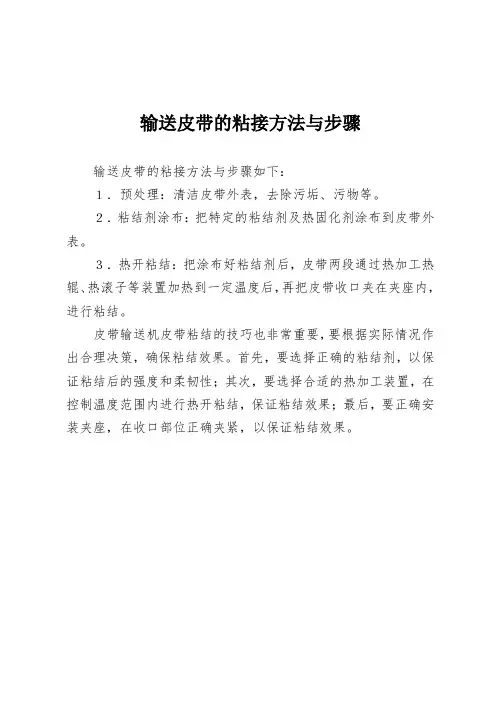

输送皮带的粘接方法与步骤
输送皮带的粘接方法与步骤如下：
１．预处理：清洁皮带外表，去除污垢、污物等。
２．粘结剂涂布：把特定的粘结剂及热固化剂涂布到皮带外表。
３．热开粘结：把涂布好粘结剂后，皮带两段通过热加工热辊、热滚子等装置加热到一定温度后，再把皮带收口夹在夹座内，进行粘结。
皮带输送机皮带粘结的技巧也非常重要，要根据实际情况作出合理决策，确保粘结效果。
首先，要选择正确的粘结剂，以保证粘结后的强度和柔韧性；其次，要选择合适的热加工装置，在控制温度范围内进行热开粘结，保证粘结效果；最后，要正确安装夹座，在收口部位正确夹紧，以保证粘结效果。

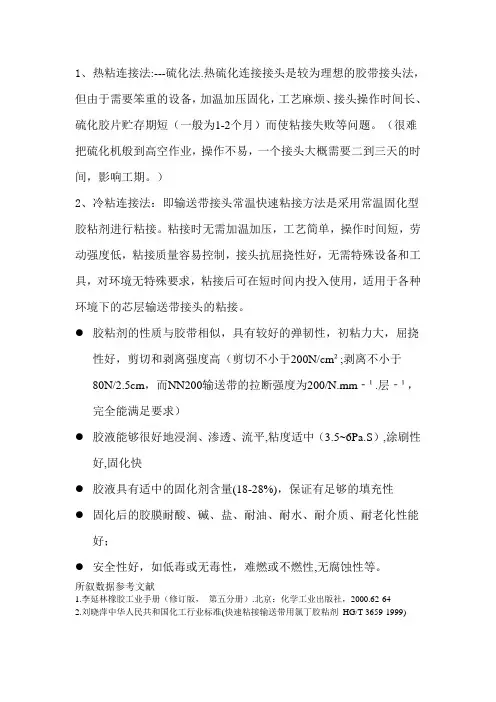

1、热粘连接法:---硫化法.热硫化连接接头是较为理想的胶带接头法，但由于需要笨重的设备，加温加压固化，工艺麻烦、接头操作时间长、硫化胶片贮存期短（一般为1-2个月）而使粘接失败等问题。
（很难把硫化机般到高空作业，操作不易，一个接头大概需要二到三天的时间，影响工期。
）
2、冷粘连接法：即输送带接头常温快速粘接方法是采用常温固化型胶粘剂进行粘接。
粘接时无需加温加压，工艺简单，操作时间短，劳动强度低，粘接质量容易控制，接头抗屈挠性好，无需特殊设备和工具，对环境无特殊要求，粘接后可在短时间内投入使用，适用于各种环境下的芯层输送带接头的粘接。
●胶粘剂的性质与胶带相似，具有较好的弹韧性，初粘力大，屈挠
性好，剪切和剥离强度高（剪切不小于200N/cm²;剥离不小于
80N/2.5cm，而NN200输送带的拉断强度为200/N.mm‐¹.层‐¹，完全能满足要求）
●胶液能够很好地浸润、渗透、流平,粘度适中（3.5~6Pa.S）,涂刷性
好,固化快
●胶液具有适中的固化剂含量(18-28%)，保证有足够的填充性
●固化后的胶膜耐酸、碱、盐、耐油、耐水、耐介质、耐老化性能
好；
●安全性好，如低毒或无毒性，难燃或不燃性,无腐蚀性等。
所叙数据参考文献
1.李延林橡胶工业手册（修订版，第五分册）.北京：化学工业出版社，2000.62-64
2.刘晓萍中华人民共和国化工行业标准(快速粘接输送带用氯丁胶粘剂HG/T 3659-1999)。

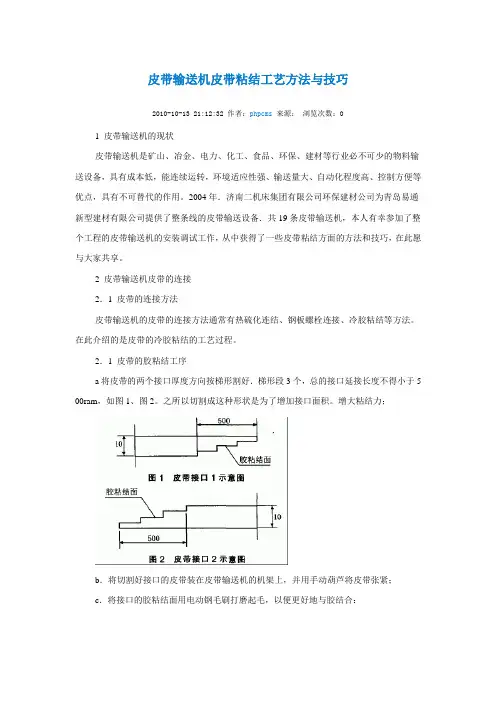

皮带输送机皮带粘结工艺方法与技巧2010-10-13 21:12:32 作者：phpcms来源：浏览次数：01 皮带输送机的现状皮带输送机是矿山、冶金、电力、化工、食品、环保、建材等行业必不可少的物料输送设备，具有成本低，能连续运转，环境适应性强、输送量大、自动化程度高、控制方便等优点，具有不可替代的作用。
2004年．济南二机床集团有限公司环保建材公司为青岛易通新型建材有限公司提供了整条线的皮带输送设备．共19条皮带输送机，本人有幸参加了整个工程的皮带输送机的安装调试工作，从中获得了一些皮带粘结方面的方法和技巧，在此愿与大家共享。
2 皮带输送机皮带的连接2．1 皮带的连接方法皮带输送机的皮带的连接方法通常有热硫化连结、钢板螺栓连接、冷胶粘结等方法。
在此介绍的是皮带的冷胶粘结的工艺过程。
2．1 皮带的胶粘结工序a将皮带的两个接口厚度方向按梯形割好．梯形段3个，总的接口延接长度不得小于5 00ram，如图1、图2。
之所以切割成这种形状是为了增加接口面积。
增大粘结力；b．将切割好接口的皮带装在皮带输送机的机架上，并用手动葫芦将皮带张紧；c．将接口的胶粘结面用电动钢毛刷打磨起毛，以便更好地与胶结合：d．在皮带接口的胶粘结面上涂皮带粘结专用胶，涂时注意要均匀。
涂好以后，要等3～5 rain，以便水分蒸发，用手贴近胶面有种被胶吸附的感觉时，皮带接口可以合上了，为了使胶涂得更均匀、更充足，可以依照以上步骤再涂一遍胶：e．等皮带接口的胶凉到可以合口时，皮带接口下面垫上皮带接口固定装置(图3)的垫板。
这样皮带接口下方就有了一个平整的支撑．这时将两皮带的接口对齐合上，接着用小木锤或橡胶锤均匀地敲打接口，以便接口的两面更好的结合。
再将皮带接口固定装置的压板盖上．用螺栓将垫板和压板固定在一起．这样皮带接口就被紧紧地夹在中间．12 h 以后．把皮带接口固定装置拆下，接口稍做修整即可使用了。
3 皮带粘结中的注意事项皮带粘结时要特别注意梯形接口的上下关系．例如图4 的粘结方向是对的．而图5的粘结方向就是错误的。
皮带输送机的接头粘接方法
多数人会把输送机和输送带搞混，认为输送带就是整套输送设备，其实不是这样的，输送带只是输送机上的一个耐久性易耗品，今天铭成传动为您介绍输送机中皮带的接头方式：粘接方法：(1)钢扣连接法:钢扣连接时,输送带强度将由于接头强度的降低而降低使用,因此,钢扣联接只适用于较短带式输送机或输送机不方便拆卸的场合.钢扣是按输送带厚度选择.(2)热熔法:将输送带两端分层打齿，然后将两头拼接在一块，用热风枪做简单的固定。
将对拼好的输送带放在热熔设备上加热加压进行热熔.温度140℃左右,升温应缓慢,并保持加热平板各点温度均匀,保温时间从达到140℃时算起,布层等达到保温时间后,停止加热让其自然冷却到常温,取下输送带就可以正常使用了.(3)冷粘法:按要求把输送带割剥成阶梯状打毛,用丙铜把表面清洗干净,用两组份输送带专用胶按说明书上的掺和比例掺匀后均匀浑在割剥层上,两面均要涂.第一次涂好后,放置5--10分钟,以手触摸胶层不拉成段状时再涂第二遍,仍放置10--15分钟,以手触摸胶层不再成稀状时,把两层按阶梯对缝压齐,用平头锤均匀用手砸实;在对缝处用胶涂平,用压力均压,放置24小时后即可使用.无锡铭成传动科技有限公司为客户提供定制服务和输送带选型设计，24小时的在线咨询，
公司产品被广泛应用于食品、饮料、酒类，日用化工，医药，汽车零部件，电子家电，建筑五金，邮电，仓储，物流，包装，印刷、环保、木业、造纸业、陶瓷、玻璃、电线电缆、烟草等多个行业领域，并且能根据客户的不同需求，提供全面周到且快捷的专业服务。
输送带接头设备
输送带热接。
1. 拉紧输送带：在输送带接头裁剥与粘接前，必须用手拉葫芦均称拉近输送带，较长的输送带应分段进行多次拉紧。
在拉紧前，应做好以下准备工作：将拉紧装置松至极位，用角钢做成带孔夹具夹紧胶带，然后将钢丝绳与夹具固定，用手拉葫芦对钢丝绳进行反复拉紧，输送带均称拉紧后，把夹具连同输送带固定在机架两侧以防松脱。
2. 胶带接头的裁剥与粘接的确定：为了提高胶带接头的剪切、弯曲及拉扯强度，胶带的裁剥一般采用分层阶梯式的搭接方法。
为了使输送带运行平稳，改善接头与滚筒和托辊的接触条件以延长各部件的使用寿命，与接口与带长的垂线呈一角度，一般取30°（常用于长距离输送带粘接）。
短距离输送带一般可取90°。
3. 打磨：输送带接头台阶部分用磨光机把附着的胶打磨干净（用钢丝轮最好）然后把布层打毛（不能损坏布层）两头搭接处磨成30°角便于添生胶。
4. 清洗：用抹布粘上汽油，把汽油拧干，然后对裁剥打磨处进行擦洗，擦洗干净后待汽油干后再进行下一步工作。
5. 安装硫化机：⑴把4跟夹紧底架均匀地放到输送机的主机架上。
⑵把加压板平放到硫化机夹紧底架上（胶面朝上）。
⑶把加热板放到加压板上面（注意工作面要朝上），然后在工作面上铺上纸张，把清洗好需要硫化的接头放在纸张上面进行上胶。
6. 上胶：在布层上均匀的涂上粘接胶，胶侵入布层为好（粘接胶可用胶板头剪碎放入汽油侵泡捣成粥状），两面均涂，然后待胶干后，方可搭接。
7. 搭接：把接头搭接整齐，搭接前在接头添上生胶条（以压成后不亏胶为准）。
8. 接电硫化：放上上加热板（工作面朝下）把搭接的带体用扁铁挡好（扁铁厚度比带薄1毫米，宽70毫米，长度比胶带长500毫米为宜），然后均匀放上4个夹紧上架，夹紧机构锁紧，接好线路（3×380 V＋中性线，50HZ）打开电源加热，待加热3分钟时同时进行加压，加压到4kg-5kg，加热至145℃左右,停机，保压20分钟后泄压，打开锁紧装置起板，等带凉后修边。
输送皮带接头压接方法1.机械压接法：机械压接法是将输送皮带的两端分别通过机械装置连接在一起。
具体操作如下：（1）将输送皮带的两端分别铰接在压皮板上，要求铰接处要平整、光滑，不得有任何缺陷。
（2）使用机械装置，如牵引机、打标机等，逐渐将两个铰接处压合在一起。
（3）压接时要保证力度均匀、稳定，避免受力不均导致接头不牢固。
2.热压接法：热压接法是利用热能将输送皮带的两端热熔，然后迅速压合在一起。
具体操作如下：（1）将输送皮带的两端进行加热处理，一般采用热风枪、电烙铁等加热设备进行加热。
（2）热熔后，迅速将两个熔化的部分压合在一起，并用压紧器进行压实，使其冷却并固化在一起。
（3）热压接法可以使接头的接合更加牢固，但操作过程中要注意控制温度，避免过热或不充分熔化导致接头质量不佳。
3.化学接合法：化学接合法是利用特殊粘合剂将输送皮带的两端粘合在一起。
具体操作如下：（1）先将输送皮带的两端进行处理，如打磨、清洗等，以保证接触面干净平整。
（2）将粘合剂涂在接合面上，注意使其均匀分布，并避免用太多的粘合剂，以免溢出或对接出现空隙。
（3）将两个接合面压合在一起，并用压紧器进行压实。
然后等待粘合剂干燥固化。
（4）化学接合法可以提供较高的接头强度，但需要注意选择合适的粘合剂，避免溶解或腐蚀输送皮带。
4.机械连接法：机械连接法是通过机械连接件将输送皮带的两端连接在一起。
具体操作如下：（1）将输送皮带的两端分别夹在机械连接件中，如钢丝卡环、钢丝绳夹等。
（2）通过调节机械连接件的紧固度，使其夹紧输送皮带的两端，形成连接。
（3）机械连接法操作简单，但连接件的选择和使用要注意符合规定，以免对输送皮带造成损害。
综上所述，输送皮带接头压接方法主要包括机械压接法、热压接法、化学接合法和机械连接法。
在选择和操作接头压接方法时，应根据具体情况选择合适的方法，并注意操作规范，确保接头的质量和牢固度，以提高输送皮带的使用寿命和可靠性。
皮带输送机是一种常用的运输设备，由于皮带长时间在高速状态或恶劣的工作环境下运行，极易造成表面缺陷甚至断裂。
因此定期对破损严重的皮带进行更换就显得尤为重要。
在皮带更换过程中，我们需要对皮带进行重新接头，常用的皮带接头方法有三种：皮带扣接头法、冷粘接头法、热硫化接头法。
皮带扣接头法皮带扣接头法是使用皮带扣将皮带进行连接。
这种方法一般适用于小型皮带输送设备，具有经济实惠、操作简便、更换速度快等特点。
皮带扣接头的操作步骤如下1、调整皮带扣长度调整至比皮带窄5cm左右，把皮带扣固定在下模板上，并穿好定位销。
2、将皮带嵌进皮带扣至前断面全部碰到底的位置，皮带与皮带扣要左右对称。
3、钉扣时首先钉好中心位置的一个带扣，然后再钉好靠近皮带两边缘位置的带扣，即先将皮带定位，再从中间的位置向左右两边装订。
装订每个皮带扣时，要确保手持的上冲模底面接触到扣体的上表面，先轻敲冲头，使扣板接触到皮带，然后用力敲击冲头，钉入扣钉，扣钉穿透皮带后会自动弯曲。
总结：皮带扣接头法虽然操作简单，但容易损坏，甚至会影响输送设备的使用寿命，具有一定的局限性。
皮带冷粘接头法冷粘接头法是通过冷硫化粘接剂对皮带进行粘合，使皮带形成一个整体。
这种方法适用于中型皮带输送设备，具有应用广泛、操作方便、接头强度较高等特点。
皮带冷粘接头的制作规范及步骤1、施工准备皮带冷粘之前，要准备好所需的工具：冷硫化粘接剂SK313、清洗剂SK353、RIT修补条、壁纸刀、尺、角磨机、钨钢打磨碟、吹风机、汽油、耐油手套、胶刷等。
冷粘对外部环境要求较高，天气温度和湿度要适中，防止雨露、灰尘的影响，操作前应搭设简易帐篷，安置好操作平台，固定皮带，留出接头部分，注意接头的正反面。
2、接头长度平接头长度：L=（Z-1）×b+50；斜接头长度：L=（Z-1）×b+50+B×tg30备注：Z：输送带帆布层数、b：搭接长度、B：皮带宽度、50：覆盖胶搭接长度3、划线及切割要注意皮带运行方向和接头斜面的方向，根据皮带宽度，将切口切成直边或者与皮带边带成30°的斜角，按照划线作业，切去多余的部分。
皮带机胶带的连接方法嘿，你问皮带机胶带的连接方法啊？那咱就来唠唠。
这皮带机胶带的连接啊，可得讲究方法。
首先呢，有一种常用的方法叫机械连接。
就是用一些连接件，像皮带扣啥的，把两段胶带扣在一起。
这就像给衣服钉扣子一样，把胶带给连接起来。
不过呢，这种方法连接的地方可能会有点硬，有时候会影响皮带的运行。
然后呢，还有热硫化连接。
这个方法就比较复杂啦。
得把两段胶带的接头部分割成一定的形状，然后用热硫化机加热，让它们融合在一起。
这就像把两块塑料用火烤一下，然后粘在一起。
热硫化连接的强度比较高，但是需要专门的设备和技术。
接着呢，冷硫化连接也不错。
用一些冷硫化胶水，把两段胶带粘在一起。
这个方法比较简单，不需要加热，但是粘的效果可能没有热硫化那么好。
在连接皮带机胶带的时候，要注意一些细节哦。
首先，要把胶带的接头部分清理干净，不能有灰尘啊、油污啊啥的。
不然会影响连接的效果。
然后，要把接头部分对齐，不能歪歪扭扭的。
就像拼图一样，得拼得严丝合缝。
我给你讲个事儿吧。
我有个朋友在工厂里上班，他们那里的皮带机胶带坏了，需要连接。
一开始他们用了机械连接的方法，但是用了一段时间后，皮带扣那里老是出问题。
后来他们请了专业的人来，用热硫化连接的方法重新连接了胶带。
哇，从那以后，皮带就运行得很顺畅了。
总之呢，皮带机胶带的连接方法有机械连接、热硫化连接和冷硫化连接。
在连接的时候要注意清理接头、对齐胶带等细节。
只要你选对方法，认真操作，就能把皮带机胶带连接好。
让我们一起把皮带机修好，让它好好工作吧。
皮带粘接工艺1、工作地点；工作地点应选择干净、明亮、宽敞、干燥的地点作为胶接地点，温度最好控制在15-25℃，这样可以保证接头胶料的粘合性和弹性。
禁止采用开放式火焰取暖，避免引起胶料和清洁剂燃烧、爆炸，及燃烧残余物对接头区域的污染。
保证无扬尘等不良因素。
2、工作台工作台的高度要等于硫化器下部的高度，宽度等于大于皮带机的宽度，长度是接头长度的1.5倍，工作台应可以固定在皮带机上，并且固定住胶带，以保证接头位置不会滑动错位，工作台摆放在硫化器两端。
3、粘接（1）斜度；La—20°=带宽*0.364（2）目前散粮皮带机皮带均为两层线、三层线、四层线层数；4层线=阶梯尺寸为200mm*200mm*200mm3层线=阶梯尺寸为300mm*300mm2层线=阶梯尺寸为600mm封口均为40mm（2）划线；将胶带平整放置在工作平台上，接头部位擦拭干净，按20°角切段；角度原则为右上角，切割线：边胶切割线及芯胶切口线，阶梯节距线。
剥离的顺序是：先第一层，再第二层，依次进行，即从后部开始，向端部推进。
剖切时，注意不要损伤下一层胶布。
一般是两次剖切，第一次切印，第二次是切断，俗称“两刀法”。
第二次剖切时，务必小心，并要用力。
（3）、以切断处切口为基准，在里外两侧作出加工标记，按照阶梯式的拨线层，埋胶部宽40mm，也就是封口胶。
（4）、将皮带端部反转，剥去离端部40mm的覆盖胶，端部两侧边胶也应切去。
（5）、在将皮带返回，按阶梯线用刀切割第一层芯体，用起层器（螺丝刀）侧45°挑起芯体，注意用起层器（螺丝刀）时不得损伤下一层芯体。
（6）、用桃钳将帆布拔起约50mm，用扒皮机将皮带第一层拔起，（7）、第二阶梯按前述要领进行剥离，注意，仅剥离一层芯体（8）、上述要领反复进行，直至各阶梯全部加工完毕，（9）、切去俩侧残留的橡胶，橡胶面应与各阶梯的芯体面相平，在侧部垫上东西，切割就较为容易。
（10）、另一端加工部按同样要领进行加工，各阶梯加工时不要搞错。
输煤皮带粘接一、输送带的胶接与检修二、输送胶带损伤的形式及原因三、输送带维修或更换的条件，（即修补允许的界限尺寸）四．胶带的胶接工艺五、输送胶带接头注意事项一、输送带的胶接与检修1、胶带检修的重要：输煤系统中,胶带输送机是该系统最主要的设备,它贯穿整个输煤系统,而对于胶带输送机来讲,胶带既是输送物料的承载件,也是输送面的牵引件,因而胶带可称的上是输送机的关键部件, 在输煤系统运行的过程中,胶带除去正常的磨损外,往往还会因为各种客观因素或设备的其它因素造成胶带的非正常磨损或破损,甚至断裂,也就是说,胶带接口质量粘接的好坏,直接影响到整个输煤系统的正常运行。
2、胶带的概况：A、胶带是带式输送机的主要组成部分之一，它贯穿于输送机全长，用量大价格又比较贵，占输送机成本的50%左右。
B 、胶带的组成：上下覆盖胶带芯组成；C、胶带的分类；按带芯不同分为普通织物胶带，钢丝绳芯胶带。
D、胶面成分不同：分为耐热耐寒，耐酸，耐碱，耐油，阻燃胶带3、普通织物胶带天然橡胶作胶面，棉帆布或尼龙帆作带芯，棉帆布作带芯的胶带，纵向扯断强度为56KN/m 层-普通，尼龙作带芯的胶带，纵向扯断强度为140KN/m层-强力，帆布层数及工作面和非工作面覆盖胶厚度。
4、钢丝绳芯胶带：是以钢丝绳芯做带芯，外加覆盖橡胶制成，技术参数：胶宽B、钢丝绳直径，根数，钢丝绳间隙，上下覆盖胶厚度。
5、通胶带与钢丝绳芯胶带相比：A、优点：强度高，伸长量小，成糟性好，使用寿命长；B、缺点：总体无横丝，横向强度低，易引起纵向划破当滚筒与胶带间卷入煤等易引起钢丝绳芯拉长甚至拉断，因此胶带的清扫应足够重视。
6、纹胶带：工作胶面按一定花纹布置橡胶凸块，其它与普通胶带相同。
优点；可将输送机的倾角提高到28度到35度。
7、托电一期输煤系统采用的胶带：普通聚酯，阻燃胶带和耐寒胶带A、尼龙帆布阻燃胶带：帆布层数5层，上覆盖胶6mm，下覆盖胶3mm，胶带总厚度为14mm/层B、钢丝绳芯阻燃胶带：钢丝强直径d=5mm,根数110根，间距离12mm,胶层厚度3mm，上下覆盖胶6mm,总17mm二、输送胶带损伤的形式及原因（一）输送带纵向撕裂原因：1，振动冲击引起坚固件松动和脱落，造成落煤管衬板导料板等坠落；2，物料内混入异物，异物坚硬，有棱角，落煤筒积煤堵塞压死；煤中大铁件、大块杂物砸刮输送带3，托辊缺损，托辊架造成；4，输送带严重跑偏后被子机架挂住，5，清扫器卷入滚筒（回程清扫器），螺栓松动.（二）输送带龟裂原因：1，由于受间尺寸的限制，输送带的弯曲数多，2，接头硫化时由于以上原因进行过两次以上的硫化；（三）硫化接头撕裂原因；1，改向滚筒直径小，输送带的承受的弯曲应力“大”2，硫化接头质量差，特别是硫化过两次以上的，接头强度明显下降或日者是在胶接时帆布层被割断，或打磨漏，此处强度减小。
3，对于可逆式的输送机，由于上下搭接时只能一个方向，容量引起被皮带上的涉及扫器，卸料器等设备尖角部分刮伤。
4，输送机工作周期短，起动频繁，瞬时张紧力大，（四）覆盖胶面的损伤。
原因：1，导料糟衬板与胶带之间的间隙不全适，造成异常磨损，或间隙处镶入异物，造成异常磨损或划伤。
2，导料槽处物流速度与输送带速度不一致落差大，加速胶而磨损3，托辊损坏，造成胶带的异常磨损或划伤，4，违章作业，焊渣烫伤。
5，清扫时划伤，6，胶带打滑，也会造成胶带异常磨损。
7、拉紧滚筒或尾部滚筒扎入尖硬物。
8、输送带接口或输送带接头处碰刮。
9、落煤筒、导料槽内卡住铁件，碰刮输送带。
10、煤快卷入皮带与滚筒之间，使皮带严重跑偏，被机架划开裂口。
三、输送带维修或更换的条件，（即修补允许的界限尺寸注：（1）固粘油，受热引起覆盖胶受损或多处严重外伤，横向断裂超过1/3带宽时需截断，更换（2）芯体多处损伤修理费增加或无法修理时需更换，一般输送带的操作缺陷都是可以修理的，但需要正确估计其效果，当织物芯输送带盖胶破损接近极限，盖胶破损和撕裂每米超过7处，穿孔15到17个，横向断裂（穿孔）达到1/3带宽，带的强度降低了40%时，必须把损坏这段割掉，重新接上新这段。
（3）按文献提出钢丝绳芯输送带一个横截面上有五根以上钢丝绳断裂既不能进行修理，因为应力集中会超过三根钢丝绳断裂时的1.5倍，而一般来说钢丝绳芯输送带的强度安全系数，要比织物芯带低。
（4）随着胶带强力等级的提高，胶带价格显著提高一般带的吃力部分是芯层，如果破坏胶带的芯体尚完好无损，则应考虑修理利用的可能性。
四．胶带的胶接工艺1、胶带粘接有：1、上复盖胶；2、下复盖胶；3、胶布层；4、粘合面（1）、对接：是使胶带接头两端相应的芯层（胶布层），处在同一级阶梯上对口相接。
如图1a。
（2）、搭接：是使胶带接头两端相应的芯层，分别处在差一级的阶梯上对口相接，如图1b。
2、一般，帆布胶带的硫化胶接，常采用对接。
因为这种接头形式完全可以满足强的不高的胶带使用。
而且胶接简单，方便。
搭接用于要去强度的胶带硫化胶接，如尼龙布芯层胶带等。
（1）、直角形（或称直角），剖切口与胶带中心线成直角，如图2（a）（2）、斜角形或称斜口，剖切口与胶带中心线成斜角，如图2（b）（3）、人字形或对斜口，剖切口与胶带中心线成对称形双斜角，如图2（c）4、这三种接头阶梯型式，从胶带使用和运行状况来看各有其特点：（1）、一般直角形阶梯型式：受力集中，当胶带运行时间长时，通过清扫器，卸料器容易发生接头整体开裂的现象。
另外，接触面积小，虽然施工简单，节省胶带和胶粘剂，但粘结力小。
（2）、人字形阶梯型式：和直角形一样，受力较集中，其接头易发生整体开裂。
另外，形状较复杂很难对合准确。
（3）、斜角形阶梯型式：受力状况好，接触面积大，粘结力大不易发生接头开裂现象，故目前推广和普遍采用的是斜角形阶梯型式。
（4）、接头长度选择：接头长度或称粘合长度，决定着接头的粘合面积的大小，又决定着接头的强度。
接头长度过短，即结合面积小，可能保持不了接头强度。
接头过长，粘合面积增大，强度增大并不明显，意义不大、反而造成接头加工困难和浪费。
经验证明，对于强度要求不高的帆布芯层胶带，其接头长的等于胶带的宽度即可。
胶带接头的阶梯层数，随着脚的芯层的不同而等，因为这样会使接头强度损失太大。
5、胶带接头的方法：1、机械连接法；金属卡扣固定在两个接头上，穿入销子，使两个头连接起来，特点；操作简单速度快，可拆卸，但强度低，原带30%---60%的强度，接头处扰性差，易损，滚筒等其它部位，振动，噪音大等。
2，冷粘连接法；用特定的胶粘剂将剥层的两个头粘接，粘合要充分滚压后静放两小时以上，操作与热粘一样。
特点；强度完好，无泄漏，噪音，无震动，不需昂贵的设备，但其缺点是连接强度较低，可靠性差，只能用在温度有限，安全要求较低的和一般耐磨的情况下，不适用钢丝绳芯带。
3、热粘连接法；热硫化法热硫化连接接头是现代较为理想的胶带接头法，如果连接法质量很高，其接头寿命可同胶带本身的寿命相比，接头可以在任何一种类型的带芯补施材料上进行，使用一种轻便式，本板压力硫化机进行连接处理，提供硫化或融接所需要的压力和温度。
硫化设备；硫化机，扒皮机，割刀等。
热硫化的缺点；时间长，费用大。
4、接头的构造形式有多种，这取决于胶带的结构是多层的，双层的，单层的，pvc 整芯的，还是钢丝绳芯的。
5、接头时，应采用全新的胶料，胶布和胶浆，粘合剂，它们的成分与性能必须与制造带子时采用的材料相符，使用半硫化的橡胶和冻胶胶粘剂效果都有不好，接头可能过早断裂，发生意外的事故，对于耐热，耐寒，耐油，耐酸，耐碱阻燃等特殊胶带，应注意要用相应的粘接胶料，否则接头效果达不到预期效果。
6、接头的操作场所，要绝对于燥，于净，粉尘，不能暴晒，对于潮湿处必须反复除去水汽，必要时可搭设简易帐篷。
6、热硫化连接接头形式与接头长度1、织物芯输送带（1）单层织物芯带的接头形式最小梯阶长度LS200—300接头长度LV 250----350 封口胶50mm(2) 多层织物芯带的接头形式。
2、钢丝绳芯输送带钢丝绳芯输送带必须用热硫化法，接头的搭接长度和连接的几何开头需根据钢丝绳直径，间距，钢丝绳的破断力及与橡胶粘合的抽出力而定，接头中的钢丝绳应有一定的搭接长度，使接头处的钢丝绳芯与拉的粘合力大于钢丝绳的破断拉力。
如果钢丝绳的间距能置入一根钢丝绳和必要的中间胶(1.5---5mm)那么钢丝绳芯输送带的连接便具有良好的状态，可一级反搭接，如果钢丝绳间距不够放置钢丝绳和传导拉伸力的中间胶，那就需要进行多级搭接。
7、普通聚酯胶带胶接工艺过程1、胶带基本参数：EP—200,B=1600,尼龙帆布为5层,上覆盖胶6mm，下覆盖胶3mm。
2、胶接前准备工作：(1) 场地；干净，干燥，不曝晒，无粉尘，(2) 工具；各种割刀，压滚，铁钳，搬手，螺丝刀，电池磨具，钢丝轮。
钢丝刷，浆刷，清扫刷，剥离钳，牵引器（卷扬机），卷尺直角尺，标线用就具（墨斗，粉笔），温度计，塑料桶，盆，橡胶手套等。
(3)将所需材料准备齐全：120#航空汽油，上覆盖胶6mm，下覆盖胶3mm，0.7mm芯胶，胶浆，且将胶浆提前24小时浸泡。
泡汽油与胶料比；5：13、作业程序：（1)用倒链将配重小车或配重吊起到配重最高处；(2)搭工作平台，便于工作，将旧皮带接口切断准备拨口。
8、胶带粘接顺序顺序：（1）、划线：将胶带平整放置在工作平台上，接头部位擦拭干净，划出而接头中心线，（2）、在胶带一端画出中心线，按20°角切段：角度原则为右上角，切割线：边胶切割线及芯胶切口线，阶梯节距线。
（3）、按需使用皮带长度切断皮带（4）、裁剥按照尺寸线，裁断斜切，剥离，注意裁刀不能割伤下层帆布。
划线完毕后，进行剖切扒剥工作，剥离的顺序是：先第一层，再第二层，依次进行，即从后部开始，向端部推进。
剖切时，注意不要损伤下一层胶布。
一般是两次剖切，第一次切印，第二次是切断，俗称“两刀法”。
第二次剖切时，务必小心，并要用力，采用对接接头时切出的阶梯数你胶带芯层数要少一个，采用搭接头时，切出的阶梯数与胶带芯层数相等。
（5）、以切断处切口为基准，在里外两侧作出加工标记.按照阶梯式的拨线层，埋胶部宽50mm，也就是封口胶。
在接缝口为45°切口，用钳子剥去接缝部分的覆盖胶，仅是上盖胶没有帆布。
（5）、将皮带端部反转，剥去离端部50mm的覆盖胶，切口为45°，端部两侧边胶也应切去。
（6）、在将皮带返回，按阶梯线用刀切割第一层芯体，用起层器（螺丝刀）侧45°挑起芯体，注意用起层器（螺丝刀）时不得损伤下一层芯体。
（7）、用桃钳将帆布拔起约50mm，用扒皮机将皮带第一层拔起，（8）、第二阶梯按前述要领进行剥离，注意，仅剥离一层芯体（9）、上述要领反复进行，直至各阶梯全部加工完毕，（10）、切去俩侧残留的橡胶，橡胶面应与各阶梯的芯体面相平，在侧部垫上东西，切割就较为容易。
