MC34063 PDFMC34063 PDF|MC34063 中文资料PDF及MC34063应用电路类别:网文精粹阅读:2125MC34063PDF|MC34063中文资料PDF及MC34063应用正文内容:1. MC34063DC/DC变换器控制电路简介:MC34063是一单片双极型线性集成电路,专用于直流-直流变换器控制部分。
片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关,能输出1.5A的开关电流。
它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点:*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A(无外接三极管)*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图3 MC34063应用电路图:3.1 MC34063大电流降压变换器电路、3.2 MC34063大电流升压变换器电路3.3 MC34063反向变换器电路3.4 MC34063降压变换器电路3.5 MC34063升压变换器电路3.5 MC34063升压变换器电路MC34063芯片设计的计算公式及应用讲解在论坛经常看到有人在应用MC34063的时候会遇到这样那样的问题,特别的电路中的参数计算上很是不太明了,我会陆续贴上一些相关的计算公式及相关应用数据,欢迎大家参与讨论。
外围元件标称含义和它们取值的计算公式:Vout(输出电压)=1.25V(1+R1/R2 )Ct( 定时电容):决定内部工作频率。
Ct=0.000 004*Ton(工作频率)Ipk=2*Iomax*T/toffRsc( 限流电阻):决定输出电流。
Rsc=0.33/IpkLmin (电感):Lmin=(Vimin-Vces)*Ton/ IpkCo(滤波电容):决定输出电压波纹系数,Co=Io*ton/Vp-p(波纹系数)固定值参数:ton/toff=(Vo+Vf-Vimin)/(Vimin-Vces)Vces=1.0VVimin:输入电压范围的最小值Vf=1.2V 快速开关二极管正向压降在实际应用中的注意:1、快速开关二极管可以选用IN4148,在要求高效率的场合必须使用IN5819(贴片为SS14);2、34063能承受的电压,即输入输出电压绝对值之和不能超过40V,否则不能安全稳定的工作;3、输出功率达不到要求的时候,比如>1A时,可以通过外接扩功率管的方法扩大输出电流,三极管、双极型或MOS管均可,一般的芯片PDF 资料上都会有典型扩流电路介绍;。
MC34063A构成的开关电源电路

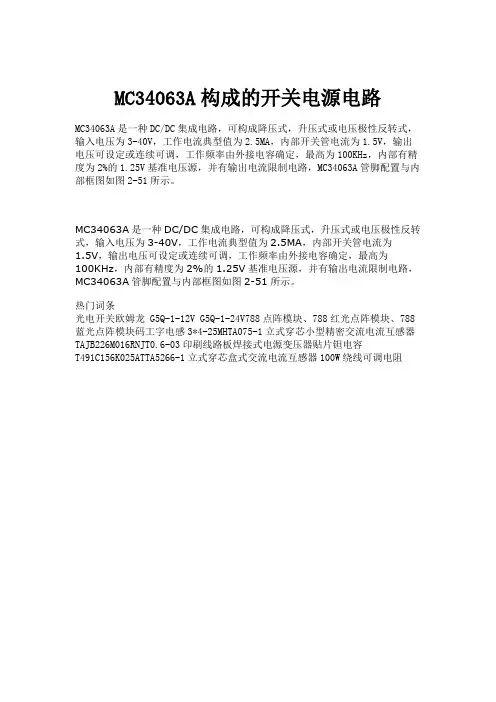

MC34063A是一种DC/DC集成电路,可构成降压式,升压式或电压极性反转式,输入电压为3-40V,工作电流典型值为2.5MA,内部开关管电流为1.5V,输出电压可设定或连续可调,工作频率由外接电容确定,最高为100KHz,内部有精度为2%的1.25V基准电压源,并有输出电流限制电路,MC34063A管脚配置与内部框图如图2-51所示。
MC34063A是一种DC/DC集成电路,可构成降压式,升压式或电压极性反转式,输入电压为3-40V,工作电流典型值为2.5MA,内部开关管电流为
1.5V,输出电压可设定或连续可调,工作频率由外接电容确定,最高为
100KHz,内部有精度为2%的1.25V基准电压源,并有输出电流限制电路,MC34063A管脚配置与内部框图如图2-51所示。
热门词条
光电开关欧姆龙 G5Q-1-12V G5Q-1-24V788点阵模块、788红光点阵模块、788蓝光点阵模块码工字电感3*4-25MHTA075-1立式穿芯小型精密交流电流互感器TAJB226M016RNJT0.6-03印刷线路板焊接式电源变压器贴片钽电容
T491C156K025ATTA5266-1立式穿芯盒式交流电流互感器100W绕线可调电阻。

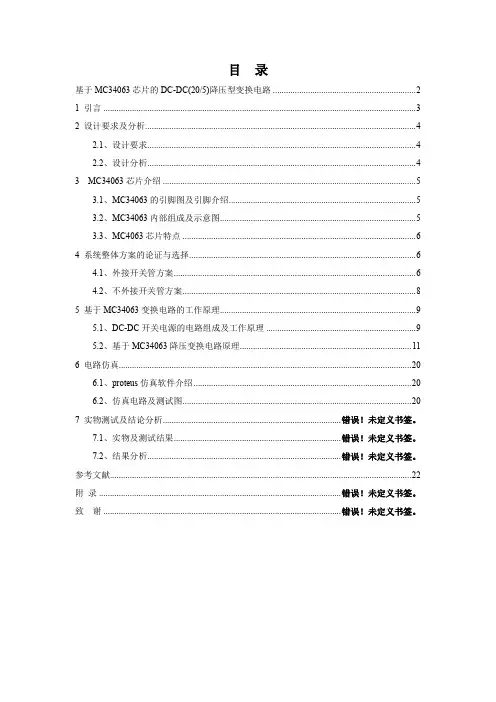

目录基于MC34063芯片的DC-DC(20/5)降压型变换电路 (2)1 引言 (3)2 设计要求及分析 (4)2.1、设计要求 (4)2.2、设计分析 (4)3 MC34063芯片介绍 (5)3.1、MC34063的引脚图及引脚介绍 (5)3.2、MC34063内部组成及示意图 (5)3.3、MC4063芯片特点 (6)4 系统整体方案的论证与选择 (6)4.1、外接开关管方案 (6)4.2、不外接开关管方案 (8)5 基于MC34063变换电路的工作原理 (9)5.1、DC-DC开关电源的电路组成及工作原理 (9)5.2、基于MC34063降压变换电路原理 (11)6 电路仿真 (20)6.1、proteus仿真软件介绍 (20)6.2、仿真电路及测试图 (20)7 实物测试及结论分析................................................................................. 错误!未定义书签。
