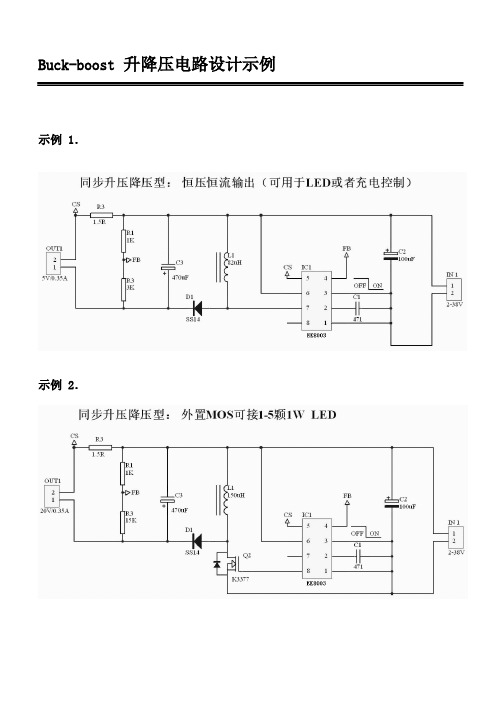

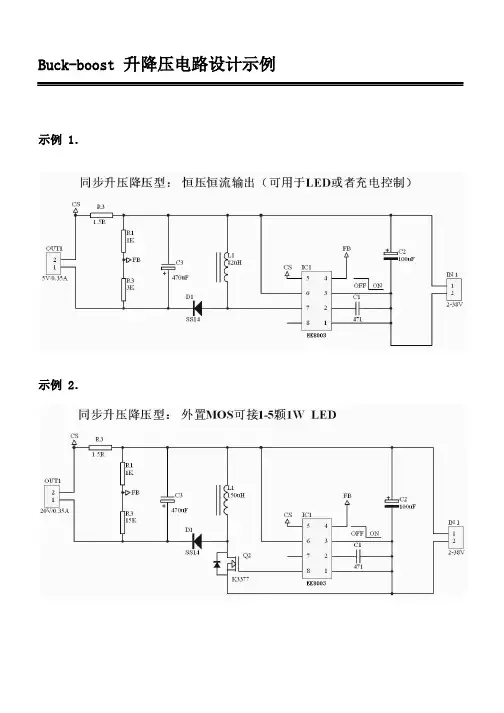

Buck-boost升降压电路设计示例示例 1．
示例 2．
应用指南:
1) 电压计算：V OUT=1.27x(1+R3/R1)，电流计算：I OUT=0.54V/R3
2) PWM/EN 端(3 脚)可以输入一个100~1000Hz 的低频PWN 信号进行亮度调节，如果不需调光则
此端接地。
3) 电感计算：一般来讲在输出相同电压的情况下，输出电流越小电感量要相对加大，而在输出相
同电流的情况下，输出电压越高电感量要相对加大。
电感量调整不适当会发生电感响的问题。
4) 输出电容C3的计算：输出电流小的情况下可以用220uF，输出电流为300mA以上建议用470uF或
者更大容量的电容，电容量小也会发生电感响的问题。
Buck变换器：也称降丿卡•式变换器，是一种输出电圧小于输入电圧的单管不隔离直流变换器。
图中，Q为开关管，其驱动电丿£一般为PW（Pulse width modulation脉宽调制）信号，信号周期为Ts,则信号频率为f二1/Ts,导通时间为Ton,关断时间为Toff,则周期Ts=Ton+Toff, 占空比Dy二 Ton/TsoBoost变换器：也称升压式变换器，是一种输出电圧高于输入电圧的单管不隔离直流变换器。
开关管Q也为PWM控制方式，但最大占空比Dy必须限制，不允许在Dy=l的状态下工作。
电感Lf在输入侧，称为升压电感。
Boost变换器也有CCM和DCH两种工作方式Buck/Boost变换器：也称升降圧式变换器，是一种输出电汗既可低于也可高于输入电圧的单管不隔离直流变换器，但其输出电压的极性与输入电圧相反。
Buck/Boost变换器可看做是Buck变换器和Boost变换器串联而成，合并了开关管。
VoVoT Buck/Boost变换器也有CCM和DCM两种1：作方式，开关管Q也为PWM控制方式。
LDO的特点:①非常低的输入输出电圧差②非常小的内部损耗③很小的温度漂移④很髙的输出电圧稳定度⑤很好的负载和线性调整率⑥很宽的11作温度范圉⑦较宽的输入电圧范圉⑧外围电路非常简单，使用起來极为方便DC/DC变换是将固定的直流电压变换成可变的直流电汗，也称为直流斩波。
斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton（通用），二是频率调制方式,ton不变，改变Ts（易产生干扰）。
其具体的电路由以下几类：（DBuck电路一一降圧斩波器，其输岀平均电圧U0小于输入电圧Ui,极性相同。
(2)Boost电路一一升压斩波器，其输出平均电压U0大于输入电压Ui,极性相同。
(3)Buck-Boost电路一一降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui, 极性相反，电感传输。
(4)Cuk电路一一降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui,极性相反，电容传输。
BUCK_BOOST电路原理分析BUCK-BOOST电路是一种常用的电源变换电路，可以将输入电压转换为更高或更低的输出电压。
它是基于开关电源工作原理的一种变换电路，通过控制开关管的导通和断开，来实现电源电压的变换和稳定输出。
BUCK-BOOST电路的基本原理如下：1.电感的作用：BUCK-BOOST电路中，电感起到存储能量的作用。
当开关管导通时，电感充电，存储电能；当开关管断开时，电感放电，释放电能。
通过电感的存储和释放，可以使得输出电压保持平稳。
2.开关管控制：BUCK-BOOST电路中的开关管通常为MOSFET管或BJT 管。
通过控制开关管的导通和断开，可以控制电感充电和放电的时间。
当开关管导通时，电感充电，输出电压增大；当开关管断开时，电感放电，输出电压降低。
3.反馈控制：BUCK-BOOST电路通常会添加反馈控制回路来实现电压的稳定输出。
在反馈控制回路中，通过采样电路获取输出电压信号，并与参考电压进行比较，得到误差信号。
然后通过控制开关管的导通和断开，来调整输出电压，使得误差信号逐渐趋近于零，实现稳定输出。
4.脉宽调制（PWM）控制：BUCK-BOOST电路通常使用脉宽调制控制方法来实现开关管的控制。
脉宽调制就是根据误差信号改变开关管的导通时间，使得开关管导通时间与断开时间按照一定规律改变，从而实现稳定的输出电压。
5.滤波电容的作用：BUCK-BOOST电路中，通常会添加滤波电容，用于平滑输出电压。
滤波电容能够吸收电感放电过程中的脉动，并保持输出电压的稳定性。
总的来说，BUCK-BOOST电路是通过控制开关管的导通和断开来实现电压的变换和稳定输出的。
通过电感的存储和释放能量、反馈控制回路、脉宽调制控制和滤波电容的作用，可以实现输入电压到输出电压的变换，并保持输出电压的稳定性。
BUCK-BOOST电路在电源设计中具有广泛的应用，可满足不同电压要求的设备需求。
升降压电路原理分析本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.MarchBUCK BOOST电路原理分析电源网讯Buck变换器：也称降压式变换器，是一种输出电压小于输入电压的单管不隔离直流变换器。
图中，Q为开关管，其驱动电压一般为PWM(Pulse width modulation脉宽调制)信号，信号周期为Ts，则信号频率为f=1/Ts，导通时间为Ton，关断时间为Toff，则周期Ts=Ton+Toff，占空比Dy= Ton/Ts。
Boost变换器：也称升压式变换器，是一种输出电压高于输入电压的单管不隔离直流变换器。
开关管Q也为PWM控制方式，但最大占空比Dy必须限制，不允许在Dy=1的状态下工作。
电感Lf在输入侧，称为升压电感。
Boost变换器也有CCM和DCM两种工作方式Buck/Boost变换器：也称升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但其输出电压的极性与输入电压相反。
Buck/Boost变换器可看做是Buck变换器和Boost变换器串联而成，合并了开关管。
Buck/Boost变换器也有CCM和DCM两种工作方式，开关管Q也为PWM控制方式。
LDO的特点：① 非常低的输入输出电压差② 非常小的内部损耗③ 很小的温度漂移④ 很高的输出电压稳定度⑤ 很好的负载和线性调整率⑥ 很宽的工作温度范围⑦ 较宽的输入电压范围⑧ 外围电路非常简单，使用起来极为方便DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。
斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton(通用)，二是频率调制方式，ton不变，改变Ts（易产生干扰）。
其具体的电路由以下几类：（1）Buck电路——降压斩波器，其输出平均电压 U0小于输入电压Ui，极性相同。
（2）Boost电路——升压斩波器，其输出平均电压 U0大于输入电压Ui，极性相同。

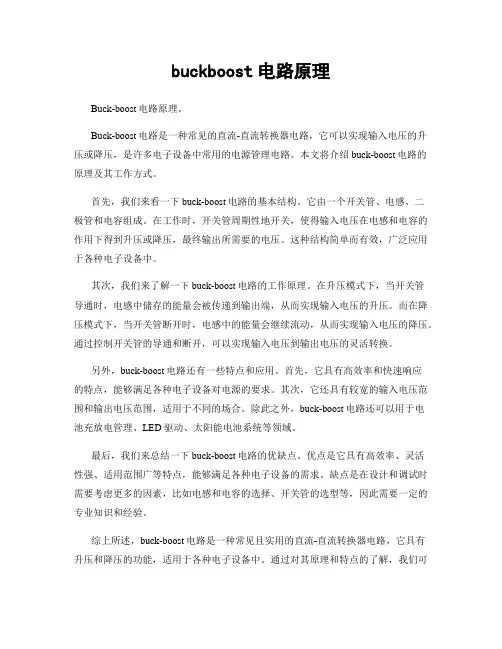

buckboost电路原理Buck-boost电路原理。
Buck-boost电路是一种常见的直流-直流转换器电路，它可以实现输入电压的升压或降压，是许多电子设备中常用的电源管理电路。
本文将介绍buck-boost电路的原理及其工作方式。
首先，我们来看一下buck-boost电路的基本结构。
它由一个开关管、电感、二极管和电容组成。
在工作时，开关管周期性地开关，使得输入电压在电感和电容的作用下得到升压或降压，最终输出所需要的电压。
这种结构简单而有效，广泛应用于各种电子设备中。
其次，我们来了解一下buck-boost电路的工作原理。
在升压模式下，当开关管导通时，电感中储存的能量会被传递到输出端，从而实现输入电压的升压。
而在降压模式下，当开关管断开时，电感中的能量会继续流动，从而实现输入电压的降压。
通过控制开关管的导通和断开，可以实现输入电压到输出电压的灵活转换。
另外，buck-boost电路还有一些特点和应用。
首先，它具有高效率和快速响应的特点，能够满足各种电子设备对电源的要求。
其次，它还具有较宽的输入电压范围和输出电压范围，适用于不同的场合。
除此之外，buck-boost电路还可以用于电池充放电管理、LED驱动、太阳能电池系统等领域。
最后，我们来总结一下buck-boost电路的优缺点。
优点是它具有高效率、灵活性强、适用范围广等特点，能够满足各种电子设备的需求。
缺点是在设计和调试时需要考虑更多的因素，比如电感和电容的选择、开关管的选型等，因此需要一定的专业知识和经验。
综上所述，buck-boost电路是一种常见且实用的直流-直流转换器电路，它具有升压和降压的功能，适用于各种电子设备中。
通过对其原理和特点的了解，我们可以更好地应用和设计这种电路，满足不同场合的需求。
希望本文能够对您有所帮助，谢谢阅读！。
升压BOOST电路和降压BUCK电路最容易的理解升压电路框图首先在了解BOOST电路时，要学会如何分析最简单的升压电路框图。
如图：首先识别每个元件基本功能：电感：储能i电感；MOS管：开关作用；二极管：续流；电容：储能电容。
了解升压电路的原理，要明白Vout和Vin的差别。
所以我们从Vout与Vin分析就可以明白升压电路的原理。
在分析之前需要记住一句定理：•伏秒积平衡：即伏秒原则，处于稳定状态的电感，开关导通时间（电流上升段）的伏秒数须与开关关断（电流下降段）时的伏秒数在数值上相等•依据公式U=Ldi/dt；==Udt=Ldi•首先我们要从电感分析。
•Uon * ton=Uoff * toff•当MOS=ON时：Uon=Uin；ton=DT; //D是开启时占空比。
•当MOS=off时：Uoff=Uout；toff=（1-D)T；代入公式后•Uin * DT=Uout * （1-D）T；•计算后得出：•Vout/Vin=1/(1-D)；因为D<1，所以输出电压比输入电压>1则该电路实现升压。
注意：在设计升压电路上，线路上涉及续流二极管极为重要，在升压过程中，VOUT逐渐变大，二极管防止输出电压倒灌至输入导致电路损坏。
降压电路框图降压电路原理和升压大致一样，也从输出和输入的角度分析降压原理。
根据伏秒积平衡：•Von * DT=Voff * (1-D)T•-当ON时电感电压VL=Vin-Vout，OFF时VL=Vout；•(Vin-Vout) * DT=Vout * (1-DT)•计算得出输出电压比输入电压=DT ，又D<1 则输入大于输出电压，因此处于降压。
Buck和Boost都是常用的DC-DC变换器电路，它们可以将输入电压转换为输出电压，实现电能的高效传输和转换。
1. Buck电路原理
Buck电路是一种降压电路，其原理是利用开关管和电感、电容等元件构成的滤波电路实现电能的转换。
Buck电路的输入电压经过开关管和电感、电容等元件构成的滤波电路进行降压、滤波处理，最终输出所需的电压。
2. Boost电路原理
Boost电路是一种升压电路，其原理是利用开关管和电感、电容等元件构成的滤波电路实现电能的转换。
Boost电路的输入电压经过开关管和电感、电容等元件构成的滤波电路进行升压、滤波处理，最终输出所需的电压。
总的来说，Buck和Boost电路都是基于开关管和电感、电容等元件构成的滤波电路实现电能的转换，其区别在于电路的输入和输出电压方向不同。
Buck电路是一种降压电路，Boost电路是一种升压电路。

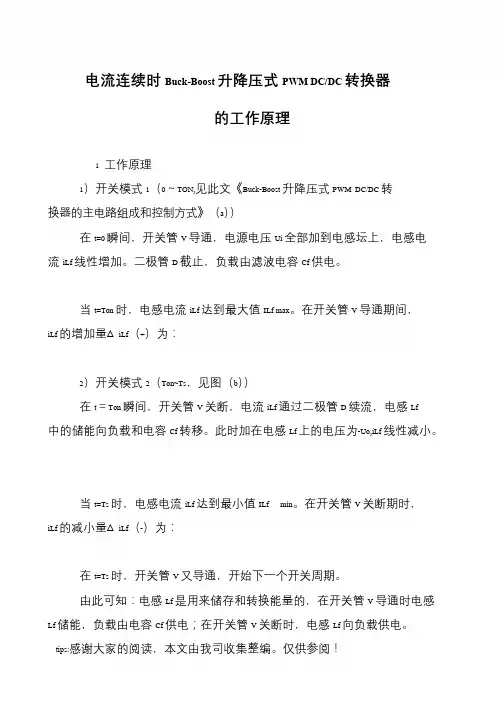

电流连续时Buck-Boost 升降压式PWM DC/DC 转换器
的工作原理
1 工作原理
1）开关模式1（0～TON,见此文《Buck-Boost 升降压式PWM DC/DC 转换器的主电路组成和控制方式》（a））
在t=0 瞬间，开关管V 导通，电源电压Ui 全部加到电感坛上，电感电
流iLf 线性增加。
二极管D 截止，负载由滤波电容Cf 供电。
当t=Ton 时，电感电流iLf 达到最大值ILf max。
在开关管V 导通期间，iLf 的增加量△iLf（+）为：
2）开关模式2（Ton~Ts，见图（b））
在t＝Ton 瞬间，开关管V 关断，电流iLf 通过二极管D 续流，电感Lf
中的储能向负载和电容Cf 转移。
此时加在电感Lf 上的电压为-Uo,iLf 线性减小。
当t=Ts 时，电感电流iLf 达到最小值ILf min。
在开关管V 关断期时，iLf 的减小量△iLf（-）为：
在t=Ts 时，开关管V 又导通，开始下一个开关周期。
由此可知：电感Lf 是用来储存和转换能量的，在开关管V 导通时电感
Lf 储能，负载由电容Cf 供电；在开关管V 关断时，电感Lf 向负载供电。
tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。

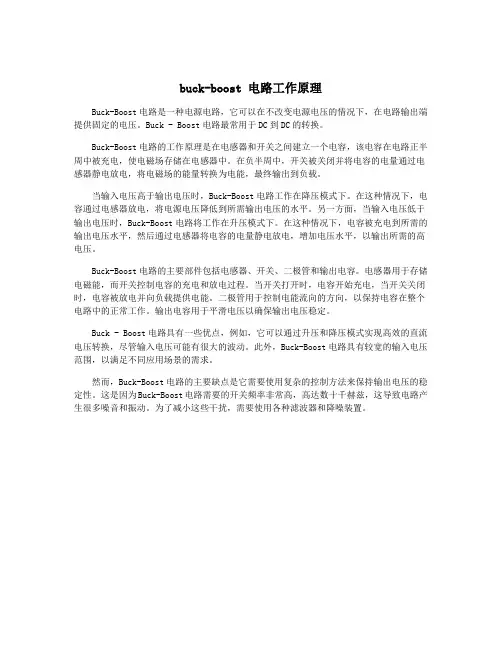

buck-boost 电路工作原理Buck-Boost电路是一种电源电路，它可以在不改变电源电压的情况下，在电路输出端提供固定的电压。
Buck - Boost电路最常用于DC到DC的转换。
Buck-Boost电路的工作原理是在电感器和开关之间建立一个电容，该电容在电路正半周中被充电，使电磁场存储在电感器中。
在负半周中，开关被关闭并将电容的电量通过电感器静电放电，将电磁场的能量转换为电能，最终输出到负载。
当输入电压高于输出电压时，Buck-Boost电路工作在降压模式下。
在这种情况下，电容通过电感器放电，将电源电压降低到所需输出电压的水平。
另一方面，当输入电压低于输出电压时，Buck-Boost电路将工作在升压模式下。
在这种情况下，电容被充电到所需的输出电压水平，然后通过电感器将电容的电量静电放电，增加电压水平，以输出所需的高电压。
Buck-Boost电路的主要部件包括电感器、开关、二极管和输出电容。
电感器用于存储电磁能，而开关控制电容的充电和放电过程。
当开关打开时，电容开始充电，当开关关闭时，电容被放电并向负载提供电能。
二极管用于控制电能流向的方向，以保持电容在整个电路中的正常工作。
输出电容用于平滑电压以确保输出电压稳定。
Buck - Boost电路具有一些优点，例如，它可以通过升压和降压模式实现高效的直流电压转换，尽管输入电压可能有很大的波动。
此外，Buck-Boost电路具有较宽的输入电压范围，以满足不同应用场景的需求。
然而，Buck-Boost电路的主要缺点是它需要使用复杂的控制方法来保持输出电压的稳定性。
这是因为Buck-Boost电路需要的开关频率非常高，高达数十千赫兹，这导致电路产生很多噪音和振动。
为了减小这些干扰，需要使用各种滤波器和降噪装置。
BUCKBOOST电路原理分析其原理如下：1.工作原理：当输入电压 Vin 施加到电路中时，开关器件通断周期性地将输入电压施加到能量存储元件上。
当开关器件处于闭合状态时，输入电压 Vin施加到能量存储元件上，储存了一部分能量。
当开关器件处于断开状态时，能量存储元件释放储存的能量，将其转移到输出负载上。
2.降压模式：在降压模式下，输入电压 Vin 大于输出电压 Vout。
当开关器件处于闭合状态时，输入电压 Vi 施加到能量存储元件上，电感储存了一部分能量。
当开关器件处于断开状态时，能量存储元件（电感）释放储存的能量，此时输出电压 Vout 较低。
3.升压模式：在升压模式下，输入电压 Vin 小于输出电压 Vout。
当开关器件处于闭合状态时，能量存储元件（电感）施加输入电压 Vin，将其储存。
当开关器件处于断开状态时，能量存储元件释放储存的能量，此时输出电压Vout 较高。
4.控制电路：控制电路通过检测输出电压 Vout 的大小，控制开关器件的通断状态，以维持所需的输出电压。
当输出电压低于设定值时，控制电路使开关器件闭合，输入电压通过能量存储元件传递给输出负载。
当输出电压高于设定值时，控制电路使开关器件断开，能量存储元件释放储存的能量给输出负载供电。
5.优点：-宽范围的输入电压调整能力，适用于多种应用。
-输出电压可高于或低于输入电压，提供更大的灵活性。
- 由于能量存储元件的存在，Buck Boost电路具有较好的噪声抑制能力。
6.应用领域：-电池供电系统，如电动汽车、无人机等。
-通信设备，如无线基站、卫星通信设备等。
-太阳能电池和风能发电系统。
-各种LED照明应用。
总之，BUCKBOOST电路通过开关器件和能量存储元件的配合，实现对输入电压的降压或升压，可以在宽范围的输入电压下调整输出电压，并具有良好的噪声抑制能力。
这种电路结构在很多领域中发挥着重要的作用。
升降压（Buck-Boost）变换器仿真一、选题背景1、理解升压一降压式变换器的电路图，对电路中的元器件的作用有深刻的认识。
2、在对升压-降压(Boost-Buck)式变换器电路理论分析的基础上，建立基于Simlink 的升压一降压式变换器的仿真模型3、运用绝缘栅双极晶体管(IGBT) 对升压一降压进行控制，并对工作情况进行仿真分析与研究4、直流斩波是将直流电压变换成固定的或可调的直流电压。
使用直流斩波技术，不仅可以实现调压的功能，面且还可以达到改善网侧谐波和提高功率因数的目的。
升压-降压式变换电路即升降压斩波电路，主要应用于已具有直流电源需要调节直流电压的场合。
说明本课题应解决的主要问题及应达到的技术要求，简述本设计的指导思想。
二、原理分析(设计理念)（格式：宋体，4号，加粗，两端对齐）升降压变换器、入出极性相反原理图, 当开关闭合时，此时电感由电压励磁，电感增加的磁通为：Vi;当开关断开时，电感削磁，电感减少的磁通为：V当开关闭合与开关断开的状态达到平衡时，增加的磁通等于减少的磁通，可能Vi< VO，也可能Vi>VO当可控开关V出于通态时，电源经V向电感L供电使其贮存能量，此时电流为i1，同时，电容C维持输出电压基本恒定并向负载R供电。
此后，使V关断，电感1中贮存的能量向负载释放，电流为i2.稳定时, 一个周期T内电感L两端电压对时间的积分为零，当V处于通态时,U=E，说明设计原理（理念）并进行方案选择，阐明为什么要选择这个设计方案以及所采用方案的特点。
包括：重点说明要实现的功能及其要求、系统的安全性、数据的完整性、应用的运行环境及其性能等要求。
三、过程论述（格式：宋体，4号，加粗，两端对齐）根据升降压变换器的原理可以利用Simulink内的模块建立仿真模型如下图所示重点说明设计是如何实现的，包括：对设计工作的详细表述。
要求层次分明、表达确切。
在“SimPowerSystems/Electrical Sources”库中选择“DC Voltage Source”直流电压源模块，在对话框中将直流电压设置为20V。
BUCK BOOST电路原理分析电源网讯Buck变换器：也称降压式变换器，是一种输出电压小于输入电压的单管不隔离直流变换器。
图中，Q为开关管，其驱动电压一般为PWM(Pulse width modulation脉宽调制)信号，信号周期为Ts，则信号频率为f=1/Ts，导通时间为Ton，关断时间为Toff，则周期Ts=Ton+Toff，占空比Dy= Ton/Ts。
Boost变换器：也称升压式变换器，是一种输出电压高于输入电压的单管不隔离直流变换器。
开关管Q也为PWM控制方式，但最大占空比Dy必须限制，不允许在Dy=1的状态下工作。
电感Lf在输入侧，称为升压电感。
Boost变换器也有CCM和DCM两种工作方式Buck/Boost变换器：也称升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但其输出电压的极性与输入电压相反。
Buck/Boost变换器可看做是Buck变换器和Boost变换器串联而成，合并了开关管。
Buck/Boost变换器也有CCM和DCM两种工作方式，开关管Q 也为PWM控制方式。
LDO的特点：① 非常低的输入输出电压差② 非常小的内部损耗③ 很小的温度漂移④ 很高的输出电压稳定度⑤ 很好的负载和线性调整率⑥ 很宽的工作温度范围⑦ 较宽的输入电压范围⑧ 外围电路非常简单，使用起来极为方便DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。
斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton(通用)，二是频率调制方式，ton不变，改变Ts（易产生干扰）。
其具体的电路由以下几类：（1）Buck电路——降压斩波器，其输出平均电压 U0小于输入电压Ui，极性相同。
（2）Boost电路——升压斩波器，其输出平均电压 U0大于输入电压Ui，极性相同。
（3）Buck－Boost电路——降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui，极性相反，电感传输。
buck 降压和Boost 升压电路原理介绍
本文主要讲了buck 降压和Boost 升压电路原理，电路图、占空比、电感量、输出电容以及工作原理、假设及参数计算，下面就随小编来看看吧。
一、boost 电路工作原理
boost 升压电路,开关直流升压电路（即所谓的boost 或者step-up 电路）原
理2007-09-29 13:28the boost converter,或者叫step-up converter，是一种开关直
流升压电路，它可以是输出电压比输入电压高。
基本电路图见图一。
假定那个开关（三极管或者mos 管）已经断开了很长时间，所有的元件都处于理想状态，电容电压等于输入电压。
下面要分充电和放电两个部分来说明这个电路
充电过程
在充电过程中，开关闭合（三极管导通），等效电路如图二，开关（三极管）处用导线代替。
这时，输入电压流过电感。
二极管防止电容对地放电。
由于输入是直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。
随着电感电流增加，电感里储存了一些能量。
放电过程
如图，这是当开关断开（三极管截止）时的等效电路。
当开关断开（三极管截止）时，由于电感的电流保持特性，流经电感的电流不会马上变为0，而是缓慢的由充电完毕时的值变为0。
而原来的电路已断开，于是电感只能。
BUCK BOOST电路原理分析电源网讯Buck变换器：也称降压式变换器，是一种输出电压小于输入电压的单管不隔离直流变换器。
图中，Q为开关管，其驱动电压一般为PWM(Pulse width modulation脉宽调制)信号，信号周期为Ts，则信号频率为f=1/Ts，导通时间为Ton，关断时间为Toff，则周期Ts=Ton+Toff，占空比Dy= Ton/Ts。
Boost变换器：也称升压式变换器，是一种输出电压高于输入电压的单管不隔离直流变换器。
开关管Q也为PWM控制方式，但最大占空比Dy必须限制，不允许在Dy=1的状态下工作。
电感Lf在输入侧，称为升压电感。
Boost变换器也有CCM和DCM两种工作方式Buck/Boost变换器：也称升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但其输出电压的极性与输入电压相反。
Buck/Boost变换器可看做是Buck变换器和Boost变换器串联而成，合并了开关管。
Buck/Boost变换器也有CCM和DCM两种工作方式，开关管Q也为PWM控制方式。
LDO的特点：① 非常低的输入输出电压差② 非常小的内部损耗③ 很小的温度漂移④ 很高的输出电压稳定度⑤ 很好的负载和线性调整率⑥ 很宽的工作温度范围⑦ 较宽的输入电压范围⑧ 外围电路非常简单，使用起来极为方便DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。
斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton(通用)，二是频率调制方式，ton不变，改变Ts（易产生干扰）。
其具体的电路由以下几类：（1）Buck电路——降压斩波器，其输出平均电压 U0小于输入电压Ui，极性相同。
（2）Boost电路——升压斩波器，其输出平均电压 U0大于输入电压Ui，极性相同。
（3）Buck－Boost电路——降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui，极性相反，电感传输。
