湖南工程学院课程设计课程名称电力电子技术课程设计课题名称Buck-Boost变换器设计专业班级学号姓名指导教师2013 年月日湖南工程学院课程设计任务书课程名称电力电子技术课程设计课题Buck-Boost变换器设计专业班级学生姓名学号指导老师审批任务书下达日期2013年月日任务完成日期2013年月日目录第一章概述 (6)第二章Buck-Boost变换器设计总体思路 (7)2.1电路总设计思路 (7)2.2电路设计原理与框图 (7)第三章Buck-Boost主电路设计 (8)3.1 Buck-Boost主电路基本工作原理 (8)3.2主电路保护（过电压保护） (10)3.3 Buck-boost变换器元件参数 (11)3.3.1 占空比 (11)3.3.2滤波电感L (11)3.3.3滤波电容 (11)3.4 Buck-Boost仿真电路及结果 (12)3.4.1 Buck-Boost变换器仿真模型 (12)3.4.2不同占空比 的仿真结果 (13)第四章控制和驱动电路模块 (17)4.1SG3525脉冲调制器控制电路 (17)4.1.1 SG3525简介 (17)4.1.2 SG3525内部结构和工作特性 (17)4.2SG3525构成控制电路单元电路图 (20)4.3驱动电路设计 (20)第五章总体与体会 (21)第六章参考文献 (22)第七章附录 (23)第一章概述自20世纪50年代，美国宇航局以小型化重量轻为目标而为搭载火箭开发首个开关电源以来，在半个多世纪的发展中，开关电源逐步取代了传统技术制造的相控稳压电源，并广泛应用于电子整机设备中。
随着集成电路的发展，开关电源逐渐向集成化方向发展，趋于小型化和模块化。
近20年来，集成开关电源沿两个方向发展。
第一个方向是对开关电源的控制电路实现集成化。
与国外开关电源技术相比，国内从1977年才开始进入初步发展期，起步较晚、技术相对落后。
目前国内DC/DC模块电源市场主要被国外品牌所占据，它们覆盖了大功率模块电源的大部分以及中小功率模块电源一半的市场。
1 绪论电力电子学,又称功率电子学。
它主要研究各种电力电子器件，以及由这些电力电子器件所构成的各式各样的电路或装置，以完成对电能的变换和控制。
为自动化专业开设的专业基础技术技能设计，课程设计对自动化专业的学生是一个非常重要的实践教学环节。
通过设计能够使学生巩固、加深对变流电路基本理论的理解，提高学生运用电路基本理论分析和处理实际问题的能力，培养学生的创新精神和创新能力。
斩波电路(DC Chopper)的功能是将直流电变为另一固定电压或可调电压的直流电，也称为直接直流—直流变换器( DC/DC Converter)。
直流斩波电路的种类很多，包括6种基本斩波电路：降压斩波电路，升压斩波电路，升降压斩波电路，Cuk斩波电路，Sepic斩波电路，Zeta斩波电路，前两种是最基本电路。
应用Multisim建立了电路的仿真模型，在此基础上对升降压斩波Boost—Buck 电路进行了较详细的仿真分析。
本文分析了升降压斩波电路的工作原理，又用Multisim对升压-降压变换器进行了仿真建模，最后对仿真结果进行了分析总结。
2直流升降压斩波电路工作原理及输入输出关系2.1升降压斩波电路工作原理图2.1所示为升降压斩波电路（Buck-Boost Chopper）原理图及波形图。
电路中电感L值很大，电容C值也很大。
因为要使得电感电流和电容电压基本为恒指。
a) 原理图b) 波形图图2.1 升压/降压斩波电路的原理图及波形图该电路的基本工作原理：当可控开关V处于通态时，电源E经V向电感L供电使其储存能量，此时电流为I1，方向如图1所示。
同时，电容C维持输出电压基本恒定并向负载R供电。
此后，使V关断，电感L中储存的能量向负载释放，电流为I 2，方向如图1所示。
可见，负载电压极性为上负下正，与电源电压极性相反。
稳态时，一个周期T 内电感L 两端电压L u 对时间的积分为零。
根据对输出电压平均值进行调制的方式不同，斩波电路有三种控制方式：1、保持开关周期T 不变，调节开关导通时间on t 不变，称为PWM 。
编号XXXX大学毕业设计题目高频同步整流BUCK变换器的设计与仿真毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：XX大学本科毕业设计（论文）诚信承诺书本人郑重声明：所呈交的毕业设计（论文）（题目：）是本人在导师的指导下独立进行研究所取得的成果。
尽本人所知，除了毕业设计（论文）中特别加以标注引用的内容外，本毕业设计（论文）不包含任何其他个人或集体已经发表或撰写的成果作品。
作者签名：年月日（学号）：高频同步整流BUCK变换器的设计与仿真摘要便携式电子产品的广泛应用，推动了开关电源技术的迅速发展。
因为开关电源具有体积小、重量轻以及功率密度和输出效率高等诸多优点，己经逐渐取代了传统的线性电源，随之成为电源芯片中的主流产品。
随着开关电源技术应用领域的扩大，对开关电源的要求也日益提高，高效率、高可靠性以及高功率密度成为趋势，这就对开关电源芯片设计提出了新的挑战。
本文首先概述了现有开关电源设计技术及其发展趋势，接着介绍了BUCK变换器的电路结构、工作原理及控制原理。
最后进行了芯片系统的仿真研究，其中首先介绍了所选芯片的性能特点及其经典电路图，然后利用LTSPICE进行了仿真验证。
基于MATLAB 的升压－降压式变换器的仿真一、摘要直流斩波电路就是将直流电压变换成固定的或可调的直流电压，也称DC/VC 变换。
使用直流斩波技术，不仅可以实现调压功能，而且还可以达到改善网侧谐波和提高功率因素的目的。
直流斩波技术主要应用于已具有直流电源需要调节直流电压的场合。
直流斩波包括降压斩波电路、升压斩波电路和升降压斩波电路。
而利用升压——降压变换器，既可以实现升压，也可以实现降压。
关键词 MATLAB 升压－降压式变换器 斩波电路 仿真二、设计目的和意义通过对升压-降压（Boost-Buck ）式变换器电路理论的分析，建立基于Simulink 的升压-降压式变换器的仿真模型，运用绝缘栅双极晶体管（IGBT ）对升压－降压进行控制，并对工作情况进行仿真分析与研究。
通过仿真分析验证所建模型的正确性。
三、设计原理升压-降压式变换器电路图如图1所示。
设电路中电感L 值很大，电容C 值也很大，使电感电流L i 和电容电压0u 基本为恒值。
设计原理是：当可控开关V 出于通态时，电源经V 向电感L 供电使其贮存能量，此时电流为1i ，方向如图1中所示。
同时，电容C 维持输出电压基本恒定并向负载R 供电。
此后，使V 关断，电感L 中贮存的能量向负载释放，电流为2i ，方向如图1中所示。
可见，负载电压极性为上负下正，与电源电压极性相反，因此该电路也称作反极性斩波电路。
稳定时，一个周期T 内电感L 两端电压L u 对时间的积分为零图1 升压-降压式变换器电路则 ： 00=⎰dt u T L当V 处于通态期间时，E u L =；而当V 处于端态期间时，=L u 0u -。
于是，=on Et off t U 0，所以输出电压为: E E t t U off on βα==其中β=1-α，若改变导通比α，则输出电压既可以比电源电压高，也可以比电源电压低。
当0<α<0.5时为降压，当0.5<α<1时为升压，如此可以实现升压-降压的变换，该电路称作升降压斩波电路即升降压变换器。
BUCK BOOST BUCK/BOOST电路的原理Buck变换器：也称降压式变换器，是一种输出电压小于输入电压的单管不隔离直流变换器.图中，Q为开关管,其驱动电压一般为PWM(Pulse width modulation脉宽调制)信号，信号周期为Ts，则信号频率为f=1/Ts,导通时间为Ton,关断时间为Toff,则周期Ts=Ton+Toff，占空比Dy= Ton/Ts。
、Boost变换器：也称升压式变换器,是一种输出电压高于输入电压的单管不隔离直流变换器.开关管Q也为PWM控制方式，但最大占空比Dy必须限制，不允许在Dy=1的状态下工作.电感Lf在输入侧，称为升压电感。
Boost变换器也有CCM和DCM两种工作方式、Buck/Boost变换器:也称升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但其输出电压的极性与输入电压相反。
Buck/Boost变换器可看做是Buck变换器和Boost变换器串联而成，合并了开关管。
Buck/Boost变换器也有CCM和DCM两种工作方式，开关管Q也为PWM控制方式。
LDO的特点：①非常低的输入输出电压差②非常小的内部损耗③很小的温度漂移④很高的输出电压稳定度⑤很好的负载和线性调整率⑥很宽的工作温度范围⑦较宽的输入电压范围⑧外围电路非常简单，使用起来极为方便DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波.斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton(通用)，二是频率调制方式，ton不变，改变Ts（易产生干扰）。
其具体的电路由以下几类:】（1）Buck电路—-降压斩波器，其输出平均电压U0小于输入电压Ui，极性相同。
（2）Boost电路——升压斩波器，其输出平均电压U0大于输入电压Ui，极性相同。
（3）Buck－Boost电路——降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui，极性相反，电感传输。
开关电源拓扑结构概述(降压,升压,反激、正激)主回路—开关电源中，功率电流流经的通路。
主回路一般包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器、等所有功率器件，以及供电输入端和负载端。
开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。
开关电源主回路可以分为隔离式与非隔离式两大类型。
1. 非隔离式电路的类型：非隔离——输入端与输出端电气相通，没有隔离。
1.1. 串联式结构串联——在主回路中开关器件（下图中所示的开关三极管T）与输入端、输出端、电感器L、负载RL四者成串联连接的关系。
开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。
串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。
例如buck拓扑型开关电源就是属于串联式的开关电源上图是在图1-1-a电路的基础上，增加了一个整流二极管和一个LC滤波电路。
其中L 是储能滤波电感，它的作用是在控制开关K接通期间Ton限制大电流通过，防止输入电压Ui直接加到负载R上，对负载R进行电压冲击，同时对流过电感的电流iL转化成磁能进行能量存储，然后在控制开关T关断期间Toff把磁能转化成电流iL继续向负载R提供能量输出；C是储能滤波电容，它的作用是在控制开关K接通期间Ton把流过储能电感L的部分电流转化成电荷进行存储，然后在控制开关K关断期间Toff把电荷转化成电流继续向负载R提供能量输出；D是整流二极管，主要功能是续流作用，故称它为续流二极管，其作用是在控制开关关断期间Toff，给储能滤波电感L释放能量提供电流通路。
在控制开关关断期间Toff，储能电感L将产生反电动势，流过储能电感L的电流iL由反电动势eL的正极流出，通过负载R，再经过续流二极管D的正极，然后从续流二极管D的负极流出，最后回到反电动势eL的负极。
目录摘要........................................................................................................ - 1 -设计目的................................................................................................ - 1 -设计原理................................................................................................ - 2 -一、降压斩波电路 ....................................................................... - 2 -二、升压斩波电路 ....................................................................... - 3 -三、升降压斩波电路 ................................................................... - 4 -设计过程................................................................................................ - 5 -一、仿真原理图 ........................................................................... - 5 -二、仿真设计的详细过程 ........................................................... - 6 -结果........................................................................................................ - 6 -总结........................................................................................................ - 9 -心得体会.............................................................................................. - 10 -参考文献.............................................................................................. - 11 -摘要直流斩波电路的种类很多，包括6种基本斩波电路：降压斩波电路，升压斩波电路，升降压斩波电路，Cuk斩波电路，Sepic斩波电路，Zeta斩波电路，前两种是最基本电路。
目录绪论 (3)一．降压斩波电路 (6)二．直流斩波电路工作原理及输出输入关系 (12)三．D c／D C变换器的设计 (18)四．测试结果 (19)五．直流斩波电路的建模与仿真 (29)六．课设体会与总结 (30)七．参考文献 (31)绪论1. 电力电子技术的内容电力电子学,又称功率电子学(Power Electronics)。
它主要研究各种电力电子器件，以及由这些电力电子器件所构成的各式各样的电路或装置，以完成对电能的变换和控制。
它既是电子学在强电(高电压、大电流)或电工领域的一个分支，又是电工学在弱电(低电压、小电流)或电子领域的一个分支，或者说是强弱电相结合的新科学。
电力电子学是横跨“电子”、“电力”和“控制”三个领域的一个新兴工程技术学科。
电有直流(DC)和交流(AC)两大类。
前者有电压幅值和极性的不同，后者除电压幅值和极性外，还有频率和相位的差别。
实际应用中，常常需要在两种电能之间，或对同种电能的一个或多个参数(如电压，电流，频率和功率因数等)进行变换。
变换器共有四种类型：交流-直流(AC-DC)变换：将交流电转换为直流电。
直流-交流(DC-AC)变换：将直流电转换为交流电。
这是与整流相反的变换，也称为逆变。
当输出接电网时，称之为有源逆变；当输出接负载时，称之为无源逆变。
交-交(AC-AC)变换，将交流电能的参数(幅值或频率)加以变换。
其中：改变交流电压有效值称为交流调压；将工频交流电直接转换成其他频率的交流电，称为交-交变频。
直流-直流(DC-DC)变换，将恒定直流变成断续脉冲输出，以改变其平均值。
2. 电力电子技术的发展在有电力电子器件以前，电能转换是依靠旋转机组来实现的。
与这些旋转式的交流机组比较,利用电力电子器件组成的静止的电能变换器,具有体积小、重量轻、无机械噪声和磨损、效率高、易于控制、响应快及使用方便等优点。
1957年第一只晶闸管—也称可控硅(SCR)问世后，因此,自20世纪60年代开始进入了晶闸管时代。
《MATLAB工程应用》升降压（Buck-Boost）变换器仿真一、选题背景Buck-Boost变换器在目前的各类计算机等各类智能电子设备中广泛应用，其优点在于效率高，可以输出大电流，且静态电流小。
其高效节能的优点也带来了很大的收益，随着科技在进步，变换器技术也在进步。
二、原理分析BOOST电路中，主电路由开关管、二极管VD、储能滤波电感L 、输出滤波电容C等组成。
它是DC-DC变换器中最常用的电路’因为输出电压大于输入电压的非隔离型变压电路，所以又叫作升压型变换器。
其可看作是Buck变换器与Boost变换器串联而成。
Buck-Boost 型开关电源以其电路结构简洁，输入电压范围宽，可升降压，输入输出电压极性相反，被广泛应用于中小功率DC/DC变换场合。
电感影响输出纹波大小，电压的调整率。
电容起到滤波的作用，可根据输出脉动电压峰峰值来确定。
三、过程论述Simulink Library Browser先找出R、L、C并将R设为10Ω，L 设为133e-6H,C设为1.67e-3F。
其次Simulink Library Browser 中找到示波器scope，并设置为6个通道。
接着设置DC直流电源，设置电压为20V。
在Power electronics中找到Mosfet以及Diode 参数不动。
找到Pulse Generator及Multimeter将其与示波器连接。
最后找出powergui放入连线图，连线如图一。
四、结果分析仿真时间为0.1s，连线图如图一所示，波形图如图二所示。
图1 设计连线图图二波形图图四 C赋值图三 L赋值图五 R赋值五、课程设计总结通过这次课程设计，我学会了如何利用matlab实现各种实验仿真，熟练学会了升压降压变换器的原理，对我的专业知识有了很大提升。
在设计中，对RLC的值计算算是卡的比较久的但还是解决了。
参考文献［1］周建兴.MATLAB从入门到精通.北京：人民邮电出版社，2008［2］龚纯，王正林.MA TLAB最优化计算.北京：电子工业出版社, 2009.。

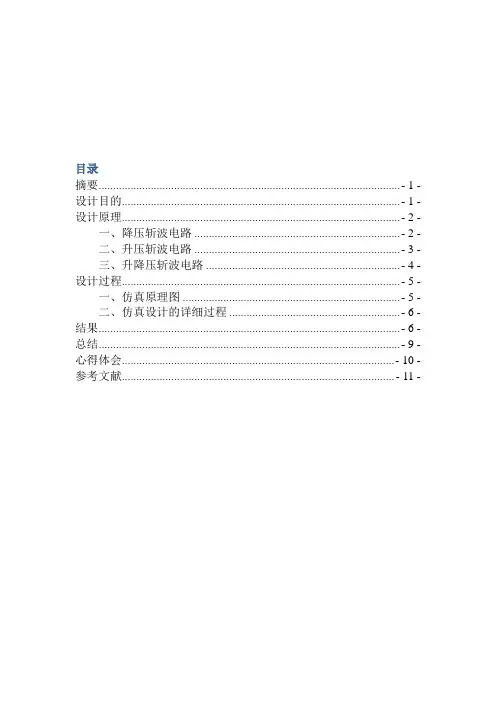

目录摘要........................................................................................................ - 1 -设计目的................................................................................................ - 1 -设计原理................................................................................................ - 2 -一、降压斩波电路 ....................................................................... - 2 -二、升压斩波电路 ....................................................................... - 3 -三、升降压斩波电路 ................................................................... - 4 -设计过程................................................................................................ - 5 -一、仿真原理图 ........................................................................... - 5 -二、仿真设计的详细过程 ........................................................... - 6 -结果........................................................................................................ - 6 -总结........................................................................................................ - 9 -心得体会.............................................................................................. - 10 -参考文献.............................................................................................. - 11 -摘要直流斩波电路的种类很多，包括6种基本斩波电路：降压斩波电路，升压斩波电路，升降压斩波电路，Cuk斩波电路，Sepic斩波电路，Zeta斩波电路，前两种是最基本电路。
直流斩波电路的功能是将直流电变为另一固定电压或可调电压的直流电，也称为直接直流—直流变换器。
本文先分析了降压斩波电路，升压斩波电路，升降压斩波电路的工作原理，又用Matlab对升压-降压变换器进行了仿真建模，最后对仿真结果进行了分析总结。
应用Matlab的可视化仿真工具Simulink 建立了电路的仿真模型，在此基础上对升降压斩波Boost—Buck电路进行了较详细的仿真分析。
设计目的本次设计的预期目的如下：1、理解直流斩波电路中的降压斩波电路、升压斩波电路、升降压斩波电路的工作原理，熟悉其原理图及工作时的波形图，掌握着两种电路的输入输出关系、电路解析方法、工作特点，并在理解的基础上会对直流斩波电路进行分析计算，加深对直流斩波电路的掌握及应用。
2、熟练运用Matlab的可视化仿真工具Simulink建立电路的仿真模型，在此基础上对升降压斩波Boost—Buck电路进行仿真分析，认真做好每个步骤。
以提高设计建模的能力及加强对Matlab/Simulink 软件的熟练程度。
3、认真分析总结仿真结果，将仿真波形与常规分析方法得到的结果进行比较，对结果进行比较分析，体会Matlab软件在电力电子技术学习和研究中的使用价值。

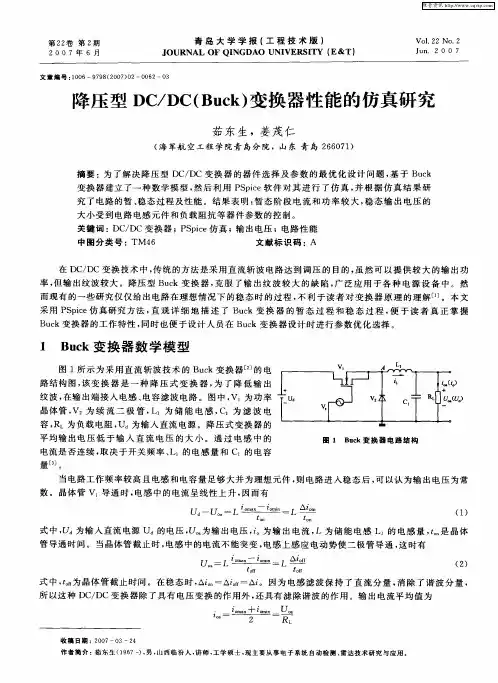

设计原理一、降压斩波电路降压斩波（BUCK）电路的拓扑结构图如1-1 所示。
图中实线部分表示开关器件导通时的回路，虚线部分表示器件关断时的续流回路。
1、t=to时s闭合，电源ui向负载供电，负载电压uo=ui。
2、t=t1时s断开，二极管D续流，负载电流下降。
通常串接较大电感L使负载电流连续且脉动小。
3、t=t2时刻，s再次闭合，重复上述过程。
由电感器件的伏秒平衡原理，可以得出在电流连续和断续两种情况下，BUCK 斩波电路的输出电压。
电感电流连续时，有化简可得：电感电流断续时，有化简可得：由此可以看出，电感电流断续情况下的输出电压更高。
二、升压斩波电路升压斩波（BOOST）电路的拓扑结构如图2-1 所示。
在图2-1 中，实线部分表示开关器件导通时的回路，虚线部分表示开关器件关断时的回路1、假设L和C值很大。
2、s闭合时，电源ui向电感L充电，电容C向负载R供电3、s断开时，电源ui和电感L同时向电容C充电，并向负载提供能量由电感器件的伏秒平衡原理，可以得出在电流连续和断续两种情况下，BUCK 斩波电路的输出电压。
电感电流连续时，有化简可得：电感电流断续时，有：化简可得：由此可以看出，电感电流断续情况下的输出电压更高三、升降压斩波电路升降压斩波电路的拓扑结构如图3-1 所示。
实线部分表示开关器件导通时的回路，虚线部分表示开关器件关断时的回路1、s闭合时，电源ui向L供电使其贮能，C维持输出电压恒定并向负载R供电。
2、s断开时，L的能量向负载释放，负载电压极性为上负下正，与电源电压极性相反，该电路也称作反极性斩波电路。
由伏秒平衡原理可得电感电流连续和断续的输出电压，且其极性与输入相反。
电感电流连续时，有化简可得电感电流断续时，有化简可得由此可以看出，电感电流断续时，BUCK-BOOST 斩波电路的输出电压也增大。
设计过程一、仿真原理图仿真参照的原理图如下：图（1）仿真原理图上图将开关s替换成IGBT (Insulated Gate Bipolar Transistor)，绝缘栅双极性晶体管，是由BJT(双极型三极管)和MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式功率半导体器件, 兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的优点。
GTR饱和压降低，载流密度大，但驱动电流较大；MOSFET驱动功率很小，开关速度快，但导通压降大，载流密度小。
IGBT综合了以上两种器性的优点，驱动功率小而饱和压降低。
非常适合应用于直流电压为600V及以上的变流系统如交流电机、变频器、开关电源、照明电路、牵引传动等领域。
故使用IGBT可以在很大程度上优化设计，减少误差，利于仿真结果的分析。
二、仿真设计的详细过程根据升降压斩波电路原理图，建立升压-降压式变换器仿真模型，如图（2）所示：图（2）仿真图由IGBT构成直流降压斩波电路(Buck Chop-per)的建模和参数设置：（1）电压源参数取Uo=100V；（2）IGBT按默认参数设置，（3）二极管按默认参数设置；（4）负载参数取R＝50 Ω，C＝3e－06 F；（5）电感支路L＝95e-5H（6）打开仿真参数窗口，选择ode23tb算法，相对误差设置为1e-03，开始仿真时间设置为0，停止仿真时间设置为0.002 s；（7）控制脉冲周期设置为1e-04s,控制脉冲占空比分别设为50％、33.3%、75%。
结果参数设置完毕后，启动仿真，得到如下仿真结果。
其中，Ic为IGBT 电流，Id为二级管电流，I1为电感电流，V为负载电压，Mean为负载电压平均值。
1、脉冲发生器中的脉冲宽度设置为脉宽的50%，仿真结果如图（3）所示图（3）脉冲为50%时仿真结果从图上直观的看出，负载上平均电压为100 V，波形为有少许波纹的直流电压；理论计算：仿真结果与升降压斩波理论分析吻合2、脉冲发生器中的脉冲宽度设置为脉宽的33.3%，仿真结果如图（4）所示图（4）脉冲为33.3%时仿真结果负载上平均电压为50V，波形为有少许波纹的直流电压；理论计算：仿真结果与升降压斩波理论分析吻合。
3、脉冲发生器中的脉冲宽度设置为脉宽的75%，仿真结果如图（5）所示图（5）脉冲为75%时仿真结果负载上平均电压为300 V，波形为有少许波纹的直流电压；理论计算：仿真结果与升降压斩波理论分析吻合总结通过仿真结果可以直观的看到，在忽略误差的情况下，仿真结果与升降压斩波电路的理论分析吻合。
通过以上的仿真过程分析，还可以得到下列结论：直流斩波电路可将直流电压变换成固定的或可调的直流电压，控制电路需要实现的功能是产生PWM信号，通过对占空比的调节起到控制输出电压大小的目的，此外，控制电路还完成一定的保护功能。
使用直流斩波技术，不仅可以实现调压的功能，而且还可以达到改善网侧谐波和提高功率因数的目的。
直流斩波技术主要应用于已具有直流电源需要调节直流电压的场合。
升降压斩波电路（Boost- Buck Chopper ）能够方便的调节输出电压，由于输出电压为： E E t T t E t t U on on off on αα-=-==10 ；若改变导通比α，则输出电压既可以比电源电压高，也可以比电源电压低。
当0<α<1/2时为降压，当1/2<α<1时为升压，轻松实现直流变换中的升压和降压作用，工业生产应用广泛。
利用Simulink 对降压斩波电路和升降压斩波的仿真结果进行了详细分析，与采用常规电路分析方法所得到的输出电压波形进行比较，进一步验证了仿真结果的正确性。
采用Matlab/Simulink 对直流斩波电路进行仿真分析，避免了常规分析方法中繁琐的绘图和计算过程，得到了一种较为直观、快捷分析斩波电路的新方法。
同时其建模方法也适用于其他斩波电路的方针，只需对电路结构稍作改变即可实现，因此实用性较强。
应用Matlab/Simulink 进行仿真，在仿真过程中可以灵活改变仿真参数，并且能直观的观察到仿真结果随参数的变化情况，方便学习与研究。
心得体会本次设计中我首先查阅了相关书籍、资料，对直流斩波电路有了大致的掌握，接着学习了直流斩波电路的基本类型，包括降压斩波电路、升压斩波电路、升降压斩波电路等，理解了其工作原理，熟悉其原理图及工作时的波形图，掌握了这几种电路的输入输出关系、电路解析方法、工作特点，并在理解的基础上能对直流斩波电路进行分析计算，加深了对直流斩波电路的掌握及应用。
