冷热水管安装技术交底

给水及热水管道安装技术交底3资料一、前言本文旨在为给水及热水管道的安装提供技术指导和交底资料。

本文重点介绍给水及热水管道的安装注意事项、施工流程以及安全措施等方面。

二、安装注意事项1.管道选材：给水及热水管道应选用符合国家标准的材料，并进行质量检查。

2.布置管道：管道布置应尽可能简洁、美观、合理，并保持具有确定的坡度，以便排除水气。

3.管道穿越：在原有建筑中穿越过程中遇到地梁等构建物时，应避免破坏其完整性，并采用保护措施，如陶瓷砖包护。

4.验收：工程完成后，应进行必要的试水试压，以确保管道安装质量达标，不得漏水漏气。

三、施工流程1.前期准备：准备工具和材料，检查施工图纸和资料，确认设备进口位置、接头位置等，并进行必要的调整。

2.施工工序：（1）管道开槽：按照设计图纸，将开槽位置标记在管道上，然后用电钻或钢锯切割管道开槽。

（2）安装管道：按照设计图纸验收一遍开槽后的管道，然后依次将管道安装完成。

（3）安装接头：安装完管道后，将接头安装到管道上。

注意接头尺寸和质量，同时进行勾扣和紧固。

（4）试水试压：管道安装完成后，进行水压试验和抗压试验，以确保接头处不泄漏。

（5）维护保养：管道安装完成后，应进行必要的保养、检修和清理。

四、安全措施1.施工人员必须熟练掌握管道安装技术，着装符合安全要求，并戴好工作帽、手套等必要的保护装备。

2.施工现场必须按照安全要求进行标识和设施，如防护栏杆、警示牌、安全带等。

3.施工现场必须按照国家限定标准使用安全防护器材，如耳塞、防护眼镜、口罩等。

4.施工现场应制定应急方案，并遵守相关规定与流程，以确保施工安全。

五、本文系统介绍了给水及热水管道的安装注意事项、施工流程和安全措施等方面。

为保障施工质量、提高施工效率、确保施工安全提供有力的技术支持。

在施工过程中，务必按照本文中提到的要求，做好防范措施，确保所有施工人员的安全和设备的完好运行。

室内给水管道安装技术交底四篇篇一：室内给水管道安装技术交底一、工程概况青海师大建筑面积㎡，分为两部分，一部份为十一层；另一部份为，其生活给水系统采用无缝钢管和镀锌钢管，生活热水系统采用铜管。

二、施工准备1、材料检验（1）镀锌碳素钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、毛刺。

管件无偏扣、乱扣、丝扣不全或角度不准等现象。

管件及管件均应有出厂合格证。

（2）铜管检验合格，表面内壁均应光洁，不得有疵孔、裂纹等缺陷。

（3）水表的规格应符合设计要求并经自来水公司确认，热水系统选用符合温度要求的热水表。

表壳铸造无砂眼、裂纹，表玻璃盖无损坏，铅封完整，有出厂合格证。

（4）阀门的规格、型号应符合设计要求，热水系统阀门符合温度要求。

阀体铸造表面光洁、无裂纹，阀杆开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。

2、机具准备（1）机械：套丝机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵等。

（2）工具：套丝板、管钳、压力钳、手锤、活扳手、链钳、弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀等。

（3）其他：水平尺、线坠、钢卷尺、小线、压力表等。

3、作业条件（1）管道穿墙及楼板处已预留管洞或预埋套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。

（2）明装托、吊干管安装必须在安装层的结构顶板完成后进行。

沿管线安装位置的模板及杂物清理干净，托、吊、卡件均已安装牢固，位置正确。

（3）立管安装宜在主体结构完成后进行。

每层均应有明确的标高线。

暗装竖井管道，应把竖井内的模板及杂物清理干净，并有防坠落的安装措施。

三、操作工艺见下图安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道防腐和保温→管道冲洗2、安装准备认真熟悉图纸，根据施工方案决定的施工方法做好准备工作。

参看有关专业设计设备图和装修建筑图，核对各种管道和坐标、标高是否是交叉，管道排列所有空间是否合理。

有问题及明与设计和有关人员研究解决，办好变更洽商记录。

给水管安装技术交底一、工程概述本次给水管安装工程涵盖了_____（具体建筑或区域）的生活用水供应系统。

给水管采用_____材质（如 PPR 管、镀锌钢管等），管径范围为_____至_____。

安装工作包括管道敷设、管件连接、支架安装、试压冲洗等环节。

二、施工准备1、技术准备施工前，施工人员应熟悉施工图纸，了解给水管的走向、管径、标高及连接方式等技术要求。

编制施工方案，并向施工班组进行技术交底。

2、材料准备给水管及管件的规格、型号应符合设计要求，并有产品质量合格证和检验报告。

管材表面应光滑、无裂纹、无凹陷等缺陷。

管件应无砂眼、变形等问题。

阀门的规格、型号应符合设计要求，其强度和严密性试验应合格。

3、施工机具准备准备好电焊机、热熔机、套丝机、切割机、试压泵等施工机具，并确保其性能良好。

测量工具如水准仪、卷尺、角尺等应经过校验合格。

4、作业条件准备施工场地应清理干净，无杂物、积水等。

预留孔洞、预埋件的位置、尺寸应符合设计要求。

三、管道安装工艺流程1、测量放线根据设计图纸，在施工现场测量出给水管的安装位置，并弹出管道中心线和标高控制线。

2、支架制作与安装根据管道的管径、重量和敷设方式，制作合适的支架。

支架的形式有托架、吊架和管卡等。

支架应安装牢固，位置正确，间距符合规范要求。

3、管道敷设按照测量放线的位置，将管道敷设在支架上。

管道的敷设应顺直，坡度符合设计要求。

对于需要穿越墙壁、楼板的管道，应预留孔洞或预埋套管。

4、管件连接根据管材的材质，选择合适的连接方式。

如PPR 管采用热熔连接，镀锌钢管采用螺纹连接或法兰连接。

连接时，应确保接口处密封良好，无渗漏。

5、阀门安装阀门应安装在便于操作和维修的位置。

阀门在安装前，应进行强度和严密性试验，试验合格后方可安装。

6、管道试压管道安装完毕后，应进行水压试验。

试验压力为工作压力的_____倍（具体倍数根据设计要求）。

试压时，应逐步升压，达到试验压力后，稳压_____分钟（具体时间根据规范要求），检查管道及接口处有无渗漏。

PPR冷热水管道安装施工技术交底PPR冷热水管道是一种新型环保管材，具有优良的耐热耐压等特性，因此被广泛应用于建筑施工中的水力管道系统。

在PPR冷热水管道的施工过程当中，技术交底则显得尤为重要，它是施工前必须严格遵守的步骤。

一、施工前的准备在进行PPR冷热水管道的安装施工前，需要准备必要的工具与材料。

如管道，管件，热熔焊机，扳手，打印机，楼宇设计图纸等。

此外，还要进行充分的合格培训，将需要的工艺要素以及相关标准作标记，并将其设为指导施工实践的准绳。

二、施工质量的控制进行PPR冷热水管道的施工，在质量控制方面有一些要点需要注意，例如对PPR管、管件的检查和筛查，使其符合规定的性能参数和标准，同时，要进行良好的管道布局，以经过合理设计和布局的管道优化管道使用效率。

三、施工的安全保障在PPR冷热水管道的施工过程中，要合理有效地确保施工的安全，防止在施工过程中发生意外事故。

在工作现场严格遵循安全操作规程，做好安全隐患的排查与隔离，及时保养维护施工所需机械设备，并配备喷淋灭火器等安全保障设施。

四、施工完成的验收标准完成PPR冷热水管道的施工后，还需要进行质量验收，检查和验证安装质量是否符合相关标准和规范。

将PPR冷热水管道的安装情况与制定的设计图纸进行对比，以做出满意的验收报告，保证未来使用的无故障。

另外，需对完成施工的管道进行测试，检验其在正常使用和负荷条件下的承载能力和性能等方面是否合格。

五、施工后的保养和维护对于完成PPR冷热水管道的安装施工后，为确保其持久使用效果，在施工完成后，还需进行针对性的管道保养和维护。

建立管道保养制度，定期进行管道清洗和检查，及时发现并处理原因，保证管道安全、卫生、无堵塞和长期运行。

同时，指导用户进行科学的水的使用方式，节约能源、资源、现金等，达到最大程度的环保效益。

PPR冷热水管道的安装施工技术交底是施工过程质量的保证，是管道施工的重要步骤，具有非常重要的意义。

我们要按照相关的技术要求和标准进行实践，并不断学习、研究新型管道材料和施工方式，提高施工质量，保障管道工程的长久安全使用。

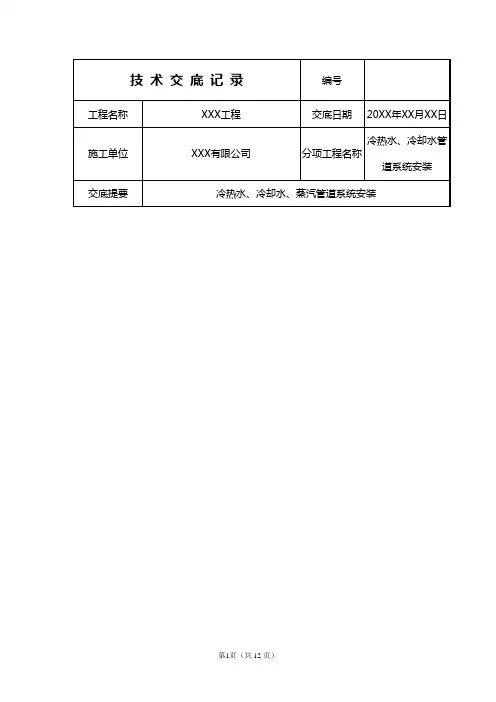

技术交底记录编号工程名称XXX工程交底日期20XX年XX月XX日冷热水、冷却水管施工单位XXX有限公司分项工程名称道系统安装交底提要冷热水、冷却水、蒸汽管道系统安装一、施工依据《建筑工程施工质量验收统一标准》GB 50300-2013《通风与空调工程施工质量验收规范》GB 50243-2002《现场设备、工业管道焊接工程施工及验收规范》GB 50236-98《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002《建筑节能工程施工质量验收规范》GB 50411-2007二、施工准备1、技术准备及要求2、熟悉图纸、掌握设计意图及要求，明晰工艺流程。

3、了解管线所处空间的建筑、结构、电气、通风等专业情况，按照设计图纸及规范要求，根据管道种类、规格、标高及走向等，进行充分沟通、综合分析，解决冲突。

4、熟悉图纸会审、图纸要求、审批的施工组织设计、施工方案、规范、标准、规程、图集等相关资料。

7、每道工序在完成后要待进行验收才能进入下道工序。

8、隐蔽工程必须经监理人员进行验收。

三、材料要求1、碳素钢管、无缝钢管、镀锌钢管管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象；2、所有连接管件不得有砂眼、裂纹、破损、划伤、偏扣、乱扣、断丝和角度不准确现象。

四、主要机具1、机械：电焊机、套丝机、钢管专用滚槽机、钢管专用开孔机、PP-R等复合管专用电焊机、坡口机、砂轮切割机、台钻、手电钻、磨光机、冲击钻、砂轮机、试压泵等。

审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底人各存一份。

技术交底记录编号工程名称新梅路能源站工程机电安装工程交底日期2017年05月20日冷热水、冷却水管施工单位江苏伟业安装集团有限公司分项工程名称道系统安装交底提要冷热水、冷却水、蒸汽管道系统安装2、工具：活动扳手、气割工具、锉刀、螺丝刀、铁锤、钢锯、管子台虎钳、管子铰板、铰刀、管钳、压钳、链钳、煨弯器、手动试压泵等。

3、量具: 水平尺、角尺、线坠、钢卷尺、游标卡尺、量角器、红外线测量仪、钢直尺、压力表、焊缝检验尺等。

一、交底目的为确保热水管道安装工程的安全、顺利进行，提高施工人员的安全意识，特进行安全技术交底。

二、交底对象所有参与热水管道安装工程的人员。

三、交底内容1. 施工人员安全要求（1）施工人员必须具备热水管道安装的相关技能和经验，持证上岗。

（2）新工人必须接受安全技术培训，通过考核后方可上岗施工。

（3）施工现场必须严格遵守安全操作规程和安全生产纪律。

2. 施工现场安全措施（1）施工现场应设立安全警示标志，明确危险区域和注意事项。

（2）施工现场应设置安全通道，确保人员、物料畅通无阻。

（3）施工现场应配备必要的安全防护设施，如安全帽、安全带、防护眼镜等。

3. 热水管道安装安全技术要求（1）安装前，应仔细核对设计图纸，确保管道走向、管径、坡度等符合设计要求。

（2）管道安装前，应对材料进行检查，确保质量合格，无损坏。

（3）管道安装过程中，严禁违规操作，如野蛮施工、强行弯曲管道等。

（4）管道连接处应采用焊接、法兰连接等方式，确保连接牢固、密封。

（5）管道安装完成后，应进行试压，确保管道无泄漏。

4. 特殊部位安装安全注意事项（1）穿越墙壁、楼板时，应设置套管，套管顶部应高出装饰地面20mm（卫生间等用水房间的套管上部高出地面50mm）。

（2）管道支架、支座的结构应符合设计要求，安装后应经验收，确认合格。

（3）管道附件安装前，应检查附件是否完好，确认合格后方可安装。

（4）套筒补偿器、波纹补偿器安装时，临时支承设施必须牢固。

（5）采用机具安装法兰时，必须待法兰临时固定后，方可松绳；作业高度大于1.2m时，应按安全要求设作业平台。

5. 作业人员安全注意事项（1）作业人员应正确佩戴个人防护用品，如安全帽、安全带、防护眼镜等。

（2）作业过程中，严禁攀爬、蹬踏管道和支架。

（3）作业人员应保持通讯畅通，确保紧急情况下能够及时得到救援。

（4）作业人员应严格遵守操作规程，确保作业安全。

四、交底时间本次安全技术交底时间为____年__月__日__时__分。

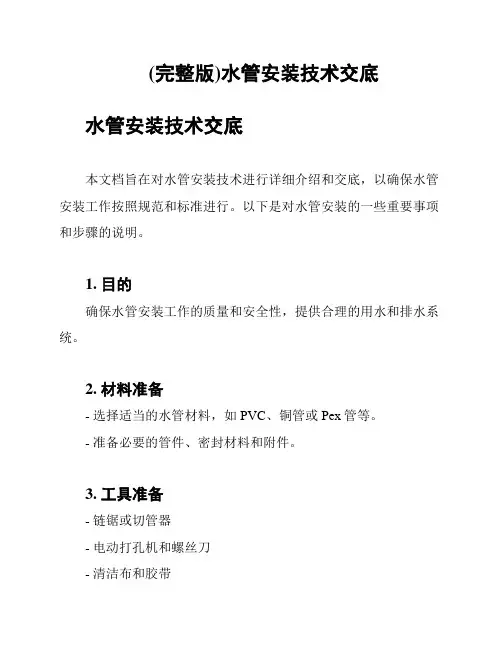

(完整版)水管安装技术交底水管安装技术交底本文档旨在对水管安装技术进行详细介绍和交底，以确保水管安装工作按照规范和标准进行。

以下是对水管安装的一些重要事项和步骤的说明。

1. 目的确保水管安装工作的质量和安全性，提供合理的用水和排水系统。

2. 材料准备- 选择适当的水管材料，如PVC、铜管或Pex管等。

- 准备必要的管件、密封材料和附件。

3. 工具准备- 链锯或切管器- 电动打孔机和螺丝刀- 清洁布和胶带- 扳手和扳手套4. 安装步骤以下是水管安装的基本步骤，可根据具体情况进行调整。

4.1.测量和设计- 根据建筑设计图纸和要求，确定水管的走向和连接点。

- 使用测量工具和水平仪测量和标记管道的位置。

4.2.切割管道- 根据测量结果，使用链锯或切管器将水管切割成所需长度。

- 确保切割平整且没有毛刺。

4.3.安装管件和连接- 在水管的适当位置安装合适的管件，并使用扳手和扳手套拧紧。

- 确保管件之间的连接牢固且不漏水。

4.4.连接到主线- 将水管的一端连接到主线供水系统。

- 使用密封材料和螺丝刀确保连接处不漏水。

4.5.测试和排除故障- 在完成水管安装后，进行系统测试并检查泄漏。

- 如有任何问题或漏水现象，立即排除故障并进行修复。

5. 安全措施- 在进行水管安装工作时，戴上适当的手套和安全眼镜。

- 注意操作工具时的安全性，避免意外伤害。

以上是水管安装技术交底的基本内容。

在实际工作中，请始终遵循安全规范和相关法律法规，并根据具体情况进行调整和安排。

请注意，本文档提供的信息仅供参考，并不具备法律效力。

在实际操作中，请根据具体要求和标准进行水管安装工作。

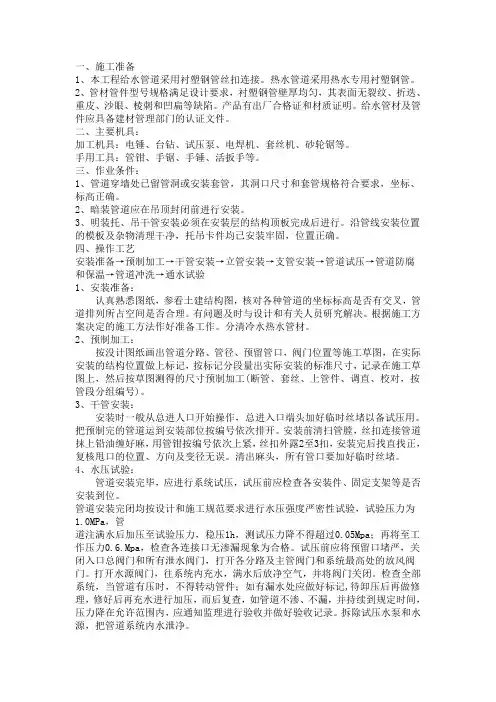

一、施工准备1、本工程给水管道采用衬塑钢管丝扣连接。

热水管道采用热水专用衬塑钢管。

2、管材管件型号规格满足设计要求，衬塑钢管壁厚均匀，其表面无裂纹、折迭、重皮、沙眼、棱刺和凹扁等缺陷。

产品有出厂合格证和材质证明。

给水管材及管件应具备建材管理部门的认证文件。

二、主要机具：加工机具：电锤、台钻、试压泵、电焊机、套丝机、砂轮锯等。

手用工具：管钳、手锯、手锤、活扳手等。

三、作业条件：1、管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。

2、暗装管道应在吊顶封闭前进行安装。

3、明装托、吊干管安装必须在安装层的结构顶板完成后进行。

沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。

四、操作工艺安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道防腐和保温→管道冲洗→通水试验1、安装准备：认真熟悉图纸，参看土建结构图，核对各种管道的坐标标高是否有交叉，管道排列所占空间是否合理。

有问题及时与设计和有关人员研究解决。

根据施工方案决定的施工方法作好准备工作。

分清冷水热水管材。

2、预制加工：按没计图纸画出管道分路、管径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的标准尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工(断管、套丝、上管件、调直、校对，按管段分组编号)。

3、干管安装：安装时一般从总进人口开始操作，总进入口端头加好临时丝堵以备试压用。

把预制完的管道运到安装部位按编号依次排开。

安装前清扫管膛，丝扣连接管道抹上铅油缠好麻，用管钳按编号依次上紧，丝扣外露2至3扣，安装完后找直找正，复核甩口的位置、方向及变径无误。

清出麻头，所有管口要加好临时丝堵。

4、水压试验：管道安装完毕，应进行系统试压，试压前应检查各安装件、固定支架等是否安装到位。

管道安装完闭均按设计和施工规范要求进行水压强度严密性试验，试验压力为1.0MPa，管道注满水后加压至试验压力，稳压1h，测试压力降不得超过0.05Mpa；再将至工作压力0.6.Mpa，检查各连接口无渗漏现象为合格。

鲁SN-010山东省建设工程质量监督总站监制鲁SN-010山东省建设工程质量监督总站监制鲁SN-010 工程名称施工单位分项工程名称给水管道及配件安装交底日期交底内容：4.6本工程楼层高度为3m，每层安装二个支架，支架距地1.1米。

4.7支架的U型卡孔应采用台钻钻孔，不得用电、气焊开孔，支架的长度及吊环、U型卡子的规格应考虑保温层的厚度。

5、管道安装5.1楼层立管、管井通室内及室内冷水支管均采用PPR给水管，太阳能到室内热水支管采用PPR热水管，热熔连接。

5.2室内给水支管暗设于墙内或地面面层内，施工时注意尽量避免各种管道的垂直交叉。

5.3确定支管高度后画线定位，剔出管槽，将预制好的支管敷在槽内，找平找正定位后用勾钉固定。

卫生器具的冷热水预留口要做在明处，加好丝堵。

6、阀门安装6.1本工程给水阀门采用球阀，阀门安装前，应做耐压强度试验。

试验应以每批（同牌号、同规格、同型号）数量中抽查10%，且不少于l个，如有漏、裂不合格的应再抽查20%，仍有不合格的则需逐个试验。

对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。

强度试验压力为公称压力的 1.5倍，严密性试验压力为公称压力的 1.1倍，试验时间不少于下表规定：6.2球阀不要倒装，倒装时，使介质长期存于阀体提升空间，检修也不方便。

7、管道安装注意事项7.1管道穿过墙壁和楼板，应设置金属或塑料套管。

穿过楼板的套管，其顶部应高出装饰地面20mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。

穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。

穿墙套管与管道之间缝隙应用阻燃密实材料填实，且端面应光滑。

管道的接口不得设在套管内。

7.2管道安装中断要进行临时封堵，以免杂物落入管道堵塞管道。

7.3两根管子交叉重叠时，必须使用弯管。

8、管道试压（试验压力要与图纸对应一致）8.1管井内、暗装给水管道在隐蔽前做好单项水压试验。

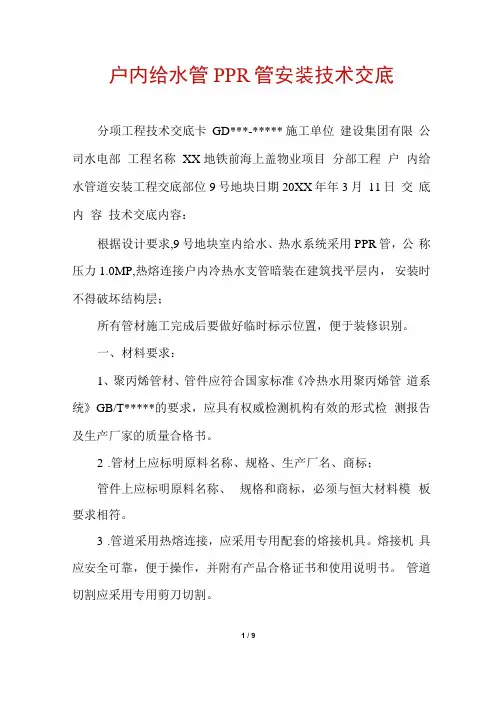

户内给水管PPR管安装技术交底分项工程技术交底卡GD***-***** 施工单位建设集团有限公司水电部工程名称XX 地铁前海上盖物业项目分部工程户内给水管道安装工程交底部位9号地块日期20XX年年3 月11日交底内容技术交底内容：根据设计要求,9号地块室内给水、热水系统采用PPR管，公称压力1.0MP,热熔连接户内冷热水支管暗装在建筑找平层内，安装时不得破坏结构层；所有管材施工完成后要做好临时标示位置，便于装修识别。

一、材料要求：1、聚丙烯管材、管件应符合国家标准《冷热水用聚丙烯管道系统》GB/T*****的要求，应具有权威检测机构有效的形式检测报告及生产厂家的质量合格书。

2.管材上应标明原料名称、规格、生产厂名、商标；管件上应标明原料名称、规格和商标，必须与恒大材料模板要求相符。

3.管道采用热熔连接，应采用专用配套的熔接机具。

熔接机具应安全可靠，便于操作，并附有产品合格证书和使用说明书。

管道切割应采用专用剪刀切割。

4.管道井处与水表连接需采用相匹配的专用螺纹接头连接或预留接口至地面要求高度封堵。

5.管材、管件的外观质量应符合下列规定：（1）管材和管件应不透光，其内外壁光滑、平整，壁厚应均匀，无气泡、划痕和影响性能的表面缺陷，色泽一致。

（2）管材端口应平整，且端面应垂直于管材的轴线。

（3）管件应完整，无缺损、无变形，合模缝、浇口应平整、无裂纹。

（4）冷水管、热水管宜有明显标志线。

二、主要机具：1.机械：PPR专用热熔机、电锤、手电钻、电焊机、试压泵等。

2.工具：断管器、管子剪、钢锯、刮刀、手锯、手锤、活扳手。

3.其它：水平尺、线坠、钢卷尺、小线、压力表等。

三、作业条件：1．室内建筑水平线已全部到位，根据建筑水平线（土建结构提供建筑1.0米线）冷热水管道所经路线压槽到位。

4.室内管道穿墙处已留管洞或安装套管，其洞口尺寸、套管规格，坐标、标高正确。

5．管道安装路线已按图纸要求弹线定位。

4. 冷热水管道交叉过桥弯下返弯位置按管道规格已剔凿完成。

一、交底编号：[此处填写交底编号]二、工程名称：[此处填写工程名称]三、交底日期：[此处填写交底日期，格式为“年月日”]四、施工单位：[此处填写施工单位名称]五、分项工程名称：水暖管道安装六、交底提要：为确保水暖管道安装工程的安全进行，防止安全事故发生，现将安全技术交底如下：七、交底内容：（一）安全常规教育1. 入场安全教育：对所有施工人员进行入场前的安全教育，考试合格后，成绩造册登记，方能上岗。

2. 现场安全规范：- 施工人员进入现场必须佩戴合格的安全帽，系好帽带，锁好扣带。

- 作业活动中严禁穿拖鞋、赤背（女职工禁止穿高跟鞋）。

- 施工现场禁止吸烟、追逐打闹，禁止酗酒后进入施工现场。

- 施工人员必须遵守国家的法律、法规和企业的规章制度以及劳动纪律。

（二）水暖管道安装施工安全要点1. 材料运输与储存：- 管道运输工具必须符合要求，运输过程中必须将管道捆绑牢固，防止掉落伤人。

- 储存材料时，应按品种、规格分区堆放，并采取防潮、防锈措施。

2. 管道安装：- 露天沟槽内管道安装前，需检查沟槽深度、宽度是否符合技术要求，放坡比例需符合规定，严禁偷工减料。

- 向沟内下管时，使用的绳索必须结实，锚桩必须牢固，沟内不得有人。

- 用剁子断管时，应均匀用力，边剁边转动管，防止裂管飞屑伤人。

3. 焊接作业：- 电焊工必须持有效证件上岗，开具用火证，设置防火设施。

- 电焊机需做到上盖下垫，防雨、防晒、防砸，并配备漏电保护节能器，双线到位，二次线不得超过30米。

- 焊把线不得有破损和裸露现象，周围易燃易爆物品需清理干净，防止火灾。

4. 高空作业：- 高空作业时，需系好安全带，作业区域下方应设置安全防护措施。

- 上下传递材料时，应使用工具，严禁抛掷。

5. 施工完毕后的安全检查：- 施工完毕后，应对现场进行全面检查，确保无安全隐患。

- 对施工过程中使用的工具、设备进行清理和保养。

八、交底要求1. 施工人员应认真阅读安全技术交底，了解并掌握各项安全要求。

.技术交底记录编号工程名称XXX工程交底日期20XX年XX月XX日冷热水、冷却水管施工单位XXX分项工程名称道系统安装交底提要冷热水、冷却水、蒸汽管道系统安装.一、施工依据《建筑工程施工质量验收统一标准》GB 50300-2013《通风与空调工程施工质量验收规》GB 50243-2002《现场设备、工业管道焊接工程施工及验收规》GB 50236-98《建筑给水排水及采暖工程施工质量验收规》GB 50242-2002《建筑节能工程施工质量验收规》GB 50411-2007二、施工准备1、技术准备及要求2、熟悉图纸、掌握设计意图及要求，明晰工艺流程。

3、了解管线所处空间的建筑、结构、电气、通风等专业情况，按照设计图纸及规要求，根据管道种类、规格、标高及走向等，进行充分沟通、综合分析，解决冲突。

4、熟悉图纸会审、图纸要求、审批的施工组织设计、施工方案、规、标准、规程、图集等相关资料。

7、每道工序在完成后要待进行验收才能进入下道工序。

8、隐蔽工程必须经监理人员进行验收。

三、材料要求1、碳素钢管、无缝钢管、镀锌钢管管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象；2、所有连接管件不得有砂眼、裂纹、破损、划伤、偏扣、乱扣、断丝和角度不准确现象。

四、主要机具1、机械：电焊机、套丝机、钢管专用滚槽机、钢管专用开孔机、PP-R 等复合管专用电焊机、坡口机、砂轮切割机、台钻、手电钻、磨光机、冲击钻、砂轮机、试压泵等。

审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底人各存一份。

.技术交底记录编号工程名称新梅路能源站工程机电安装工程交底日期2017年05月20日冷热水、冷却水管施工单位伟业安装集团分项工程名称道系统安装交底提要冷热水、冷却水、蒸汽管道系统安装.2、工具：活动扳手、气割工具、锉刀、螺丝刀、铁锤、钢锯、管子台虎钳、管子铰板、铰刀、管钳、压钳、链钳、煨弯器、手动试压泵等。

3、量具 : 水平尺、角尺、线坠、钢卷尺、游标卡尺、量角器、红外线测量仪、钢直尺、压力表、焊缝检验尺等。

工程名称交底部位工程编号日期交底内容：PPR 给水管道安装一、施工预备1.施工技术人员认真生疏图纸，领悟设计意图，对图纸中觉察的问题准时与业主、监理及设计人员联系，并作图纸会审，作好会审记录。

安装人员须生疏-PP-R 管的一般性能，把握必需的操作要点。

2.在各项预制加工工程开头前，依据设计施工图编制材料打算，，将需要的材料、设备等按规格、型号预备好，运至现场。

3.材料设备要求：到现场的管材、管件等须认真检查并经监理、业主验明材质，核对质保书，规格、型号等，合格后放能入库，并分别作好标识。

1）管材和管件的内外壁应光滑平坦，无气泡、裂纹、脱皮和明显的痕纹、凹陷，色泽应根本全都。

2）管材的端面应垂直于管材的轴线。

管件应完整、无缺损、无变形3）管件和管材不应长期置于阳光下照耀，为避开管子在储运时弯曲，堆放应平坦。

搬运管材和管件时，应留神轻放，避开油污，严禁猛烈撞击，与锐利触碰和抛、摔、拖。

4〕施工现场与材料存放处温差较大时，应于安装前将管件和管材在现场放置确定时间，使其温度接近施工现场环境温度。

二、管道安装安装工艺及要求1)工艺流程2)为确保安装质量，材料进货时应严格检验，其管径椭圆率应＜10%，管材同一截面的壁厚偏差应＜14%，内外壁应光滑、平坦，无气泡、裂口、裂纹、凹陷、脱皮和严峻的冷斑及明显的痕迹。

3)管材切割管材切割也可承受专用管剪切断：管剪刀片卡口应调整到与所切割管径相符，旋转切断时应均工程名称交底部位工程编号日期匀加力，切断后，断口应用配套整圆器整圆。

•断管时，断面应同管轴线垂直、无毛刺。

4)PP-R 管的连接•可承受焊接、热熔和螺纹连接等方式。

其中热熔连接最为牢靠，操作便利，气密性好，接口强度高。

本工程管道连接承受手持式熔接器进展热熔连接。

•连接前，应先去除管道及附件上的灰尘及异物。

•管道连接承受熔接机加热管材和管件，管材和管件的热熔深度应符合要求。

公称外径〔mm〕热熔深度〔mm〕加热时间〔s〕加工时间〔s〕冷却时间〔min〕201454225157423216.586440181264连接时，无旋转地把管端插入加热套内，到达预定深度。

技术交底记录编号工程名称新梅路能源站工程机电安装工程交底日期2017年05月20日施工单位伟业安装集团分项工程名称冷热水、冷却水管道系统安装交底提要冷热水、冷却水、蒸汽管道系统安装线垂直，以保证管子焊接的同心度。

氧气-乙炔气割断管：应将管材切割处垫高，点燃氧气-乙炔气割枪，并调整好火焰，对准划线进行断管。

(2)焊接:焊条的规格、性能要符合设计要求。

在雨、雪天、低温、刮风等恶劣环境焊接时应有保护措施。

焊条在使用前应规定进行烘干，使用时包装完好，未受潮可以直接使用；管道焊接时应有防风、雨雪措施；焊区环境温度低于-20℃，焊口应预热，预热温度为100～200℃，预热长度为200～250mm。

管道对接焊口与坡口要符合焊接工艺要求，为了管壁能充分焊透，当管壁厚度≥6mm需加工坡口。

管道对接焊口的组对和破口形式等应符合规规定；坡口加工可采用气割或坡口机加工，加工后应清除渣屑、污物、油垢，并将影响焊接质量的凹凸不平处打磨平整，露出金属光泽。

（如图）焊接前要将两管轴线对中，先将两管端部点焊牢，管径在100mm以下可点焊三个点，管径在150mm以上以点焊四个点。

检查预留接口位置、方向、变径等无误后，进行找直、找正，最后再满焊牢固。

严禁在坡口之外的母材表面引弧和试验电流，并应防止电弧擦伤母材。

在保证焊透和熔合良好的条件下，采用小电流、短弧焊、快焊速和多层多道焊工艺，并应控制层间温度。

审核人交底人接受交底人技术交底记录编号工程名称新梅路能源站工程机电安装工程交底日期2017年05月20日施工单位伟业安装集团分项工程名称冷热水、冷却水管道系统安装交底提要冷热水、冷却水、蒸汽管道系统安装管道对口焊缝不得安装在支吊架位置上或套管。

管道开口接支管应错开焊缝，并使焊缝朝向易观察和维修的方向。

管材与法兰盘焊接，应先将管材插入法兰盘，先点焊2～3点再用角尺找正找平后方可焊接，法兰盘应两面焊接，其侧焊缝不得凸出法兰盘密封面（如图）。

水暖管道安装技术交底1. 概述本文档旨在介绍水暖管道安装的技术要点和注意事项，确保安装质量和效果。

2. 材料准备在开始安装之前，请确保以下材料和工具已准备齐全：- 水暖管道：选择适合的材质和规格，并确保符合相关标准；- 排水管道：根据需要选择合适的排水系统；- 连接件和附件：如法兰、弯头、管卡等；- 防漏密封材料：确保密封性能；- 手动工具：如扳手、电钻等。

3. 安装步骤以下为水暖管道的安装步骤：3.1 测量和布局根据实际需求，合理测量和布局管道的位置和走向，确保安装位置合理、整齐，避免冲突和阻碍。

3.2 切割和连接管道根据测量结果，使用合适的工具切割水暖管道，确保切割面平整、垂直。

然后使用适当的连接件将管道连接起来，保证连接紧密、牢固。

3.3 固定管道将已连接的管道固定在预定的位置，使用管卡和吊架等工具，确保稳固且不易晃动。

3.4 密封连接处对所有连接处进行密封处理，使用合适的防漏密封材料，确保连接处不漏水。

3.5 排水系统安装如果需要安装排水系统，根据实际需求选择合适的排水管道和附件，确保排水畅通、无堵塞。

3.6 检查和测试在完成安装后，进行检查和测试，确保管道安装质量。

检查是否有漏水、松动或其他问题，并及时修复和调整。

4. 安全注意事项在进行水暖管道安装时，务必注意以下安全事项：- 确保操作人员具备相关技能和资质，遵守操作规程；- 使用合适的个人防护装备，如手套、护目镜等；- 在进行切割和连接管道时，注意防止火源和放置防火物品；- 注意电气安全，避免操作中触电危险；- 注意人身安全，避免工具或材料掉落造成伤害。

5. 维护和保养完成水暖管道安装后，定期进行维护和保养，避免堵塞、漏水等问题的发生。

如有需要，及时清洁和更换管道附件，保持管道状况良好。

以上是关于水暖管道安装技术交底的内容，请按照要求进行操作，并确保安全和质量。

> 注意：以上内容仅供参考，具体操作请根据实际情况和相关规定进行。

热水管道安装安全操作交底1. 目的为确保热水管道安装工作的顺利进行，保障施工人员的人身安全及设备设施的完好，特制定本安全操作交底。

本交底适用于热水管道安装项目的所有施工人员。

2. 操作流程2.1 准备工作- 施工前，应详细了解设计图纸和施工方案，明确施工要求和技术参数。

- 检查施工设备是否完好，如电钻、扳手、螺丝刀等。

- 检查施工材料是否符合要求，如管道、阀门、保温材料等。

- 检查施工现场是否安全，如管道走向、支架安装、电源插座等。

2.2 管道安装- 根据设计图纸和施工方案，按照正确的顺序进行管道安装。

- 管道安装应保证垂直、水平、弯曲度等技术要求。

- 管道连接应采用合适的连接方式，如焊接、法兰连接等。

- 管道安装过程中，应避免划伤、扭曲、碰撞等现象。

2.3 阀门及配件安装- 阀门安装应符合设计要求和施工规范。

- 阀门与管道连接时，应保证严密，防止泄漏。

- 各类配件安装应牢固，确保运行稳定。

2.4 保温层施工- 保温材料应符合设计要求，保证保温效果。

- 保温层施工应均匀，避免出现空鼓、裂缝等现象。

- 保温层施工后，应进行防护层施工，防止保温层受损。

3. 安全措施3.1 个人安全防护- 施工人员应穿戴整齐，如安全帽、口罩、手套、防护眼镜等。

- 操作电动工具时，应遵守相关规定，使用漏电保护器等。

3.2 施工场地安全- 施工现场应保持整洁，通道畅通，避免绊倒、触电等事故。

- 施工现场应设置安全标志，如警示牌、提示牌等。

- 施工现场的电源、插座等应符合国家安全标准。

3.3 设备及材料安全- 施工设备应定期进行检查和维护，确保设备性能良好。

- 施工材料应妥善存放，避免受潮、损坏等现象。

4. 应急预案- 施工过程中如发生意外，应立即启动应急预案。

- 应急预案应包括人员伤亡、设备故障、火灾等突发事件的处理措施。

5. 培训与考核- 施工前，应对施工人员进行安全教育和技术培训。

- 施工过程中，应定期对施工人员进行安全检查和考核。

水暖管道安装施工技术交底1. 引言本文档旨在对水暖管道安装施工技术进行交底，确保施工人员了解并正确执行水暖管道安装工作。

2. 施工人员要求2.1 施工人员需具备相关的水暖管道安装经验，熟悉施工流程和相关规范。

2.2 施工人员应具备一定的安全意识和操作技巧，严格遵守施工现场安全规定。

2.3 施工人员应具备良好的沟通合作能力，能够与其他施工人员和监理人员进行有效的沟通和协作。

3. 施工准备3.1 在施工前需仔细检查施工图纸，确保了解工程的具体要求和相关管道尺寸。

3.2 施工前应对施工区域进行清理，并确保施工现场安全整洁。

3.3 配备必要的工具和设备，如切割机、焊接设备、扳手等。

3.4 确保施工人员佩戴相关的安全防护用品，如安全帽、手套、防护眼镜等。

4. 施工步骤4.1 测量和定位：根据设计图纸，测量出水暖管道的具体位置和尺寸，并进行定位。

4.2 切割管道：根据测量结果，使用切割机或锯片将水暖管道切割至所需尺寸。

4.3 连接管道：使用适当的连接件和方法，将切割好的管道连接起来，确保连接紧密、牢固。

4.4 焊接管道：对需要进行焊接的管道，应使用焊接设备进行焊接操作，确保焊接质量和安全。

4.5 安装支架和固定件：根据设计要求，安装相应的支架和固定件，确保管道的稳定性和安全性。

4.6 泄漏测试：在完成管道连接和安装后，进行泄漏测试，确保管道无泄漏现象。

5. 安全注意事项5.1 在施工过程中，施工人员应注意自身的安全，佩戴相关的安全防护用品，并遵守施工现场的安全规定。

5.2 施工人员应注意与其他施工人员的沟通和协调，确保施工过程的顺利进行。

5.3 若施工过程中遇到问题或困难，应及时向监理人员或工程负责人汇报，并寻求合理解决方案。

5.4 施工完毕后，应清理施工现场，确保安全规范和环境整洁。

6. 总结水暖管道安装施工技术交底的目的是确保施工人员了解并正确执行水暖管道安装工作。

施工人员要具备相关经验和技能，遵守施工现场的安全规定，并进行施工准备。
