《电工电子学》实验报告三相交流电路实验报告

“三相交流电路”实验报告实验目的：1.掌握三相交流电路的基本原理和特性；2.了解三相电源的结构和工作原理；3.学习如何使用测试仪器进行三相交流电路的测量。

实验仪器和器材：1.三相交流电源；2.三相电流表、三相电压表；3.稳压电源；4.变压器、电阻、电容等元件。

实验原理：三相交流电路是由三个相位相差120度的单相交流电源组成的。

在三相交流电路中，电源的输出电压和电流呈正弦变化，三相电流之间相互平衡，电压之间相位差为120度。

三相交流电路可以提供较大的功率输出，广泛应用于工业生产和家庭用电中。

实验步骤与结果：1.搭建三相交流电路，电源通过三相电流表和三相电压表接入负载电器。

调节电源输出电压和电流，记录三相电流和电压的数值。

2.使用测试仪器测量三相电流和电压的大小和相位差。

通过测量，得到三相电流波形和电压波形的图像。

3.改变负载电器的阻抗，观察三相电流和电压的变化。

记录不同阻抗下三相电流和电压的数值，并进行对比分析。

实验结果分析：1.根据实验数据和测量结果，可以得到三相电流和电压的波形图。

波形图中，三相电流和电压呈正弦变化，且相位差为120度。

三相电流和电压之间相互平衡，满足三相电路的基本特性。

2.实验中改变负载电器的阻抗，可以观察到三相电流和电压的变化。

当负载电器阻抗增大时，三相电流会减小，而电压保持不变。

当负载电器阻抗减小时，三相电流会增大，而电压保持不变。

这是由于负载电器的阻抗变化导致电流的分配不均，从而影响了三相电流的大小。

实验总结：通过本次实验，我掌握了三相交流电路的基本原理和特性，并学会了如何使用测试仪器进行三相交流电路的测量。

通过实验数据的分析和对结果的观察，我深入理解了三相电流和电压之间的关系，以及负载电器对于三相电流的影响。

学习到了实验操作的技巧和注意事项，提高了对于电路原理的理解和实践能力。

电工学实验报告相交流电路的研究《电工学实验报告：三相交流电路的研究》一、实验目的1、深入理解三相交流电路中电源和负载的连接方式。

2、掌握三相交流电路中电压、电流的测量方法。

3、研究三相负载在不同连接方式下的相电压、线电压、相电流和线电流之间的关系。

4、了解三相交流电路中的功率测量方法及功率平衡原理。

二、实验原理1、三相电源三相交流电源由三个频率相同、幅值相等、相位互差 120°的正弦交流电动势组成。

三相电源有星形（Y 形）和三角形（△形）两种连接方式。

在星形连接中，三个电源的末端连接在一起形成中性点 N，从三个首端引出的导线称为相线（俗称火线），分别用 A、B、C 表示。

相线与中性线之间的电压称为相电压，用 UP 表示；相线之间的电压称为线电压，用 UL 表示。

在理想情况下，线电压的幅值是相电压幅值的√3 倍，相位超前相应的相电压 30°。

在三角形连接中，三个电源依次首尾相连，从三个连接点引出的导线就是相线。

三角形连接时，线电压等于相电压。

2、三相负载三相负载也有星形和三角形两种连接方式。

在星形连接的三相负载中，相电流等于线电流；在三角形连接的三相负载中，线电流是相电流的√3 倍，相位滞后相应的相电流 30°。

3、功率测量在三相交流电路中，总功率等于各相功率之和。

有功功率可以通过瓦特表分别测量各相的有功功率后相加得到，也可以通过测量线电压和线电流计算得到。

无功功率和视在功率可以根据有功功率和功率因数计算得出。

三、实验设备1、三相交流电源：提供对称的三相正弦交流电压。

2、交流电压表：用于测量电压。

3、交流电流表：用于测量电流。

4、三相负载箱：包含星形和三角形连接的电阻、电感和电容负载。

5、功率表：用于测量有功功率、无功功率和功率因数。

四、实验内容及步骤1、三相电源的星形连接（1）按照实验电路图将三相交流电源连接成星形。

（2）测量三相电源的相电压和线电压，记录数据。

2、三相负载的星形连接（1）将三相负载连接成星形。

三相交流电路实验报告_百度文库
实验名称：三相交流电路实验
实验目的：
1.掌握交流电路的基本理论，特别是三相电路的基本理论。

2.掌握三相交流电路中电压、电流及功率的测量方法，了解三相电压及电流与功率关系。

3.理解三相电路中电压的相位关系及电压的谐波分析方法。

实验原理：本实验中研究的是三相电路，它是由三个相数为3N（N为正整数）的交流电路组成，每个电路中有一相电压，它们之间的相位差为120度。

这种电路以其便利的特点，主要用于驱动重负载，比如大功率电机。

实验仪器：
1.三相交流电路及其它电路元件；
2.频率表；
3.数字万用表；
4.电源；
实验步骤：
1.使用频率计检查电源的频率，以保证接下来电路实验的准确性。

2.使用数字万用表测量三相电路中每一相的电压大小。

3.使用数字万用表测量三相电路中每一相的电流大小。

4.根据电路连接，根据实际情况，计算三相电路的有功功率。

5.根据已有数据，测量三相电路中电压与电流的相位关系及其谐波分析。

实验结果：
1.测量三相电路中每一相的电压大小，如下：
A相：220V
B相：220V
C相：220V
2.测量三相电路中每一相的电流大小，如下：
A相：2.5A
B相：2.4A
C相：2.3A。

三相交流电路实验报告1
三相交流电路实验报告1
一、实验目的
本次实验主要目的是探索三相交流电路的理论和实际应用，了解三相交流电路的有效值、峰值和自它们之间的关系，同时，学习如何用三相相位表示等实验操作技能。

二、实验原理
三相交流电路是由三个相位的电压源构成的，三个相位之间相差120°，通过三相发电机，可以获得一定的有效值电压，这些电压的有效值可以通过电压测量装置进行测量。

三相交流有效值电压的峰值为有效值的根号三倍，即V_P=根号3x V_（eff）。

三、实验仪器
本次实验所使用的仪器有：通用电工仪表，示波器，电子模拟器，电阻表，电压表，电压电流探头，电路板等。

四、实验步骤
第一步：组装实验电路。

在实验板上组装三相交流电路，将正弦发生器连接到实验板的输入端，将电压测量装置连接到实验板的输出端，并接上示波器。

第二步：调整正弦发生器的参数。

调整正弦发生器的频率和幅值，以及角度表上的指针，使三相电压之间相差120°。

第三步：测量三相电压值。

在示波器上观察三相的电压波形，然后根据电压测量装置，测量三相电压的平均值和峰值。

第四步：计算三相有效值和峰值之间的关系。

三相交流电路实验报告实验名称：三相交流电路的研究与应用实验目的：1.了解三相交流电的基本原理和特点；2.学习使用三相交流电路进行功率测量；3.掌握三相电路的相关性能参数的计算方法。

实验器材：1.三相交流电源；2.三相感性负载电阻；3.三相电能表；4.示波器。

实验原理：实验步骤：1.搭建三相交流电路。

将三相交流电源连接到三相感性负载电阻上，再通过三相电能表进行功率测量。

2.调节交流电源的电压和频率。

保持电压和频率稳定。

3.使用示波器测量电压和电流波形。

观察并记录数据。

4.计算功率。

根据测得的电压、电流和功率因数计算三相功率的大小。

实验结果与分析：1.根据示波器测量的波形数据，可以观察到电压和电流之间存在相位差。

根据负载电阻和电源的特性，可以推测负载上存在一定的感性电阻。

2.根据测得的电压、电流和功率因数，可以计算出三相功率的大小。

根据功率的计算结果，可以分析电路的功率传输效率以及电力消耗情况。

实验结论：通过对三相交流电路的研究和实验，我们可以得出以下结论：1.三相交流电路的三个相位之间存在120度的相位差；2.三相交流电路具有更高的功率传输效率和更好的稳定性；3.三相交流电路的负载上存在感性电阻；4.利用示波器、电能表等设备可以对三相交流电路进行测量和分析。

实验心得：通过本次实验，我对三相交流电路的基本原理和特点有了更加深入的理解。

实验过程中，我学会了如何搭建三相交流电路，并使用示波器、电能表等设备进行电路参数的测量和分析。

通过分析实验结果，我进一步认识到三相交流电路的功率传输效率以及电力消耗情况。

这次实验对于我的电路学习具有重要的实践意义，为我今后的学习和研究提供了有力的支持和帮助。

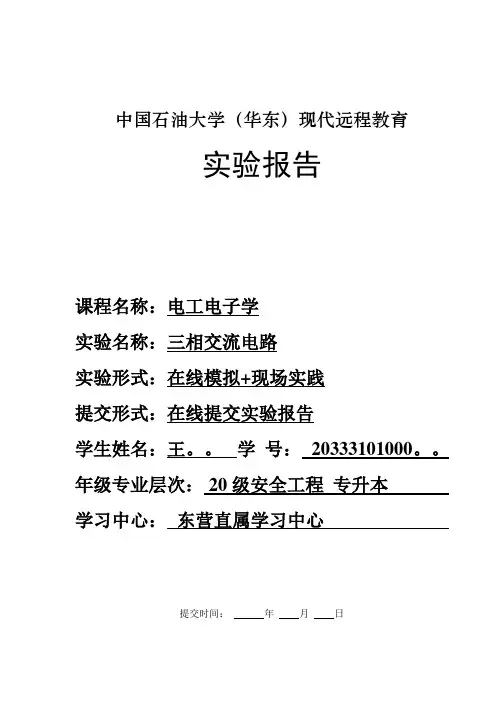

中国石油大学（华东）现代远程教育实验报告课程名称：电工电子学实验名称：三相交流电路实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：王。

学号：20333101000。

年级专业层次：20级安全工程专升本学习中心：东营直属学习中心提交时间：年月日一、实验目的1. 练习三相交流电路中负载的星形接法。

2. 了解三相四线制中线的作用。

二、实验原理1. 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。

一般认为电源提供的是对称三相电压。

（1）星形连接的负载如图1所示：图1 星形连接的三相电路A、B、C表示电源端，N为电源的中性点（简称中点），N' 为负载的中性点。

无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：（下标I表示线的变量，下标p表示相的变量）在四线制情况下，中线电流等于三个线电流的相量之和，即端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：（2）三角形连接的负载如图2所示：其特点是相电压等于线电压：线电流和相电流之间的关系如下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：2.不对称三相电路在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。

在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。

但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。

在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。

如果三相电路其中一相或两相开路也属于不对称情况。

3.三相负载接线原则连接后加在每相负载上的电压应等于其额定值。

中国石油大学（华东）现代远程教育实验报告课程名称：电工电子学实验名称：三相交流电路实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：学号：年级专业层次：网络17春专升本学习中心：山东济南明仁学习中心提交时间：2018 年 5 月20 日无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：（下标I表示线的变量，下标p表示相的变量）在四线制情况下，中线电流等于三个线电流的相量之和，即端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：（2）三角形连接的负载如图2所示：其特点是相电压等于线电压：线电流和相电流之间的关系如下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：2.不对称三相电路在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。

在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。

但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。

在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。

如果三相电路其中一相或两相开路也属于不对称情况。

3.三相负载接线原则连接后加在每相负载上的电压应等于其额定值。

三、实验设备1．灯箱? ?????一个(灯泡，220V，25W)(DG04-S)2．交流电压表? ??一个(300V，600V)(DG053)3．交流电流表? ??一个(5A、10A)(DG053)四、实验内容及步骤1．本实验采用线电压为220V的三相交流电源。

测量该电源的线电压（U AB、U BC、U CA）和相电压（U AO、U BO、U CO），并记录之。

《三相交流电路》实验报告
一、实验目的
本实验旨在熟悉三相交流电路的基本原理、掌握三相交流电路中各个
参数的控制原理以及各参数与实际应用之间的关系，掌握三相调压调流的
基本技术，并通过实验操作，使学生理解三相交流电路的性质及其适用范围。

二、实验内容
1、实验原理：三相交流电路是指用三种不同相位的相电压和两个相
电流交错的回路，将电机的能量转换成机械能量的回路。

三相交流电路具
有负载平衡性好、较高的效率、易于控制等优点，因此大都应用于使用电
动机的电气系统。

2、实验仪器：本实验使用试验台，主要由电动机、调压、变频装置、过流保护、电流表、电压表等元件组成。

3、实验步骤：
（1）打开电源开关，供电给电动机，调整调压装置来实现电动机的
最佳工作状态；
（2）检查电动机的工作情况，确定电动机的转速，观察电动机的电
流电压是否平衡；
（3）调整变频装置，使得电动机的转速改变，观察电动机的电流电
压是否随之改变；
（4）适当调节过流保护装置，检查过流保护装置的运行状态，观察
过流保护时的运行情况。

三、实验结果
1、当调压装置调节到最佳工作状态时，电动机的电流电压是平衡的；
2、当变频装置调节时。

实验三相交流电路中负载的星形接法——电工电子学实验报告【实验名称】三相交流电路中负载的星形接法【实验目的】通过实验研究三相电路中负载的星形接法对电路的影响，了解星形接法与三角形接法的差异以及其原理和应用。

【实验器材】三相交流电源，三相综合负载，电压电流传感器，示波器，万用表等。

【实验原理】星形接法和三角形接法是三相负载中常见的两种连接方式。

星形接法即将负载的每一个端子接到三相电源的一个相线上，并将三个相线的另一端连接到负载的一个公共点上。

星形接法的负载器件接线简单，具有可靠性高，电路结构简单等优点。

在星形接法中，三相电平相同，相位相差120度。

三角形接法即将负载的每一个端子连接到三相电源的一个相线上，并将三个相线连接成一个闭合的三角形。

三角形接法的负载器件连接复杂，但其三相电平之间的相位差也是120度。

【实验步骤】1.按照实验要求连接实验电路，将综合负载连接到三相电源上，并设置适当的负载阻抗。

2.分别用示波器观测每个相位的电压和电流波形，并记录测量结果。

3.根据测量结果计算每个相位的电流和电压值，并比较星形接法和三角形接法中的差异。

4.在保持负载不变的情况下，切换负载的接法，重新观测并记录测量结果。

5.对比星形接法和三角形接法中电流和电压波形的差异，分析其原因和特点。

6.总结实验结果，撰写实验报告。

【实验结果】实验结果应包括对星形接法和三角形接法中电流和电压波形的详细描述和比较分析，包括波形的振幅、频率、相位差等参数。

【实验结论】通过对实验结果的分析，得出星形接法和三角形接法在电流和电压特性上的差异和特点，并对其应用进行探讨，进一步深化对三相负载的理解。

【实验改进】实验中可以适当增加不同负载的情况下的测量和比较，以便更全面的了解星形接法和三角形接法的性能差异。

【实验注意事项】1.实验过程中注意安全操作，使用绝缘手套、绝缘手柄等必要的防护措施。

2.仔细连接实验电路，确保各部分正常工作。

3.测量时要保持电路稳定，防止电流和电压的过大或过小引起故障。

《电工电子学》实验报告三相交流电路实验报告
一、实验目的
1.了解三相交流电路的结构及基本工作原理；
2.通过测量示波器与多用表观察三相交流电路及各种参数的变化；
3.针对不同情况完成线路、电路和场地的实际试验实践工作。

二、实验原理
三相交流电路是一种由三相电源为电源，三个相电流同时传递的电路
组织方式。

它的特点在于三个正弦相电流的相位不同，相对电压相位型式
相同，其中两个相电流同时朝着正反两个方向流动。

因为在三相交流电路中，电流可以朝着正反两个方向流动，使得它可以用来实现功率的双转换，即可以将直流转换为交流，也可以将交流转换为直流。

由此可见，三相交
流电路的应用非常广泛。

三、实验仪器
1.示波器：采用示波器用来测量电流、电压变化；
2.多用表：多用表用来检测电压值、电流值、功率值等参数；
3.电阻电容仪：用来检测电路中电阻、电容的值；
4.母线：母线用来将实验电路供电。

四、实验步骤
1.根据实验要求，在实验母线上连接好实验电路，并将示波器和多用
表连接到合适位置；
2.将电阻电容仪插入电路中进行测量；
3.打开实验母线，观察示波器与多用表的显示变化；
4.根据实验要求。

一、实验目的1.学习三相交流电路中三相负载的连接。

2.了解三相四线制中线的作用。

3.掌握三相电路功率的测量方法。

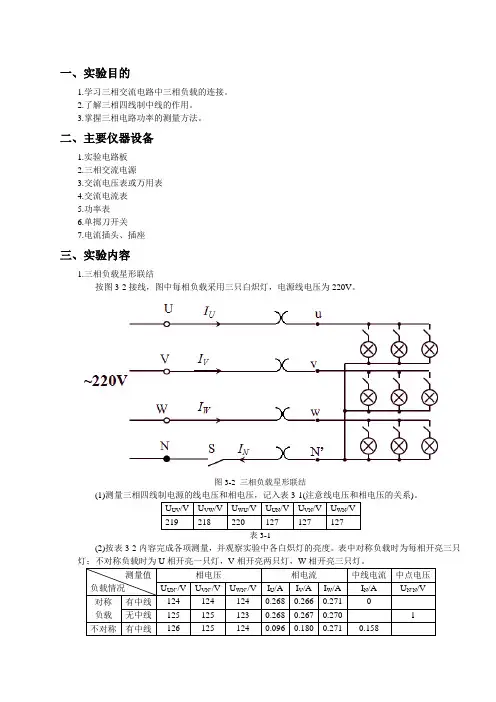

二、主要仪器设备1.实验电路板2.三相交流电源3.交流电压表或万用表4.交流电流表5.功率表6.单掷刀开关7.电流插头、插座三、实验内容1.三相负载星形联结按图3-2接线，图中每相负载采用三只白炽灯，电源线电压为220V。

图3-2 三相负载星形联结(1))。

U UV/V U VW/V U WU/V U UN/V U VN/V U WN/V219 218 220 127 127 127表3-1(2)按表3-2内容完成各项测量，并观察实验中各白炽灯的亮度。

表中对称负载时为每相开亮三只测量值负载情况相电压相电流中线电流中点电压U UN’/V U VN’/V U WN’/V I U/A I V/A I W/A I N/A U N’N/V对称负载有中线124 124 124 0.268 0.266 0.271 0无中线125 125 123 0.268 0.267 0.270 1不对称有中线126 125 124 0.096 0.180 0.271 0.158负载无中线167 143 78 0.109 0.192 0.221 50表3-22.三相负载三角形联结按图3-3连线。

测量功率时可用一只功率表借助电流插头和插座实现一表两用，具体接法见图3-4所示。

接好实验电路后，按表3-3内容完成各项测量，并观察实验中白炽灯的亮度。

表中对称负载和不对称负载的开灯要求与表3-2中相同。

图3-3 三相负载三角形联结图3-4 两瓦特表法测功率测量值负载情况线电流(A) 相电流(A) 负载电压(V) 功率(W) I U I V I W I UV I VW I WU U UV U VW U WU P1P2对称负载0.600 0.593 0.598 0.348 0.345 0.352 213 212 215 -111 -109 不对称负载0.428 0.313 0.508 0.124 0.234 0.355 220 217 216 -89.8 -63.4表3-3四、实验总结1.根据实验数据，总结对称负载星形联结时相电压和线电压之间的数值关系，以及三角形联结时相电流和线电流之间的数值关系。

中国石油大学（华东）现代远程教育实验报告课程名称：电工电子学实验名称：三相交流电路实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：学号：年级专业层次：网络17春专升本学习中心：山东济南明仁学习中心提交时间：2018 年 5 月20 日无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：（下标I表示线的变量，下标p表示相的变量）在四线制情况下，中线电流等于三个线电流的相量之和，即端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：（2）三角形连接的负载如图2所示：其特点是相电压等于线电压：线电流和相电流之间的关系如下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：2.不对称三相电路在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。

在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。

但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。

在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。

如果三相电路其中一相或两相开路也属于不对称情况。

3.三相负载接线原则连接后加在每相负载上的电压应等于其额定值。

三、实验设备1．灯箱? ?????一个(灯泡，220V，25W)(DG04-S)2．交流电压表? ??一个(300V，600V)(DG053)3．交流电流表? ??一个(5A、10A)(DG053)四、实验内容及步骤1．本实验采用线电压为220V的三相交流电源。

测量该电源的线电压（U AB、U BC、U CA）和相电压（U AO、U BO、U CO），并记录之。

中国石油大学（华东）现代远程教育实验报告课程名称：电工电子学实验名称：三相交流电路实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：学号：年级专业层次：学习中心：提交时间：年月日二、实验原理1. 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。

一般认为电源提供的是对称三相电压。

（1）星形连接的负载如图1所示：图1 星形连接的三相电路A、B、C表示电源端，N为电源的中性点（简称中点），N' 为负载的中性点。

无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：（下标I表示线的变量，下标p表示相的变量）在四线制情况下，中线电流等于三个线电流的相量之和，即端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：（2）三角形连接的负载如图2所示：其特点是相电压等于线电压：线电流和相电流之间的关系如下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：2.不对称三相电路在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。

在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。

但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。

在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。

如果三相电路其中一相或两相开路也属于不对称情况。

3.三相负载接线原则连接后加在每相负载上的电压应等于其额定值。

三、实验设备1．灯箱一个(灯泡，220V，25W)2．交流电压表一个(300V，600V)3．交流电流表一个(5A、10A)1．本实验采用线电压为220V的三相交流电源。

中国石油大学（华东）现代远程教育实验报告一、实验目的答：1. 练习三相交流电路中负载的星形接法。

2. 了解三相四线制中线的作用。

二、实验原理答： 1. 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。

一般认为电源提供的是对称三相电压。

（1）星形连接的负载如图1所示：图1 星形连接的三相电路A、B、C表示电源端，N为电源的中性点（简称中点），N' 为负载的中性点。

无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：（下标I表示线的变量，下标p表示相的变量）在四线制情况下，中线电流等于三个线电流的相量之和，即端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：（2）三角形连接的负载如图2所示：其特点是相电压等于线电压：线电流和相电流之间的关系如下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：2.不对称三相电路在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。

在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。

但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。

在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。

如果三相电路其中一相或两相开路也属于不对称情况。

3.三相负载接线原则连接后加在每相负载上的电压应等于其额定值。

三、实验设备答：1．灯箱一个(灯泡，220V，25W)(DG04-S)2．交流电压表一个(300V，600V)(DG053)3．交流电流表一个(5A、10A)(DG053)四、实验内容及步骤答：1．本实验采用线电压为220V的三相交流电源。

《电工电子学》实验报告-中国石油大学（华东）现代远程教育实验报告课程名称：电工电子学实验名称：三相交流电路实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：王武明学号：16457730003年级专业层次：络网络16秋机电一体化专业高起专学习中心：安徽宣城教学服务站提交时间：2017年5月6日一、实验目的1.练习三相交流电路中负载的星形接法。

2.了解三相四线制中线的作用。

二、实验原理1.对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。

一般认为电源提供的是对称三相电压。

（1）星形连接的负载如图1所示：图1星形连接的三相电路A、B、C表示电源端，N为电源的中性点（简称中点），N"为负载的中性点。

无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：（下标I表示线的变量，下标p表示相的变量）在四线制情况下，中线电流等于三个线电流的相量之和，即端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：（2）三角形连接的负载如图2所示：其特点是相电压等于线电压：线电流和相电流之间的关系如下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：2.不对称三相电路在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。

在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。

但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。

在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。

如果三相电路其中一相或两相开路也属于不对称情况。

中国石油大学（华东）现代远程教育实验报告课程名称：电工电子学实验名称：三相交流电路实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：王武明学号：学习中心：安徽宣城教学服务站提交时间： 2017 年 5 月 6 日一、实验目的1. 练习三相交流电路中负载的星形接法。

2. 了解三相四线制中线的作用。

二、实验原理1. 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。

一般认为电源提供的是对称三相电压。

（1）星形连接的负载如图1所示：图1 星形连接的三相电路A、B、C表示电源端，N为电源的中性点（简称中点），N' 为负载的中性点。

无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：（下标I表示线的变量，下标p表示相的变量）在四线制情况下，中线电流等于三个线电流的相量之和，即端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：（2）三角形连接的负载如图2所示：其特点是相电压等于线电压：线电流和相电流之间的关系如下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：2.不对称三相电路在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。

在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。

但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。

在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。

如果三相电路其中一相或两相开路也属于不对称情况。

3.三相负载接线原则连接后加在每相负载上的电压应等于其额定值。
