proe基础教程(完整版)ProE基础教程（完整版）ProE（Pro/ENGINEER）是由美国PTC公司开发的一款三维实体造型软件，它是世界上最早也是应用最广泛的参数化造型软件之一。

ProE具有强大的功能和灵活的应用性，广泛应用于机械设计、机械制造、工业设计等领域。

本教程将为你详细介绍ProE的基础知识和操作技巧，帮助你快速入门和掌握ProE的使用方法。

一、ProE的基本概念1. ProE的起源与发展ProE的诞生背景和PTC 公司的发展历程，介绍了ProE的原始版本和逐步演化的过程。

2. ProE的界面布局和功能详细介绍了ProE的各个界面元素和功能区域，包括菜单栏、工具栏、特征栏、模型区域等，并解释了它们的作用和使用方法。

二、ProE的基本操作1. 文件的创建与保存介绍了如何在ProE中创建新文件、打开已有文件，并且详细说明了不同文件格式的使用场景和特点。

2. 视图的设置与切换详细介绍了ProE中不同视图的设置方法，包括正交视图、透视视图和剖视图，并讲解了视图切换的技巧和快捷键。

3. 实体创建与编辑详细讲解了ProE中常用的实体创建命令和编辑命令，包括绘图实体、修剪实体、合并实体等，并提供了实例演示和练习题供读者练习。

4. 特征的操作与管理介绍了ProE中特征的创建、编辑和删除等操作方法，并详细讲解了特征的引用、组件的替换和特征树的管理等技巧。

三、ProE的高级功能1. 曲面建模与分析介绍了ProE中曲面建模的方法和技巧，包括曲线生成、曲面拉伸、曲面平移等，并讲解了曲面特征的分析和评估方法。

2. 装配设计和调试详细说明了ProE中装配设计的流程和技巧，包括零件装配、装配约束的设置和调试等，并提供了实例演示和练习题供读者练习。

3. 绘图与注释介绍了ProE中绘图工具的使用方法和细节，包括2D绘图、注释标注等，并讲解了绘图的规范和技巧。

四、ProE的进阶应用1. ProE在工程设计中的应用深入探讨ProE在机械设计、汽车工程、航空航天等领域的应用案例，介绍了ProE在工程设计中的优势和应用技巧。

进行mechanical分析的步骤：1)建立几何模型:在Pro/ENGINEER中创建几何模型。

2)识别模型类型:将几何模型由Pro/ENGINEER导入Pro/MECHANICA中，此步需要用户确定模型的类型，默认的模型类型是实体模型。

我们为了减小模型规模、提高计算速度，一般用面的形式建模。

3)定义模型的材料物性。

包括材料、质量密度、弹性模量、泊松比等4)定义模型的约束。

5)定义模型的载荷。

6)有限元网格的划分：由Pro/MECHANICA中的Auto GEM(自动网格划分器)工具完成有限元网格的自动划分。

7)定义分析任务，运行分析。

8)根据设计变量计算需要的项目。

9)图形显示计算结果。

下面将上述每一步进行详解：1、在Pro/ENGINEER模块中完成结构几何模型后，单击“应用程序”→“Mechanical”,弹出下图所示窗口，点击Continue继续。

弹出下图，启用Mechanical Structure。

一定要记住不要勾选有限元模式前面的复选框，最后确定。

2、添加材料属性单击“材料”，进入下图对话框，选取“More”进入材料库，选取材料Name---------为材料的名称；References-----参照Parrt（Component）-----零件/组件/元件V olumes-------------------体积/容积/容量；Properties-------属性Material-----材料；点选后面的More就可以选择材料的类型Material Orientation------材料方向，金属材料或许不具有方向性，但是某些复合材料是纤维就具有方向性，可以根据需要进行设置方向及其转角。

点选OK，材料分配结束。

3、定义约束1）：位移约束点击，出现下图所示对话框，Name 约束名称Number of Set 约束集名称，点击New可以新建约束集的名称。

Reference 施加约束时的参照，可以是surfaces（面）、edges/curves（边或曲面）、points（点）等Coordinate System 选择坐标系，默认为全局坐标系Translation 平动约束（Free为自由，fixed为固定，Prescribed为指定范围）Rotation 旋转约束单位为度Individual--------------单独的、孤立的Surf Options----------面选项Part Boundary---------零件的选择。

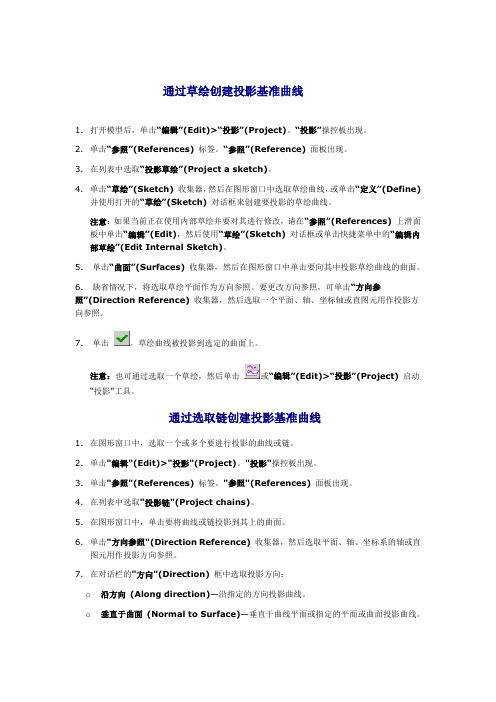

通过草绘创建投影基准曲线1.打开模型后，单击“编辑”(Edit)>“投影”(Project)。

“投影”操控板出现。

2.单击“参照”(References) 标签。

“参照”(Reference)面板出现。

3.在列表中选取“投影草绘”(Project a sketch)。

4.单击“草绘”(Sketch)收集器，然后在图形窗口中选取草绘曲线，或单击“定义”(Define)并使用打开的“草绘”(Sketch)对话框来创建要投影的草绘曲线。

注意：如果当前正在使用内部草绘并要对其进行修改，请在“参照”(References)上滑面板中单击“编辑”(Edit)，然后使用“草绘”(Sketch)对话框或单击快捷菜单中的“编辑内部草绘”(Edit Internal Sketch)。

5.单击“曲面”(Surfaces)收集器，然后在图形窗口中单击要向其中投影草绘曲线的曲面。

6.缺省情况下，将选取草绘平面作为方向参照。

要更改方向参照，可单击“方向参照”(Direction Reference)收集器，然后选取一个平面、轴、坐标轴或直图元用作投影方向参照。

7.单击。

草绘曲线被投影到选定的曲面上。

注意：也可通过选取一个草绘，然后单击或“编辑”(Edit)>“投影”(Project)启动“投影”工具。

通过选取链创建投影基准曲线1.在图形窗口中，选取一个或多个要进行投影的曲线或链。

2.单击"编辑"(Edit)>"投影"(Project)。

"投影"操控板出现。

3.单击"参照"(References) 标签。

"参照"(References)面板出现。

4.在列表中选取"投影链"(Project chains)。

5.在图形窗口中，单击要将曲线或链投影到其上的曲面。

6.单击"方向参照"(Direction Reference)收集器，然后选取平面、轴、坐标系的轴或直图元用作投影方向参照。

PRO/E 学习资料：1. PART 部分可以在用两个月学完.第一课：在新建时要用公制,就是MM 单位，在左下角取掉方框里的勾然在对话框中选择MM**PART 的选项.01． 在右图中是PART 的基本操作命令.主要在Feature 中,其Modify 中的修改也同样重要.Fetaure 主要是新建特征。

MODIFY 是对特征的修改。

Value 是直接修改值的。

Scale Model 是修改产品的比例的，如50*20*10用Scale Model修改，输入0.1那么此方块就会放小10倍为5*2*1。

Simpifd Rep 是显示模式看你的电脑内存来说要不要用到这一个命令。

一般用到大型装配时用到。

Regenerate 是重生，在一个产品被修改后要重生一次，这样才能成功。

Relatios 是公式。

它主要是对一些数的限定。

一般不会用到。

Family Tab 是零件库，但一般对一些常用件可以作，如果设计的产品变化多异就没有必要建零件库。

Set Up 是设置值，如下图，主要常用到的是以下几个。

X-section 是建立剖面，在其中有创建，删除、显示、隐藏、COPY 、修改。

在创建时有两个选项，一个是Planar,这个选项是用一个基准面去切一个实体得到的剖面。

二是Offset ，他可以用草绘的形式作剖面图可用于阶梯剖，一般来说这两个都常用。

这是第一课的主要内容。

主要是以做剖面图，修改、新建为主。

如果要修改的话,可以用MODIFY 来修改,用Planar 建立的剖面只可以修切面的位置及剖线的颜色角度等。

Offset 可以重定义草绘，还可以修改剖面的颜色、角度、线型等。

材料等精度单位 密度改名第二课：这一课讲Feature中的内容。

Create是创建新特征，特征就是一个产品所用到的步骤，就是说用会什么命令去创建产品。

在下一课讲。

Pattern是阵列，方形、圆形有规的展开和排列。

当选择了要阵列的特征后会出现下面的菜单，Identica是不可交涉的阵列，是在阵列时特征与特征之间不可以相交且没有尺寸上的变化。
