ProE基础教程 入门必备

1.1.1 工程图的功能（Drawing Functionality）使用pro/e的工程图功能（Drawing），我们可以将有pro/e制作的模型输出成图纸的形式。

或者，我们也可以输入由其他CAD 系统生成的图纸。

在图纸中，所有的模型视图都是相关的（associative）：即，当我们修改了某视图的一个尺寸后，系统会自动更新其他相关的视图，更重要的是，Pro/ENGINEER的图纸和他所依赖的模型相关，在图纸中修改的任何尺寸，都会在模型中自动更新。

同样，在模型中修改的尺寸会相关到图纸。

这些相关性，不仅仅是尺寸的修改，也包括添加或删除某些特征。

在使用工程图功能时，用户需要购买相应的处理模块：pro/detial.1.1.2 工程图模式（Drawing Mode）Pro/ENGINEER提供了工程图模式，这种功能可以实现双向关联，并可以输出简单的图纸。

我们可以利用pro/e的基本drawing 功能建立零件或装配的工程视图，并可以添加尺寸，注解，处理(manipulate)尺寸，或使用层来管理不同类型内容的显示。

1.1.3 Pro/DETAIL模块Pro/DETAIL,是独立于基本pro/ENGINEER的模块，该模块扩展了基本模块的功能，可以利用基本模块配合使用Pro/DETAIL 支持附加视图，多张图纸（multisheets），提供了一系列更多用于处理工程图的命令，并且可以让我们向图纸中添加或修改文本的或符号形式的信息。

另外，我们还可以自定义我们工程图的格式，进行多种形式的个性化。

1.1.4 数据接口（Drawing Interfaces）使用ro/INTERFACE 或 Pro/DETAIL模块，我们可以在drawing中利用不同的输入（输出）命令来读取（导出）其他CAD系统得到的文件。

该命令为 File 菜单欢迎加入易妙广告网1.2.1 在工程图模式下输出模型（To Export a Model from Drawing Mode ）使用菜单File-Export-Model, 我们可以在工程图模式下输出下列几种数据文件： IGES, DXF, DWG, SET, STEP.1.2.2 输出图象文件 (To Export an Image from Drawing Mode)使用菜单File-Export-Image, 我们可以在工程图模式下输出下列几种图象格式: CGM, TIFF, JPEG, shaded, EPS, Snapshot.1.2.3 添加数据（To Append Data ）使用菜单File-Import - Append to Model, 可以向图纸文件中添加系列格式的文件内容： IGES, SET, DXF, STEP, CGM, TIFF, DWG.1.2.4输入数据 （To Import Data into Drawing Mode）使用菜单File-Import - Create New Model, 可以向图纸中输入下列格式的文件作为新模型： IGES, SET, VDA, Neutral, CADAM,1.3.1 关于配置文件(About Drawing Setup File Options)Pro/ENGINEER 是可以根据不同文件指定不同的配置文件以及工程图格式。

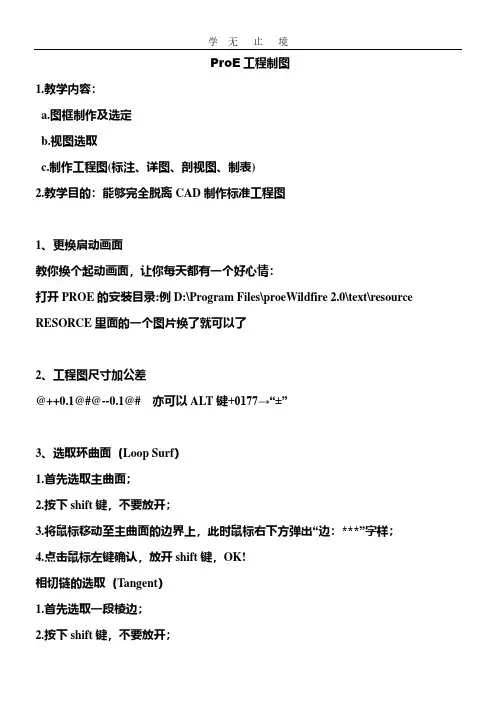

ProE工程制图1.教学内容：a.图框制作及选定b.视图选取c.制作工程图(标注、详图、剖视图、制表)2.教学目的：能够完全脱离CAD制作标准工程图1、更换启动画面教你换个起动画面，让你每天都有一个好心情：打开PROE的安装目录:例D:\Program Files\proeWildfire 2.0\text\resource RESORCE里面的一个图片换了就可以了2、工程图尺寸加公差@++0.1@#@--0.1@# 亦可以ALT键+0177→“±”3、选取环曲面（Loop Surf）1.首先选取主曲面；2.按下shift键，不要放开；3.将鼠标移动至主曲面的边界上，此时鼠标右下方弹出“边：***”字样；4.点击鼠标左键确认，放开shift键，OK!相切链的选取（Tangent）1.首先选取一段棱边；2.按下shift键，不要放开；3.将鼠标移动至与所选棱边相切的任一棱边上，此时鼠标右下方弹出“相切”字样；4.点击鼠标左键确认，放开shift键，OKCopy 面时如果碎面太多，可以用Boundary选法：先选一个种子面再按shift+鼠标左键选边界4、工程图标注修改：原数可改为任意数, 只要把@d改为@o后面加你要的数（字母O）5、如下的倒圆角的方法,现与大家分享:作图的步骤如下(wildfire版本):1>在需要倒角的边上创建倒角参考终止点;2>用做变倒角的方法,先做好变倒角,不要点"完成";3>击活"switch to transition"4>单击"Transitions"5>在已生成的成灰色的倒角上选取不需要的那部分倒角6>在"Default (stop case 3 )"下拉菜单中选取"stop at reference"7>在"stop references"选项栏中选取你创建的倒角终止点.结果如下图所示:6、裝配模式下的小技巧，可能大家还不知道：在裝配一個工件時，剛調進來時工件可能位置不好，可以按CTRL+AlT+鼠標右鍵－－－－－平移；可以按CTRL+AlT+鼠標中鍵－－－－－旋轉；可以按CTRL+AlT+鼠標左鍵－－－－－平移其它已裝配好的工件7、你是不是很烦野火中灰灰的界面，而怀念2001的界面。

proe基础教程(完整版)ProE基础教程（完整版）ProE（Pro/ENGINEER）是由美国PTC公司开发的一款三维实体造型软件，它是世界上最早也是应用最广泛的参数化造型软件之一。

ProE具有强大的功能和灵活的应用性，广泛应用于机械设计、机械制造、工业设计等领域。

本教程将为你详细介绍ProE的基础知识和操作技巧，帮助你快速入门和掌握ProE的使用方法。

一、ProE的基本概念1. ProE的起源与发展ProE的诞生背景和PTC 公司的发展历程，介绍了ProE的原始版本和逐步演化的过程。

2. ProE的界面布局和功能详细介绍了ProE的各个界面元素和功能区域，包括菜单栏、工具栏、特征栏、模型区域等，并解释了它们的作用和使用方法。

二、ProE的基本操作1. 文件的创建与保存介绍了如何在ProE中创建新文件、打开已有文件，并且详细说明了不同文件格式的使用场景和特点。

2. 视图的设置与切换详细介绍了ProE中不同视图的设置方法，包括正交视图、透视视图和剖视图，并讲解了视图切换的技巧和快捷键。

3. 实体创建与编辑详细讲解了ProE中常用的实体创建命令和编辑命令，包括绘图实体、修剪实体、合并实体等，并提供了实例演示和练习题供读者练习。

4. 特征的操作与管理介绍了ProE中特征的创建、编辑和删除等操作方法，并详细讲解了特征的引用、组件的替换和特征树的管理等技巧。

三、ProE的高级功能1. 曲面建模与分析介绍了ProE中曲面建模的方法和技巧，包括曲线生成、曲面拉伸、曲面平移等，并讲解了曲面特征的分析和评估方法。

2. 装配设计和调试详细说明了ProE中装配设计的流程和技巧，包括零件装配、装配约束的设置和调试等，并提供了实例演示和练习题供读者练习。

3. 绘图与注释介绍了ProE中绘图工具的使用方法和细节，包括2D绘图、注释标注等，并讲解了绘图的规范和技巧。

四、ProE的进阶应用1. ProE在工程设计中的应用深入探讨ProE在机械设计、汽车工程、航空航天等领域的应用案例，介绍了ProE在工程设计中的优势和应用技巧。

proe教程ProE（Pro/ENGINEER）是一种三维CAD（Computer-Aided Design，计算机辅助设计）软件，被广泛应用于工程设计和制造领域。

它具有强大的建模和分析功能，可以帮助工程师快速准确地完成产品设计和开发的各个阶段。

以下是一些ProE的基础教程，旨在帮助初学者快速掌握软件的基本操作和常用工具。

1. 创建新零件（Creating a New Part）要创建新的零件文件，可以按照以下步骤进行操作：- 打开ProE软件，在主界面上选择"File"菜单，然后点击"New"。

- 在弹出的对话框中，选择"Part"选项，然后点击"OK"。

- 选择适当的单位系统和模板，然后点击"OK"。

- 这样就进入了零件编辑模式，可以开始进行建模操作了。

2. 绘制基本几何体（Creating Basic Geometry）ProE提供了多种绘制基本几何体的工具，如直线、圆、矩形等。

可以通过以下步骤进行操作：- 在绘图工具栏上选择合适的工具，例如绘制直线。

- 点击开始绘制的位置，然后移动鼠标，绘制直线的路径。

- 完成绘制后，点击鼠标右键结束操作。

3. 操作和编辑几何体（Manipulating and Editing Geometry）ProE提供了多种操作和编辑几何体的功能，如移动、旋转、缩放等。

可以按照以下步骤进行操作：- 选择需要操作或编辑的几何体。

- 在编辑工具栏上选择合适的工具，例如移动工具。

- 按照提示进行操作，如选择移动的方向和距离。

- 完成操作后，点击鼠标右键结束操作。

4. 应用约束和尺寸（Applying Constraints and Dimensions）ProE提供了多种约束和尺寸工具，可以帮助设计师控制几何体的形状和尺寸。

可以按照以下步骤进行操作：- 选择需要应用约束或尺寸的几何体。

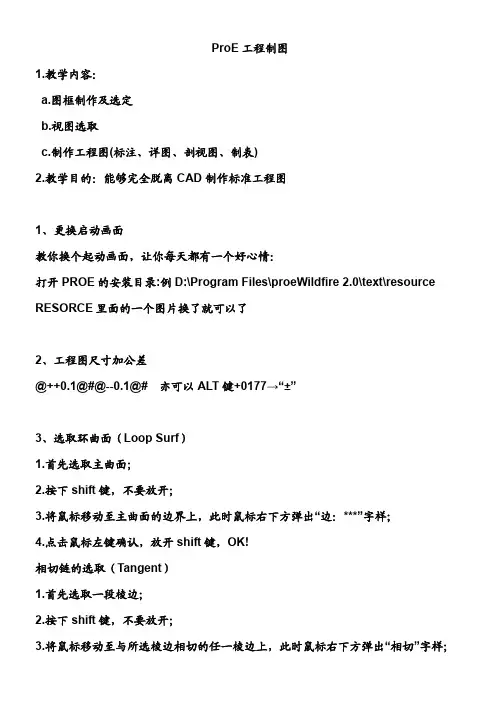

ProE工程制图1.教学内容：a.图框制作及选定b.视图选取c.制作工程图(标注、详图、剖视图、制表)2.教学目的：能够完全脱离CAD制作标准工程图1、更换启动画面教你换个起动画面，让你每天都有一个好心情：打开PROE的安装目录:例D:\Program Files\proeWildfire 2.0\text\resource RESORCE里面的一个图片换了就可以了2、工程图尺寸加公差@++0.1@#@--0.1@# 亦可以ALT键+0177→“±”3、选取环曲面（Loop Surf）1.首先选取主曲面；2.按下shift键，不要放开；3.将鼠标移动至主曲面的边界上，此时鼠标右下方弹出“边：***”字样；4.点击鼠标左键确认，放开shift键，OK!相切链的选取（Tangent）1.首先选取一段棱边；2.按下shift键，不要放开；3.将鼠标移动至与所选棱边相切的任一棱边上，此时鼠标右下方弹出“相切”字样；4.点击鼠标左键确认，放开shift键，OKCopy 面时如果碎面太多，可以用Boundary选法：先选一个种子面再按shift+鼠标左键选边界4、工程图标注修改：原数可改为任意数, 只要把@d改为@o后面加你要的数（字母O）5、如下的倒圆角的方法,现与大家分享:作图的步骤如下(wildfire版本):1>在需要倒角的边上创建倒角参考终止点;2>用做变倒角的方法,先做好变倒角,不要点"完成";3>击活"switch to transition"4>单击"Transitions"5>在已生成的成灰色的倒角上选取不需要的那部分倒角6>在"Default (stop case 3 )"下拉菜单中选取"stop at reference"7>在"stop references"选项栏中选取你创建的倒角终止点.结果如下图所示:6、裝配模式下的小技巧，可能大家还不知道：在裝配一個工件時，剛調進來時工件可能位置不好，可以按CTRL+AlT+鼠標右鍵－－－－－平移；可以按CTRL+AlT+鼠標中鍵－－－－－旋轉；可以按CTRL+AlT+鼠標左鍵－－－－－平移其它已裝配好的工件7、你是不是很烦野火中灰灰的界面，而怀念2001的界面。

第四章Pro/E零件设计进行零件设计，需进入Pro/E零件环境：点选菜单：文件→新建（或），在弹出的对话框（图4-1）中选择文件类型为“零件”，子类型为“实体”，去掉“使用缺省模板”前的“√”，→确定，→在弹出的“新文件选项”对话框（图4-2）中，选取模板为“mmns_part_solid”→确定。

这样便设定了零件设计的单位为“毫米_牛顿_秒”而非缺省的英制单位。

图4-1 图4-2§ 4-1 创建基本草绘特征一、拉伸特征一个平面上的二维图形沿其垂直方向拉伸生成实体（或切掉材料）1．创建第一个拉伸特征：拉伸工具（或主菜单：插入→拉伸…）→出现操控板（如图4-3，其中标示出了各按钮的功能），→放置→定义…（或选取特征工具栏的“草绘工具”）→选取草绘平面→确定草绘方向和参照面→点选对话框中的“草绘”按钮（或按下鼠标中键）→进入草绘环境，绘制二维封闭图形→√→指定拉伸高度→按下鼠标中键（或点选操控板中的√）图4-32．当已有二维草绘时，可以直接选取草绘进行拉伸。

3．在有些情况下，用以拉伸的二维草绘不一定要求封闭。

4．拉伸的高度选项，如图4-4所示。

图4-45．壳状拉伸，如图4-5所示。

图4-56．拉伸除料，如图4-6所示。

图4-67．修改特征1）修改特征尺寸：在模型树中点选欲修改的特征→按下鼠标右键→编辑→双击要修改的尺寸→输入新值→再生模型注：修改尺寸后须再生模型，方法为：主菜单“编辑→再生”（或或“Ctrl+G”）2）修改特征：在模型树中点选欲修改的特征→按下鼠标右键→编辑定义→出现操控板，可以修改该特征的各选项设置。

8．关于临时基准面9．关于草绘面、草绘方向和参照面参照面：用以确定草绘面的放置方向，必须是与草绘面垂直的平面二、旋转特征一个平面上的二维图形绕一个轴旋转生成实体（或切掉材料）基本步骤如下：旋转工具（或主菜单：插入→旋转…）→出现操控板（如图4-7，其中标示出了各按钮的功能），→放置→定义…（或选取特征工具栏的“草绘工具”）→选取草绘平面→确定草绘方向和参照面→点选对话框中的“草绘”按钮（或按下鼠标中键）→进入草绘环境，绘制旋转轴和旋转截面图形→√→指定旋转角度→按下鼠标中键（或点选操控板中的√）当已有二维草绘时，可以直接选取草绘进行旋转。

proe入门教程
ProE是一款功能强大的三维建模软件，下面是一个简单的入门教程，帮助您快速了解ProE的基本操作。

第一步，打开ProE软件并创建一个新的零件文件。

第二步，选择绘图工具栏上的“线段”工具，并在图形窗口中绘制一个直线。

确保直线的起点和终点相连。

第三步，选择绘图工具栏上的“圆”工具，并在图形窗口中绘制一个圆。

第四步，选择绘图工具栏上的“矩形”工具，并在图形窗口中绘制一个矩形。

第五步，选择绘图工具栏上的“圆弧”工具，并在图形窗口中绘制一个圆弧。

第六步，选择绘图工具栏上的“椭圆”工具，并在图形窗口中绘制一个椭圆。

第七步，选择绘图工具栏上的“曲线”工具，并在图形窗口中绘制一个曲线。

第八步，选择绘图工具栏上的“点”工具，并在图形窗口中绘制一个点。

第九步，选择绘图工具栏上的“多边形”工具，并在图形窗口中绘制一个多边形。

第十步，选择绘图工具栏上的“椭圆弧”工具，并在图形窗口中绘制一个椭圆弧。

通过以上步骤，您已经学会了ProE的基本绘图操作。

接下来，您可以继续探索其他功能，并逐渐提升您的技能水平。
