第二篇投影制图第二章投影的基本知识【学习目的】掌握正投影的基本原理,掌握三视图的形成及其投影规律,掌握点、线、面的投影特性。
【学习要点】投影的基本特性;物体的三视图的绘制;点、线、面的投影特性。

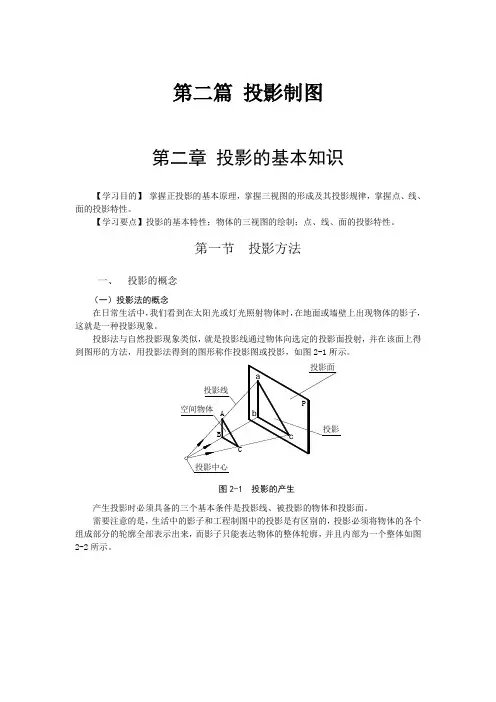

第一节投影方法一、投影的概念(一)投影法的概念在日常生活中,我们看到在太阳光或灯光照射物体时,在地面或墙壁上出现物体的影子,这就是一种投影现象。
投影法与自然投影现象类似,就是投影线通过物体向选定的投影面投射,并在该面上得到图形的方法,用投影法得到的图形称作投影图或投影,如图2-1所示。
图2-1 投影的产生产生投影时必须具备的三个基本条件是投影线、被投影的物体和投影面。
需要注意的是,生活中的影子和工程制图中的投影是有区别的,投影必须将物体的各个组成部分的轮廓全部表示出来,而影子只能表达物体的整体轮廓,并且内部为一个整体如图2-2所示。
(a)影子 (b)投影图2-2 投影与影子的区别二、 投影法分类根据投影线与投影面的相对位置的不同,投影法分为两种。
(一) 中心投影法投影线从一点出发,经过空间物体,在投影面上得到投影的方法(投影中心位于有限远处),如图2-3所示。
图2-3 中心投影法缺点:中心投影不能真实地反映物体的大小和形状,不适合用于绘制水利工程图样。
优点:中心投影法绘制的直观图立体感较强,适用于绘制水利工程建筑物的透视图。
(二) 平行投影法投影线相互平行经过空间物体,在投影面上得到投影的方法(投影中心位于无限远处),称为平行投影法。
平行投影法根据投影线与投影面的角度不同,又分为正投影法和斜投影法,如图2-4所示。
(a )为斜投影法,(b )为正投影法。
(b)(a)图2-4 平行投影法优点:正投影法能够表达物体的真实形状和大小,作图方法也较简单,所以广泛用于绘制工程图样。
正投影法斜投影法在以后的章节中,我们所讲述的投影都是指的正投影。
三、投影的特性(一)真实性平行于投影面的直线段或平面图形,在该投影面上的投影反映了该直线段或者平面图形的实长或实形,这种投影特性称为真实性,如图2-5所示。
第二章正投影基础§2-1 投影法的概念投影法:从物体和投影的对应关系中,总结出了用投影原理在平面上表达物体形状的方法。
投影法可分为两大类:中心投影法、平行投影法。
一、中心投影法二、平行投影法1、投影法的定义及分类。
2、各类投影的方法与实质。
何谓正投影法、斜投影法?三、三视图的形成及投影规律1、三视图的形成物体是有长、宽、高三个尺度的立体。
我们要认识它,就应该从上、下、左、右、前、后各个方面去观察它,才能对其有一个完整的了解。
图3-4所示的是四个不同的物体,它们只取一个投影面上的投影,如果不附加其它说明,是不能确定各个物体的整个形状的。
要反映物体的完整形状,必须根据物体的繁简,多取几个投影面上的投影相互补充,才能把物体的形状表达清楚。
为了准确地表达物体的形状和大小,我们选取互相垂直的三个投影面。
(1)三投影面体系三面:正立投影面:简称正面用 V 表示水平投影面:简称水平面用 H 表示侧立投影面:简称侧面用 W 表示OX轴:V面与H面的交线。
OY轴:H面与W面的交线。
OZ轴:V面与W面的交线。
OX轴、OY轴、OZ轴的交点为圆点。
(2 )三视图的形成:主视图:正面投影(由物体的前方向后方投射所得到的视图)俯视图:水平面投影(由物体的上方向下投射所得到的视图)左视图:侧面投影(由物体的左方向右方投射所得到的视图)(3)三视图的展开规定正面保持不动,水平面绕OX轴向下旋转900,侧面绕OZ轴向右旋转900。
四、三视图之间的对应关系1、位置关系:主视图在上方,俯视图在主视图的正下方,左视图在左视图的正右方。
2、投影关系:主视图反映物体的长度和高度。
俯视图反映物体的长度和宽度。
左视图反映物体的高度和宽度。
主、俯视图反映了物体的同样长度(等长)。
主、左视图反映了物体的同样高度(等高)。
俯、左视图反映了物体的同样宽度(等宽)。
归纳:主视、俯视长对正...(等长)。
主视、左视高平齐...(等高)。
俯视、左视宽相等...(等宽)。

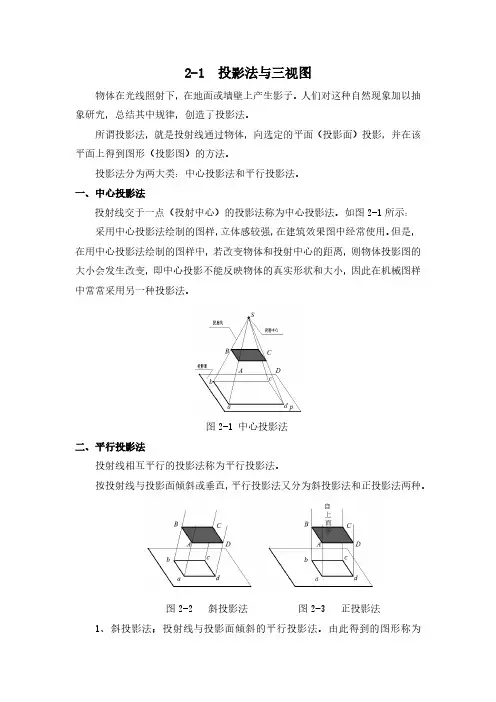

2-1 投影法与三视图物体在光线照射下,在地面或墙壁上产生影子。
人们对这种自然现象加以抽象研究,总结其中规律,创造了投影法。
所谓投影法,就是投射线通过物体,向选定的平面(投影面)投影,并在该平面上得到图形(投影图)的方法。
投影法分为两大类:中心投影法和平行投影法。
一、中心投影法投射线交于一点(投射中心)的投影法称为中心投影法。
如图2-1所示:采用中心投影法绘制的图样,立体感较强,在建筑效果图中经常使用。
但是,在用中心投影法绘制的图样中,若改变物体和投射中心的距离,则物体投影图的大小会发生改变,即中心投影不能反映物体的真实形状和大小,因此在机械图样中常常采用另一种投影法。
图2-1 中心投影法二、平行投影法投射线相互平行的投影法称为平行投影法。
按投射线与投影面倾斜或垂直,平行投影法又分为斜投影法和正投影法两种。
图2-2 斜投影法图2-3 正投影法1、斜投影法:投射线与投影面倾斜的平行投影法。
由此得到的图形称为斜投影图(简称斜投影)。
如图2-2所示。
2、正投影法:投射线与投影面垂直的平行投影法。
由此得到的图形称为正投影图(简称正投影)。
如图2-3所示。
正投影图度量性好,作图简单,机械图样常常采用正投影法绘制。
三、正投影的基本特性(单投影面)1、真实性:当物体上的平面(或直线)与投影面平行时,其投影反映实形(或实长)。
如图2-4(a)。
2、积聚性:当物体上的平面(或直线)与投影面垂直时,其投影积聚成直线(或点)。
如图2-4(b)。
3、类似性(亦称收缩性):当物体上的平面(或直线)与投影面倾斜时,其投影收缩成原来形状的类似形。
如图2-4(c)。
图2-4 正投影的特性四、三视图的形成及投影规律1、三投影面体系一般情况下,物体的一个投影图(二维)不能准确地反映物体(三维)的完整形状,如图2-5所示。
要想准确表达物体的结构形状,就必须增加投影图。
工程上常采用在三投影面体系中得到的三面投影图来表达物体的形状,如图2-6所示。
第二章投影基础幻灯片1第二章投影基础第一节正投影及三视图一、正投影法(一)投影的概念在日常生活中,人们可以看到,当太阳或灯光照射物体时,墙壁上或地面上会出现物体的影子,这就是投影现象。
投影法是将这一现象加以科学总结而产生的。
投射线通过空间物体,向选定的面投射,并在该面上得到图形的方法称为投影法。
如图2-1所示,平面H称为投影面,S称为投射中心,SAa、SBb、SCc称为投射线,△abc 为空间△ABC 在投影面H上的投影。
图2-1 中心投影法幻灯片2(二)投影法的分类投影法分为中心投影法和平行投影法。
1.中心投影法投射线汇交于一点的投影方法称为中心投影法,所得投影称为中心投影,如图2-1所示。
2.平行投影法若将投射中心移至无穷远处,则所有的投射线相互平行。
投射线相互平行的投影法称为平行投影法。
在平行投影法中,根据投射线是否垂直于投影面,又分正投影法和斜投影法。
(1)正投影法投射线与投影面垂直的平行投影法称为正投影法,所得投影称为正投影,如图2-2(a)所示。
(2)斜投影法投射线与投影面倾斜的平行投影法称为斜投影法,所得投影称为斜投影,如图2-2(b)所示。
正投影能准确地表达物体的形状和大小,度量性好,作图简单,在工程图样中被广泛应用。
本课程的后续章节中,除有特别说明外,提到的“投影”均指“正投影”。
幻灯片3图2-2 平行投影法幻灯片4(三)正投影的基本特性分析直线段和平面图形的正投影,如图2-3,可得出如下性质。
1.真实性当直线段或平面图形平行于投影面时,其投影反映实长或实形。
2. 积聚性当直线段或平面图形垂直于投影面时,其投影积聚成为一点或一直线。
3.类似性当直线段或平面图形倾斜于投影面时,直线段的投影比实长缩短,平面的投影面积缩小,形状与原平面图形类似。
图2-3 正投影的基本特性幻灯片5二、形体的三视图空间形体具有长、宽、高三个方向的形状,而形体相对投影面正放时得到的单面正投影图只能反映形体两个方向的形状。
