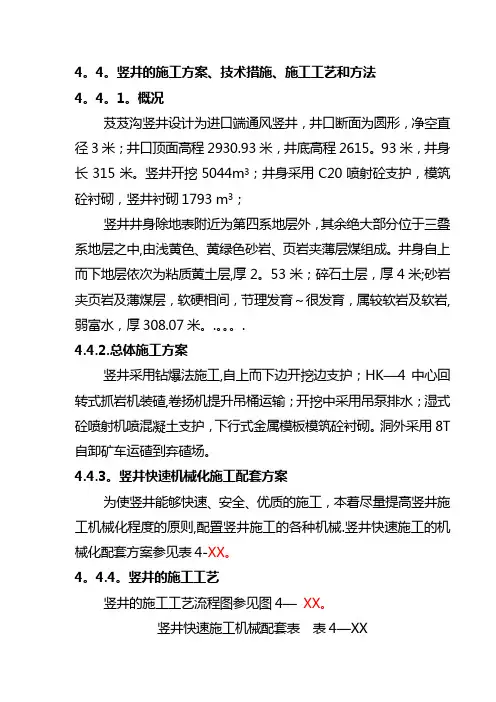

竖井的施工方案、技术措施、施工工艺和方法4。
4。
1。
概况芨芨沟竖井设计为进口端通风竖井，井口断面为圆形，净空直径3米；井口顶面高程2930.93米，井底高程2615。
93米，井身长315米。
竖井开挖5044m3；井身采用C20喷射砼支护，模筑砼衬砌，竖井衬砌1793 m3；竖井井身除地表附近为第四系地层外，其余绝大部分位于三叠系地层之中,由浅黄色、黄绿色砂岩、页岩夹薄层煤组成。
井身自上而下地层依次为粘质黄土层,厚2。
53米；碎石土层，厚4米;砂岩夹页岩及薄煤层，软硬相间，节理发育～很发育，属较软岩及软岩,弱富水，厚308.07米。
.。
.4.4.2.总体施工方案竖井采用钻爆法施工,自上而下边开挖边支护；HK—4中心回转式抓岩机装碴,卷扬机提升吊桶运输；开挖中采用吊泵排水；湿式砼喷射机喷混凝土支护，下行式金属模板模筑砼衬砌。
洞外采用8T 自卸矿车运碴到弃碴场。
4.4.3。
竖井快速机械化施工配套方案为使竖井能够快速、安全、优质的施工，本着尽量提高竖井施工机械化程度的原则,配置竖井施工的各种机械.竖井快速施工的机械化配套方案参见表4-XX。
4。
4.4。
竖井的施工工艺竖井的施工工艺流程图参见图4—XX。
竖井快速施工机械配套表表4—XX4.4。
5.竖井的施工方法4。
4。
5.1。
开挖竖井开挖采用钻爆法施工，环形钻架(与YTP-26HJ钻机配套使用)钻孔，直眼掏槽，光面爆破，视围岩地质条件，每排炮进尺1。
5～2m，开挖后及时进行喷砼支护。
竖井开挖的炮眼布置参见图4-XX竖井开挖炮眼布置图。
爆破参数见表4-19炮眼爆破掺数表。
炮眼爆破参数表表4—19说明：表中小数值为周边眼的爆破参数，大数值为掘进眼的爆破参数。
4。
4。
5。
2。
开挖技术措施4。
4.5.2.1。
环形钻下井安装前，进行地面预组装试验。
风水管路应通过压力为8×105pa的试压15min,不降压、无渗漏。
4。
4。
5.2。
2.使用前，将环形形钻架水平对中,以保证打眼质量.4。
工程概况及水文、地质情况(略)竖井提升采用龙门架配一台3t 电动葫芦，竖井布置有人行步梯、通风供风管、供水排水管、动力照明电缆、下料管等。
施工准备锁口圈开挖喷射砼或者砂浆护面锁口圈钢筋绑扎锁口圈模板安装锁口圈砼浇注竖井提升系统安装竖井土石方开挖拱架锚杆钢筋网施工喷射砼施工竖井土石方开挖到底竖井开挖底板集水(1)锁口圈基坑土方开挖时采用挖掘机大开挖，机械开挖时，预留30~50cm 采用人工修整，保证成形质量及侧壁稳定。
(2)开挖后及时采用喷射砼或者砂浆抹面对开挖面进行暂时支护。
如开挖面土质较为软弱或者侧壁土体有受渗水不稳定或者不能保证在下步钢筋砼施工时稳定的现象，锁口台阶侧壁砌筑砖墙，随修边随砌筑随进行砖墙后面空隙回填。
(3)开挖时中间部位先挖，并在中部设一暂时集水坑，防止地基受水浸泡。
此外，如地层有渗水，在护面砂浆或者砖墙处预留泄水管。
(4)钢筋按要求进行原材料试验及焊接接头试验，采用在加工场加工现场绑扎的方法，钢筋搭接均采用焊接，单面焊10d。
钢筋绑扎时，做好防护工作，防止钢筋被污染。
(5)锁口圈C25 混凝土采用自拌混凝土，2cm 厚胶合木模板模筑。
(6)锁口圈、挡土墙及龙门架基础砼整体一次灌注，分层浇捣，每层高度不超过0.6m，插入式捣固棒振捣密实。
(7)混凝土采用表面洒水自然养护，其中脱模时间不少于3 天。
(1)竖井井身开挖在井口提升设备完成后进行。
(2)主要采用小型挖掘机开挖、人工辅助配合，石方采用人工风镐凿挖，如遇硬岩采用爆破辅助(光面爆破)循环进尺1.5m，每天2~3 循环；(3)土方提升采用龙门架电动葫芦配土斗提升，侧卸式矿车至井口卸碴栈桥卸碴由推土机推至弃碴场弃碴,井底设平车场。
(4)开挖时按先中间后四周、分块进行错开施工，每开挖一环支护一环。
通风：施工通风均采用独立的压入式通风，竖井井口配备一台 11KW SDF-N011 型轴流通风机，采用ø1000 拉链式通风管。

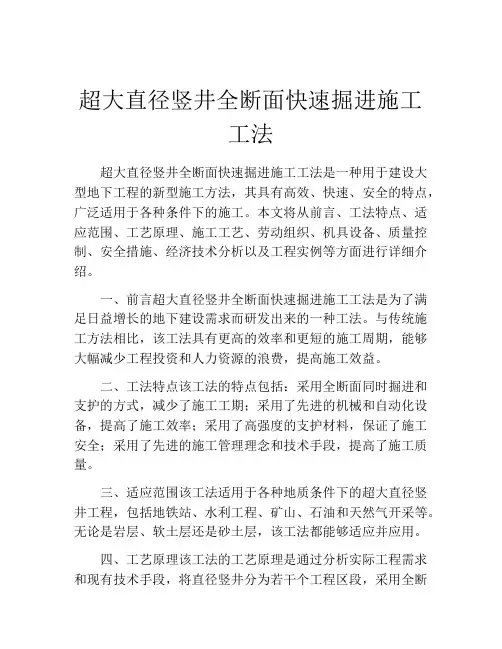

超大直径竖井全断面快速掘进施工工法超大直径竖井全断面快速掘进施工工法是一种用于建设大型地下工程的新型施工方法，其具有高效、快速、安全的特点，广泛适用于各种条件下的施工。
本文将从前言、工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例等方面进行详细介绍。
一、前言超大直径竖井全断面快速掘进施工工法是为了满足日益增长的地下建设需求而研发出来的一种工法。
与传统施工方法相比，该工法具有更高的效率和更短的施工周期，能够大幅减少工程投资和人力资源的浪费，提高施工效益。
二、工法特点该工法的特点包括：采用全断面同时掘进和支护的方式，减少了施工工期；采用了先进的机械和自动化设备，提高了施工效率；采用了高强度的支护材料，保证了施工安全；采用了先进的施工管理理念和技术手段，提高了施工质量。
三、适应范围该工法适用于各种地质条件下的超大直径竖井工程，包括地铁站、水利工程、矿山、石油和天然气开采等。
无论是岩层、软土层还是砂土层，该工法都能够适应并应用。
四、工艺原理该工法的工艺原理是通过分析实际工程需求和现有技术手段，将直径竖井分为若干个工程区段，采用全断面同时掘进和支护的方式进行施工。
通过合理的机具设备配置和技术措施，实现了高效的施工工艺。
五、施工工艺施工工艺包括准备工作、主体施工、支护安装和收尾工作。
在准备工作中，需要确定施工区域、安装机具设备和材料，组织施工人员。
主体施工阶段是通过掘进机具对地下土体进行掘进、清理和支护。
支护安装阶段是将支护材料安装到已掘进的竖井中，确保竖井的稳定和安全。
收尾工作阶段是进行周边环境的整理和设备的清洗。
六、劳动组织施工过程中需要合理组织劳动力和工作流程，确保施工的高效和安全。
采用分工负责的劳动组织形式，明确任务分工和岗位职责，提高工作效率和施工质量。
七、机具设备该工法所需的机具设备包括掘进机、清理设备、支护设备和安全设备等。
这些设备具有自动化、高效率和安全性的特点，能够满足施工的需求。

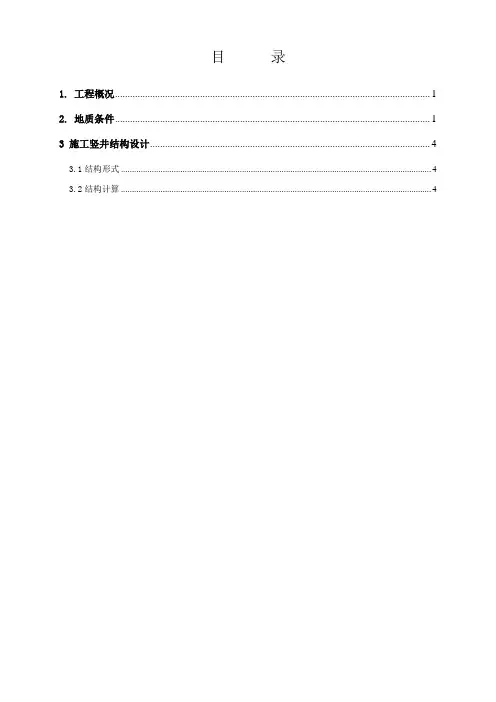

目录1. 工程概况 (1)2. 地质条件 (1)3 施工竖井结构设计 (4)3.1结构形式 (4)3.2结构计算 (4)1. 工程概况区间主要布置于位于龙阳大道底下。
龙阳大道道路现状道路宽度约42m，道路红线宽度为60m，道路两侧有3m的人行道，车流、人流较大；地面交通繁忙，管线众多，道路两侧建筑物密集，隧道施工对地面沉降控制要求高。
2. 地质条件2.1 地层描述：本次勘察揭露深度范围内，场地分布地层自上而下可分为以下几个单元层，各岩土层按不同岩性及工程性能分为若干亚层，其分布情况及工程地质特征描述如下：）（1-1）填土（Q ml4杂色，全线分布；在建筑物或拆迁场地多为建筑物垃圾或一般粘性土，在城市干道地表20～70cm厚为混凝土路面，其下由碎石、砂及粘性土组成，多为压实路基填土，堆积时间一般大于10年，层厚1.40～5.20m。
）（6-1）粉质粘土（Q al4褐黄色，褐灰色，稍湿，可塑状态，中压缩性；含氧化铁，铁锰质结核及少量高岭土，零星分布于（1-1）填土层之下的局部低洼地带，其一般厚度0～8.5m。
）（10-1）粉质粘土（Q al+pl2~3褐黄、褐红色，稍湿，可塑～硬塑状态、中偏低～低压缩性，含铁锰质结核及少量条带状高岭土；连续分布于勘区上部，其厚度4.15～11.60m，埋深4.0～8.4m。
）（10-2）粘土（Q al+pl2~3褐黄、褐红色、灰白色，稍湿，硬塑～坚硬状态、中偏低～低压缩性，含铁锰质结核及条带、网纹状高岭土或土团；局部夹薄层石英质碎石层，接近岩面断断续续见碎石土或粘土混碎石；连续分布于勘区中下部，其厚度5.4～26.6m，埋深5.5～13.8m。
）（11-1a）含砂质粉质粘土（Q al+pl2褐黄色，饱和，可塑～硬塑状态，中偏低压缩性；含砂量较高，局部或为砂混粘性土混砂或含粘性土细砂，局部含砾砂。
仅在勘区尾段靠近王家湾车站段有揭示，分布于王家湾古河道沉积物上层，揭示厚度3.8～10.7米不等，埋深29.8～35.50m。
竖井断面设计实验报告引言竖井断面设计是地质工程中重要的技术，它对于地下水资源的开发和地下工程的建设具有重要意义。
本实验旨在通过设计不同的竖井断面，探究不同断面形状对竖井性能的影响，为实际工程提供参考和指导。
实验目的1. 了解竖井断面设计的基本原理和方法；2. 探究不同断面形状对竖井性能的影响；3. 分析不同断面形状在实际工程应用中的优缺点。

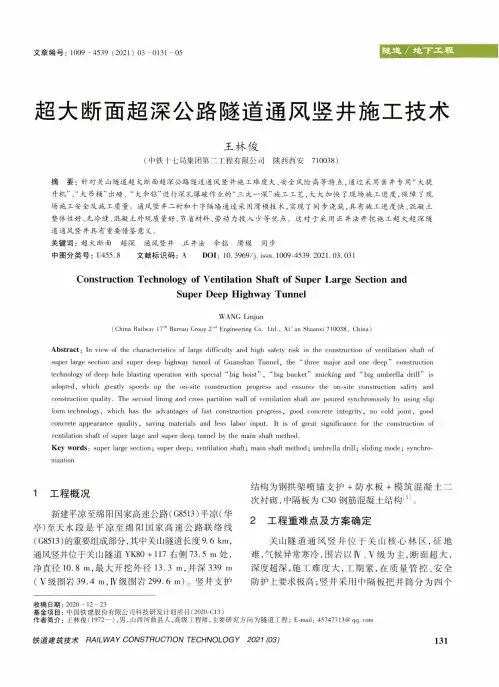

实验步骤1. 确定实验参数- 地下水位：10m- 规定排水量：10m³/h- 初始含水层厚度：20m- 土层渗透系数：0.1m/h- 设计考虑寿命：100年- 水压影响半径：50m2. 设计竖井断面结合实验参数，设计了以下三个竖井断面：断面A03-0131-05/超大断面超深公路隧道通风竖井施工技术王林俊(中铁十七局集团第二工程有限公司陕西西安710038)摘要：针对关山隧道超大断面超深公路隧道通风竖井施工难度大、安全风险高等特点，通过采用凿井专用“大提升机”、"大吊桶”出磴、“大伞钻”进行深孔爆破作业的“三大一深”施工工艺，大大加快了现场施工进度，保障了现场施工安全及施工质量。
通风竖井二衬和十字隔墙通过采用滑模技术，实现了同步浇筑，具有施工进度快、混凝土整体性好、无冷缝、混凝土外观质量好、节省材料、劳动力投入少等优点。
这对于采用正井法开挖施工超大超深隧道通风竖井具有重要借鉴意义。
关键词：超大断面超深通风竖井正井法伞钻滑模同步中图分类号：U455.8文献标识码：A DOI：10.3969/j.issn.1009-4539.2021.03.031Construction Technology of Ventilation Shaft of Super Large Section andSuper Deep Highway TunnelWANG Linjun(China Railway17,h Bureau Group2nd Engineering Co.Ltd.,Xi'an Shaanxi710038,China) Abstract:In view of the characteristics of large difficulty and high safety risk in the construction of ventilation shaft of super large section and super deep highway tunnel of Guanshan Tunnel,the three major and one deep”construction technology of deep hole blasting operation with special"big hoist”，"big bucket”mucking and"big umbrella drill”is adopted,which greatly speeds up the on-site construction progress and ensures the on-site construction safety and construction quality.The second lining and cross partition wall of ventilation shaft are poured synchronously by using slip form technology,which has the advantages of fast construction progress,good concrete integrity,no cold joint,good concrete appearance quality,saving materials and less labor input.It is of great significance for the construction of ventilation shaft of super large and super deep tunnel by the main shaft method.Key words:super large section；super deep；ventilation shaft；main shaft method；umbrella drill；sliding mode；synchronization1工程概况新建平凉至绵阳国家高速公路(G8513)平凉(华亭)至天水段是平凉至绵阳国家高速公路联络线(G8513)的重要组成部分，其中关山隧道长度9.6km,通风竖井位于关山隧道YK80+117右侧73.5m处，净直径10.8m,最大开挖外径13.3m,井深339m (V级围岩39.4m,IV级围岩299.6m)。
竖井井筒净断面尺寸的确定A 净断面尺寸主要以下步骤确定 (1) 选择提升容器的类型、规格、数量； (2) 选择井内其他设施； (3) 计算井筒的近似直径； (4) 按通风要求核算井筒断面尺寸。
B 净断面尺寸确定实例下面以刚性罐道罐笼井为例，介绍竖井断面尺寸计算的步骤和方法。
图5-5是一个A 净断面尺寸主要以下步骤确定(1) 选择提升容器的类型、规格、数量；(2) 选择井内其他设施；(3) 计算井筒的近似直径；(4) 按通风要求核算井筒断面尺寸。
B 净断面尺寸确定实例下面以刚性罐道罐笼井为例，介绍竖井断面尺寸计算的步骤和方法。

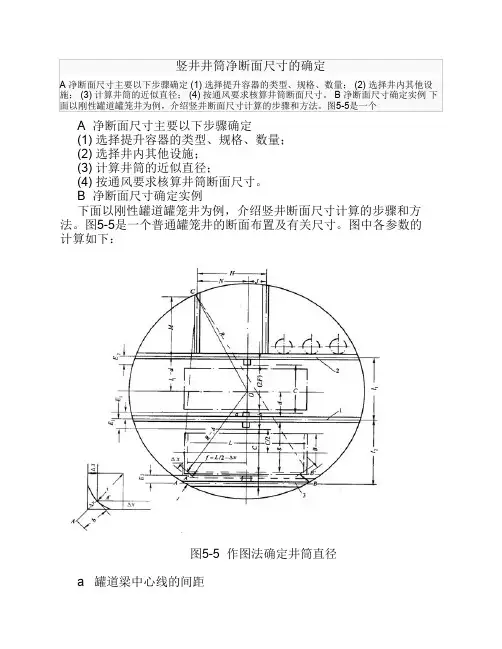

图5-5是一个普通罐笼井的断面布置及有关尺寸。
图中各参数的计算如下：图5-5 作图法确定井筒直径a 罐道梁中心线的间距l1=C+E1+E2 (5-3)l2=C+E1+E3 (5-4)式中l1—1、2号罐道梁中心线距离，mm；l2—1、3号罐道梁中心线距离，mm；C—两侧罐道间间距，mm；E1、E2、E3—1、2、3号罐道梁与罐道连接部分尺寸，由初选的罐道、罐道梁类型及其连接部分尺寸决定。
b 梯子间尺寸梯子间尺寸M、H、J由以下方法确定：M=600+600+s+a2 （5-5）式中 600— 一个梯子孔的宽度，mm；s —梯子孔边至2号罐梁的板壁厚度，一般木梯子间s=77mm；a2—2号罐梁宽度之半。
H=2（700+100）=1600mm式中 700——梯子孔长度，mm；100——梯子梁宽度，mm；如图5-5所示，左侧布置梯子间，右侧布置管缆间，一般取J=300～400mm，因此N=H－J=1200～1300mmc 图解法求竖井近似直径竖井断面的近似直径可用图解法或解析法求出。
图解法比解析法简单，而且可以满足设计要求。
其步骤如下：（1）用已求出的参数绘制梯子间和罐笼提升间的断面布置图；（2）由罐笼靠近井壁的两个拐角点A′和B′，沿对角平分线方向即图中R方向，向外量距离b（罐笼与井壁间的安全间隙），可得井壁上A、B两点；（3）由A、B、C、三点可求出井筒的圆心（O）和半径R=OA=OC，同时量取井筒中心线和1号罐道梁中心线间的间距d。
