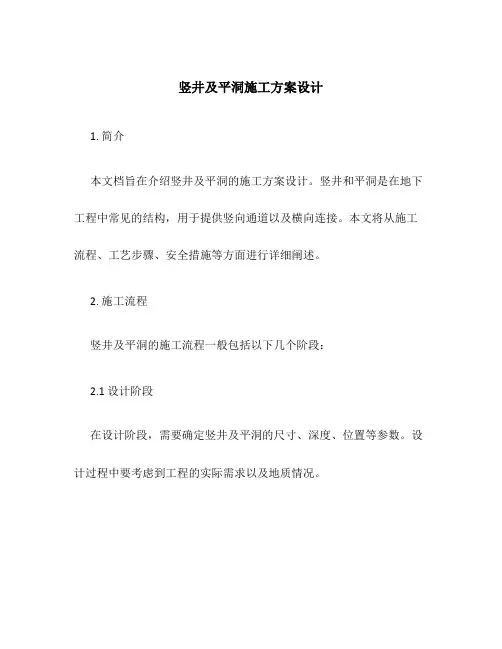

竖井及平洞施工方案设计1. 简介本文档旨在介绍竖井及平洞的施工方案设计。
竖井和平洞是在地下工程中常见的结构,用于提供竖向通道以及横向连接。
本文将从施工流程、工艺步骤、安全措施等方面进行详细阐述。
2. 施工流程竖井及平洞的施工流程一般包括以下几个阶段:2.1 设计阶段在设计阶段,需要确定竖井及平洞的尺寸、深度、位置等参数。
设计过程中要考虑到工程的实际需求以及地质情况。
2.2 前期准备在施工前期准备阶段,需要进行场地勘察、地质勘探以及制定相关的施工方案。
同时,还需组织人员进行安全培训和装备的准备工作。
2.3 施工准备在施工准备阶段,需要完成场地的平整工作,搭建施工设施以及购置所需的材料和设备。
同时,还需对施工现场进行安全检查和安装施工标志。
2.4 施工过程竖井及平洞的施工过程主要包括以下几个步骤:•固定起点位置,确定初始控制点;•进行预制工作,制作好钢筋和模板;•开挖工作,通过机械或人工的方式进行;•进行土方支护,采用适当的支护结构;•浇筑混凝土,保证结构的强度和稳定性;•安装竖井及平洞的设备和管道;•进行终验工作,确保施工质量符合设计要求。
2.5 验收与交付在施工完成后,需进行竣工验收和安全评估,确保工程符合相关标准和要求。
经过验收合格后,竖井及平洞可正式交付使用。
3. 工艺步骤竖井及平洞的施工工艺步骤如下所示:1.准备工作–清理施工现场,保证施工区域的整洁;–搭建施工场所,如搭建临时施工平台等。
2.基坑开挖–根据设计要求,进行基坑开挖和支护;–采用适当的方式进行土方的开挖,如机械挖掘或人工挖掘。
3.钢筋工程–制作和安装钢筋骨架,确保结构的强度;–钢筋的制作和安装需符合相关标准和要求。
4.混凝土工程–进行混凝土浇筑,确保结构的稳定性和耐久性;–采用适当的浇筑方式和浇筑机械,确保混凝土的质量。
5.支护工程–根据设计要求,采用适当的支护方式进行土方支护;–确保支护结构牢固可靠,能够满足工程需求。
6.竖井设备安装–根据设计要求,安装竖井设备和管道;–确保设备安装正确、牢固可靠。

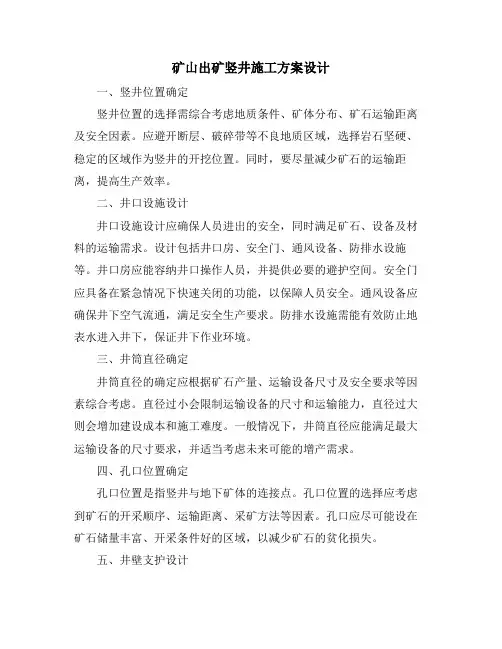

矿山出矿竖井施工方案设计一、竖井位置确定竖井位置的选择需综合考虑地质条件、矿体分布、矿石运输距离及安全因素。
应避开断层、破碎带等不良地质区域,选择岩石坚硬、稳定的区域作为竖井的开挖位置。
同时,要尽量减少矿石的运输距离,提高生产效率。
二、井口设施设计井口设施设计应确保人员进出的安全,同时满足矿石、设备及材料的运输需求。
设计包括井口房、安全门、通风设备、防排水设施等。
井口房应能容纳井口操作人员,并提供必要的避护空间。
安全门应具备在紧急情况下快速关闭的功能,以保障人员安全。
通风设备应确保井下空气流通,满足安全生产要求。
防排水设施需能有效防止地表水进入井下,保证井下作业环境。
三、井筒直径确定井筒直径的确定应根据矿石产量、运输设备尺寸及安全要求等因素综合考虑。
直径过小会限制运输设备的尺寸和运输能力,直径过大则会增加建设成本和施工难度。
一般情况下,井筒直径应能满足最大运输设备的尺寸要求,并适当考虑未来可能的增产需求。
四、孔口位置确定孔口位置是指竖井与地下矿体的连接点。
孔口位置的选择应考虑到矿石的开采顺序、运输距离、采矿方法等因素。
孔口应尽可能设在矿石储量丰富、开采条件好的区域,以减少矿石的贫化损失。
五、井壁支护设计井壁支护设计是确保竖井稳定性的重要措施。
支护方式的选择应根据地质条件、井筒直径、井深等因素综合考虑。
常见的支护方式有喷射混凝土支护、锚杆支护、钢架支护等。
支护材料的选择应满足强度要求,确保支护效果。
六、井下设备设计井下设备设计包括提升设备、排水设备、通风设备等。
提升设备应满足矿石、人员及材料的运输需求,排水设备需能有效排除井下积水,通风设备应确保井下空气流通。
井下设备的选型应根据实际生产需求和安全要求综合考虑。
七、施工材料准备施工材料准备包括井筒开挖所需的炸药、雷管等爆破材料,支护所需的混凝土、锚杆、钢架等材料,以及井下设备所需的电器元件、钢丝绳等。
材料的采购应满足质量要求,并按计划及时进场,确保施工进度。

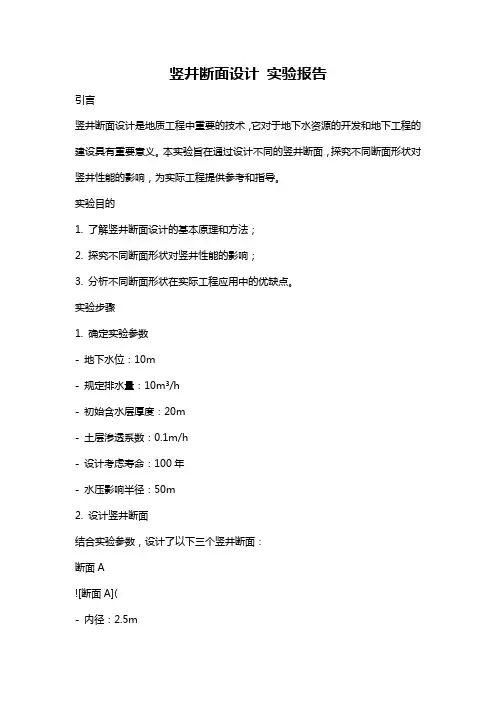

竖井断面设计实验报告引言竖井断面设计是地质工程中重要的技术,它对于地下水资源的开发和地下工程的建设具有重要意义。
本实验旨在通过设计不同的竖井断面,探究不同断面形状对竖井性能的影响,为实际工程提供参考和指导。
实验目的1. 了解竖井断面设计的基本原理和方法;2. 探究不同断面形状对竖井性能的影响;3. 分析不同断面形状在实际工程应用中的优缺点。
实验步骤1. 确定实验参数- 地下水位:10m- 规定排水量:10m³/h- 初始含水层厚度:20m- 土层渗透系数:0.1m/h- 设计考虑寿命:100年- 水压影响半径:50m2. 设计竖井断面结合实验参数,设计了以下三个竖井断面:断面A型水库、二十三座小(二)型水库调查发现,大部分于上个世纪50 -70年代修建的土坝,是在边勘测、边设计、边施工中建成的“三边“工程。
水库放水设施均为涵卧管形式,涵管均为穿坝建筑物,为水库安全运行留下较大的安全隐患。
卧管均为石砌箱涵,用木塞控制放水。
由于农民素质差,想用水时就把木塞拨掉,而后又不将木塞堵上,让水白白浪费,给管理带来极大的不便。
同时,因当时建筑材料、施工手段有限,设计落后,建材及施工未达到规范要求,留下了许多质量隐患,甚至从建成就带病运行,险情频繁告急,而多次处理、维修,效果甚微。
不得以而废弃,远离大坝开设新的取水设施。

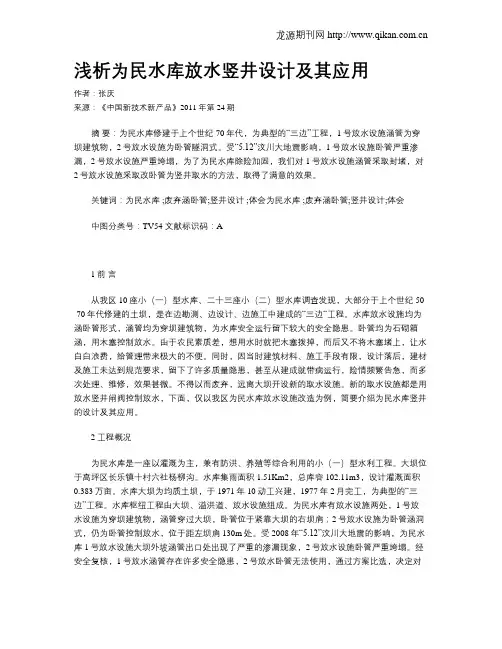

新的取水设施都是用放水竖井闸阀控制放水,下面,仅以我区为民水库放水设施改造为例,简要介绍为民水库竖井的设计及其应用。
2工程概况为民水库是一座以灌溉为主,兼有防洪、养殖等综合利用的小(一)型水利工程。
大坝位于高坪区长乐镇十村六社杨柳沟。
水库集雨面积1.51Km2,总库容102.11m3,设计灌溉面积0.383万亩。
水库大坝为均质土坝,于1971年10动工兴建,1977年2月完工,为典型的“三边”工程。
水库枢纽工程由大坝、溢洪道、放水设施组成。
为民水库有放水设施两处,1号放水设施为穿坝建筑物,涵管穿过大坝,卧管位于紧靠大坝的右坝肩;2号放水设施为卧管涵洞式,仍为卧管控制放水,位于距左坝肩130m处。

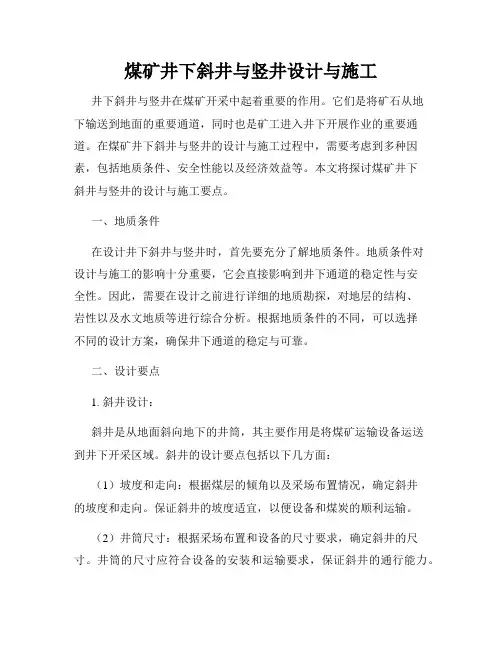

煤矿井下斜井与竖井设计与施工井下斜井与竖井在煤矿开采中起着重要的作用。
它们是将矿石从地下输送到地面的重要通道,同时也是矿工进入井下开展作业的重要通道。
在煤矿井下斜井与竖井的设计与施工过程中,需要考虑到多种因素,包括地质条件、安全性能以及经济效益等。
本文将探讨煤矿井下斜井与竖井的设计与施工要点。
一、地质条件在设计井下斜井与竖井时,首先要充分了解地质条件。
地质条件对设计与施工的影响十分重要,它会直接影响到井下通道的稳定性与安全性。
因此,需要在设计之前进行详细的地质勘探,对地层的结构、岩性以及水文地质等进行综合分析。
根据地质条件的不同,可以选择不同的设计方案,确保井下通道的稳定与可靠。
二、设计要点1. 斜井设计:斜井是从地面斜向地下的井筒,其主要作用是将煤矿运输设备运送到井下开采区域。
斜井的设计要点包括以下几方面:(1)坡度和走向:根据煤层的倾角以及采场布置情况,确定斜井的坡度和走向。
保证斜井的坡度适宜,以便设备和煤炭的顺利运输。
(2)井筒尺寸:根据采场布置和设备的尺寸要求,确定斜井的尺寸。
井筒的尺寸应符合设备的安装和运输要求,保证斜井的通行能力。
(3)支护结构:根据地质条件和稳定要求,选择合适的支护结构。
常见的支护结构包括钢筋混凝土支护和钢支撑等。
2. 竖井设计:竖井是从地面垂直向下的井筒,其主要作用是矿工进入井下进行开采作业。
在竖井的设计中,需要考虑以下几个要点:(1)井筒尺寸:根据矿工的人员流量以及运输设备的尺寸要求,确定竖井的尺寸。
保证竖井的通行能力,以便矿工的进出。
(2)提升设备:选择合适的提升设备,包括井笼、升降机等。
保证提升设备的安全可靠性,确保矿工进出井下的安全。
三、施工要点在井下斜井与竖井的施工过程中,需要注意以下几个要点:1. 安全施工:在施工过程中,要严格遵守煤矿安全规程,采取必要的防护措施,确保施工人员的安全。
2. 壁岩处理:对于岩石围岩,需要进行合理的处理,包括锚杆支护、喷锚等,以提高围岩的稳定性。

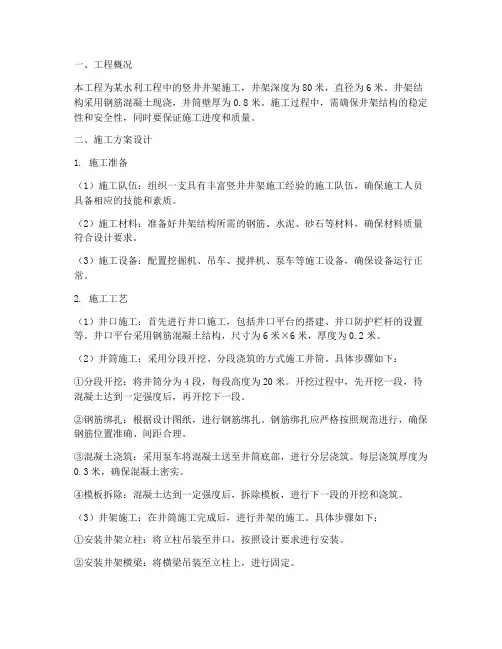

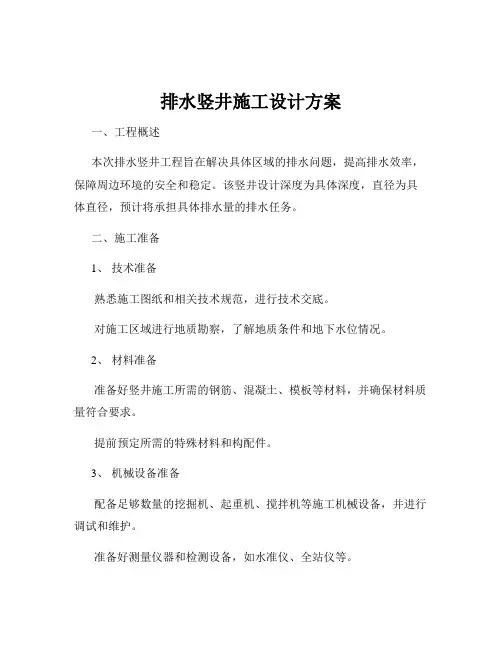

一、工程概况本工程为某水利工程中的竖井井架施工,井架深度为80米,直径为6米。
井架结构采用钢筋混凝土现浇,井筒壁厚为0.8米。
施工过程中,需确保井架结构的稳定性和安全性,同时要保证施工进度和质量。
二、施工方案设计1. 施工准备(1)施工队伍:组织一支具有丰富竖井井架施工经验的施工队伍,确保施工人员具备相应的技能和素质。
(2)施工材料:准备好井架结构所需的钢筋、水泥、砂石等材料,确保材料质量符合设计要求。
(3)施工设备:配置挖掘机、吊车、搅拌机、泵车等施工设备,确保设备运行正常。
2. 施工工艺(1)井口施工:首先进行井口施工,包括井口平台的搭建、井口防护栏杆的设置等。
井口平台采用钢筋混凝土结构,尺寸为6米×6米,厚度为0.2米。
(2)井筒施工:采用分段开挖、分段浇筑的方式施工井筒。
具体步骤如下:①分段开挖:将井筒分为4段,每段高度为20米。
开挖过程中,先开挖一段,待混凝土达到一定强度后,再开挖下一段。
②钢筋绑扎:根据设计图纸,进行钢筋绑扎。
钢筋绑扎应严格按照规范进行,确保钢筋位置准确、间距合理。
③混凝土浇筑:采用泵车将混凝土送至井筒底部,进行分层浇筑。
每层浇筑厚度为0.3米,确保混凝土密实。
④模板拆除:混凝土达到一定强度后,拆除模板,进行下一段的开挖和浇筑。
(3)井架施工:在井筒施工完成后,进行井架的施工。
具体步骤如下:①安装井架立柱:将立柱吊装至井口,按照设计要求进行安装。
②安装井架横梁:将横梁吊装至立柱上,进行固定。
③安装井架顶梁:将顶梁吊装至横梁上,进行固定。
④安装井架支撑:在井架顶梁上安装支撑,确保井架结构稳定。
3. 施工安全措施(1)施工现场设置安全警示标志,确保施工人员遵守安全操作规程。
(2)施工过程中,加强现场巡查,及时发现并消除安全隐患。
(3)施工人员佩戴安全帽、安全带等防护用品,确保施工安全。
(4)对施工设备进行定期检查和维护,确保设备运行正常。
4. 施工进度安排根据工程实际情况,制定合理的施工进度计划,确保工程按期完成。

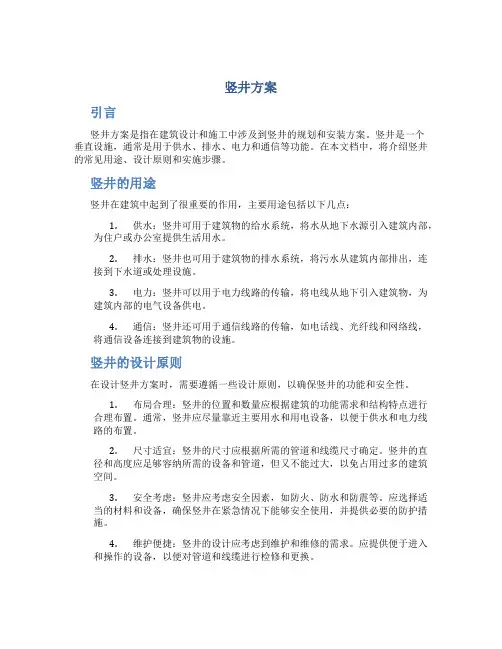

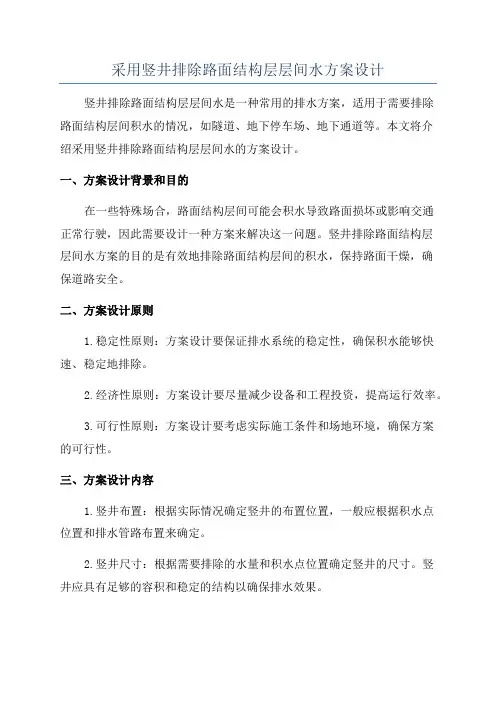

竖井方案引言竖井方案是指在建筑设计和施工中涉及到竖井的规划和安装方案。
竖井是一个垂直设施,通常是用于供水、排水、电力和通信等功能。
在本文档中,将介绍竖井的常见用途、设计原则和实施步骤。
竖井的用途竖井在建筑中起到了很重要的作用,主要用途包括以下几点:1.供水:竖井可用于建筑物的给水系统,将水从地下水源引入建筑内部,为住户或办公室提供生活用水。
2.排水:竖井也可用于建筑物的排水系统,将污水从建筑内部排出,连接到下水道或处理设施。
3.电力:竖井可以用于电力线路的传输,将电线从地下引入建筑物,为建筑内部的电气设备供电。
4.通信:竖井还可用于通信线路的传输,如电话线、光纤线和网络线,将通信设备连接到建筑物的设施。
竖井的设计原则在设计竖井方案时,需要遵循一些设计原则,以确保竖井的功能和安全性。
1.布局合理:竖井的位置和数量应根据建筑的功能需求和结构特点进行合理布置。
通常,竖井应尽量靠近主要用水和用电设备,以便于供水和电力线路的布置。
2.尺寸适宜:竖井的尺寸应根据所需的管道和线缆尺寸确定。
竖井的直径和高度应足够容纳所需的设备和管道,但又不能过大,以免占用过多的建筑空间。
3.安全考虑:竖井应考虑安全因素,如防火、防水和防震等。
应选择适当的材料和设备,确保竖井在紧急情况下能够安全使用,并提供必要的防护措施。
4.维护便捷:竖井的设计应考虑到维护和维修的需求。
应提供便于进入和操作的设备,以便对管道和线缆进行检修和更换。
竖井方案的实施步骤实施竖井方案的过程通常包括以下几个步骤:1.方案规划:在建筑设计初期,需要与建筑师、结构工程师和管道工程师等人员进行沟通,确定竖井的用途、位置和尺寸等参数。
2.材料选择:根据方案设计,选择适当的材料和设备,如钢筋混凝土、钢铁和塑料管道等,用于竖井的结构和管道系统。
3.施工过程:根据设计图纸和施工计划,进行竖井的施工工作。
这包括挖掘竖井坑、浇筑混凝土、安装结构支撑和管道设备等。
4.检测与验收:在竖井施工完成后,需要进行相关的检测和验收工作,确保竖井的质量和性能符合设计要求和安全标准。
某竖井设计分析
案例说明
目前国内竖井支护设计的一般步骤是:第一步根据圆柱形挡土墙原理或平面挡土墙原理论确定竖井井壁侧压力,第二步按照能量理论和拉麦公式确定井壁支护材料和支护混凝土的厚度。
本文采用GEO5竖井设计模块,对某竖井工程所受荷载及结构内力进行计算分析。
工程概况
本竖井工程设计深度为20.0m,设计半径为5.0m,采用的支护方式为板桩支护。
腰梁安装位置分别为距井口5.0m、10.0m及15.0m处。
竖井周边分布有两个矩形超载,矩形边长分别为(2, 2)、(5, 3),超载大小分别为100kPa和
150kPa,超载中心相对竖井中心的坐标分布为(-5, -5)、(8, 8)。
场地地下水埋深为8.0m,地层分布及土层物理性质如表1所示。
表1 土层参数表
验算操作流程
尺寸
在【尺寸】设置界面中定义竖井类型、直径、深度和腰梁位置。
竖井类型选择为“半刚性”,竖井直径设置为5.0m,竖井深度设置为15.0m,点击“添加”按钮,分布在5.0m、10.0m和20.0m处添加腰梁。
图1 竖井尺寸设置
剖面土层
在【剖面土层】设置界面中添加三条地层线,各地层线的Z坐标分别为3.0m、8.0m和14.0m,这样便定义了四个土层。
图2 添加地层线
岩土材料
在【岩土材料】设置界面中添加岩土材料,点击按钮,在弹出的设置窗口中参照表1进行参数设置。
采用同样的方法添加完所有的土层材料。
图3 添加岩土材料
指定材料
在【指定材料】设置界面中将刚刚添加的岩土材料指定给对应的土层。
选择岩土材料图例,然后在显示窗口中点击要指定的土层。
也可以在地层列表中通过下拉菜单选择与土层对应的岩土材料。
图4 指定岩土材料
地下水
在【地下水】设置界面中添加地下水位。
勾选“地下水”复选框,“地下水位”输入8.0m。
图5 添加地下水位
超载
在【超载】设置界面中添加地面超载。
点击添加按钮,在弹出的设置窗口中选择超载类型为“局部超载”,作用类型为“永久作用”,超载大小为100kPa,中心x s、y s均为-5.0m,超载x、y均为2.0m,转角为30度。
图6 添加地面超载1
用同样的方法参照图7的参数设置添加地面超载2。
图7添加地面超载2
工况阶段设置
在【工况阶段设置】界面中选择设计状况为“持久设计状况”。
图8工况阶段设置
验算结果分析
荷载分析
在【荷载分析】界面中查看荷载计算结果。
在作用力表格中给出了所有作用力的分力大小和作用点位置。
在“设置”面板中可以选择腰梁上环向均布土压力的调整方式,折线系数一般建议设置为25%。
在“显示”面板中可以选择土压力
的查看区间和需要查看的腰梁。
图10 地表沉降槽
截面强度验算
在【截面强度验算】界面中可以查看井壁弯矩、剪力以及腰梁内力分布。
在分析位置中选择“竖向”即可在视图窗口中查看井壁弯矩与剪力分布。
在区间中可以选择需要查看的区间。
图11 井壁弯矩与剪力分布
点击添加按钮,增加一个强度验算窗口,在分析位置中选择腰梁,即可在视图窗口中查看指定腰梁的内力分布。
这里选择“腰梁z=5.0m”,水平反力系数设置为15.0MN/m3。
在“显示”面板中勾选需要查看的分析结果,包括荷载、弯矩、轴力和剪力。
图12 腰梁内力分布
至此,竖井荷载及结构内力的计算分析就全部完成了。
