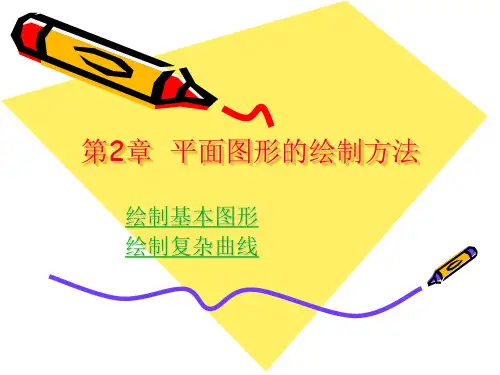

UG 平面图形的绘制方法

UG工程图的绘制技巧和 注意事项
2020/8/29
目录
一、使用UG出2D图纸的意义； 二、2D图纸的接收对象和格式； 三、输出2D图纸的目标； 四、2D图纸的公司标准图框； 五、2D图纸的绘制步骤； 六、2D图纸的布局； 七、2D图纸的尺寸标注内容； 八、尺寸标注技巧； 九、尺寸公差
一、使用UG出2D图纸的意义
基准转换明确，不能太多； 3. 尺寸文字不得压在图形ห้องสมุดไป่ตู้其它线条上，以免打印和输出
时看不清； 4. 局部对称和圆周要画出中心线，尺寸标注在中心线上； 5. 非正常投视方向视图、阶梯剖和局部剖、局部放大图等
视图必须在视图下方标注视图名称和比例，阶梯转折位 置需要标注相应字母。
七、2D图纸的尺寸标注内容
• 钣金件
－最大外形尺寸； －涉及装配的孔的位置、大小； －各折弯边尺寸，可能影响装配的圆角大小(包括折边内角)； －铆柱位置尺寸和大小规格、数量，注意铆柱应标注总高度，铆
柱总高尺寸要符合优选尺寸系列，避免小数； －翻边攻丝孔位置和大小规格、数量。
八、尺寸标注技巧
1. 设计基准和尺寸标注
2. 钣金或金属件零件图
metals文件夹，A4~A0。
3. 装配图或爆炸图
ASM文件夹，A4~A0。
注意：填写标题栏内的相关内容(名称、物料编码、材料、第X张共X张)， 修改技术要求中的有关内容，并把不适合的技术要求删除
五、2D图纸的绘制步骤
注意：首先必须保证你的NX5系统已经按公司的2D标准导入FMS设置文件 ，见UG Drafting标准-2008-12-1.ppt ，主要是第3项。
－前壳、后壳的设计基准是屏口长、宽中心和分型面，也可选前后 壳装配面，标注尺寸时，必须在该位置绘出中心线，以此为基 准进行标注；

移动鼠标到一定距离，然 后单击鼠标左键，即可完 成平行线的绘制，单击 “Close line PointParallel”按钮，关闭“直 线（点-平行）”对话框
4
5
2．使用“直线”对话框绘制直线
பைடு நூலகம்
2
单击选择操作区中的某个平 面，本例选择Y-Z平面，然 后单击“起点选项”标签栏 的“选择对象”按钮 在“曲线”工具条中单击 “直线”按钮，打开“直线” 对话框。单击“支持平面” 标签将其展开，在“平面选 项”下拉列表中选择“选择 平面”项
在“点”对话框中依次输入两个 点以及顶点的坐标，然后在“一 般二次曲线”对话框的“Rho”文 本框中输入“0.8”，单击“确定” 按钮完成一般二次曲线的绘制
1
在“曲线”工具条 中单击“一般二次 曲线”按钮，弹出 “一般二次曲线” 对话框，单击“2点， 锚点，Rho”按钮， 打开“点”对话框
1．“5点”绘制二次曲线 该方式是在“点”对话框设定5个点，然后系统将 根据这5个点自动生成二次曲线，在绘制过程中， 一定要注意这5个点一定要符合二次曲线的生成规 律（曲线不能弯向两个方向），否则系统将使用5 个点中的三个点或两个点来生成二次曲线。
3．“3点，2个斜率”绘制二次曲线 该方式通过3个点，以及 第1和第3个点的斜率来产 生二次曲线。 4．“3点，顶点”绘制二次曲线 该方式通过3个点和顶 点来产生二次曲线。
5．“系数”绘制二次曲线
该方式通过设置二次曲线方程的系 数来产生二次曲线，二次曲线的默 认绘制平面位于X-Y平面，中心位 于坐标原点。二次曲线的一般方程 式为：Ax2+Bxy+Cy2+Dx+Ey+F=0。 6．“2点，2斜率，Rho”绘制二次曲线

通过学习了解草图的构建方法，掌握二维草图的构图 技巧。
圆、直线、圆弧、倒圆角、约束关系的正确使用
二、绘图思路
从图形的右侧开始绘图，先大致绘出图草图形状，然 后做一些必要的修剪，再添加约束关系，最后标注尺寸 ，完成草图。
2021/1/14
三、操作步骤（步骤1、2）
2021/1/14
三、操作步骤（步骤3）
三、操作步骤（步骤5、6）
2021/1/14
三、操作步骤（步骤7、8）
2021/1/14
项目三 草图镜像
2021/1/14
一、学习目标
通过本项目的学习，使读者能熟练掌握创建草图、创 建草图对象、对草图对象添加尺寸约束和几何约束等相 关的草图操作。
通过学习了解草图镜像的方法，掌握二维草图的构图 技巧。
2021/1/14
三、操作步骤（步骤1、2）
2021/1/14
三、操作步骤（步骤3、4）
2021/1/14
三、操作步骤（步骤5、6）
2021/1/14
三、操作步骤（步骤7）
2021/1/14
项目五 空间绘图-平面图
2021/1/14
一、学习目标
通过本项目的学习，使读者能够掌握矩形、圆、曲 线裁剪等空间曲线绘图的基本技能。
项目五 空间绘图-三维线架图
2021/1/14
一、学习目标
通过本项目的学习，使读者能熟练掌握应用圆弧、圆、对象 显示、直线、曲线修剪、坐标变换、绕点旋转等指令在空间绘 制造二维图的构图技巧。
圆弧、圆、直线、对象显示、曲线修剪、坐标变换、绕点旋 转等指令的正确使用
二、绘图思路
先做出虚线圆R50（圆心坐标为（0，0，0）），再做出成72 度的两直线（其中一条与X轴共线），接着做出R30的圆，通过绕 点旋转做出其他等间距的R30的圆弧；然后在空间做出（0，0， 65）的点，接着旋转坐标系，将原坐标的XOY平面旋转到XOZ平 面构成新的坐标系统，再在此平面上做出一条R150的圆弧，将坐 标恢复到初始状态，应用绕点旋转，最后完成其他R150的圆弧。

3
在弹出的“多边形”参数设 置对话框中将“侧”改为 “100”、“方位角”改为 “45”，单击“确定”按钮， 在弹出的“点”对话框中再 次单击“确定”按钮完成多 边形的绘制
4
单击“曲线”工具条中的 “圆弧/圆”按钮，打开 “圆弧/圆”对话框，在 X-Y平面内以坐标原点为 圆心绘制一个半径为“10” 的圆
2.3.1 绘制抛物线
2.3 绘制复杂曲线
2
在弹出的“抛物线” 对话框中输入图中 所示的参数值，单 击“确定”按钮， 完成抛物线的绘制 新建一模型文件，在 “曲线”工具条中单 击“抛物线”按钮， 弹出“点”对话框， 在“点”对话框的 “坐标”标签中将顶 点的位置设位工作坐 标系原点，单击“确 定”按钮
移动鼠标到一定距离，然 后单击鼠标左键，即可完 成平行线的绘制，单击 “Close line PointParallel”按钮，关闭“直 线（点-平行）”对话框
4
5
2．使用“直线”对话框绘制直线
1 2
在“曲线”工具条中单击 “直线”按钮，打开“直线” 对话框。单击“支持平面” 标签将其展开，在“平面选 项”下拉列表中选择“选择 平面”项 单击选择操作区中的某个平 面，本例选择Y-Z平面，然 后单击“起点选项”标签栏 的“选择对象”按钮
在“点”对话框中依次 输入两个点以及顶点的 坐标，然后在“一般二 次曲线”对话框的 “Rho”文本框中输入 “0.8”，单击“确定” 按钮完成一般二次曲线 的绘制
1
在“曲线”工具条中单击“一般二次曲线” 按钮，弹出“一般二次曲线”对话框，单 击“2点，顶点，Rho”按钮，打开“点” 对话框
1．“5点”绘制二次曲线 该方式是在“点”对话框设定5个点，然后系统将 根据这5个点自动生成二次曲线，在绘制过程中， 一定要注意这5个点一定要符合二次曲线的生成规 律（曲线不能弯向两个方向），否则系统将使用5 个点中的三个点或两个点来生成二次曲线。
