POE交换机SW-5024-sundray

PSE5000系列 POE供电以太网交换机Quick Installation GuidePower over Ethernet Switch PSE5000系列PSE6000系列用户手册V1.02User’s Manual1.概述PSE5000及PSE6000系列POE供电交换机，是非网管以太网供电交换，使用时无需配置，接上电源后即可使用。

此系列POE供电交换机提供5个10/100Base-TX或1000Base-TX自适应端口，1个为Uplink端口。

2.装箱清单小心打开包装盒，包装盒内应有以下配件：PSE5000或PSE6000系列以太网交换机 *1台；专用电源线(常规为国标电源线) *1条；快速设定手册 *1本；保修卡/合格证 *1张；如果发现有配件损坏或者短缺的情况，请及时和当地经销商或销售方联系。

PSE5000系列产品型号为：PSE5302：5埠百兆交换机，2埠 PoE(其中第4、5口支持POE)PSE5604：5埠百兆交换机，4埠 PoE(其中第2、3、4、5口支持POE)PSE6000系列产品型号为：PSE6504G：5埠千兆交换机，4埠 PoE(其中第2、3、4、5口支持POE)3.产品外观① PSE5302 POE供电交换机铭板图②PSE5604 POE供电交换机铭板图③PSE6504G POE供电交换机铭板图4. LED指示灯示意说明安装应用示意图(PSE5604 & PSE6504G)安装应用示意图(PSE5302)5.安装注意事项为保证交换机正常工作和延长使用寿命，请遵从以下的注意事项：①交换机只在室内使用，请将交换机置于通风干燥处；②交换机AC电源线需接地③交换机的接口电缆要求在室内走线，禁止户外走线，以防止因雷电产生的过电压、过电流损坏交换机；④请不要将交换机放在不稳定的箱子或桌子上，一旦跌落，会对交换机造成严重损害；当选择壁挂安装时，应将交换机及电源适配器固定好（电源部分在上），避免跌落；⑤在交换机周围应预留足够的空间(大于10cm),以便于设备正常散热；⑥请不要在交换机上放置重物；⑦请使用随产品附带的电源适配器，严禁使用其它非配套产品。

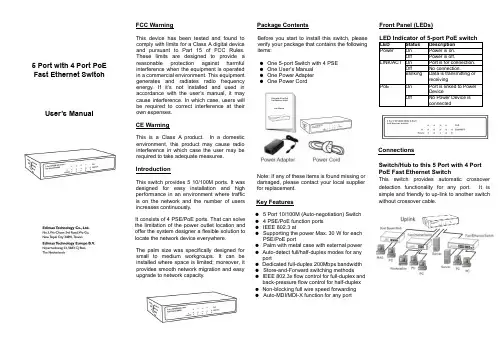

5 Port with 4 Port PoE Fast Ethernet Switch User’s Manual FCC WarningThis device has been tested and found tocomply with limits for a Class A digital deviceand pursuant to Part 15 of FCC Rules.These limits are designed to provide areasonable protection against harmfulinterference when the equipment is operatedin a commercial environment. This equipmentgenerates and radiates radio frequencyenergy. If it’s not installed and used inaccordance with the user’s manual, it maycause interference. In which case, users willbe required to correct interference at theirown expenses.CE WarningThis is a Class A product. In a domesticenvironment, this product may cause radiointerference in which case the user may berequired to take adequate measures.IntroductionThis switch provides 5 10/100M ports. It wasdesigned for easy installation and highperformance in an environment where trafficis on the network and the number of usersincreases continuously.It consists of 4 PSE/PoE ports. That can solvethe limitation of the power outlet location andoffer the system designer a flexible solution tolocate the network device everywhere.The palm size was specifically designed forsmall to medium workgroups. It can beinstalled where space is limited; moreover, itprovides smooth network migration and easyupgrade to network capacity.Package ContentsBefore you start to install this switch, pleaseverify your package that contains the followingitems:●One 5-port Switch with 4 PSE●One User’s Manual●One Power Adapter●One Power CordNote: If any of these items is found missing ordamaged, please contact your local supplierfor replacement.Key Features● 5 Port 10/100M (Auto-negotiation) Switch● 4 PSE/PoE function ports●IEEE 802.3 at●Supporting the power Max. 30 W for eachPSE/PoE port●Palm with metal case with external power●Auto-detect full/half-duplex modes for anyport●Dedicated full-duplex 200Mbps bandwidth●Store-and-Forward switching methods●IEEE 802.3x flow control for full-duplex andback-pressure flow control for half-duplex●Non-blocking full wire speed forwarding●Auto-MDI/MDI-X function for any portFront Panel (LEDs)LED Indicator of 5-port PoE switchLED Status DescriptionPower On Power is on.Off Power is off.LINK/ACT On Port is for connection.Off No connection.Blinking Data is transmitting orreceivingPoE On Port is linked to PowerDeviceOff No Power Device isconnectedConnectionsSwitch/Hub to this 5 Port with 4 PortPoE Fast Ethernet SwitchThis switch provides automatic crossoverdetection functionality for any port. It issimple and friendly to up-link to another switchwithout crossover cable.Technical Specifications。

2010年3月28日星期日交换机工作原理：交换机拥有一条很高带宽的背部总线和内部交换矩阵。

交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC（网卡的硬件地址）的NIC（网卡）挂接在那个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在才广播到所有的端口，接收端口回应后交换机会“学习”新的地址，并把它添加入内部MCA 地址表中。

一、赫斯曼交换机型号介绍及说明1.1 型号：MS20、MM2-4TX1和MM3-4FXM2三个一组。

供电：24VMS20/MS30 交换机由基本交换机模块和介质模块组成。

因此，在总线拓扑结构或环形拓扑结构中，您可使用铜线或光纤来构建交换式工业以太网，该网络合IEEE 802. 和802.3u 标准。

您可以通过双绞线、多模LWL 和单模LWL 来连接终端设备和其他基础部件。

双绞线端口支持自动交叉、自动协商和自动极性变换功能。

MS20/MS30 设备可为您提供多种交换机型式。

您可以根据自己的要求在传输介质类型、所需的10/100 Mbit/s 端口数量（8、16 或24）、1000 Mbit/s 端口数量（多达 2 个），该设备为无风扇散热，且具备冗余电源输入能力。

将交换机卡在ISO/DIN 导轨上可进行快速安装，同时自动接地。

1.2 基本模块功能：基本模块包括所有功能部件，例如交换功能、管理功能、冗余功能、显示控制、电压连接、管理连接、可调控制、介质模块插槽等基本模块内部结构：（以MS20为例）1.3 介质模块的功能：为交换机提供连接至LAN 的接口。

介质模块的内部结构：（以MM2-4TX1和MM3-4FXM2为例）MICE2000 介质模块MICE3000 介质模块● 1.4 介质模块的安装：为固定介质模块，首先请拆下插头上的护帽。

将介质模块插入插头。

拧紧介质模块四个角上的 4 颗螺丝。

自左向右依次安装介质模块。

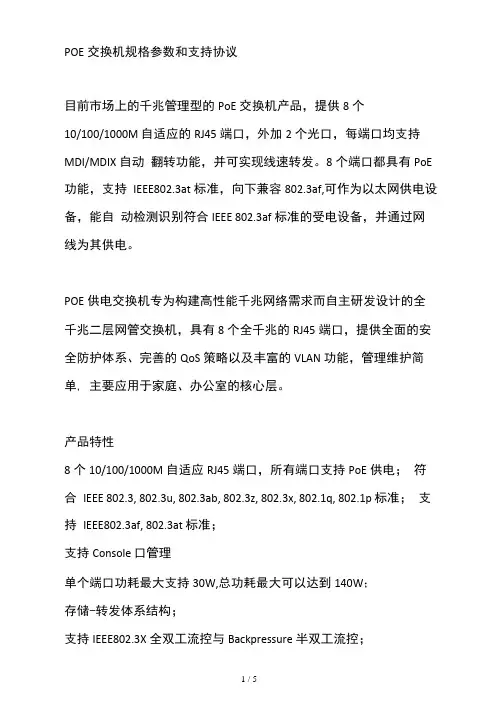

POE交换机规格参数和支持协议目前市场上的千兆管理型的PoE交换机产品，提供8个10/100/1000M 自适应的RJ45端口，外加2个光口，每端口均支持MDI/MDIX自动翻转功能，并可实现线速转发。

8个端口都具有PoE 功能，支持IEEE802.3at标准，向下兼容802.3af,可作为以太网供电设备，能自动检测识别符合IEEE 802.3af标准的受电设备，并通过网线为其供电。

POE供电交换机专为构建高性能千兆网络需求而自主研发设计的全千兆二层网管交换机，具有8个全千兆的RJ45端口，提供全面的安全防护体系、完善的QoS策略以及丰富的VLAN功能，管理维护简单, 主要应用于家庭、办公室的核心层。

产品特性8个10/100/1000M自适应RJ45端口，所有端口支持PoE供电；符合IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.1q, 802.1p 标准；支持IEEE802.3af, 802.3at 标准；支持Console 口管理单个端口功耗最大支持30W,总功耗最大可以达到140W；存储-转发体系结构；支持IEEE802.3X全双工流控与Backpressure半双工流控；1 / 5支持Web界而的管理方式支持MAC地址自学习；动态LED指示灯，提供简单的工作状态提示及故障排除; 内置电源，铁壳结构设计.规格参数产品名称型号：SP-SG10-PM芯片:RTL8380M+RTL8231支持的标准和协议IEEE 802.3, 802.3U, 802.3ab, 802.3乙802.3X, 802.lq, 802.Ip, IEEE 802.3atJEEE 802.3af端口8 个10/100/1000M 自适应RJ45 端口(Auto MDI/MDIX)网络介质lOBase-T: 3类或3类以上UTP100Base-TX: 5 类UTPlOOOBase-T:超5 类UTP转发速率10Mbps: 14880pps100Mbps: 148800pps1000Mbps: 1488000pps背板带宽20 GbpsMAC地址容量8KLED指示每端口Link/Act/Speed, PoE Status每设备Power外形尺寸(LxWxH)280*180*44mm使用环境工作温度：0°C〜40°C存储温度：-20°C〜70°C工作湿度：10%〜90% RH不凝结存储湿度：5%〜90% RH不凝结电源及功耗输入：100-240V 50-60HZ功耗：最大150W相关类Seapai全8 口百兆POE交换机5 口百兆POE交换机8 口百兆POE交换机24 口千兆+2SFPP0E管理型以24 口千兆POE管理型以太网交8 口千兆POE管理型以太网交8 口千兆非管理型POE以太网24 口百兆+2G COMBO智能管理24 口百兆+2G COMBO WEB管理P24 口百兆非管理型POE交换机其它相关Seapai 300M无线USB网卡带天线16 口企业级铁壳全千兆交换蛋T DanDin无线音乐AP 8 口百兆POE交换机8 口百兆POE智能管理型交换500M有线电力猫迷你5 口千兆交换机8 口千兆非管理型POE Seapai以太网5 口百兆POE交换机16 口百兆POE智能管理交换机-温馨提示：如不慎侵犯了您的权益，可联系文库删除处理，感谢您的关注!。

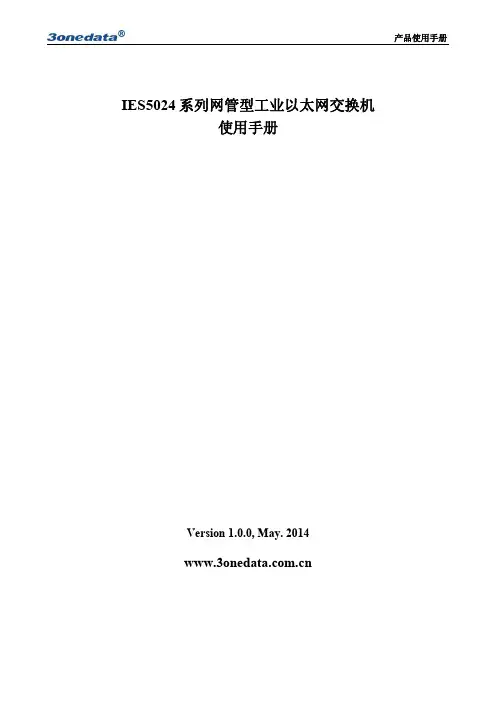

IES5024系列网管型工业以太网交换机使用手册Version1.0.0,May.2014IES5024系列使用手册在使用本手册之前，请您认真阅读以下使用许可协议。

只有在同意以下使用许可协议的情况下方能使用本手册中介绍的产品。

商标、版权声明是深圳市三旺通信技术有限公司的注册商标，本手册中的其他商标分别属于各自的公司所有。

本手册涉及内容归深圳市三旺通信技术有限公司版权所有。

未经深圳市三旺通信技术有限公司书面许可，任何公司或个人不得以任何形式复制或转译本手册全部或部分内容。

重要声明深圳市三旺通信技术有限公司在本手册中提供的任何信息，并不代表对这些信息提供了相应的授权。

深圳市三旺通信技术有限公司努力使本手册中提供的信息准确和适用，深圳市三旺通信技术有限公司并不对这些信息的使用承担任何责任，也不对这些信息的使用承担任何连带责任。

此说明书可作为参考使用，如有疑问，请与我们联系。

修订历史：版本号日期原因V1.0.02014.05创建文档符号说明-------指功能或者设置上的补充说明------配置中的注意事项目录目录 (3)第1章产品概述 (5)1.1产品介绍 (5)1.2性能特点 (5)第2章硬件描述 (7)2.1面板设计 (7)2.2电源输入 (7)2.3继电器连接 (7)2.4调试口 (8)2.5通信接口 (8)2.6LED指示灯 (9)2.7设备安装 (10)第3章外观尺寸图 (11)3.1外观 (11)第4章包装清单 (12)第5章网络设置 (13)5.1设置PC的IP地址 (13)第6章WEB管理功能 (14)6.1配置准备 (14)6.2系统状态 (16)6.3端口配置 (17)6.3.1端口设置 (17)6.3.2带宽管理 (19)6.3.3广播、组播、未知单播风暴抑制 (20)6.4二层特性 (21)6.4.1基于端口的VLAN (21)6.4.2基于IEEE802.1Q VLAN (21)6.4.3组播过滤 (23)6.4.3.1IGMP SNooping (23)6.4.3.2GMRP (23)6.4.4静态多播表 (24)6.5QOS (25)6.5.1QOS分类 (25)6.5.1.1相对优先级 (25)6.5.1.2绝对优先级 (25)6.5.2COS (25)6.5.3DSCP (26)6.6链路备份 (27)6.6.1端口汇聚 (27)6.6.2快速环网 (28)6.6.2.1Ring V3单环配置 (30)6.6.2.2Ring V3双环配置 (30)6.6.2.3Ring V3耦合环配置 (31)6.6.2.4Ring V3链配置 (32)6.6.3RSTP快速生成树 (33)6.7访问控制 (34)6.7.1密码管理 (34)6.7.2DHCP Server (36)6.7.3MAC端口锁定 (37)6.8远程监控 (38)6.8.1SNMP管理 (38)6.8.2邮件报警 (40)6.8.3继电器报警 (41)6.9端口统计 (42)6.9.1接收帧统计 (42)6.9.2发送帧统计 (43)6.9.3总流量统计 (44)6.9.4MAC地址表 (45)6.10网络诊断 (46)6.10.1端口镜像 (46)6.11系统管理 (47)6.11.1时间配置 (47)6.11.2设备地址 (48)6.11.3系统信息 (49)6.11.4文件管理 (50)6.11.5系统注销 (52)第7章维修和服务 (53)7.1I NTERNET服务 (53)7.2打电话到技术支持办公室 (53)7.3产品返修或更换 (53)附录1性能参数 (54)附录2术语表 (55)附录3常见问题处理 (56)第1章产品概述1.1产品介绍该系列是一款即插即用的工业以太网交换机，该系列支持100～240VAC和48VDC电源输入，IES5024-P(100/240VAC)/48VDC支持24个RJ45以太网口；IES5024-2F-P(100/240VAC)/48VDC支持22个RJ45以太网口和2个100M光口；IES5024-4F-P(100/240VAC)/48VDC支持20个RJ45以太网口和4个100M光口；IES5024-8F-P(100/240VAC)/48VDC支持16个RJ45以太网口和8个100M光口；IES5024-12F-P(100/240VAC)/48VDC支持12个RJ45以太网口和12个100M光口；IES5024-16F-P(100/240VAC)/48VDC支持8个RJ45以太网口和16个100M光口。

交换机性能衡量指标及计算原理交换机非常常见，包括普通交换机、PoE交换机、万兆交换机等，在我们的生活中需要经常运用到，自然就要挑选交换机。

那么如何衡量交换机的性能，主要参数看哪些呢？包转发率交换机的包转发率（吞吐量）指的是交换机转发数据包的能力，单位是pps（包每秒），也就是交换机每秒可以转发多少个数据包。

交换机接口速率：100Mbit/s的以太网接口，学过计算机的同学都知道，每8个bit组成一个字节，所以接一个百兆接口转换成节=12.5Mbyte/s，也就是说每秒这个以太网接口能转发12.5M个字节=12500000byte。

由于以太网的冲突检测机制，所以以太网传输数据帧时对数据帧的大小有个限制，数据帧最小为64byte，加上8byte的前导字节以及12byte的帧间间隙，合计就是84byte，也就是说在以太网上传输的数据帧最小为84byte。

以百兆以太口为例，一个百兆以太口每秒最多转发12500000byte的数据，假设在最糟糕的情况下所传输的所有数据帧都是最小的84byte（当然如果传输的数据帧越大对交换机转发越有利，所以我们这里假设一个极端，在最糟糕的情况下），那么这个百兆以太口每秒转发的数据帧为12500000/84=148809pps(帧/秒)=148.8kpps=0.1488Mpps。

所以我们可以得出百兆以太网的包转发率为0.1488Mpps，那么千兆以太网的包转发率为1.488Mpps，对于10G以太网对应的包转发率为14.88Mpps。

举个例子，假设有一台24口10/100Base-TX以太网交换机，那么这么该交换机的包转发率为24*0.1488Mpps=3.5712Mpps。

如果再加上4个千兆以太口4*1.488Mpps=5.952Mpps，那么总共就是3.5712Mpps+5.952Mpps=9.5232Mpps，也就是说一台24口百兆+4口千兆的以太网交换机，只有整机包转发率达到9.5232Mpss的时候，才能实现线速转发。

DatasheetAXIS T8524PoE+Network Switch24-port switch for efficient network managementAXIS T8524PoE+Network Switch is an easy to install24-port managed Gigabit switch-a perfect complement to Axis’recorders to further simplify setup and installation of surveillance systems.AXIS T8524comes with an integrated DHCP server for automatic assignment of IP addresses and discovery of connected Axis devices.The intuitive administrator interface offers a graphic topology for easy overview of all devices in the system with information about connected devices and status.The high PoE power output allows for connection of up to24PoE cameras.>30W PoE per port,total370W>Gigabit switch>2SFP/RJ45Combination Ports>Intuitive graphic topology for system overviewAXIS T8524PoE+Network Switch NetworkNetwork function DHCP server included VLANSecurity Password protection,IP address filtering,HTTPS encryption, IEEE802.1X network access control,ACL,Private VLANs,DHCP SnoopingSupported protocols IPv4,IPv6,HTTP,HTTPS,QoS,Bonjour,UPnP,SNMP v1/v2c/v3, DNS,NTP,TCP,UDP,IGMP,ICMP,DHCP,ARP,SSH,STP,RSTP, MSTP,LLDP,LLDP-MED,TFTP,SMTP,BPDUThroughput38.7MppsSwitchingcapacity52GbpsMAC table8KJumbo frames9216BytesGeneralCasing MetalColor:BlackEnvironment IndoorDimensions WxDxH:442x211x44mm(17.4x8.31x1.73in) Weight 3.2kg(7.05lbs)Powerrequirements100–240V AC,50/60HzPoE class Power over Ethernet Plus(PoE+)IEEE802.3at Type2Class4 PoE output Port1to24:Up to30WPower budget:370WConnectors PoE portsRJ4510Base-T/100Base-TX/1000Base-T(24x)UplinkCombination port RJ45/SFP100Base-TX/1000Base-T(2x)PowerPower connector portSurge protection6kV on all network ports and AC linesOperatingconditions0°C to50°C(32°F to122°F)Humidity10–90%RH(non-condensing)Storageconditions-10°C to70°C(14°F to158°F)Humidity5–95%RH(non-condensing)Approvals EMCEN55032Class AEN55024FCC part15Subpart B Class AVCCI Class ARCM AS/NZS CISPR32Class AICES-003Class ASafetyIEC/EN/UL60950-1EN62368-1EACCE,ITE,JATE,BSMIManagementsoftwareAXIS Device ManagerIncludedaccessoriesInstallation GuidePower cordRubber feet(4x)19”ear rack kitWarranty5-year warranty,see /warranty Environmental responsibility:/environmental-responsibility©2017-2020Axis Communications AB.AXIS COMMUNICATIONS,AXIS,ARTPEC and VAPIX are registered trademarks ofAxis AB in various jurisdictions.All other trademarks are the property of their respective owners.We reserve the right tointroduce modifications without notice.T10113964/EN/M7.2/2012。

三旺通信工业级以太网交换机可分为四种：非网管型机架式工业以太网交换机、非网管型导轨式工业以太网交换机、网管型机架式工业以太网交换机、网管型导轨式工业以太网交换机下面分别介绍：1、非网管型机架式工业以太网交换机（多口）产品系列12+12F口非网管型工业以太网交换机16+8F非网管型工业以太网交换机20+4F口非网管型工业以太网交换机22+2F口非网管型工业以太网交换机24+2F口非网管型工业以太网交换机16口非网管型工业以太网交换机24口非网管型工业以太网交换机以24+2F口非网管型工业以太网交换机为例进行讲解主要特性◎支持24 个RJ45 以太网口和2 个光口（SC/ST/ FC 接口）◎支持IEEE802.3/802.3u/802.3x 存储转发方式◎10/100M，全/半双工，MDI/MDI-X 自适应◎广播风暴屏蔽◎DC110～220V 或AC100～240V 三位端子电源输入◎无风扇、低功耗设计◎符合工业4 级设计要求◎IP30 防护等级，金属外壳、19 英寸标准机架式安装◎-10～60℃工作温度范围简介IES1026L-2F 非网管型工业以太网交换机是一款专为电力行业设计的以太网交换机，本产品支持24个以太网端口（RJ45）和2 个100M 光口（接口可选），采用无风扇、低功耗设计，工作性能更加稳定。

产品符合FCC、CE 标准，符合工业4 级设计要求，-10～60℃的工作温度范围能够适应恶劣的工作环境，满足工业现场的需求，能为电力行业用户的以太网设备连接提供可靠的、经济的解决方案。

尺寸与外观（单位：mm）规格技术：标准：IEEE802.3、IEEE802.3u、IEEE802.3x流量控制：IEEE802.3x 流控、背压流控MAC 地址表大小：8K接口：RJ45 口：10Base-T/100Base-TX 自动流速控制，全/半双工模式和MDI/MDI-X 自动侦测光纤接口：100Base-FX 口(SC/ST/ FC 接口)LED 指示灯：PWR、Link/ACT、100M电源：输入电压：110~220VDC（100~300VDC）或100~240VAC（85~264VAC）输入电流：0.25A（@110VAC/VDC）输入方式：插拔式3 位接线端子工作环境：工作温度：-10~60℃存储温度：-40~85℃相对湿度：5%~95%（无凝露）机械结构：外壳：IP30 防护等级，金属外壳安装：19 英寸机架式安装尺寸（W×H×D）：441.6mm×44.6mm×206.9mm 通过认证：EMI：FCC Part 15，CISPR (EN55022) class A EMS：EN61000-4-2 (ESD)，Level 3EN61000-4-3 (RS)，Level 3EN61000-4-4 (EFT)，Level 3EN61000-4-5 (Surge)，Level 3EN61000-4-6 (CS)，Level 3EN61000-4-8，100 A/mEN61000-4-12冲击：IEC 60068-2-27自由落体：IEC 60068-2-32震动：IEC 60068-2-6 仿宋保修期：5年2、非网管型导轨式工业以太网交换机（少口）产品系列4+1F口非网管型工业以太网交换机6+2F口非网管型工业以太网交换机7+1F口非网管型工业以太网交换机8口非网管型工业以太网交换机4+4F+2G口非网管型工业以太网交换机5口非网管型工业以太网交换机以6+2F口非网管型工业以太网交换机为例进行讲解IES308-2F 6+2 口10/100M 非网管型导轨式工业以太网交换机主要特性：◎支持6 个RJ45 以太网口和2 个光口（SC/ST/FC 接口）◎支持IEEE802.3/802.3u/802.3x存储转发方式◎10/100M，全/半双工，MDI/MDI-X 自适应◎广播风暴屏蔽◎冗余24VDC（12～36VDC）电源输入，内置过流保护◎双电源输入，继电器输出告警◎无风扇、低功耗设计◎IP30等级防护，高强度金属外壳◎-25～70℃工作温度范围简介IES308-2F 是一款非网管型工业以太网交换机，支持6 个10/100M以太网RJ45 口和2 个100M光口（接口可选），冗余的双DC 电源（12～36V）提高了电源输入的可靠性，保护工业自动化系统的正常运转。

sundray RS3320-12M-PWR-LI使用说明书
交换容量：256Gbps/2.56Tbps
整机最大供电功率≥135w
整机最大输出功率370W
接入方式：支持胖瘦一体化、支持智能交换机和普通交换机两种工作模式交换机零配置上线方式：二层广播自动发现控制器
配置静态IP 地址三层发现控制器
DHCP Option43 方式发现控制器
DNS 域名发现控制器
一键替换：通过控制器一键替换“按钮”即可完成故障设备替换
生成树：支持802.1D（STP）、802.1W（RSTP）、802.1S（MSTP）支持BPDU保护、根保护、环路保护
MAC：最大16K MAC 地址
支持MAC 地址自动学习
支持源MAC 地址过滤
支持接口MAC 地址学习个数限制
支持配置MAC 地址老化时间
端口聚合：持端口聚合128 个
支持手工和静态LACP
可靠性：支持VRRP、BFD for VRRP
支持BFD for RIP/OSPF/静态路由/策略路由
支持Smartlink（备份链路）
支持Monitor-link（上行链路监控）
接入安全：支持DHCP Relay、DHCP Server、
支持DHCP Snooping
支持portal 认证
支持802.1X 认证
支持黑名单和白名单
虚拟化：支持vUnit（堆叠技术，将多台设备虚拟成1 台）
支持M-LAG 技术，跨设备链路聚合，配对的设备有独立的控制平面路由功能：支持IPV4/ IPV6 静态路由
支持RIPv1/2、OSPF 等IPv4 动态路由协议
支持策略路由
ARP 表≥80K
IPv6 特性：支持IPV6 静态路由。
