模拟示波器的使用

实验6 模拟示波器的使用示波器是一种用途广泛的电子测量仪器。

根据示波器对信号的处理方式，可将示波器分为模拟示波器和数字示波器。

本实验主要使用模拟示波器。

一、 实验目的1.理解示波器能显示电压随时间变化图形的基本原理； 2.掌握示波器的基本结构，熟悉示波器面板基本功能控制键的作用； 3.能熟练地用示波器观察信号电压的波形； 4. 学会用示波器测量交、直流信号电压的峰值和频率。

二、 实验仪器本实验使用的仪器是GOS-6021型双踪示波器，F05型函数信号发生器，实验板等，如图4-6-1所示。

三、 仪器介绍(一) 示波器的原理方框图示波器的规格和型号很多，但不论什么示波器都包含：显示系统、放大与衰减系统、扫描与同步系统等基本部分，简单的原理方框图见图4-6-2。

(二) 示波管的基本结构及作用电子示波管（简称示波管）是示波器的核心部件，其基本结构如图4-6-3所示。

示波管的外观是一个呈喇叭形的玻璃泡，里面抽成真空。

示波管由电子枪、偏转板和荧光屏三个部分组成。

图 4-6-2 示波器的原理方框图图 4-6-1 实验设备实物图图4-6-3 示波管结构简图1.电子枪由灯丝（H）、阴极（C）、控制栅极（G）、第一加速阳极（A1）、聚焦电极（F A）和第二加速阳极（A2）等同轴金属圆筒组成。

当灯丝（H）通过加热电流，阴极（C）被加热后，筒端氧化物涂层内的自由电子获得较高的动能，从表面逸出。

由于阳极电位比阴极高很多，在阴、阳极之间形成强电场，由阴极逸出的电子被电场加速，穿过控制栅极（G）的小孔，以高速度（数量级107m／s）再穿过A1，F A 及A2筒内的限制孔，形成一束电子射线，最后打在荧光屏上显示一个光点。

光点的亮度取决于电子束的强度，电子束的强度是由栅极（G）来控制的。

栅极（G）相对于阴极（C）为负电位，两者相距很近，其间形成的电场对电子有排斥作用，因而，调节栅极电位的高低，就可以控制电子枪发射并最终打在荧光屏上的电子数量，从而能连续改变屏上光点的亮度。

模拟示波器的调节与使用实验报告一、引言示波器是一种用于显示电信号波形的仪器，在电子领域被广泛使用。

通过示波器，我们可以观察和分析电路中的信号变化，从而更好地理解电路的工作原理。

本实验旨在模拟示波器的调节与使用过程，通过实际操作，掌握示波器的基本功能和操作方法。

二、实验器材1. 示波器：模拟示波器2. 信号源：函数发生器3. 电缆：用于连接示波器和信号源三、实验步骤1. 连接信号源和示波器：将函数发生器的输出端与示波器的输入端用电缆连接好，确保连接牢固可靠。

2. 打开示波器：按下示波器的开关，等待示波器启动。

3. 调节触发方式：示波器可以通过内部触发或外部触发来同步显示波形。

在本实验中，我们选择内部触发。

调节示波器上的触发方式选择开关，选择内部触发。

4. 调节触发级别：触发级别决定了触发电平的位置，可以通过调节示波器上的触发级别旋钮来设置。

根据实际信号的幅值，调节触发级别使得触发点位于波形的合适位置。

5. 设置时间基准：时间基准是指示波器上时间轴的刻度，可以通过调节示波器上的时间/频率旋钮来设置。

根据实际需要，选择合适的时间基准，使得波形能够清晰地显示出来。

6. 设置垂直灵敏度：垂直灵敏度是指示波器上垂直轴的刻度，可以通过调节示波器上的垂直灵敏度旋钮来设置。

根据实际信号的幅值，选择合适的垂直灵敏度，使得波形能够充分显示。

7. 调节水平位置：水平位置是指示波器上波形在水平轴上的位置，可以通过调节示波器上的水平位置旋钮来设置。

根据实际需要，调节水平位置，使得波形位于适当的位置。

8. 调节触发源：触发源是指示波器上触发电平的来源，可以通过调节示波器上的触发源选择开关来设置。

在本实验中，我们选择信号源作为触发源。

9. 调节触发电平：触发电平是指示波器上触发点的电平，可以通过调节示波器上的触发电平旋钮来设置。

根据实际信号的幅值，调节触发电平使得触发点位于波形的合适位置。

10. 观察波形：完成以上调节后，我们可以观察到函数发生器输出的信号波形在示波器屏幕上显示出来。

实验13 模拟示波器的使用一．引言示波器是一种常用的电子学仪器。

可以观察电压随时间变化的波形，并能测量电压、周期等电学量的数值。

因此示波器在科研、教学及应用技术等很多领域用途极为广泛。

本实验的目的在于使同学们对示波器的工作原理有初步了解，并能正确使用它，以给今后经常应用打下基础。

示波器的工作原理比较复杂，这里不予介绍，请同学们查阅相关书籍资料。

四．仪器用具双通道模拟示波器一台；信号发生器；电阻箱（0.1级）；电容(0.1μF ，0.2级)五．实验内容1.观察电压波形将信号发生器的正弦波和方波电压(调为4.00V ，1KHz)先后输入示波器的Y 通道(Y 1或Y 2)。

连接时注意把示波器和信号发生器的“地”（均为黑色鱼夹）相联，它们的非地端（红色鱼夹）联起来，不得交错联接。

要求在屏上调出2～3个周期的波形，并注意“输入选择”、“触发选择”键的选取及观察“电平调节”钮的作用。

2.测电压、频率用示波器验证1KHz 、4.00V （有效值）交流电压的峰—峰值和频率f 。

3.观察市电小电压信号波形市电即指50Hz 、220V 的日常用电，通过变压器降压后仅有几伏。

将此电压接入示波器Y通道，观察其波形。

4.用李萨如图法测量频率若示波管内X 、Y 偏转板均加上正弦波电压，当两电压信号频率成简单整数比时，屏上则显示出一系列不同的李萨如图形。

令f X 、f Y 分别为X 、Y 偏转板所加电压的频率，n X 、n Y 分别表示李萨如图形与任一水平线和任一竖直线的交点数，不难证明有： XY Y X n n f f = （4.1） 若已知f Y ，由李萨如图及上式可求出f X 。

本实验将测量市电频率。

将市电小电压信号u X 接入1通道，信号发生器中的正弦波电压信号u Y 接入2通道，且其频率范围选定为20Hz ～200Hz 。

调节信号发生器的频率f Y ，使屏上的波形相对简单而稳定，由此可式求出f X 。

要求调出四个以上不同形状的李萨如图形，分别求出f X ，最后取其平均值X f 。

模拟示波器的使用实验报告模拟示波器的使用实验报告引言：模拟示波器是一种用于观察和分析电信号的仪器，广泛应用于电子工程、通信工程、医学科学等领域。

本实验旨在通过使用模拟示波器，探索其基本原理和使用方法，并通过实际测量电路中的信号，验证其功能和准确性。

实验器材：1. 模拟示波器2. 信号发生器3. 电阻、电容、电感等基本电路元件4. 电压表、电流表等测量仪器实验步骤：1. 连接电路：根据实验要求，搭建所需的电路。

例如，可以选择一个简单的RC 电路，并通过信号发生器提供输入信号。

2. 连接示波器：将示波器的探头连接到电路的输出端，确保连接稳固可靠。

3. 调节示波器：打开示波器，调节触发模式、扫描速度等参数，以便观察所需的波形。

4. 观察波形：根据实验要求，调节信号发生器的频率、幅度等参数，观察示波器上显示的波形。

可以通过改变电路元件的数值，进一步观察波形的变化。

5. 测量参数：利用示波器上的测量功能，测量波形的频率、幅度、周期等参数。

同时，可以使用其他测量仪器，如电压表、电流表等，对电路中的信号进行更详细的测量。

实验结果与分析：通过实验观察和测量，我们得到了一系列波形和参数数据。

在分析这些结果时，我们可以从以下几个方面进行讨论：1. 波形特征：根据示波器上显示的波形，我们可以判断电路的稳定性、频率响应等特征。

例如，当输入信号频率接近电路的共振频率时，可以观察到明显的共振现象。

2. 参数测量：示波器提供了测量波形参数的功能，如频率、幅度、周期等。

通过这些测量，我们可以了解电路中信号的变化规律，并与理论计算结果进行比较。

如果实验结果与理论值相符，说明模拟示波器的测量准确性较高。

3. 信号分析：通过观察和测量波形，我们可以进一步分析信号的特点和变化规律。

例如，可以通过示波器的傅里叶变换功能，将时域信号转换为频域信号，进一步研究信号的频谱分布。

实验总结：本实验通过使用模拟示波器，对电路中的信号进行观察和测量，并验证了其功能和准确性。

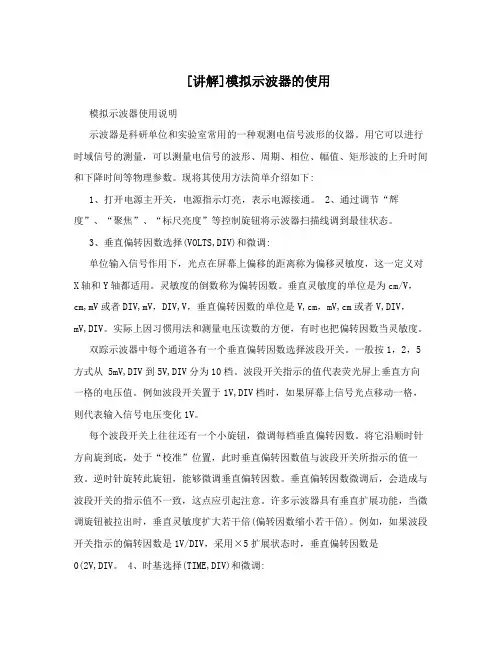

[讲解]模拟示波器的使用模拟示波器使用说明示波器是科研单位和实验室常用的一种观测电信号波形的仪器。

用它可以进行时域信号的测量，可以测量电信号的波形、周期、相位、幅值、矩形波的上升时间和下降时间等物理参数。

现将其使用方法简单介绍如下:1、打开电源主开关，电源指示灯亮，表示电源接通。

2、通过调节“辉度”、“聚焦”、“标尺亮度”等控制旋钮将示波器扫描线调到最佳状态。

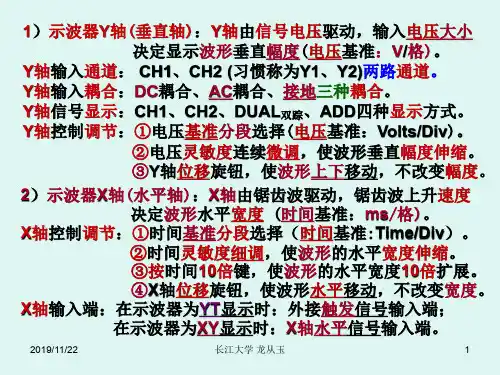

3、垂直偏转因数选择(VOLTS,DIV)和微调:单位输入信号作用下，光点在屏幕上偏移的距离称为偏移灵敏度，这一定义对X轴和Y轴都适用。

灵敏度的倒数称为偏转因数。

垂直灵敏度的单位是为cm/V，cm,mV或者DIV,mV，DIV,V，垂直偏转因数的单位是V,cm，mV,cm或者V,DIV，mV,DIV。

实际上因习惯用法和测量电压读数的方便，有时也把偏转因数当灵敏度。

双踪示波器中每个通道各有一个垂直偏转因数选择波段开关。

一般按1，2，5方式从 5mV,DIV到5V,DIV分为10档。

波段开关指示的值代表荧光屏上垂直方向一格的电压值。

例如波段开关置于1V,DIV档时，如果屏幕上信号光点移动一格，则代表输入信号电压变化1V。

每个波段开关上往往还有一个小旋钮，微调每档垂直偏转因数。

将它沿顺时针方向旋到底，处于“校准”位置，此时垂直偏转因数值与波段开关所指示的值一致。

逆时针旋转此旋钮，能够微调垂直偏转因数。

垂直偏转因数微调后，会造成与波段开关的指示值不一致，这点应引起注意。

许多示波器具有垂直扩展功能，当微调旋钮被拉出时，垂直灵敏度扩大若干倍(偏转因数缩小若干倍)。

例如，如果波段开关指示的偏转因数是1V/DIV，采用×5扩展状态时，垂直偏转因数是0(2V,DIV。

4、时基选择(TIME,DIV)和微调:基选择和微调的使用方法与垂直偏转因数选择和微调类似。

时基选择也通过一个波段开关实现，按1、2、5方式把时基分为若干档。

波段开关的指示值代表光点在水平方向移动一个格的时间值。

模拟示波器的调节与使用实验报告一、引言示波器是一种用来显示电压信号波形的仪器，广泛应用于电子工程、通信工程等领域。

模拟示波器是一种通过模拟电路来实现波形显示的示波器。

本实验旨在探究模拟示波器的调节和使用方法，以提高对电压信号波形的观测和分析能力。

二、实验设备和原理实验所用设备包括模拟示波器、信号发生器和待测电路。

模拟示波器通过将待测电路的电压信号转换为对应的模拟波形，并通过屏幕显示出来。

信号发生器用于产生不同频率和幅度的信号，以供观测和分析。

三、实验步骤1. 连接设备：首先，将信号发生器的输出端与示波器的输入端相连，确保连接牢固可靠。

2. 调节示波器：打开示波器电源，调节亮度和对比度，使屏幕显示清晰可见。

调节触发模式，选择合适的触发源和触发级别，以确保波形稳定显示。

3. 调节时间基准：通过调节时间/CM旋钮，使屏幕上显示的波形时间基准合适，确保波形显示完整。

4. 调节垂直灵敏度：根据待测信号的幅度范围，通过调节垂直灵敏度旋钮，使波形在屏幕上垂直位置合适，并确保波形的幅度不超出屏幕范围。

5. 调节水平灵敏度：根据待测信号的频率范围，通过调节水平灵敏度旋钮，使波形在屏幕上水平位置合适，并确保波形的周期不超出屏幕范围。

6. 观测波形：通过调节信号发生器的频率和幅度，观察并记录不同信号波形在示波器上的显示效果。

7. 分析波形：根据波形的频率、幅度、周期等特征，分析待测电路的工作状态和性能。

四、实验注意事项1. 在接线时，应确保连接正确，避免短路或断路现象。

2. 调节示波器时要注意亮度和对比度，以免影响波形显示效果。

3. 调节时间基准时要注意选择合适的时间范围，以使波形完整显示。

4. 调节垂直灵敏度时要注意选择合适的量程，以使波形在屏幕上垂直位置合适。

5. 调节水平灵敏度时要注意选择合适的时间范围，以使波形在屏幕上水平位置合适。

6. 在观测和分析波形时，要注意记录波形的频率、幅度、周期等特征，并结合待测电路的工作原理进行分析。

模拟示波器的使用实验报告实验目的，通过本次实验，掌握模拟示波器的基本使用方法，了解示波器在电路实验中的应用。

实验仪器，模拟示波器、信号发生器、电源供应器、示波器探头、电阻、电容、电感等元件。

实验原理，模拟示波器是一种用于显示电压信号波形的仪器，通过示波器探头将待测信号引入示波器，再通过示波器的屏幕显示出信号的波形。

信号发生器可以产生各种形式的标准信号，用于测试和校准示波器。

电源供应器用于为被测电路提供稳定的电源。

实验步骤：1. 将信号发生器的输出端与示波器的通道1输入端相连，调节信号发生器的频率和幅度，观察示波器屏幕上波形的变化。

2. 将电源供应器的正负极分别与电路中的正负极相连，调节电源供应器的输出电压，观察示波器屏幕上波形的变化。

3. 将示波器的通道2输入端与电路中的某个节点相连，观察示波器屏幕上两个通道的波形变化，并进行比较分析。

4. 在电路中串联一个电阻、电容或电感元件，观察示波器屏幕上波形的变化，并记录实验现象。

实验结果与分析：通过本次实验，我们成功掌握了模拟示波器的基本使用方法。

在调节信号发生器的频率和幅度时，我们观察到示波器屏幕上的波形随之变化，可以清晰地显示出信号的周期和振幅。

调节电源供应器的输出电压时，我们也能够观察到波形的变化，进一步了解了电压信号的特性。

通过比较分析两个通道的波形变化，我们可以更直观地观察到电路中不同节点的电压信号，并对电路的工作状态有更深入的了解。

在串联电阻、电容或电感元件时，我们也能够观察到波形的变化，进一步验证了电路中元件的特性。

结论：通过本次实验，我们对模拟示波器的使用有了更深入的了解，掌握了基本的操作方法。

模拟示波器在电路实验中起着至关重要的作用，能够直观地显示电压信号的波形，帮助我们分析电路的工作状态。

掌握模拟示波器的使用方法对于电子电路相关专业的学生来说是非常重要的，希望大家能够在今后的学习和实验中更加熟练地运用模拟示波器，为电子电路的研究和应用做出更大的贡献。

任务2 使用模拟式示波器测量波形使用模拟式示波器可以对信号的幅度、频率及周期等参数进行测量。

测量时，首先要在屏幕上显示清晰、稳定的被测信号波形，调整垂直偏转因数和扫描时间因数来优化波形显示。

在观测波形的过程中，如果发现波形不同步（连续左移或右移），就需要调整触发部分；如果需要改变波形在屏幕上显示的“高低”，则需要调整垂直偏转因数；如果需要改变波形在屏幕上显示的“宽窄”，则需要调整扫描时间因数。

读数时，需要确保垂直因数微调旋钮、扫描时间微调旋钮处于校准（CAL）位置，记录波形的高度为H，单个周期所占宽度为D。

信号的幅度U、周期T计算方法如下：①幅度U=KHDy式中，D———垂直偏转因数；yK———探头衰减系数。

②周期T= DDx式中，D———扫描时间因数；xM———扫描时间因数扩展倍率。

测量直流电压或含直流分量的交流电压时，先将通道的输入耦合方式选择开关置于“GND”，屏幕上水平扫描线所处的位置表示““”电平的位置，再将输入耦合方式选择开关置于“DC”，就可观测直流电压的大小、交直流电压的正峰值、负峰值和直流分量的大小。

【认识仪器】本任务实施需要使用测量信号的模拟式示波器、产生各种信号的信号发生器、提供直流电压的稳压电源以及相应的探头，测量所用仪器的面板如图3-2-1 所示。

图 3-2-1 测量所用仪器的面板1.准备工作完成测量前的准备工作，具体步骤参见表 3-1-6。

2.校准工作完成校准工作，具体步骤参见表 3-1-7。

3.测量直流电压调整稳压电源输出的直流电压，用模拟式示波器测量该直流电压，测量步骤见表 3-2-1。

表 3-2-1 测量直流电压步骤活动一 测量接线活动二 确定 。

电平线位置活动三 测量直流电压“适正【任务实施】4.测量交流电压调整信号发生器输出正弦交流信号，并与模拟式示波器连接，观察并测量该输入信号的参数，测量步骤见表3-2-2，测量结果记录在表3-2-3。

表3-2-2 测量交流电压步骤活动一测量接线活动二确定。

示波器使用方法示波器的使用方法依据不同示波器有所不同，对于不同的示波器的使用方法，我们应当有所了解。

为增进大家对示波器的使用方法的了解，本文将对模拟示波器的使用方法加以介绍。

一、模拟示波器操作模拟示波器的调整模拟示波器的调整和使用方法基本相同，现以MOS-620/640双踪示波器为例介绍如下：1、MOS-620/640双踪示波器前面板简介MOS-620/640双踪示波器的调节旋钮、开关、按键及连接器等都位于前面板上，如图6.1.27所示，其作用如下：(1)示波管操作部分6——“POWER”：主电源开关及指示灯。

按下此开关，其左侧的发光二极管指示灯5亮，表明电源已接通。

2——“INTEN”：亮度调节钮。

调节轨迹或光点的亮度。

3——“FOCUS”：聚焦调节钮。

调节轨迹或亮光点的聚焦。

4——“TRACE ROTATION”：轨迹旋转。

调整水平轨迹与刻度线相平行。

33——显示屏。

显示信号的波形。

(2)垂直轴操作部分7、22——“VOLTS/DIV”：垂直衰减钮。

调节垂直偏转灵敏度，从5mV/div～5V/div，共10个档位。

8——“CH1X”：通道1被测信号输入连接器。

在X-Y模式下，作为X轴输入端。

20——“CH2Y”：通道2被测信号输入连接器。

在X-Y模式下，作为Y轴输入端。

9、21——“VAR”垂直灵敏度旋钮：微调灵敏度大于或等于1/2.5标示值。

在校正(CAL)位置时，灵敏度校正为标示值。

10、19——“AC-GND-DC”：垂直系统输入耦合开关。

选择被测信号进入垂直通道的耦合方式。

“AC”：交流耦合;“DC”：直流耦合;“GND”：接地。

11、18——“POSITION”：垂直位置调节旋钮。

调节显示波形在荧光屏上的垂直位置。

12——“ALT”/“CHOP”：交替/断续选择按键，双踪显示时，放开此键(ALT)，通道1与通道2的信号交替显示，适用于观测频率较高的信号波形;按下此键(CHOP)，通道1与通道2的信号同时断续显示，适用于观测频率较低的信号波形。

模拟示波器的使用·实验目的1. 了解示波器的基本原理及基本使用方法；2. 掌握用示波器观察一路不同型电压信号的方法；3. 掌握观察利萨如图形的方法，了解利萨如图形测量未知正弦信号的频率的方法.·实验原理1. 示波器显示波形原理若在示波器CH1或CH2端加上正弦波，在示波器的X 偏转板加上锯齿波，当锯齿波电压的变化周期与正弦波电压成整数倍时时，可以显示完整的周期的正弦波形；若在示波器CH1和CH2同时加上正弦波，在示波器的X 偏转板上加上示波器的锯齿波，则在荧光屏上将的到两个正弦波，即为双踪显示.同理可得双踪显示的方波.2. 利用利萨如图测正弦电压的频率基本原理将被测正弦信号1加到y 偏转板，将参考正弦信号2加到x 偏转板，当两者的频率之比是整数时，在荧光屏上将出现利萨如图.对稳定不动的图形分别做水平直线和竖直直线与图形相切，设水平线上及竖直线上的切点数之比可得两信号的频率之比·实验内容及步骤1. 连接实验仪器电路，设置好函数信号发生器、示波器.2. 用示波器观察一路电压信号(1) 在示波器CH1和YCH2分别加上500Hz 和500Hz 的正弦波，调节示波器至波形稳定，记录在坐标纸上.(2) 在示波器CH1和YCH2分别加上500Hz 和500Hz 的方波，调节示波器至波形稳定，记录在坐标纸上.(3) 分别计算两者的相对误差3. 用示波器观察李萨如图形若在示波器CH1和CH2同时加上正弦波，开至X-Y 档，调节两输入端的频率比值分别为1:3，1:2，2:3，1:1，3:2，2:1，微调输入信号的频率至图象稳定，记录在坐标纸上.·实验记录（见坐标纸）·误差分析观察电压信号时正弦波1： 频率相对误差%0.1%10098.4999495098.4999%100≈⨯-=⨯-=∆AA A f f f f 测’ 电压相对误差%0.1%100010.1000.1010.1%100≈⨯-=⨯-=∆AA A V V V V 测’ 正弦波2： 频率相对误差%2.0%100500499500%100=⨯-=⨯-=∆BB B f f f f 测’ 电压相对误差%3.2%100024.1000.1024.1%100≈⨯-=⨯-=∆B B B V V V V 测’方波1： 频率相对误差%2.1%10094.4999494094.4999%100≈⨯-=⨯-=∆AA A f f f f 测’ 电压相对误差%2.1%10025.202025.20%100≈⨯-=⨯-=∆A A A V V V V 测’ 占空比相对误差%25.0%10040401.40%100=⨯-=⨯-=∆A A A D D D D 测’ 正弦波2： 频率相对误差%2.2%100500489500%100=⨯-=⨯-=∆BB B f f f f 测’ 电压相对误差%4.3%100035.1000.1035.1%100≈⨯-=⨯-=∆B B B V V V V 测’ 占空比相对误差%33.0%10030301.30%100≈⨯-=⨯-=∆B B B D D D D 测’ 相关分析：（出现误差的可能原因）1.两个输入端口输入的信号相互影响，无法达到完全协调；2.示波器的图象上显示的荧光线较粗，读数时会有误差；3.示波器内部系统存在系统误差.·课后习题1．实验时调不出待观测的正弦波形可能的原因是什么?(1)触发源没有调节好；(2)水平扫描电压大小不合适；(3)电路发生故障或接触不良.2．为什么实验观察的李萨如图形不是特别稳定，需要什么方法才能做到稳定？固定一个输入端的频率，调节另一个输入端的输入频率即可.(不能使用同步按钮，也不能调节触发)3．用示波器观测周期为 0.2ms 的正弦电压，若在荧光屏上呈现了 3 个完整而稳定的正弦波形，扫描电压的周期等于多少毫秒？为什么？扫描波T=0.2ms*3=0.6ms呈现了3个完整而稳定的正弦波形，相当于锯齿扫描波行进了1个周期的时间内观测的正弦电压行进了3个周期，故扫描波的周期为观测的正弦波的3倍.。

模拟示波器的调节与使用实验报告模拟示波器的调节与使用实验报告作者：写手在本次实验中，我们将探索模拟示波器的调节与使用。

模拟示波器是一种用于显示电压信号波形的仪器，它可以帮助工程师和电子技术人员进行电路故障排查和信号分析。

在这篇报告中，我将从简单到复杂的方式来介绍模拟示波器的基础操作，并分享我的观点和理解。

一、调节示波器的初始设置在开始使用模拟示波器之前，我们首先需要进行初始设置。

以下是一些基本设置步骤：1. 连接电路：将信号源正确地连接到示波器的输入端，确保电路正确地接地和供电。

2. 设置触发模式：触发模式用于确定示波器何时开始采样并显示波形。

在大多数情况下，我们选择边沿触发模式，并设置合适的触发电平和触发边沿。

3. 设置时间基准：时间基准决定了水平方向上波形的显示速率。

我们可以根据需要选择合适的时间范围和水平方向的移动。

4. 设置垂直幅度：垂直幅度决定了波形在垂直方向上的显示尺度。

我们需要根据信号的幅度范围来调节垂直放大系数，以保证波形能够完整显示在示波器屏幕上。

5. 调整触发电平和触发边沿：为了确保波形能够稳定地触发，我们需要根据信号的幅度和频率来调整触发电平和触发边沿。

通过逐步按照以上步骤进行调节，我们可以获得稳定和清晰的波形显示。

二、使用示波器进行信号分析一旦示波器的基本设置完成，我们就可以开始使用示波器进行信号分析了。

以下是一些常见的操作和技巧：1. 观察信号波形：将示波器的探头正确地连接到信号源上，观察信号的波形特征。

我们可以通过调节时间基准、垂直幅度和触发设置来获得更清晰和合适的显示。

2. 测量信号参数：示波器可以测量信号的各种参数，如幅值、频率、周期、占空比等。

我们可以使用示波器的测量功能来获得这些参数，并进行进一步的分析。

3. 触发外部事件：示波器可以通过外部触发源来触发波形的显示。

这对于观察特定的信号事件非常有用，比如捕捉特定的脉冲信号或触发特定的电路行为。

4. 使用存储功能：许多示波器具有存储功能，可以将捕获的波形保存到内部或外部存储器中，以便进一步的分析和比较。
