示波器参数一、示波器的概述示波器是一种测量电信号波形的仪器，可以将电信号转换成图像显示出来，以便分析和判断电路的性能。
示波器主要由输入部分、信号处理部分和显示部分组成。
二、示波器参数1. 带宽：示波器的带宽是指其能够测量的最高频率。
带宽越高，表示示波器可以测量更高频率的信号。
2. 采样率：示波器采样率是指每秒钟采集到的样本数。
采样率越高，表示示波器可以更准确地捕捉到信号变化。
3. 垂直灵敏度：垂直灵敏度是指示波器能够检测到的最小电压值。
垂直灵敏度越高，表示示波器可以检测到更小的信号变化。
4. 水平扫描速率：水平扫描速率是指示波器屏幕上每秒钟扫描多少个点。
水平扫描速率越快，表示示波器可以更快地显示出信号变化。
5. 记录长度：记录长度是指示波器能够存储多少个采样点。
记录长度越长，表示示波器可以存储更多的信号数据。
6. 触发功能：触发功能是指示波器可以根据特定的条件来触发信号的显示，以便更好地分析信号的特性。
三、示波器类型1. 模拟示波器：模拟示波器是最早出现的一种示波器，它使用模拟电路将输入信号转换成图像显示出来。
模拟示波器具有灵敏度高、响应快等优点，但由于其本身存在噪声和漂移等问题，因此在测量精度方面存在一定局限性。
2. 数字示波器：数字示波器是利用数字信号处理技术将输入信号转换成数字化数据，并通过计算机进行处理和显示的一种示波器。
数字示波器具有精度高、稳定性好等优点，但由于其采样率和带宽受到限制，因此在测量高频率信号时可能存在误差。
3. 存储式示波器：存储式示波器是一种结合了模拟和数字技术的新型示波器。
它可以将输入信号进行数码化处理，并将其存储在内存中，在需要时再进行显示和分析。
存储式示波器具有灵敏度高、带宽宽等优点，同时还可以存储大量的数据，方便后续分析。
四、示波器应用1. 电子工程：示波器是电子工程中常用的测试仪器，可以用于测量各种电路的性能和信号特性。
2. 通信工程：示波器可以用于测量通信系统中的各种信号，以便分析和调试通信系统。
模拟示波器好还是数字示波器好为什么模拟示波器没被数字示波器取代？为什么有的模拟示波器比数字示波器贵？模拟示波器和数字示波器哪个好？如何选购示波器？要解决这些问题，我们需要对模拟示波器和数字示波器的优缺点做个对比。
模拟示波器(ASO)的优点：模拟示波器可以看到的电子波形，在规定的带宽内可非常放心进行测试。
人类五官中眼睛视觉十分灵敏，屏幕波形瞬间微细变化都可感知。
1）模拟示波器最大的优点在于分辨率高，DSO的垂直分辨率一般只有8位，而ASO可以看成无穷大。
DSO的水平分辨率取决于采样速率，而模拟示波器也是无穷大。
因此模拟示波器在扫描周期内不会丢失带宽范围内的任何信号，而数字示波器可能会遗漏细节。
模拟示波器对信号的测量是连续进行的，屏幕上的显示是当时正在发生的情况，因此，模拟示波器比较适合测量调频、调幅、视频、噪声等信号，比较适合电子产品检测、调整和维修等应用，以及基础实验仪器教育使用。
2）相应速度快。
模拟示波器的显示可以说是实时的，而DSO需要经过采样处理，响应速度自然就慢了。
3) DSO有采样噪声，不但观察起来不爽，还会影响信号的波形。
ASO则没有这个问题。
4) 模拟示波器亮度高。
DSO一般用液晶显示器，亮度不高。
而ASO的CRT显示器亮度要高得多，不但能适应不同的光线环境，看起来也更舒服。
5)模拟示波器电路简单，维修方便。
特别是目前市场上的ASO一般都有原理图，更加有利于修理。
而DSO很少提供图纸。
66)模拟示波器有灰度等级特性，可以丰富观察内容，而DSO没有灰度等级特性。
模拟示波器(ASO)的缺点:1)测量低频（低于100Hz）时闪动厉害，低于30Hz时只能看到移动的光点，要根据光点移动的轨迹来推测信号的波形。
也不利于单次信号的测量，因为单次信号一闪而过，不能保持在屏幕上。
2)在释抑时段（逆程或者回扫时段）不能显示波形，如果是非周期性信号，这段时间内的信号将丢失，尽管有些示波器有延时线，可以显示触发前的信号，但是延时线的延时时间有限。

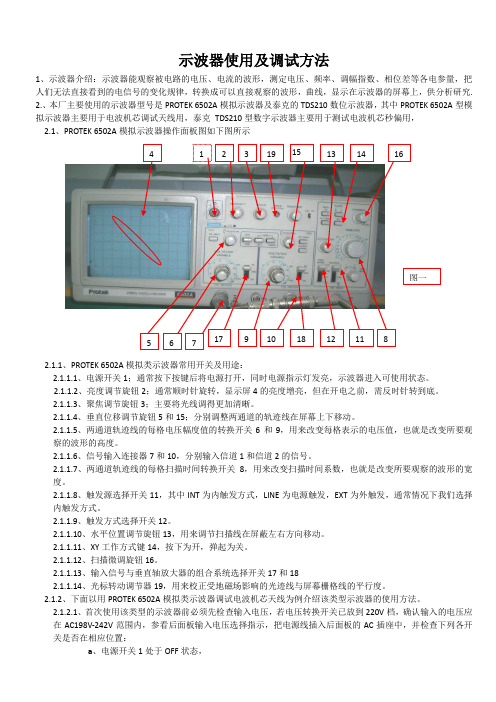

示波器使用及调试方法1、示波器介绍：示波器能观察被电路的电压、电流的波形，测定电压、频率、调幅指数、相位差等各电参量，把人们无法直接看到的电信号的变化规律，转换成可以直接观察的波形，曲线，显示在示波器的屏幕上，供分析研究.2.、本厂主要使用的示波器型号是PROTEK 6502A 模拟示波器及泰克的TDS210数位示波器，其中PROTEK 6502A 型模拟示波器主要用于电波机芯调试天线用，泰克 TDS210型数字示波器主要用于测试电波机芯秒偏用，2.1、PROTEK 6502A 模拟示波器操作面板图如下图所示2.1.1、PROTEK 6502A 模拟类示波器常用开关及用途：2.1.1.1、电源开关1；通常按下按键后将电源打开，同时电源指示灯发亮，示波器进入可使用状态。
2.1.1.2、亮度调节旋钮2；通常顺时针旋转，显示屏4的亮度增亮，但在开电之前，需反时针转到底。
2.1.1.3、聚焦调节旋钮3；主要将光线调得更加清晰。
2.1.1.4、垂直位移调节旋钮5和15；分别调整两通道的轨迹线在屏幕上下移动。
2.1.1.5、两通道轨迹线的每格电压幅度值的转换开关6和9，用来改变每格表示的电压值，也就是改变所要观察的波形的高度。
2.1.1.6、信号输入连接器7和10，分别输入信道1和信道2的信号。
2.1.1.7、两通道轨迹线的每格扫描时间转换开关8，用来改变扫描时间系数，也就是改变所要观察的波形的宽度。
2.1.1.8、触发源选择开关11，其中INT 为内触发方式，LINE 为电源触发，EXT 为外触发，通常情况下我们选择内触发方式。
2.1.1.9、触发方式选择开关12。
2.1.1.10、水平位置调节旋钮13，用来调节扫描线在屏蔽左右方向移动。
2.1.1.11、XY 工作方式键14，按下为开，弹起为关。
2.1.1.12、扫描微调旋钮16。
2.1.1.13、输入信号与垂直轴放大器的组合系统选择开关17和182.1.1.14、光标转动调节器19，用来校正受地磁场影响的光迹线与屏幕栅格线的平行度。

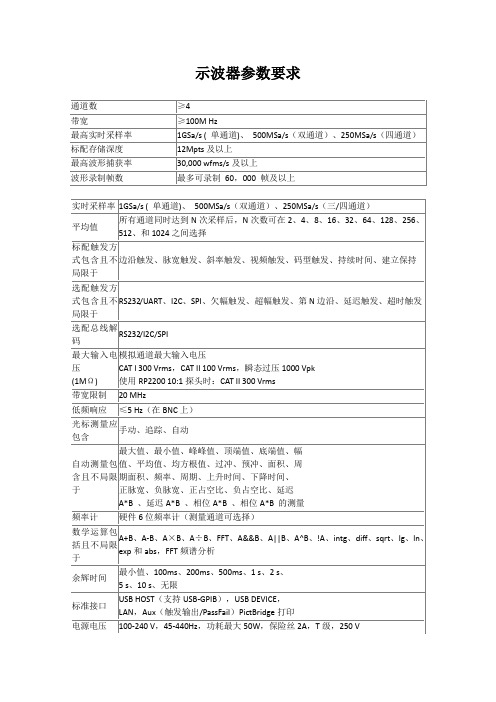

示波器参数要求通道数≥4带宽≥100M Hz最高实时采样率1GSa/s ( 单通道)、500MSa/s（双通道）、250MSa/s（四通道）标配存储深度12Mpts及以上最高波形捕获率30,000 wfms/s及以上波形录制帧数最多可录制60，000 帧及以上实时采样率1GSa/s ( 单通道)、500MSa/s（双通道）、250MSa/s（三/四通道）平均值所有通道同时达到N次采样后，N次数可在2、4、8、16、32、64、128、256、512、和1024之间选择标配触发方式包含且不局限于边沿触发、脉宽触发、斜率触发、视频触发、码型触发、持续时间、建立保持选配触发方式包含且不局限于RS232/UART、I2C、SPI、欠幅触发、超幅触发、第N边沿、延迟触发、超时触发选配总线解码RS232/I2C/SPI最大输入电压(1MΩ) 模拟通道最大输入电压CAT I 300 Vrms，CAT II 100 Vrms，瞬态过压1000 Vpk 使用RP2200 10:1探头时：CAT II 300 Vrms带宽限制20 MHz低频响应≤5 Hz（在BNC上）光标测量应包含手动、追踪、自动自动测量包含且不局限于最大值、最小值、峰峰值、顶端值、底端值、幅值、平均值、均方根值、过冲、预冲、面积、周期面积、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟A*B 、延迟A*B 、相位A*B 、相位A*B 的测量频率计硬件6位频率计（测量通道可选择）数学运算包括且不局限于A+B、A-B、A×B、A÷B、FFT、A&&B、A||B、A^B、!A、intg、diff、sqrt、lg、ln、exp和abs，FFT频谱分析余辉时间最小值、100ms、200ms、500ms、1 s、2 s、5 s、10 s、无限标准接口USB HOST（支持USB-GPIB），USB DEVICE，LAN，Aux（触发输出/PassFail）PictBridge打印电源电压100-240 V，45-440Hz，功耗最大50W，保险丝2A，T级，250 V信号发生器参数要求名称信号发生器基本波形正弦波、方波、锯齿波、脉冲、噪声、PWM 等内建波形Sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频等正弦波1μHz 至60MHz方波1μHz 至25MHz脉冲1μHz 至25MHz锯齿波1μHz至1MHz谐波1μHz 至20MHz噪声（-3dB）60MHz任意波1μHz 至20MHz分辨率 1 μHz准确度90天内±50 ppm 1年内±100 ppm 18°C - 28°C 温度系数<5 ppm/°C正弦频谱纯度谐波失真< 1 VPP > 1 VPPDC ～20 kHz-70 dBc-70 dBc 20 kHz ～100 kHz-70 dBc-60 dBc 100 kHz ～1 MHz-55 dBc-50 dBc 1 MHz ～10 MHz-45 dBc-40 dBc总谐波失真DC ～20 kHz0.06%方波信号特性上升/下降时间≤20 ns (10% ～90%) 过冲≤5%占空比20% ～80% 40% ～60%50%不对称性(在50% 占空比下) 周期的1% + 20 ns抖动 6 ns + 周期的0.1%脉冲信号特性脉冲宽度最大2000 s：最小20 ns，最小分辨率1 ns 过冲≤2%抖动 6 ns + 周期的100 ppm任意波特性通道1 通道2波形长度 4 kpts 1 kpts垂直分辨率≥14 bits (including sign) ≥10 bits (including sign) 采样率≥100 MSa/s ≥100 MSa/s 最小上升/下降时间≤35 ns ≤35 ns抖动(RMS) 6 ns + 30 ppm 6 ns + 30 ppm 非易失存储（共10个）10个波形10个波形输出特性通道1 通道2幅度2 mVPP ～10 VPP（50 Ω）4 mVPP ～20 VPP（高阻）2 mVPP ～3 VPP（50 Ω）4 mVPP ～6 VPP（高阻）垂直分辨率(100 kHz) 设置值的±1% ± 1 mVPP 设置值的±1% ± 1 mVPP幅度平坦度(相对100 kHz正弦波)<100 KHz0.1 dB (±1%)<100 KHz0.1 dB (±1%)100 KHz ～5 MHz 0.15 dB (±1.5%)100 KHz ～5 MHz 0.15 dB (±1.5%)5 MHz ～20 MHz 0.3 dB (±3.5%)5 MHz ～25 MHz 0.3 dB (±3.5%)直流偏移通道1 通道2偏移精度偏移设置的±2%幅度的±0.5%±2 mV偏移设置的±2%幅度的±0.5%±2 mV AM调制（CH1）载波正弦，方波，锯齿波，任意波（DC除外）源内部/外部调制波正弦，方波，锯齿波，三角波，噪声，任意波(2 mHz ～20 kHz) 调制深度0% ～120%FM调制（CH1）载波正弦，方波，锯齿波，任意波（DC除外）源内部/外部调制波正弦，方波，锯齿波，三角波，噪声，任意波(2 mHz ～20 kHz) 频偏DC ～10 MHzPM调制（CH1）载波正弦，方波，锯齿波，任意波（DC除外）源内部/外部调制波正弦，方波，锯齿波，三角波，噪声，任意波(2 mHz ～20 kHz) 相偏0 ～360°FSK调制（CH1）载波正弦，方波，锯齿波，任意波（DC除外）源内部/外部调制波50%占空比的方波(2 mHz ～50 kHz)扫频（CH1）载波正弦，方波，锯齿波，任意波（DC除外）类型线性或指数方向上/ 下扫频时间 1 ms ～500 s ±0.1%触发源手动，外部或内部脉冲串（CH1）波形正弦，方波，锯齿波，脉冲，噪声和任意波（DC除外）类型计数（1 ～50,000个周期），无限，门控起止相位-180°～+180°内部周期 1 μs ～500s ±1%门控源外部触发触发源手动，外部或内部直流电源参数要求通道CH1CH2CH3输出电压0~32V5V Fixed 输出电流0~5A5A Max 串联跟踪0~64V-并联跟踪0~10A-电压≤0.01%+3mV≤3%+5mV 负载调解率电流≤0.2%+3mA-电压≤0.01%+3mV5mV电源调解率电流≤0.1%+5mA-电压≤1mVrms≤2mVrms 纹波及噪声电流≤3mArms-跟踪操作（CH1、CH2)跟踪误差电源调整率负载调整率纹波和噪声≤0.5%+10mV(CH1)≤0.01%+5mV≤300mV≤2mVrms,5Hz~1MHz 显示精度≤±1%rdg+2digits工作温度0℃~ 40℃稳定性(MTBF)≥2000小时。

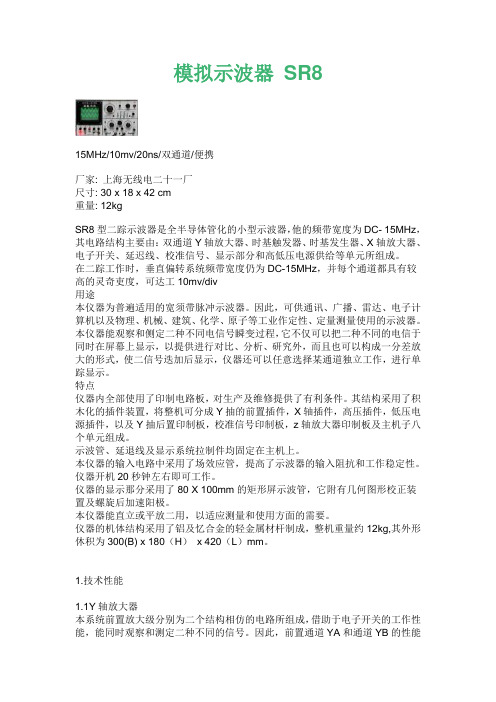

模拟示波器SR815MHz/10mv/20ns/双通道/便携厂家: 上海无线电二十一厂尺寸: 30 x 18 x 42 cm重量: 12kgSR8型二踪示波器是全半导体管化的小型示波器，他的频带宽度为DC- 15MHz，其电路结构主要由：双通道Y轴放大器、时基触发器、时基发生器、X轴放大器、电子开关、延迟线、校准信号、显示部分和高低压电源供给等单元所组成。
在二踪工作时，垂直偏转系统频带宽度仍为DC-15MHz，并每个通道都具有较高的灵奇吏度，可达工10mv/div用途本仪器为普遍适用的宽须带脉冲示波器。
因此，可供通讯、广播、雷达、电子计算机以及物理、机械、建筑、化学、原子等工业作定性、定量测量使用的示波器。
本仪器能观察和侧定二种不同电信号瞬变过程，它不仅可以把二种不同的电信于同时在屏幕上显示，以提供进行对比、分析、研究外，而且也可以构成一分差放大的形式，使二信号迭加后显示，仪器还可以任意选择某通道独立工作，进行单踪显示。
特点仪器内全部使用了印制电路板，对生产及维修提供了有利条件。
其结构采用了积木化的插件装置，将整机可分成Y抽的前置插件，X轴插件，高压插件，低压电源插件，以及Y抽后置印制板，校准信号印制板，z轴放大器印制板及主机子八个单元组成。
示波管、延退线及显示系统拉制件均固定在主机上。
本仪器的输入电路中采用了场效应管，提高了示波器的输入阻抗和工作稳定性。
仪器开机20秒钟左右即可工作。
仪器的显示那分采用了80 X 100mm的矩形屏示波管，它附有几何图形校正装置及螺旋后加速阳极。
本仪器能直立或平放二用，以适应测量和使用方面的需要。
仪器的机体结构采用了铝及忆合金的轻金属材杆制成，整机重量约12kg,其外形休积为300(B) x 180（H）x 420（L）mm。
1.技术性能1.1Y轴放大器本系统前置放大级分别为二个结构相仿的电路所组成，借助于电子开关的工作性能，能同时观察和测定二种不同的信号。
因此，前置通道YA和通道YB的性能和精度是相同的。
示波器选型参数在电子设计实践中，示波器是用于分析和定位问题必不可少的设备。
随着电子学的发展，信号速度越来越高，利用示波器测量信号的上升/下降、建立/保持时间，过冲/下冲，眼图等参数，可以快速地定位问题。
本文就示波器选型的一些关键参数作简要介绍。
举例说，假定一个幅度1V，频率100MHz的正弦信号输入到带宽100MHz的示波器，则经过示波器输入通道后，示波器接收到的信号幅度只有0.707V。
图1. 示波器和测量电路的简单模型不同带宽指标示波器的频率响应特点大多数带宽技术指标在1 GHz 及以下的示波器通常会出现高斯响应，并在-3 dB 频率的三分之一处表现出缓慢下降特征，如图2所示：图2. 示波器高斯频率响应带宽技术指标大于1 GHz 的示波器通常拥有最大平坦频率响应，如图3所示。
这类响应通常在-3 dB 频率附近显示出具有更陡峭的下降特征、更为平坦的带内响应。
图3. 示波器最大平坦度频率响应不同的示波器频率响应各有其优缺点。
具有最大平坦度响应的示波器衰减带内信号的数量少于具有高斯响应的示波器，这表明前者能够更精确地测量带内信号。
带有高斯响应的示波器衰减带外信号的数量少于具有最大平坦度响应的示波器，这表明在相同的带宽技术指标下，前者拥有更快的上升时间。
有时，将带外信号衰减到更高的程度可有助于消除会造成采样混叠的高频率分量，从而达到奈奎斯特标准。
奈奎斯特采样定律将在后文阐述。
理论误差正弦波是单一频率的，使用正弦波信号发生器，在扫描频率上测试示波器的带宽和频率响应。
信号-3 dB频率处衰减约为-30%幅度误差，如图4所示。
所以当信号的主要频率接近示波器的带宽时，很难对信号进行非常精确的测量。
理论上，测量的信号幅度误差可以用下面公式估计：其中：R=带宽/输入信号频率图4. 示波器带宽vs信号频率理想方波除正弦波外，其它波都可以看作不同频率正弦波加权叠加而成。
方波是由基波与无数奇次谐波叠加所构成。
方波是理想波形，我们近似方波只用前几个谐波叠加，叠加的奇次谐波频率越高，实际波形的上升波形越陡峭，就越接近理想方波。
[讲解]模拟示波器的使用模拟示波器使用说明示波器是科研单位和实验室常用的一种观测电信号波形的仪器。
用它可以进行时域信号的测量，可以测量电信号的波形、周期、相位、幅值、矩形波的上升时间和下降时间等物理参数。
现将其使用方法简单介绍如下:1、打开电源主开关，电源指示灯亮，表示电源接通。
2、通过调节“辉度”、“聚焦”、“标尺亮度”等控制旋钮将示波器扫描线调到最佳状态。
3、垂直偏转因数选择(VOLTS,DIV)和微调:单位输入信号作用下，光点在屏幕上偏移的距离称为偏移灵敏度，这一定义对X轴和Y轴都适用。
灵敏度的倒数称为偏转因数。
垂直灵敏度的单位是为cm/V，cm,mV或者DIV,mV，DIV,V，垂直偏转因数的单位是V,cm，mV,cm或者V,DIV，mV,DIV。
实际上因习惯用法和测量电压读数的方便，有时也把偏转因数当灵敏度。
双踪示波器中每个通道各有一个垂直偏转因数选择波段开关。
一般按1，2，5方式从 5mV,DIV到5V,DIV分为10档。
波段开关指示的值代表荧光屏上垂直方向一格的电压值。
例如波段开关置于1V,DIV档时，如果屏幕上信号光点移动一格，则代表输入信号电压变化1V。
每个波段开关上往往还有一个小旋钮，微调每档垂直偏转因数。
将它沿顺时针方向旋到底，处于“校准”位置，此时垂直偏转因数值与波段开关所指示的值一致。
逆时针旋转此旋钮，能够微调垂直偏转因数。
垂直偏转因数微调后，会造成与波段开关的指示值不一致，这点应引起注意。
许多示波器具有垂直扩展功能，当微调旋钮被拉出时，垂直灵敏度扩大若干倍(偏转因数缩小若干倍)。
例如，如果波段开关指示的偏转因数是1V/DIV，采用×5扩展状态时，垂直偏转因数是0(2V,DIV。
4、时基选择(TIME,DIV)和微调:基选择和微调的使用方法与垂直偏转因数选择和微调类似。
时基选择也通过一个波段开关实现，按1、2、5方式把时基分为若干档。
波段开关的指示值代表光点在水平方向移动一个格的时间值。
选购示波器的十大因素-泰克示波器性能参数您每天都依赖示波器，面对各种不同型号的示波器，应怎样适当的选择它来满足您的要求呢？正确地选择示波器成了一个具有挑战性的问题。
在示波器选择过程开始前，您可能会考虑价格范围。
但示波器的价格取决于许多因素，包括带宽、取样率、信息数量和内存深度。
如果单纯根据价格购买示波器，您可能并不能得到所需的性能。
相反，应该考虑产品的价值。
您需要多少带宽？我们已经处于数字示波器时代，与仅考虑模拟放大器的带宽相比，应更多地考虑示波器带宽，为了保证示波器为应用提供足够的带宽，您必需考虑示波器将要考察的信号带宽。
带宽是示波器最重要的特点，因为它决定着显示的信号范围，它在很大程度上还决定着用户需要支付的价格。
在制定带宽决策时，您必需把当前有限的预算与实验室中示波器使用期间预计的需求平衡起来。
在当前的数字技术中，系统时钟通常是示波器可能显示的频率最高的信号。
示波器的带宽至少应该比这一频率高三倍，以合理地显示这个信号的形状。
系统中决定示波器带宽要求的另一个信号特点是信号的上升时间。
由于您可能看到的不只是纯正弦波，因此在超出信号基础频率的频率上，信号将包含谐波。
例如，如果您考察的是方形波，那么信号包含的频率至少要比信号的基础频率高10倍。
如果在考察方形波等信号时不能保证相应的示波器带宽，您将在示波器显示屏上看到圆形的边沿。
这进而会影响测量精度。
这里有简单的公式，可帮助您根据信号特点确定相应的示波器带宽。
1. 信号带宽=0.5/信号上升时间2. 示波器带宽=2×信号带宽3. 示波器实时取样率=4×示波器带宽示波器要有足够的带宽，以便捕捉和显示目前和将来应用中最快速的信号。
通用的经验是：示波器带宽至少是被测最快信号频率的三倍。
您需要多少条信道？乍一看，信道数量似乎是一个简单的问题。
毕竟，不是所有示波器都配有两条信道或四条信道吗？没别的了！数字内容遍布当前设计中的任何地方，不管数字内容在设计中的比重高低，传统的2信道或4信道示波器都并不能一直提供触发和查看所有感兴趣的信号所需的信道数量。
如果您遇到这种情况，您就会了解构建外部硬件或编写专用软件隔离感兴趣的活动时涉及的问题。
对当前是益发展的数字领域，一种全新的示波器已经增强了示波器在数字应用和嵌入式调试应用中的应用。
混合信号示波器（通常称为MSO）除典型示波器的2条或4条示波器信道外，还紧密地插入另外16条逻辑定时信道。
其结果，实现了一个全功能示波器，提供了最多20条时间相关的触发、采集和查看信道。
我们将以常见的8bit数据总线应用为例，介绍怎样使用混合信号示波器进行日常调试。
为隔离数据的写入周期，您必需对8位信号的组合触发系统进行测量。
4信道示波器本身不足以满足这一基本测量要求。
如图2所示，8条逻辑定时信道用来设置在8位数据线同时为上升沿时触发系统。
通过对数据线的测量可以方便地查找信号传输中存在的问题，减少产品的开发周期。
你所要求的取样速率是多少？如前所述，在评估示波器时，取样速率是一个非常重要的考虑指标。
为什么呢？大多数示波器采用插入形式，在两条或多条信道耦合模数转换器时，其仅在四信道示波器中的一条或两条信道上提供最大的取样速率，从而可以提高取样速率。
许多制造商在示波器的主要技术指标中仅强调这种最大化的取样速率，而不会告诉用户该取样速率仅适用于一条信道！如果您希望购买一个4信道示波器，那么事实上您希望不仅仅在一条信道上使用和获得全部带宽。
回忆一下第1个考虑因素中给出的公式，示波器的取样速率至少应该是示波器带宽的四倍。
在示波器使用某种数字重建形式时，最好使用4倍乘数应该足够了。
让我们考察一下使用500MHZ示波器的实例，该示波器采用sin(x)/x插补技术。
对这一示波器，为在每条信道上支持整整500MHZ的带宽，每条信道需要的最低取样速率是4×（500MHZ），或每条信道2GSa/s.当前市场上部分500MHZ示波器声称最大5GSa/s的取样速率，但没有指出5GSa/s取样速率仅适用于一条信道。
在使用三条或四条信道时，这些示波器每条信道的取样速率实际上只有1.25GSa/s，不足以在几条信道上支持500MHZ的带宽。
考虑取样速率的另一种方式是确定应用点之间希望的分辨率。
取样速率是分辨率的倒数。
例如，假设您希望在样点之间实现1ns的分辨率。
能够提供这一分辨率的取样速率是1/(1ns)=1GSa/s.总之，要保证考虑的示波器能够为希望同时使用的所有信道提供足够的每条信道都能够支持示波器的额定带宽。
您需要的内存深度是多少？不仅带宽和取样速率紧密相关，内存深度也与取样速率紧密相关。
模拟转换器对输入波形进行数字转换，得到的数据存储到示波器的高速中。
选择示波器时一个重要因素是了解示波器怎样使用存储的这些信息。
内存技术使得用户能够捕获采集数据、放大查看更多细节、或在采集的数据上进行数学运算、测量和后期处理功能等操作。
许多人认为，示波器的最大取样速率指标适用于所有时基设置。
这当然是好事，但这可能要求更大的内存，几乎没有人买得起内存这么大的示波器。
由于内存深度有限，因此随着人们把时基设置成越来越宽的范围，所有示波器必需降低取样速率。
示波器的内存越深，以全部取样速率捕获的时间越多。
目前市场上有一种流行的示波器，其取样速率达到每秒几千兆样点及拥有10，0000样点的内存。
在时基设为2ms/格及更慢时，这一示波器被迫把取样速率降低到每秒几千样点。
您必需查看有问题的示波器，了解时基设置对其取样速率的影响。
这里提到的示波器在以要求的扫描速率工作、以显示整个系统操作周期时，将只提供几千赫兹的带宽。
你所需要的内存深度取决于希望查看显示器的数量以及希望保持的取样速率。
如果您希望在不同样点间以较高分辨率查看更长的时期，您使用需要深内存。
简单的公式可以告诉您需要多少内存，其中需要考虑时间间隔和取样速率：内存深度=取样速率×显示时间如果您需要放大及更仔细地查看波形，在示波器上所有时间设置中保证高取样速率可以防止假信号，提供与波形有关的更详细的信息。
一旦已经确定内存深度，同样重要的是必需考察在使用最深的内存设置时示波器的操作方式。
采用传统深内存结构的示波器响应速度慢，这会给生产效率带来负面影响。
由于响应速度慢，示波器制造商通常把深内存降到专用模式，尽管示波器制造商几年来已经在深内存结构中取得很大进展，但某些深内存结构的速度仍然很低，操作起来要耗费大量的时间。
在购买示波器前，一定要评估示波器在最深的内存设置下的响应能力。
您需要哪些显示功能？所有示波器供应商都知道，他们销售的是波形图像。
追溯到模拟示波器时代，示波器CRT显示器的设计特点决定着图像的质量。
在当前的数字世界中，示波器的显示性能在很大程度上取决于数字处理算法，而不是显示设备的物理特点。
某些示波器制造商已经在产品中增加了专用显示模式，以克服传统模拟示波器显示和数字显示之间的某些差异。
没有一种很好的途径，通过研究示波器的技术指标来确定哪种示波器最适合用户的实验室环境。
只有在用户工作台上实时演示及使用用户自己的波形时，才能确定哪种示波器最适合满足用户需求。
当前的数字示波器分成两大类：波形查看仪器和波形分析仪。
为查看波形设计的示波器通常用于测试和问题诊断应用，在这些应用中，波形图像将提供用户所需的全部信息。
在波形分析应用中，Microsoft Windows操作系统和高级分析功能等特点可以应用额外的抽象等级，确定被测系统的性能状况。
在这方面，也很难单纯根据产品技术资料，确定示波器能够多好地满足用户需求。
必需在实验室中进行实时演示，才能确定考察的示波器能否显示用户需要查看的内容。
您需要哪些触发功能？许多通用示波器使用边沿触发功能。
但是，在某些应用中可能需要使用其它触发功能。
高级触发功能使您能够隔离希望查看的事件。
例如，在数字应用中，触发信道中某个码型会有很大的帮助。
如前所述，混合信号示波器可以触发逻辑信道和示波器信道码型，而在示波器/逻辑分析仪组合解方案中，用户只能通过把各自输入/输出触发信号电缆连接在一起，来交叉触发两台仪器。
对串行设计人员，某些示波器甚至为SPI、CAN、USB、12C和LIN等标准配备了串行触发协议。
高级触发选项再次能够在日常调试任务中节约大量的时间。
如果您需要捕获罕见的事件、情况会怎样呢？毛刺触发允许触发正向毛刺或负向毛刺，或触发大于或小于指定宽度的脉冲。
在诊断问题时，这些功能特别有用。
您可以触发问题，向回查看时间（使用延迟或水平位置旋钮），查看导致问题的根源。
当前市场上的许多示波器还为电视和视频应用提供了触发功能。
通过使用示波器的电视触发功能，可以在需要查看的场和具体行上触发系统。
探测信号的最佳方式是什么？信号的变化速率开始超过1GHZ。
由于无源探头一般仅限于600MHZ，因此获得示波器的全部带宽可能是一个问题。
系统带宽（亦即示波器/探头组合带宽）以这两种带宽中的低者为准。
例如，考虑一下带有500MHZ无源探头的1GHZ示波器，组合的系统带宽是500MHZ的带宽，购买1GHZ示波器是不值得的！此外，每次在您把探头连接到电路上时，探头变成被测电路的一部份。
探针在本质上是一条短传输线。
传输线是一种L-C谐振电路的阻抗将变低，其接近于零，并将给被测设备带来负荷。
可以简便地在信号的低速上升时间和减幅振荡中查看L-C谐振电路的负荷。
有源探头不仅提供的带宽超过无源探头，而且它们还消除了把探头连接到被测设备（DUT）时的部分传输线效应。
通过在有源探头中采用电阻“衰减的”探针和配件，安捷伦科技最大限度地降低了信号负荷及导致的信号失真。
这些衰减的配件可以防止L-C谐振电路的阻抗变得太低，从而防止加载信号导致的减幅振荡和信号失真。
而且，衰减的配件使得探头的频响能够在整个探头带宽范围内保持平坦。
通过平坦的频响，可以在探头的整个带宽内防止信号失真。
现在已经解决了信号失真问题，如果您探测的是高速信号，那么下一步是保证即使在使用探头配件时仍能实现全部带宽。
AgilentlnfiniiMax探头通过在探头放大器和探针之间使用受控的传输线，优化了探头带宽。
通过使用一个放大器，您可以连接各种差分探头或单端探头，包括浏览探头、带插座的探头、焊接探头和SMA探头，并获得全部系统带宽。
另个，由于探头放大器实际上通过受控传输线与探针分开，因此可以简便地接触紧密的探头空间。
这里的关键是在使用各种探头和配件时了解探头的额定带宽。
配件可能会降低探头的性能，用户当然不希望没有必要地花上几千美元，购买一款高带宽有源探头，而这款探头在用户首选的探测配置时会严重降低系统性能。
您需要哪些存档和连接功能？许多数字示波器现在带有和个人电脑相同的接口，包括GPIB、RS-232、LAN和USB接口。
