铸造工艺基础详解

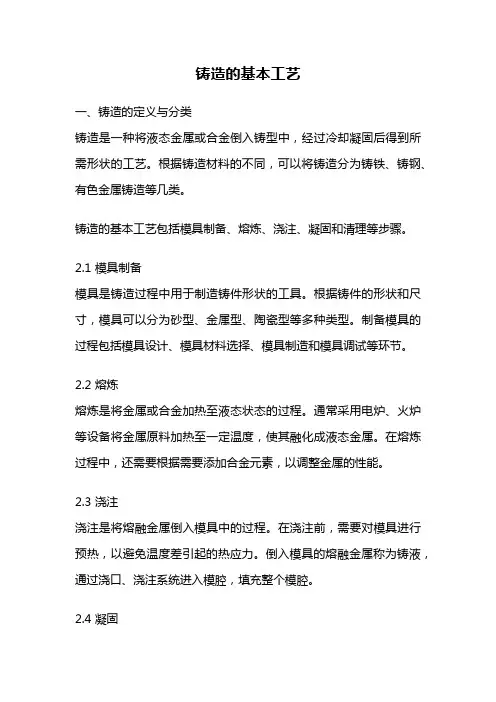

铸造的基本工艺一、铸造的定义与分类铸造是一种将液态金属或合金倒入铸型中，经过冷却凝固后得到所需形状的工艺。

根据铸造材料的不同，可以将铸造分为铸铁、铸钢、有色金属铸造等几类。

铸造的基本工艺包括模具制备、熔炼、浇注、凝固和清理等步骤。

2.1 模具制备模具是铸造过程中用于制造铸件形状的工具。

根据铸件的形状和尺寸，模具可以分为砂型、金属型、陶瓷型等多种类型。

制备模具的过程包括模具设计、模具材料选择、模具制造和模具调试等环节。

2.2 熔炼熔炼是将金属或合金加热至液态状态的过程。

通常采用电炉、火炉等设备将金属原料加热至一定温度，使其融化成液态金属。

在熔炼过程中，还需要根据需要添加合金元素，以调整金属的性能。

2.3 浇注浇注是将熔融金属倒入模具中的过程。

在浇注前，需要对模具进行预热，以避免温度差引起的热应力。

倒入模具的熔融金属称为铸液，通过浇口、浇注系统进入模腔，填充整个模腔。

2.4 凝固凝固是指铸液在模腔中冷却凝固成固态金属的过程。

铸液在凝固过程中会释放热量，导致温度逐渐下降，直至达到凝固温度。

凝固的过程中，还会发生多种凝固方式，如均匀凝固、壳层凝固等。

2.5 清理清理是指在凝固后将铸件从模具中取出，并对其进行修整，以获得最终的铸件。

清理过程中可能需要进行切割、研磨、抛光等工艺，以去除铸件表面的砂质、气孔等缺陷，使其达到要求的尺寸和表面质量。

三、铸造的应用领域铸造作为一种传统的制造工艺，广泛应用于航空航天、汽车、机械、建筑等行业。

在航空航天领域，铸造被用于制造发动机叶片、航空航天设备等关键部件。

在汽车领域，铸造用于生产汽车发动机缸体、曲轴、悬挂部件等。

在机械领域，铸造被用于制造各种机床、机械零部件等。

在建筑领域，铸造用于制造建筑构件、雕塑等。

总结起来，铸造是一种重要的制造工艺，通过模具制备、熔炼、浇注、凝固和清理等基本工艺步骤，可以将熔融的金属或合金倒入模具中，最终得到所需形状的铸件。

铸造广泛应用于航空航天、汽车、机械、建筑等领域，为各行各业的发展提供了重要的支持。

铸造工艺基础知识及理论目录一、基础概念 (2)1.1 铸造的定义与意义 (3)1.2 铸造工艺的种类与应用 (4)二、铸造材料 (6)三、铸造设备 (7)3.1 熔炼设备 (9)3.2 锻造设备 (10)3.3 后处理设备 (11)四、铸造工艺过程 (12)五、铸造工艺设计 (13)5.1 工艺方案的确定 (15)5.2 工艺参数的选择 (16)5.3 工艺文件的编制 (18)六、铸造质量与控制 (20)6.1 铸造缺陷的产生原因及防止措施 (22)6.2 铸造质量检测方法与标准 (23)七、铸造生产与环境 (24)7.1 铸造生产的环保要求 (26)7.2 环保设备的应用与管理 (27)八、现代铸造技术的发展趋势 (28)8.1 快速凝固与近净形铸造技术 (30)8.2 数字化与智能化铸造技术 (31)8.3 生物铸造与绿色铸造技术 (33)一、基础概念铸造工艺是指将熔炼好的液态金属浇入铸型，待其凝固后获得所需形状和性能的金属制品的过程。

它是制造业中非常重要的工艺之一，广泛应用于汽车、航空、建筑、电子等领域。

铸造工艺的基础知识主要包括液态金属的性质、铸型（即模具）的设计与制造、浇注系统、凝固过程以及后处理等。

这些知识是理解和掌握铸造工艺的基本前提。

液态金属的性质：液态金属在铸造过程中的流动性、填充能力、冷却速度等对其最终的产品质量有着决定性的影响。

了解液态金属的成分、温度、粘度等基本性质对于铸造工艺的设计和实践都是非常重要的。

铸型的设计与制造：铸型是形成金属制品形状和内部结构的重要工具。

铸型的设计需要考虑到金属液的流动性和凝固特性，以及制品的精度和表面质量要求。

铸型的制造也需要选用合适的材料，并经过精密加工才能达到设计要求。

浇注系统：浇注系统是连接铸型和液态金属的通道，包括浇口杯、直浇道、横浇道和内浇道等部分。

合理的浇注系统设计可以确保金属液均匀地注入铸型，并有利于热量和气体的排出，从而提高制品的质量和生产效率。

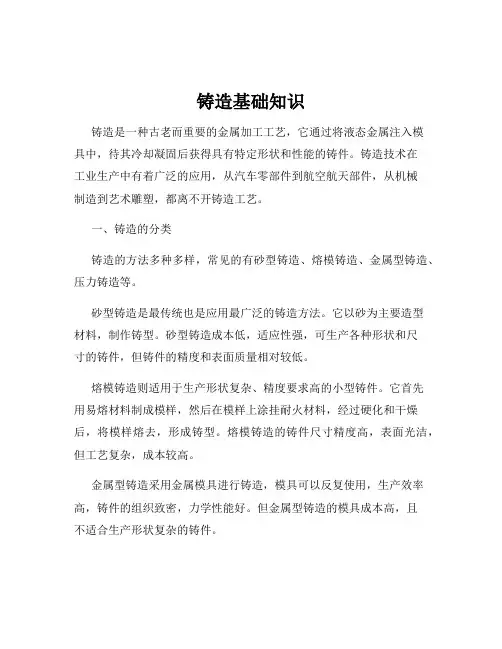

铸造基础知识铸造是一种古老而重要的金属加工工艺，它通过将液态金属注入模具中，待其冷却凝固后获得具有特定形状和性能的铸件。

铸造技术在工业生产中有着广泛的应用，从汽车零部件到航空航天部件，从机械制造到艺术雕塑，都离不开铸造工艺。

一、铸造的分类铸造的方法多种多样，常见的有砂型铸造、熔模铸造、金属型铸造、压力铸造等。

砂型铸造是最传统也是应用最广泛的铸造方法。

它以砂为主要造型材料，制作铸型。

砂型铸造成本低，适应性强，可生产各种形状和尺寸的铸件，但铸件的精度和表面质量相对较低。

熔模铸造则适用于生产形状复杂、精度要求高的小型铸件。

它首先用易熔材料制成模样，然后在模样上涂挂耐火材料，经过硬化和干燥后，将模样熔去，形成铸型。

熔模铸造的铸件尺寸精度高，表面光洁，但工艺复杂，成本较高。

金属型铸造采用金属模具进行铸造，模具可以反复使用，生产效率高，铸件的组织致密，力学性能好。

但金属型铸造的模具成本高，且不适合生产形状复杂的铸件。

压力铸造是在高压下将液态金属快速压入模具中成型。

这种方法生产效率极高，铸件精度高，表面质量好，但设备投资大，主要用于生产薄壁、形状复杂的有色金属铸件。

二、铸造工艺流程无论采用哪种铸造方法，其基本工艺流程都包括模具制造、熔炼金属、浇注、凝固冷却和铸件清理等环节。

模具制造是铸造的关键步骤之一。

模具的质量和精度直接影响到铸件的质量和尺寸精度。

在制造模具时，需要根据铸件的形状和尺寸要求，选择合适的造型材料和制造工艺。

熔炼金属是将原材料（如金属锭、废钢等）加热至液态，并调整其化学成分和温度，使其符合铸造要求。

熔炼过程中需要严格控制温度、化学成分和杂质含量，以保证金属液的质量。

浇注是将熔炼好的金属液倒入模具中。

浇注的速度、温度和方式都对铸件的质量有着重要影响。

过快或过慢的浇注速度可能导致铸件出现缺陷，如气孔、夹渣等。

在浇注完成后，金属液在模具中逐渐凝固冷却。

凝固过程中的冷却速度会影响铸件的组织和性能。

合理控制冷却速度可以获得理想的组织和性能。

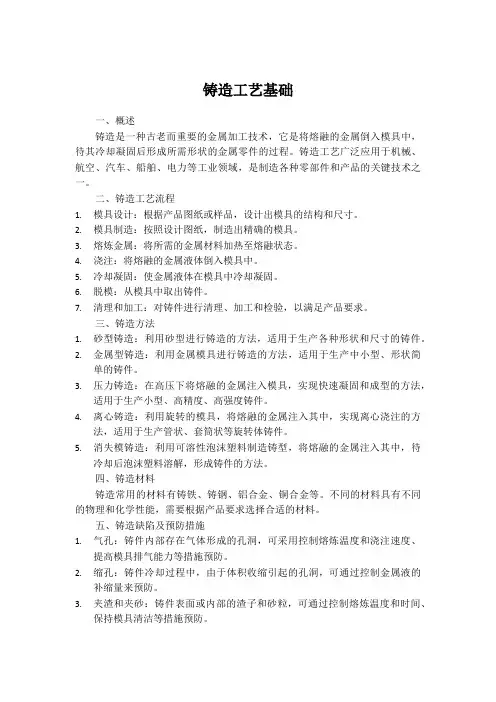

铸造工艺基础一、概述铸造是一种古老而重要的金属加工技术，它是将熔融的金属倒入模具中，待其冷却凝固后形成所需形状的金属零件的过程。

铸造工艺广泛应用于机械、航空、汽车、船舶、电力等工业领域，是制造各种零部件和产品的关键技术之一。

二、铸造工艺流程1.模具设计：根据产品图纸或样品，设计出模具的结构和尺寸。

2.模具制造：按照设计图纸，制造出精确的模具。

3.熔炼金属：将所需的金属材料加热至熔融状态。

4.浇注：将熔融的金属液体倒入模具中。

5.冷却凝固：使金属液体在模具中冷却凝固。

6.脱模：从模具中取出铸件。

7.清理和加工：对铸件进行清理、加工和检验，以满足产品要求。

三、铸造方法1.砂型铸造：利用砂型进行铸造的方法，适用于生产各种形状和尺寸的铸件。

2.金属型铸造：利用金属模具进行铸造的方法，适用于生产中小型、形状简单的铸件。

3.压力铸造：在高压下将熔融的金属注入模具，实现快速凝固和成型的方法，适用于生产小型、高精度、高强度铸件。

4.离心铸造：利用旋转的模具，将熔融的金属注入其中，实现离心浇注的方法，适用于生产管状、套筒状等旋转体铸件。

5.消失模铸造：利用可溶性泡沫塑料制造铸型，将熔融的金属注入其中，待冷却后泡沫塑料溶解，形成铸件的方法。

四、铸造材料铸造常用的材料有铸铁、铸钢、铝合金、铜合金等。

不同的材料具有不同的物理和化学性能，需要根据产品要求选择合适的材料。

五、铸造缺陷及预防措施1.气孔：铸件内部存在气体形成的孔洞，可采用控制熔炼温度和浇注速度、提高模具排气能力等措施预防。

2.缩孔：铸件冷却过程中，由于体积收缩引起的孔洞，可通过控制金属液的补缩量来预防。

3.夹渣和夹砂：铸件表面或内部的渣子和砂粒，可通过控制熔炼温度和时间、保持模具清洁等措施预防。

4.裂纹：铸件冷却过程中产生的裂纹，可通过优化模具设计和制造工艺、控制铸件壁厚等措施预防。

5.组织疏松：铸件内部组织不紧密，可通过控制熔炼温度和浇注温度等措施预防。

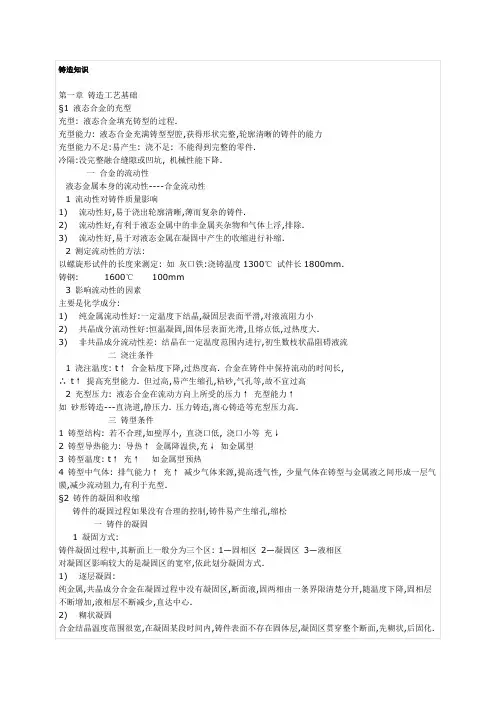

第一章铸造工艺基础§1 液态合金的充型充型: 液态合金填充铸型的过程.充型能力: 液态合金充满铸型型腔,获得形状完整,轮廓清晰的铸件的能力充型能力不足:易产生: 浇不足: 不能得到完整的零件.冷隔:没完整融合缝隙或凹坑, 机械性能下降.一合金的流动性液态金属本身的流动性----合金流动性1 流动性对铸件质量影响1) 流动性好,易于浇出轮廓清晰,薄而复杂的铸件.2) 流动性好,有利于液态金属中的非金属夹杂物和气体上浮,排除.3) 流动性好,易于对液态金属在凝固中产生的收缩进行补缩.2 测定流动性的方法:以螺旋形试件的长度来测定: 如灰口铁:浇铸温度1300℃试件长1800mm.铸钢: 1600℃100mm3 影响流动性的因素主要是化学成分:1) 纯金属流动性好:一定温度下结晶,凝固层表面平滑,对液流阻力小2) 共晶成分流动性好:恒温凝固,固体层表面光滑,且熔点低,过热度大.3) 非共晶成分流动性差: 结晶在一定温度范围内进行,初生数枝状晶阻碍液流二浇注条件1 浇注温度: t↑合金粘度下降,过热度高. 合金在铸件中保持流动的时间长,∴t↑提高充型能力. 但过高,易产生缩孔,粘砂,气孔等,故不宜过高2 充型压力: 液态合金在流动方向上所受的压力↑充型能力↑如砂形铸造---直浇道,静压力. 压力铸造,离心铸造等充型压力高.三铸型条件1 铸型结构: 若不合理,如壁厚小, 直浇口低, 浇口小等充↓2 铸型导热能力: 导热↑金属降温快,充↓如金属型3 铸型温度: t↑充↑如金属型预热4 铸型中气体: 排气能力↑充↑减少气体来源,提高透气性, 少量气体在铸型与金属液之间形成一层气膜,减少流动阻力,有利于充型.§2 铸件的凝固和收缩铸件的凝固过程如果没有合理的控制,铸件易产生缩孔,缩松一铸件的凝固1 凝固方式:铸件凝固过程中,其断面上一般分为三个区: 1—固相区2—凝固区3—液相区对凝固区影响较大的是凝固区的宽窄,依此划分凝固方式.1) 逐层凝固:纯金属,共晶成分合金在凝固过程中没有凝固区,断面液,固两相由一条界限清楚分开,随温度下降,固相层不断增加,液相层不断减少,直达中心.2) 糊状凝固合金结晶温度范围很宽,在凝固某段时间内,铸件表面不存在固体层,凝固区贯穿整个断面,先糊状,后固化.3) 中间凝固大多数合金的凝固介于逐层凝固和糊状凝固之间.2 影响铸件凝固方式的因素1) 合金的结晶温度范围范围小: 凝固区窄,愈倾向于逐层凝固如: 砂型铸造, 低碳钢逐层凝固, 高碳钢糊状凝固2) 铸件的温度梯度合金结晶温度范围一定时,凝固区宽度取决于铸件内外层的温度梯度.温度梯度愈小,凝固区愈宽.(内外温差大,冷却快,凝固区窄)二合金的收缩液态合金从浇注温度至凝固冷却到室温的过程中,体积和尺寸减少的现象---.是铸件许多缺陷(缩孔,缩松,裂纹,变形,残余应力)产生的基本原因.1 收缩的几个阶段1) 液态收缩: 从金属液浇入铸型到开始凝固之前. 液态收缩减少的体积与浇注温度质开始凝固的温度的温差成正比.2) 凝固收缩: 从凝固开始到凝固完毕. 同一类合金,凝固温度范围大者,凝固体积收缩率大.如: 35钢,体积收缩率3.0%, 45钢 4.3%3) 固态收缩: 凝固以后到常温. 固态收缩影响铸件尺寸,故用线收缩表示.2 影响收缩的因素1) 化学成分: 铸铁中促进石墨形成的元素增加,收缩减少. 如: 灰口铁C, Si↑,收↓,S↑收↑.因石墨比容大,体积膨胀,抵销部分凝固收缩.2) 浇注温度: 温度↑液态收缩↑3) 铸件结构与铸型条件铸件在铸型中收缩会受铸型和型芯的阻碍.实际收缩小于自由收缩.∴铸型要有好的退让性.3 缩孔形成在铸件最后凝固的地方出现一些空洞,集中—缩孔. 纯金属,共晶成分易产生缩孔*产生缩孔的基本原因: 铸件在凝固冷却期间,金属的液态及凝固受缩之和远远大于固态收缩.4 影响缩孔容积的因素(补充)1) 液态收缩,凝固收缩↑缩孔容积↑2) 凝固期间,固态收缩↑,缩孔容积↓3) 浇注速度↓缩孔容积↓4) 浇注速度↑液态收缩↑易产生缩孔5 缩松的形成由于铸件最后凝固区域的收缩未能得到补足,或者,因合金呈糊状凝固,被树枝状晶体分隔开的小液体区难以得到补缩所至.1) 宏观缩松肉眼可见,往往出现在缩孔附近,或铸件截面的中心.非共晶成分,结晶范围愈宽,愈易形成缩松.2) 微观缩松凝固过程中,晶粒之间形成微小孔洞---凝固区,先形成的枝晶把金属液分割成许多微小孤立部分,冷凝时收缩,形成晶间微小孔洞. 凝固区愈宽,愈易形成微观缩松,对铸件危害不大,故不列为缺陷,但对气密性,机械性能等要求较高的铸件,则必须设法减少.(先凝固的收缩比后凝固的小,因后凝固的有液,凝,固三个收缩,先凝固的有凝,固二个收缩区----这也是形成微观缩松的基本原因.与缩孔形成基本原因类似)6 缩孔,缩松的防止办法基本原则: 制定合理工艺—补缩, 缩松转化成缩孔.顺序凝固: 冒口—补缩同时凝固: 冷铁—厚处. 减小热应力,但心部缩松,故用于收缩小的合金.l 安置冒口,实行顺序凝固,可有效的防止缩孔,但冒口浪费金属,浪费工时,是铸件成本增加.而且,铸件内应力加大,易于产生变形和裂纹.∴主要用于凝固收缩大,结晶间隔小的合金.l 非共晶成分合金,先结晶树枝晶,阻碍金属流动,冒口作用甚小.l 对于结晶温度范围甚宽的合金,由于倾向于糊状凝固,结晶开始之后,发达的树枝状骨状布满整个截面,使冒口补缩道路受阻,因而难避免显微缩松的产生.显然,选用近共晶成分和结晶范围较窄的合金生产铸件是适宜的.§3 铸造内应力,变形和裂纹凝固之后的继续冷却过程中,其固态收缩若受到阻碍,铸件内部就发生内应力,内应力是铸件产生变形和裂纹的基本原因.(有时相变膨胀受阻,负收缩)一内应力形成1 热应力: 铸件厚度不均,冷速不同,收缩不一致产生.塑性状态: 金属在高于再结晶温度以上的固态冷却阶段,受力变形,产生加工硬化,同时发生的再结晶降硬化抵消,内应力自行消失.(简单说,处于屈服状态,受力—变形无应力)弹性状态: 低于再结晶温度,外力作用下,金属发生弹性变形,变形后应力继续存在.举例: a) 凝固开始,粗细处都为塑性状态,无内应力∵两杆冷速不同,细杆快,收缩大,∵受粗杆限制,不能自由收缩,相对被拉长,粗杆相对被压缩,结果两杆等量收缩.b) 细杆冷速大,先进如弹性阶段,而粗杆仍为塑性阶段,随细杆收缩发生塑性收缩,无应力.c) 细杆收缩先停止,粗杆继续收缩,压迫细杆,而细杆又阻止粗杆的收缩,至室温, 粗杆受拉应力(+),(-) 由此可见,各部分的温差越大,热应力也越大,冷却较慢的部分形成拉应力,冷却较快的部分形成压应力.预防方法: 1 壁厚均匀2 同时凝固—薄处设浇口,厚处放冷铁优点: 省冒口,省工,省料缺点: 心部易出现缩孔或缩松,应用于灰铁锡青铜,因灰铁缩孔、缩松倾向小，锡青铜糊状凝固，用顺序凝固也难以有效地消除其显微缩松。

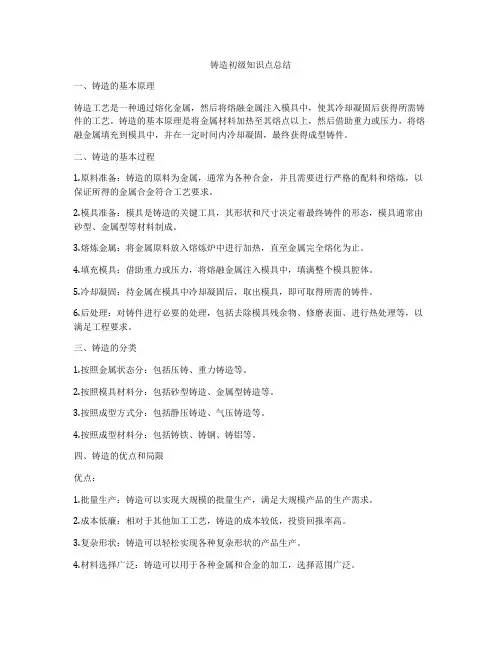

铸造初级知识点总结一、铸造的基本原理铸造工艺是一种通过熔化金属，然后将熔融金属注入模具中，使其冷却凝固后获得所需铸件的工艺。

铸造的基本原理是将金属材料加热至其熔点以上，然后借助重力或压力，将熔融金属填充到模具中，并在一定时间内冷却凝固，最终获得成型铸件。

二、铸造的基本过程1.原料准备：铸造的原料为金属，通常为各种合金，并且需要进行严格的配料和熔炼，以保证所得的金属合金符合工艺要求。

2.模具准备：模具是铸造的关键工具，其形状和尺寸决定着最终铸件的形态，模具通常由砂型、金属型等材料制成。

3.熔炼金属：将金属原料放入熔炼炉中进行加热，直至金属完全熔化为止。

4.填充模具：借助重力或压力，将熔融金属注入模具中，填满整个模具腔体。

5.冷却凝固：待金属在模具中冷却凝固后，取出模具，即可取得所需的铸件。

6.后处理：对铸件进行必要的处理，包括去除模具残余物、修磨表面、进行热处理等，以满足工程要求。

三、铸造的分类1.按照金属状态分：包括压铸、重力铸造等。

2.按照模具材料分：包括砂型铸造、金属型铸造等。

3.按照成型方式分：包括静压铸造、气压铸造等。

4.按照成型材料分：包括铸铁、铸钢、铸铝等。

四、铸造的优点和局限优点：1.批量生产：铸造可以实现大规模的批量生产，满足大规模产品的生产需求。

2.成本低廉：相对于其他加工工艺，铸造的成本较低，投资回报率高。

3.复杂形状：铸造可以轻松实现各种复杂形状的产品生产。

4.材料选择广泛：铸造可以用于各种金属和合金的加工，选择范围广泛。

5.循环再利用：废旧铸件可以进行回收，再利用，具有较好的环保性。

局限：1.尺寸精度：铸造的尺寸精度相对较低，难以满足一些高精度工程要求。

2.表面质量：铸造的表面质量一般较差，需要研磨和表面处理。

3.材料浪费：铸造需要一定的冶炼和浇注过程，存在一定的材料浪费。

4.成本高昂：对于小批量精密铸造来说，成本较高。

五、铸造的相关设备1.熔炼设备：包括电炉、煤气炉、电弧炉等。

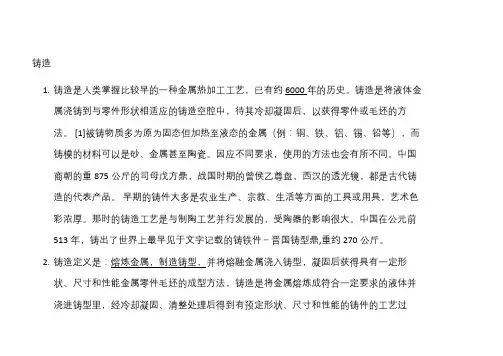

铸造1.铸造是人类掌握比较早的一种金属热加工工艺，已有约6000年的历史。

铸造是将液体金属浇铸到与零件形状相适应的铸造空腔中，待其冷却凝固后，以获得零件或毛坯的方法。

[1]被铸物质多为原为固态但加热至液态的金属（例：铜、铁、铝、锡、铅等），而铸模的材料可以是砂、金属甚至陶瓷。

因应不同要求，使用的方法也会有所不同。

中国商朝的重875公斤的司母戊方鼎，战国时期的曾侯乙尊盘，西汉的透光镜，都是古代铸造的代表产品。

早期的铸件大多是农业生产、宗教、生活等方面的工具或用具，艺术色彩浓厚。

那时的铸造工艺是与制陶工艺并行发展的，受陶器的影响很大。

中国在公元前513年，铸出了世界上最早见于文字记载的铸铁件－晋国铸型鼎,重约270公斤。

2.铸造定义是：熔炼金属，制造铸型，并将熔融金属浇入铸型，凝固后获得具有一定形状、尺寸和性能金属零件毛坯的成型方法，铸造是将金属熔炼成符合一定要求的液体并浇进铸型里，经冷却凝固、清整处理后得到有预定形状、尺寸和性能的铸件的工艺过程。

铸造毛坯因近乎成形，而达到免机械加工或少量加工的目的降低了成本并在一定程度上减少了制作时间.3.铸造主要有砂型铸造和特种铸造2大类。

1) 普通砂型铸造，利用砂作为铸模材料，又称砂铸，翻砂，包括湿砂型、干砂型和化学硬化砂型3类，但并非所有砂均可用以铸造。

好处是成本较低，因为铸模所使用的沙可重复使用；缺点是铸模制作耗时，铸模本身不能被重复使用，须破坏后才能取得成品。

砂型（芯）铸造方法：湿型砂型、树脂自硬砂型、水玻璃砂型、干型和表干型、实型铸造、负压造型。

砂芯制造方法：是根据砂芯尺寸、形状、生产批量及具体生产条件进行选择的。

在生产中，从总体上可分为手工制芯和机器制芯。

2) 特种铸造，按造型材料又可分为以天然矿产砂石为主要造型材料的特种铸造（如熔模铸造、泥型铸造、壳型铸造、负压铸造、实型铸造、陶瓷型铸造等）和以金属为主要铸型材料的特种铸造（如金属型铸造、压力铸造、连续铸造、低压铸造、离心铸造等）两类。

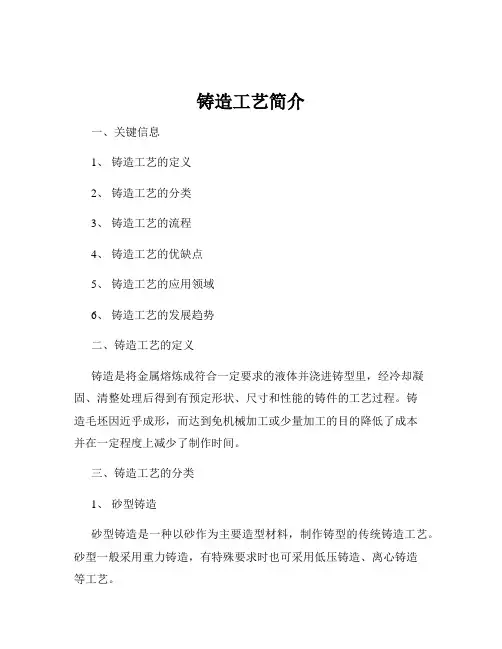

铸造工艺简介一、关键信息1、铸造工艺的定义2、铸造工艺的分类3、铸造工艺的流程4、铸造工艺的优缺点5、铸造工艺的应用领域6、铸造工艺的发展趋势二、铸造工艺的定义铸造是将金属熔炼成符合一定要求的液体并浇进铸型里，经冷却凝固、清整处理后得到有预定形状、尺寸和性能的铸件的工艺过程。

铸造毛坯因近乎成形，而达到免机械加工或少量加工的目的降低了成本并在一定程度上减少了制作时间。

三、铸造工艺的分类1、砂型铸造砂型铸造是一种以砂作为主要造型材料，制作铸型的传统铸造工艺。

砂型一般采用重力铸造，有特殊要求时也可采用低压铸造、离心铸造等工艺。

2、熔模铸造熔模铸造又称失蜡铸造，包括压蜡、修蜡、组树、沾浆、熔蜡、浇铸金属液及后处理等工序。

失蜡铸造是用蜡制作所要铸成零件的蜡模，然后蜡模上涂以泥浆，这就是泥模。

泥模晾干后，放入热水中将内部蜡模熔化。

将熔化完蜡模的泥模取出再焙烧成陶模。

一经焙烧。

一般制泥模时就留下了浇注口，再从浇注口灌入金属熔液，冷却后，所需的零件就制成了。

3、压力铸造压力铸造是指金属液在其他外力（不含重力）作用下注入铸型的工艺。

广义的压力铸造包括压铸机的压力铸造和真空铸造、低压铸造、离心铸造等；窄义的压力铸造专指压铸机的金属型压力铸造，简称压铸。

4、金属型铸造金属型铸造又称硬模铸造，它是将液体金属浇入金属铸型，以获得铸件的一种铸造方法。

铸型是用金属制成，可以反复使用多次（几百次到几千次）。

5、离心铸造离心铸造是将液体金属注入高速旋转的铸型内，使金属液在离心力的作用下充填铸型和凝固形成铸件的一种铸造方法。

6、消失模铸造消失模铸造是把与铸件尺寸形状相似的石蜡或泡沫模型粘结组合成模型簇，刷涂耐火涂料并烘干后，埋在干石英砂中振动造型，在负压下浇注，使模型气化，液体金属占据模型位置，凝固冷却后形成铸件的新型铸造方法。

四、铸造工艺的流程1、模具准备根据铸件的形状和尺寸要求，制作相应的模具。

模具的质量和精度直接影响到铸件的质量和尺寸精度。

铸造工艺基础要点铸造工艺基础知识一、铸造方法常见的铸造方法有以下几种：1、砂型铸造：砂型铸造是将原砂和粘结剂、辅助材料按一定比例混制好以后，用模型造出砂型，浇入液体金属而形成铸件的一种方法。

砂型铸造是应用最普遍的一种铸造方法。

2、熔模铸造：熔模铸造又称“失蜡铸造”，通常是在蜡模表面涂上数层耐火材料，待其硬化干燥后，将其中的蜡模熔去而制成型壳，再经过焙烧，然后进行浇注，而获得铸件的一种方法。

由于获得的铸件具有较高的尺寸精度和表面粗糙度，所以又称“熔模精密铸造”。

3、金属型铸造：金属型铸造又称硬模铸造，它是将液体金属用重力浇注法浇入金属铸型，以获得铸件的一种铸造方法。

所以又称“重力铸造”。

4、低压铸造：低压铸造是液体金属在压力作用下由下而上的充填型腔，以形成铸件的一种方法。

由于所用的压力较低，所以叫低压铸造。

5、压力铸造：压力铸造简称压铸，是在高压作用下，使液态或半液态金属以较高的速度充填压铸型型腔，并在压力作用下凝固而获得铸件的一种方法。

6、离心铸造：离心铸造是将液体金属浇入旋转的铸型中，使液体金属在离心力的作用下充填铸型和凝固成形的一种铸造方法。

7、连续铸造：连续铸造是将熔融的金属不断浇入一种叫做结晶器的特殊金属型中，凝固了的铸件连续不断的从结晶器的另一端拉出，从而获得任意长度或特定长度铸件的一种方法。

8、消失模铸造：消失模铸造是采用泡沫气化模造型，浇注前不用取出模型，直接往模型上浇注金属液，模型在高温下气化，腾出空间由金属液充填成型的一种铸造方法。

也叫“实型铸造”。

二、零件结构的铸造工艺性分析零件结构的铸造工艺性通常指的是零件的本身结构应符合铸造生产的要求，既便于整个铸造工艺过程的进行，又利于保证产品质量。

对产品零件图进行分析有两方面的作用：第一，审查零件结构是否符合铸造生产的工艺要求。

因为零件的设计者往往不完全了解铸造工艺。

如发现结构设计有不合理的地方，就要与有关方面进行研究，在不影响使用要求的前提下，予以改进。
