CAD基础第十一讲SolidWorks软件简介
一、概述：1、简介：SolidWorks是一套三维机械零件设计自动化软件，是95年推出。
评审专家指出，SolidWorks 2001Plus既有直观友好的界面，高效率的设计功
能，学习周期短，具有强大的实体造型能力，可以让设计者很快轻松上手。
2、特点：（1）新的设计思路：
AutoCAD代替了原有的手工设计，设计时画出二维的装配图及零件图，生产出零部件后，发现问题，再重新修改设计。
而SolidWorks是设计出三维零件后进行装配，可以动态地查看装配体的所有运动，并对零部件进行动态的干涉和间隙检测，还可以应用智能零件技术进行装配。
（2）SolidWorks提供了基于特征的实体建模功能，可以通过拉伸
特征、旋转特征、薄壁特征，抽壳、阵列、打孔操作实行产品的设计。
（3）采用尺寸驱动，定型状的同时就标注尺寸，尺寸变化时形状也会发生改变，由模型生产的图纸和装配体因为尺寸修改，会自动地进行更新。
（4）有FeatureManager设计树，（特征管理器设计树）
用于激活零件装配体或工程图的大纲视图，组织和管理设计信息，可方便查看模型或装配体的构造情况，查看工程图中不同图纸和视图。
3、启动和工作界面
（1）启动和初始界面
单击新建文件出现新建文件对话框，在模板中选零件，装配体或工程
图，可在窗口中进行新零件，装配体或工程图的设计。
（2）SolidWorks 2001Plus的工作界面。
包括、标题栏、菜单栏、工具栏
工具栏：打开工具栏，“自定义”对话框中选择“命令”拖拉图标到工具栏中。
状态栏：显示当前任务，指针位置坐标和其他相关参考信息。
FeatureManager设计树。
指针：指针是交互设计时反馈信息。
二.草图的绘制：草图是实体的二维轮廓，构成草图的点，直线、圆弧等元素称为草图
的实体，而特征是在创建平面（基准面，模型平面）上的草图通过造型功能而生成。
1、草图创建和基准面设置
打开草图绘制按钮（在默认基准面上）或选取基准面，在基准面上绘制草图。
基准面的设置，原始设置有三个基准面，在设计树中单击基准面才会显示。
新基准面的建立：创建草图不在坐标面上，也不在模型面上，可通过命令建立新
基准面。命令出现基准面草图特征管理器，可有五种方法生成新基准面。
（1）通过直线和点（2）点和平行面（3）两面夹角（4）等距平面（5）垂直于曲线（6）曲面几切平面。
例：生成与前视等距的基准面，给定与前视面的距离生成基准面1
2、草图绘制：草图绘制工具：
直线；圆弧（圆心，起点，终点）；切线弧；三点圆弧；圆；椭圆；多边形；
矩形；点；中心线；镜象；倒角；圆角；等距实体；文字；延伸；剪切；线性阵列；圆周阵列。
几何关系：添加几何关系、几何关系的删除。
对于不能自动产生的几何关系，可以通过添加几何关系工具来添加，以便使草图精确，如：同轴、同心、相切、平行等。
3、草图图形的编辑
进入编辑状态：（1）、在设计树中，右键单击要编辑的草图，在弹出菜单中选取“编辑草图”
（2）、在设计树中，左键单击草图，然后单击草图绘制按钮此时会出现草图
图形，不显示3D立体模型。
修改尺寸：鼠标移到尺寸数值上，双击左键，出现修改对话框，修改数值后，单击重新建模。
修改草图：选一草图，单击修改草图按钮，出现对话框，可进行比例，平移，旋转的修改工作。
三. 特征造型
特征造型就是二维草图通过某种特征造型生成零件的实体，特征可以堆砌、剪切而组合生成所需的零件。
（1）特征工具：
拉伸、旋转、切除、旋转切除、扫描、放样、圆角、倒角、筋、比例、抽壳、拔模、简单直孔、异型孔向导、线性阵列、圆周阵列、镜向特征。
（2）标准视图工具栏及视图工具栏，是在屏幕上以不同方向大小观察模型。
全屏显示、局部放大、动态放大缩小、旋转、平移……各种不同方向的视图。
1、拉伸特征：操作如下
（1）在基准面上绘制一张2D草图。
（2）单击拉伸按钮，出现基体拉伸特性管理器对话框，同时草图变成等
轴测图。
（3）在对话框中选取：给定深度；成形到一顶点；成形到一面；到指定面指定的距离；两侧对称。作出选择。
（4）单击按钮，生成拉伸实体，设计树中记录下拉伸及草图。
2、旋转特征：操作如下
（1）选一基准面，创建一草图，同时绘一条中心线，中心线与轮廓线不相交。
（2）单击旋转按钮，出现基体旋转特性管理器对话框。
（3）对话框中选取旋转方向，旋转角度。
（4）单击按钮，生成旋转实体。
3、拉伸切除
4、倒圆角
5、筋板
举例：画支架。
画滑轮。
四、装配体：
1、新建装配体、新建文件、在模板中，选装配体图标，确定。
2、装配体工具栏
隐藏显示零部件、改变压缩状态、编辑零件、插入智能扣件、配合、智能配合、移动零部件、旋转零部件、爆炸视图。
3、添加零件
单击插入→零部件→已有零部件，可将第一个零件的原点与装配体原点重合
4、配合零件
将要配合的零件选中元素（面、线）选配合图标选择配合零件的几何元素（面、线），在配合关系中选择重合、平行、垂直、同轴心……等条件按钮，
按按钮完成配合。
5、智能扣件
利用插入智能扣件工具可自动将螺栓、螺钉插入到装配体中所选孔中，扣件取自于Toolbox库中的完全参数化的零件。
6、干涉检查
在智能配合中，可以检查间隙和碰撞，将零件（例：凸轮）绕轴线转动，如发生碰撞则发出声音和高亮度显示。
7、爆炸视图
有时出于制造的目的，需要分离装配体中的零部件以形象地分析它们之间的相互关系，装配体的爆炸视图可让用户分离其中零部件以便查看该装配体。可
用自动爆炸或单独爆炸步骤将各零件分离，同时还可以将其生成动画文件
*.A VI，用于播放。
举例：将底座、支架、轴、齿轮、键、凸轮生成一个装配体，并生成爆炸视图，
同时检查凸轮转动时是否碰撞。
五、工程图
1、新建工程图，打开新建→工程图图标→使用图纸格式，选用适合的图纸。
2、标准工程视图：生成标准三视图方法：（有三种方法，现列出一种方法。）
单击标准三视图按钮
光标放在图纸区，单击右键、选取弹出菜单中“从文件中插入”选取文件中的零件或装配图。
3、工具栏：工程图工具栏:共线对齐、平行对齐、
隐藏显示尺寸、局部视图、剖面视图、旋转剖视图、投影视图、标准三视图、辅助视图、命名视图、相对视图、更新视图、剪裁视图、断开剖视图、插入视图。
注解工具栏：注释、粗糙度、形位公差、零件序号、基准、孔标注、螺纹线、成组序号、模型项目、中心符号。
4、剖视图作一条线指明投影方向可得出剖视图（筋被切开），自动画剖面线。
5、各种表达方法：局部视图、斜视图、放大图、旋转剖、向视图等。
6、尺寸：尺寸的自动标注：
插入→模型项目对话框→将项目输入所有视图，并且尺寸项目被选取，会在图中标注尺寸。但尺寸标注不会令人满意，可作如下调整：
（1）尺寸重叠时，单击尺寸并拖动到更佳位置。
（2）将尺寸移至另一视图，单击尺寸按
（3）隐藏不必要的尺寸，右键击尺寸出对话框，选取隐藏。
（4）对齐尺寸：按
（5）加孔标注单击孔边线，可以加入各种符号。
7、加入注释：
（1）表面粗糙度出现对话框，加入相应的数值。
（2）基准代号在对话框中设置好属性后，选取插入位置。
（3）形位公差在对话框中设置好属性后，选取插入位置。
（4）注释在对话框中设置注释内容后选取位置。
8、装配体工作图：
与零件工程图的创建方式相同，SolidWorks还提供了如下功能：
（1）材料明细表，插入→选择自动更新材料明细表，可以添加、删除、替换零件明细表。
（2）插入零件序号及成组零件序号。
举例：画模型支架的三视图，标注尺寸、粗糙度、形位公差及基准代号。
六、SolidWorks其它功能
1、钣金：生成钣金零件，并进行折弯。
2、模具设计，生成零件的模具。
3、管路设计，生成管路及安装管件。
4、分析模块。
5、渲染模块。
6、焊接。
7、数据转换功能：各种CAD软件的输出/输入格式的转换。
本教程阐述了一个适用于SW2006的超级渲染插件Maxwell Render得最基本使用方法。 关于Maxwell的介绍见以前发的帖子——『推荐』介绍一款适合广大骚友的超级渲染器Maxwell Rander https://www.doczj.com/doc/1e7191969.html,/thread-289930-1-1.html 关于他的渲染效果和试验见帖子——『原创』一周来学习MaxwellRender的结果——骚窝牌数码相机 https://www.doczj.com/doc/1e7191969.html,/thread-291679-1-1.html 先说明几点注意事项： 1、完成本教程需要的软件：建模Solidworks2006、渲染Maxwell Render 1.0Final、Maxwell的SW插件swMaxwell2006.dll、降噪处理Neat image 5.2 Plus。SW想必大家都有，Maxwell插件在那个介绍贴发过，Neat image 是常用小工具到处都有。 2、Maxwell Render不同于其他所有的渲染软件，它更需要的是摄影技巧，比如光圈、焦距、感光度等参数。 3、因为插件只有基本功能，所以本教程按照输出到Maxwell Studio的操作写 4、在CAD软件中，目前Maxwell Render只有Solidworks2006的插件，其它软件用起来不太方便 5、Maxwell Render不支持任何的中文。中文实体名称会变成乱码，而任何文件的路径、文件名中有中文会无法生成图片附件: cup10_50m_过滤后.jpg (2006-6-10 13:25, 20.9 K) 第一步：建模——过程略 第二步：在SW中装入Maxwell插件 官方推荐关闭所有零件，然后使用SW的打开——〉add-Ins (*.dll)直接打开你硬盘上的swMaxwell2006.dll
CAD基础第十一讲SolidWorks软件简介 一、概述：1、简介：SolidWorks是一套三维机械零件设计自动化软件，是95年推出。 评审专家指出，SolidWorks 2001Plus既有直观友好的界面，高效率的设计功 能，学习周期短，具有强大的实体造型能力，可以让设计者很快轻松上手。 2、特点：（1）新的设计思路： AutoCAD代替了原有的手工设计，设计时画出二维的装配图及零件图，生产出零部件后，发现问题，再重新修改设计。 而SolidWorks是设计出三维零件后进行装配，可以动态地查看装配体的所有运动，并对零部件进行动态的干涉和间隙检测，还可以应用智能零件技术进行装配。 （2）SolidWorks提供了基于特征的实体建模功能，可以通过拉伸 特征、旋转特征、薄壁特征，抽壳、阵列、打孔操作实行产品的设计。 （3）采用尺寸驱动，定型状的同时就标注尺寸，尺寸变化时形状也会发生改变，由模型生产的图纸和装配体因为尺寸修改，会自动地进行更新。 （4）有FeatureManager设计树，（特征管理器设计树） 用于激活零件装配体或工程图的大纲视图，组织和管理设计信息，可方便查看模型或装配体的构造情况，查看工程图中不同图纸和视图。 3、启动和工作界面 （1）启动和初始界面 单击新建文件出现新建文件对话框，在模板中选零件，装配体或工程 图，可在窗口中进行新零件，装配体或工程图的设计。 （2）SolidWorks 2001Plus的工作界面。 包括、标题栏、菜单栏、工具栏 工具栏：打开工具栏，“自定义”对话框中选择“命令”拖拉图标到工具栏中。 状态栏：显示当前任务，指针位置坐标和其他相关参考信息。 FeatureManager设计树。 指针：指针是交互设计时反馈信息。 二.草图的绘制：草图是实体的二维轮廓，构成草图的点，直线、圆弧等元素称为草图 的实体，而特征是在创建平面（基准面，模型平面）上的草图通过造型功能而生成。 1、草图创建和基准面设置 打开草图绘制按钮（在默认基准面上）或选取基准面，在基准面上绘制草图。 基准面的设置，原始设置有三个基准面，在设计树中单击基准面才会显示。 新基准面的建立：创建草图不在坐标面上，也不在模型面上，可通过命令建立新 基准面。命令出现基准面草图特征管理器，可有五种方法生成新基准面。 （1）通过直线和点（2）点和平行面（3）两面夹角（4）等距平面（5）垂直于曲线（6）曲面几切平面。
Solidworks 功能模块介绍 广州宇喜资讯科技有限公司廖仲华 1.TolAnalyst 是一种公差分析工具，用于研究公差和装配体方法对一个装配体的两个特征间的尺寸向上层叠所产生的影响。每次研究的结果为一个最小与最大公差层叠、一个最小与最大和方根 (RSS) 公差层叠、及基值特征和公差的列表。 2.ScanTo3D 使用 SolidWorks 软件的 ScanTo3D 功能，您可以从任何扫描器打开扫描数据（网格或点云文件）或从数学软件中打开曲线数据，准备数据，然后将之转换成曲面或实体模型。 3.SolidWorks Motion 您可使用运动分析（可在SolidWorks premium 的SolidWorks Motion 中使用）精确模拟并分析装配体的运动，同时合成运动算例单元的效果（包括力、弹簧、阻尼以及摩擦）。运动分析算例将运动算例单元在运动计算中与配合结合。因此，运动约束、材料属性、质量、及零部件接触包括在 SolidWorks Motion 运动学解算器计算中 4.SolidWorks Simulation SolidWorks? Simulation 是一个与 SolidWorks?完全集成的设计分析系统。SolidWorks Simulation 提供了单一屏幕解
决方案来进行应力分析、频率分析、扭曲分析、热分析和优化分析。SolidWorks Simulation 凭借着快速解算器的强有力支持，使得您能够使用个人计算机快速解决大型问题。SolidWorks Simulation 提供了多种捆绑包，可满足您的分析需要。 SolidWorks Simulation 节省了搜索最佳设计所需的时间和精力，可大大缩短产品上市时间。 5.CirtuitWorks CircuitWorks 只可为 SolidWorks Premium 用户所用，但CircuitWorks Lite 可让所有 SolidWorks 用户输入 IDF 2.0 和3.0 文件以创建 SolidWorks 零件模型 6.SolidWorks Routing 您可以使用 SolidWorks Routing 生成一特殊类型的子装配体，以在零部件之间创建管道、管筒、或其它材料的路径。 7.SolidWorks Workgroup PDM Workgroup PDM 应用程序为项目数据管理软件，在SolidWorks?环境内部运行或作为独自应用程序在 SolidWorks Explorer 中运行。Workgroup PDM 以检出、检入、修订控制及其它管理任务的步骤来控制项目。SolidWorks Explorer 是一个文件管理工具，可帮助您进行诸如重新命名、替换和复制SolidWorks 文件之类的工作。您可显示文档的参考，使用各种准则搜索文档，并列举文档的所有使用之处。 您可在有或在无SolidWorks 应用程序的情况下使用
solidworks插件之迈迪工具集v6破解版安装方法 大家都知道solidworks画齿轮蜗杆蜗轮很难画没有标准，还有一些机械中用到的标准件，希望建一个库使用时可以调出来，方便使用。在这里给大家推荐solidworks自动生成标准件的插件：迈迪工具集V6。安装及使用方便如下： solidworks插件之迈迪工具集v6破解版免费下载：点击下载网盘提取密码：ah843D微享网文件解压码：https://www.doczj.com/doc/1e7191969.html, 一．环境要求： 操作系统：XP，Win7，Win8（Win7、Win8下建议以管理员身份运行） SolidWorks版本：建议2012，2013（仅支持SolidWorks2010以上版本） 二．初始化过程： ！！！注意：鉴于大家安装不上，一定要看看下面的安装教程进行安装，亲测能用！！！ 迈迪三维设计工具集为免安装软件，下载后解压到任一目录下； 打开【根目录】，找到如下图所示的主程序“MD3Dtools.exe”，双击启动：
若首次使用迈迪工具，会自动启动初始化程序：（若程序目录被移动、重命名后也会被认为首次使用）。
1. 选择SolidWorks版本：下拉列表中列出了当前电脑所安装的所有SolidWorks版本（不支持2010以下版本），选择正在使用的版本。 2. 在SolidWorks中注册插件：选中后打开SolidWorks会存在迈迪插件。 3. 网络版设置：设置是否在企业内网中共享模型库。 作为单机版使用：不使用局域网的功能，但仍然可以使用在线配件库，以及在线更新。建议个人用户选此项。 作为内网客户端：需要首先在企业内网中配置一台迈迪工具集服务器。请参考相关帮助。作为内网服务器：配置当前电脑为内网中的迈迪工具集服务器，详细设置方法请参考相关帮助。
五、SolidWork 简介 创新的、易学易用的而且价格平宜的SolidWorks是Windows原创的三维设计软件。其易用和友好的界面，能够在整个产品设计的工作中，SolidWorks完全自动捕捉设计意图和引导设计修改。在SolidWorks的装配设计中可以直接参照已有的零件生成新的零件。不论设计用"自顶而 下"方法还是"自底而上"的方法进行装配设计，SolidWorks都将以其易用的操作大幅度地提高设计的效率。SolidWorks有全面的零件实体建模功能，其丰富程度有时会出乎设计者的期望。用SolidWorks的标注和细节绘制工具，能快捷地生成完整的、符合实际产品表示的工程图纸。 SolidWorks具有全相关的钣金设计能力。钣金件的设计即可以先设计立体的产品也可以先按平面展开图进行设计。SolidWorks软件提供完整的、免费的开发工具(API)，用户可以用微软的Visual Basic、Visual C++或其它支持OLE的编程语言建立自己的应用方案。通过数据转换接口，SolidWorks可以很容易地将目前市场几乎所有的机械CAD软件集成到现在的设计环境中来。为比较评价不同的设计方案，减少设计错误，提高产量，SolidWorks 强劲的实体建模能力和易用友好的Windows界面形成了三维产品设计的标准。机械工程师不论有无CAD的使用经验，都能用SolidWorks提高工作效率，使企业以较低的成本、更好的质量更快将产品投放市场。而最有意义的是，用于SolidWorks的投资是容易承受的，这使得参加工程设计的所有人员都能在他们桌面上的计算机进行三维设计。 Solidworks特性介绍用户界面 SolidWorks软件在用户界面方面的方便程度是世界公认的，但SolidWorks公司还是努力地改进软件的用户界面，使得设计工作更加自动化。Solidworks去掉了一些多余的对话框，而以隐含的右键菜单所代替，最明显的是能够将特征管理器沿水平拆分。这使得进行某些特殊命令操作时，如检查装配关系，而不会迷失在特征树的位置。这对于大型装配体和复杂零件的操作也非常重要，因为零件复杂以后，特征管理树会很长，有时很难同时观察特征树的最上端和特征树的最下端。有了特征管理器的拆分功能，这一切都成为可能。草图设计 SolidWorks软件所有的零件都是建立在草图基础上的，草图功能的提高会直接影响到对零件的可编辑能力的提高。在Solidworks中，增加了样条编辑控制功能，当样条处于编辑状态时，一个小三角箭头会出现在样条曲线上。当小符号沿着样条曲线拖动时，箭头的方向会不断改变，以表示各点不同的曲率。当沿着箭头拖动时，样条的曲率会实时改变。这一功能的增加，使得SolidWorks的用户更加方便地控制零件的形状。 由于三维样条曲线的引入使得三维草图功能显著地提高。用户可以直接控制三维空间的任何一点，以达到控制三维样条的目的，从而直接控制草图的形状。这对于创建绕线电缆和管路设计的用户是非常方便的。曲面建模
SolidWorks 2005的各插件详细说明 https://www.doczj.com/doc/1e7191969.html,发布：2009-2-8 9:37:17来自：模具网浏览：357 次 SolidWorks 的插件与集成软件介绍 很多初学者搞不清SolidWorks软件的各类插件的真实用途，这里做一些简要介绍，并不断更新中。 如果插件中有“与SolidWorks完全集成”则表明该插件已集合在SolidWorks软件中，一般用OFFICE PRO模式安装即可正 常使用! 请注意，我也没有那么多插件，如果有需要且我也有的话我会提供相关信息的。 PhotoWorks 高级渲染软件与SolidWorks完全集成 PhotoWorks软件用于产品真实效果的渲染，可产生高级的渲染效果图，该软件使用非常方便，设计人员可以利用渲染向导 一步步完成零件或装配真实效果的渲染。 利用PhotoWorks可以进行以下几种渲染： 1. 设置模型或表面的材质和纹理 2. 为零件表面贴图 3. 定义光源、反射度、透明度以及背景景象 4. 利用现有的材质和纹理定义新材质或纹理 5. 图像可以输出到屏幕或文件 6. 可以进行实时渲染 FeatureWorks 特征识别软件与SolidWorks完全集成
大部分三维设计软件都提供了数据接口，利用数据接口可以读入标准格式的数据文件，如IGES、EAT等。但输入到设计环境中的模型只是一种实体的模型，无法区分输入模型的特征，对模型的修改很不方便。 利用FeatureWorks可以在SolidWorks的零件文件中对输入的实体特征进行识别。实体模型被识别为特征以后，在SolidWorks中以特征的形式存在，并和用SolidWorks软件生成的特征相同。FeatureWorks对静态的转换文件进行智能化处理， 获取有用的信息，减少了重建模型所花费的时间。 FeatureWorks最适合识别规则的机加工轮廓和钣金特征，其中包括拉伸、旋转、孔和拔模等特征。 1. 拉伸特征，特征的轮廓是由直线、圆或圆弧构成 2. 圆柱或圆锥形状的旋转特征 3. 所有孔特征，包括简单孔、螺纹孔和台阶孔 4. 筋和拔模特征 5. 等半径圆角 Animator 与SolidWorks完全集成的、易学易用的动画制作软件 产品的交互动画将SolidWorks的三维模型实现动态的可视化，摄制产品设计的模拟装配过程、模拟拆卸过程和产品的模拟 运行过程，从而实现动态设计。 Animator具有如下特点： 1. Animator与SolidWorks和PhotoWorks软件无缝集成，可以充分利用SolidWorks的实体模型和PhotoWorks的渲染功 能。 2. 利用动画向导，可以非常容易地对SolidWorks零件或装配体环境制作动画。 3. 爆炸或解除爆炸动画，来展示装配体中零部件的装配关系。
Solidworks 插件PDMworks 介绍 PDMWorks 是一个经历生产实践考验的，是第一个，也是唯一一个紧密集成于SolidWorks 用户界面、具有Windows 原创操作风格的图文件管理解决方案。她实施快捷、使用简单、经济实惠，帮助我们缩短产品上市周期，减少设计失误，提高设计效率。 她有以下六个显著特点： （1）快速实施，快速获得投资回报 我们知道企业级的PDM 解决方案需要漫长的规划和实施过程，而PDMWorks 具有实施快，见效快的特点。一旦配备了PDMWorks，您的设计小组在最少的技术支持下，也可以说无需任何自定义修改，就会即刻产生明显的生产力。安装和配置这些软件只需花费不到两小时的时间，使用PDMWorks 您就开始成为PDM 技术的受惠者，迅速收回投资回报。 （2）更简便、更有效地控制文件版本，管理CAD 项目 改良产品设计的次数越多，与他人协作的工作量越大，需要管理的CAD 文件版本和关联数据就会更多。因为每一个小小的失误都有拖延设计进程，增大设计开支的危险。 尽管企业级的产品数据管理（PDM）解决方案能够改进跨地点、跨部门的工作流程，但是这样的系统是一项庞大的规划和实施工程。PDMWorks 则与之不同，她实施快捷，应用简单，能够自动捕捉文件的历史修改纪录，确保您和您设计组的其他成员及时获取正确的文件版本，并且清楚地跟踪各个文件被谁操作过，何时被操作过。 PDMWorks 经历生产实践的考验证明，PDMWorks 不愧为确保设计组成员在正确的时间获得正 确的文件的有效工具。 （3） 运用简单、完整的安全措施保护项目文件 PDMWorks 通过可靠的库系统提供一套简单有效的文件安全性管理方案，我们可以在库系统中存储和共享项目文件。设计组成员可以在同一时间互不交叉地检入、检出文件，避免了误操作和在错误的文件版本上花费过多的时间。除了标准网络的安全性之外，PDMWorks 还为我们提供了更高水平的文件安全系数。在PDMWorks 环境下，每个成员获得库信息都需要库管理员的权限批准，这样可以最大限度地保护设计数据，避免未经许可的进入，避免写入覆盖和误删除。 （4）花更少的时间组织和跟踪各种设计数据 PDMWorks 能够让您的设计组成员更加有效地管理各种设计信息，包括文档信息和数据信息，还有属性信息，如：描述、状态、编号、成本等。您只要选择信息项目，键入新数据，就可以更新原有信息，系统会自动更新所有BOM 和报告。 PDMWorks 的帮助，您的设计人员可以把更多的精力投入关键工作中，无需在跟踪和组织设计文件和数据上花费太多宝贵的时间。 （5）产品设计数据重新使用，提高生产力 PDMWorks 使得所有设计文件和数据处于一个安全的、易于获取的环境中，这样设计人员可以高效地重复使用以往的设计数据，PDMWorks 还与SolidWorks Toolbox 中的标准零件库集成，最大限度地节省重复劳动，提高设计效率。 （6）简化协同过程，加强协作 更方便、更有效地共享设计文件和数据有助于改善设计组工作环境，激发创作的连续性和协同性。例如PDMWorks 提供的文档状态设置功能，配合了项目团体进程。另外PDMWorks 的Standalone 版本可以提供给非CAD 用户，如：制造或者采购部门的人员也可以获得许可进入库内并在库内添加文档。有控制权限的库系统使团队的所有人受益，简化了协同过程。 ①快速查找文件，避免用户直接在文件夹中查找文件的时间浪费 ②管理文件版本的历史记录，以确保用户使用正确的版本号 广州有道科技培训中心 h t t p ://w w w .020f e a .c o m

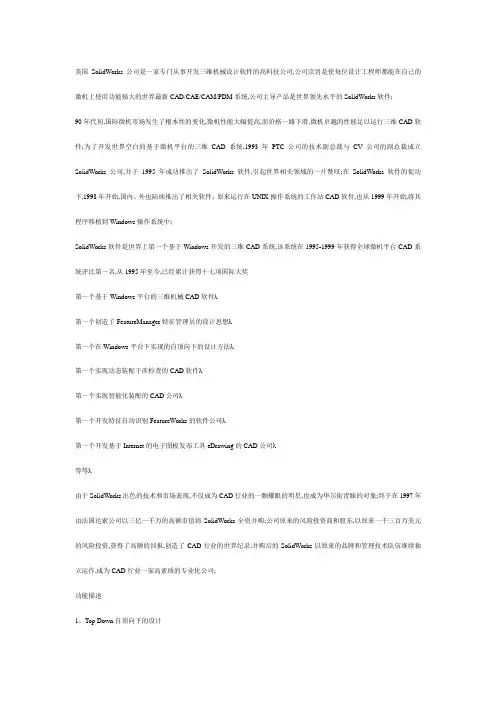

美国SolidWorks公司是一家专门从事开发三维机械设计软件的高科技公司，公司宗旨是使每位设计工程师都能在自己的微机上使用功能强大的世界最新CAD/CAE/CAM/PDM系统，公司主导产品是世界领先水平的SolidWorks软件。 90年代初，国际微机市场发生了根本性的变化，微机性能大幅提高，而价格一路下滑，微机卓越的性能足以运行三维CAD软件。为了开发世界空白的基于微机平台的三维CAD系统，1993年PTC公司的技术副总裁与CV公司的副总裁成立SolidWorks公司，并于1995年成功推出了SolidWorks软件，引起世界相关领域的一片赞叹。在SolidWorks软件的促动下，1998年开始，国内、外也陆续推出了相关软件；原来运行在UNIX操作系统的工作站CAD软件，也从1999年开始，将其程序移植到Windows操作系统中。 SolidWorks软件是世界上第一个基于Windows开发的三维CAD系统，该系统在1995-1999年获得全球微机平台CAD系统评比第一名，从1995年至今，已经累计获得十七项国际大奖 第一个基于Windows平台的三维机械CAD软件? 第一个创造了FeatureManager特征管理员的设计思想? 第一个在Windows平台下实现的自顶向下的设计方法? 第一个实现动态装配干涉检查的CAD软件? 第一个实现智能化装配的CAD公司? 第一个开发特征自动识别FeatureWorks的软件公司? 第一个开发基于Internet的电子图板发布工具(eDrawing)的CAD公司? 等等? 由于SolidWorks出色的技术和市场表现，不仅成为CAD行业的一颗耀眼的明星，也成为华尔街青睐的对象。终于在1997年由法国达索公司以三亿一千万的高额市值将SolidWorks全资并购。公司原来的风险投资商和股东，以原来一千三百万美元的风险投资，获得了高额的回报，创造了CAD行业的世界纪录。并购后的SolidWorks以原来的品牌和管理技术队伍继续独立运作，成为CAD行业一家高素质的专业化公司。 功能描述 1、Top?Down(自顶向下)的设计 自顶向下的设计是指在装配环境下进行相关设计子部件的能力，不仅做到尺寸参数全相关，而且实现几何形状、零部件之间全自动完全相关，并且为设计者提供完全一致的界面和命令进行全自动的相关设计环境。 用户可以在装配布局图做好的情况下，进行设计其它零部件，并保证布局图、零部件之间全自动完全相关，一旦修改其中一部分，其它与之相关的模型、尺寸等自动更新，不需要人工参与。 2、Down?Top?(自下向上)的设计 自下向上的设计是指在用户先设计好产品的各个零部件后，运用装配关系把各个零部件组合成产品的设计能力，在装配关系定制好之后，不仅做到尺寸参数全相关，而且实现几何形状、零部件之间全自动完全相关，并且为设计者提供完全一致的界面和命令进行全自动的相关设计环境。 用户可以在产品的装配图做好后，可以设计其它零部件、添加装配关系，并保证零部件之间全自动完全相关，一旦修改其中一部分，其它与之相关的模型、尺寸等自动更新，不需要人工参与。 3、配置管理 在SolidWorks??中，用户可利用配置功能在单一的零件和装配体文档内创建零件或装配体的多个变种(即系列零件和装配体族)，而其多个个体又可以同时显示在同一总装配体中。其它同类软件无法在同一装配体中同时显示一个零件的多个个体，其它同类软件也无法创建装配体族。具体应用表现在： 3．1．设计中经常需要修改和重复设计，并需要随时考查和预览同一零部件的不同设计方案和设计阶段，或者记录下零部件在不同尺寸时的状态或不同的部件组合方案，而不同的状态和方案又可同时在一张工程图或总装配体内同时显示出来，因而SolidWorks??利用配置很好地捕捉了实际设计过程中的修改和变化，满足了各种设计需求。 3．2．特定的设计过程如钣金折弯的状态和零件的铸造毛坯还是加工后的状态可从单一零件文档中浏览或描述在同一工程图中，?其它同类软件只有通过使用派生零件的方法才能实现。 3．3．图形显示和性能方面，利用配置功能SolidWorks??可通过隐藏/显示和压缩等手段实现同一部件的不同个体显示在同一总装配体中，而其它同类软件是无法做到的，即在其它同类软件的装配体内，一个部件的所有实例必须是相同的。
