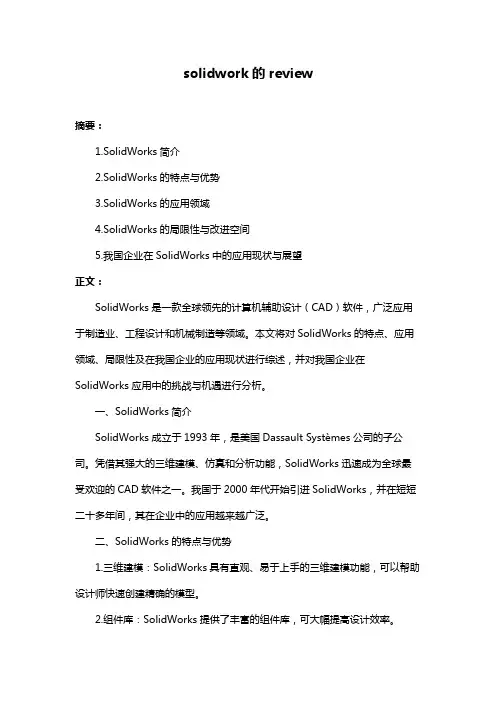

美国SolidWorks公司是一家专门从事开发三维机械设计软件的高科技公司，公司宗旨是使每位设计工程师都能在自己的微机上使用功能强大的世界最新CAD/CAE/CAM/PDM系统，公司主导产品是世界领先水平的SolidWorks软件。
90年代初，国际微机市场发生了根本性的变化，微机性能大幅提高，而价格一路下滑，微机卓越的性能足以运行三维CAD软件。为了开发世界空白的基于微机平台的三维CAD系统，1993年PTC公司的技术副总裁与CV公司的副总裁成立SolidWorks公司，并于1995年成功推出了SolidWorks软件，引起世界相关领域的一片赞叹。在SolidWorks软件的促动下，1998年开始，国内、外也陆续推出了相关软件；原来运行在UNIX操作系统的工作站CAD软件，也从1999年开始，将其程序移植到Windows操作系统中。
SolidWorks软件是世界上第一个基于Windows开发的三维CAD系统，该系统在1995-1999年获得全球微机平台CAD系统评比第一名，从1995年至今，已经累计获得十七项国际大奖
第一个基于Windows平台的三维机械CAD软件?
第一个创造了FeatureManager特征管理员的设计思想?
第一个在Windows平台下实现的自顶向下的设计方法?
第一个实现动态装配干涉检查的CAD软件?
第一个实现智能化装配的CAD公司?
第一个开发特征自动识别FeatureWorks的软件公司?
第一个开发基于Internet的电子图板发布工具(eDrawing)的CAD公司?
等等?
由于SolidWorks出色的技术和市场表现，不仅成为CAD行业的一颗耀眼的明星，也成为华尔街青睐的对象。终于在1997年由法国达索公司以三亿一千万的高额市值将SolidWorks全资并购。公司原来的风险投资商和股东，以原来一千三百万美元的风险投资，获得了高额的回报，创造了CAD行业的世界纪录。并购后的SolidWorks以原来的品牌和管理技术队伍继续独立运作，成为CAD行业一家高素质的专业化公司。
功能描述
1、Top?Down(自顶向下)的设计
自顶向下的设计是指在装配环境下进行相关设计子部件的能力，不仅做到尺寸参数全相关，而且实现几何形状、零部件之间全自动完全相关，并且为设计者提供完全一致的界面和命令进行全自动的相关设计环境。
用户可以在装配布局图做好的情况下，进行设计其它零部件，并保证布局图、零部件之间全自动完全相关，一旦修改其中一部分，其它与之相关的模型、尺寸等自动更新，不需要人工参与。
2、Down?Top?(自下向上)的设计
自下向上的设计是指在用户先设计好产品的各个零部件后，运用装配关系把各个零部件组合成产品的设计能力，在装配关系定制好之后，不仅做到尺寸参数全相关，而且实现几何形状、零部件之间全自动完全相关，并且为设计者提供完全一致的界面和命令进行全自动的相关设计环境。
用户可以在产品的装配图做好后，可以设计其它零部件、添加装配关系，并保证零部件之间全自动完全相关，一旦修改其中一部分，其它与之相关的模型、尺寸等自动更新，不需要人工参与。
3、配置管理
在SolidWorks??中，用户可利用配置功能在单一的零件和装配体文档内创建零件或装配体的多个变种(即系列零件和装配体族)，而其多个个体又可以同时显示在同一总装配体中。其它同类软件无法在同一装配体中同时显示一个零件的多个个体，其它同类软件也无法创建装配体族。具体应用表现在：
3．1．设计中经常需要修改和重复设计，并需要随时考查和预览同一零部件的不同设计方案和设计阶段，或者记录下零部件在不同尺寸时的状态或不同的部件组合方案，而不同的状态和方案又可同时在一张工程图或总装配体内同时显示出来，因而SolidWorks??利用配置很好地捕捉了实际设计过程中的修改和变化，满足了各种设计需求。
3．2．特定的设计过程如钣金折弯的状态和零件的铸造毛坯还是加工后的状态可从单一零件文档中浏览或描述在同一工程图中，?其它同类软件只有通过使用派生零件的方法才能实现。
3．3．图形显示和性能方面，利用配置功能SolidWorks??可通过隐藏/显示和压缩等手段实现同一部件的不同个体显示在同一总装配体中，而其它同类软件是无法做到的，即在其它同类软件的装配体内，一个部件的所有实例必须是相同的。
这将大大降低显示性能。
3．4．配置提供了便于创新的结构化平台，帮助工程师扩充功能达到了新的高度。SolidWorks??的管道设计模块就是利用配置管理的功能，工程师只要通过简单的拖拉操作即可实现自动找出与已有管接头尺寸完全配合的管道规格，而无须事先指定相应尺寸规格的管道，也正是基于配置；SolidWorks??方便地实现了有孔时自动从标准件库中找到合适尺寸的螺栓与之配合，同时又找到相应规格的螺母和垫圈与螺栓配合；SolidWorks??之模具模块也是利用了配置来管理其模架库；SolidWorks??还利用配置技术创建了一基于INTERNET的三维产品目录管理和交付服务的实时在线3D网站(https://www.doczj.com/doc/436584189.html,);?SolidWorks??中所提供高级功能如Smartparts,柔性化的子装配以及交替位置视图等也都是因为有了配置才有了实现的可能。其它同类软件的固有结构决定他们不能支持功能强大的配置管理。
4．易用性及对传统数据格式的支持
4．1．SolidWorks??完全采用了微软Windows的标准技术，如标准菜单，工具条，组件技术，结构化存取，内嵌VB(VBA)以及拖放技术等。设计者进行三维产品设计的过程自始至终享受着Windows系统所带来的便捷与优势。其它同类软件虽然也是与Windows兼容的产品，但其仍无法真正在整个系统内采用拖放技术，也无法在系统内自动地进行VB编程和过程回放。
4．2．SolidWorks??完全支持dwg/dxf输入输出时的线型，线色，字体及图层。并所见即所得地输入尺寸，使用一个命令即可将所有尺寸变为SolidWorks??的尺寸并驱动草图，而且可以任意修改尺寸公差和精度等。其它同类软件只能成组地输入尺寸，因而这些尺寸无法被修改和变得象在原始系统内那样灵活，这使得其它同类软件要想利用已有工程图变得非常困难。
4．3．SolidWorks??提供各种3D软件数据接口格式，其中包括Iges、Vdafs、Step、Parasolid、Sat、STL、MDT、UGII、Pro/E、SolidEdge、Inventor等格式输入为零件和装配，还可输出VRML、Tiff、Jpg等等文件格式。
5．零部件镜像
SolidWorks??中提供了零部件的镜像功能，不仅镜像零部件的几何外形，而且包括产品结构和配合条件，还可根据实际需要区分是作简单的拷贝还是自动生成零部件的对称件。这一功能将大大节约设计时间，提高设计效率。而其它同类软件是没有这一重要功能的。
装配特征
SolidWorks??提供完善的产品级的装配特征功能，以便创建和记录特定的装配体设计过程。实际设计中，根据设计意图有许多特征是在装配环境下在装配操作发生后才能生成的，设计零件时无需考虑的。在产品的装配图作好之后，零件之间进行配合加工比如：零件焊接、切除、打孔等功能。
SolidWorks??支持大装配的装配模式，拥有干涉检查、产品的简单运动仿真、编辑零件装配体透明的功能。
7．工程图(RapidDraft,剖中剖,交替位置视图)
SolidWorks??提供全相关的产品级二维工程图，现实世界中的产品可能由成千上万个零件组成，其工程图的生成至关重要，其速度和效率是各3D软件均要面临的问题。SolidWorks??采用了生成快速工程图的手段，使得超大型装配体的工程图的生成和标注也变得非常快捷。
SolidWorks??可以允许二维图暂时与三维模型脱离关系，所有标注可以在没有三维模型的状态下添加，同时用户又可随时将二维图与三维模型同步。从而大大加速工程图的生成过程。
SolidWorks??在已有配置管理的技术基础上提供了生成交替位置视图的功能，从而在工程图中清晰地描述出类似于运动机构等的极限位置视图。其它同类软件是无法生成这种视图的。因为其它同类软件没有配置管理，也就无法提供由此而创新出的各种功能。
SolidWorks??提供GB标注标准，可以生成符合国内企业需要的工程图，用于指导生产。
8．eDrawing
SolidWorks??一向以创新领先而着称，其中eDrawing的出现就是一个典型代表。长期以来，工程技术人员交换工程设计信息的主要方式就是二维工程图，而要读懂一张复杂的产品工程图是一件非常费时费力的事。
eDrawing的出现使得工程师们交换设计信息变得便捷而又轻松，还是一张二维工程图，却赋予了更多的智能和信息，轻松实现二维图纸三维看，而且以三维动画方式展现产品各个角度和剖面的细节，结构再复杂的产品也可让设计者在几分钟内了如指掌。同时，所生成的电子文件体积小巧，便于传递。文档内还包含了免费的浏览工具，任何人可以在任何一
台装有Windows系统的PC机上进行自由地浏览，而无需任何其他软件的支持。
9．钣金设计
SolidWorks??提供了非常强劲的钣金设计能力。
9．1．任意复杂的钣金成型特征均可在一拖一放中完成；钣金件的展开件也会自动生成，可以制作企业内部的钣金特征库、钣金零件库。
9．2．SolidWorks??中钣金设计的方式与方法与零件设计的完全一样，用户界面和环境也相同，而且还可以在装配环境下进行关联设计；自动添加与其他相关零部件的关联关系，修改其中一个钣金零件的尺寸，其它与之相关的钣金零件或其他零件会自动进行修改。
9．3．因为钣金件通常都是外部围绕件或包容件，需要参考别的零部件的外形和边界，从而设计出相关的钣金件，以达到其他零部件的修改变化会自动影响到钣金件变化的效果。
9．4．SolidWorks??还利用配置的优越性，收集所有折弯并可单独压缩从而展示零件的加工过程。9．5．SolidWorks??提供了把三维建模和钣金零件设计进行混全设计的能力，通过这种能力，用户可以设计出相关复杂的钣金零件。
9．6．SolidWorks??提供了二次折弯、自动卷边、一次折弯、建立成型工具、插入折弯系数表、展开、展开除料、成型零件除料等多方面功能，用户可以结合实际综合运用这些功能，并设计出比较符合产品设计需要的零件。9．7．SolidWorks??的二维工程图可以生成成型的钣金零件零件工程图，也可以生成展开状态的工程图，也可以把两种工程图放在一张工程师中，同时可以提供加工钣金零件的一些过程数据，生成加工过程中的每个工程图。
10．3D草图
SolidWorks??提供了直接绘制三维草图的功能，在友好的用户界面下，象绘制线架图一样不再局限在平面上，而是在空间直接画草图，因而可以进行布线，管线及管道系统的设计；这一功能在主流实体造型领域内是独一无二的，而且是作为SolidWorks??内置功能。
如果设计中有管线零部件，SolidWorks??可直接解决问题；此外3D草图还可作为装配环境下的布局草图进行关联设计。其它同类软件是没有这一功能的。
11.曲面设计
曲面设计功能对三维实体造型系统尤为重要，SolidWorks??提供了众多的曲面创建命令，同时还提供了多个高级曲面处理和过渡的功能如混合过渡，剪裁，延伸和缝合等，而且是完全参数化的；从而帮助设计者快捷而方便地设计出具有任意复杂外形的产品。
12．基于INTERNET的协同工作
12．1．现在的时代是网络的时代，SolidWorks??深知这一点，因而采用了超链接，3D会议，eDrawings，Web文件夹以及3D实时托管网站等技术来实现基于internet的协同工作。
3D实时托管网只需一点鼠标即可将三维产品以多种通用格式发布到网上，便于大家浏览与切磋；网站既可以建立在局域网上，也可以发布到SolidWorks所托管的网站上。
12．2．SolidWorks??以web文件夹作为局域网和Internet的共同共享文件夹和资源中心，方便地实现对零件，装配和工程图的共同拥有和协同合作。其它同类软件不支持web文件夹。
13．动画功能——Animator
SolidWorks??提供了一个动画功能，它把屏幕上的三维模型以及我们所作的操作记录下来，生成脱离软件环境并可直接在WINDOWS平台下面运行的动画文件。利用这些文件用户可制作产品的多媒体文件，以供设计评审、产品宣传、用户之间交流，技术协调运用。
动画功能可以生成产品的装配过程、爆炸过程、运动过程的动画文件，同时也生成各个过程的组合的动画文件。14．渲染功能——PhotoWorks
SolidWorks??提供了产品的渲染功能，提供了材质库、光源库、背景库，可以在产品设计完成还没有加工出来的情况下，生成产品的宣传图片，同输出通过的图片文件格式如：JPG、GIF、BMP、TIFF等。
用户可以通过调整软件环境下的光源、背景和产品的材质，并在产品的一些面上进行贴图操作，可以生成专业级的产品图片。
15．Toolbox工具箱
SolidWorks??的Toolbox工具箱提供了建立企业库文件的工具，可以对轴承等一些通用的标准零件进行计算，提供了ISO、ANSI等标准的标准件库，并可与装配环境进行自动插入。
16．管道设计—Piping
对于化工或对设计管道的企业，运用管道设计—Piping功能可以自动布置管道，并生成相关的管道布置图。同时，它提供了制作管道库的工具。
17．特征识别—FeatureWorks
SolidWorks??提供了特征识别的功能，它可以把其他软件的数据进行分析，自动生成它识别的特征，并可进行编辑和修改。
SOLIDWORKS实用技巧大全（设置） MW-20170915 在使用SolidWorks进行产品设计时，为了提高使用效率和符合设计者的习惯，用户可以对SolidWorks进行用户化设置。本文将介绍自定义SolidWorks的一些非常实用的设置，同时让读者对自定义SolidWorks有较深的了解和认识。设置分为系统设置和文档设置，首先要明白这2个设置的区别，系统设置是关于solidworks软件的设置，对所有打开的文档都有作用。文档设置是针对当前文档，跟随文档走的，所以可以通过保存让不同的文档拥有不同的文档设置。 系统设置 启动时打开上次打开的文档 默认设置是【从不】，如果选择始终，就可以在下次启动SW时自动打开上次正常关闭SW前所打开的文档，说正常关闭是指不包括SW崩溃或者非正常关机等的情况。
输入尺寸值 默认设置是勾选的，意义在于每次标注尺寸之后都会自动激活输入尺寸的界面，用于模型草图需要所有尺寸都需要自己意图来定义，当不需要可以定义每个尺寸，只是用于形状约束时，可以取消勾选，便于快速标注尺寸 声音 默认的情况下，SW的声音设置都是【无】，需要自己手动设置，设置的好处是，当我们需要完成一个时间很长的操作时，不用盯着界面等待SW完成，可以在等待的同时切换到别的工作，等SW完成指定的操作，会发出设定的声音提示我们。设置方法如下：
重新使用所删除的辅助、局部及剖面师徒中的视图字母 通过勾选该设置可以使编辑工程图时，局部，辅助视图，剖面视图的字母自动保持连续。
背景颜色 修改视区颜色，可以让背景颜色符合自己的喜好，绿色可以保护视力，具体设置如下：
CAD基础第十一讲SolidWorks软件简介 一、概述：1、简介：SolidWorks是一套三维机械零件设计自动化软件，是95年推出。 评审专家指出，SolidWorks 2001Plus既有直观友好的界面，高效率的设计功 能，学习周期短，具有强大的实体造型能力，可以让设计者很快轻松上手。 2、特点：（1）新的设计思路： AutoCAD代替了原有的手工设计，设计时画出二维的装配图及零件图，生产出零部件后，发现问题，再重新修改设计。 而SolidWorks是设计出三维零件后进行装配，可以动态地查看装配体的所有运动，并对零部件进行动态的干涉和间隙检测，还可以应用智能零件技术进行装配。 （2）SolidWorks提供了基于特征的实体建模功能，可以通过拉伸 特征、旋转特征、薄壁特征，抽壳、阵列、打孔操作实行产品的设计。 （3）采用尺寸驱动，定型状的同时就标注尺寸，尺寸变化时形状也会发生改变，由模型生产的图纸和装配体因为尺寸修改，会自动地进行更新。 （4）有FeatureManager设计树，（特征管理器设计树） 用于激活零件装配体或工程图的大纲视图，组织和管理设计信息，可方便查看模型或装配体的构造情况，查看工程图中不同图纸和视图。 3、启动和工作界面 （1）启动和初始界面 单击新建文件出现新建文件对话框，在模板中选零件，装配体或工程 图，可在窗口中进行新零件，装配体或工程图的设计。 （2）SolidWorks 2001Plus的工作界面。 包括、标题栏、菜单栏、工具栏 工具栏：打开工具栏，“自定义”对话框中选择“命令”拖拉图标到工具栏中。 状态栏：显示当前任务，指针位置坐标和其他相关参考信息。 FeatureManager设计树。 指针：指针是交互设计时反馈信息。 二.草图的绘制：草图是实体的二维轮廓，构成草图的点，直线、圆弧等元素称为草图 的实体，而特征是在创建平面（基准面，模型平面）上的草图通过造型功能而生成。 1、草图创建和基准面设置 打开草图绘制按钮（在默认基准面上）或选取基准面，在基准面上绘制草图。 基准面的设置，原始设置有三个基准面，在设计树中单击基准面才会显示。 新基准面的建立：创建草图不在坐标面上，也不在模型面上，可通过命令建立新 基准面。命令出现基准面草图特征管理器，可有五种方法生成新基准面。 （1）通过直线和点（2）点和平行面（3）两面夹角（4）等距平面（5）垂直于曲线（6）曲面几切平面。
Solidworks 功能模块介绍 广州宇喜资讯科技有限公司廖仲华 1.TolAnalyst 是一种公差分析工具，用于研究公差和装配体方法对一个装配体的两个特征间的尺寸向上层叠所产生的影响。每次研究的结果为一个最小与最大公差层叠、一个最小与最大和方根 (RSS) 公差层叠、及基值特征和公差的列表。 2.ScanTo3D 使用 SolidWorks 软件的 ScanTo3D 功能，您可以从任何扫描器打开扫描数据（网格或点云文件）或从数学软件中打开曲线数据，准备数据，然后将之转换成曲面或实体模型。 3.SolidWorks Motion 您可使用运动分析（可在SolidWorks premium 的SolidWorks Motion 中使用）精确模拟并分析装配体的运动，同时合成运动算例单元的效果（包括力、弹簧、阻尼以及摩擦）。运动分析算例将运动算例单元在运动计算中与配合结合。因此，运动约束、材料属性、质量、及零部件接触包括在 SolidWorks Motion 运动学解算器计算中 4.SolidWorks Simulation SolidWorks? Simulation 是一个与 SolidWorks?完全集成的设计分析系统。SolidWorks Simulation 提供了单一屏幕解
决方案来进行应力分析、频率分析、扭曲分析、热分析和优化分析。SolidWorks Simulation 凭借着快速解算器的强有力支持，使得您能够使用个人计算机快速解决大型问题。SolidWorks Simulation 提供了多种捆绑包，可满足您的分析需要。 SolidWorks Simulation 节省了搜索最佳设计所需的时间和精力，可大大缩短产品上市时间。 5.CirtuitWorks CircuitWorks 只可为 SolidWorks Premium 用户所用，但CircuitWorks Lite 可让所有 SolidWorks 用户输入 IDF 2.0 和3.0 文件以创建 SolidWorks 零件模型 6.SolidWorks Routing 您可以使用 SolidWorks Routing 生成一特殊类型的子装配体，以在零部件之间创建管道、管筒、或其它材料的路径。 7.SolidWorks Workgroup PDM Workgroup PDM 应用程序为项目数据管理软件，在SolidWorks?环境内部运行或作为独自应用程序在 SolidWorks Explorer 中运行。Workgroup PDM 以检出、检入、修订控制及其它管理任务的步骤来控制项目。SolidWorks Explorer 是一个文件管理工具，可帮助您进行诸如重新命名、替换和复制SolidWorks 文件之类的工作。您可显示文档的参考，使用各种准则搜索文档，并列举文档的所有使用之处。 您可在有或在无SolidWorks 应用程序的情况下使用
旋转模型：水平或竖直：方向键；水平或竖直90 度：Shift+方向键；顺时针或逆时针：Alt+左或右方向键 平移模型：Ctrl+方向键 放大：Z 缩小：z 整屏显示全图：f 上一视图：Ctrl+Shift+Z 视图定向菜单：空格键 前视：Ctrl+1 后视：Ctrl+2 左视：Ctrl+3 右视：Ctrl+4 上视：Ctrl+5 下视：Ctrl+6 等轴测：Ctrl+7 正视于：Ctrl+8 过滤边线：e 过滤顶点：v 过滤面：x 切换选择过滤器工具栏：F5 切换选择过滤器（开/关）：F6 新建文件：Ctrl+N 打开文件：Ctrl+O 从WEB 文件夹打开：Ctrl+W 从零件制作工程图：Ctrl+D 从零件制作装配体：Ctrl+A 保存：Ctrl+S 打印：Ctrl+P 重复上一命令：Enter 在PropertyManager 或对话框中访问在线帮助：F1 在FeatureManager 设计树中重新命名一项目（对大部分项目适用）：F2 展开或折叠FeatureManager设计树：c 重建模型：Ctrl+B 强使重建模型及重建其所有特征：Ctrl+Q 重绘屏幕：Ctrl+R (数控技术网https://www.doczj.com/doc/436584189.html,) 在打开的SolidWorks 文件之间循环：Ctrl+Tab 直线到圆弧/圆弧到直线（草图绘制模式）：a 撤消：Ctrl+z 剪切：Ctrl+x 复制：Ctrl+c
粘贴：Ctrl+v 删除：Delete 下一窗口：Ctrl+F6 关闭窗口：Ctrl+F4 后视CTRL 2 重建模型CTRL B 底视CTRL 6 Redraw CTRL R 复制CTRL C 右视CTRL 4 剪切CTRL X 保存CTRL S 删除Delete 选择边E Forced Rebuild CTRL Q 选择面X 前视CTRL 1 选择顶视V 帮助Shift F1/F1 打开/关闭选择过滤器F5 (Toolbar) 左视CTRL 3 切换选择过滤器F6 顶视CTRL 5 新建CTRL N Undo CTRL Z 打开CTRL O 视图对话框SpaceBar 粘贴CTRL V 放大Shift Z 前一视图CTRL Shift Z 缩小Z 打印CTRL P 缩放到屏幕F 上下二等角轴测CTRL 7 新建Ctrl+N 打开Ctrl+O 关闭Ctrl+W 保存Ctrl+S 打印Ctrl+P 浏览最近文档R 撤销Ctrl+Z 恢复Ctrl+Y 重复上一命令Enter 剪切Ctrl+X
五、SolidWork 简介 创新的、易学易用的而且价格平宜的SolidWorks是Windows原创的三维设计软件。其易用和友好的界面，能够在整个产品设计的工作中，SolidWorks完全自动捕捉设计意图和引导设计修改。在SolidWorks的装配设计中可以直接参照已有的零件生成新的零件。不论设计用"自顶而 下"方法还是"自底而上"的方法进行装配设计，SolidWorks都将以其易用的操作大幅度地提高设计的效率。SolidWorks有全面的零件实体建模功能，其丰富程度有时会出乎设计者的期望。用SolidWorks的标注和细节绘制工具，能快捷地生成完整的、符合实际产品表示的工程图纸。 SolidWorks具有全相关的钣金设计能力。钣金件的设计即可以先设计立体的产品也可以先按平面展开图进行设计。SolidWorks软件提供完整的、免费的开发工具(API)，用户可以用微软的Visual Basic、Visual C++或其它支持OLE的编程语言建立自己的应用方案。通过数据转换接口，SolidWorks可以很容易地将目前市场几乎所有的机械CAD软件集成到现在的设计环境中来。为比较评价不同的设计方案，减少设计错误，提高产量，SolidWorks 强劲的实体建模能力和易用友好的Windows界面形成了三维产品设计的标准。机械工程师不论有无CAD的使用经验，都能用SolidWorks提高工作效率，使企业以较低的成本、更好的质量更快将产品投放市场。而最有意义的是，用于SolidWorks的投资是容易承受的，这使得参加工程设计的所有人员都能在他们桌面上的计算机进行三维设计。 Solidworks特性介绍用户界面 SolidWorks软件在用户界面方面的方便程度是世界公认的，但SolidWorks公司还是努力地改进软件的用户界面，使得设计工作更加自动化。Solidworks去掉了一些多余的对话框，而以隐含的右键菜单所代替，最明显的是能够将特征管理器沿水平拆分。这使得进行某些特殊命令操作时，如检查装配关系，而不会迷失在特征树的位置。这对于大型装配体和复杂零件的操作也非常重要，因为零件复杂以后，特征管理树会很长，有时很难同时观察特征树的最上端和特征树的最下端。有了特征管理器的拆分功能，这一切都成为可能。草图设计 SolidWorks软件所有的零件都是建立在草图基础上的，草图功能的提高会直接影响到对零件的可编辑能力的提高。在Solidworks中，增加了样条编辑控制功能，当样条处于编辑状态时，一个小三角箭头会出现在样条曲线上。当小符号沿着样条曲线拖动时，箭头的方向会不断改变，以表示各点不同的曲率。当沿着箭头拖动时，样条的曲率会实时改变。这一功能的增加，使得SolidWorks的用户更加方便地控制零件的形状。 由于三维样条曲线的引入使得三维草图功能显著地提高。用户可以直接控制三维空间的任何一点，以达到控制三维样条的目的，从而直接控制草图的形状。这对于创建绕线电缆和管路设计的用户是非常方便的。曲面建模
1 您可以使用CTRL+TAB 键循环进入在SolidWorks 中打开的文件。 2 使用方向键可以旋转模型。按CTRL 键加上方向键可以移动模型。按ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。 3 您可以钉住视图定向的对话框，使它可以使用在所有的操作时间内。 4 使用z 来缩小模型或使用SHIFT + z 来放大模型。 5 您可以使用工作窗口底边和侧边的窗口分隔条，同时观看两个或多个同一个模型的不同视角。 6 单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。当对话框出现时，单击准则并从其下拉清单上选择过定义或悬空。 7 您可以在FeatureManager设计树上拖动零件或装配体的图标，将其放置到工程图纸上自动生成标准三视图。 8 您可以用绘制一条中心线并且选择镜向图标然后生成一条"镜向线"。 9 您可以按住CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。 10 您可以在FeatureManager设计树上以拖动放置方式来改变特征的顺序。 11 当打开一个工程图或装配体时，您可以借助使用打开文件对话框中的参考文件按钮来改变被参考的零件。 12 如果隐藏线视图模式的显示不够精准，可以使用工具/选项/文件属性/图象品质/线架图品质，以调整显示品质。 13 您可以用拖动FeatureManager设计树上的退回控制棒来退回其零件中的特征。 14 使用选择过滤器工具栏，您可以方便地选择实体。 15 按住CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上，您可以在许多边线和面上生成圆角、倒角、以及孔的复制。 16 在右键的下拉菜单上选择"选择其他"的选项可以在该光标所在位置上做穿越实体的循环选择操作。 17 单击菜单上的工具/选项/文件属性/颜色，然后从清单上选择一个特征类型，接着单击编辑来选择颜色，您可以对选择的特征类型指定颜色。 18 在绘制草图时您可以经常使用Esc 键将光标恢复到选择模式下。 19 当对话框打开时您可以使用视图工具栏上的图标工具来调整模型的视角方位。 20 您可以将光标移至工程剖面视图的剖面线上，单击右键并选择其属性选项来改变剖面线。 21 您可以在零件上生成特征的阵列，以及阵列的阵列。在装配体中，您可以生成零部件的阵列以及装配体层特征的阵列。 22 如要确认工具栏按钮的功能，可以将光标移到工具栏上的图标按钮上停留一会儿，工具提示即会显示按钮的功能，并且在状态栏上会出现此工具按钮的功能描述。 23 完全定义的草图将会以黑色显示所有的实体，若有欠定义的实体则以蓝色显示。 24 装配体中所放入的第一个零部件会默认成固定。若要移动它，在该零部件上单击右键，并选择浮动选项。 25 在使用零件族表格时，将尺寸名称复制和粘贴到表格中会是一个较好的方式，这样能够确保尺寸名称相吻合。 26 剖切线可以包括圆弧。当您能生成此剖面视图时，通过将适当视图的段落旋转到投影平面的方式来展开剖面视图。 27 在装配体体中您可以按住CTRL 键，并且在FeatureManager设计树中拖动一个装配体中的零部件到绘图窗口内，如此可以在装配体上生成该零部件的另外一个实例。 28 经由我们的网址: https://www.doczj.com/doc/436584189.html, ，您可以查询最新的SolidWorks 新闻信息。 29 您可以在工程视图上显示视图箭头和名称。请在工程视图上单击右键，选择属性，单击"显示视图箭头"，
160 您可通过右键单击材料明细表，选择属性，然后选择内容标签来将材料明细表中的项目分类。单击任何显示在标签上的列以此标签分 类。再次单击将使用反序。
161 消除选择材料明细表内容标签上的绿色复选符号将隐藏零部件，同时保留编号结构不变。 164 您可单击图层对话框内的灯泡来将图层打开或关闭。当图层为关闭时，指定给图层的任何实体将被隐藏。 165 装配体特征可以有此特征不包括的零部件。欲不包括一零部件，右键单击FeatureManager 设计树中的特征然后选择特征范围。 166 您可使注释与工程视图相连接（他们将移动以保持与工程视图相对应的位置） 。将动态工程视图
打开，右键单击视图然后选择 " 视图锁焦 " 。这将使视图保持激活，即使当光标移动到其它工程视图上时。 167 鼠标中键旋转 SolidWorks 模型。 Shift + 鼠标中键将放大或缩小。 Ctrl + 鼠标中键将平移。对于工程图，鼠标中键本身即可平移。 168 您可改变工程图上的超文本链接位置。您可将指针移动到角落上，一旦指针显示变为一?quot;A"
时，拖动链接，然后您可更改链接的 位置。 169 您可按空格键来显示视图定向对话。 170 配合 PropertyManager 中的 " 延缓配合 " 复选框允许您生成多个配合而不改变零部件的位置。当您取消复选此选项时，所有的配合将解出而且所有的零部件将移动到位。
当添加尺寸时，右键单击可锁定尺寸的方向。( 角度向内 / 向外，或水平 / 垂直 / 平行 ) 。然后您可拖动数字将文字放置在您需要的地方而不改变方向。 172 实体选择过滤器工具栏可按 F5 键来关闭 / 打开。激活的过滤器可按
SolidWorks 2005的各插件详细说明 https://www.doczj.com/doc/436584189.html,发布：2009-2-8 9:37:17来自：模具网浏览：357 次 SolidWorks 的插件与集成软件介绍 很多初学者搞不清SolidWorks软件的各类插件的真实用途，这里做一些简要介绍，并不断更新中。 如果插件中有“与SolidWorks完全集成”则表明该插件已集合在SolidWorks软件中，一般用OFFICE PRO模式安装即可正 常使用! 请注意，我也没有那么多插件，如果有需要且我也有的话我会提供相关信息的。 PhotoWorks 高级渲染软件与SolidWorks完全集成 PhotoWorks软件用于产品真实效果的渲染，可产生高级的渲染效果图，该软件使用非常方便，设计人员可以利用渲染向导 一步步完成零件或装配真实效果的渲染。 利用PhotoWorks可以进行以下几种渲染： 1. 设置模型或表面的材质和纹理 2. 为零件表面贴图 3. 定义光源、反射度、透明度以及背景景象 4. 利用现有的材质和纹理定义新材质或纹理 5. 图像可以输出到屏幕或文件 6. 可以进行实时渲染 FeatureWorks 特征识别软件与SolidWorks完全集成
大部分三维设计软件都提供了数据接口，利用数据接口可以读入标准格式的数据文件，如IGES、EAT等。但输入到设计环境中的模型只是一种实体的模型，无法区分输入模型的特征，对模型的修改很不方便。 利用FeatureWorks可以在SolidWorks的零件文件中对输入的实体特征进行识别。实体模型被识别为特征以后，在SolidWorks中以特征的形式存在，并和用SolidWorks软件生成的特征相同。FeatureWorks对静态的转换文件进行智能化处理， 获取有用的信息，减少了重建模型所花费的时间。 FeatureWorks最适合识别规则的机加工轮廓和钣金特征，其中包括拉伸、旋转、孔和拔模等特征。 1. 拉伸特征，特征的轮廓是由直线、圆或圆弧构成 2. 圆柱或圆锥形状的旋转特征 3. 所有孔特征，包括简单孔、螺纹孔和台阶孔 4. 筋和拔模特征 5. 等半径圆角 Animator 与SolidWorks完全集成的、易学易用的动画制作软件 产品的交互动画将SolidWorks的三维模型实现动态的可视化，摄制产品设计的模拟装配过程、模拟拆卸过程和产品的模拟 运行过程，从而实现动态设计。 Animator具有如下特点： 1. Animator与SolidWorks和PhotoWorks软件无缝集成，可以充分利用SolidWorks的实体模型和PhotoWorks的渲染功 能。 2. 利用动画向导，可以非常容易地对SolidWorks零件或装配体环境制作动画。 3. 爆炸或解除爆炸动画，来展示装配体中零部件的装配关系。
1、键盘上按Space空格键能出现视图选项菜单，确认哪一个时鼠标连续按两下才有效； 2、在“工具--选项--系统选项-草图”，勾选在“草图生成时垂直于草图基准面”，这样可以使得新生成一个草图时平面会自动调整至正视状态。 3、中心线用于标注，其可由普通直线转换而来： ①注明位置关系。如果有很多空位于同一水平线上，用中心线连起来，标注一次即可。②说明图形关于中心线对称，标注时可以只标注相对尺寸。如图所示。 除此之外，中心线/基准面在旋转对称操作时也是非常重要。 4、在Solidworks中画图时要记住一点，对于有些比较复杂的平面图形，我们并不一定要一次性画到位，可以先画一个大致图形，通过“裁剪命令”来实现最终图形。
5、在我们草图上绘制图形的过程中系统会自动对图形添加几何约束，如下图中的绿色标记所示： 一旦这些几何约束形成，直线的几何关系就不能被直接改变，如上图中带“-”号的直线就不能再平面内转角度，只能平移。要想解除这些几何关系，可以鼠标左键点击对应绿色标记，然后Delete键删除。 如果不想显示这些约束标记，找到“视图”—“草图几何关系（E）”，点击该按钮使其处于非激活状态，绿色小图标自动消失。 6、转换实体引用： 转换实体引用可以使你所选择的实体的边界投影到你所要进行草绘的平面上，成为草绘的组成元素。将所选元素（草图实体或者模型上的元素）投影到所选的草图绘制平面上，作为草图里的草图实体存在。 需要注意的是使用该命令时必须在“绘制草图”状态下使用。 7、Solidworks和Design Modeler画图时有一点是一样的，如果形成一个完整几何约束的二维图形时线条颜色是会变成一致的，Solidworks中是变成黑色，DM 中是变成蓝色。如果线条颜色有不一样的，那就意味着还有线条的尺寸没有标注完全，或者是它们在坐标轴中的位置可变，没有固定下来，图形仍旧处于可变状态。 8、在Solidworks中画立体图和DM中总体思路是一样的： ①插入—草图绘制，这时需要定义一个草图平面，可以从“三视图”或其他基准面中选一个，也可以鼠标点击已有几何体的某一个表面来选中；
美国SolidWorks公司是一家专门从事开发三维机械设计软件的高科技公司，公司宗旨是使每位设计工程师都能在自己的微机上使用功能强大的世界最新CAD/CAE/CAM/PDM系统，公司主导产品是世界领先水平的SolidWorks软件。 90年代初，国际微机市场发生了根本性的变化，微机性能大幅提高，而价格一路下滑，微机卓越的性能足以运行三维CAD软件。为了开发世界空白的基于微机平台的三维CAD系统，1993年PTC公司的技术副总裁与CV公司的副总裁成立SolidWorks公司，并于1995年成功推出了SolidWorks软件，引起世界相关领域的一片赞叹。在SolidWorks软件的促动下，1998年开始，国内、外也陆续推出了相关软件；原来运行在UNIX操作系统的工作站CAD软件，也从1999年开始，将其程序移植到Windows操作系统中。 SolidWorks软件是世界上第一个基于Windows开发的三维CAD系统，该系统在1995-1999年获得全球微机平台CAD系统评比第一名，从1995年至今，已经累计获得十七项国际大奖 第一个基于Windows平台的三维机械CAD软件? 第一个创造了FeatureManager特征管理员的设计思想? 第一个在Windows平台下实现的自顶向下的设计方法? 第一个实现动态装配干涉检查的CAD软件? 第一个实现智能化装配的CAD公司? 第一个开发特征自动识别FeatureWorks的软件公司? 第一个开发基于Internet的电子图板发布工具(eDrawing)的CAD公司? 等等? 由于SolidWorks出色的技术和市场表现，不仅成为CAD行业的一颗耀眼的明星，也成为华尔街青睐的对象。终于在1997年由法国达索公司以三亿一千万的高额市值将SolidWorks全资并购。公司原来的风险投资商和股东，以原来一千三百万美元的风险投资，获得了高额的回报，创造了CAD行业的世界纪录。并购后的SolidWorks以原来的品牌和管理技术队伍继续独立运作，成为CAD行业一家高素质的专业化公司。 功能描述 1、Top?Down(自顶向下)的设计 自顶向下的设计是指在装配环境下进行相关设计子部件的能力，不仅做到尺寸参数全相关，而且实现几何形状、零部件之间全自动完全相关，并且为设计者提供完全一致的界面和命令进行全自动的相关设计环境。 用户可以在装配布局图做好的情况下，进行设计其它零部件，并保证布局图、零部件之间全自动完全相关，一旦修改其中一部分，其它与之相关的模型、尺寸等自动更新，不需要人工参与。 2、Down?Top?(自下向上)的设计 自下向上的设计是指在用户先设计好产品的各个零部件后，运用装配关系把各个零部件组合成产品的设计能力，在装配关系定制好之后，不仅做到尺寸参数全相关，而且实现几何形状、零部件之间全自动完全相关，并且为设计者提供完全一致的界面和命令进行全自动的相关设计环境。 用户可以在产品的装配图做好后，可以设计其它零部件、添加装配关系，并保证零部件之间全自动完全相关，一旦修改其中一部分，其它与之相关的模型、尺寸等自动更新，不需要人工参与。 3、配置管理 在SolidWorks??中，用户可利用配置功能在单一的零件和装配体文档内创建零件或装配体的多个变种(即系列零件和装配体族)，而其多个个体又可以同时显示在同一总装配体中。其它同类软件无法在同一装配体中同时显示一个零件的多个个体，其它同类软件也无法创建装配体族。具体应用表现在： 3．1．设计中经常需要修改和重复设计，并需要随时考查和预览同一零部件的不同设计方案和设计阶段，或者记录下零部件在不同尺寸时的状态或不同的部件组合方案，而不同的状态和方案又可同时在一张工程图或总装配体内同时显示出来，因而SolidWorks??利用配置很好地捕捉了实际设计过程中的修改和变化，满足了各种设计需求。 3．2．特定的设计过程如钣金折弯的状态和零件的铸造毛坯还是加工后的状态可从单一零件文档中浏览或描述在同一工程图中，?其它同类软件只有通过使用派生零件的方法才能实现。 3．3．图形显示和性能方面，利用配置功能SolidWorks??可通过隐藏/显示和压缩等手段实现同一部件的不同个体显示在同一总装配体中，而其它同类软件是无法做到的，即在其它同类软件的装配体内，一个部件的所有实例必须是相同的。
SOLIDWORKS常用的默认快捷键及技巧（转载） SolidWorks的其它快捷键要先自定义，选“工具”－“自定义”－“键盘”，可按照你用AUTOCAD的习惯来设定。 旋转模型： 水平或竖直方向键 水平或竖直90度Shift+方向键 顺时针或逆时针Alt+左或右方向键 平移模型Ctrl+方向键 放大SHIFT+z 缩小z 整屏显示全图f 打开文件Ctrl+O 保存Ctrl+S 额外快捷键： 撤消Ctrl+z 剪切Ctrl+x 复制Ctrl+c 粘贴Ctrl+v 删除Delete 下一窗口Ctrl+F6 关闭窗口Ctrl+F4 重建模型Ctrl+B 强使重建模型及重建其所有特征Ctrl+Q 重绘屏幕Ctrl+R 在打开的SolidWorks文件之间循环Ctrl+Tab 直线到圆弧/圆弧到直线（草图绘制模式）a 视图定向： 视图定向菜单空格键 前视Ctrl+1 后视Ctrl+2 左视Ctrl+3
右视Ctrl+4 上视Ctrl+5 下视Ctrl+6 等轴测Ctrl+7 选择过滤器： 过滤边线e 过滤顶点v 过滤面x 切换选择过滤器工具栏F5 切换选择过滤器(开/关)F6 以下内容转载自百度百科，学习中…… Solidworks快捷键及技巧 －－来源：百度百科 1您可以使用CTRL+TAB键循环进入在SolidWorks中打开的文件。 2 使用方向键可以旋转模型。按CTRL键加上方向键可以移动模型。按ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。 3您可以钉住视图定向的对话框，使它可以使用在所有的操作时间内。 4使用z来缩小模型或使用SHIFT+z来放大模型。 5您可以使用工作窗口底边和侧边的窗口分隔条，同时观看两个或多个同一个模型的不同视角。 6单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。当对话框出现时，单击准则并从其下拉清单上选择过定义或悬空。 7您可以在FeatureManager设计树上拖动零件或装配体的图标，将其放置到工程图纸上自动生成标准三视图。 8您可以用绘制一条中心线并且选择镜向图标然后生成一条"镜向线"。 9您可以按住CTRL键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。 10您可以在FeatureManager设计树上以拖动放置方式来改变特征的顺序。 11当打开一个工程图或装配体时，您可以借助使用打开文件对话框中的参考文
Solidworks 插件PDMworks 介绍 PDMWorks 是一个经历生产实践考验的，是第一个，也是唯一一个紧密集成于SolidWorks 用户界面、具有Windows 原创操作风格的图文件管理解决方案。她实施快捷、使用简单、经济实惠，帮助我们缩短产品上市周期，减少设计失误，提高设计效率。 她有以下六个显著特点： （1）快速实施，快速获得投资回报 我们知道企业级的PDM 解决方案需要漫长的规划和实施过程，而PDMWorks 具有实施快，见效快的特点。一旦配备了PDMWorks，您的设计小组在最少的技术支持下，也可以说无需任何自定义修改，就会即刻产生明显的生产力。安装和配置这些软件只需花费不到两小时的时间，使用PDMWorks 您就开始成为PDM 技术的受惠者，迅速收回投资回报。 （2）更简便、更有效地控制文件版本，管理CAD 项目 改良产品设计的次数越多，与他人协作的工作量越大，需要管理的CAD 文件版本和关联数据就会更多。因为每一个小小的失误都有拖延设计进程，增大设计开支的危险。 尽管企业级的产品数据管理（PDM）解决方案能够改进跨地点、跨部门的工作流程，但是这样的系统是一项庞大的规划和实施工程。PDMWorks 则与之不同，她实施快捷，应用简单，能够自动捕捉文件的历史修改纪录，确保您和您设计组的其他成员及时获取正确的文件版本，并且清楚地跟踪各个文件被谁操作过，何时被操作过。 PDMWorks 经历生产实践的考验证明，PDMWorks 不愧为确保设计组成员在正确的时间获得正 确的文件的有效工具。 （3） 运用简单、完整的安全措施保护项目文件 PDMWorks 通过可靠的库系统提供一套简单有效的文件安全性管理方案，我们可以在库系统中存储和共享项目文件。设计组成员可以在同一时间互不交叉地检入、检出文件，避免了误操作和在错误的文件版本上花费过多的时间。除了标准网络的安全性之外，PDMWorks 还为我们提供了更高水平的文件安全系数。在PDMWorks 环境下，每个成员获得库信息都需要库管理员的权限批准，这样可以最大限度地保护设计数据，避免未经许可的进入，避免写入覆盖和误删除。 （4）花更少的时间组织和跟踪各种设计数据 PDMWorks 能够让您的设计组成员更加有效地管理各种设计信息，包括文档信息和数据信息，还有属性信息，如：描述、状态、编号、成本等。您只要选择信息项目，键入新数据，就可以更新原有信息，系统会自动更新所有BOM 和报告。 PDMWorks 的帮助，您的设计人员可以把更多的精力投入关键工作中，无需在跟踪和组织设计文件和数据上花费太多宝贵的时间。 （5）产品设计数据重新使用，提高生产力 PDMWorks 使得所有设计文件和数据处于一个安全的、易于获取的环境中，这样设计人员可以高效地重复使用以往的设计数据，PDMWorks 还与SolidWorks Toolbox 中的标准零件库集成，最大限度地节省重复劳动，提高设计效率。 （6）简化协同过程，加强协作 更方便、更有效地共享设计文件和数据有助于改善设计组工作环境，激发创作的连续性和协同性。例如PDMWorks 提供的文档状态设置功能，配合了项目团体进程。另外PDMWorks 的Standalone 版本可以提供给非CAD 用户，如：制造或者采购部门的人员也可以获得许可进入库内并在库内添加文档。有控制权限的库系统使团队的所有人受益，简化了协同过程。 ①快速查找文件，避免用户直接在文件夹中查找文件的时间浪费 ②管理文件版本的历史记录，以确保用户使用正确的版本号 广州有道科技培训中心 h t t p ://w w w .020f e a .c o m
提高SOLIDWORKS 绘图速度需注意几点 但是大多数初学者由于对软件的熟悉程度不够，没有掌握软件的使用技巧，从而导致工作效率不高。初学者往往是在屏幕上利用顶层菜单并沿下拉式菜单一级一级地寻找自己需要的命令，这样使用比较简单，能够使初学者的思维方式逐渐地适应计算机的工作方式，但是缺点显而易见：费时、费力、费眼睛。因此，掌握一定的CAD 软件使用技巧，对提高CA D 软件的绘图速度是非常有益的。 现以SolidWorks 三维设计软件为例，谈谈如何提高绘图速度和效率。 一、定义快捷 通过多年使用SolidWorks 软件的经验，我们体会到最能提高绘图速度的方法是手脑共用，双手配合，一手敲击键盘，一手运动鼠标。SolidWorks 软件的常用命令（如新建、打开、保存、打印等）基本都有对应的组合快捷键。通过这些组合快捷键，可以直接执行相关的命令。但是这些常用命令在绘图过程中往往不是很常用。我们可以利用SolidWork 自定义对话框 笔者在使用SolidWorks 软件的过程中，根据自己的使用习惯，总结出了一套易用易记、行之有效的快捷键，快捷键可以根据个人的使用习惯进行定义，只要易记易用就可以了。待快捷键用熟之后，你就会发现在绘图时很少或基本上不再使用菜单，从而大大缩短了鼠标的移动时间和距离，从而使绘图速度得到提高。 二、定制自己的模板 SolidWorks 软件提供了许多标准模板。但大多数企业都根据本企业的需要定制了自己的标准模板。当自己的模板建立好后，如何来填写标题栏的相关信息呢？用“注释”命令一个一个填写，这样当然可以，但是从事产品设计的人都知道，在产品的开发设计过程中，零件的形状和材料等会根据产品结构的需要和加工工艺的要求随时进行改变的，这就要求工程图标题栏中的重量、材料等信息也要随之改变。用“注释”命令填写的内容是不能和零件模型的属性建立起关联的，这样往往会出现
收集整理：深圳-holly 应网友的邀请，针对很多初学者搞不清SolidWorks软件的各类插件的真实用途，这里做一些简要介绍，抛砖引玉，如有错误的地方请及时斧正，我的QQ158746035。 在Solidworks中下有插件栏，详见下图：
1、 3D Instant Website 是一套全新的工具，能使 Solidworks 的使用者快速且方便的创造、发表一个生动又有安全性的 3D交互式的网页。利用 3D Instant Website将现有的3D实体模型利用网页格式发表在 Solidworks 提供的网站或是公司内部的网站上。3D Instant Website 亦可将Solidworks 特有的电子工程视图(eDrawing)放在网页上，提供一个传统型态的2D工程图形态，但还拥有涂彩、3D模型及动画特色的沟通工具。 2、 CircuitWorks(TM) 有助于电力和机械设计工程师确定所打印的电路板适合并可用于机械产品中。CircuitWorks 功能现在可作为 SolidWorks Office Premium 的一部分而使用。比如复印机传真机手机等电子产品设计。 3、 FeatureWorks可以在SolidWorks的零件文件中对输入的实体特征进行识别。实体模型被识别为特征以后，在 SolidWorks中以特征的形式存在，并和用SolidWorks软件生成的特征相同。FeatureWorks对静态的转换文件进行智能化处理，获取有用的信息，减少了重建模型所花费的时间。FeatureWorks最适合识别规则的机加工轮廓和钣金特征，其中包括拉伸、旋转、孔和拔模等特征。 a. 拉伸特征，特征的轮廓是由直线、圆或圆弧构成 b. 圆柱或圆锥形状的旋转特征 c. 所有孔特征，包括简单孔、螺纹孔和台阶孔 d. 筋和拔模特征 e. 等半径圆角 4、 PhotoWorks软件用于产品真实效果的渲染，可产生高级的渲染效果图，该软件使用非常方便，设计人员可以利用渲染向导一步步完成零件或装配真实效果的渲染。 利用PhotoWorks可以进行以下几种渲染： a. 设置模型或表面的材质和纹理 b. 为零件表面贴图 c. 定义光源、反射度、透明度以及背景景象 d. 利用现有的材质和纹理定义新材质或纹理 e. 图像可以输出到屏幕或文件 f. 可以进行实时渲染 5、 Scan To 3D三维实物扫描数据处理工具。可以打开扫描数据（网格或点云文件），准备数据，然后将之转换成曲面或实体模型，大幅度减少从非数码数据建造复杂3D模型所需的时间，并为模型参数化提供直接的参照。还可利用这一手段验证制造精度。专用于逆向工程。
1 您可以使用 CTRL+TAB 键循环进入在 SolidWorks 中打开的文件。 2 使用方向键可以旋转模型。按 CTRL 键加上方向键可以移动模型。按 ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。 3 您可以钉住视图定向的对话框，使它可以使用在所有的操作时间内。 4 使用 z 来缩小模型或使用 SHIFT + z 来放大模型。 5 您可以使用工作窗口底边和侧边的窗口分隔条，同时观看两个或多个同一个模型的不同视角。 6 单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。当对话框出现时，单击准则并从其下拉清单上选择过定义或悬空。 7 您可以在FeatureManager设计树上拖动零件或装配体的图标，将其放置到工程图纸上自动生成标准三视图。 8 您可以用绘制一条中心线并且选择镜向图标然后生成一条"镜向线"。 9 您可以按住 CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。 10 您可以在FeatureManager设计树上以拖动放置方式来改变特征的顺序。 11 当打开一个工程图或装配体时，您可以借助使用打开文件对话框中的参考文件按钮 来改变被参考的零件。 12 如果隐藏线视图模式的显示不够精准，可以使用工具/选项/文件属性/图象品质/线架图品质，以调整显示品质。 13 您可以用拖动FeatureManager设计树上的退回控制棒来退回其零件中的特征。 14 使用选择过滤器工具栏，您可以方便地选择实体。 15 按住 CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上，您可以在许多边线和面上生成圆角、倒角、以及孔的复制。 16 在右键的下拉菜单上选择"选择其他"的选项可以在该光标所在位置上做穿越实体的循环选择操作。 17 单击菜单上的工具/选项/文件属性/颜色，然后从清单上选择一个特征类型，接着单击编辑来选择颜色，您可以对选择的特征类型指定颜色。
一．Solidworks的功能特点 SolidWorks是高品质的、易学易用的三维CAD系统。 功能强大、易学易用和技术创新是SolidWorks 的三大特点，使得SolidWorks 成为领先的、主流的三维CAD解决方案。SolidWorks 能够提供不同的设计方案、减少设计过程中的错误以及提高产品质量。SolidWorks 不仅提供如此强大的功能，同时对每个工程师和设计者来说，操作简单方便、易学易用。 如果你熟悉微软的Windows系统，那你基本上就可以用SolidWorks 来搞设计了。SolidWorks独有的拖拽功能使你能在比较短的时间内完成大型装配设计。SolidWorks资源管理器是同Windows资源管理器一样的CAD文件管理器，用它可以方便地管理CAD文件。使用SolidWorks ，你能在比较短的时间内完成更多的工作，能够更快地将高质量的产品投放市场。 在目前市场上所见到的三维CAD解决方案中，设计过程最简便、最方便的莫过于SolidWorks了。就象美国著名咨询公司Daratech所评论的那样：“在基于Windows平台的三维CAD软件中，SolidWorks是最著名的品牌，是市场快速增长的领导者。” 在无与伦比的设计功能和易学易用的操作（包括Windows风格的拖/放、点/击、剪切/粘帖），使用SolidWorks ，整个产品设计是可百分之百可编辑的，零件设计、装配设计和工程图之间的是全相关的。 只有SolidWorks 才提供了一整套完整的动态界面和鼠标拖动控制。“全动感的”的用户界面减少设计步骤，减少了多余的对话框，从而避免了了界面的零乱。 崭新的属性管理员用来高效地管理整个设计过程和步骤的。属性管理员包含所有的设计数据和参数，而且操作方便、界面直观。 用SolidWorks资源管理器可以方便地管理CAD文件。SolidWorks资源管理器是唯一一个同Windows资源器类似的CAD文件管理器。 二．Solidworks产品线 3D机械设计 分析仿真 产品数据管理
引言 1 初级建模 AutodeskCAD统治产品开发设计市场几近长达几十年，而随着产品的多元化、多样化、复杂化以及智能化，为了缩短产品开发周期、降低开发成本和更好的占有市场。显然，传统的二维CAD所拥有的功能就显得捉襟见肘了，三维软件代替AutoCAD就是必然的趋势。越来越多的三维软件在市场上随处可见，UG、Pro/e、CATIA、SolidWorks等等。写这篇文章的目的，就是希望能够为那些还在为学哪种三维软件而烦恼的的朋友指明一条道路。 SolidWorks功能齐全，操作简明，可能更加会适合刚接触三维CAD软件的朋友们。它大致可以划分为以下几个板块：草图绘制、三维建模、曲面建模、钣金设计、焊接件的生成、模具板块、装配体、工程出图以及Aniamtor动画、photowords渲染、COSMOSWorks有限元分析等等众多模块。我个人把前半部分称为初级建模，因为应用这些模块的功能就可以很好的把产品设计出来。而如果用户需要把产品进行进一步的设计分析的话就要应用到后半部分的模块。 草图的绘制 和其他三维CAD软件一样，要让SolidWorks生成三维特征并将这些特征进行有序的叠加，从而达到设计出产品的目的。首先，要绘制出相应的草图，进而对其进行“拉伸——切除”、“放样凸台”、“旋转凸台”以及“扫描”等等三维操作命令。草图建立的将会直接影响到后续的特征建立。 区别于传统的二维CAD，用户在绘制草图的时候，不必可以的追求坐标的精确，可以大致的将草图的轮廓绘制出来。然后，利用SolidWorks提供的“草图实体编辑工具”和“尺寸标注工具”对各个草图图素进行约束。这样，可以大大的提高绘图的效率。同时，若是用户在建立了特征以后也可以对前面的草图进行修改尺寸值和几何关系等。 草图绘制工具栏和尺寸标注工具栏 以下是绘制是草图实例：
