高压开关柜验收模板
- 格式:doc
- 大小:131.50 KB
- 文档页数:8

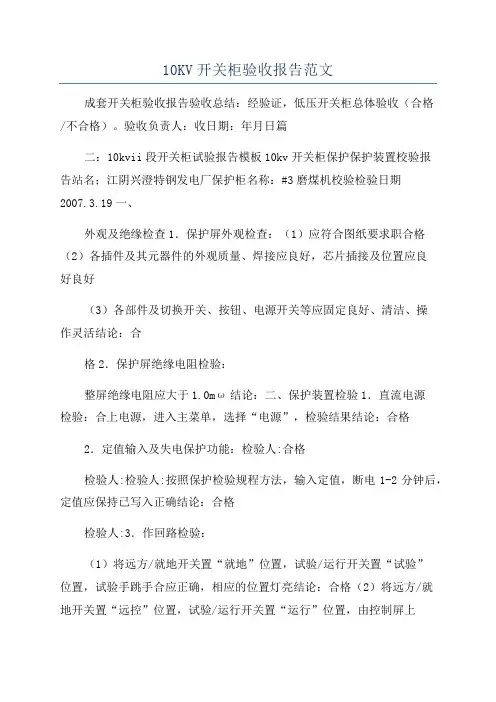

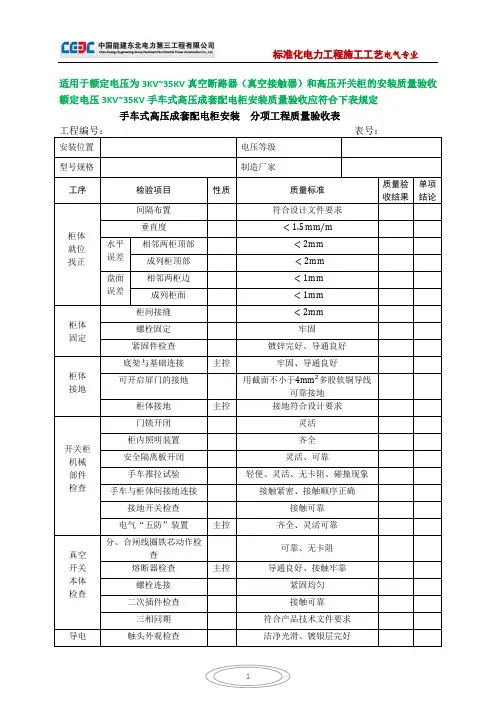

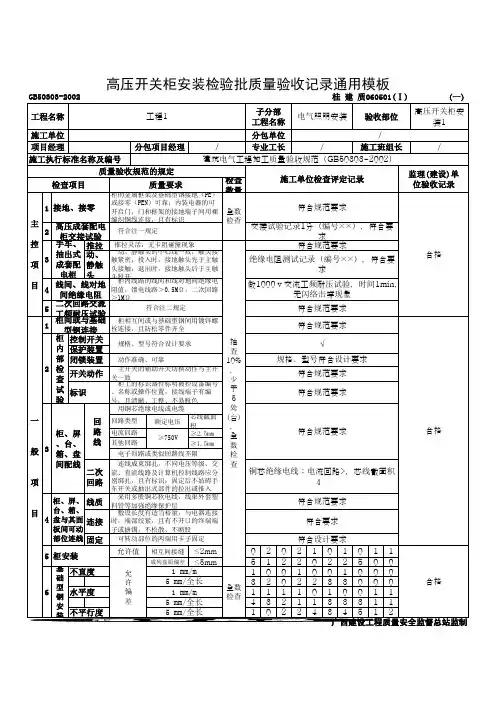

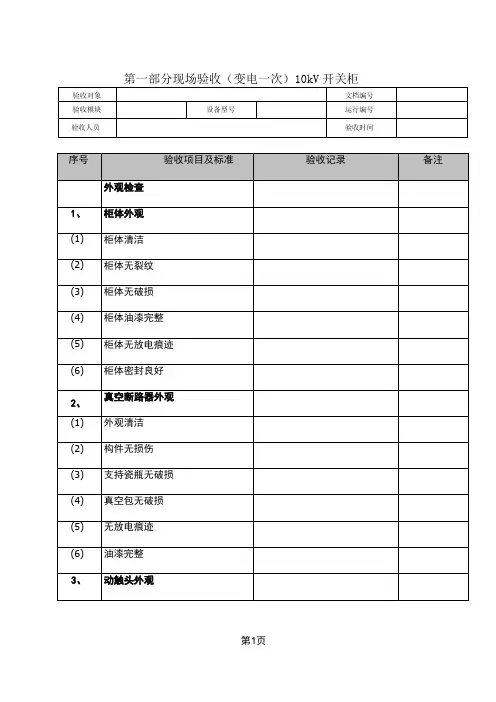

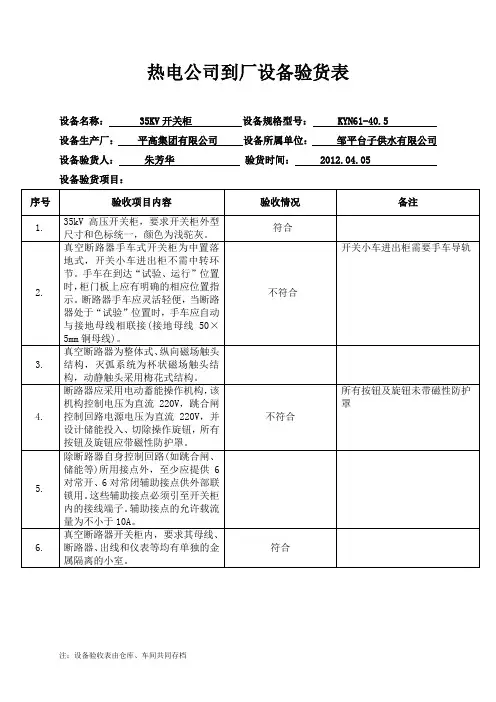

10KV开关柜验收报告范文成套开关柜验收报告验收总结:经验证,低压开关柜总体验收(合格/不合格)。
验收负责人:收日期:年月日篇二:10kvii段开关柜试验报告模板10kv开关柜保护保护装置校验报告站名;江阴兴澄特钢发电厂保护柜名称:#3磨煤机校验检验日期2007.3.19一、外观及绝缘检查1.保护屏外观检查:(1)应符合图纸要求职合格(2)各插件及其元器件的外观质量、焊接应良好,芯片插接及位置应良好良好(3)各部件及切换开关、按钮、电源开关等应固定良好、清洁、操作灵活结论:合格2.保护屏绝缘电阻检验:整屏绝缘电阻应大于1.0mω结论:二、保护装置检验1.直流电源检验:合上电源,进入主菜单,选择“电源”,检验结果结论:合格2.定值输入及失电保护功能:检验人:合格检验人:检验人:按照保护检验规程方法,输入定值,断电1-2分钟后,定值应保持已写入正确结论:合格检验人:3.作回路检验:(1)将远方/就地开关置“就地”位置,试验/运行开关置“试验”位置,试验手跳手合应正确,相应的位置灯亮结论:合格(2)将远方/就地开关置“远控”位置,试验/运行开关置“运行”位置,由控制屏上kk试验手跳手合,应正确、相应的位置灯亮结论:合格4.测量精度调整:检验人:检验人:依次加入ia、ic、uab、u0交流额定值,查看显示值与输入值是否相符。
结论:合格5.开关量输入检查:检验人:进入开关量菜单,显示跳位、合位、复归按钮、控制回路短线状态,保护启动、手合、手跳,闭锁重合状态,改变以上开关量状态,相对应显示应正确。
结论:合格6.定值检验:检验人:(1)瞬时速断:定值:i:22.98at:0(3)过负荷:定值:i:2at:30(4)重合闸试验:整定值:t:重合闸投入①检验合闸充电,跳闸放电应正确符合②保护动作后,经延时后,重合闸应正确动作,显示正确符合③投入限时速断后加速,按照故障方式加入限时速断故障电流,动作类型及相应信号应正确符合7.保护整组传动试验分别模拟速断保护,过流保护故障,带开关传动,投重合闸压板,开关动作情况应正确,信号正确结论:合格8.远动传动试验:检验人:(1)遥控:开关分,合正常,重合闸远方投切正确(2)遥信:装置动作,控制回路断线,远控位置,开关位置正确结论:合格检验人:电气设备交接试验记录山东电力建设第二工程公司篇三:10kv高压开关柜及真空断路器验收标准卡柳州供电局高压开关柜及真空断路器验收标准卡验收负责人:施工管理单位:生产运行单位:施工单位:篇四:广东电网公司10kv负荷开关柜及组合电器验收规范广东电网公司10kv负荷开关柜及组合电器验收规范广东电网公司统一编码:.00.00.05/pm.0500.00462022-01-01印发封面2022-12-30实施本制度信息2022-01-01印发制度信息2022-12-30实施目录前言.......................................................... ......................21范围.............................................................. ..................32规范性引用文件.............................................................. ........33术语和定义.............................................................. ............34验收总体要求.............................................................. ..........45验收前应具备条件.............................................................. ......46验收内容及要求.............................................................. ........4附录广东电网公司10kv负荷开关柜及组合电器验收文档....................................8共12页第1页前言为加强广东电网公司10kv负荷开关柜及组合电器的验收管理,规范10kv负荷开关柜及组合电器现场验收工作,保证设备验收质量,确保投入运行的10kv负荷开关柜及组合电器符合国家和行业及公司相关技术要求,特制定本规范。
