高低压配电室设施接管验收表(二)

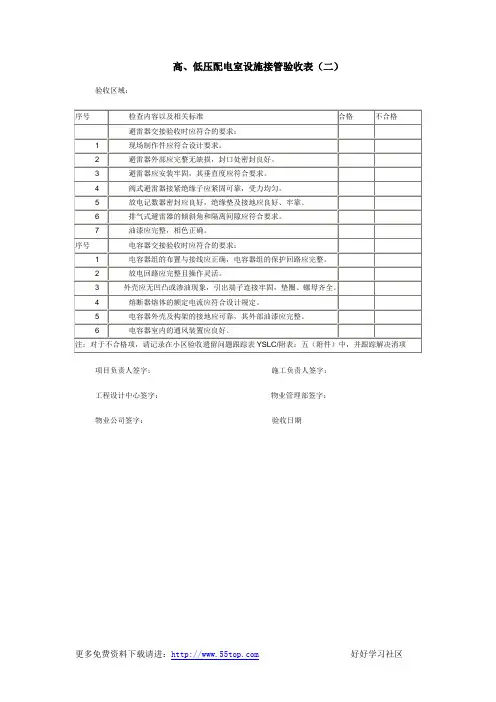

高、低压配电室设施接管验收表（二）
验收区域：
序号
检查内容以及相关标准
合格
不合格
避雷器交接验收时应符合的要求：
1
现场制作件应符合设计要求。
2
避雷器外部应完整无缺损，封口处密封良ห้องสมุดไป่ตู้。
3
避雷器应安装牢固，其垂直度应符合要求。
4
阀式避雷器接紧绝缘子应紧固可靠，受力均匀。
5
放电记数器密封应良好，绝缘垫及接地应良好、牢靠。
6
电容器室内的通风装置应良好。
注：对于不合格项，请记录在小区验收遗留问题跟踪表YSLC/附表：五（附件）中，并跟踪解决消项
项目负责人签字：施工负责人签字：
工程设计中心签字：物业管理部签字：
物业公司签字：验收日期
6
排气式避雷器的倾斜角和隔离间隙应符合要求。
7
油漆应完整，相色正确。
序号
电容器交接验收时应符合的要求：
1
电容器组的布置与接线应正确，电容器组的保护回路应完整。
2
放电回路应完整且操作灵活。
3
外壳应无凹凸或渗油现象，引出端子连接牢固，垫圈、螺母齐全。
4
熔断器熔体的额定电流应符合设计规定。
5
电容器外壳及构架的接地应可靠，其外部油漆应完整。
验收区域：
序号
检查内容以及相关标准
合格
不合格
避雷器交接验收时应符合的要求：
1
现场制作件应符合设计要求。
2
避雷器外部应完整无缺损，封口处密封良ห้องสมุดไป่ตู้。
3
避雷器应安装牢固，其垂直度应符合要求。
4
阀式避雷器接紧绝缘子应紧固可靠，受力均匀。
5
放电记数器密封应良好，绝缘垫及接地应良好、牢靠。
6
电容器室内的通风装置应良好。
注：对于不合格项，请记录在小区验收遗留问题跟踪表YSLC/附表：五（附件）中，并跟踪解决消项
项目负责人签字：施工负责人签字：
工程设计中心签字：物业管理部签字：
物业公司签字：验收日期
6
排气式避雷器的倾斜角和隔离间隙应符合要求。
7
油漆应完整，相色正确。
序号
电容器交接验收时应符合的要求：
1
电容器组的布置与接线应正确，电容器组的保护回路应完整。
2
放电回路应完整且操作灵活。
3
外壳应无凹凸或渗油现象，引出端子连接牢固，垫圈、螺母齐全。
4
熔断器熔体的额定电流应符合设计规定。
5
电容器外壳及构架的接地应可靠，其外部油漆应完整。
低压配电验收表
11
手车或抽屉式开关柜在推入或拉出时应灵活，机械闭锁可靠；照明装置齐全。
12
盘柜及电缆管道安装完后，应做好封堵。可能结冰的地区还应有防止管内积水结冰的措施。
备注：合格用“√”表示不合格用：“×”表示
监理公司签字：建设施工负责人签字：
物业公司签字：甲方负责人签字：
验收日期：
6
电缆的型号、规格及其实际敷设总长度及分段长度，电缆终端和接头的型式及安装日期。
7
盘柜交接验收时应符合的要求：
8
盘柜的固定及接地应可靠、盘柜漆层应完好、清洁整齐。
9
盘柜内所装电器元件应齐全完好，安装位置正确，安装牢固。仪表、指示灯显示正常。
10
所有二次回路接线应准确，连接可靠，标志齐全清晰，绝缘符合要求。
4
电缆沟内应无杂物，盖板齐全，隧道内应无杂物，照明、通风、排水等设施应符合设计。
5
直埋电缆输电线路的敷设位置图，比例为1：500。地下管线密集的地段不应小于1：100，在管线稀少、地形简单的地段可为1：1000；平行敷设的电缆线路，宜合用一张图纸。图上必须标明各线路的相对位置，并有标明地下管线的剖面图。

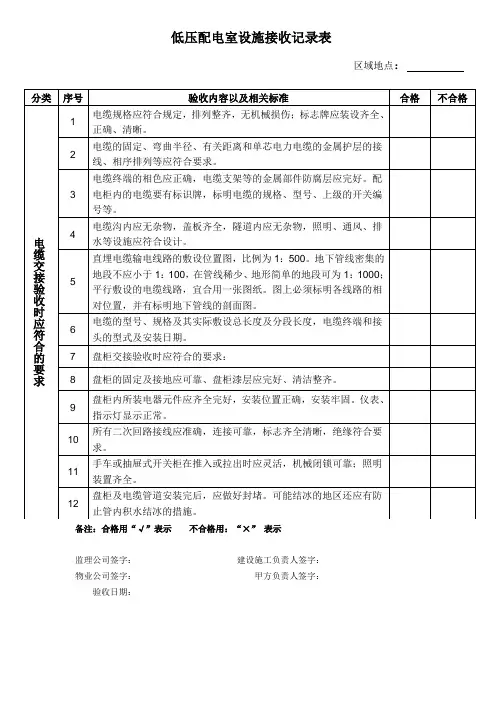

低压配电室设施接收记录表
区域地点：
分类
序号
验收内容以及相关标准合格不源自格电缆交接验收时应符合的要求
1
电缆规格应符合规定，排列整齐，无机械损伤；标志牌应装设齐全、正确、清晰。
2
电缆的固定、弯曲半径、有关距离和单芯电力电缆的金属护层的接线、相序排列等应符合要求。
3
电缆终端的相色应正确，电缆支架等的金属部件防腐层应完好。配电柜内的电缆要有标识牌，标明电缆的规格、型号、上级的开关编号等。
手车或抽屉式开关柜在推入或拉出时应灵活，机械闭锁可靠；照明装置齐全。
12
盘柜及电缆管道安装完后，应做好封堵。可能结冰的地区还应有防止管内积水结冰的措施。
备注：合格用“√”表示不合格用：“×”表示
监理公司签字：建设施工负责人签字：
物业公司签字：甲方负责人签字：
验收日期：
6
电缆的型号、规格及其实际敷设总长度及分段长度，电缆终端和接头的型式及安装日期。
7
盘柜交接验收时应符合的要求：
8
盘柜的固定及接地应可靠、盘柜漆层应完好、清洁整齐。
9
盘柜内所装电器元件应齐全完好，安装位置正确，安装牢固。仪表、指示灯显示正常。
10
所有二次回路接线应准确，连接可靠，标志齐全清晰，绝缘符合要求。
4
电缆沟内应无杂物，盖板齐全，隧道内应无杂物，照明、通风、排水等设施应符合设计。
5
直埋电缆输电线路的敷设位置图，比例为1：500。地下管线密集的地段不应小于1：100，在管线稀少、地形简单的地段可为1：1000；平行敷设的电缆线路，宜合用一张图纸。图上必须标明各线路的相对位置，并有标明地下管线的剖面图。
低压配电室设施接收记录表
区域地点：
分类
序号
验收内容以及相关标准合格不源自格电缆交接验收时应符合的要求
1
电缆规格应符合规定，排列整齐，无机械损伤；标志牌应装设齐全、正确、清晰。
2
电缆的固定、弯曲半径、有关距离和单芯电力电缆的金属护层的接线、相序排列等应符合要求。
3
电缆终端的相色应正确，电缆支架等的金属部件防腐层应完好。配电柜内的电缆要有标识牌，标明电缆的规格、型号、上级的开关编号等。
高压开关柜安装(分项工程质量验收表)
柜体
就位
找正
间隔布置
符合设计文件要求
垂直度
水平
误差
相邻两柜顶部
成列柜顶部
盘面
误差
相邻两柜边
成列柜面
柜体
固定
柜间接缝
螺栓固定
牢固
紧固件检查
镀锌完好、导通良好
柜体
接地
底架与基础连接
主控
牢固、导通良好
有防阵垫的柜体接地
每段柜有两点以上明显接地
装有电器可开启屏门的接地
用软铜导线可靠接地
柜体
检查
柜面检查
平整、齐全
分合闸指示
主控
正确
带电显示装置
指示正确
验收结论：
验收单位签字
施工单位
年 月 日
监理单位
年 月 日
额定电压3KV~35KV固定式高压成套配电柜安装质量验收应符合下表规定
固定式高压成套配电柜安装分项工程质量验收
制造厂家
工序
检验项目
性质
质量标准
质量验收结果
单项
结论
符合设计文件要求
垂直度
水平
误差
相邻两柜顶部
成列柜顶部
盘面
误差
相邻两柜边
成列柜面
柜体
固定
柜间接缝
螺栓固定
牢固
紧固件检查
镀锌完好、导通良好
柜体
接地
底架与基础连接
主控
牢固、导通良好
可开启屏门的接地
用截面不小于 多股软铜导线可靠接地
柜体接地
主控
接地符合设计要求
开关柜
机械
部件
检查
门锁开闭
灵活
柜内照明装置
就位
找正
间隔布置
符合设计文件要求
垂直度
水平
误差
相邻两柜顶部
成列柜顶部
盘面
误差
相邻两柜边
成列柜面
柜体
固定
柜间接缝
螺栓固定
牢固
紧固件检查
镀锌完好、导通良好
柜体
接地
底架与基础连接
主控
牢固、导通良好
有防阵垫的柜体接地
每段柜有两点以上明显接地
装有电器可开启屏门的接地
用软铜导线可靠接地
柜体
检查
柜面检查
平整、齐全
分合闸指示
主控
正确
带电显示装置
指示正确
验收结论：
验收单位签字
施工单位
年 月 日
监理单位
年 月 日
额定电压3KV~35KV固定式高压成套配电柜安装质量验收应符合下表规定
固定式高压成套配电柜安装分项工程质量验收
制造厂家
工序
检验项目
性质
质量标准
质量验收结果
单项
结论
符合设计文件要求
垂直度
水平
误差
相邻两柜顶部
成列柜顶部
盘面
误差
相邻两柜边
成列柜面
柜体
固定
柜间接缝
螺栓固定
牢固
紧固件检查
镀锌完好、导通良好
柜体
接地
底架与基础连接
主控
牢固、导通良好
可开启屏门的接地
用截面不小于 多股软铜导线可靠接地
柜体接地
主控
接地符合设计要求
开关柜
机械
部件
检查
门锁开闭
灵活
柜内照明装置
高低压开关柜施工验收流程与验收内容
精心整理第一篇10~35kV 高压开关柜的安装和验收I.10~35kV 高压开关柜的安装第一章高压开关柜施工安装方案 1、编写依据表1-1引用标准及规范名称 序号 标准及规范名称 1 GBJ147-90《电气装置安装工程高压电器施工及验收规范》 2 DL408-91《电业安全工作规程》（发电厂和变电所电气部分） 3 DL5009.3-2013《电力建设安全工作规程（变电所部分）》 4 Q/CSG10001-2004《变电站安健环设施标准》 5 Q/CSG10007-2011《电力设备预防性试验规程》6 Q/CSG10017.2-2007《10kV~35kV 送变电工程质量检验及评定标准》7 Q/CSG11105.2-2008《电气工程施工工艺控制规范》8GB50150－2006《电气装置安装工程电气设备交接试验标准》9 《施工图纸》 2、工程概况对要施工的项目进行描述。
3、作业准备 3.1施工组织机构项目经理：作业长：技术负责人： 安全员负责人：施工负责人：3.2人员配备 表1-2作业人员配备工序名称工作人数负责人监护人施工前准备基础检查、开箱检查盘柜就位安装母线安装断路器、刀闸调整注:作业人数根据具体工程量规模配备。
3.3工器具及仪器仪表配置 项目经理 施工负责人作业长 技术负责人 安全员 材料员电气安装班组资料员表1-3主要工器具及仪器仪表配置序号名称规格/编号单位数量备注1 液压叉车3T 台 12 吊车16T 台 13 交流焊机380V 台 14 冲击钻台 15 移动式电源盘220V 只 16 经纬仪台 17 套筒扳手套 18 力矩扳手把 29 棘轮扳手把 210 吊带8m 对 211 钢卷尺50m 把 112 短木方5cm厚根若干临时支垫13 短木方10cm厚根若干临时支垫14 螺丝刀一字把 215 螺丝刀十字把 216 锉刀圆形把 117 锉刀扁形把 118 撬杠根 419 手锤2磅把 120 垫铁1mm 片若干21 垫铁2mm 片若干22 垫铁3mm 片若干23 吸尘器台 124 数字游标卡尺把 125 角尺把 126 水平尺400mm 把 127 棉线扎 128 脚手架H=1.9米付 3 带连接斜撑29 脚手架H=1米付 3 带连接斜撑30 水准仪台 1兆欧表台 1万用表台 1高压测试仪器台 1高压验电器台 1高压绝缘靴双 2绝缘手套双 2电工刀把 2线坠个 1注:工器具及仪器仪表根据具体工程量规模配备。
高压低压开关柜验收表格模板
高压开关柜验收设备型号 :HXGN-12序查验查验标准查验结果号项目合格不合格2柜体（1）断路器应固定坚固，瓷套完好，表检查面应圆滑无裂纹、缺损，表面洁净；连盘螺栓紧固，与基础固定焊接靠谱（2）柜体检查无变形；柜内照明完满；金属外壳漆色完好无损害，一致切合要求，相色标记正确，接地优秀（3）电气连策应靠谱且接触优秀，绝缘零件无变形，绝缘优秀（4）断路器及其操动机构的联动应正常，无卡阻现象；分合闸指示正确；调试操作时，断路器无跳跃，协助开关动作应正确靠谱（5）母线相间距离知足要求，距离不符合规定的能否包裹绝缘（7）手车机械锁紧和防误装置靠谱、进出安稳无卡涩，滑动接地接触优秀（8）柜体整体安装切合规范，编号牌前后对应3母（1）与母排连结坚固，出线电缆引线相排、间距离切合规定，电缆坚固、无损坏、拧电缆弯现象；三岔口以上不得相碰接头（2）电缆绝缘完满4接地（1）柜体接地应优秀装置（2）接地引下线及其与主接地网连策应靠谱，设备与接地引下线连结部分无裂纹，表面无损坏，标记完好5防（1）电缆沟道进入保护屏、控制屏、控火、制柜、端子箱、汇控箱等处的电缆孔、洞，防鼠用防火堵料严实封堵设备（2）电缆沟防火墙、阻燃包及防鼠沙墙检查修理完满6其余（1）施工设备拆掉，工完结清，工作场所洁净、无遗留杂物查收人员：生产技术科：安全环保科：企管科：年月日低压开关柜查收设备型号 :GGD序检测项技术要求查验结备注号目果1外观质 1、涂漆层坚固、均称、在距产品量 1 米外察看不该有显然的色差和反光2、电镀件的镀层平均、坚固、不零落、不生锈3．产品标示切合规范要求。
2电器元 1、柜内安装的全部电器元件一定件为合格品，并附有合格证2、型号规格负荷设计要求4操作实通电操作试验，全部电气元器件验机构的动作靠谱，和电气线路连接切合要求5母线、绝 1、母线搭接面平坦、自然符合，缘导线连结密切靠谱，有防松举措，有防电化腐化举措2、安装置置有条有理，齐整雅观，接线正确无误6保护接 1、产品柜架、金属安装构造件，地金属手动操作机构以及产品内主电路所装电器元件需接地的零件均应保证优秀的接地连结性7随机附产品说明书，合格证，钥匙及相件应隶属件齐备查收人员 : 生产技术科 :安全保护科 :企管科 :年月日。
高压低压开关柜验收表
高压低压开关柜验收表

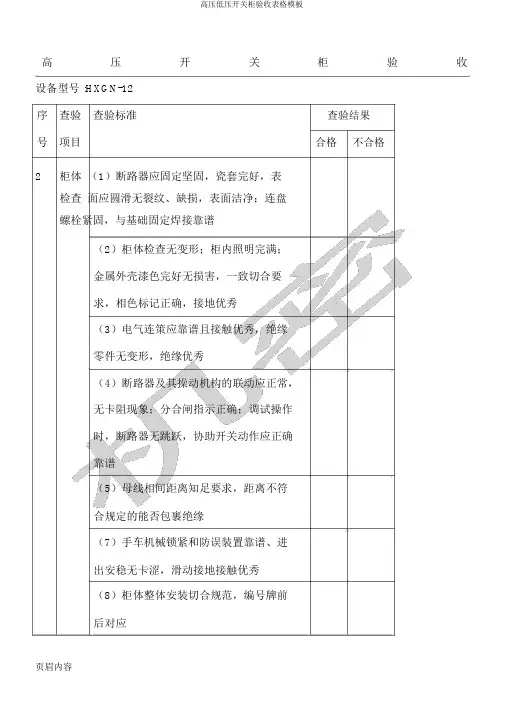

高压开关柜验收
设备型号:HXGN-12
序号
检验项目
检验标准
检验结果
合格
不合格
2
柜体检查
（1）断路器应固定牢固，瓷套完整，表面应光滑无裂纹、缺损，外表清洁；连盘螺栓紧固，与基础固定焊接可靠
（2）柜体检查无变形；柜内照明完好；金属外壳漆色完整无损伤，统一符合要求，相色标志正确，接地良好
3．产品标示符合规范要求。
2
电器元件
1、柜内安装的所有电器元件必须为合格品，并附有合格证
2、型号规格负荷设计要求
4
操作实验
通电操作试验，所有电气元器件机构的动作可靠，和电气线路连接符合要求
5
母线、绝缘导线
1、母线搭接面平整、自然吻合，连接紧密可靠，有防松措施，有防电化
腐蚀措施
2、安装配置层次分明，整齐美观，接线正确无误
（3）电气连接应可靠且接触良好，绝缘部件无变形，绝缘良好
（4）断路器及其操动机构的联动应正常，无卡阻现象；分合闸指示正确；调试操作时，断路器无跳跃，辅助开关动作应准确可靠
（5）母线相间距离满足要求，距离不符合规定的是否包裹绝缘
（7）手车机械锁紧和防误装置可靠、进出平稳无卡涩，滑动接地接触良好
（8）柜体整体安装符合规范，编号牌前后对应
6
保护接地
1、产品柜架、金属安装结构件，金属手动操作机构以及产品内主电路所
装电器元件需接地的部件均应品说明书，合格证，钥匙及相应附属件齐全
验收人员:生产技术科:
安全保护科:
企管科:
年月日
（2）电缆沟防火墙、阻燃包及防鼠沙墙修补完好
6
其他
（1）施工设施拆除，工完场清，工作场所清洁、无遗留杂物
高压开关柜验收
设备型号:HXGN-12
序号
检验项目
检验标准
检验结果
合格
不合格
2
柜体检查
（1）断路器应固定牢固，瓷套完整，表面应光滑无裂纹、缺损，外表清洁；连盘螺栓紧固，与基础固定焊接可靠
（2）柜体检查无变形；柜内照明完好；金属外壳漆色完整无损伤，统一符合要求，相色标志正确，接地良好
3．产品标示符合规范要求。
2
电器元件
1、柜内安装的所有电器元件必须为合格品，并附有合格证
2、型号规格负荷设计要求
4
操作实验
通电操作试验，所有电气元器件机构的动作可靠，和电气线路连接符合要求
5
母线、绝缘导线
1、母线搭接面平整、自然吻合，连接紧密可靠，有防松措施，有防电化
腐蚀措施
2、安装配置层次分明，整齐美观，接线正确无误
（3）电气连接应可靠且接触良好，绝缘部件无变形，绝缘良好
（4）断路器及其操动机构的联动应正常，无卡阻现象；分合闸指示正确；调试操作时，断路器无跳跃，辅助开关动作应准确可靠
（5）母线相间距离满足要求，距离不符合规定的是否包裹绝缘
（7）手车机械锁紧和防误装置可靠、进出平稳无卡涩，滑动接地接触良好
（8）柜体整体安装符合规范，编号牌前后对应
6
保护接地
1、产品柜架、金属安装结构件，金属手动操作机构以及产品内主电路所
装电器元件需接地的部件均应品说明书，合格证，钥匙及相应附属件齐全
验收人员:生产技术科:
安全保护科:
企管科:
年月日
（2）电缆沟防火墙、阻燃包及防鼠沙墙修补完好
6
其他
（1）施工设施拆除，工完场清，工作场所清洁、无遗留杂物

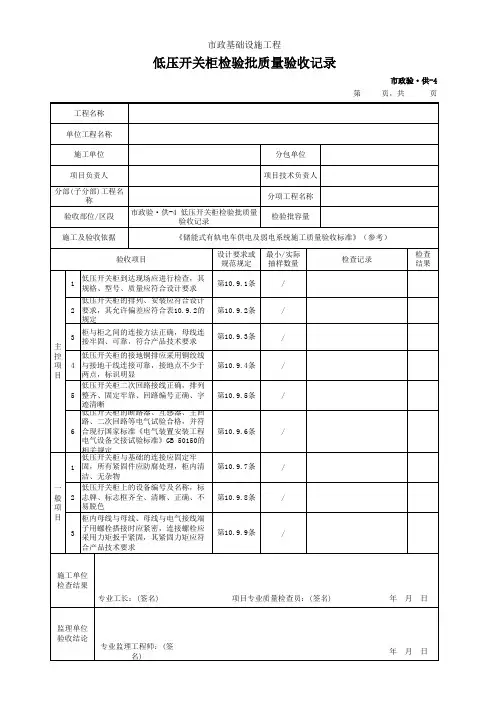

低压开关柜检验批质量验收记录
低压开关柜二次回路接线正确，排列
5 整齐、固定牢靠、回路编号正确、字
迹清晰 低压开关柜的断路器、互感器、主回
路、二次回路等电气试验合格，并符
6 合现行国家标准《电气装置安装工程
电气设备交接试验标准》GB 50150的
相关规定 低压开关柜与基础的连接应固定牢
1 固，所有紧固件应防腐处理，柜内清
洁、无杂物
/
第10.9.5条
/
第10.9.6条
/
第10.9.7条
/
第10.9.8条
/
第10.9.9条
/
检查记录
检查 结果
施工单位 检查结果
专业工长：(签名)
项目专业质量检查员：(签名)
年月日
监理单位 验收结论
专业监理工程师：(签 名)
年月日
一
低压开关柜上ቤተ መጻሕፍቲ ባይዱ设备编号及名称，标
般 2 志牌、标志框齐全、清晰、正确、不
项
易脱色
目
柜内母线与母线、母线与电气接线端
3
子用螺栓搭接时应紧密，连接螺栓应 采用力矩扳手紧固，其紧固力矩应符
合产品技术要求
设计要求或 最小/实际 规范规定 抽样数量
第10.9.1条
/
第10.9.2条
/
第10.9.3条
/
第10.9.4条
验收项目
1
低压开关柜到达现场应进行检查，其 规格、型号、质量应符合设计要求
低压开关柜的排列、安装应符合设计 2 要求，其允许偏差应符合表10.9.2的
规定
主
3
柜与柜之间的连接方法正确，母线连 接牢固、可靠，符合产品技术要求
控
低压开关柜的接地铜排应采用铜绞线
高压配电验收表
2配电变压器停止运行一年及以上，准备投入运行时应由供电部门或其指定的具有资质的单位进行超期试验，合格方可运行；
3高压电缆主绝缘的绝缘电阻和耐压试验，按电力部门要求由有资质单位定期检测，并保存记录。
变配电站的位置和建筑物应符合GB 50053-1994《10KV及以下变电所设计规范》、GB 50059-2021《35-110KV变电所设计规范》的要求：
1独立变配电所位置与有爆炸危险生产装置的水平安全距离不应小于15m，与普通建筑物水平安全距离不应小于7.5m；
2变配电所不应设置在多尘、水雾、有腐蚀性气体、地势低洼或可能积水的场所；站内无漏雨、无积水；
3 装有可燃性油浸电力变压器的车间内变电所，不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时，建筑物应采取局部防火措施。
2.
变配电所的高压配电装置应是具有防止带负荷分、合隔离开关，防止误分、合断路器，防止带电挂接地线或合接地刀闸，防止带地线合隔离开关、断路器和防止误入带电间隔的“五防”功能的成套设备。
有□无□
注：□打√表示完好，打×表示有缺陷，整改回复栏写其他问题。
检查人： 整改确认人：
日期： 年 月 日 日期： 年 月

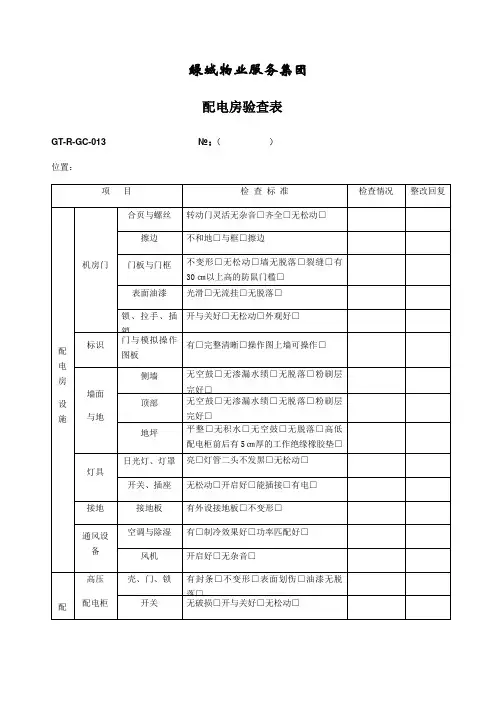

变配电室日常安全检查表
记录编号：
部门
检查人员
检查日期
检查内容
检查标准
符合性
电气安全
配电设备必须接地、接零，照明使用安全灯具、电气线路应穿管规范，不留明线，人走断电
符合 □ 不符合 □
符合 □ 不符合 □
人员行为
值班电工上岗操作证是否在有效期内
符合 □ 不符合 □
电工熟悉安全操作规程、供电系统和配电房各种设备的性能和操作方法，在异常的情况下有采取措施的能力。
3高压电缆主绝缘的绝缘电阻和耐压试验，按电力部门要求由有资质单位定期检测，并保存记录。
变配电站的位置和建筑物应符合GB 50053-1994《10KV及以下变电所设计规范》、GB 50059-2021《35-110KV变电所设计规范》的要求：
1独立变配电所位置与有爆炸危险生产装置的水平安全距离不应小于15m，与普通建筑物水平安全距离不应小于7.5m；
2变配电所不应设置在多尘、水雾、有腐蚀性气体、地势低洼或可能积水的场所；站内无漏雨、无积水；
3 装有可燃性油浸电力变压器的车间内变电所，不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时，建筑物应采取局部防火措施。
2.
变配电所的高压配电装置应是具有防止带负荷分、合隔离开关，防止误分、合断路器，防止带电挂接地线或合接地刀闸，防止带地线合隔离开关、断路器和防止误入带电间隔的“五防”功能的成套设备。
有□无□
注：□打√表示完好，打×表示有缺陷，整改回复栏写其他问题。
检查人： 整改确认人：
日期： 年 月 日 日期： 年 月
变配电室日常安全检查表
记录编号：
部门
检查人员
检查日期
检查内容
检查标准
符合性
电气安全
配电设备必须接地、接零，照明使用安全灯具、电气线路应穿管规范，不留明线，人走断电
符合 □ 不符合 □
符合 □ 不符合 □
人员行为
值班电工上岗操作证是否在有效期内
符合 □ 不符合 □
电工熟悉安全操作规程、供电系统和配电房各种设备的性能和操作方法，在异常的情况下有采取措施的能力。

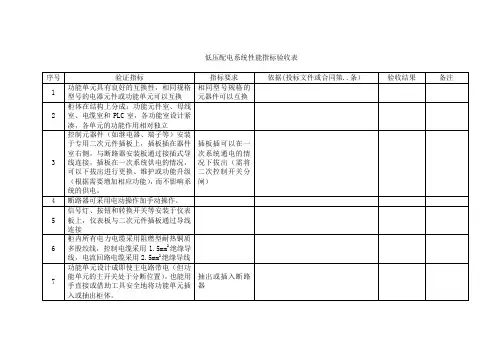

高低压配电系统性能指标验收表
插板插可以在一次系统通电的情况下拔出（需将二次控制开关分闸）
4
断路器可采用电动操作加手动操作。
5
信号灯、按钮和转换开关等安装于仪表板上，仪表板与二次元件插板通过导线连接
6
柜内所有电力电缆采用阻燃型耐热铜质多股绞线，控制电缆采用1.5mm2绝缘导线，电流回路电缆采用2.5mm2绝缘导线
7
功能单元设计成即使主电路带电（但功能单元的主开关处于分断位置），也能用手直接或借助工具安全地将功能单元插入或抽出柜体。
现场检查
15
遥控功能（即PLC的DO点）：断路器合闸和分闸。
遥测功能（即PLC的DI点）：断路器状态、控制模式、综合故障报警信息、电容柜开关状态、电容器投入状态、消防信息。
遥信功能（即TD600仪表）：电流、电压、有功功率、无功功率、有功电度、无功电度、功率因数、频率、谐波。
16
对于电容柜，柜后面安装4只直径为176㎜的排风机，排风机采用自动控制和人工控制，当处于自动控制状态时，柜内温度达到30℃，排风机自动启动，降低柜内温度，确保柜内温度在35℃内，有效保证了电容器和电抗器的正常工作和使用寿命，满足设备长期运行要求。
验收时间：
验收意见及结论：
验收人员签字：
10
TD600智能仪表安装于电缆室门上，电流、电压信号电缆连接到相应回路，通讯线根据MODBUS通讯协议进行并联后接到PLC室，在PLC室与后台监控系统进行连接，将电流、电压、电度、功率、功率因数、频率、谐波等信息上传到计算机。
11
本配电系统为TN-S系统，配电柜的N线与PE线并列（PE线在下面）
12
5
当高压室门关闭、断路器分闸、接地开关断开，断路器手车才能推进到工作位置；
手车在工作位置并被锁定后，断路器才能进行合闸操作，接地开关不能合闸；
4
断路器可采用电动操作加手动操作。
5
信号灯、按钮和转换开关等安装于仪表板上，仪表板与二次元件插板通过导线连接
6
柜内所有电力电缆采用阻燃型耐热铜质多股绞线，控制电缆采用1.5mm2绝缘导线，电流回路电缆采用2.5mm2绝缘导线
7
功能单元设计成即使主电路带电（但功能单元的主开关处于分断位置），也能用手直接或借助工具安全地将功能单元插入或抽出柜体。
现场检查
15
遥控功能（即PLC的DO点）：断路器合闸和分闸。
遥测功能（即PLC的DI点）：断路器状态、控制模式、综合故障报警信息、电容柜开关状态、电容器投入状态、消防信息。
遥信功能（即TD600仪表）：电流、电压、有功功率、无功功率、有功电度、无功电度、功率因数、频率、谐波。
16
对于电容柜，柜后面安装4只直径为176㎜的排风机，排风机采用自动控制和人工控制，当处于自动控制状态时，柜内温度达到30℃，排风机自动启动，降低柜内温度，确保柜内温度在35℃内，有效保证了电容器和电抗器的正常工作和使用寿命，满足设备长期运行要求。
验收时间：
验收意见及结论：
验收人员签字：
10
TD600智能仪表安装于电缆室门上，电流、电压信号电缆连接到相应回路，通讯线根据MODBUS通讯协议进行并联后接到PLC室，在PLC室与后台监控系统进行连接，将电流、电压、电度、功率、功率因数、频率、谐波等信息上传到计算机。
11
本配电系统为TN-S系统，配电柜的N线与PE线并列（PE线在下面）
12
5
当高压室门关闭、断路器分闸、接地开关断开，断路器手车才能推进到工作位置；
手车在工作位置并被锁定后，断路器才能进行合闸操作，接地开关不能合闸；
高低压开关柜安装检验记录

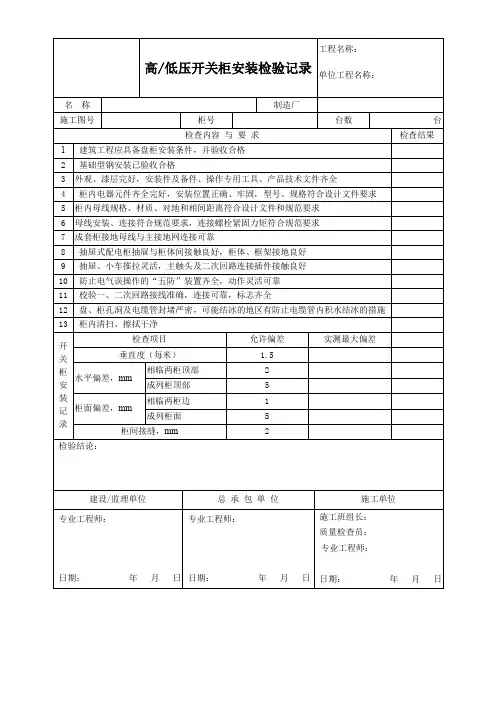

高/低压开关柜安装检验记录
工程名称：
单位工程名称：
名 称
制造厂
施工图号
柜号
台数
台
检查内容 与 要 求
检查结果
1
建筑工程应具备盘柜安装条件，并验收合格
2
基础型钢安装已验收合格
3
外观、漆层完好，安装件及备件、操作专用工具、产品技术文件齐全
4
柜内电器元件齐全完好，安装位置正确、牢固，型号、规格符合设计文件要求
11
校验一、二次回路接线准确，连接可靠，标志齐全
12
盘、柜孔洞及电缆管封堵严密，可能结冰的地区有防止电缆管内积水结冰的措施
13
柜内清扫、擦拭干净
开
关
柜
安
装
记
录
检查项目
允许偏差
实测最大偏差
垂直度（每米）
1.5Biblioteka 水平偏差，mm相临两柜顶部
2
成列柜顶部
5
柜面偏差，mm
相临两柜边
1
成列柜面
5
柜间接缝，mm
2
检验结论：
建设/监理单位
总 承 包 单 位
施工单位
专业工程师：
日期： 年 月 日
专业工程师：
日期： 年 月 日
施工班组长：
质量检查员：
专业工程师：
日期： 年 月 日
5
柜内母线规格、材质、对地和相间距离符合设计文件和规范要求
6
母线安装、连接符合规范要求，连接螺栓紧固力矩符合规范要求
7
成套柜接地母线与主接地网连接可靠
8
抽屉式配电柜抽屉与柜体间接触良好，柜体、框架接地良好
9
抽屉、小车推拉灵活，主触头及二次回路连接插件接触良好
工程名称：
单位工程名称：
名 称
制造厂
施工图号
柜号
台数
台
检查内容 与 要 求
检查结果
1
建筑工程应具备盘柜安装条件，并验收合格
2
基础型钢安装已验收合格
3
外观、漆层完好，安装件及备件、操作专用工具、产品技术文件齐全
4
柜内电器元件齐全完好，安装位置正确、牢固，型号、规格符合设计文件要求
11
校验一、二次回路接线准确，连接可靠，标志齐全
12
盘、柜孔洞及电缆管封堵严密，可能结冰的地区有防止电缆管内积水结冰的措施
13
柜内清扫、擦拭干净
开
关
柜
安
装
记
录
检查项目
允许偏差
实测最大偏差
垂直度（每米）
1.5Biblioteka 水平偏差，mm相临两柜顶部
2
成列柜顶部
5
柜面偏差，mm
相临两柜边
1
成列柜面
5
柜间接缝，mm
2
检验结论：
建设/监理单位
总 承 包 单 位
施工单位
专业工程师：
日期： 年 月 日
专业工程师：
日期： 年 月 日
施工班组长：
质量检查员：
专业工程师：
日期： 年 月 日
5
柜内母线规格、材质、对地和相间距离符合设计文件和规范要求
6
母线安装、连接符合规范要求，连接螺栓紧固力矩符合规范要求
7
成套柜接地母线与主接地网连接可靠
8
抽屉式配电柜抽屉与柜体间接触良好，柜体、框架接地良好
9
抽屉、小车推拉灵活，主触头及二次回路连接插件接触良好
最新最全配电室施工及验收规范(含表格)
Q/GDW 02 北京市电力公司企业标准Q/GDW 02 1 3703--2010 配电网开闭站、配电室施工及验收规范2010－10－15 发布2010－10－15 实施北京市电力公司发布目录前言 (II)1总则 (1)2施工工艺 (3)3施工验收 (21)附录 A（规范性附录）物资统一招标设备到货检测实施办法 (46)附录 B（规范性附录）业扩招标设备到货检测实施办法 (48)附录 C（资料性附录）设备到货检测原则、检测项目及执行标准的说明 (50)I前言制定本标准的目的是健全企业标准体系，提高企业标准化管理水平，进一步规范和加强北京市电力公司配网设备施工验收管理工作。
本标准根据国家、北京市及行业相关技术标准制定。
本标准参编部门、单位：生产技术部本标准主要起草人：陈国峰、陈光华、郭鹏武、李华春、张文新、李明春、王明春、冯成、李振广、李赛本标准主要审核人：牛进苍、郭建府、刘磊、周作春、魏世岭本标准批准人：刘润生本标准由公司生产技术部负责解释。
本标准由发展策划部企业管理处负责标准化归口管理。
IIQ / GDW 02 1 3703—2010 1 总则1. 1概述a）本规范规定了开闭站、配电室施工及验收工作的工艺要求和工作流程。
b）本规范适用于北京市电力公司新建或改建开闭站、配电室的施工和验收工作，用于各供电公司对开闭站、配电室的施工过程进行监督管理，用于配电运行人员进行开闭站、配电室的验收工作。
凡接入北京电网由北京市电力公司运行管理的开闭站、配电室施工和验收，均应执行本规范。
用户自行管理的配电室可参照执行。
c）各电气安装单位、监理单位和运行单位除执行本规范外，还应执行国家和行业的有关规定。
1. 2基本原则1. 2. 1 施工、监理单位资质审查原则施工单位企业资质应满足承揽的工程等级，管理人员及特殊工种（如安装电工、焊工、电缆工、起重吊装工和电气调试人员等）应按照相关规定持证上岗。
监理单位企业资质应满足承揽的工程等级，所配备的监理人员应满足工程专业特点的需要，且应持证上岗。
高压开关柜安装单元工程质量验收评定表
水利水电工程
表8。
8 高压开关柜安装单元工程质量验收评定表
水利水电工程
表8.8.1 高压开关柜外观质量检查表
编号：
水利水电工程
表8。
8。
2 高压开关柜安装质量检查表编号：
水利水电工程
表8。
8.3-1 六氟化硫(SF6）断路器电气试验及操作试验质量检查表编号：
水利水电工程
表8.8。
3-2 真空断路器电气试验及操作试验质量检查表编号：
水利水电工程
表8.8.3—3 隔离开关电气试验及操作试验质量检查表编号：
水利水电工程
表8.8.3-4 负荷开关及高压熔断器电气试验及操作试验质量检查表编号：
水利水电工程
表8。
8.3-5 互感器电气试验质量检查表
编号：
、
水利水电工程
表8。
8。
3-6 电抗器电气试验质量检查表编号：
水利水电工程
表8.8。
3—7 消弧线圈电气试验质量检查表编号：
水利水电工程
表8.8。
3-8 避雷器电气试验质量检查表编号：。
物业管理文档：低压电器验收表
电器的接零、接地可靠。
电器的连接线排列整齐、美观。
绝缘电阻值符合要求。
活动部件动作灵活、可靠、连锁传动装置动作正确。
标志齐全完好、字迹清晰。
变更设计的证明文件。制造厂提供的产品说明书、合格证件及竣工图纸等技术文件。
安装技术记录。调整实验记录。根据合同提供的备品、备件清单。
验收结果及意见:
验收人
签字
设计单位
低压电器验收表工程(电)字编号Fra bibliotek年月日
验收项目
设备编号
设备型号
验收区域
施工单位
验收标准按照《GB50254-96--GB50259-96》
具体内容和要求
检收情况
处理意见
电器的型号、规格符合设计要求。
电器的外观检查完好,绝缘器件无裂纹,安装符合产品技术文件的要求。
电器安装牢固,平正,符合设计及产品技术文件的要求。
施工单位
验收单位
行业管理
工程监理
年月日
电器的连接线排列整齐、美观。
绝缘电阻值符合要求。
活动部件动作灵活、可靠、连锁传动装置动作正确。
标志齐全完好、字迹清晰。
变更设计的证明文件。制造厂提供的产品说明书、合格证件及竣工图纸等技术文件。
安装技术记录。调整实验记录。根据合同提供的备品、备件清单。
验收结果及意见:
验收人
签字
设计单位
低压电器验收表工程(电)字编号Fra bibliotek年月日
验收项目
设备编号
设备型号
验收区域
施工单位
验收标准按照《GB50254-96--GB50259-96》
具体内容和要求
检收情况
处理意见
电器的型号、规格符合设计要求。
电器的外观检查完好,绝缘器件无裂纹,安装符合产品技术文件的要求。
电器安装牢固,平正,符合设计及产品技术文件的要求。
施工单位
验收单位
行业管理
工程监理
年月日
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压开关柜验收
设备型号:HXGN-12
序
号
检验
项目
检验标准
检验结果
合格
不合格
2
柜体
检查
（1）断路器应固定牢固，瓷套完整，表
面应光滑无裂纹、缺损，外表清洁；连盘
螺栓紧固，与基础固定焊接可靠
（2）柜体检查无变形；柜内照明完好； 金属外壳漆色完整无损伤，统一符合要 求，相色标志正确，接地良好
（3）电气连接应可靠且接触良好，绝缘
应附属件齐全
验收人员：生产技术科：
安全保护科：
企管科：
年 月曰
接符合要求
5
母线、绝
缘导线
1、母线搭接面平整、自然吻合， 连接紧密可靠，有防松措施，有 防电化
腐蚀措施
2、安装配置层次分明，整齐美观，
接线正确无误
6
保护接
地
1、产品柜架、金属安装结构件， 金属手动操作机构以及产品内主 电路所
装电器元件需接地的部件均应保 证良好的接地连接性
7
随机附
件
产品说明书，合格证，钥匙及相
后对应
3
母
排、 电缆 接头
（1）与母排连接牢固，出线电缆引线相 间距离符合规定，电缆牢固、无破损、拧 弯现象；三岔口以上不得相碰
（2）电缆绝缘完好
4
接地
装置
（1）柜体接地应良好
（2）接地引下线及其与主接地网连接应 可靠，设备与接地引下线连接部分无裂 纹，外表无破损，标志完整
5
6
防
火、
防鼠 设施 检查 其他
（1）电缆沟道进入保护屏、控制屏、控 制柜、端子箱、汇控箱等处的电缆孔、洞， 用防火堵料严密封堵
（2）电缆沟防火墙、阻燃包及防鼠沙墙 修补完好
（1）施工设施拆除，工完场清，工作场 所清洁、无遗留杂物
验收人员：生产技术科:
安全环保科：
企管科：
年 月曰
低压开关柜验收
设备型号:GGD
号
检测项
目
技术要求
检验结
果
备注
1
外观质
1、涂漆层牢固、均称、在距产品
1米外观察不应有明显的色差和 反光
2、电镀件的镀层均匀、牢固、不 脱落、不生锈
3、产品标示符合规范要求。
2
电器元
件
1、柜内安装的所有电器元件必须
为合格品，并附有合格证
2、型号规格负荷设计要求
4
操作实
验
通电操作试验，所有电气元器件
机构的动作可靠，和电气线路连
部件无变形，绝缘良好
（4）断路器及其操动机构的联动应正常， 无卡阻现象；分合闸指示正确；调试操作 时，断路器无跳跃，辅助开关动作应准确 可靠
（5）母线相间距离满足要求，距离不符 合规定的是否包裹绝缘
（7）手车机械锁紧和防误装置可靠、进
出平稳无卡涩，滑动接地接触良好
（8）柜体整体安装符合规范，编号牌前
设备型号:HXGN-12
序
号
检验
项目
检验标准
检验结果
合格
不合格
2
柜体
检查
（1）断路器应固定牢固，瓷套完整，表
面应光滑无裂纹、缺损，外表清洁；连盘
螺栓紧固，与基础固定焊接可靠
（2）柜体检查无变形；柜内照明完好； 金属外壳漆色完整无损伤，统一符合要 求，相色标志正确，接地良好
（3）电气连接应可靠且接触良好，绝缘
应附属件齐全
验收人员：生产技术科：
安全保护科：
企管科：
年 月曰
接符合要求
5
母线、绝
缘导线
1、母线搭接面平整、自然吻合， 连接紧密可靠，有防松措施，有 防电化
腐蚀措施
2、安装配置层次分明，整齐美观，
接线正确无误
6
保护接
地
1、产品柜架、金属安装结构件， 金属手动操作机构以及产品内主 电路所
装电器元件需接地的部件均应保 证良好的接地连接性
7
随机附
件
产品说明书，合格证，钥匙及相
后对应
3
母
排、 电缆 接头
（1）与母排连接牢固，出线电缆引线相 间距离符合规定，电缆牢固、无破损、拧 弯现象；三岔口以上不得相碰
（2）电缆绝缘完好
4
接地
装置
（1）柜体接地应良好
（2）接地引下线及其与主接地网连接应 可靠，设备与接地引下线连接部分无裂 纹，外表无破损，标志完整
5
6
防
火、
防鼠 设施 检查 其他
（1）电缆沟道进入保护屏、控制屏、控 制柜、端子箱、汇控箱等处的电缆孔、洞， 用防火堵料严密封堵
（2）电缆沟防火墙、阻燃包及防鼠沙墙 修补完好
（1）施工设施拆除，工完场清，工作场 所清洁、无遗留杂物
验收人员：生产技术科:
安全环保科：
企管科：
年 月曰
低压开关柜验收
设备型号:GGD
号
检测项
目
技术要求
检验结
果
备注
1
外观质
1、涂漆层牢固、均称、在距产品
1米外观察不应有明显的色差和 反光
2、电镀件的镀层均匀、牢固、不 脱落、不生锈
3、产品标示符合规范要求。
2
电器元
件
1、柜内安装的所有电器元件必须
为合格品，并附有合格证
2、型号规格负荷设计要求
4
操作实
验
通电操作试验，所有电气元器件
机构的动作可靠，和电气线路连
部件无变形，绝缘良好
（4）断路器及其操动机构的联动应正常， 无卡阻现象；分合闸指示正确；调试操作 时，断路器无跳跃，辅助开关动作应准确 可靠
（5）母线相间距离满足要求，距离不符 合规定的是否包裹绝缘
（7）手车机械锁紧和防误装置可靠、进
出平稳无卡涩，滑动接地接触良好
（8）柜体整体安装符合规范，编号牌前
