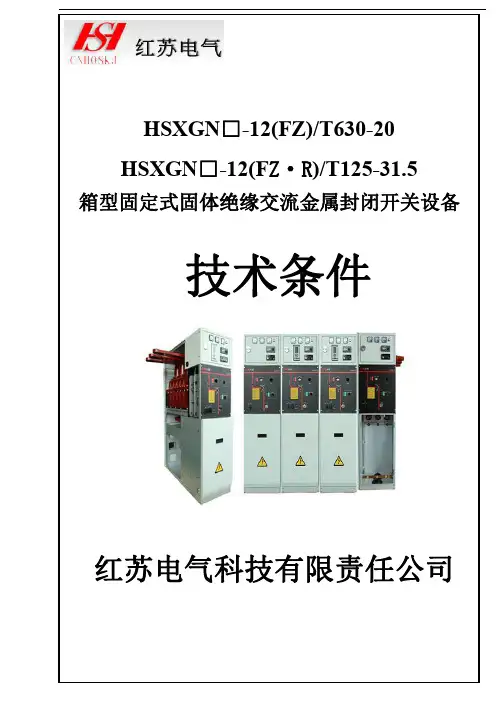

HSXGN□-12(FZ)/T630-20HSXGN□-12(F Z·R)/T125-31.5箱型固定式固体绝缘交流金属封闭开关设备技术条件红苏电气科技有限责任公司技术条件HS.536.001JT共9页第2页2、产品采用和依据的标准GB3906-2006《3.6-40.5kV交流金属封闭开关设备和控制设备》；GB/T11022-2011《高压开关设备和控制设备标准的共用技术要求》；DL/T404-2007《3.6kV-40.5kV交流金属封闭开关设备和控制设备》；GB16926-2009《高压交流负荷开关-熔断器组合电器》、GB311.1-1997《高压输变电设备的绝缘配合》；GB762-2002《标准电流》；GB3804-2003《3.6KV-40.5KV高压交流负荷开关》；GB1985-2004《高压交流隔离开关和接地开关》；GB3309-1989《高压开关设备在常温下的机械试验》；DL/T593-2006《高压开关设备和控制设备的共用技术要求》;GB／T7354-2003《局部放电测量》3、使用环境条件a)环境温度最高温度：+40℃最低温度：-45℃b)环境湿度日平均相对温度：≤95%月平均相对温度：≤90%日平均饱和蒸气压：≤2.2*10-3MPa月平均饱和蒸气压：≤1.8*10-3MPa;c)海拨:不超过2000m;d)地震裂度:不超过8度;e)使用场所无易燃和爆炸危险、无化学腐蚀性气体以及激烈震动。
标记处数更改文件号签字日期标记处数更改文件号签字日期标记处数更改文件号签字日期4、技术参数4．1HSXGN□-12(FZ)/T630-20的主要技术参数见表1：表1序号名称单位参数值1额定电压kV12 2额定电流A630 3额定频率HZ504额定绝缘水平1min工频电压（相间、对地/断口）kV42/48雷电冲击电压（相间、对地/断口）75/855额定短时耐受电流(主回路和接地开关)kA 206额定峰值耐受电流(主回路和接地开关)50 7额定短路关合电流50 8额定短路持续时间s49额定有功负载开断电流A 63010额定闭环开断电流630 11切空载变压器电流15 12额定电缆充电开断电流25 13额定线路充电开断电流10 14额定开断接地故障电流75 15额定接地故障条件下线路和电缆充电电流4416机械寿命（负荷开关/隔离开关和接地一体开关）次10000/300017外壳防护等级IP4X18回路电阻μΩ≤20019触头开距mm9±120触头超行程mm3±121分闸速度(0-6mm行程)m/s 1.1±0.222合闸速度(6-0mm行程)m/s0.6±0.2标记处数更改文件号签字日期标记处数更改文件号签字日期标记处数更改文件号签字日期4.2HSXGN □-12(FZ·R)/T125-31.5的主要技术参数见表2：表29局部放电测量PC ≤205、技术要求5．1箱型固定式固体绝缘交流金属封闭开关设备的零部件制造与装配符合按规定程序批准的图纸和文件的要求，产品经调试后运动部分应灵活可靠。

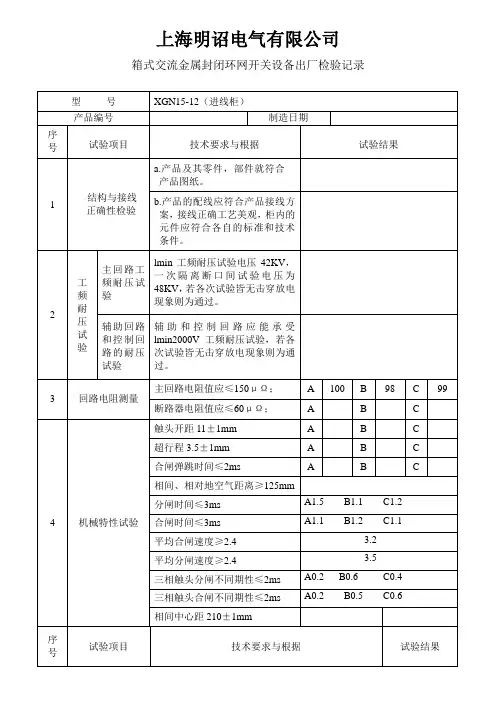

XGN15-12型高压配电柜出厂检验报告XGN15-12产品型号：出厂编号：出厂日期：年月日浙江红苏电气科技有限责任公司一、产品相关数据产品名称： 10KV环网柜规格型号：额定电压(kV)：10XGN15-12外壳防护等级：IP33 额定绝缘水平：75/35额定电流(A)：630A二、检验项目及结果序号检测项目页码结论1 一般检查3-42 机械特性试验 43 接地电路有效性检查 54 接线正确性检验 55 工频电压耐受试验 5三、检验依据1、GB3906-91 《3～35kV交流金属封闭开关设备》2、GB/T16934-97 《电能计量柜》3、GB3309-89 《交流开关设备常温下的机械试验》4、GB4208-93 《外壳防护等级分类》5、GB311.1-97 《高压输变电设备的绝缘配合》四、检验结论：本产品经检验合格，准予出厂。
附录一主要元器件表名称型号生产厂家数量备注高压负荷开关FN12-12DR/630 上海红申电气 3 √高压熔断器SFLAJ-63A 上海红申电气 1 √高压熔断器SFLAJ-25A 上海红申电气 1高压避雷器HY5WZ-17/45 上海红申电气 1 √带电显示器DXN-10T 上海红申电气 3 √注：上表中的“√”表示该产品有生产许可证或经过了型式试验。
附录二检测项目1 一般检查序号检查项目技术要求检测方法/工具检验结果1.1 外观检查铭牌安装牢固、端正、内容正确、清晰，主要元件安装合理，附件齐全。
目测各接地点焊接牢固，连接点无锈痕和流漆，且有防松措施和明显的接地标志。
目测基本骨架焊接牢固，拼装对接平整，焊缝均匀，无裂纹，无漏焊现象。
目测各小室门开启灵活，开启角大于90°，开启时不得碰伤漆膜。
门关闭锁定后，移动量不得大于2mm。
目测/钢直尺1.2 电路连接检查母线的连接正确，搭接面平整，有防电化和防松措施，符合载流量要求，表面无明显锤痕和划痕，折弯处无伤痕。

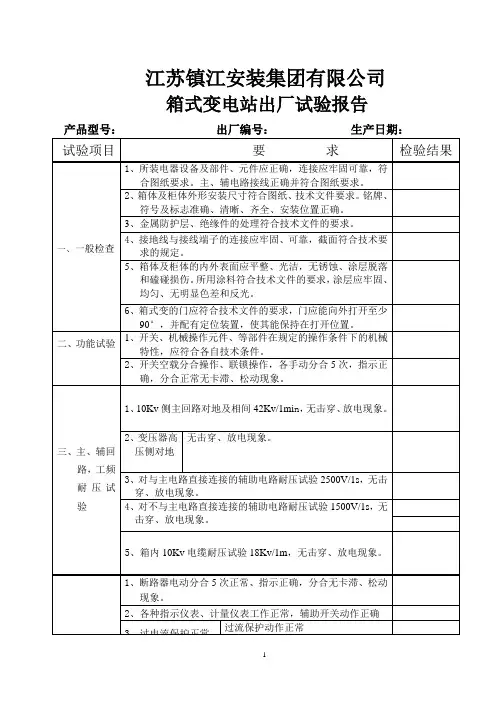

配电箱出厂试验报告
一、试验目的
配电箱是用于将电力供应从上级电源传输到低电压终端用户的设备。
出厂试验是为了确保配电箱在出厂前的质量和性能满足相关标准和要求。
本报告将详细记录配电箱的出厂试验过程和结果。
二、试验范围
本次出厂试验涵盖了配电箱的以下方面：
1. 外观检查：检查配电箱的外部结构，防护装置和标识等。
2. 电气性能测试：测试配电箱的电气参数，如额定电压、额定电流、短路容量等。
3. 功能检测：测试配电箱的功能，如过载保护、漏电保护、隔离开关等。
4. 运行状态监测：检测配电箱在正常运行状态下的性能和电气参数。
三、试验设备及仪器
1. 电阻表：用于测量电阻值。
2. 电流表：用于测量电流值。
3. 电压表：用于测量电压值。
4. 绝缘电阻测试仪：用于测量绝缘电阻。
5. 温度计：用于测量温度。
6. 功率因数仪：用于测量功率因数。
7. 高压测试仪：用于测试绝缘耐压强度。
四、试验过程
1. 外观检查
检查配电箱的外部结构是否完整无损，标识是否清晰可辨。
确认防护装置的安装是否符合要求，并记录相应的观察结果。
2. 电气性能测试
（1）额定电压测试：使用电压表测量配电箱的额定电压，检查其是否与产品标识一致。

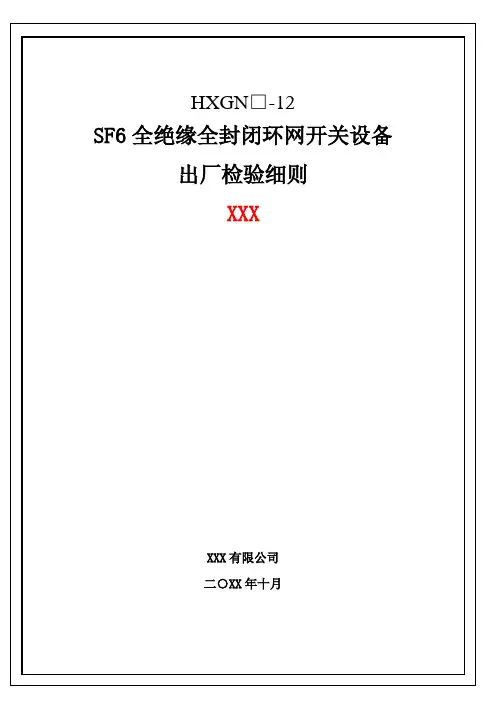

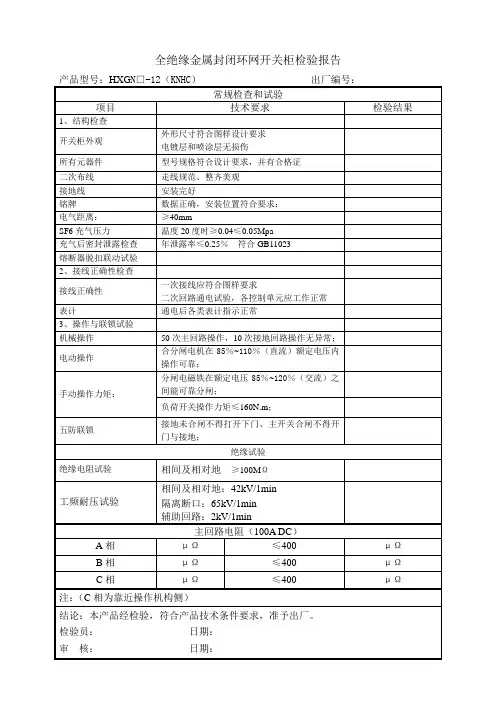

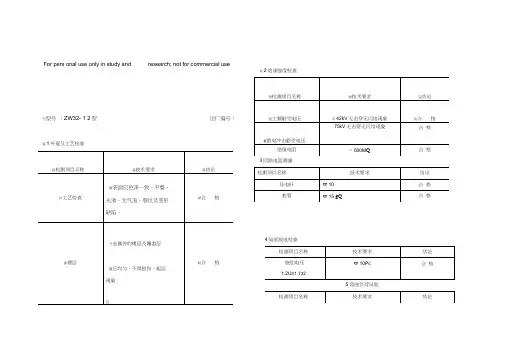

某某某开关有限公司检查试验报告HS/CT-XGN15-12-1-2019产品型号HXGN□-12 产品名称SF6全绝缘全封闭环网开关设备出厂编号检验项目检查要求检验记录备注结构检查元件的安装位置、型号、规格参数及接线应符合图纸设计要求合格柜体外形及安装孔尺寸符合图纸，箱体各测面及底平面对角线之差符合技术要求合格电气间隙相间≥125mm 合格相对地≥125mm 合格铭牌、标志标识内容清晰，正确，符合标准要求合格用于固定元件及连接导体的所有连接均应拧紧，并有防松措施合格表面喷塑或油漆的颜色应与合同要求一致，不得流挂、起皮，应有良好的附着力；电镀件镀层不得起皮，脱落生锈等合格门板开启角度大于90度，无卡滞现象合格柜内已清理干净，无杂物和油污等合格机械性能所装开关元件应符合各自标准和技术要求合格机械传动系统及开关分、合闸、接地各操作5次，动作灵活、可靠合格联锁操作5次，联锁装置动作正确，满足“五防”要求；合格工频耐压主电路相间、相对地应承受交流工频42kV（有效值）1min耐压合格隔离断口间应承受交流工频48kV（有效值）1min耐压合格辅助电路对地应承受交流工频2500V（有效值）1s耐压合格接线正确性检查开关、仪表等规格、型号与有关图纸相符，接线正确；接线整齐、美观，标号清晰、接线牢固；继电器及微机综合保护装置整定值符合技术要求；绝缘电阻≥1000Ω/V合格通电模拟正常使用情况试验，符合电气原理图要求，合闸、分励、失压过流脱扣可靠动作合格主回路电阻A相≤65μΩ/≤150μΩ(负荷开关柜/负荷开关熔断器柜) 45μΩB相≤65μΩ/≤150μΩ(负荷开关柜/负荷开关熔断器柜) 49μΩC相≤65μΩ/≤150μΩ(负荷开关柜/负荷开关熔断器柜) 51μΩ熔断器撞击试验对装有熔断器的柜型试验，模拟撞击最小能量逐相操作5次，三相联动操作2次，应可靠分闸/密封试验SF6年泄露率≤0.05% 合格防护等级外壳满足IP3X防护等级要求合格结论：本产品经检查、试验符合GB/T3906-2006标准要求，准予出厂。
GTXGN□-12固体绝缘全封闭环网柜安装使用说明书红申电气有限公司目录1概述2型号的组成及含义3使用环境条件4主要技术参数5结构及特点5.1户内型环网柜结构示意图5.2户外型环网柜结构示意图5.3结构特点5.4固体绝缘全封闭环网柜的特点5.5操作机构与操作6安装示意图6.1单元柜安装示意图6.2一体柜安装示意图6.3安装注意事项7运输和储存8使用与维护9随机文件和附件10订货须知1概述固体绝缘全封闭环网单元（简称环网单元）是一种全密封的供电单元，所有带电部件及开关全密封在一个环氧树脂壳体内，壳体内无任何气体。
整个开关装置不受外部环境影响，确保运行可靠性和人身安全性，并且实现了免维护。
环网单元分户内和户外型。
户外型是将户内型环网单元再密闭在一个金属外壳内构成的多路环网供电单元。
环网单元适用于12kV、50Hz的三相交流配电系统，用于环网供电或终端供电。
环网单元可安装在工矿企业、住宅小区、学校、公园等的配电系统，也可装入紧凑式型箱式变电站中，用于配电变压器的控制和保护。
所以户内、户外型环网单元均可实现配电自动化。
2型号的组成与含义GTXGN□-12/T(D)630-20额定短时耐受电流（kA）额定电流（A）弹簧操作机构（永磁机构）额定电压（kV）户内（“W”为户外）固定式箱式固体HS——H：红；S:申3使用环境条件a.适用于户内或户外。
b.周围空气温度：户内-10℃～+25℃，户外-45℃～+70℃。
c.空气相对湿度：日平均值不大于95%,月平均值不大于90%。
d.海拔高度不大于4000m。
e.周围空气应没有受到尘埃、水蒸气、盐雾、腐蚀性气体或可燃性气体的明显污染；户外型可以用于较恶劣的环境条件下。
f.安装地点无剧烈震动，地震度不超过8度。
当上述使用环境条件不能满足使用要求时，由用户与制造厂协商4主要技术参数5.固体环网柜结构及特点：参数名称单位参数值C 单元F 单元V 单元D 单元负荷开关单元组合电器单元真空断路器单元电缆连接单元额定电压kV 12额定频率Hz 50额定电流A 630125630/1250630额定闭环开断电流A 630额定短时耐受电流kA 20(4S)20/25(4S)20(4S)额定蜂值耐受电流kA 5050/63额定短路关合电流kA 50501min 工频耐压kV 42（相间、对地）/48（断口间）雷电冲击耐压kV 75，85断口间）电缆充电开断电流A 105%额定有功负载开断电流A31.5防护等级环网单元外壳IP4X 。
配电箱出厂试验报告（二）引言概述：本文是对配电箱出厂试验的详细报告，旨在通过实验数据和分析结果，评估配电箱的性能和安全性，以保证其符合相关标准和要求。
通过不同的试验项目，我们对该配电箱的绝缘性能、电气性能、机械性能以及环境适应性进行了全面的评估。
正文内容：一、绝缘性能1. 介绍绝缘性能的重要性和评估标准a. 绝缘性能对于配电箱的安全性和稳定性至关重要。
b. 国际标准IEC 61439-1中规定了绝缘性能的测试方法和要求。
2. 绝缘电阻测试a. 测试方法：使用万用表对配电箱的绝缘电阻进行测量。
b. 测试数据分析：得出绝缘电阻符合标准要求。
3. 绝缘耐压测试a. 测试方法：使用耐压仪对配电箱的绝缘耐压进行测试。
b. 测试数据分析：得出绝缘耐压符合标准要求。
二、电气性能1. 介绍电气性能的重要性和评估标准a. 电气性能对于配电箱的正常运行和电器设备保护起到关键作用。
b. 国际标准IEC 61439-2中规定了电气性能的测试方法和要求。
2. 接地电阻测试a. 测试方法：使用接地电阻测试仪对配电箱的接地电阻进行测量。
b. 测试数据分析：得出接地电阻符合标准要求。
3. 电气功能测试a. 测试方法：对配电箱的各项电气功能进行测试，如过载保护、短路保护等。
b. 测试数据分析：得出电气功能符合标准要求。
三、机械性能1. 介绍机械性能的重要性和评估标准a. 机械性能对于配电箱的结构稳定性和使用寿命具有重要影响。
b. 国际标准IEC 61439-3中规定了机械性能的测试方法和要求。
2. 防护等级测试a. 测试方法：对配电箱的防护等级进行测试，如防尘、防水等。
b. 测试数据分析：得出防护等级符合标准要求。
3. 外观质量测试a. 测试方法：对配电箱的外观质量进行评估，如表面涂层、标识等。
b. 测试数据分析：得出外观质量符合标准要求。
四、环境适应性1. 介绍环境适应性的重要性和评估标准a. 环境适应性对于配电箱在各种环境条件下的可靠性具有重要意义。
