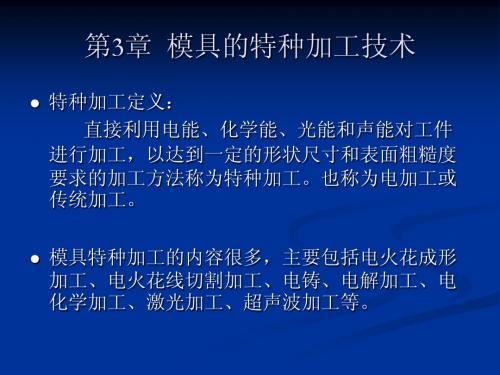

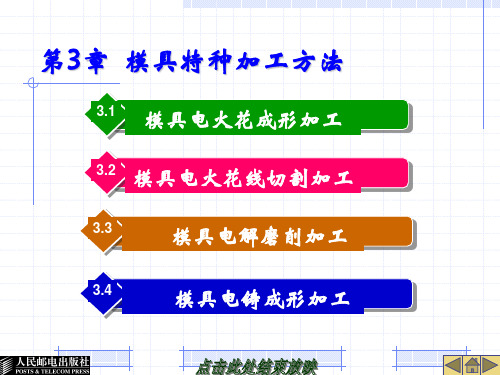

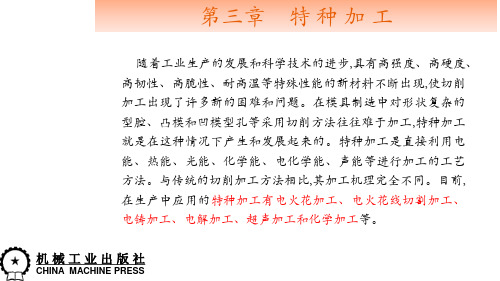

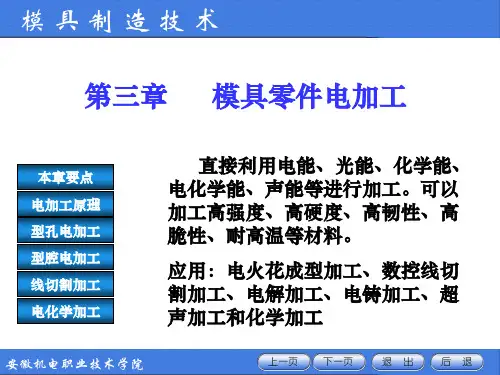

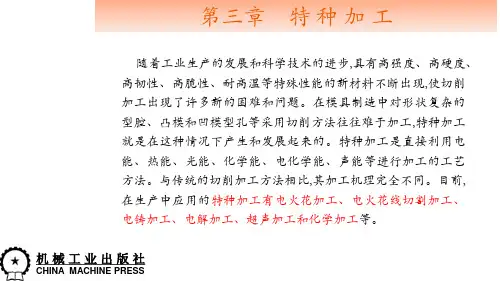

第三章模具零件特种加工

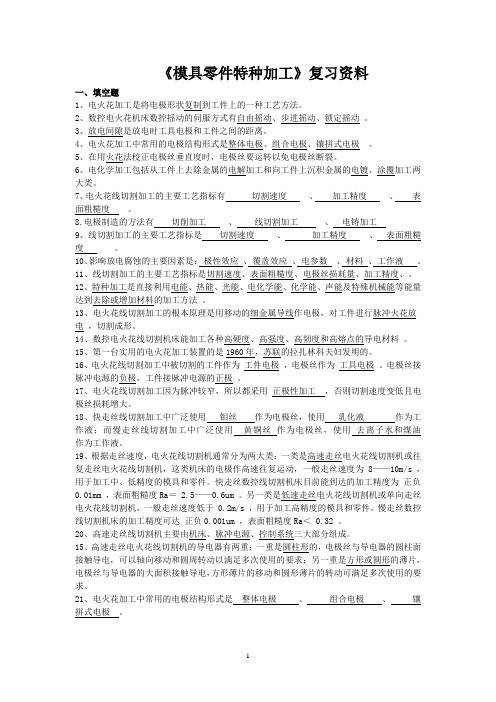

《模具零件特种加工》复习资料一、填空题1、电火花加工是将电极形状复制到工件上的一种工艺方法。

2、数控电火花机床数控摇动的伺服方式有自由摇动、步进摇动、锁定摇动。

3、放电间隙是放电时工具电极和工件之间的距离。

4、电火花加工中常用的电极结构形式是整体电极、组合电极、镶拼式电极。

5、在用火花法校正电极丝垂直度时，电极丝要运转以免电极丝断裂。

6、电化学加工包括从工件上去除金属的电解加工和向工件上沉积金属的电镀、涂覆加工两大类。

7、电火花线切割加工的主要工艺指标有切割速度、加工精度、表面粗糙度。

8.电极制造的方法有切削加工、线切割加工、电铸加工9、线切割加工的主要工艺指标是切割速度、加工精度、表面粗糙度。

10、影响放电腐蚀的主要因素是：极性效应、覆盖效应、电参数、材料、工作液。

11、线切割加工的主要工艺指标是切割速度、表面粗糙度、电极丝损耗量、加工精度、。

12、特种加工是直接利用电能、热能、光能、电化学能、化学能、声能及特殊机械能等能量达到去除或增加材料的加工方法。

13、电火花线切割加工的根本原理是用移动的细金属导线作电极，对工件进行脉冲火花放电，切割成形。

14、数控电火花线切割机床能加工各种高硬度、高强度、高韧度和高熔点的导电材料。

15、第一台实用的电火花加工装置的是1960年，苏联的拉扎林科夫妇发明的。

16、电火花线切割加工中被切割的工件作为工件电极，电极丝作为工具电极。

电极丝接脉冲电源的负极，工件接脉冲电源的正极。

17、电火花线切割加工因为脉冲较窄，所以都采用正极性加工，否则切割速度变低且电极丝损耗增大。

18、快走丝线切割加工中广泛使用钼丝作为电极丝，使用乳化液作为工作液；而慢走丝线切割加工中广泛使用黄铜丝作为电极丝，使用去离子水和煤油作为工作液。

19、根据走丝速度，电火花线切割机通常分为两大类：一类是高速走丝电火花线切割机或往复走丝电火花线切割机，这类机床的电极作高速往复运动，一般走丝速度为 8——10m/s ，用于加工中、低精度的模具和零件。

《模具特种加工》课程标准一、课程基本信息：课程名称：模具特种加工课程编码：0204114参考学时：50学时课程所属系部：机械工程系适用专业：模具设计与制造、数控技术编制人员：机械工程系二、课程性质与任务（一）本课程与前后课程的联系《模具特种加工》是模具设计与制造专业的职业能力核心课程。

它主要以冲压模和和塑料模的制造技术为研究对象，以特种加工异型加工、特种加工为教学重点的一门学科。

让学生具有较强的理论知识和实际技能，为今后的工作和学习奠定扎实的基础。

本课程要以《机械制图》、《金工技能实训》、《公差配合与技术测量》和《数控加工与编程》的学习为基础，同时与《冲压模设计》、《注射模设计》这二门课程相衔接。

学好本课程也可为学生提供将来从事模具设计与制造等相关工作所必需的知识和技能基础。

（二）课程的性质和地位《模具特种加工》课程是在学生掌握了机械加工基本知识、普通金工操作基本技能的基础上，为培养学生的特种加工专业技能而开设的，主要包括电火花成型加工和电火花线切割加工技术。

其目的是为今后实际工作中解决模具加工特殊工艺问题和困难工艺问题打下基础。

根据高职人才培养目标的要求，高职院校该课程的作用主要有两个方面：一是培训学生的特种加工机床操作技能，提高动手能力和应用新技术的能力；二是培养职业技术素质，增强就业能力和工作能力。

（三）课程的主要任务本课程的任务是：本课程的工作情景是特种加工机床的操作，包括电火花成型机床，线切割机床、激光加工机床和快速成型机床等。

三、课程设计的理念与思路（一）课程设计的理念认真领会“高等学校教学质量和教学改革工程”精神，以提高课程的教学质量为核心，全面改革本课程的教学内涵，从基于学科知识的课程设计转换为基于职业能力的课程设计，充分调动学生的学习积极性。

（二）课程设计的思路鉴于该课程实践性强的特点，且属于模具专业制造工艺技能核心课程，为实现学生掌握模具制造电火花成型加工和电火花线切割加工编程能力和操作技能的培养目标，参照人才培养规划对课程的总体要求。

第一章模具机械加工的基本理论一、填空题1、模具的生产过程由﹑﹑﹑﹑组成。

2、表面冷压加工强化工艺是以降低表面粗糙度值，提高表面硬度，并在表面层产生压缩残余应力的表面加工方法。

主要有、和。

3、模具的主要技术经济指标有：模具、模具、模具和模具。

4、工艺过程划分阶段的主要原因是：1）；2）；3）。

5、机械切削加工顺序的安排，应考虑以下几个原则：1）；2）；3）；4）。

6、确定加工余量的方法有法、法和法，其中在模具生产中被广泛采用是法。

7、影响模具精度的主要因素有：1）；2）；3）；4）。

8、基准按其作用不同，可分为基准和工艺基准两大类。

工艺基准按按用途不同，又分为基准、基准和基准。

9、模具加工工艺过程一般可分为以下几个阶段：1）粗加工阶段；2）加工阶段；3）加工阶段；4）加工阶段。

10、零件的加工精度精度包含三方面的内容：即精度、精度和精度。

二、是非判断题1、在模具产品的生产过程中，对于那些使原材料成为成品的直接有关的过程，如毛坏制造﹑机械加工﹑热处理和装配等，称为工艺过程。

┉┉┉┉┉┉（）2、模具机械加工与其它机械产品的机械加工相比较，有其特殊性：模具一般是单件小批生产，模具标准件则是成批生产；成形零件加工精度较高；所采取的加工方法往往不同于一般机械加工方法。

┉┉┉┉┉┉┉┉┉┉┉┉┉┉（）3、模具加工工艺过程是由若干个按顺序排列的工序组成，而每一个工序又可依次细分为安装﹑工位﹑工步和走刀。

┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉（）4、划分工序的主要依据，是零件在加工过程中工作地点﹑加工对象是否改变以及加工是否连续完成。

如果不能满足其中一个条件，即构成另一个工序。

（）5、模具零件的毛坯形式主要分为原型材锻造件铸造件和半成品四种。

┉（）6、模具是指以特定的形状通过一定的方式（如冲裁、拆弯、注射等）使原材料成形的工艺装备。

┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉（）7、模具生产为单件、多品种生产。

在制造工艺上尽量采用通用机床、通用刀量具和仪器，尽可能地减少专用工具的数量。

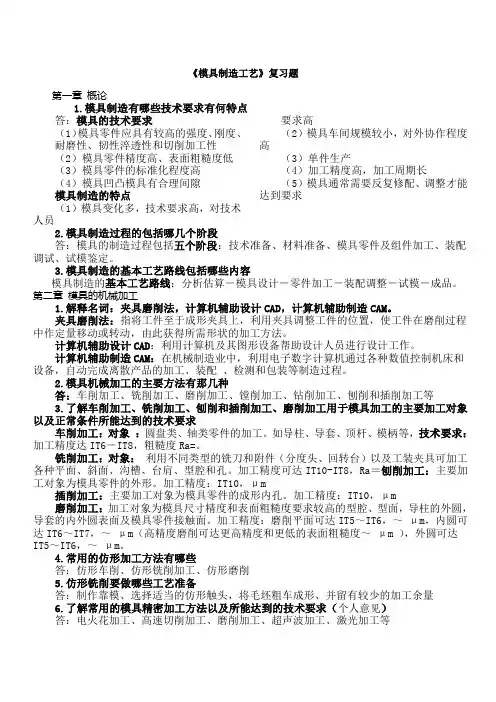

《模具制造工艺》复习题第一章概论1.模具制造有哪些技术要求有何特点答：模具的技术要求（1）模具零件应具有较高的强度、刚度、耐磨性、韧性淬透性和切削加工性（2）模具零件精度高、表面粗糙度低（3）模具零件的标准化程度高（4）模具凹凸模具有合理间隙模具制造的特点（1）模具变化多，技术要求高，对技术人员要求高（2）模具车间规模较小，对外协作程度高（3）单件生产（4）加工精度高，加工周期长（5）模具通常需要反复修配、调整才能达到要求2.模具制造过程的包括哪几个阶段答：模具的制造过程包括五个阶段：技术准备、材料准备、模具零件及组件加工、装配调试、试模鉴定。

3.模具制造的基本工艺路线包括哪些内容模具制造的基本工艺路线：分析估算－模具设计－零件加工－装配调整－试模－成品。

第二章模具的机械加工1.解释名词：夹具磨削法，计算机辅助设计CAD，计算机辅助制造CAM。

夹具磨削法：指将工件至于成形夹具上，利用夹具调整工件的位置，使工件在磨削过程中作定量移动或转动，由此获得所需形状的加工方法。

计算机辅助设计CAD：利用计算机及其图形设备帮助设计人员进行设计工作。

计算机辅助制造CAM：在机械制造业中，利用电子数字计算机通过各种数值控制机床和设备，自动完成离散产品的加工、装配、检测和包装等制造过程。

2.模具机械加工的主要方法有那几种答：车削加工、铣削加工、磨削加工、镗削加工、钻削加工、刨削和插削加工等3.了解车削加工、铣削加工、刨削和插削加工、磨削加工用于模具加工的主要加工对象以及正常条件所能达到的技术要求车削加工：对象：圆盘类、轴类零件的加工。

如导柱、导套、顶杆、模柄等，技术要求：加工精度达IT6－IT8，粗糙度Ra=。

铣削加工：对象：利用不同类型的铣刀和附件（分度头、回转台）以及工装夹具可加工各种平面、斜面、沟槽、台肩、型腔和孔。

加工精度可达IT10-IT8，Ra＝刨削加工：主要加工对象为模具零件的外形。

加工精度：IT10，μm插削加工：主要加工对象为模具零件的成形内孔。

模具制造工艺思考题答案第一章绪论1、模具制造的基本要求是什么？（1）制造精度高（2）使用寿命长（3）制造周期短（4）模具成本低2、模具制造的主要特点是什么？（1）制造质量要求高（2）形状复杂（3）模具生产为单件、多品种生产（4）材料硬度高3、模具主要零件的精度是如何确定的？模具精度主要由其制品精度和模具结构的要求来决定的。

为了保证制品精度，模具的工作部分精度通常要比制品精度高2~4级；模具结构对上、下模之间配合有较高的要求，为此组成模具的零部件都必须有足够高的制造精度，否则将不可能生产出合格的制品，甚至会使模具损坏。

第二章模具机械加工的基本理论1、何谓设计基准，何谓工艺基准？（1）设计基准：在零件图上用以确定其他点、线、面的基准，称为设计基准。

（2）工艺基准：零件在加工和装配过程中所使用的基准，称为工艺基准。

按工艺基准用途不同，又分为定位基准、测量基准和装配基准。

2、如何正确安排零件热处理工序在机械加工中的位置？（1）预先热处理：预先热处理包括退火、正火、时效和调质。

这类热处理的目的是改善加工性能，消除内应力和为最终热处理作组织准备，其工序位置多在粗加工前后。

（2）最终热处理：最终热处理包括各种淬火、回火、渗碳和氮化处理等。

这类热处理的目的主要是提高零件材料的硬度和耐磨性，常安排在精加工前后。

3、制约模具加工精度的因素主要有哪些？（1）工艺系统的几何误差对加工精度的影响。

（2）工艺系统受力变形引起的加工误差。

（3）工艺系统的热变形对加工精度的影响。

4、工艺系统热变形是如何影响加工精度的？在机械加工过程中，工艺系统会受到各种热的影响而产生温度变形，一般也称为热变形。

这种变形将破坏刀具与工件的正确几何关系和运动关系，造成工件的加工误差。

另外工艺系统热变形还影响加工效率。

5、如何理解表面完整性与表面粗糙度？机械加工表面质量也称表面完整性，它主要包含两个方面的内容：（1）表面的几何特征○1表面粗糙度○2表面波度○3表面加工纹理○4伤痕（2）表面层力学物理性能○1表面层加工硬化○2表层金相组织的变化○3表面层残余内应力6、加工细长轴时，工艺系统应作如何考虑？7、如何正确拟定模具机械加工工艺路线？工艺路线的拟定是制定工艺过程的总体布局。
