GeoFrame地震属性列表

SIS 软件软件技术应用技术应用技术应用之一之一斯伦贝谢伦贝谢科技服务科技服务科技服务（（北京北京））有限公司2007年3月GeoFrame 地震属性分析和应用地震属性分析和应用1地震属性分析和应用应用地震属性开展储层横向预测是地震资料综合解释的重要研究内容。

随着地球物理理论、数学理论的不断发展，通过各种计算方法能够提取和分析的地震属性越来越多，如何从众多的地震属性中选择能够反映客观地质现象的属性对目的层储层开展分析，这是地球物理人员在实际工作中面对的一个主要问题。

GeoFrame 综合地学平台为地球物理人员开展储层横向预测研究提供了一套完善的工具。

SATK 、SeisClass 、LPM 以及GeoViz 的组合应用，可以帮助研究人员完成从属性提取、属性优化、定性分析到定量计算的储层预测全过程。

本文重点阐述GeoFrame 储层预测的基本思路及地震属性的地质应用。

1、地震属性储层预测的基本思路地震地层学原理假定，地震剖面上的反射波同相轴具有年代分界面的意义，要研究地层岩性和沉积相主要依据的是地震反射特征及其横向变化，也就是地震属性的变化,这是应用地震属性进行储层预测的基本理论依据。

应用地震属性进行储层横向预测要解决的主要问题是多解性问题，即：一种地震属性参数的变化受多种地质因素的影响，而一种地质现象的改变，也会造成多种地震属性的异常。

因此，在对地震属性分析预测过程中，如何从众多的地球物理参数中选取能反映地质特征变化的参数，是地震属性预测的主要问题。

实际工作表明，必须做好以下两项工作：① 正确认识地震属性正确认识地震属性是做好属性预测的基础，不同的地震属性参数，它的地球物理含义、数学含义不一样，反映的地质规律也不一样。

如：半时能量和总能量，尽管都是振幅类参数，但具体的展布规律却不一样（图1）。

图1 1 相同地区相同地区相同地区半时能量半时能量半时能量和和总能量总能量对比图对比图对比图半时能量半时能量（（Energy half-time ）总能量总能量（（Total Energy ）② 地震属性的优化选择能正确反映实际地质因素变化的地震属性是应用地震属性进行储层预测的关键。

利用地震进行储层预测时主要从振幅属性及其延伸属性出发，分析属性的变化特征，然后与钻井和地质进行标定，赋予属性地质意义。

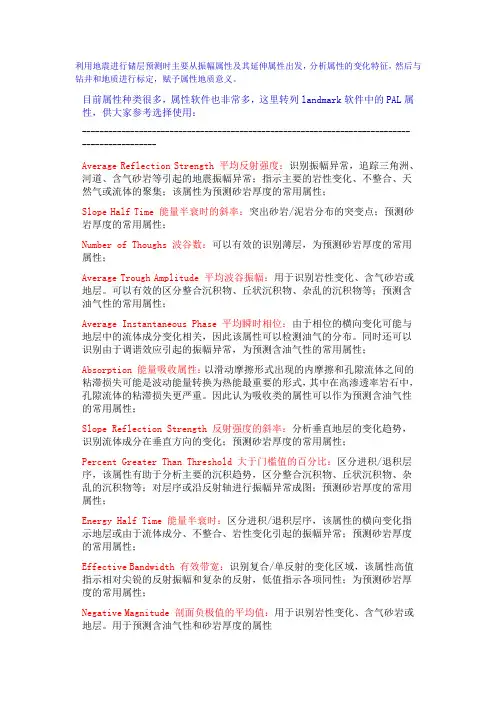

目前属性种类很多，属性软件也非常多，这里转列landmark软件中的PAL属性，供大家参考选择使用：--------------------------------------------------------------------------------------------Average Reflection Strength 平均反射强度：识别振幅异常，追踪三角洲、河道、含气砂岩等引起的地震振幅异常；指示主要的岩性变化、不整合、天然气或流体的聚集；该属性为预测砂岩厚度的常用属性；Slope Half Time 能量半衰时的斜率：突出砂岩/泥岩分布的突变点；预测砂岩厚度的常用属性；Number of Thoughs 波谷数：可以有效的识别薄层，为预测砂岩厚度的常用属性；Average Trough Amplitude 平均波谷振幅：用于识别岩性变化、含气砂岩或地层。

可以有效的区分整合沉积物、丘状沉积物、杂乱的沉积物等；预测含油气性的常用属性；Average Instantaneous Phase 平均瞬时相位：由于相位的横向变化可能与地层中的流体成分变化相关，因此该属性可以检测油气的分布。

同时还可以识别由于调谐效应引起的振幅异常，为预测含油气性的常用属性；Absorption 能量吸收属性：以滑动摩擦形式出现的内摩擦和孔隙流体之间的粘滞损失可能是波动能量转换为热能最重要的形式，其中在高渗透率岩石中，孔隙流体的粘滞损失更严重。

因此认为吸收类的属性可以作为预测含油气性的常用属性；Slope Reflection Strength 反射强度的斜率：分析垂直地层的变化趋势，识别流体成分在垂直方向的变化；预测砂岩厚度的常用属性；Percent Greater Than Threshold大于门槛值的百分比：区分进积/退积层序，该属性有助于分析主要的沉积趋势，区分整合沉积物、丘状沉积物、杂乱的沉积物等；对层序或沿反射轴进行振幅异常成图；预测砂岩厚度的常用属性；Energy Half Time 能量半衰时：区分进积/退积层序，该属性的横向变化指示地层或由于流体成分、不整合、岩性变化引起的振幅异常；预测砂岩厚度的常用属性；Effective Bandwidth 有效带宽：识别复合/单反射的变化区域，该属性高值指示相对尖锐的反射振幅和复杂的反射，低值指示各项同性；为预测砂岩厚度的常用属性；Negative Magnitude 剖面负极值的平均值：用于识别岩性变化、含气砂岩或地层。

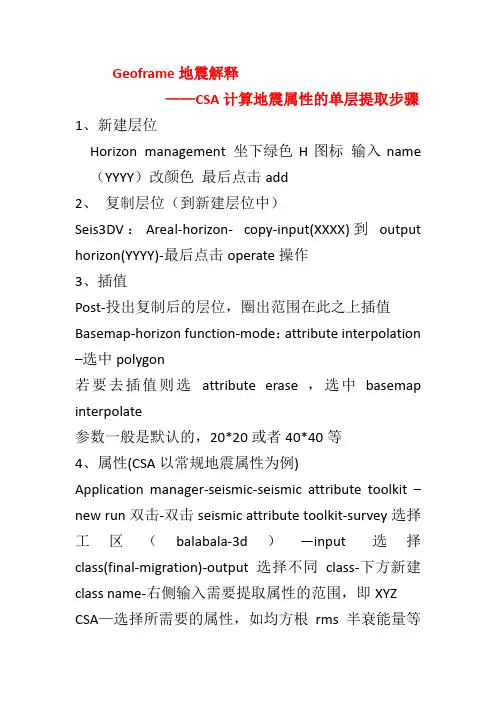

Geoframe地震解释——CSA计算地震属性的单层提取步骤1、新建层位Horizon management 坐下绿色H图标输入name （YYYY）改颜色最后点击add2、复制层位（到新建层位中）Seis3DV：Areal-horizon- copy-input(XXXX)到output horizon(YYYY)-最后点击operate操作3、插值Post-投出复制后的层位，圈出范围在此之上插值Basemap-horizon function-mode：attribute interpolation –选中polygon若要去插值则选attribute erase ，选中basemap interpolate参数一般是默认的，20*20或者40*40等4、属性(CSA以常规地震属性为例)Application manager-seismic-seismic attribute toolkit –new run双击-双击seismic attribute toolkit-survey选择工区（balabala-3d）—input选择class(final-migration)-output选择不同class-下方新建class name-右侧输入需要提取属性的范围，即XYZ CSA—选择所需要的属性，如均方根rms 半衰能量等-single horizon沿单层提取-reference horizon参考层位-选择start relative to –above 向上开时窗- 一般选none 不确定极性是红轴（正）还是黑轴（负）-时间10ms Output-输出层位（YYYY）最后点击run5、投影到basemapPost-interpretation-horizon-(YYYY)-attributes-rms_ampli tude&final_migration-~~~~~~~~~下面是一些基础学习资料~~~~~~~~~~~~ 1、常规地震属性(CSA) 常规地震属性参数可以使用默认CSA参数功能来设置。

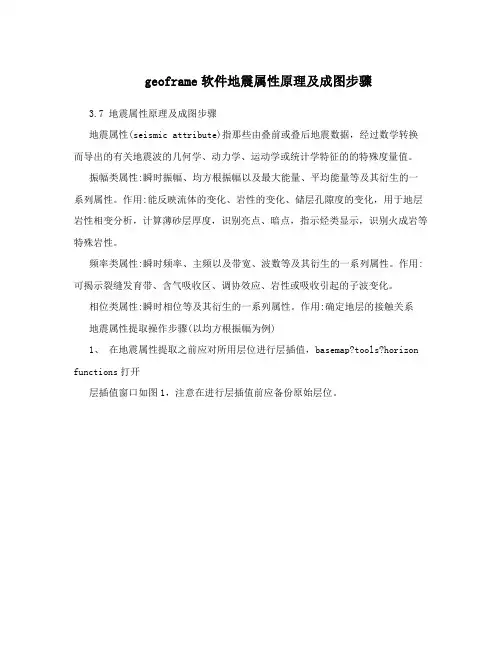

geoframe软件地震属性原理及成图步骤3.7 地震属性原理及成图步骤地震属性(seismic attribute)指那些由叠前或叠后地震数据，经过数学转换而导出的有关地震波的几何学、动力学、运动学或统计学特征的的特殊度量值。

振幅类属性:瞬时振幅、均方根振幅以及最大能量、平均能量等及其衍生的一系列属性。

作用:能反映流体的变化、岩性的变化、储层孔隙度的变化，用于地层岩性相变分析，计算薄砂层厚度，识别亮点、暗点，指示烃类显示，识别火成岩等特殊岩性。

频率类属性:瞬时频率、主频以及带宽、波数等及其衍生的一系列属性。

作用:可揭示裂缝发育带、含气吸收区、调协效应、岩性或吸收引起的子波变化。

相位类属性:瞬时相位等及其衍生的一系列属性。

作用:确定地层的接触关系地震属性提取操作步骤(以均方根振幅为例)1、在地震属性提取之前应对所用层位进行层插值，basemap?tools?horizon functions打开层插值窗口如图1，注意在进行层插值前应备份原始层位。

图1:层插值窗口2、启动地震属性提取模块:Application?seismic?seismic attribute toolkit进入地震属性提取界面(图2)。

图2:seismic attribute toolkit Model: time;Survey: 选择需要进行属性分析的survey、class以及进行属性分析的范围。

如图3图3:survey的选择3、Horizon attribute (CSA)?computed seismic attributes?Rms amplitude 进入均方根振幅提取对话框。

Windows specification 提供了三种纵向上提取属性的方式:? single horizon(图4)图4:single horizon提取窗口这种方式以一个目的层位为起点如图中以Es31_2为基准面，通过direction?above/below确定一个时窗，如图中是以Es31_2为中心向上向下各开100ms共200ms的时窗。

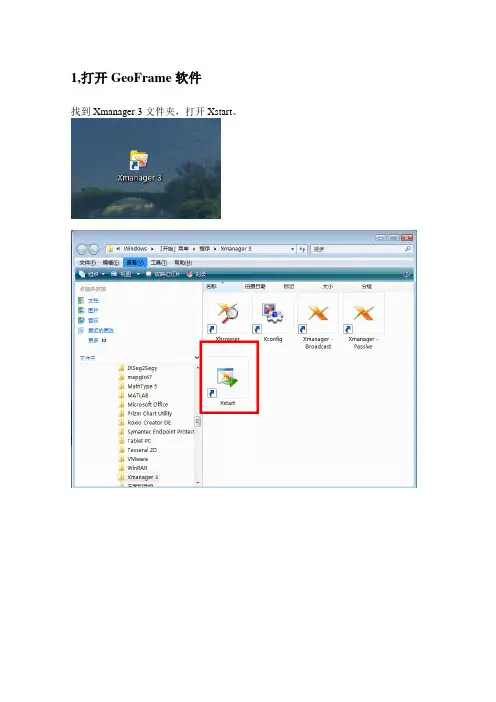

1,打开GeoFrame软件找到Xmanager 3文件夹，打开Xstart。

在弹出的Xstart窗口中选择或输入相关信息。

Session为t7400，Host为10.1.4.110，Protocol为TELNET，User Name为gfuser，Password为gf123，在Password后面选上save，Executive Command选择1xterm即可。

点Save保存，最后点Run。

在弹出的Xterm窗口中以英文小写输入命令：ls *csh回车会列出csh GeoFrame_42_lnx.csh GeoFrame_43_lnx.csh此时再输入./ GeoFrame_43_lnx.csh并回车，点击左边屏幕边窗几出现Project Manager。

2,创建工区点击Project Management→Create a new project在弹出的Create a New Project窗口中输入相关信息。

包括New Project Name，此处为yangquhe2011_lx，然后选中这个名字，在Password和Password Verification中点击鼠标中键（即将密码设为工区名），点击OK。

会提示May take some time.再点OK。

此时弹出如下窗口，先选择路径，然后在Storage Type中要选择Default，点击Apply，再选择CPS（作图相关），点击Apply。

最后OK。

然后弹出的窗口中问Create Charisma Project Extension？（地震工区延展）选择NO，然后点击OK。

弹出Edit Project Parameters窗口，在Description中可以加入描述，在Set Units中选择Metric。

然后点击Set Projection，Create。

在Geodetic Datum中选择Unknown geodetic datum，在Ellipsoid中选择Clarke-1866，Projection中选择UTM Coordination Systems，UTM Zone Number填21，选择Northern Tg，最后OK。

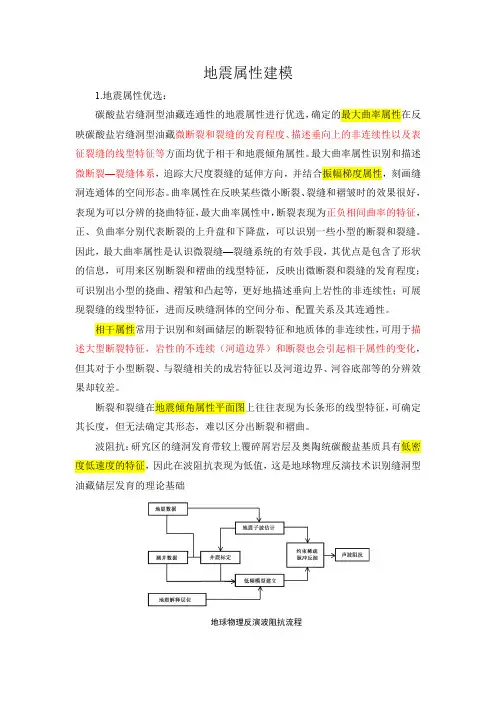

地震属性建模1.地震属性优选：碳酸盐岩缝洞型油藏连通性的地震属性进行优选，确定的最大曲率属性在反映碳酸盐岩缝洞型油藏微断裂和裂缝的发育程度、描述垂向上的非连续性以及表征裂缝的线型特征等方面均优于相干和地震倾角属性。

最大曲率属性识别和描述微断裂—裂缝体系，追踪大尺度裂缝的延伸方向，并结合振幅梯度属性，刻画缝洞连通体的空间形态。

曲率属性在反映某些微小断裂、裂缝和褶皱时的效果很好，表现为可以分辨的挠曲特征，最大曲率属性中，断裂表现为正负相间曲率的特征，正、负曲率分别代表断裂的上升盘和下降盘，可以识别一些小型的断裂和裂缝。

因此，最大曲率属性是认识微裂缝—裂缝系统的有效手段，其优点是包含了形状的信息，可用来区别断裂和褶曲的线型特征，反映出微断裂和裂缝的发育程度；可识别出小型的挠曲、褶皱和凸起等，更好地描述垂向上岩性的非连续性；可展现裂缝的线型特征，进而反映缝洞体的空间分布、配置关系及其连通性。

相干属性常用于识别和刻画储层的断裂特征和地质体的非连续性，可用于描述大型断裂特征，岩性的不连续（河道边界）和断裂也会引起相干属性的变化，但其对于小型断裂、与裂缝相关的成岩特征以及河道边界、河谷底部等的分辨效果却较差。

断裂和裂缝在地震倾角属性平面图上往往表现为长条形的线型特征，可确定其长度，但无法确定其形态，难以区分出断裂和褶曲。

波阻抗：研究区的缝洞发育带较上覆碎屑岩层及奥陶统碳酸盐基质具有低密度低速度的特征，因此在波阻抗表现为低值，这是地球物理反演技术识别缝洞型油藏储层发育的理论基础地球物理反演波阻抗流程该流程主要包括3个过程：①井震标定及子波提取；②建立波阻抗低频模型；③反演运算，得到相对阻抗体和绝对阻抗体。

在井震标定获得时深关系的同时，可以进行子波的提取，代替理论子波以提高井震标定和反演的精度。

从绝对阻抗体的井旁道提取波阻抗曲线，统计井点处不同储集体类型与波阻抗数据之间的关系，结合钻井时放空漏失表以及测井解释结论，得到缝洞储集体与基质碳酸盐岩在阻抗上的门槛值为 1.57*107kg/(m2s)，据此可对目的层缝洞储集体作出三维雕刻。

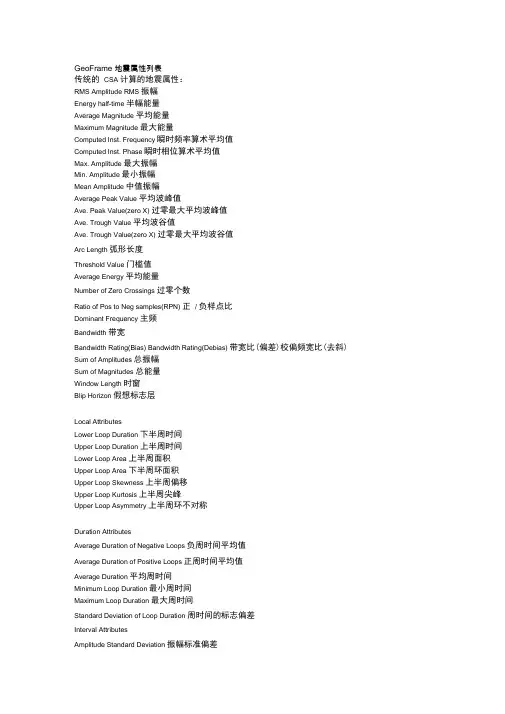

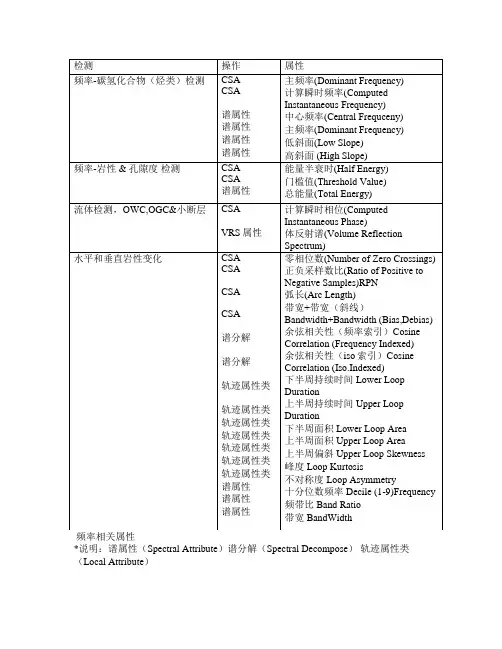

GeoFrame 地震属性列表传统的CSA 计算的地震属性：RMS Amplitude RMS 振幅Energy half-time 半幅能量Average Magnitude 平均能量Maximum Magnitude 最大能量Computed Inst. Frequency 瞬时频率算术平均值Computed Inst. Phase 瞬时相位算术平均值Max. Amplitude 最大振幅Min. Amplitude 最小振幅Mean Amplitude 中值振幅Average Peak Value 平均波峰值Ave. Peak Value(zero X) 过零最大平均波峰值Ave. Trough Value 平均波谷值Ave. Trough Value(zero X) 过零最大平均波谷值Arc Length 弧形长度Threshold Value 门槛值Average Energy 平均能量Number of Zero Crossings 过零个数Ratio of Pos to Neg samples(RPN) 正/ 负样点比Dominant Frequency 主频Bandwidth 带宽Bandwidth Rating(Bias) Bandwidth Rating(Debias) 带宽比(偏差)校偏频宽比(去斜) Sum of Amplitudes 总振幅Sum of Magnitudes 总能量Window Length 时窗Blip Horizon 假想标志层Local AttributesLower Loop Duration 下半周时间Upper Loop Duration 上半周时间Lower Loop Area 上半周面积Upper Loop Area 下半周环面积Upper Loop Skewness 上半周偏移Upper Loop Kurtosis 上半周尖峰Upper Loop Asymmetry 上半周环不对称Duration AttributesAverage Duration of Negative Loops 负周时间平均值Average Duration of Positive Loops 正周时间平均值Average Duration 平均周时间Minimum Loop Duration 最小周时间Maximum Loop Duration 最大周时间Standard Deviation of Loop Duration 周时间的标志偏差Interval AttributesAmplitude Standard Deviation 振幅标准偏差Isochron Thickness 等时厚度Average Negative Amplitude 负极性振幅平均值Average Positive Amplitude 正极性振幅平均值Average Positive Peak Value 波峰平均值Average Negative Trough Value 波谷平均值Time at Minimum Amplitude 最小振幅时间值Time at Maximum Amplitude 最大振幅时间值Cypher Attributes40 种对参考层上/下1、2或 3 个波峰或波谷计算而来的属性Spectral AttributesDecile 1-9 FrequenciesTotal Energy 总能量Bandwidth 带宽Bandwidth Ratio 1-10 带宽比1-10Dominant Frequency 主频Central Frequency 中间频率Low Slope 低坡度High Slope 高坡度基本地震属性地质意义振幅岩性差异、地层连续、地层空间、孔隙率频率地层厚度、岩性差异、流体性质反射强度岩性差异、地层连续、地层空间、孔隙度、地层复合相位地层连续波形横向和纵向岩性差异、孔隙率、地层空间和形态。

*说明：谱属性（Spectral Attribute）谱分解（Spectral Decompose）轨迹属性类（Local Attribute）*瞬时频率（Inst Frequency ）：定义为瞬时相位对时间的导数，用Hz 表示。

经常用来估计地震振幅的衰减，往往油气的存在引起高频成分的衰减，可用这一属性检测油气。

瞬时相位（Inst Phase ）：表示在所选样点上各道的相位值，以度或弧度表示。

主要用于增强油藏内弱同相轴，对噪音也有放大作用，最终成图的彩色色标应考虑到结果的周期性，即:由于油气的存在经常引起相位的局部变化，所以这一属性常和其它属性一起用作油气检测的指标之一，也可用于测定薄层的相位特征，其横向变反射强度（Reflection Magnitudes ）：反映了岩性差异、地层连续、地层空间、孔隙度的变化。

反（负）二阶微商变换（Negative of Second Derivative ） ：显著地提升了连续性,有助于更快、更准确的层位解释。

道积分（Integrated Seismic Trace ）：能起到伪波阻抗剖面的作用. 并不是说用它替代反演, 它可以起到快速指示孔隙度变化的作用.谱分解技术（Spectral Decomposition ）—— 分频：用于揭示薄层岩性横向的变化，指示可能的含烃地层圈闭。

最后分频属性和井砂岩厚度结合作出目标层段的砂岩厚度图。

由于不同频率段所看到的东西是有区别的，所以分频还可以观察到河道的形状更清晰，河道内的岩性细节变化。

砂岩厚度图流程图：Find the Power Spectrum usingSYNTHETICS Extract Tuning FrequencySATK Run Spectral DecompositionSATK Net Thickness DeterminationCorrelate using LPM等频体（Iso Frequency)：结果是一个某一特定频率的相关数据体。
