G B电气绝缘试验集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#电气绝缘试验一、电压等级按GB156-93《标准电压》规定：1、低压交流1140V及以下系统标称电压或额定电压值为：220/380/660/1140V（倍率为3），“对于在标称电压不超过1000（1140）V的电力系统中使用的电气设备，其运行和绝缘电压均应根据系统标称电压来规定。

”2、高压（1）3 kV以上的交流三相系统的标称电压值及电气设备的最高电压值见表1。

表1 kV注：“高压电气设备的额定电压可从表1中选取，由产品标准确定。

”在高压开关电器行业中，电器设备的额定电压取设备的最高电压值。

在JB3855—1996、DL/T404—1997、GB3906—××××等标准中有规定。

（2）电器开关设备的工频及冲击耐压试验值按DL/T404-1997《户内交流高压开关柜订货技术条件》规定，见表2。

表2 各种情况下的工频、冲击耐压值 kV注：表2中隔离断口间绝缘指隔离开关、带隔离开关的负荷开关、手车柜隔离插头完全断开时的断口间绝缘。

括号内数值为GB/ T 11022—1999所规定的值。

二、绝缘电阻测量1、在低压成套开关设备中，按第条，每条电路对地及金属外壳标称电压的绝缘电阻应至少为1000Ω/V 。

电压应取设备的绝缘电压，它比额定工作电压高一级别。

如在交流三相四线系统中，相间380V 时，绝缘电压为660V ，相对地220V 时，绝缘电压为380V ，用500V 兆欧表进行测量，其最大刻度为500M Ω。

2、高压电器高压开关成套设备无此项要求。

高压变压器有此项要求。

按GB6451-1995《三相油浸式电力变压器技术参数和要求》制造厂提供绕组对地绝缘电阻。

进厂检验时按“制造厂使用说明书”或出厂检 测报告验收，用2500V 兆欧表测量。

三、冲击耐压试验一般用50μs 波形的冲击耐受电压试验值进行冲击耐压试验，见图1 值，波前时间T1=μs ，在μs 内需达到impu 冲击耐压时间T2=50μs ，在T2时间内，电压下降不低于imp u 21。

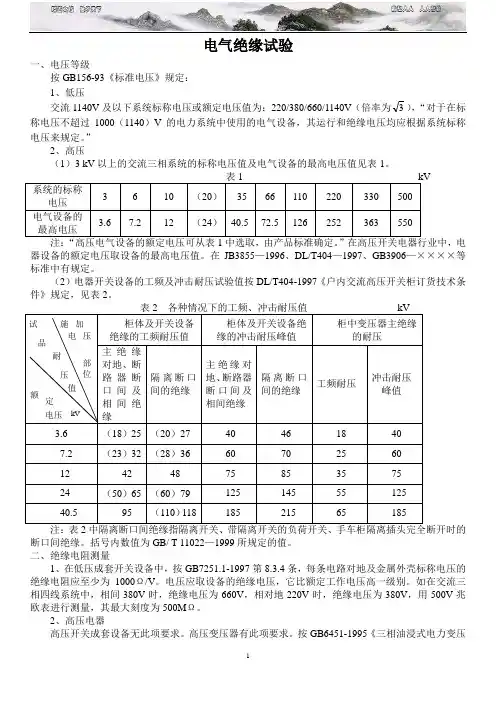

电气绝缘试验一、电压等级按GB156-93《标准电压》规定： 1、低压交流1140V 及以下系统标称电压或额定电压值为：220/380/660/1140V （倍率为3），“对于在标称电压不超过1000（1140）V 的电力系统中使用的电气设备，其运行和绝缘电压均应根据系统标称电压来规定。

”2、高压（1）3 kV 以上的交流三相系统的标称电压值及电气设备的最高电压值见表1。

表1 kV系统的标称电压 3 6 10 （20） 3566 110 220 330 500 电气设备的最高电压 3.6 7.2 12 （24） 40.5 72.5 126252 363 550 电器设备的额定电压取设备的最高电压值。

在JB3855—1996、DL/T404—1997、GB3906—××××等标准中有规定。

（2）电器开关设备的工频及冲击耐压试验值按DL/T404-1997《户内交流高压开关柜订货技术条件》规定，见表2。

柜体及开关设备绝缘的工频耐压值 柜体及开关设备绝缘的冲击耐压峰值 柜中变压器主绝缘的耐压主绝缘对地、断路器断口间及相间绝缘隔离断口间的绝缘 主绝缘对地、断路器断口间及相间绝缘隔离断口间的绝缘 工频耐压冲击耐压 峰值3.6 （18）25 （20）27 40 46 18 40 7.2 （23）32 （28）3660 70 25 60 12 424875 85 35 75 24 （50）65 （60）79125 145 55 125 40.595（110）11818521565185断口间绝缘。

括号内数值为GB/ T 11022—1999所规定的值。

二、绝缘电阻测量1、在低压成套开关设备中，按GB7251.1-1997第8.3.4条，每条电路对地及金属外壳标称电压的绝缘电阻应至少为1000Ω/V 。

电压应取设备的绝缘电压，它比额定工作电压高一级别。

如在交流三相四线系统中，相间380V 时，绝缘电压为660V ，相对地220V 时，绝缘电压为380V ，用500V 兆欧表进行测量，其最大刻度为500M Ω。

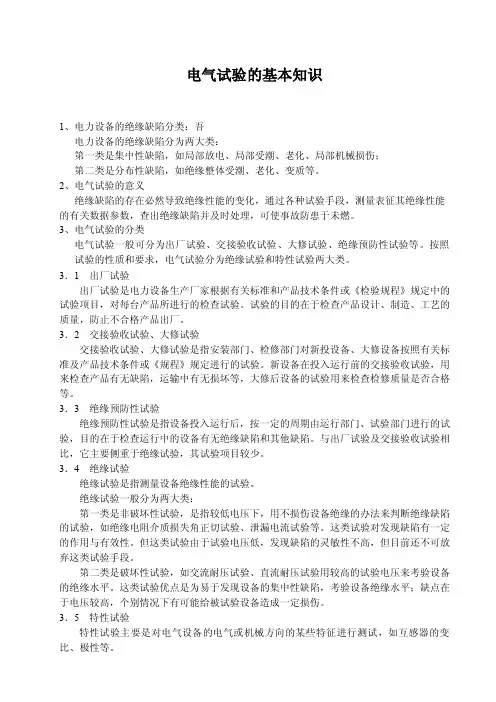

电气试验的基本知识1、电力设备的绝缘缺陷分类：吾电力设备的绝缘缺陷分为两大类：第一类是集中性缺陷，如局部放电、局部受潮、老化、局部机械损伤；第二类是分布性缺陷，如绝缘整体受潮、老化、变质等。

2、电气试验的意义绝缘缺陷的存在必然导致绝缘性能的变化，通过各种试验手段，测量表征其绝缘性能的有关数据参数，查出绝缘缺陷并及时处理，可使事故防患于未燃。

3、电气试验的分类电气试验一般可分为出厂试验、交接验收试验、大修试验、绝缘预防性试验等。

按照试验的性质和要求，电气试验分为绝缘试验和特性试验两大类。

3．1 出厂试验出厂试验是电力设备生产厂家根据有关标准和产品技术条件或《检验规程》规定中的试验项目，对每台产品所进行的检查试验。

试验的目的在于检查产品设计、制造、工艺的质量，防止不合格产品出厂。

3．2 交接验收试验、大修试验交接验收试验、大修试验是指安装部门、检修部门对新投设备、大修设备按照有关标准及产品技术条件或《规程》规定进行的试验。

新设备在投入运行前的交接验收试验，用来检查产品有无缺陷，运输中有无损坏等，大修后设备的试验用来检查检修质量是否合格等。

3．3 绝缘预防性试验绝缘预防性试验是指设备投入运行后，按一定的周期由运行部门、试验部门进行的试验，目的在于检查运行中的设备有无绝缘缺陷和其他缺陷。

与出厂试验及交接验收试验相比，它主要侧重于绝缘试验，其试验项目较少。

3．4 绝缘试验绝缘试验是指测量设备绝缘性能的试验。

绝缘试验一般分为两大类：第一类是非破坏性试验，是指较低电压下，用不损伤设备绝缘的办法来判断绝缘缺陷的试验，如绝缘电阻介质损失角正切试验、泄漏电流试验等。

这类试验对发现缺陷有一定的作用与有效性。

但这类试验由于试验电压低，发现缺陷的灵敏性不高，但目前还不可放弃这类试验手段。

第二类是破坏性试验，如交流耐压试验、直流耐压试验用较高的试验电压来考验设备的绝缘水平。

这类试验优点是为易于发现设备的集中性缺陷，考验设备绝缘水平；缺点在于电压较高，个别情况下有可能给被试验设备造成一定损伤。

高电压技术-电气设备绝缘试验简介在电气工程中，绝缘试验是一项重要的测试方法，用于评估电气设备的绝缘性能。

绝缘试验主要通过施加高电压来检测设备的绝缘强度，以确保设备在正常运行中不会发生电气故障。

本文将介绍高电压技术和电气设备绝缘试验的基本原理、常见方法以及测试过程中的注意事项。

基本原理高电压试验是一种用于检测电气设备绝缘强度的测试方法。

在正常工作条件下，电气设备应具备足够的绝缘性能，以防止漏电、短路等故障发生。

绝缘试验的基本原理是通过施加高电压来产生电气场，检测设备绝缘系统是否能够耐受其引起的电压应力，以判断其绝缘性能是否符合要求。

常见方法直流高电压试验直流高电压试验是最常用的绝缘试验方法之一。

在这种试验中，直流电源通过绝缘试验变压器施加高电压，对设备的绝缘系统进行测试。

直流高电压试验可以根据需要进行不同的试验模式，如耐受电压试验、击穿电压试验等。

交流高电压试验交流高电压试验是另一种常见的绝缘试验方法。

与直流高电压试验不同，交流高电压试验主要考察设备的耐受能力。

在交流高电压试验中，试验变压器将电源交流电压升高到所需值，通过试验设备的绝缘系统施加高电压，以评估其绝缘性能。

脉冲高电压试验脉冲高电压试验是一种对设备绝缘性能进行更严格检测的方法。

脉冲高电压试验通过产生短暂的高电压脉冲，模拟一些特殊工作条件下的电压冲击，以评估绝缘系统对电压冲击的响应能力。

测试过程及注意事项进行电气设备绝缘试验时，需要按照一定的测试过程和注意事项进行操作，以确保测试结果的准确性和可靠性。

1.准备工作：首先需要准备所需的试验设备和试验电源，确保其正常工作状态。

同时，还需要检查试验设备的接地情况，确保试验过程的安全。

2.样品准备：将待测试的电气设备放置在试验装置中，确保设备与试验装置之间的绝缘良好，并连接试验电源。

3.设定试验参数：根据测试要求，设定试验电压、试验时间等参数。

在直流高电压试验中，还可以根据需要设定耐受时间和击穿电压等参数。

电气绝缘电阻测试记录一、测试目的和原理测试原理是在测试设备施加一定的直流电压，测量电流和电压之间的关系，通过计算来得到设备的绝缘电阻。

二、测试仪器和设备1.绝缘电阻测试仪：用于施加测试电压和测量电流。

2.电缆线：连接测试仪和被测设备，传递电流和电压信号。

3.大地连接线：用于将设备的大地连接到测试仪。

三、测试步骤1.准备工作：确保测试设备和仪器处于正常工作状态，检查电缆线和大地连接线是否损坏或腐蚀。

2.断开电气设备的电源，并将其与电气系统分离。

3.将测试仪与设备通过电缆线连接，并使用大地连接线将设备的大地连接到测试仪。

4.设置测试仪的测试电压值，通常为250V或500V，根据被测设备的特性和测试要求来确定。

5.开始测试：按下测试仪上的测试按钮，测试仪将施加测试电压，并测量电流和电压。

6.测试结束后，记录测试结果，包括测试电压、电流和电阻值。

7.根据测试值和设备的规格要求，判断设备的绝缘状况是否良好，如若不好，需要进行进一步检查和维修。

四、测试结果分析1.一般情况下，绝缘电阻值应符合设备规格和技术要求，一般要求绝缘电阻值不低于规定值的70%。

2.如果绝缘电阻值过低，可能意味着设备存在绝缘损坏或漏电等问题，需要进一步检查和维修。

3.如果绝缘电阻值过高，可能是由于设备表面干燥、电极松动或测试仪的误差等原因，需要重新测试或检查设备。

五、注意事项1.在测试绝缘电阻时，必须确保设备处于停止状态，并有效分离电源。

2.在进行测试之前，应先清洁被测设备的绝缘表面，以确保准确测量。

3.在测试之前，应检查测试仪和连接线是否正常工作。

4.测试过程中，应注意安全，避免触摸带电部分，以防触电事故发生。

5.测试记录应详细记录测试设备的信息、测试日期和时间、测试值等，以备后续查询和参考。

综上所述，电气绝缘电阻测试是一项重要的安全性能测试，在电气设备和系统的运行中具有重要的作用。

通过测试，我们可以及时了解设备的绝缘状况，及时采取相应的维修和保养措施，确保设备的安全可靠运行。

⏹⏹第五章电气设备绝缘试验（一）电气设备绝缘试验可分为两大类：（1）耐压试验（破坏性试验）：模仿设备绝缘在运行过程中可能受到的各种电压，对绝缘施加与之相等的或更为严格的电压，从而考研绝缘耐受这类电压的能力，称为耐压试验。

对绝缘考察严格，但容易造成不必要的绝缘损坏。

（2）检查性试验（非破坏性试验）：测定绝缘某些方面的特性，并据此间接地判断绝缘的状况，称为检查性试验。

这类试验一般在较低的电压下进行，通常不会导致绝缘的击穿损坏。

由此可见，上述两类试验时互为补充，而不能相互代替的。

当然，应先做检查性试验，据此再确定耐压试验的时间和条件。

5-1 测定绝缘电阻绝缘电阻是反映绝缘性能的最基本的指标之一，通常都用兆欧表测量绝缘电阻。

其工作原理图可参考图5-1-1。

通常兆欧表的量程为500V、1000V、2500V、5000V等。

图5-1-1 兆欧表原理电路图如图5-1-2是用兆欧表测套管绝缘的接线图，兆欧表对外有三个接线端子，测量时，线路端子（L）接被试品的高压导体；接地端子（E）接被试品外壳或地；屏蔽端子（G）接被试品的屏蔽环或别的屏蔽电极。

图5-1-2 用兆欧表测套管绝缘的接线图如前所述，一般电介质都可以用图1-4-2所示的等效电路图来表示。

图中，串联之路RP —CP代表电介质的吸收特性，如绝缘良好，则最终Rlk和RP的值都很大，稳定的绝缘电阻值也很高。

反之，绝缘受潮时，则不仅最后稳定的电阻很低，而且还会很快达到稳定值。

因此，也可以用绝缘电阻随时间而变化的关系来反映绝缘的状况。

通常用时间为60s和15s时所测得的绝缘电阻值之比，称为吸收比K，即K=R60/R15如绝缘良好，则此值应大于1.3~1.5。

对于某些容量较大的电气设备，其绝缘的极化和吸收的过程很长，上述的吸收比K还不能充分反映绝缘吸收过程的整体。

此时可增测极化指数PP=R10min /R1min如绝缘良好，则此值应大于1.5~2.0。

测量绝缘电阻可以有效发现下列缺陷：（1）总体绝缘质量欠佳；（2）绝缘受潮；（3）两极间有贯穿性的导电通道；（4）绝缘表面情况不良。

电气绝缘测试技术实验讲义哈尔滨理工大学电气与电子工程学院实验中心实验一 绝缘电阻系数的测量一、实验目的：1、掌握用高阻计测试绝缘电阻的方法。

2、了解各种因素对测试准确度的影响。

二、实验内容：1、在贴铝箔的三电极试样上测量其体积绝缘电阻Rv 和表面电阻Rs2、在不贴铝箔三电极试样上测试其Rv 和Rs ，并与1项结果相比较3、在不贴铝箔的二电极系统下测量其电阻，并与2项结果相比较4、在不贴铝箔的情况下，测量受潮试样的表面电阻Rs ，并与2项相比较5、测量线有无屏蔽对测试结果的影响三、实验用设备及材料：ZC-36型1017欧姆电阻、10-14微安电流测试仪1、测试原理高阻计实际上是一种高输入阻抗的直流放大器，为了使性能稳定，一般都采用负反馈线路，当试样施加电压时，试样的传导电流Ix 流经Rg 、R f ，使放大器输入端得到输入电压Ug ，使输出端电压Up 在输出回路中出现电流Ip ，它们之间的关系为：Ug = Ix · Rg － Up （1）Up = (Ip － Ix) · R f （2）图一 高阻计测试原理A —直流放大器；M —电流计；Rg —标准电阻；R f ——反馈电阻；K 1—测试与放电选择开关；K 2—R v 与R s 选择开关；K 3—输入与短路选择开关； 从上式得放大器的电流放大倍数111=+⋅==AA R R I I A f g x p 在放大器的固有增益A>>1,Rg>> R f 时x f g x f gx p R U R R I R R I A I ⋅=⋅==.1在试验电压U 和放大倍数A 1一定的情况下，Ip 只与Rx 有关，故Ip 的读数直接刻度成Rx 的数值。

图二 简化原理图结合简化原理图结合简化原理图，，把操作原理说明如下:(1)测试电压选择，把测试电压选择开关置于不同的分压档，即可得到1000伏，500伏，250伏，100伏，10伏的测试电压。
