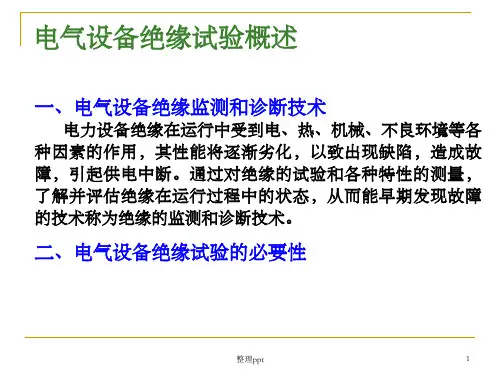

电气设备绝缘试验

电气设备绝缘试验一、概述电气设备绝缘试验是指对电气设备的绝缘性能进行测试和评估的一种方法。

该试验旨在确保电气设备的绝缘性能符合国家和行业标准，以保障设备的安全运行和人身安全。

二、试验目的通过电气设备绝缘试验，可以达到以下目的： 1. 验证电气设备的绝缘材料和绝缘结构的质量； 2. 测试设备的耐电压能力； 3. 评估设备的耐久性和稳定性； 4. 保证设备在正常运行时不会发生绝缘失效导致事故。

三、试验方法电气设备绝缘试验通常采用以下几种方法： 1. 直流耐压试验（DC测试）：将设备两个绝缘部分之间施加特定的直流电压，持续一段时间，以评估设备的绝缘能力。

2. 交流耐压试验（AC测试）：将设备两个绝缘部分之间施加特定的交流电压，持续一段时间，以评估设备的绝缘能力。

3. 高压耐压试验：将设备两个绝缘部分之间施加较高的电压，以测试设备在异常情况下的绝缘能力。

4. 局部放电试验：通过检测设备绝缘部分的局部放电现象，评估设备的绝缘状况。

四、试验过程电气设备绝缘试验的一般步骤如下： 1. 准备工作：确保设备正常运行，并进行必要的安全措施。

2. 设定试验参数：根据设备类型和试验要求，设定试验电压、试验时间等参数。

3. 施加电压：按照设定的试验参数，将电压施加到设备的绝缘部分。

4. 持续时间：根据试验要求，设定试验的持续时间。

5. 观察和记录：在试验过程中记录设备的绝缘状况和试验结果。

6. 试验完成：根据试验结果评估设备的绝缘性能。

五、注意事项在进行电气设备绝缘试验时，需要注意以下事项： 1. 试验前应确保试验设备和环境的安全。

2. 严格按照试验标准和要求进行试验。

3. 制定合适的试验计划和流程，确保试验过程的准确性和可靠性。

4. 在试验过程中及时观察和记录试验数据，确保试验结果的准确性。

5. 试验后应对设备进行全面检查和评估，及时修复和更换出现问题的绝缘部分。

六、结论通过电气设备绝缘试验，可以评估电气设备的绝缘状况，并发现潜在的绝缘失效问题。

高电压技术-电气设备绝缘试验简介在电气工程中，绝缘试验是一项重要的测试方法，用于评估电气设备的绝缘性能。

绝缘试验主要通过施加高电压来检测设备的绝缘强度，以确保设备在正常运行中不会发生电气故障。

本文将介绍高电压技术和电气设备绝缘试验的基本原理、常见方法以及测试过程中的注意事项。

基本原理高电压试验是一种用于检测电气设备绝缘强度的测试方法。

在正常工作条件下，电气设备应具备足够的绝缘性能，以防止漏电、短路等故障发生。

绝缘试验的基本原理是通过施加高电压来产生电气场，检测设备绝缘系统是否能够耐受其引起的电压应力，以判断其绝缘性能是否符合要求。

常见方法直流高电压试验直流高电压试验是最常用的绝缘试验方法之一。

在这种试验中，直流电源通过绝缘试验变压器施加高电压，对设备的绝缘系统进行测试。

直流高电压试验可以根据需要进行不同的试验模式，如耐受电压试验、击穿电压试验等。

交流高电压试验交流高电压试验是另一种常见的绝缘试验方法。

与直流高电压试验不同，交流高电压试验主要考察设备的耐受能力。

在交流高电压试验中，试验变压器将电源交流电压升高到所需值，通过试验设备的绝缘系统施加高电压，以评估其绝缘性能。

脉冲高电压试验脉冲高电压试验是一种对设备绝缘性能进行更严格检测的方法。

脉冲高电压试验通过产生短暂的高电压脉冲，模拟一些特殊工作条件下的电压冲击，以评估绝缘系统对电压冲击的响应能力。

测试过程及注意事项进行电气设备绝缘试验时，需要按照一定的测试过程和注意事项进行操作，以确保测试结果的准确性和可靠性。

1.准备工作：首先需要准备所需的试验设备和试验电源，确保其正常工作状态。

同时，还需要检查试验设备的接地情况，确保试验过程的安全。

2.样品准备：将待测试的电气设备放置在试验装置中，确保设备与试验装置之间的绝缘良好，并连接试验电源。

3.设定试验参数：根据测试要求，设定试验电压、试验时间等参数。

在直流高电压试验中，还可以根据需要设定耐受时间和击穿电压等参数。

⏹⏹第五章电气设备绝缘试验（一）电气设备绝缘试验可分为两大类：（1）耐压试验（破坏性试验）：模仿设备绝缘在运行过程中可能受到的各种电压，对绝缘施加与之相等的或更为严格的电压，从而考研绝缘耐受这类电压的能力，称为耐压试验。

对绝缘考察严格，但容易造成不必要的绝缘损坏。

（2）检查性试验（非破坏性试验）：测定绝缘某些方面的特性，并据此间接地判断绝缘的状况，称为检查性试验。

这类试验一般在较低的电压下进行，通常不会导致绝缘的击穿损坏。

由此可见，上述两类试验时互为补充，而不能相互代替的。

当然，应先做检查性试验，据此再确定耐压试验的时间和条件。

5-1 测定绝缘电阻绝缘电阻是反映绝缘性能的最基本的指标之一，通常都用兆欧表测量绝缘电阻。

其工作原理图可参考图5-1-1。

通常兆欧表的量程为500V、1000V、2500V、5000V等。

图5-1-1 兆欧表原理电路图如图5-1-2是用兆欧表测套管绝缘的接线图，兆欧表对外有三个接线端子，测量时，线路端子（L）接被试品的高压导体；接地端子（E）接被试品外壳或地；屏蔽端子（G）接被试品的屏蔽环或别的屏蔽电极。

图5-1-2 用兆欧表测套管绝缘的接线图如前所述，一般电介质都可以用图1-4-2所示的等效电路图来表示。

图中，串联之路RP —CP代表电介质的吸收特性，如绝缘良好，则最终Rlk和RP的值都很大，稳定的绝缘电阻值也很高。

反之，绝缘受潮时，则不仅最后稳定的电阻很低，而且还会很快达到稳定值。

因此，也可以用绝缘电阻随时间而变化的关系来反映绝缘的状况。

通常用时间为60s和15s时所测得的绝缘电阻值之比，称为吸收比K，即K=R60/R15如绝缘良好，则此值应大于1.3~1.5。

对于某些容量较大的电气设备，其绝缘的极化和吸收的过程很长，上述的吸收比K还不能充分反映绝缘吸收过程的整体。

此时可增测极化指数PP=R10min /R1min如绝缘良好，则此值应大于1.5~2.0。

测量绝缘电阻可以有效发现下列缺陷：（1）总体绝缘质量欠佳；（2）绝缘受潮；（3）两极间有贯穿性的导电通道；（4）绝缘表面情况不良。

电气绝缘预防性试验的意义及分类电气绝缘预防性试验是在设备、系统或装置投入运行之前或定期维护期间进行的一项重要检测手段。

该试验的意义在于发现和解决潜在的电气绝缘问题，以确保设备的正常运行、延长设备的使用寿命、降低事故风险。

通过定期进行绝缘试验，可以及时发现并排除设备中的隐患，提前预防设备故障和电气事故的发生，保障电力系统的安全稳定运行。

1.绝缘电阻测试：绝缘电阻测试主要用于评估设备绝缘的状态，检测绝缘材料的损耗和老化程度。

通过测量电气设备中的绝缘电阻值，可以判断设备绝缘的质量是否符合要求，以及绝缘材料的老化程度，从而采取相应的措施确保设备的正常运行。

2.绝缘耐压测试：绝缘耐压测试是一种检测绝缘能力的方法，用于检测设备是否能够承受额定电压下的工频耐压，以验证设备的绝缘质量和安全性能。

通常有相间耐压测试、相地耐压测试和母导体与金属部件的耐压测试。

3.极化指数测试：极化指数测试是一种评估设备绝缘质量的方法，通过测量绝缘材料的电阻和电容等参数，计算出极化指数的数值。

极化指数的数值越高，表示绝缘材料的质量越好，具有更好的绝缘性能。

4.绝缘功率因数测试：绝缘功率因数测试是一种评估设备绝缘状态的方法，通过测量设备绝缘电阻和极化电流，计算出绝缘功率因数的数值。

绝缘功率因数的数值越高，表示绝缘状况越好，绝缘质量越高。

5.发光试验：发光试验主要用于测试设备绝缘材料中存在的破损、裂纹以及其他绝缘故障的情况。

通过观察设备绝缘材料在高压下是否有发光现象，可以判断绝缘材料是否完好，是否存在缺陷。

综上所述，电气绝缘预防性试验在电力系统中的意义重大，并可根据不同的检测要求进行分类。

通过选择适合的试验方法和指标，可以及时发现和解决电气绝缘问题，提高设备的可靠性和安全性，保障电力系统的稳定运行。

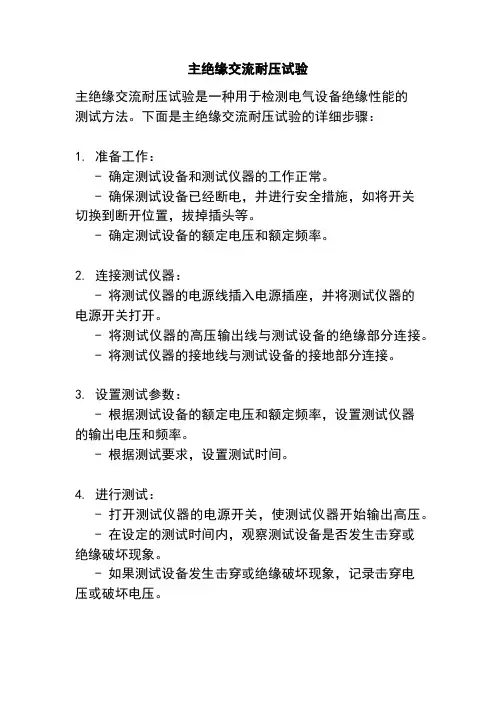

主绝缘交流耐压试验
主绝缘交流耐压试验是一种用于检测电气设备绝缘性能的
测试方法。

下面是主绝缘交流耐压试验的详细步骤：
1. 准备工作：
- 确定测试设备和测试仪器的工作正常。

- 确保测试设备已经断电，并进行安全措施，如将开关
切换到断开位置，拔掉插头等。

- 确定测试设备的额定电压和额定频率。

2. 连接测试仪器：
- 将测试仪器的电源线插入电源插座，并将测试仪器的
电源开关打开。

- 将测试仪器的高压输出线与测试设备的绝缘部分连接。

- 将测试仪器的接地线与测试设备的接地部分连接。

3. 设置测试参数：
- 根据测试设备的额定电压和额定频率，设置测试仪器
的输出电压和频率。

- 根据测试要求，设置测试时间。

4. 进行测试：
- 打开测试仪器的电源开关，使测试仪器开始输出高压。

- 在设定的测试时间内，观察测试设备是否发生击穿或
绝缘破坏现象。

- 如果测试设备发生击穿或绝缘破坏现象，记录击穿电
压或破坏电压。

5. 结束测试：
- 关闭测试仪器的电源开关，停止输出高压。

- 断开测试仪器与测试设备的连接。

- 将测试设备恢复到正常工作状态。

6. 分析测试结果：
- 根据测试结果，评估测试设备的绝缘性能是否符合要求。

- 如果测试设备的绝缘性能不符合要求，需要进行维修或更换。

需要注意的是，主绝缘交流耐压试验需要由经过专业培训的人员进行，以确保测试的安全和准确性。

在进行测试之前，还应仔细阅读测试设备和测试仪器的说明书，并遵循相关的安全操作规程。

用外界电源作设备的绝缘预防性试验外界电源是指来自于电网或其他电力源的电力供应，它为各种设备提供动力和能源支持。

然而，由于电力系统的性质，外界电源也存在一定的隐患，例如绝缘故障可能导致触电事故的发生。

为了确保人员和设备的安全，对设备进行绝缘预防性试验是非常重要的。

本文将探讨使用外界电源进行设备的绝缘预防性试验的方法和相关技术。

为了保证绝缘试验的有效性，首先需要了解绝缘的基本概念。

绝缘是指材料对电流的阻隔作用，防止电流流入周围环境或其他装置的能力。

绝缘材料通常具有较高的电阻，能够有效地隔离电流，防止电流泄漏或流失。

在绝缘试验中，我们主要关注设备的绝缘强度，即设备能够承受的电压。

绝缘强度越高，设备对电流流失的能力就越强，防止触电事故发生的可能性就越低。

在进行绝缘预防性试验时，我们需要使用外界电源来对设备进行电气检测。

首先，我们需要准备一台满足试验需求的电源设备。

这台电源设备应该具有稳定的输出电压和电流，能够满足设备的工作需求。

同时，电源设备应该具有良好的电气保护功能，防止电流过大或电压过高造成设备损坏或人身伤害。

在进行试验之前，需要严格按照设备的规范和要求进行试验参数的设置。

试验参数包括电压、电流、试验时间等。

根据设备的特点和需要，选择适当的试验参数，确保试验的准确性和有效性。

同时，还需要制定相应的试验计划和操作规范，确保试验过程的安全和可控。

试验过程中，应注意以下几点。

首先，需要保持设备和试验环境的干燥和清洁。

湿度和尘埃可能对设备绝缘产生不良影响，甚至导致试验结果失准。

因此，在试验前应检查设备和试验环境的湿度和清洁情况，并采取相应的措施进行处理。

其次，试验中还需要注意设备的安全操作。

试验过程中，应注意避免碰触高压电源和高压线路，以免发生触电事故。

同时，还需要注意设备的负载和工作情况，避免过载或过电流造成设备故障或损坏。

最后，试验结果的判定也是十分重要的。

根据设备的规范和标准，对试验结果进行评估和判定。
