目录注塑机电气电路分析---弘讯电脑 (2)1.电源系统 (2)2.位置尺（A/D）的测量 (2)3.温度的测量和控制 (3)4.比例压力，流量（D/A） (3)5.面板控制及显示器。
(4)6.方向阀驱动及行程输入。
(5)7、使用U盘传程序方法 (5)8. 弘讯电脑常见故障分析 (7)故障一：无显示、显示不清晰 (8)故障二：手动灯不亮，不工作 (8)压力、流量故障 (9)温控故障 (9)电子尺故障 (10)输入、输出点故障 (11)按键故障 (11)资料存储故障 (11)其它故障 (12)注塑机电气电路分析---弘讯电脑1.电源系统AK580-M6C电源系统由以下4个部分组成：1、440W变压器，输入380V，输出0，110V，220V，110V供给开关电源，220V，供交流接触器（加热，电机启动）2、T1015小变压器，~15V，0V，~15V，（蓝，灰，蓝）供电脑测量位置尺电源。
~10V，0V，~10V（黄，白，黄）供温度测量用电源3、开关电源A（0V，24V），供电脑自身主机，面板用电，及比例压力，流量。
4、开关电源B（HCOM，H24V），供接近开关，行程开关，及液压电磁阀用电。
故障分析：1、440W变压器故障判定按电工标准进行检验，输入输出是否符合标牌标准。
注：小变压器T1015，15V不得低于13.5V，10V不得低于7.5V，否则，可能会造成电子尺显示数据大范围波动，温度跳动不准。
2、若小变压器T1015无输出，则电脑显示位置检测不良，加热，电机不能启动，温度画面每一段实际温度显示为970。
3、开关电源A，若没输出，造成显示无，主机RUN红色指示灯不闪烁，无法开机。
4、开关电源B无，基本表现为：行程开关（PB）都无输入（PB=0），（PC）方向阀，及溢流阀不通电。
5、C6000，C7000电脑A，B电源根据实际的负载大小配置与机器锁模力，及机型有一定关联，开关电源型号有150W，240W，350W，500W，600W。
注240W，500W，600W的输入电压110V，220V，电源本身会自动调整，电源内的风扇会根据温度的升高自动打开冷却，若风扇坏，工作一段时间后，开关电源发热，造成停机。
2.位置尺（A/D）的测量1、位置尺又称位移传感器。
SV为+10V，G为0V，S为信号端，Smin=0v,Smax=10v电子尺的内电阻一般为5K+10%，特殊也有3K，1K，10K。
2、电脑到电子尺的连接须采用屏蔽线连接，并避开强电线路，不应与动力线路穿同一根管。
防止干扰。
3、位置尺即电脑对注塑机上模板位置，顶杆位置，螺杆位置，座台位置实际监控。
主画面动态显示三把电子尺的实际位置。
既实际位置的变动，主画面上的模板，顶杆，螺杆位置会发生变化。
4、组态画面内：位置尺的长度即实际所对应使用电子尺的长度，如电子尺标称9E，即9*25MM=225MM，由于电子尺的本身有一定误差，设定时根据实际须作适当调整。
A）机械行程：实际机械运行的行程，防止客户设定超出机械行程，损坏机器。
B）归零位置：机械到终点后，电子尺还未到原点（0电位G点）这时作归零，和机械位置作一一对应。
C）显示行程：主画面内的显示行程，实际电子尺位置扣除归零数即是显示位置。
D）位置上限和下限，为保护机械超过行程防止损坏，电脑有上下限限制。
如225MM电子尺，在100MM位置归零，则上下限为0~125。
5、故障表现有1、位置跳，不稳定：a: 15V电压不稳。
b: 组态画面内，电子尺控制码不对，AK580为0001，C6000为0000，C7000为0000。
c：走线不合理,强弱不分。
d：线路，及电子尺坏。
屏蔽层是否有可靠接地。
3、线性不对，若推力座程序是否和机型对应，长度设定是否和实际对应。
4、位置检测不良，若有~15V电源，可先检查电脑板中的保险丝，如保险丝正常一般判定为电脑板故障。
6、开合模的零位在关模终点，注射尺的零位在注射到底，托模尺的电子尺的位置是托模退终，座台零位是退终的位置。
3.温度的测量和控制1、热电偶必须选用分度号为K型（0~400度，0~16MV），标准设定，特殊有J型，一般是模温控制。
2、常见显示故障温度有以下三种。
970，777 AD芯片未启动转换，或电脑损坏。
988，888 热电偶开路或正负接反或实际温度0度以下。
990，999 输入信号大于21MV、或电脑损坏。
3、面板显示温度可按以下公式计算：热电偶选用K型显示温度=B*25+室内温度。
B为热电偶输出的毫伏值，可以用万用表毫伏档测量。
例：实测TR1+，TR1-电压为7.2MV，室内温度为28度显示温度=7.2*25+28=208度。
标准测温范围为0~450度。
4、为保证电脑能精确测量到料筒温度，电脑的模拟地必须与料筒地相通，具体做法为温度转接板（TMPEXT板）的螺丝固定点就近与机架连接。
采用1.5MM以上的多股双色线连接。
尽量避免接地线与强电线互相缠绕，造成干扰，温度上下跳动。
5、热电偶的感温端必须与料筒内壁紧密完全接触。
6、模拟交流电源~10V，0，~10V，必须大于~7.5V。
T1015变压器提供。
4.比例压力，流量（D/A）1、比例压力和流量是电脑控制油压系统压力和速度。
面板上设定的压力140，对应电流为0.8A面板上设定的流量99，对应电流为0.8A一般情况下压力阀内阻为10欧，流量阀为45欧，AK580电脑及C6000电脑内部设计有DC24V转DC38V电路，38V为流量阀使用，使之达到0.8A。
变量泵比例流量阀内阻为8欧，这时为减少功率管的压降，必须进行跳线，不使用38V电源。
2、压力，流量的电源由系统开关电源A，24V供应，维修时不能与B电源接错。
3、组态画面内油路控制控制码AK580，需用0780。
A380，用0700。
C6000，需用0700，（S700DT9、DT0板）C7000，需用0780，（DA08，或PWM板）流量比例输出有一启始电流，或启始电压，若需线性输出，油路控制改成 0784，流量输出便从0开始输出。
4、压力和流量电流源，电压源板子不可以互换，否则烧掉板子（电压源板装到电流源板子上时）。
区分电压源与电流源，简易方法是看是否有5W1Ω白色电阻。
有此电阻是电流源，无则是电压源。
或从机型上也可区分。
5.面板控制及显示器。
1、面板作用是人机接口对话的窗口，键盘是人输入命令，显示器是电脑把机器的工作状态及各种控制参数显示。
然后再把人的指令发送给主机执行。
面板与主机的命令或实时参数的传输是通过9P通讯座通过通讯线进行传输。
连接必须可靠，尽量避免与动力线捆绑，或并排走线。
急停开关，手动开关是直接由主机控制，迅速可靠响应面板的特殊指令。
2、海天目前使用面板有以下几种：A、M6C，F8，控制板是MMI-S7，6寸彩屏。
B、M7C，F10，控制板是MMI-2386T，7寸彩屏，M8C,F10,控制板是MMI-2386T，8寸TFT彩屏。
C、M10C，F10，控制板是MMI-2386T，10寸TFT彩屏。
D、I500，控制板K32，或J240板5寸黑白。
3、液晶结构是：液晶屏，背光板（反光板），灯管，液晶控制电路及固定板外壳组成。
简易原理是控制电路控制液晶屏内的胶体产生扭曲，通过背光照射后，显现图形或文字。
由于液晶是不耐震零件，塑机上使用时面板正好设计安装在安全门旁，为此使用时特别注意关安全门时撞击面板，及震动面板。
注：M10C，面板上的10寸液晶的灯管是双灯管，其余都是单灯管。
4、面板上显示的动作，压力和流量，时间是按以下动作流程：例举：手动时，面板按开模键。
面板把开模键的键码送主机收到命令后主机先把收到的命令发给面板作动作显示同时主机判定开模到位是否完成，或其他条件是否满足满足则送压力流量参数到面板显示压力流量若开摸已完成，则只显示动作，不在显示压力和流量。
若主机判定条件不满足，发几号警报给面板，让面板显示。
这是弘讯电脑软件控制系统基本原理。
6.方向阀驱动及行程输入。
1、行程开关（PB），开关信号输入，公共线为HCOM。
2、PC输出，方向阀驱动，包含晶体管输出及RELAY（继电器），阀公共线为H24V。
使用注意事项：单个晶体管严禁驱动二支阀，单可并接一线圈电压为24V的中间继电器。
3、当PC，或PB某点有损坏时，可通过面板上的PB，PC设定画面可进行修改，若硬体修复完后，需复原，有“-”负号的点与0进行交换。
7、使用U盘传程序方法1.将程式传输盘（U盘）插入面板上的U盘插口2.重新启动面板3.当面板出现第一个画面时，大约10~15秒后，会出现“滴”的一声，此时按F10一次，然后在1秒钟内按F8一次，可进入程序更新画面。
4.左边列处，选择更新标准版本，然后确定，可以将目前使用的程式存为标准版本，防止程序传输失败无法启动。
更新程序左边列一般不用管，默认的就行。
5.右边列处，再选择更新当前程式（记忆卡），厂商代码：输入7HT，版本，需要看U盘中的程式版本，如果程式为7ht_411_0874_update，则输入411，日期，需要看U盘中的程式版本，如果程式为7ht_411_0874_update，则输入0874。
即：厂商代码：7ht版本：411日期：08746.按确认进行传输7.大约50秒，传输OK，重新启动面板即可。
对U盘中文件存放的说明：如果是一个名为7ht_411_0874_update.rar的压缩文件。
将该压缩文件放入U盘根目录中（打开U盘就能看见该文件而不是在U盘的某个文件夹中），选择解压到当前文件夹—>产生一个名为7ht_411_0874_update的文件夹，保证该文件夹在U盘根目录下（如图2），并且7ht_411_0874_update文件夹下不能包含有文件夹（如图3）。
产生作用的是解压后的文件夹，压缩文件本身是否存放在U盘不影响程式传输。
如果程序更新有配置版本，则先传输标准版本，再传输配置版本。
一般标准版本，版本码以“11”结尾，而配置版不是。
如：7ht_511_092J_update为标准版本，7ht_513_093R_update 为配置版本。
U盘存放方式两者相同。

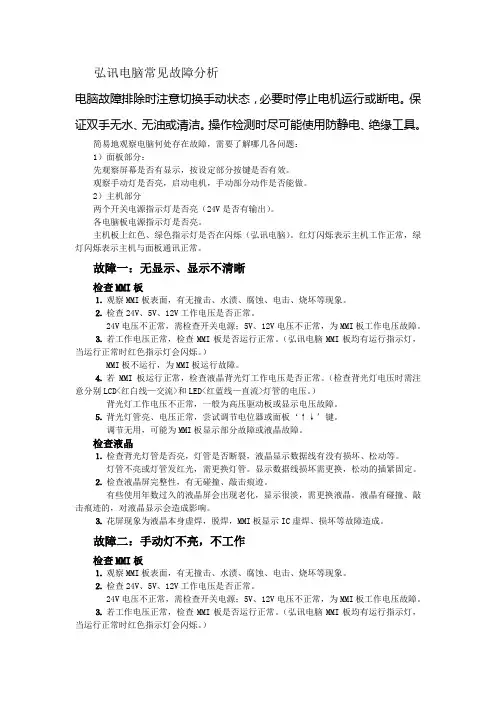

（1）（2）8. 弘讯电脑常见故障分析电脑故障排除时注意切换手动状态，必要时停止电机运行或断电。
保证双手无水、无油或清洁。
操作检测时尽可能使用防静电、绝缘工具。

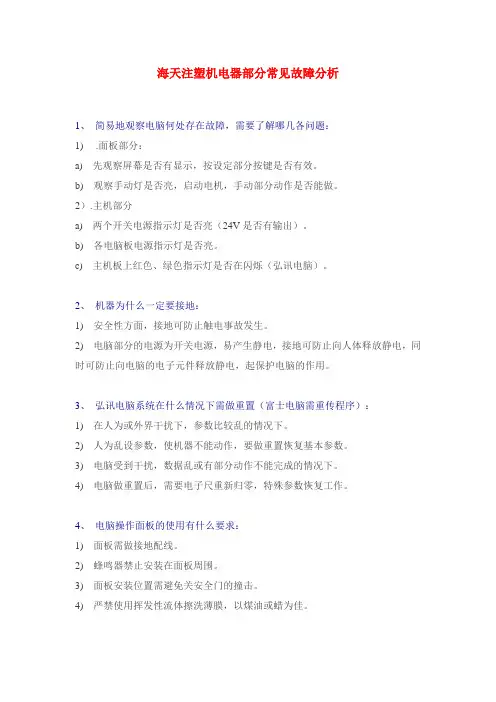

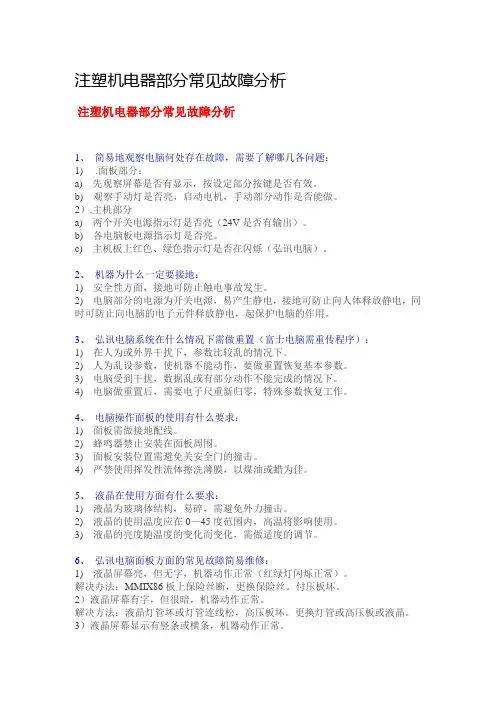

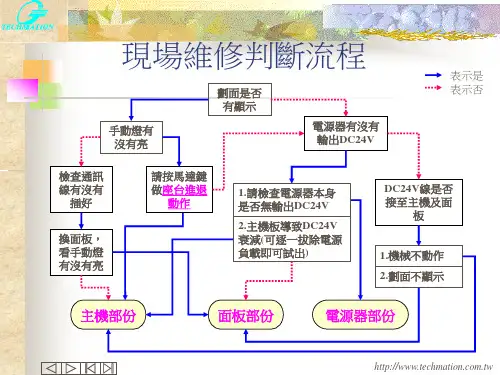

简易地观察电脑何处存在故障，需要了解哪几各问题：1）面板部分：先观察屏幕是否有显示，按设定部分按键是否有效。
观察手动灯是否亮，启动电机，手动部分动作是否能做。
2）主机部分两个开关电源指示灯是否亮（24V是否有输出）。
各电脑板电源指示灯是否亮。
主机板上红色、绿色指示灯是否在闪烁（弘讯电脑）。
红灯闪烁表示主机工作正常，绿灯闪烁表示主机与面板通讯正常。
