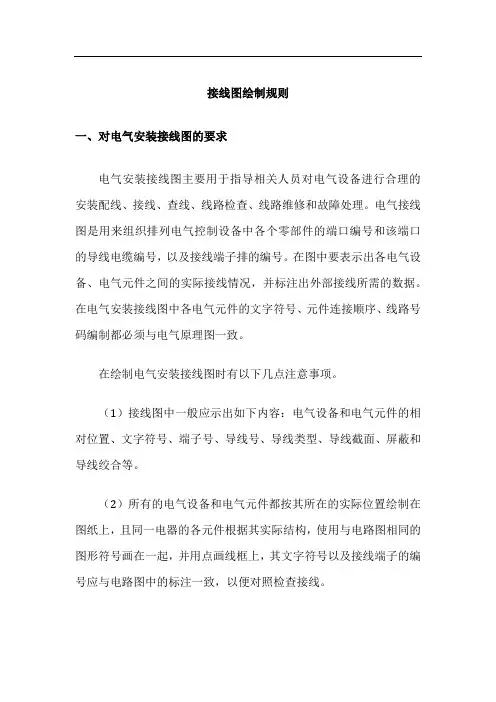

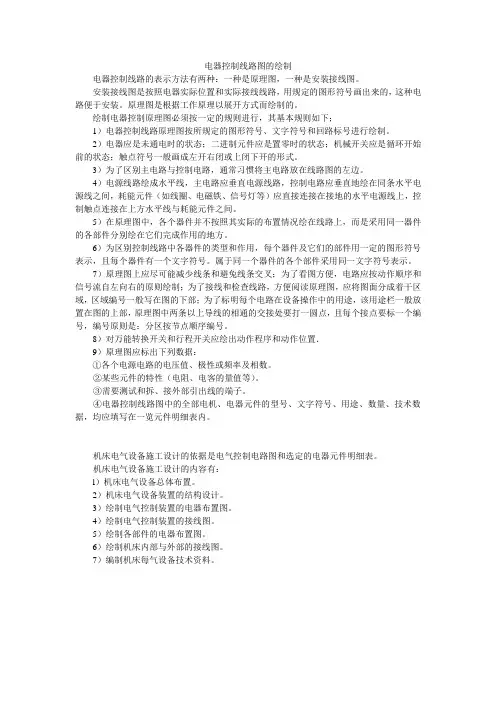

接线图绘制规则一、对电气安装接线图的要求电气安装接线图主要用于指导相关人员对电气设备进行合理的安装配线、接线、查线、线路检查、线路维修和故障处理。
电气接线图是用来组织排列电气控制设备中各个零部件的端口编号和该端口的导线电缆编号，以及接线端子排的编号。
在图中要表示出各电气设备、电气元件之间的实际接线情况，并标注出外部接线所需的数据。

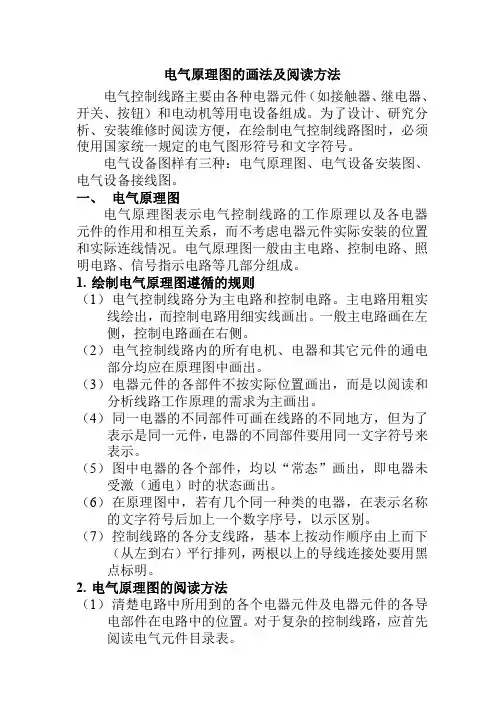

在电气安装接线图中各电气元件的文字符号、元件连接顺序、线路号码编制都必须与电气原理图一致。
在绘制电气安装接线图时有以下几点注意事项。
（1）接线图中一般应示出如下内容：电气设备和电气元件的相对位置、文字符号、端子号、导线号、导线类型、导线截面、屏蔽和导线绞合等。
（2）所有的电气设备和电气元件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与电路图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与电路图中的标注一致，以便对照检查接线。
（3）接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。
凡走向相同的导线可以合并，用线束来表示，到达接线端子板或电气元件的连接点时再分别画出。
在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。
另外，应标注清楚导线及套管、穿线管的型号、根数和规格。
二、接线图包含的内容电气接线图是表示电气控制系统中各项目（包括电气元件、组件、设备等）之间连接关系、连线种类和敷设路线等详细信息的电气图。
电气接线图是检查电路和维修电路不可缺少的技术文件。
根据表达对象和用途不同，可细分为单元接线图、互连接线图和端子接线图等。

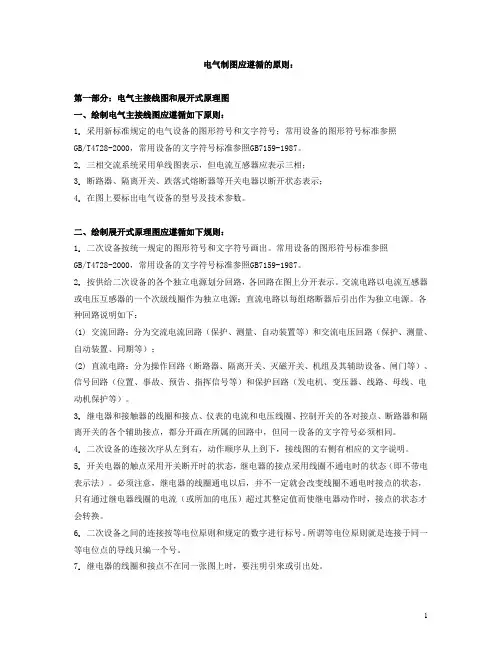

常用电气接线图包括：一次接线图（或称主接线图），二次接线图（或称控制电路接线图）和电气部件接线图三种。
1．端子功能图表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
2．接线图或接线表接线图或接线表表示成套电气控制设备或装置的连接关系，是用于接线和检查的一种简图或表格。
