煤矿掘进面工艺流程
《煤矿掘进面工艺流程》
在煤矿开采中,掘进面工艺是一个非常重要的环节。
煤矿掘进面工艺流程通常包括以下几个步骤:
1. 地质勘探:在开采煤矿之前,需要进行地质勘探工作,确定矿层的位置、厚度、倾向和倾角等信息。
这对后续的掘进工作非常重要,可以帮助工程师们选择合适的掘进方式和设备。
2. 设计方案:根据地质勘探的结果,工程师们需要设计掘进面的工艺方案,确定掘进的位置和角度,选择合适的设备和工艺。
3. 安全措施:在进行掘进工作之前,需要做好安全防护措施,确保工作人员的安全。
这包括通风系统、排水系统、通讯系统等设施的安装和维护。
4. 掘进作业:一切准备就绪后,开始进行掘进作业。
这通常涉及到使用钻机或者掘进机进行矿层控制和煤层掘进。
5. 支护加固:在掘进过程中,需要对煤层进行支护加固,防止煤层的坍塌和瓦斯的泄漏。
这通常包括使用预埋式支护、锚杆支护等方法。
6. 安全监测:在掘进面工艺流程中,需要进行安全监测工作,及时发现和解决可能存在的安全隐患。
总的来说,煤矿掘进面工艺流程是一个复杂的工程系统,需要工程师们充分考虑地质情况、安全要求和设备技术,合理设计和实施掘进面的工艺方案,确保煤矿开采工作的顺利进行。
井巷掘进的主要施工方法根据施工方法及地层赋存条件的不同,井巷(井筒或巷道)施工分为普通凿井法与特殊凿井法。
普通凿井法是在稳定或含水较少的地层中采用钻眼爆破或其他常规手段凿井的方法。
特殊凿井法是在不稳定或含水量很大的地层中,采用非钻爆法的特殊技术与工艺的凿井方法,通常采用的有冻结法凿井、钻井法凿井、注浆凿井法凿井。
1.普通凿井法普通凿井法一般采用钻眼爆破的方法。
在岩体上钻凿一定直径、一定深度及数量的炮眼,并在炮眼中装人炸药,靠炸药爆炸的力量破碎岩体,从而达到井巷掘进的目的。
它的优点是操作简单、易于掌握、设备简单、安全可靠,可以根据要求,在岩体中钻爆出不同形状、不同深度的井筒或巷道。
根据炮眼深度与直径的不同,我国煤矿将钻眼爆破法分为浅孔爆破法、中深孔爆破法和深孔爆破法。
炮眼直径小于50~、深度小于2m 时称为浅孔爆破,多用于井巷工程;炮眼直径小于50~、深度2-4m称为中深孔爆破,多用于井筒及大断面硐室掘进;炮眼直径大于50~、深度大于5m则称为深孔爆破,主要用于立井井筒及溜煤眼、大断面硐室以及露天开采的台阶爆破。
2.特殊凿井法特殊凿井法是当井筒穿过不稳定含水地层时,用普通凿井法无法通过时采用的特殊施工方法,主要有冻结法、钻井法、注浆法。
井巷掘进的主要施工方法(二)井巷掘进是地下工程中常见的施工方法,用于开挖井巷、隧道、地下室等空间。
主要施工方法有隧道掘进法、浅孔法、盾构法、巷道掘进法等。
以下将对这些主要施工方法进行详细介绍。
1. 隧道掘进法隧道掘进法是最常用的井巷掘进方法之一,根据具体情况可以分为爆破法、机械法和盾构法等。
其中,爆破法是最传统的方法,通过在隧道断面上进行爆破来实现开挖,然后用机械设备进行清理和修整。
机械法主要用于软弱地层,通过大型机械设备进行挖掘和施工。
盾构法是一种相对高效的开挖方法,使用隧道掘进机进行推进,同时进行土壤的挖掘和施工。
2. 浅孔法浅孔法是一种适用于较小井巷开挖的方法。
煤矿常用掘进知识1. 引言掘进是煤矿生产中的关键环节,它是从地表进入地下煤矿进行煤炭开采的过程。
掘进技术的高低直接影响着煤矿的生产能力和效益。
本文将介绍煤矿常用的掘进知识,包括掘进方法、掘进设备以及掘进的安全措施等内容。
2. 掘进方法2.1 直接掘进法直接掘进法是一种简单直接的开采方法,适用于煤层倾角小于30度的情况。
其步骤如下:•钻孔:首先在煤层下方钻孔,以确定煤层边界和矿体结构等信息。
•炮孔布置:按照设计要求,在煤层顶板钻探出炮孔,并进行装药布线。
•爆破:点火引爆装药,炸掉煤层顶板,使之下沉。
•掘进:利用机械设备掘进,将炸掉煤层顶板之后的煤炭开采出来。
2.2 长壁掘进法长壁掘进法是一种常用的煤矿开采方法,适用于煤层倾角大于30度的情况。
其步骤如下:•确定长壁工作面:通过钻孔和钻取岩心样品等方法,确定煤层边界和矿体结构等信息,然后确定长壁工作面的位置。
•预割煤:通过预割机对煤壁进行切割,形成割顶。
•打顶支护:在割顶之后,及时进行支护,避免顶板失稳。
•掘进开采:利用掘进设备沿着长壁工作面进行掘进开采,将煤炭开采出来。
3. 掘进设备3.1 钻孔设备钻孔设备是掘进过程中必不可少的工具之一。
常用的钻孔设备包括钻机、钻头、钻杆等。
钻机可以根据需要选择手持式钻机、台式钻机或者大型钻机。
钻头的选择要根据煤层的硬度和钻孔的深度等因素进行考虑。
钻杆应具有足够的强度和刚度,以便能够承受钻孔过程中的压力和冲击力。
3.2 掘进机械掘进机械是掘进过程中主要使用的设备,包括掘进机、刨煤机、煤输送机等。
掘进机是用来掘进矿井的主要机械设备,它可以根据需要选择液压掘进机、电动掘进机或者电液掘进机。
刨煤机是用来切割煤炭的设备,根据煤层的硬度和厚度等因素选择合适的刨煤机。
煤输送机通常用于运输开采好的煤炭,将其从矿井中输送至地面。
4. 掘进安全措施掘进过程中的安全是至关重要的,以下介绍一些常用的掘进安全措施。
4.1 通风安全在掘进过程中,通风安全是非常重要的,良好的通风系统能够有效地消除煤炭开采过程中产生的有害气体,保证矿井中的空气清新和工人的安全。
掘进工作面施工工艺
掘进工作面施工工艺是指在煤矿或隧道中进行掘进开挖时所采用的施工工艺。
以下是一般的掘进工作面施工工艺步骤:
1. 工作面布置:确定工作面的位置和布局,包括煤层倾角、工作面宽度、工作面设备的布置等。
2. 施工准备:清理工作面周围的杂物和残坡,确保施工场地整洁,为施工设备的进入和作业做好准备。
3. 预支护:工作面进入后,首先进行预支护工作。
预支护是指在煤矿工作面进行掘进开挖前,对工作面进行稳定处理和支护,以增加施工安全性。
4. 掘进:采用掘进机械进行煤炭或岩石的开挖作业。
掘进机械可以是煤矿掘进机或隧道掘进机,根据具体情况选择合适的设备进行工作面的掘进。
5. 支护:在掘进过程中,采用不同型号的支护设备对工作面进行支护,以防止坍塌和确保施工人员的安全。
常用的支护设备包括钢支架、液压支架等。
6. 运输:掘进过程中,使用各种运输设备将挖掘的煤炭或岩石运输到地面。
运输设备可以是皮带输送机、巷道车辆等。
7. 施工支援:在掘进工作面施工过程中,需要进行工作面支援工作,包括开拓掘进巷道、进行揭煤带喷射等。
8. 水与电工程:在施工过程中,需要进行水与电工程的施工,包括水泵安装、电气设备的安装等。
9. 安全措施:在掘进工作面施工过程中,必须加强安全管理和措施,确保施工人员的安全,如通风、检测设备等。
10. 维护保养:定期对工作面设备进行维护保养,保证设备的正常运行。
以上是一般的掘进工作面施工工艺步骤,具体的施工工艺会根据不同的矿井或隧道项目的要求和具体条件而有所差异。

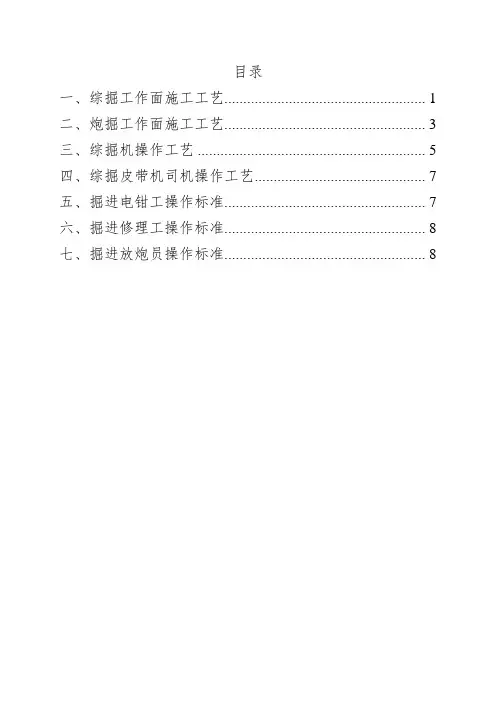

目录一、综掘工作面施工工艺 (1)二、炮掘工作面施工工艺 (3)三、综掘机操作工艺 (5)四、综掘皮带机司机操作工艺 (7)五、掘进电钳工操作标准 (7)六、掘进修理工操作标准 (8)七、掘进放炮员操作标准 (8)一、综掘工作面施工工艺工艺流程:交接班→检查→割煤→敲帮问顶→修帮修顶→移前探梁→钻锚杆眼→注锚杆→挂金属网和钢带→紧固锚杆→清理回收工作面→打锚索(一)准备工具1、工具:扳手、钳子、螺丝刀、锤子等;2、备品配件:截齿、销子、喷雾头等;3、综掘机机所须润滑油等。
(二)进行交接班工作1、认真执行井下交接班制度,本班必须了解上一班工作面安全生产情况和设备运转情况,根据实际情况采取相应措施进行处理。
2、进入工作面首先检查工作面通风情况,观察风筒是否鼓涨,鼓涨说明风量充足,风筒距离工作面不大于12米。
3、开工前必须检查工作面支护情况,观察巷道顶帮是否保持设计形状,顶帮有无下沉和凸出,前探梁支护是否合格。
各种支护是否达到有关技术规定。
4、全面检查综掘机各部件完好情况,包括截齿、喷雾、照明、供电和油位等,有一项不完好不得开工。
5、根据激光线用卷尺检查巷道成形情况,检查巷道宽度、高度是否满足设计要求。
(三)作业1、工作面截割时一人站在掘进机非操作侧急停按扭后监护,其余人员不得站在掘进机前方和两侧。
截割深度原则上应根据作业规程规定的锚杆排距确定,但也必须结合工作面煤层软硬情况及时调整;截割宽度和高度必须依照激光线而定。
2、综掘机截割头切割方法:顶板岩性好时,一般由巷道底部向顶部切割。
顶板破碎时,应先从巷道顶部切割,并立即架好前探梁护好顶,再向下切割。
煤层较软或破碎时可将截割进尺深度调整为400mm,截割后先敲帮问顶,安全情况下进行超前锚杆支护,然后继续掘进,掘进到作业规程规定深度后方可挂网。
掘进半煤岩巷道应先割煤后割岩,即先软后硬的原则。
3、截割过程中,严格按照给定的中、腰线进行施工,掌握准确的截割范围,防止出现超挖欠挖现象。
目录一、综掘工作面施工工艺 (1)二、炮掘工作面施工工艺 (3)三、综掘机操作工艺 (5)四、综掘皮带机司机操作工艺 (7)五、掘进电钳工操作标准 (7)六、掘进修理工操作标准 (8)七、掘进放炮员操作标准 (8)一、综掘工作面施工工艺工艺流程:交接班→检查→割煤→敲帮问顶→修帮修顶→移前探梁→钻锚杆眼→注锚杆→挂金属网和钢带→紧固锚杆→清理回收工作面→打锚索(一)准备工具1、工具:扳手、钳子、螺丝刀、锤子等;2、备品配件:截齿、销子、喷雾头等;3、综掘机机所须润滑油等。
(二)进行交接班工作1、认真执行井下交接班制度,本班必须了解上一班工作面安全生产情况和设备运转情况,根据实际情况采取相应措施进行处理。
2、进入工作面首先检查工作面通风情况,观察风筒是否鼓涨,鼓涨说明风量充足,风筒距离工作面不大于12米。
3、开工前必须检查工作面支护情况,观察巷道顶帮是否保持设计形状,顶帮有无下沉和凸出,前探梁支护是否合格。
各种支护是否达到有关技术规定。
4、全面检查综掘机各部件完好情况,包括截齿、喷雾、照明、供电和油位等,有一项不完好不得开工。
5、根据激光线用卷尺检查巷道成形情况,检查巷道宽度、高度是否满足设计要求。
(三)作业1、工作面截割时一人站在掘进机非操作侧急停按扭后监护,其余人员不得站在掘进机前方和两侧。
截割深度原则上应根据作业规程规定的锚杆排距确定,但也必须结合工作面煤层软硬情况及时调整;截割宽度和高度必须依照激光线而定。
2、综掘机截割头切割方法:顶板岩性好时,一般由巷道底部向顶部切割。
顶板破碎时,应先从巷道顶部切割,并立即架好前探梁护好顶,再向下切割。
煤层较软或破碎时可将截割进尺深度调整为400mm,截割后先敲帮问顶,安全情况下进行超前锚杆支护,然后继续掘进,掘进到作业规程规定深度后方可挂网。
掘进半煤岩巷道应先割煤后割岩,即先软后硬的原则。
3、截割过程中,严格按照给定的中、腰线进行施工,掌握准确的截割范围,防止出现超挖欠挖现象。

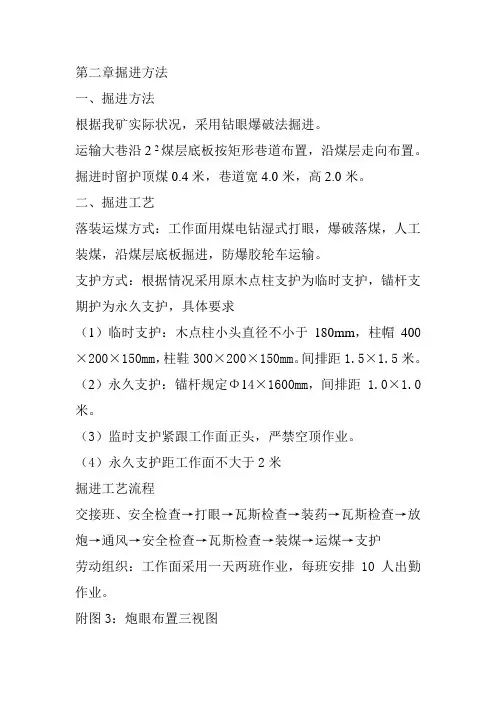

第二章掘进方法
一、掘进方法
根据我矿实际状况,采用钻眼爆破法掘进。
运输大巷沿2-2煤层底板按矩形巷道布置,沿煤层走向布置。
掘进时留护顶煤0.4米,巷道宽4.0米,高2.0米。
二、掘进工艺
落装运煤方式:工作面用煤电钻湿式打眼,爆破落煤,人工装煤,沿煤层底板掘进,防爆胶轮车运输。
支护方式:根据情况采用原木点柱支护为临时支护,锚杆支期护为永久支护,具体要求
(1)临时支护:木点柱小头直径不小于180mm,柱帽400×200×150mm,柱鞋300×200×150mm。
间排距1.5×1.5米。
(2)永久支护:锚杆规定Φ14×1600mm,间排距 1.0×1.0米。
(3)监时支护紧跟工作面正头,严禁空顶作业。
(4)永久支护距工作面不大于2米
掘进工艺流程
交接班、安全检查→打眼→瓦斯检查→装药→瓦斯检查→放炮→通风→安全检查→瓦斯检查→装煤→运煤→支护
劳动组织:工作面采用一天两班作业,每班安排10人出勤作业。
附图3:炮眼布置三视图
附表1:爆破说明表
预期爆破效果表
附表2:劳动组织表。

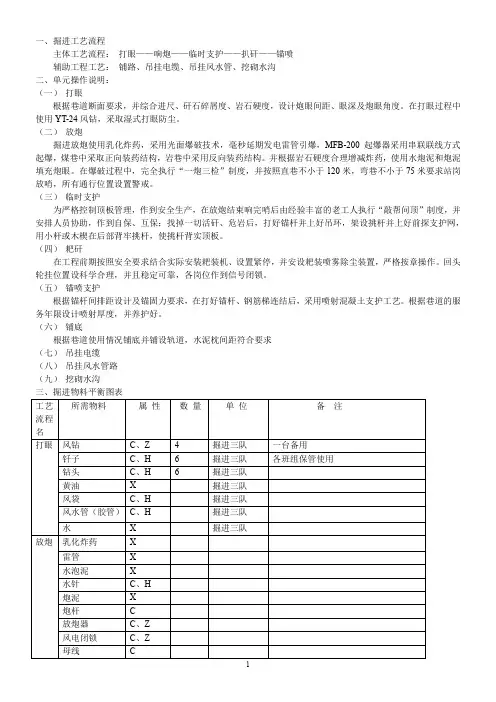

一、掘进工艺流程
主体工艺流程:打眼——响炮——临时支护——扒矸——锚喷
辅助工程工艺:铺路、吊挂电缆、吊挂风水管、挖砌水沟
二、单元操作说明:
(一)打眼
根据巷道断面要求,并综合进尺、矸石碎屑度、岩石硬度,设计炮眼间距、眼深及炮眼角度。
在打眼过程中使用YT-24风钻,采取湿式打眼防尘。
(二)放炮
掘进放炮使用乳化炸药,采用光面爆破技术,毫秒延期发电雷管引爆,MFB-200起爆器采用串联联线方式起爆,煤巷中采取正向装药结构,岩巷中采用反向装药结构。
并根据岩石硬度合理增减炸药,使用水炮泥和炮泥填充炮眼。
在爆破过程中,完全执行“一炮三检”制度,并按照直巷不小于120米,弯巷不小于75米要求站岗放哨,所有通行位置设置警戒。
(三)临时支护
为严格控制顶板管理,作到安全生产,在放炮结束响完哨后由经验丰富的老工人执行“敲帮问顶”制度,并安排人员协助,作到自保、互保;找掉一切活矸、危岩后,打好锚杆并上好吊环,架设挑杆并上好前探支护网,用小杆或木楔在后部背牢挑杆,使挑杆背实顶板。
(四)耙矸
在工程前期按照安全要求结合实际安装耙装机、设置紧停,并安设耙装喷雾除尘装置,严格按章操作。
回头轮挂位置设科学合理,并且稳定可靠,各岗位作到信号闭锁。
(五)锚喷支护
根据锚杆间排距设计及锚固力要求,在打好锚杆、钢筋梯连结后,采用喷射混凝土支护工艺。
根据巷道的服务年限设计喷射厚度,并养护好。
(六)铺底
根据巷道使用情况铺底并铺设轨道,水泥枕间距符合要求
(七)吊挂电缆
(八)吊挂风水管路
(九)挖砌水沟
三、掘进物料平衡图表
1
X:代表直接消耗。
3
4。
中汇富能煤矿采掘工艺流程一、掘进工艺1、截割方式横轴式连续摆动截割。
2、作业方式作业方式:采用掘支单行、一次成巷的作业方式。
3、工序安排装运出煤、矸工作面安全检查、准备支护、挂网。
掘进4、掘进方式采用机掘。
全断面一次掘进,割煤1.6m,割岩0.9m,每次割煤、岩后,最大控顶距为3m。
5、生产工艺流程:准备材料、安全检查→割/出煤、岩→临时支护→永久支护→下一个循环。
6、检修工艺流程:准备材料→检修掘进机各部位、加油、更换截齿、检修各部输送机及延伸,下料及其他工作。
7、掘进机截割工艺:截割头由巷道一侧底部进刀,进刀深度500-800mm,然后在巷道内水平截割,周边留煤200-300mm,每水平摆动截割一次抬高400-600mm,连续摆动截割至初步成形,截割完1.6米厚的煤后,进行煤炭清理,再截割上部1.6米厚的岩石,截完一个循环后,修周边达到设计要求。
8、截割工艺流程进刀→截割→修边→成型。
9、截割质量要求(1)沿煤层底板掘进。
(2)顶板截割平整,两帮齐整。
要求严格按照设计尺寸施工,保证巷道成形,两帮欠挖小于50mm,超挖小于100mm(不可抗拒的冒顶和片帮除外)。
要求严格按照巷道中心线施工,保证巷道掘进中线至帮误差不超过0mm--+150 mm。
二、采煤工艺一、采煤工艺:1、本工作面采煤方法为单一倾向长壁后退式开采,综合机械化回采,一次采全高,即:采煤机割煤后,滚筒叶片装煤,可弯曲刮板输送机运煤,经转载机、破碎机、皮带运输机将煤外运,自移式液压支架支护顶板,顶板管理采用自然垮落法,工作面机械平均采煤高度为1.6米,循环进度0.8米。
2、工艺顺序:割煤→移架一移运输机。
割煤方式:割煤方式为双向割煤,往返一次进两刀。
采煤机正常割煤时前滚筒割顶煤、后滚筒割底煤,割煤的同时完成装煤。
移溜方式:采用跟机移溜的方式,移溜步距0.8m,弯曲段长度不小于 15m。
移溜距离采煤机后滚筒不小于 15m。
采煤机进刀方式:上下端头自开缺口、斜切进刀,进刀段长度不小于 30m。

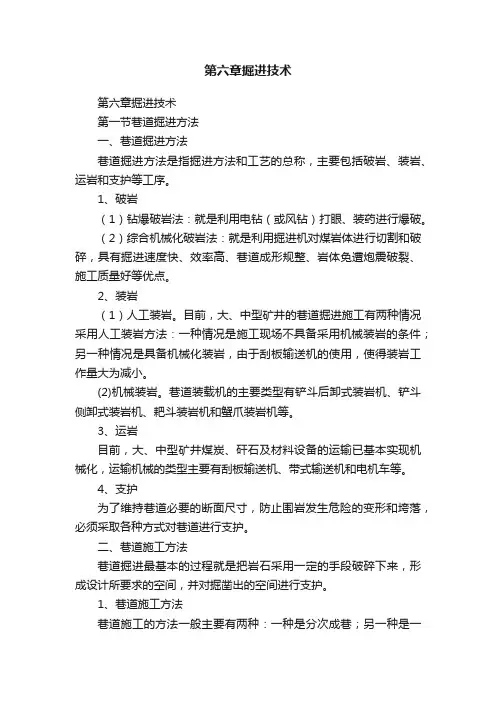

第六章掘进技术第六章掘进技术第一节巷道掘进方法一、巷道掘进方法巷道掘进方法是指掘进方法和工艺的总称,主要包括破岩、装岩、运岩和支护等工序。
1、破岩(1)钻爆破岩法:就是利用电钻(或风钻)打眼、装药进行爆破。
(2)综合机械化破岩法:就是利用掘进机对煤岩体进行切割和破碎,具有掘进速度快、效率高、巷道成形规整、岩体免遭炮震破裂、施工质量好等优点。
2、装岩(1)人工装岩。
目前,大、中型矿井的巷道掘进施工有两种情况采用人工装岩方法:一种情况是施工现场不具备采用机械装岩的条件;另一种情况是具备机械化装岩,由于刮板输送机的使用,使得装岩工作量大为减小。
(2)机械装岩。
巷道装载机的主要类型有铲斗后卸式装岩机、铲斗侧卸式装岩机、耙斗装岩机和蟹爪装岩机等。
3、运岩目前,大、中型矿井煤炭、矸石及材料设备的运输已基本实现机械化,运输机械的类型主要有刮板输送机、带式输送机和电机车等。
4、支护为了维持巷道必要的断面尺寸,防止围岩发生危险的变形和垮落,必须采取各种方式对巷道进行支护。
二、巷道施工方法巷道掘进最基本的过程就是把岩石采用一定的手段破碎下来,形成设计所要求的空间,并对掘凿出的空间进行支护。
1、巷道施工方法巷道施工的方法一般主要有两种:一种是分次成巷;另一种是一次成巷。
(1)分次成巷。
就是分次将巷道做成。
(2)一次成巷。
就是把巷道施工中的掘进、支护、水沟及铺设永久轨道、安设永久管线等四个分部工程视为一个整体,在一定距离内,前后连贯地最大限度地同时施工,一次做成巷道,不留收尾工程。
2、一次成巷作业方式按照掘进与支护的相互关系,一次成巷可分为平行作业、单行作业和多巷交替作业三种。
平行作业:采用掘、支平行作业时,一般采用全断面一次掘进的方式,适用于围岩稳定,断面大于8平米的巷道。
采用金属拱形临时支架或锚杆临时支架。
单行作业:现将巷道掘进一段距离后,停止掘进,然后边拆除临时支架,边将该段巷道改成永久支护。
常用在断面较小的巷道。
煤矿综机检修硐室掘进工作面作业施工工艺煤矿综机检修硐室掘进工作面作业施工工艺第一节施工方法一、巷道施工方法采用“三八”制,“两掘一喷”作业方式,施工巷道为全岩巷道,采用普通打眼放炮法破岩,光面,P-120B型耙装机装岩,1.5t矿车运输,锚网喷支护。
开工前测量组验算好开口处和贯通处的标高关系,施工时由测量组负责标定巷道的中、腰线,控制巷道的方向和坡度。
施工时由测量组负责标定巷道的中、腰线,控制巷道的方向和坡度。
施工前,首先由外向里的顺序,对外部施工巷道进及施工迎头行敲帮问顶安全检查,如有开裂的喷体,要及时找掉有掉落危险部分。
保护好巷内的电缆、风筒、风水管路等,防止放炮崩坏,确认安全后,方可掘进施工。
二、巷道施工工艺流程掘进班:交接班安全检查→找顶找线→打下部炮眼→装药放炮通风→使用前探梁→支护顶部锚杆→交上部眼→倒矸出矸→支护两帮锚网→交接班。
喷浆班:交接班安全检查→找顶找线→撤前探梁→倒矸出矸→拌料、喷浆→交接班。
三、巷道施工顺序巷道起点标高:-856.10m 。
由天然焦1#探巷开口0°方位91.6m处开口施工17m刷大做正规交岔点,交岔点后曲线施工至90°方位,90°方位施工.9m后曲线施工至180°方位,180°方位施工至119.80m处施工321°曲线施工与南部2#轨道大巷贯通,硐室内坡度为3‰上坡,全长263.5m。
巷道周围无老空区。
赵楼矿井采区位此巷道开口180°方位358.3m处,对本工程掘进施工无影响。
四、特殊地带施工要求在巷道开门时必须准备好施工所使用的工器具,支护材料、施工设备、通风设施、排水系统,并且上报调度室进行开工验收,在剩余贯通距离为40m时应当联系相关部门编制贯通施工安全技术措施,并在剩余贯通距离为20m时停止一头掘进,下发贯通通知单。
放炮站岗曲线段最小距离为85m,直线段最小距离为120m,斜巷段最小距离为150m,具体要求见第九章第四节管理。
目录一、综掘工作面施工工艺 (1)二、炮掘工作面施工工艺 (3)三、综掘机操作工艺 (4)四、综掘皮带机司机操作工艺 (6)五、掘进电钳工操作标准 (7)六、掘进修理工操作标准 (7)七、掘进放炮员操作标准 (8)一、综掘工作面施工工艺工艺流程:交接班→检查→割煤→敲帮问顶→修帮修顶→移前探梁→钻锚杆眼→注锚杆→挂金属网和钢带→紧固锚杆→清理回收工作面→打锚索(一)准备工具1、工具:扳手、钳子、螺丝刀、锤子等;2、备品配件:截齿、销子、喷雾头等;3、综掘机机所须润滑油等。
(二)进行交接班工作1、认真执行井下交接班制度,本班必须了解上一班工作面安全生产情况和设备运转情况,根据实际情况采取相应措施进行处理。
2、进入工作面首先检查工作面通风情况,观察风筒是否鼓涨,鼓涨说明风量充足,风筒距离工作面不大于12米。
3、开工前必须检查工作面支护情况,观察巷道顶帮是否保持设计形状,顶帮有无下沉和凸出,前探梁支护是否合格。
各种支护是否达到有关技术规定。
4、全面检查综掘机各部件完好情况,包括截齿、喷雾、照明、供电和油位等,有一项不完好不得开工。
5、根据激光线用卷尺检查巷道成形情况,检查巷道宽度、高度是否满足设计要求。
(三)作业1、工作面截割时一人站在掘进机非操作侧急停按扭后监护,其余人员不得站在掘进机前方和两侧。
截割深度原则上应根据作业规程规定的锚杆排距确定,但也必须结合工作面煤层软硬情况及时调整;截割宽度和高度必须依照激光线而定。
2、综掘机截割头切割方法:顶板岩性好时,一般由巷道底部向顶部切割。
顶板破碎时,应先从巷道顶部切割,并立即架好前探梁护好顶,再向下切割。
煤层较软或破碎时可将截割进尺深度调整为400mm,截割后先敲帮问顶,安全情况下进行超前锚杆支护,然后继续掘进,掘进到作业规程规定深度后方可挂网。
掘进半煤岩巷道应先割煤后割岩,即先软后硬的原则。
3、截割过程中,严格按照给定的中、腰线进行施工,掌握准确的截割范围,防止出现超挖欠挖现象。
矿井掘进作业支护工艺一、支护工序及要求1.敲帮问顶后首先使用所有综掘工作面必须使用前探梁临时支护,严禁空顶作业。
2.前探梁采用Ф108钢管制成,通过3个吊环及40T链条连接到顶部锚杆(锚索)上。
锚杆排距小于1m时,前探梁长度5m;排距1m时,前探梁长度6m。
吊环采用M22螺母、40T链环及φ159钢管加工而成,钢管长度150mm。
链条长度不得超过200mm。
3.前探梁与巷道轴线平行安装,矩形断面3根,半圆拱形巷道2根。
回风通道坡度12°采用临时锚杆支护。
中部前探梁位于巷道中心,偏差不超过500mm。
相邻两根前探梁间距为顶板锚杆间距的2倍。
二、临时支护工艺流程1.每循环停机前由跟班队干负责监督落实,综掘机司机负责实施,将工作面正头截割成斜面。
2.截割完成后严格执行敲帮问顶制度,处理正头及顶帮部的活矸活体,对于能撬动的活体必须撬下;对于顶板、帮部或者迎头有裂缝但不能撬下的,使用综掘机炮头将其割下或者施工临时锚杆进行临时支护。
3.提前将两片钢筋网片短边按要求连接。
4.人员站在永久支护下方简单连接下一排支护网片,绑扎间距可放至400mm,单排联网,铁丝为14#扎丝。
5.网片简单连接好后,2人分别在巷道两侧永久支护下方用撑杆将网片顶起,按照规定前移1#、3#前探梁。
6.在网片的掩护下上钢带,并与1、3#前探梁或网片用14#扎丝固定。
7.1#、3#前探梁前移到位后,人员站在永久支护下方用撑杆撑起网片,前移2#梁。
8.前探梁移动到位后,人员站在已经支护好的地方再次进行“敲帮问顶”,然后采用长木板进行背顶。
背顶范围为下一排锚杆至已支护的最后一排锚杆之间。
9.背顶完成后调整钢带位置,然后进行永久支护。
永久支护完成后拆除背板。
10.重复上述步骤直至本循环支护完成。
11.将每根前探梁最后一个吊环前移至已支护好的锚杆或锚索上。
前探梁临时支护见图3-7。
三、临时支护注意事项1.截割出渣时巷道留有一部分煤矸,作为支护平台,防止正头及两帮煤岩空帮距离高、压力大片帮伤人;正头易片帮时,人员不得站在片帮活矸滑落位置内施工。
目录一、综掘工作面施工工艺 (1)二、炮掘工作面施工工艺 (3)三、综掘机操作工艺 (5)四、综掘皮带机司机操作工艺 (6)五、掘进电钳工操作标准 (7)六、掘进修理工操作标准 (8)七、掘进放炮员操作标准 (8)一、综掘工作面施工工艺工艺流程:交接班→检查→割煤→敲帮问顶→修帮修顶→移前探梁→钻锚杆眼→注锚杆→挂金属网和钢带→紧固锚杆→清理回收工作面→打锚索(一)准备工具1、工具:扳手、钳子、螺丝刀、锤子等;2、备品配件:截齿、销子、喷雾头等;3、综掘机机所须润滑油等。
(二)进行交接班工作1、认真执行井下交接班制度,本班必须了解上一班工作面安全生产情况和设备运转情况,根据实际情况采取相应措施进行处理。
2、进入工作面首先检查工作面通风情况,观察风筒是否鼓涨,鼓涨说明风量充足,风筒距离工作面不大于12米。
3、开工前必须检查工作面支护情况,观察巷道顶帮是否保持设计形状,顶帮有无下沉和凸出,前探梁支护是否合格。
各种支护是否达到有关技术规定。
4、全面检查综掘机各部件完好情况,包括截齿、喷雾、照明、供电和油位等,有一项不完好不得开工。
5、根据激光线用卷尺检查巷道成形情况,检查巷道宽度、高度是否满足设计要求。
(三)作业1、工作面截割时一人站在掘进机非操作侧急停按扭后监护,其余人员不得站在掘进机前方和两侧。
截割深度原则上应根据作业规程规定的锚杆排距确定,但也必须结合工作面煤层软硬情况及时调整;截割宽度和高度必须依照激光线而定。
2、综掘机截割头切割方法:顶板岩性好时,一般由巷道底部向顶部切割。
顶板破碎时,应先从巷道顶部切割,并立即架好前探梁护好顶,再向下切割。
煤层较软或破碎时可将截割进尺深度调整为400mm,截割后先敲帮问顶,安全情况下进行超前锚杆支护,然后继续掘进,掘进到作业规程规定深度后方可挂网。
掘进半煤岩巷道应先割煤后割岩,即先软后硬的原则。
3、截割过程中,严格按照给定的中、腰线进行施工,掌握准确的截割围,防止出现超挖欠挖现象。
根据不同性质的煤岩,必须确定不同的截割方式以及合适的进刀深度。
4、工作面帮角必须截割到位,落煤通过截割头和掘进机扒爪扒入掘进机刮板机。
5、掘进机截割完后,应将截割头落地并停电闭锁。
敲帮问顶后应用十字镐将帮顶修平修整,使巷道断面达到设计要求。
(四)安全注意事项1、移前探梁,前探梁必须用背板背平接实。
2、作业前必须在前探梁支架的掩护下操作。
用卷尺按照作业规程规定的锚杆间排距确定眼位,并用粉笔或油漆作好记号。
钻眼尽量使钻杆垂直巷道轮廓线,钻眼深度要比锚杆长度浅80-100mm。
钻眼时,打眼的顺序应由外向里先顶后帮的顺序依次进行。
(五)支护1、安装锚固剂前应将眼孔的积水、煤粉清理干净。
2、把1-2根树脂锚固剂送入眼,把锚杆插入锚杆眼,使锚杆顶住树脂锚固剂,外端头套上螺帽,用带有专用套筒的煤电钻套住螺帽,开动煤电钻,使煤电钻带动杆体旋转将锚杆旋入树脂锚固剂中进行搅拌,直至锚杆达到设计深度,方可撤去煤电钻。
3、搅拌旋转时间大约35秒后,卸下螺帽,挂好网,上好托板,拧上螺帽。
12分钟之后,拧紧螺帽。
4、挂金属网和钢带。
挂网要求班组成员相互配合从巷道一帮开始挂起,金属网间搭接80~100 mm,用细铁丝联网。
5、金属网挂上后要保持一定的紧度。
挂网的同时挂好钢带,钢带搭接必须达到80~100 mm,然后上铁托盘。
铁托盘要扶正,锚杆紧固力达到100KN。
6、锚索滞后工作面不得大于20米。
采用液压锚锁钻机施工锚索眼。
每排安设两根锚索,间距为1.5米,排距为6米。
煤层破碎、较软或巷道交汇口处和可在两组锚索中间增加一根锚索(五花型),此根作为辅助锚索。
7、定孔位:空载实验正常后,将六方钻杆插入钻杆接头,马达控制扳机缓慢压下,让钻杆慢速转动(或不进行此项操作而让钻杆先顶住顶板)8、钻孔:孔位定好后,打开水阀开关,回转马达全速回转,根据岩石的硬度,调节推进机构控制手柄的转度大小,使推力和回转扭距达到最佳配合实现高效钻进。
9、接钻杆第一根钻杆结束后关闭水阀,钻杆在回转状态下,将推进机构控制手柄向相反的方向转动,支腿回落,钻杆从孔拉出,将完成钻杆插入并与开始钻杆对接后继续钻进。
10、冲洗孔:钻孔达到规定深度后,在保持钻杆回转及供水不间断的情况下,使支腿缓慢回落,以冲掉孔的残留岩粉。
11、供水:钻进过程中冲洗水压力应在(0.6~1.2)MPa之间,且水质无泥沙。
12、钻孔完成后取出钻杆,在钻杆接头插入双六方套。
将锁紧螺母拧入要安装的锚杆上插入双六方套,将树脂药包套在钻杆上部,用锚杆机将锚杆及药包送入孔底,随即使锚杆机快速旋转数秒直到回转阻力增大后停转,保持一定推力直到药包固结后方能回落锚杆机。
13、卸下拧在锚杆钻杆上的螺母放入垫板,将螺母重新拧入,最后用锚杆机预紧。
14、回收工具和材料。
二、炮掘工作面施工工艺工艺流程:交接班→检查→敲帮问顶→钻炮眼→做引药→检查气体→装药→封黄土→连线→检查气体→撤人→爆破→检查→洒水灭尘→修帮修顶→移前探梁→钻锚杆眼→注锚杆→挂金属网和钢带→紧固锚杆→清理回收工作面→打锚索(一)准备工具工具:扳手、煤电钻、十字镐、锤子等;(二)进行交接班工作1、认真执行井下交接班制度,本班必须了解上一班工作面安全生产情况和设备运转情况,根据实际情况采取相应措施进行处理。
2、进入工作面首先检查工作面通风情况,观察风筒是否鼓涨,鼓涨说明风量充足,风筒距离工作面不大于12米。
3、开工前检查工作面支护情况,观察巷道顶帮是否保持设计形状,顶帮有无下沉和凸出,前探梁只护是否合格。
各种支护是否达到有关技术规定。
4、根据激光线用卷尺检查巷道成形情况,检查巷道宽度、高度是否满足设计,根据工作面巷道实际成形情况合理布置炮眼。
5、钻眼前要用卷尺按照作业规程规定的炮眼位置和间距确定眼位,并用粉笔或油漆作好记号。
钻眼时,必须在前探梁支架的掩护下操作。
打眼的顺序应先掏槽后辅助最后打周边眼和底眼。
炮眼角度、深度必须与作业规程要求相符。
(三)爆破1、做引药、装药工作必须由专职爆破工完成。
2、封炮泥。
炮眼封泥长度必须达到规程要求。
3、连线工作必须由专职爆破工完成。
4、爆破。
爆破工作严格执行“一炮三检”和“三人连锁”放炮制度,必须作到一次打眼一次爆破。
爆破撤人直线距离不得小于100米,曲线距离不得小于75米。
5、检查。
爆破15分钟炮烟吹散后,洒水灭尘、检查工作面10米围顶帮支护情况,检查前探梁支护情况,发现问题及时处理。
(四)临时支护1、敲帮问顶。
爆破完后,由班组长负责组织对工作面全面进行敲帮问顶工作,清理活矸浮煤。
2、移前探梁,前探梁必须用背板背平接实。
修帮。
应用十字镐将帮顶修平修整,使巷道断面达到设计要求。
(五)支护1、钻眼。
作业前必须在前探梁支架的掩护下操作。
用卷尺按照作业规程规定的锚杆间排距确定眼位,并用粉笔或油漆作好记号。
钻眼尽量使钻杆垂直巷道轮廓线,钻眼深度要比锚杆长度浅80-100mm。
钻眼时,打眼的顺序应由外向里先顶后帮的顺序依次进行。
2、安装锚杆。
安装前应将眼孔的积水、煤粉清理干净。
然后把两根树脂锚固剂送入眼底,把锚杆插入锚杆眼,使锚杆顶住树脂锚固剂,外端头套上螺帽,用带有专用套筒的煤电钻套住螺帽,开动煤电钻,使煤电钻带动杆体旋转将锚杆旋入树脂锚固剂中进行搅拌,直至锚杆达到设计深度,方可撤去煤电钻。
搅拌旋转时间大约35秒后,卸下螺帽,挂好网,上好托板,拧上螺帽。
12分钟之后,拧紧螺帽。
3、挂金属网和钢带。
挂网要求班组成员相互配合从巷道一帮开始挂起,金属网间搭接80~100 mm,用细铁丝联网。
金属网挂上后要保持一定的紧度。
挂网的同时挂好钢带,钢带搭接必须达到80~100 mm,然后上铁托盘。
铁托盘要扶正,锚杆紧固力达到100KN。
4、锚索滞后工作面不得大于20米。
采用液压锚锁钻机施工锚索眼。
每排安设两根锚索,间距为1.5米,排距为6米。
煤层破碎、较软或巷道交汇口处和可在两组锚索中间增加一根锚索(五花型),此根作为辅助锚索。
5、定孔位:空载实验正常后,将六方钻杆插入钻杆接头,马达控制扳机缓慢压下,让钻杆慢速转动(或不进行此项操作而让钻杆先顶住顶板)6、钻孔:孔位定好后,打开水阀开关,回转马达全速回转,根据岩石的硬度,调节推进机构控制手柄的转度大小,使推力和回转扭距达到最佳配合实现高效钻进。
接钻杆第一根钻杆结束后关闭水阀,钻杆在回转状态下,将推进机构控制手柄向相反的方向转动,支腿回落,钻杆从孔拉出,将完成钻杆插入并与开始钻杆对接后继续钻进。
7、冲洗孔:钻孔达到规定深度后,在保持钻杆回转及供水不间断的情况下,使支腿缓慢回落,以冲掉孔的残留岩粉。
8、供水:钻进过程中冲洗水压力应在(0.6~1.2)MPa之间,且水质无泥沙。
9、钻孔完成后取出钻杆,在钻杆接头插入双六方套。
将锁紧螺母拧入要安装的锚杆上插入双六方套,将树脂药包套在钻杆上部,用锚杆机将锚杆及药包送入孔底,随即使锚杆机快速旋转数秒直到回转阻力增大后停转,保持一定推力直到药包固结后方能回落锚杆机。
10、卸下拧在锚杆钻杆上的螺母放入垫板,将螺母重新拧入,最后用锚杆机预紧。
11、回收工具和材料。
三、综掘机操作工艺(一)进入操作现场:1、应做好工长、班长、综掘机司机等各工种间的交接班工作。
2、对工作面全面检查,当空顶距超过作业规程的规定时应加超前支护梁、3、检查综掘机、皮带周围是否有妨碍机器运行的障碍,若有应先处理后方可开机。
4、锚杆支护参数与作业规程的规定不相符时,立即进行修改、严禁掘进。
(二)开机前的准备工作1、检查喷雾、冷却水源是否有水,检查进水水压是否大于1.0MPa。
2、检查配套设备(包括:综掘机、皮带、皮带保护等)是否完好,如不完好不准开车。
3、在开机前必须对周围气体进行检查,符合《规程》规定方可开机。
4、检查综掘机控制箱开关手把是否处于停止位置,只有处于停止位置时,才允许做以下的检查工作:⑴检查各部油位是否符合规定,并及时增补或更换润滑油。
⑵按日常维修容进行检查维修。
⑶检查切割截齿是否齐全可靠、损坏2把以上必须更换增补后方可开机。
(三)掘进作业1、将司机座后部控综掘机控制箱上的隔离开关打向正向运转位置,此时前部两照明灯亮,说明综掘机主电路接通电源。
2、将操作箱上的急停按钮拔到正常位置。
3、用专用工具将操作箱上的电源开关放到“通”的位置。
4、将电气控制箱上的支护、运行开关打到“运行”的位置。
5、打铃预警启动油泵电机,必须在打铃后30秒启动。
(否则必须重新再启动一次)6、打开供水阀门,、外喷雾供水。
(其中外喷雾给油泵电机及切割电机降温)7、检查掘进机周围安全情况,工作臂周围严禁有人,机器机身两侧无其他人员(除正副司机外),确定安全无误后,方可启动截割电机。
8、操作阀组手把,开始进行正常掘进。
注意事项:按如下顺序开动机器:①开动皮带运输机—②开动机—③开动掘进机。
