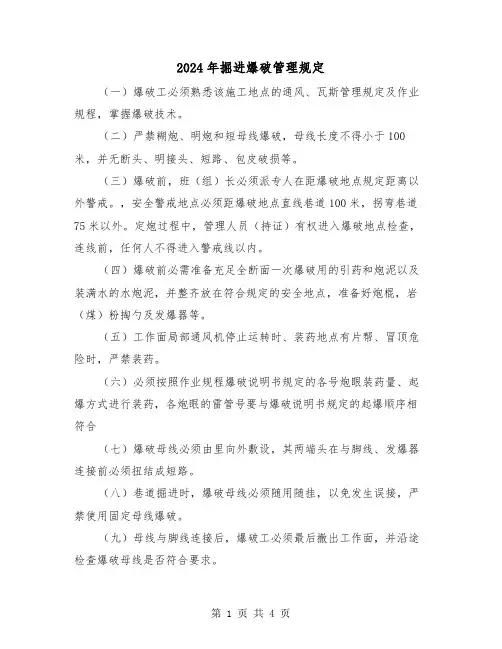

2024年掘进爆破管理规定(一)爆破工必须熟悉该施工地点的通风、瓦斯管理规定及作业规程,掌握爆破技术。
(二)严禁糊炮、明炮和短母线爆破,母线长度不得小于100米,并无断头、明接头、短路、包皮破损等。
(三)爆破前,班(组)长必须派专人在距爆破地点规定距离以外警戒。
,安全警戒地点必须距爆破地点直线巷道100米,拐弯巷道75米以外。
定炮过程中,管理人员(持证)有权进入爆破地点检查,连线前,任何人不得进入警戒线以内。
(四)爆破前必需准备充足全断面一次爆破用的引药和炮泥以及装满水的水炮泥,并整齐放在符合规定的安全地点,准备好炮棍,岩(煤)粉掏勺及发爆器等。
(五)工作面局部通风机停止运转时、装药地点有片帮、冒顶危险时,严禁装药。
(六)必须按照作业规程爆破说明书规定的各号炮眼装药量、起爆方式进行装药,各炮眼的雷管号要与爆破说明书规定的起爆顺序相符合(七)爆破母线必须由里向外敷设,其两端头在与脚线、发爆器连接前必须扭结成短路。
(八)巷道掘进时,爆破母线必须随用随挂,以免发生误接,严禁使用固定母线爆破。
(九)母线与脚线连接后,爆破工必须最后撤出工作面,并沿途检查爆破母线是否符合要求。
(十)打眼和装药不准平行作业,迎头装药必须有班(组)长、安监员监护,警戒线以里不得超过3人,监护人员不得参与装药。
(十一)下山施工时,迎头有积水的,巷道采用架棚支护时两个腿窝要单独打眼爆破。
(十二)装药的炮眼应当班爆破完毕,遇有特殊情况时,爆破工必须现场向下一班爆破工交接清楚。
(十三)爆破作业地点多头堵人警戒时,爆破工和班(组)长必须对警戒人员明确指出拉线方向及位置。
否则追究爆破工和班(组)长的责任。
2024年掘进爆破管理规定(2)第一章:总则第一条:为了保障人身安全、环境保护和工程质量,规范掘进爆破作业,制定本管理规定。
第二条:本管理规定适用于所有需要进行掘进爆破作业的工程项目,包括矿山、隧道、地下建筑等。
第三条:掘进爆破作业必须按照国家相关法律法规进行,并严格遵守本管理规定的要求。
巷道掘进爆破设计一、前言随着现代矿山及地下工程的发展,巷道掘进成为了一项重要的任务。
而巷道掘进爆破作为巷道掘进的主要方法之一,因其高效、便捷等特点得到了广泛应用。
本文将针对巷道掘进爆破设计进行详细介绍。
二、巷道掘进爆破设计的目的三、巷道掘进爆破设计的步骤1.巷道掘进爆破设计的前期准备在进行巷道掘进爆破设计之前,需要进行充分的前期准备。
包括巷道勘探、地质勘测、岩性分析等工作,以便了解巷道的地质条件、岩性特点等。
同时,还需要了解巷道周围的环境条件,包括人员安全、附近建筑物等,以确保爆破过程中的安全。
2.巷道掘进爆破设计的参数确定3.巷道掘进爆破设计的方案确定根据前期准备和爆破参数的确定,可以制定出具体的巷道掘进爆破方案。
这个方案应包括爆破孔的布置方案、起爆序列、起爆点位置等。
同时还需要制定出检查、监测措施,以确保爆破过程的安全。
4.巷道掘进爆破设计的实施与监测在巷道爆破设计实施的过程中,需要严格按照爆破方案进行操作。
同时进行必要的监测措施,包括振动监测、噪音监测等,以保证爆破过程中的安全。
四、巷道掘进爆破设计的注意事项1.在进行巷道掘进爆破设计时,应充分考虑巷道的地质条件和岩性特点。
有必要时可进行现场勘探和试验,以确保设计参数的准确性。
2.巷道掘进爆破设计应注重环保问题。
在进行爆破作业时,应尽量降低爆破对周围环境的影响,减少烟尘、噪音等对周边居民和环境的污染。
3.巷道掘进爆破设计应注重人员安全。
在进行爆破作业时,应做好安全防护工作,严禁无关人员进入爆破区域,以防止发生人员伤害事故。
4.巷道掘进爆破设计中,需合理选择爆破方式和装药方式,以确保巷道爆破的效果。
五、巷道掘进爆破设计的经济效益合理的巷道掘进爆破设计能够显著提高巷道掘进的效率,降低生产成本。
通过爆破作业,能够快速破坏岩石,提高开挖效果,降低工人劳动强度,减少工期。
在巷道掘进爆破设计中,需要根据具体地质条件和工程要求,制定出合理的爆破参数和方案。
课程设计题目:井巷掘进爆破设计者:指导老师:2009年4月宜昌目录第一章.工程地质条件: (1)第二章.爆破方案的选择: (1)2.1方案的选择: (1)2.2爆破器材的选择 (1)第三章.爆破设计参数的选择与计算: (1)3.1孔径的选择: (1)3.2孔深的选择: (1)3.3炮孔数目以及炸药的单耗: (1)3.3.1不耦合系数: (1)3.3.2炸药的选择: (1)3.3.3光面爆破抵抗线的确定 (1)3.3.4孔距 (1)3.3.5炮眼的数目: (2)3.3.6装药量的确定 (2)3.3.7确定每次循环所使用的总药量 (2)3.3.8确定辅助眼的药量及炸药卷数: (3)第四章.炮孔的布置以及参数的设置 (3)第一章.工程地质条件:某露天矿山,位于国内**省内。
经勘查,井巷位于石灰岩地层,节理和裂隙较发育,岩石的抗压强度为100—120Mpa。
第二章.爆破方案的选择:2.1 方案的选择:爆破方案有标准爆破、抛掷爆破、松动爆破、光面爆破、预裂爆破等,根据现场的实际情况,此次方案采用光面爆破技术进行爆破。
2.2 爆破器材的选择钻孔采用10台YT—28型凿岩机和3台20m³空压机,人工钻孔,钻孔直径为42mm,一字形合金钢钻头。
周边眼采用ø 25mm小直径药卷,其余炮眼采用ø 32mm×200mm2号岩石硝铵炸药。
引爆雷管为8号工业纸壳火雷管,爆破网络采用塑料导爆管连接孔内微差非电毫秒雷管起爆,掏槽眼采用跳段雷管以利用扩大掏槽效果。
第三章.爆破设计参数的选择与计算:3.1 孔径的选择:根据以往的工程经验以及该区地质的具体条件,炮孔孔径选择为42mm。
3.2 孔深的选择:炮眼深度L=3.2m,掏槽孔比其他孔深0.3~0.5m。
掏槽孔孔深L=3.6m。
3.3 炮孔数目以及炸药的单耗:3.3.1不耦合系数:根据以往施工经验,周边眼装药不偶合系数在1.5~2.0范围光爆效果较好。
巷道掘进爆破设计设计条件:一、工程概况:1、工程名称:某煤矿—750m水平大巷2、工程地址:3、工程特点:该矿半圆拱断面的运输大巷宽3.2米,高3.2米,本地下巷道的岩性为整体较坚固的砂岩,岩石坚固系数f=8,该巷道不具有沼气与矿尘爆炸的危险,整个工作面无裂隙水渗透或其它潮湿有水现象。
该工程的工期短,要求每循环进尺达1.6米。
由于该巷道服务年限达3年,因此巷道围壁采取光面爆破,必须达到光面爆破的技术质量要求。
4、工程内容:巷道的断面面积为形10.15m2,每一循环进尺的工程量为16.24m3。
实例:工程概况:1、工程名称:2、工程地址:3、工程特点:该矿三心拱断面的运输大巷宽3.5米,高3.2米(墙高2.0米,拱高1.2米),本地下巷道的岩性为整体较坚固的砂岩,岩石坚固系数f=8,该巷道不具有沼气与矿尘爆炸的危险,整个工作面无裂隙水渗透或其它潮湿有水现象。
该工程的工期短,要求每循环进尺达1.8米。
由于该巷道服务年限达3年,因此巷道围壁采取光面爆破,必须达到光面爆破的技术质量要求。
4、工程内容:巷道的断面面积为10.31m2,每一循环进尺的工程量为18.56m3。
二、设计依据:1、根据设计断面图和说明以及要求。
2、根据现场的实际测量及工程特点。
3、参照爆破安全规程执行。
三、设计方案选择:1、掏槽形式的选择:根据每一循环的进尺要求,此次采取直掏槽形式(小孔桶形掏槽)。
(见炮孔掏槽形式放大图)2、爆破器材的选择:由于该工程无裂隙水渗透和其它潮湿有水现象,所以选用2#岩石铵梯炸药,雷管选用毫秒延期导爆管雷管。
3、起爆网路选择:选择串并联起爆网路。
4、装药结构:采用连续不耦合意志装药结构,周边眼及光面孔采用不耦合装药结构,采用人工装药法。
5、施工方法:采用风动凿岩机钻孔,机械挖装出碴。
6、钻凿设备选择:本次选择气腿式风动凿岩机。
型号YT28,气腿型号FT160BC/BD。
7、施工流程图:按现场环境作出施工方案→进行爆破方案设计→申请报批→施工准备→现场施工测量放线→布孔→成孔检查→装药→堵塞→防护→警戒→敷设网路→起爆→检查→解除警戒→效果分析。
井下煤矿掘进工作面爆破设计方案1.工作面构造工作面采用巷道掘进的方式进行,根据煤层倾角和长度要求,采用近似于水平的沿顺槽面斜放的方式进行掘进。
工作面采用矿井支护和煤层防治技术进行加固和支护,确保煤岩体的稳定性和工作面的安全。
2.爆破参数确定煤矿掘进工作面的爆破参数包括爆炸药量、装药方式、雷管装置、爆破序列等。
(1)爆炸药量:根据工作面的尺寸、煤岩体的特点和煤层厚度等因素确定。
一般情况下,爆炸药量取决于矿岩体的物理力学性质,通过实验确定合适的爆炸药量。
(2)装药方式:根据工作面的形状和施工要求,采用合适数目和排列方式的装药方式,确保爆破效果的均匀和稳定。
(3)雷管装置:根据煤矿掘进工作面的爆破需要,选择合适的雷管装置方式,确保爆破信号的传导和爆炸药的引爆。
(4)爆破序列:通过合理的爆破序列确定,根据工作面的构造和施工要求,控制爆破效果和煤岩体的移动方式。
3.爆破装置煤矿掘进工作面爆破装置包括爆破药包、导爆索和引爆装置等。
(1)爆破药包:根据爆破参数确定爆破药包的种类和用量,采用具有合适爆炸能量的爆破药包,确保爆破效果的控制和煤岩体的破碎。
(2)导爆索:导爆索通常用于控制爆炸药包的引爆顺序和时间,保证爆破序列的准确控制。
(3)引爆装置:引爆装置通常用于控制爆破信号的传导和爆炸药的引爆,保证爆破效果的准确控制和安全性。
4.实施步骤(1)确定工作面尺寸和形状,在掘进前进行施工和支护,保证工作面的稳定性。
(2)根据矿岩体的物理力学性质和煤矿工况要求确定爆破参数和装药方式。
(3)设计爆破药包的装载和布置方案,根据工作面的形状和设计要求安装导爆索和引爆装置。
(4)安装雷管和导爆索,保证爆破信号的可靠传播和爆炸药的准确引爆。
(5)进行爆破作业,同时监测爆破效果,确保工作面的安全和稳定。
(6)对爆破作业进行随后的检查和评估,修正设计参数并进行优化,提高爆破效果和工作面的安全和效率。
以上是一个针对井下煤矿掘进工作面的爆破设计方案,通过合理的设计和实施,可以保证矿井的安全生产和高效开采。

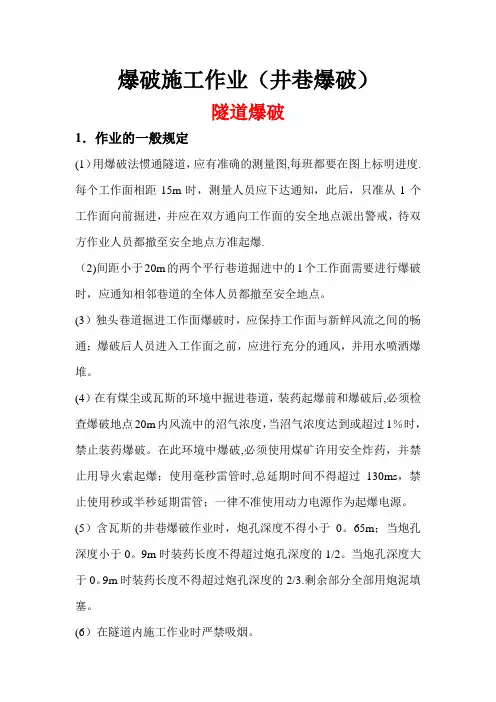

爆破施工作业(井巷爆破)隧道爆破1.作业的一般规定(1)用爆破法惯通隧道,应有准确的测量图,每班都要在图上标明进度.每个工作面相距15m时,测量人员应下达通知,此后,只准从1个工作面向前掘进,并应在双方通向工作面的安全地点派出警戒,待双方作业人员都撤至安全地点方准起爆.(2)间距小于20m的两个平行巷道掘进中的1个工作面需要进行爆破时,应通知相邻巷道的全体人员都撤至安全地点。
(3)独头巷道掘进工作面爆破时,应保持工作面与新鲜风流之间的畅通;爆破后人员进入工作面之前,应进行充分的通风,并用水喷洒爆堆。
(4)在有煤尘或瓦斯的环境中掘进巷道,装药起爆前和爆破后,必须检查爆破地点20m内风流中的沼气浓度,当沼气浓度达到或超过1%时,禁止装药爆破。
在此环境中爆破,必须使用煤矿许用安全炸药,并禁止用导火索起爆;使用毫秒雷管时,总延期时间不得超过130ms,禁止使用秒或半秒延期雷管;一律不准使用动力电源作为起爆电源。
(5)含瓦斯的井巷爆破作业时,炮孔深度不得小于0。
65m;当炮孔深度小于0。
9m时装药长度不得超过炮孔深度的1/2。
当炮孔深度大于0。
9m时装药长度不得超过炮孔深度的2/3.剩余部分全部用炮泥填塞。
(6)在隧道内施工作业时严禁吸烟。
2.隧道施工中的安全操作技术要求和注意事项隧道爆破施工作业程序一般为:测量放线→炮孔布置→施工准备→钻孔→吹孔→装药→填塞→连线起爆网路→警戒起爆→排烟→爆后检查、找顶→进入下一工序。
在各施工步骤都有不同的操作技术要求和注意事项。
A.技术交底通过技术人员的技术交底,使爆破作业人员掌握以下5个方面的内容:(1)隧道概况——隧道开挖尺寸、地质状况及相应的对策、允许超欠挖量、循环进尺、周边孔的光面爆破要求等。
(2)掏槽方式——掏槽部位、掏槽形式、掏槽孔间距、掏槽孔数目及空孔的直径大小、数量和距离。
(3)爆破参数——各种炮孔的孔距和排距、各种炮孔的装药品种和装药量、填塞材料和长度、周边孔和二圈孔的技术要求。
