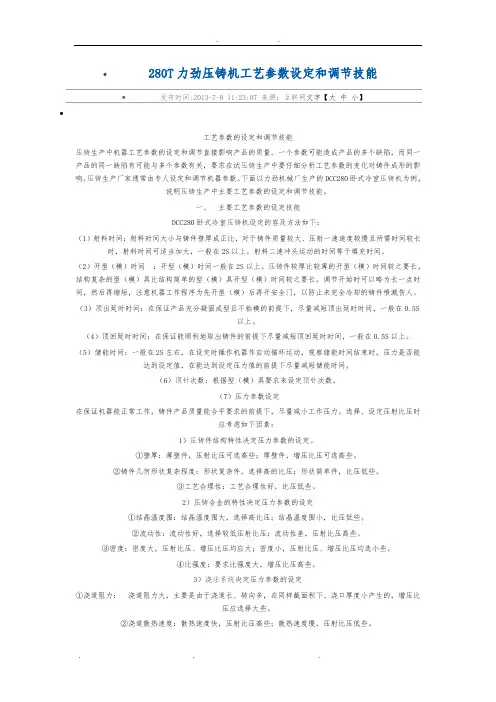

•280T力劲压铸机工艺参数设定和调节技能•发布时间:2013-7-8 11:23:07 来源：互联网文字【大中小】•工艺参数的设定和调节技能压铸生产中机器工艺参数的设定和调节直接影响产品的质量。
一个参数可能造成产品的多个缺陷，而同一产品的同一缺陷有可能与多个参数有关，要求在试压铸生产中要仔细分析工艺参数的变化对铸件成形的影响。
压铸生产厂家通常由专人设定和调节机器参数。
下面以力劲机械厂有限公司生产的DCC280卧式冷室压铸机为例，说明压铸生产中主要工艺参数的设定和调节技能。
一、主要工艺参数的设定技能DCC280卧式冷室压铸机设定的内容及方法如下：（1）射料时间：射料时间大小与铸件壁厚成正比，对于铸件质量较大、压射一速速度较慢且所需时间较长时，射料时间可适当加大，一般在2S以上。
射料二速冲头运动的时间等于填充时间。
（2）开型（模）时间：开型（模）时间一般在2S以上。
压铸件较厚比较薄的开型（模）时间较之要长，结构复杂的型（模）具比结构简单的型（模）具开型（模）时间较之要长。
调节开始时可以略为长一点时间，然后再缩短，注意机器工作程序为先开型（模）后再开安全门，以防止未完全冷却的铸件喷溅伤人。
（3）顶出延时时间：在保证产品充分凝固成型且不粘模的前提下，尽量减短顶出延时时间，一般在0.5S以上。
（4）顶回延时时间：在保证能顺利地取出铸件的前提下尽量减短顶回延时时间，一般在0.5S以上。
（5）储能时间：一般在2S左右，在设定时操作机器作自动循环运动，观察储能时间结束时，压力是否能达到设定值，在能达到设定压力值的前提下尽量减短储能时间。
（6）顶针次数：根据型（模）具要求来设定顶针次数。
（7）压力参数设定在保证机器能正常工作，铸件产品质量能合乎要求的前提下，尽量减小工作压力。
选择、设定压射比压时应考虑如下因素：1）压铸件结构特性决定压力参数的设定。
①壁厚：薄壁件，压射比压可选高些；厚壁件，增压比压可选高些。
②铸件几何形状复杂程度：形状复杂件，选择高的比压；形状简单件，比压低些。
***冷室压铸机技术教程（力劲版）第一章卧式冷室压铸机的构成与工作原理压力铸造（简称压铸）是将熔化的金属，在高压作用下，以高速填充至型（模）具型腔内，并使金属在此压力下凝固而形成铸件的一种方法。
高压、高速是压铸法与其他铸造方法的根本区别，也是最重要的特点。
压力铸造是所有铸造方法中生产速度最快的一种方法，填充初始速度在0.5～70m/s 范围，生产效率高。
用压铸机能压铸出从简单到相当复杂的各种铸件，压铸件重量可从几克到几十千克不等，并能实现压铸生产的机械化和自动化，压铸产品广泛应用于汽车、航空航天、电讯器材、医疗器械、电气仪表、日用五金等，如图1-1所示为压力铸造工程示意图。
图1-1压力铸造工程示意图压铸机分为热室压铸机和冷室压铸机两大类。
热室压铸机与坩埚连成一体，其压室浸于金属熔液中，压射部件安装在熔炉坩埚的上面；冷室压铸机的压室与坩埚是分开的，压铸时，从熔炉的坩埚或保温炉中取出液体金属浇入压室后进行压铸，冷室压铸机适应于压铸各种有色合金和黑色金属。
用压铸机压铸具有如下工作特点：1）操作工序简单，生产效率高，容易实现自动化。
2）压铸可以代替部分装配，且原材料消耗少，能节省装配工时。
3）卧式冷室压铸机一般设有偏心和中心两种浇注位置，可供压铸型（模）设计时选用。
4）金属液在浇道中流动时转折少，有利于发挥增压的作用，提高压铸件质量。
5）压铸件力学性能好，以铝合金、镁合金为例（见表1-1）说明。
6）互换性好，便于维修。
7）压铸产品轮廓清晰，压铸薄壁、复杂零件以及花纹、图案、文字等，能获得很高的清晰度。
8）压铸设备投资高，一般不宜于小批量生产。
表1-1铝合金、镁合金不同铸造方法力学性能注：①W Cu 、W Al 分别表示Cu 、Al 的质量分数。
如图1-2所示为全自动镁合金卧式冷室压铸机在压铸生产时其设备配备图，其中压铸机是压铸生产的主导设备，其他各设备也都起着不可缺少的作用图1-2是力劲机械厂有限公司生产的全自动化镁合金卧式冷室压铸机压铸生产时其设备配备图图1-2压力生产设备图1--定量输送泵2--压铸机3--型（模）具加热器4--喷涂装置5--取件机械手6--熔化炉7--预热炉8--边角料传送带9--压边机10--压铸件传送带11--废品传送带第一节卧式冷室压铸机压铸原理如图1-3所示，压铸型（模）合型（模）后，金属液3浇入压室2中，压射冲头1向前推进，将金属液经浇道7压入型腔6中，冷却凝固成型。

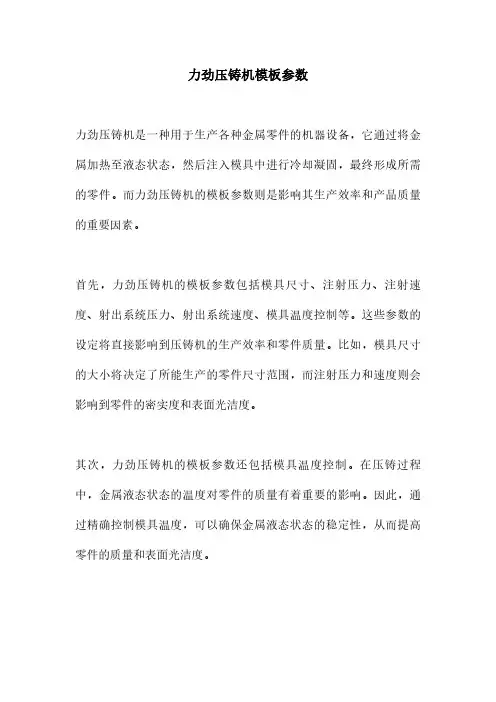

力劲压铸机模板参数
力劲压铸机是一种用于生产各种金属零件的机器设备，它通过将金属加热至液态状态，然后注入模具中进行冷却凝固，最终形成所需的零件。
而力劲压铸机的模板参数则是影响其生产效率和产品质量的重要因素。
首先，力劲压铸机的模板参数包括模具尺寸、注射压力、注射速度、射出系统压力、射出系统速度、模具温度控制等。
这些参数的设定将直接影响到压铸机的生产效率和零件质量。
比如，模具尺寸的大小将决定了所能生产的零件尺寸范围，而注射压力和速度则会影响到零件的密实度和表面光洁度。
其次，力劲压铸机的模板参数还包括模具温度控制。
在压铸过程中，金属液态状态的温度对零件的质量有着重要的影响。
因此，通过精确控制模具温度，可以确保金属液态状态的稳定性，从而提高零件的质量和表面光洁度。
另外，射出系统压力和速度也是力劲压铸机模板参数中至关重要的因素。
通过合理的控制射出系统压力和速度，可以确保金属液态状态在注入模具时的流动性和充填性，从而提高零件的密实度和减少气孔缺陷。
最后，力劲压铸机模板参数的设定需要根据具体的生产需求和零件要求来进行调整。
通过合理的模板参数设定，可以提高压铸机的生产效率，降低生产成本，提高零件的质量和一致性。
总的来说，力劲压铸机模板参数的合理设定对于保证压铸机的正常运行和零件质量至关重要。
只有通过精确的参数设定，才能够确保压铸机的稳定性和高效生产。
第四节工艺参数的设定和调节技能压铸生产中机器工艺参数的设定和调节直接影响产品的质量。
一个参数可能造成产品的多个缺陷，而同一产品的同一缺陷有可能与多个参数有关，要求在试压铸生产中要仔细分析工艺参数的变化对铸件成形的影响。
压铸生产厂家通常由专人设定和调节机器参数。
下面以力劲机械厂有限公司生产的DCC280卧式冷室压铸机为例，说明压铸生产中主要工艺参数的设定和调节技能。
一、主要工艺参数的设定技能DCC280卧式冷室压铸机设定的内容及方法如下：（1）射料时间：射料时间大小与铸件壁厚成正比，对于铸件质量较大、压射一速速度较慢且所需时间较长时，射料时间可适当加大，一般在2S以上。
射料二速冲头运动的时间等于填充时间。
（2）开型（模）时间：开型（模）时间一般在2S以上。
压铸件较厚比较薄的开型（模）时间较之要长，结构复杂的型（模）具比结构简单的型（模）具开型（模）时间较之要长。
调节开始时可以略为长一点时间，然后再缩短，注意机器工作程序为先开型（模）后再开安全门，以防止未完全冷却的铸件喷溅伤人。
（3）顶出延时时间：在保证产品充分凝固成型且不粘模的前提下，尽量减短顶出延时时间，一般在0.5S以上。
（4）顶回延时时间：在保证能顺利地取出铸件的前提下尽量减短顶回延时时间，一般在0.5S以上。
（5）储能时间：一般在2S左右，在设定时操作机器作自动循环运动，观察储能时间结束时，压力是否能达到设定值，在能达到设定压力值的前提下尽量减短储能时间。
（6）顶针次数：根据型（模）具要求来设定顶针次数。
（7）压力参数设定在保证机器能正常工作，铸件产品质量能合乎要求的前提下，尽量减小工作压力。
选择、设定压射比压时应考虑如下因素：1）压铸件结构特性决定压力参数的设定。
①壁厚：薄壁件，压射比压可选高些；厚壁件，增压比压可选高些。
②铸件几何形状复杂程度：形状复杂件，选择高的比压；形状简单件，比压低些。
③工艺合理性：工艺合理性好，比压低些。
2）压铸合金的特性决定压力参数的设定①结晶温度范围：结晶温度范围大，选择高比压；结晶温度范围小，比压低些。
•280T力劲压铸机工艺参数设定和调节技能•发布时间:2013-7-8 11:23:07 来源：互联网文字【大中小】•工艺参数的设定和调节技能压铸生产中机器工艺参数的设定和调节直接影响产品的质量。
一个参数可能造成产品的多个缺陷，而同一产品的同一缺陷有可能与多个参数有关，要求在试压铸生产中要仔细分析工艺参数的变化对铸件成形的影响。
压铸生产厂家通常由专人设定和调节机器参数。
下面以力劲机械厂生产的DCC280卧式冷室压铸机为例，说明压铸生产中主要工艺参数的设定和调节技能。
一、主要工艺参数的设定技能DCC280卧式冷室压铸机设定的容及方法如下：（1）射料时间：射料时间大小与铸件壁厚成正比，对于铸件质量较大、压射一速速度较慢且所需时间较长时，射料时间可适当加大，一般在2S以上。
射料二速冲头运动的时间等于填充时间。
（2）开型（模）时间：开型（模）时间一般在2S以上。
压铸件较厚比较薄的开型（模）时间较之要长，结构复杂的型（模）具比结构简单的型（模）具开型（模）时间较之要长。
调节开始时可以略为长一点时间，然后再缩短，注意机器工作程序为先开型（模）后再开安全门，以防止未完全冷却的铸件喷溅伤人。
（3）顶出延时时间：在保证产品充分凝固成型且不粘模的前提下，尽量减短顶出延时时间，一般在0.5S以上。
（4）顶回延时时间：在保证能顺利地取出铸件的前提下尽量减短顶回延时时间，一般在0.5S以上。
（5）储能时间：一般在2S左右，在设定时操作机器作自动循环运动，观察储能时间结束时，压力是否能达到设定值，在能达到设定压力值的前提下尽量减短储能时间。
（6）顶针次数：根据型（模）具要求来设定顶针次数。
（7）压力参数设定在保证机器能正常工作，铸件产品质量能合乎要求的前提下，尽量减小工作压力。
选择、设定压射比压时应考虑如下因素：1）压铸件结构特性决定压力参数的设定。
①壁厚：薄壁件，压射比压可选高些；厚壁件，增压比压可选高些。
②铸件几何形状复杂程度：形状复杂件，选择高的比压；形状简单件，比压低些。

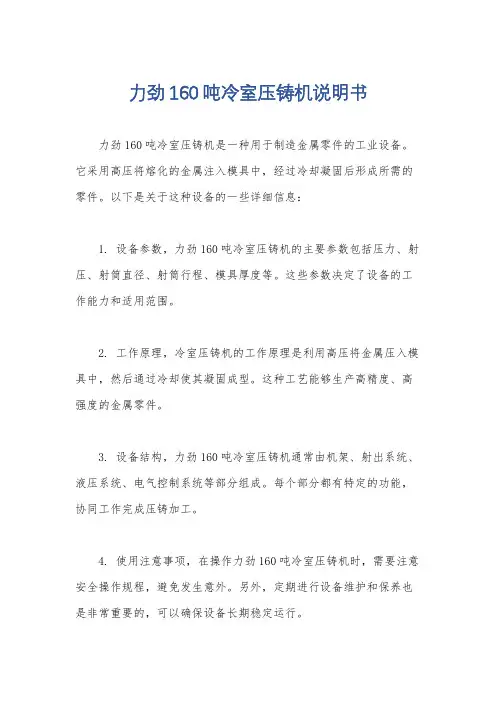

力劲160吨冷室压铸机说明书
力劲160吨冷室压铸机是一种用于制造金属零件的工业设备。
它采用高压将熔化的金属注入模具中，经过冷却凝固后形成所需的零件。
以下是关于这种设备的一些详细信息：
1. 设备参数，力劲160吨冷室压铸机的主要参数包括压力、射压、射筒直径、射筒行程、模具厚度等。
这些参数决定了设备的工作能力和适用范围。
2. 工作原理，冷室压铸机的工作原理是利用高压将金属压入模具中，然后通过冷却使其凝固成型。
这种工艺能够生产高精度、高强度的金属零件。
3. 设备结构，力劲160吨冷室压铸机通常由机架、射出系统、液压系统、电气控制系统等部分组成。
每个部分都有特定的功能，协同工作完成压铸加工。
4. 使用注意事项，在操作力劲160吨冷室压铸机时，需要注意安全操作规程，避免发生意外。
另外，定期进行设备维护和保养也是非常重要的，可以确保设备长期稳定运行。
5. 应用领域，冷室压铸机广泛应用于汽车制造、航空航天、电子通讯等领域，用于生产各种铝合金、镁合金等金属零件。
以上是关于力劲160吨冷室压铸机的一些基本信息，希望能够对你有所帮助。
如果你对该设备有更多的疑问或者需要更详细的信息，请随时告诉我。
压铸机参数对照表（800吨）项目单位压铸机生产厂家力劲伊之密宝弘合模力KN 800 800 833.5合模行程mm 760 760 800哥林拄内间距mm 910*910 930*930 920*920 模具厚度(最小;最大)mm 400~950 400~950 400~1000 模板厚度mm 1400*1395 1420*1420 1400*1400 压射压力kn 665 645 765压射行程mm 760 760 750压射位置mm 0~-250 0~-250 0;-140;-280 冲头直径mm ￠80.90.100 ￠80.90.100 ￠80.90.100 射料量(AL) kg 7.2;9.1;11.2 7.1;9.1;11.1 7.3;9.3;11.5 铸造压力(增压) MPa 600;760;940 620;784;963 548;694;855 最大投影面积Cm2 2000 2000 2083压射头跟出距离mm 297 300 未给顶出力kN 315 360 400顶出行程mm 180 180 180系统压力MPa 14 16 17.5油箱容量L 1200 1200 1200机器重量T 39.4 40 40机器外形尺寸m 8.6*2*2.8 8.5*2.4*3.2 9.5*2.6*3.2 慢压射速度m/s 0~0.6 未给0~1.5快压射速度m/s 6 8 6建压时间ms 40 15 25哥林拄直径mm 180 180 180电机功率kw 37 45 45目前国内知名的几家压铸机的特点;及概况;1;力劲公司; 2;伊之密; 3;三基; 4;宝弘公司5伊斯特; 6;特里达; 7;佳胜8;新佳胜9;腾龙10铝台;1;力劲公司; 力劲集团总部在香港,国内外共有主要成员13个厂家,其中有●力劲机械厂有限公司(香港) 852-3412-5500●深圳领威科技有限公司86-755-2812-3321●力劲机械(深圳)有限公司86-755-2812-3321●中山力劲机械有限公司86-760-2855-231●上海一达机械有限公司86-21-5768-6188●宁波力劲机械有限公司86-574-8611-6588●宁波力劲科技有限公司86-86-574-8611-6588●阜新力劲北方机械有限公司86-418-2482-760●力劲机械股份有限公司(台湾) 886-7-7390-0061●美国力劲L.K.MachineryUSA Inc 909-5949447●美国特拉华州力劲L.K.M. 616-77277211●加拿大力劲905-7129220力劲集团是香港联交所主板上市公司(股份代码;00558)全球最大的热/冷室压铸机制造商董事局主席；刘相尚1979年，这个特殊的具有深远历史意义的年份，青年企业家刘相尚凭着一股振兴民主工业的热情在香港创办了“力劲机械，”专业生产压铸机械。
压铸机台性能一览表机 型合模力 (TON) 紧杆间隔(mm) 容许模具厚度(mm) 射出力 (TON) 射出总行程(mm)突出量(mm)（汤压颈突出固定模板量）减速位置可调整行程(mm)东芝800 T 800 930×930 400～950 24～61 750 350 东芝500 T 500 750×750 350～850 19～49 580 250 铝台420 T 420 650×650 300～700 27.8 515 195 东芝350 T 350 650×650 300～700 16.5～34 480 165 铝台350 T 350 650×650 300～700 37 515 195 铝台250 T 250 500×500 300～600 27.5 425 195 铝台150 T150454×454 200～530 19.9 365 180 永大150T 150 465×465 250～500 320 137 三基550550760×760 350～90019.9600245WI03_01_01机型射出中心与机械中心距离(mm)押出力 (TON)押出总行程(mm) 可动模板与押出板间距离(mm) 模具最小长、宽(mm) 射出最高低速速度(空打)m/s 射出最高高速速度(空打) m/s 射出最高减速速度(空打) m/s东芝800 T 250 37.9 125 760 650(Min) 1000(Max)1.0 5.0 东芝500 T 175 24 100 550 1.0 5.0 铝台420 T 150 23.5 120 420 1.0 4.5 东芝350 T 125 19 90 420 1.0 5.0 铝台350 T 150 23.5 120 420 1.0 4.5 铝台250 T 125 18.5 90 360 1.0 6.0 铝台150 T 105 8.7 80 310 1.5 5.0 永大150T 100 75 三基550220201206.5压铸机能力表机型合模力（TON）射出力料管直径（Φmm）铸造压力(kg/cm2)铸造面积(cm2)东芝800 T 800 24～61Φ80 (477)~1213 (1680)~660Φ90 (377)~959 (2130)~835Φ100 (305)~775 (2620)~1030Φ110 (253)~642 (3162)~1246Φ120 (212)~539 (3773)~1482东芝500 T 500 19～49Φ70 (493)~1273 (1020)~390Φ80 (378)~975 (1330)~515Φ90 (298)~770 (1690)~645铝台420 T 420 27.8Φ60 983 427 maxΦ70 722 580 maxΦ80 553 760 maxΦ90 437 961 max东芝350 T 350 16.5～34Φ60 (583)~1203 (595)~290Φ70 (429)~883 (810)~395Φ80 (329)~676 (1060)~515Φ90 (259)~534 (1351)~655铝台350 T 350 37Φ60 1308 268maxΦ70 961 365 maxΦ80 736 475 maxΦ90 582 601 max铝台250 T 250 27.5Φ60 973 257 maxΦ70 715 350 maxΦ80 547 457 max铝台150 T 150 19.9Φ50 1013 148 maxΦ60 703 213 maxΦ70 517 290 max永大150T150三基550T 550 21.5Φ70 559 984 maxΦ80 428 1285 maxΦ90 338 1627 maxWI03_01_02。
